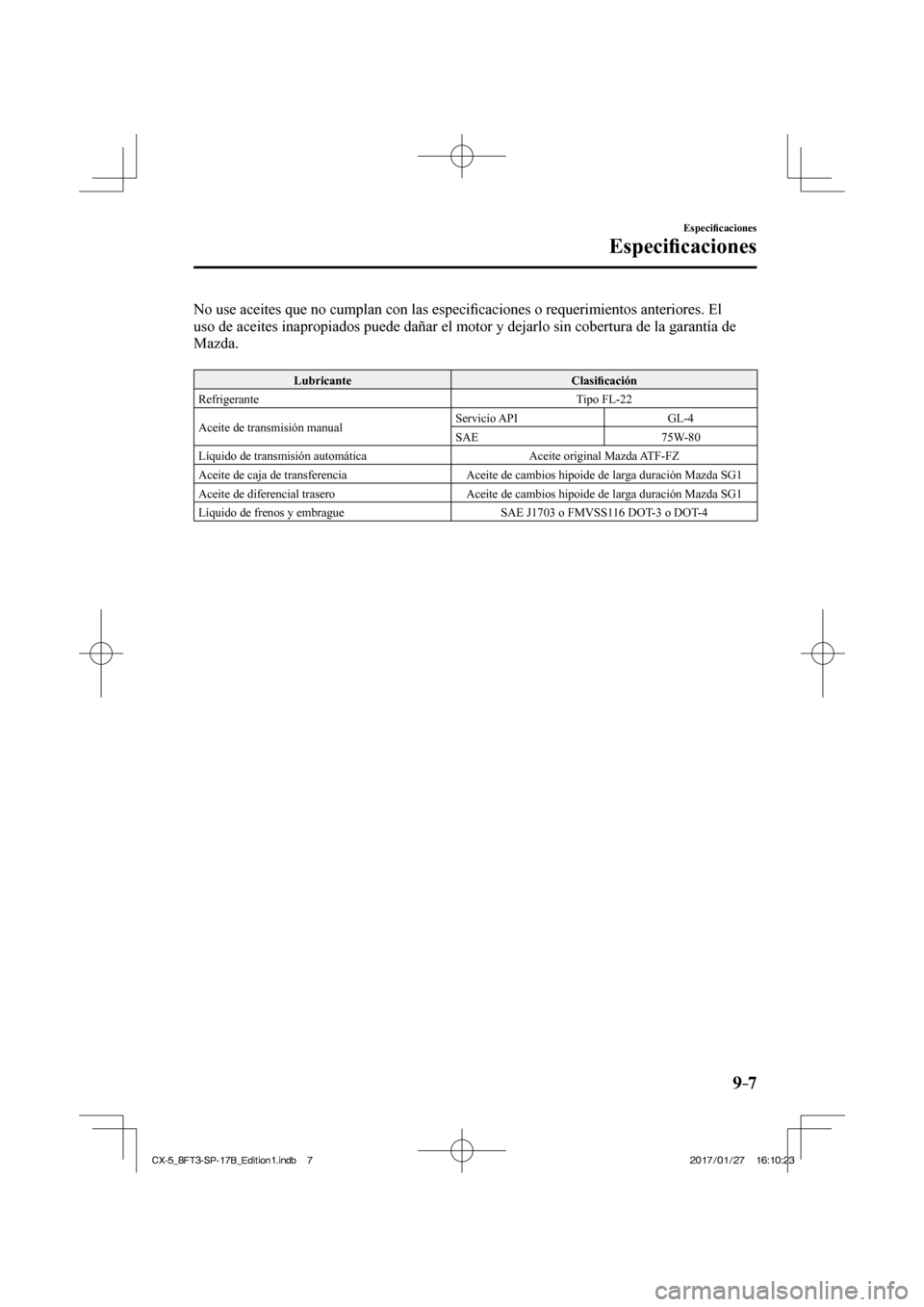

Page 849 of 874
9–7
Especifi caciones
Especifi caciones
No use aceites que no cumplan con las especi fi caciones o requerimientos anteriores. El
uso de aceites inapropiados puede dañar el motor y dejarlo sin cobert\
ura de la garantía de
Mazda.
Lubricante Clasifi cación
Refrigerante Tipo FL-22
Aceite de transmisión manual Servicio API
GL-4
SAE 75W-80
Líquido de transmisión automática Aceite original Mazda ATF-FZ
Aceite de caja de transferencia Aceite de cambios hipoide de larga duración Mazda SG1
Aceite de diferencial trasero Aceite de cambios hipoide de larga duración Mazda SG1
Líquido de frenos y embrague SAE J1703 o FMVSS116 DOT-3 o DOT-4
CX-5_8FT3-SP-17B_Edition1.indb 7 CX-5_8FT3-SP-17B_Edition1.indb 7 2017/01/27 16:10:23
2017/01/27 16:10:23

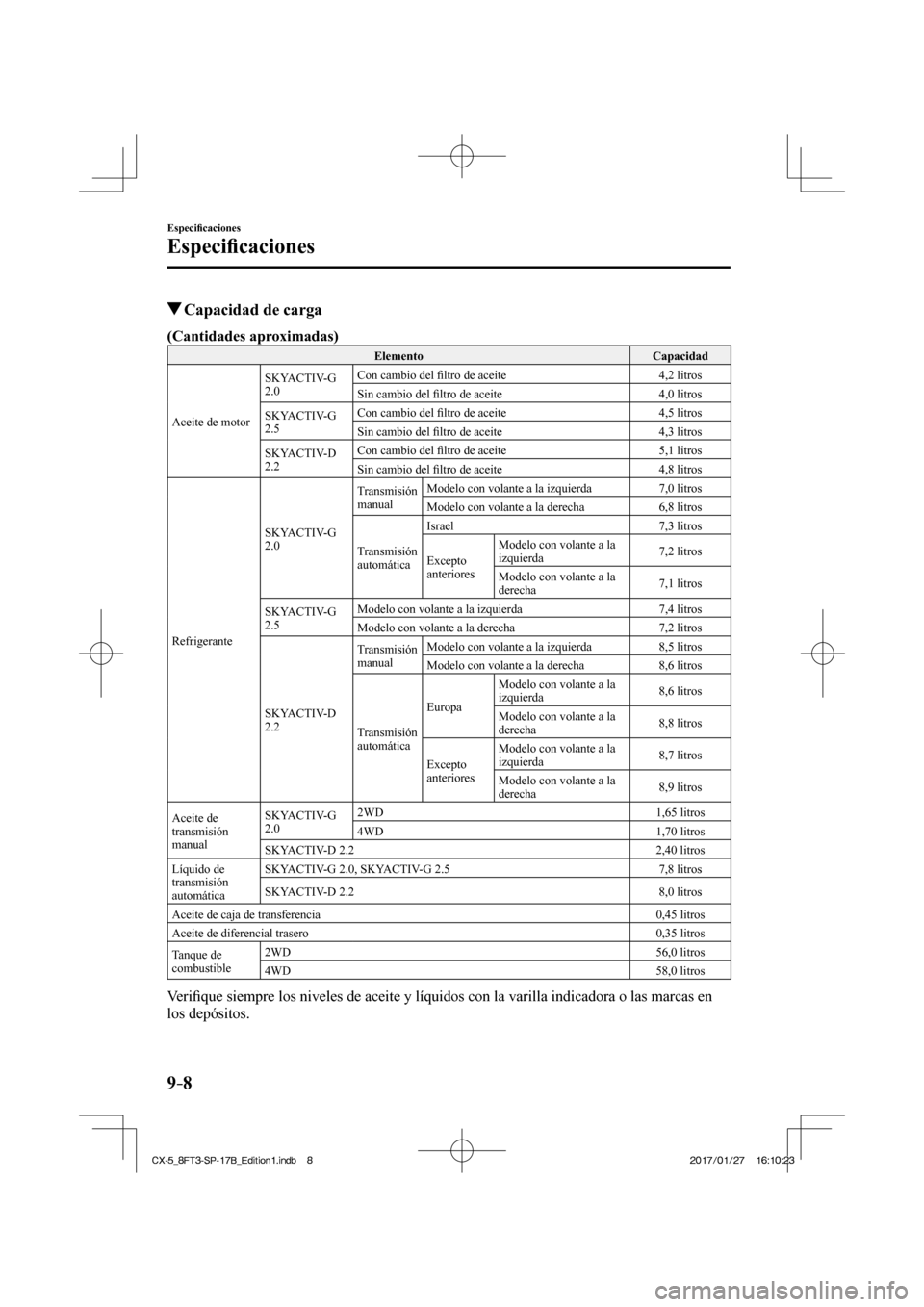

Page 850 of 874

9–8
Especifi caciones
Especifi caciones
Capacidad de carga
(Cantidades aproximadas)
Elemento Capacidad
Aceite de motor SKYACTIV-G
2.0
Con cambio del
fi ltro de aceite 4,2 litros
Sin cambio del fi ltro de aceite 4,0 litros
SKYACTIV-G
2.5 Con cambio del
fi ltro de aceite 4,5 litros
Sin cambio del fi ltro de aceite 4,3 litros
SKYACTIV-D
2.2 Con cambio del
fi ltro de aceite 5,1 litros
Sin cambio del fi ltro de aceite 4,8 litros
Refrigerante SKYACTIV-G
2.0
Transmisión
manual
Modelo con volante a la izquierda
7,0 litros
Modelo con volante a la derecha 6,8 litros
Transmisión
automática Israel
7,3 litros
Excepto
anteriores Modelo con volante a la
izquierda
7,2 litros
Modelo con volante a la
derecha 7,1 litros
SKYACTIV-G
2.5 Modelo con volante a la izquierda
7,4 litros
Modelo con volante a la derecha 7,2 litros
SKYACTIV-D
2.2 Transmisión
manual
Modelo con volante a la izquierda
8,5 litros
Modelo con volante a la derecha 8,6 litros
Transmisión
automática Europa
Modelo con volante a la
izquierda
8,6 litros
Modelo con volante a la
derecha 8,8 litros
Excepto
anteriores Modelo con volante a la
izquierda
8,7 litros
Modelo con volante a la
derecha 8,9 litros
Aceite de
transmisión
manual SKYACTIV-G
2.0
2WD
1,65 litros
4WD 1,70 litros
SKYACTIV-D 2.2 2,40 litros
Líquido de
transmisión
automática SKYACTIV-G 2.0, SKYACTIV-G 2.5
7,8 litros
SKYACTIV-D 2.2 8,0 litros
Aceite de caja de transferencia 0,45 litros
Aceite de diferencial trasero 0,35 litros
Tanque de
combustible 2WD
56,0 litros
4WD 58,0 litros
V e r ifi que siempre los niveles de aceite y líquidos con la varilla indicador\
a o las marcas en
los depósitos.
CX-5_8FT3-SP-17B_Edition1.indb 8 CX-5_8FT3-SP-17B_Edition1.indb 8 2017/01/27 16:10:23
2017/01/27 16:10:23

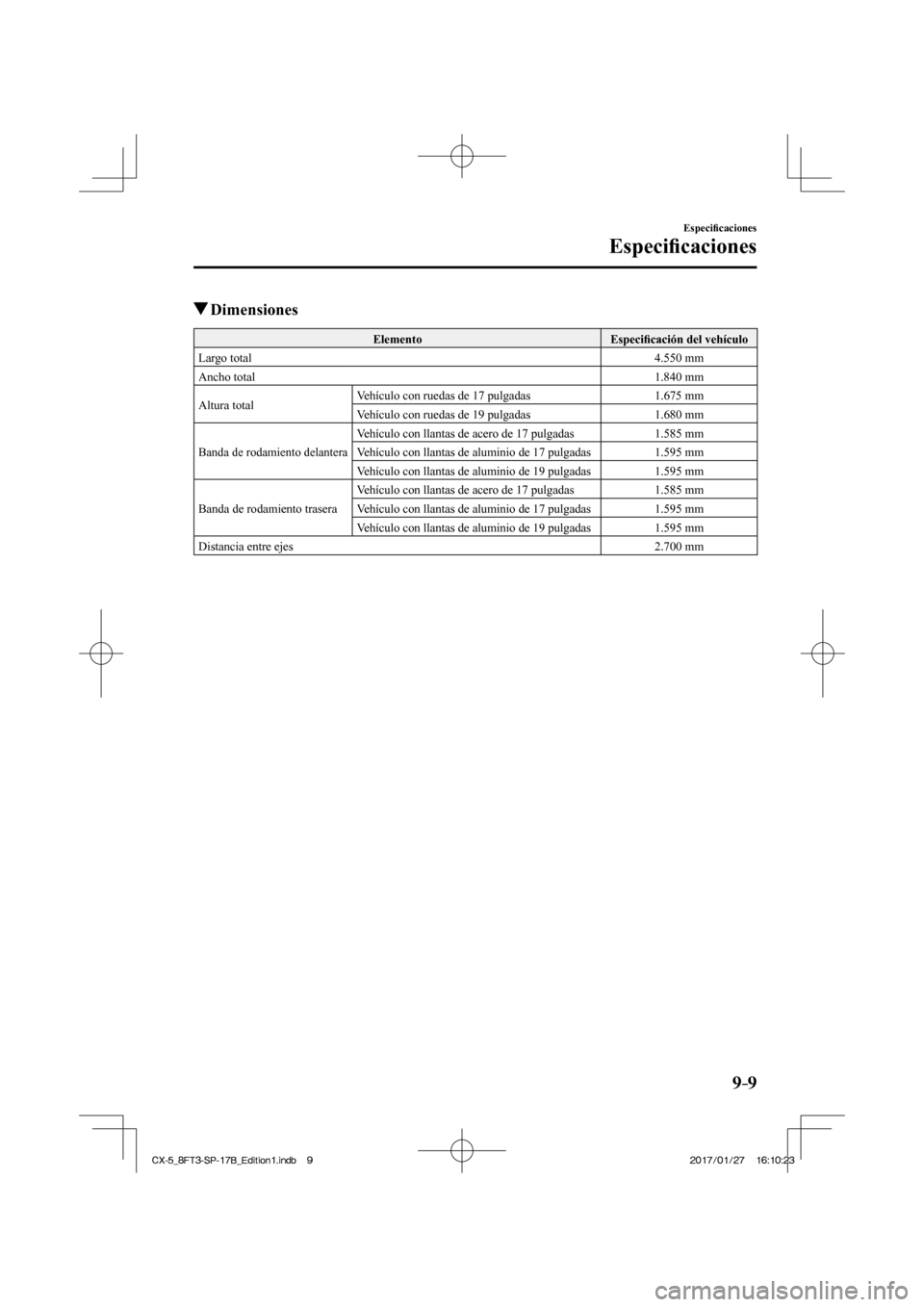

Page 851 of 874
9–9
Especifi caciones
Especifi caciones
Dimensiones
Elemento Especifi cación del vehículo
Largo total 4.550 mm
Ancho total 1.840 mm
Altura total Vehículo con ruedas de 17 pulgadas
1.675 mm
Vehículo con ruedas de 19 pulgadas 1.680 mm
Banda de rodamiento delantera
Vehículo con llantas de acero de 17 pulgadas 1.585 mm
Vehículo con llantas de aluminio de 17 pulgadas 1.595 mm
Vehículo con llantas de aluminio de 19 pulgadas 1.595 mm
Banda de rodamiento trasera Vehículo con llantas de acero de 17 pulgadas
1.585 mm
Vehículo con llantas de aluminio de 17 pulgadas 1.595 mm
Vehículo con llantas de aluminio de 19 pulgadas 1.595 mm
Distancia entre ejes 2.700 mm
CX-5_8FT3-SP-17B_Edition1.indb 9
CX-5_8FT3-SP-17B_Edition1.indb 9 2017/01/27 16:10:23
2017/01/27 16:10:23

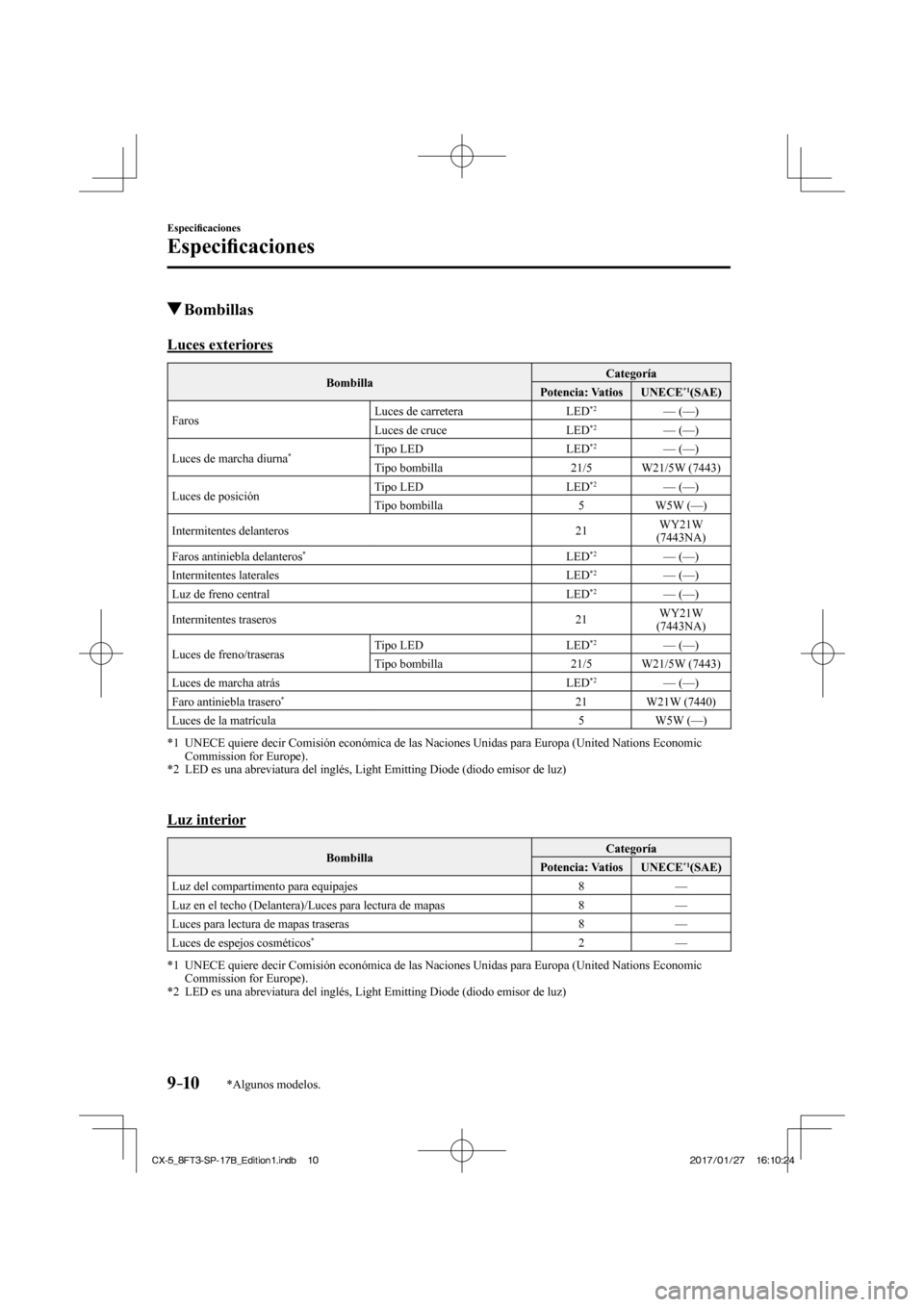

Page 852 of 874

9–10
Especifi caciones
Especifi caciones
*Algunos modelos.
Bombillas
Luces exteriores
Bombilla Categoría
Potencia: Vatios UNECE *1 (SAE)
Faros Luces de carretera LED *2
— (—)
Luces de cruce LED *2 — (—)
Luces de marcha diurna
* Tipo LED LED *2
— (—)
Tipo bombilla 21/5 W21/5W (7443)
Luces de posición Tipo LED
LED
*2 — (—)
Tipo bombilla 5 W5W (—)
Intermitentes delanteros 21 WY21W
(7443NA)
Faros antiniebla delanteros
* LED *2 — (—)
Intermitentes laterales LED *2 — (—)
Luz de freno central LED *2 — (—)
Intermitentes traseros 21 WY21W
(7443NA)
Luces de freno/traseras Tipo LED LED
*2
— (—)
Tipo bombilla 21/5 W21/5W (7443)
Luces de marcha atrás LED
*2 — (—)
Faro antiniebla trasero * 21 W21W (7440)
Luces de la matrícula 5 W5W (—)
*1 UNECE quiere decir Comisión económica de las Naciones Unidas para \
Europa (United Nations Economic Commission for Europe).
*2 LED es una abreviatura del inglés, Light Emitting Diode (diodo emiso\
r de luz)
Luz interior
Bombilla Categoría
Potencia: Vatios UNECE *1 (SAE)
Luz del compartimento para equipajes 8 —
Luz en el techo (Delantera)/Luces para lectura de mapas 8 —
Luces para lectura de mapas traseras 8 —
Luces de espejos cosméticos
* 2 —
*1 UNECE quiere decir Comisión económica de las Naciones Unidas para \
Europa (United Nations Economic Commission for Europe).
*2 LED es una abreviatura del inglés, Light Emitting Diode (diodo emiso\
r de luz)
CX-5_8FT3-SP-17B_Edition1.indb 10 CX-5_8FT3-SP-17B_Edition1.indb 10 2017/01/27 16:10:24
2017/01/27 16:10:24

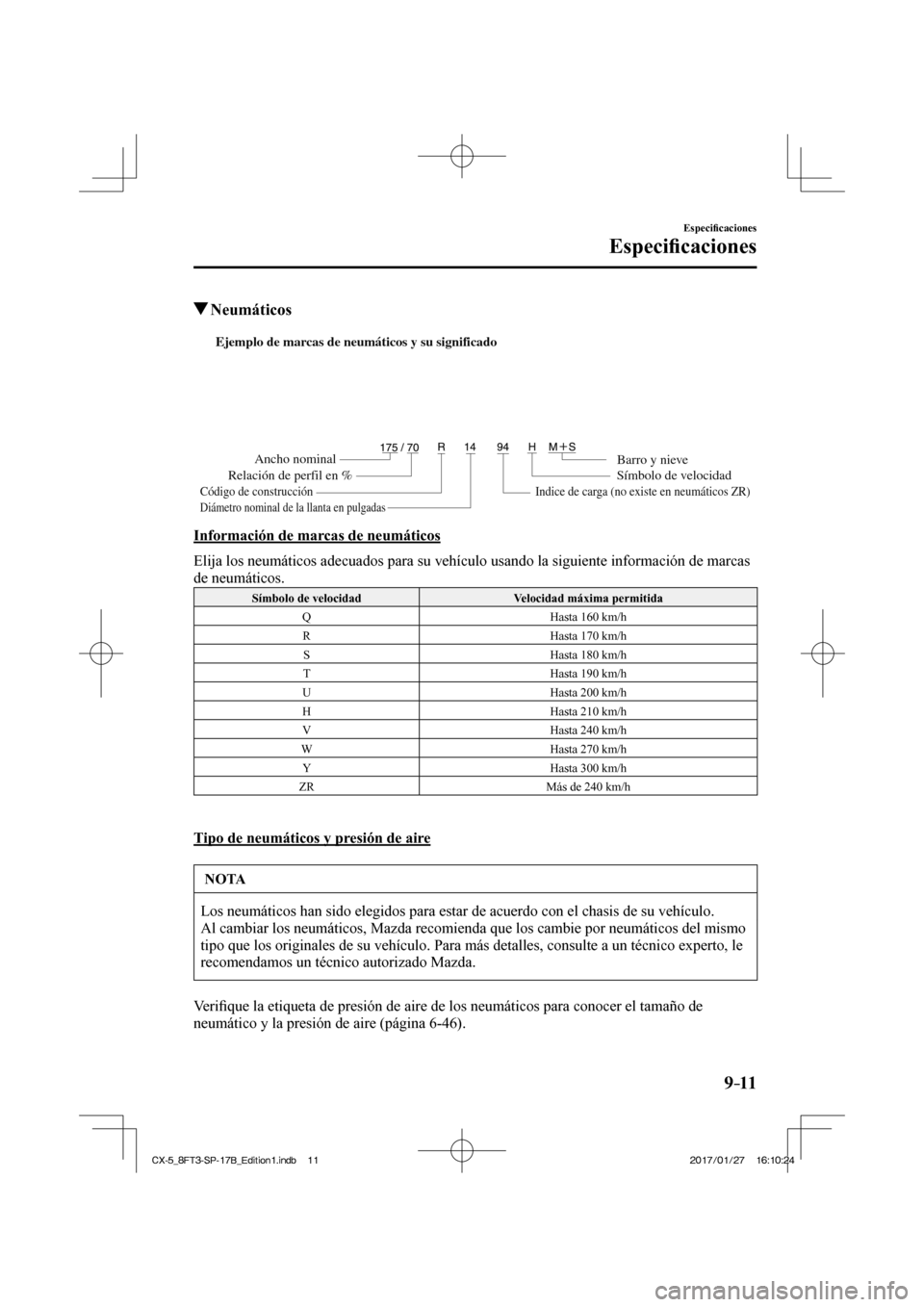

Page 853 of 874

9–11
Especifi caciones
Especifi caciones
Neumáticos
Ejemplo de marcas de neumáticos y su significado
Ancho nominal
Relación de perfil en %
Código de construcción
Barro y nieve
Símbolo de velocidad
Indice de carga (no existe en neumáticos ZR)
Diámetro nominal de la llanta en pulgadas
Información de marcas de neumáticos
Elija los neumáticos adecuados para su vehículo usando la siguient\
e información de marcas
de neumáticos.
Símbolo de velocidad Velocidad máxima permitida
Q Hasta 160 km/h
R Hasta 170 km/h
S Hasta 180 km/h
T Hasta 190 km/h
U Hasta 200 km/h
H Hasta 210 km/h
V Hasta 240 km/h
W Hasta 270 km/h
Y Hasta 300 km/h
ZR Más de 240 km/h
Tipo de neumáticos y presión de aire
NOTA
Los neumáticos han sido elegidos para estar de acuerdo con el chasis \
de su vehículo.
Al cambiar los neumáticos, Mazda recomienda que los cambie por neumá\
ticos del mismo
tipo que los originales de su vehículo. Para más detalles, consult\
e a un técnico experto, le
recomendamos un técnico autorizado Mazda.
Verifi que la etiqueta de presión de aire de los neumáticos para conocer \
el tamaño de
neumático y la presión de aire (página 6-46 ).
CX-5_8FT3-SP-17B_Edition1.indb 11 CX-5_8FT3-SP-17B_Edition1.indb 11 2017/01/27 16:10:24
2017/01/27 16:10:24

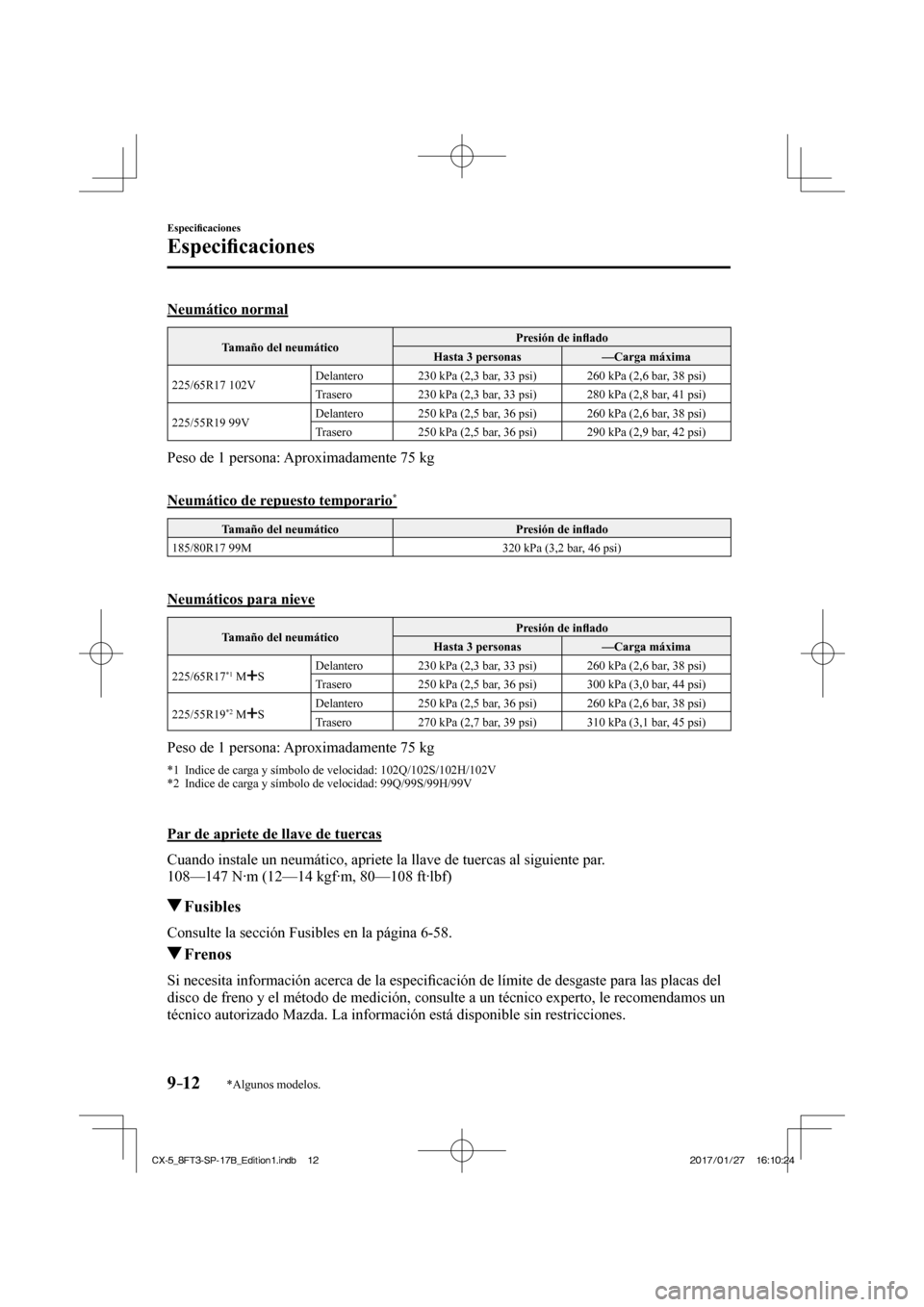

Page 854 of 874

9–12
Especifi caciones
Especifi caciones
*Algunos modelos.
Neumático normal
Tamaño del neumático Presión de infl
ado
Hasta 3 personas —Carga máxima
225/65R17 102V Delantero 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Trasero 230 kPa (2,3 bar, 33 psi) 280 kPa (2,8 bar, 41 psi)
225/55R19 99V Delantero 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Trasero 250 kPa (2,5 bar, 36 psi) 290 kPa (2,9 bar, 42 psi)
Peso de 1 persona: Aproximadamente 75 kg
Neumático de repuesto temporario
*
Tamaño del neumático
Presión de infl ado
185/80R17 99M 320 kPa (3,2 bar, 46 psi)
Neumáticos para nieve
Tamaño del neumático Presión de infl
ado
Hasta 3 personas —Carga máxima
225/65R17
*1 M S Delantero 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Trasero 250 kPa (2,5 bar, 36 psi) 300 kPa (3,0 bar, 44 psi)
225/55R19
*2 M S Delantero 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Trasero 270 kPa (2,7 bar, 39 psi) 310 kPa (3,1 bar, 45 psi)
Peso de 1 persona: Aproximadamente 75 kg *1 Indice de carga y símbolo de velocidad: 102Q/102S/102H/102V
*2 Indice de carga y símbolo de velocidad: 99Q/99S/99H/99V
Par de apriete de llave de tuercas
Cuando instale un neumático, apriete la llave de tuercas al siguiente\
par.
108—147 N·m (12—14 kgf·m, 80—108 ft·lbf)
Fusibles
Consulte la sección Fusibles en la página 6-58 .
Frenos
Si necesita información acerca de la especi
fi cación de límite de desgaste para las placas del
disco de freno y el método de medición, consulte a un técnico e\
xperto, le recomendamos un
técnico autorizado Mazda. La información está disponible sin re\
stricciones.
CX-5_8FT3-SP-17B_Edition1.indb 12 CX-5_8FT3-SP-17B_Edition1.indb 12 2017/01/27 16:10:24
2017/01/27 16:10:24

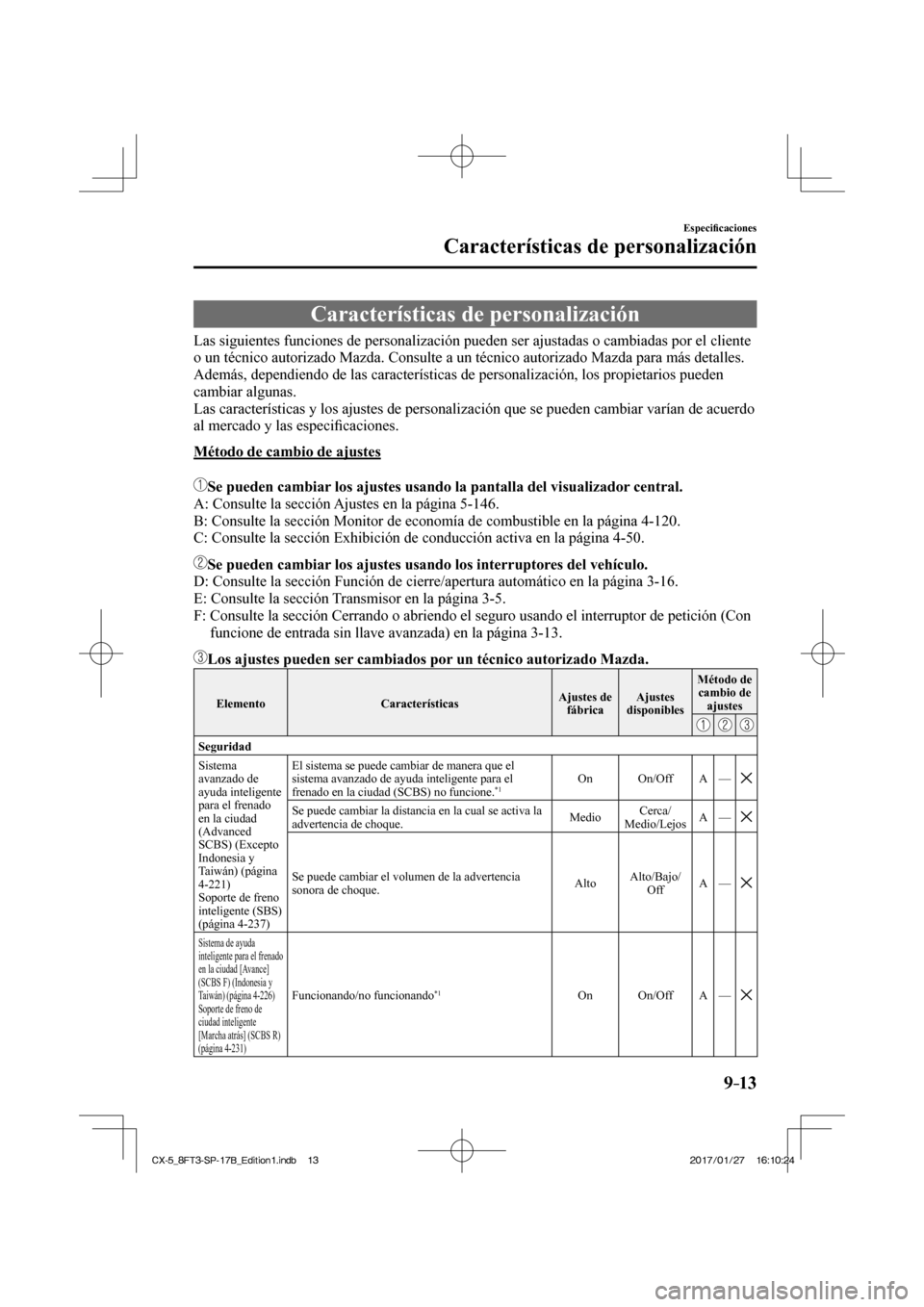

Page 855 of 874

9–13
Especifi caciones
Características de personalización
Características de personalización
Las siguientes funciones de personalización pueden ser ajustadas o cambiadas por el cliente
o un técnico autorizado Mazda. Consulte a un técnico autorizado Ma\
zda para más detalles.
Además, dependiendo de las características de personalización, \
los propietarios pueden
cambiar algunas.
Las características y los ajustes de personalización que se pueden\
cambiar varían de acuerdo
al mercado y las especi fi caciones.
Método de cambio de ajustes
Se pueden cambiar los ajustes usando la pantalla del visualizador central.
A: Consulte la sección Ajustes en la página 5-146 .
B: Consulte la sección Monitor de economía de combustible en la pá\
gina 4-120 .
C: Consulte la sección Exhibición de conducción activa en la pá\
gina 4-50 .
Se pueden cambiar los ajustes usando los interruptores del vehículo.
D: Consulte la sección Función de cierre/apertura automático en\
la página 3-16 .
E: Consulte la sección Transmisor en la página 3-5 .
F: Consulte la sección Cerrando o abriendo el seguro usando el interrupt\
or de petición (Con funcione de entrada sin llave avanzada) en la página 3-13 .
Los ajustes pueden ser cambiados por un técnico autorizado Mazda.
Elemento Características Ajustes de
fábrica Ajustes
disponibles Método de
cambio de ajustes
Seguridad
Sistema
avanzado de
ayuda inteligente
para el frenado
en la ciudad
(Advanced
SCBS) (Excepto
Indonesia y
Taiwán) (página
4-221 )
Soporte de freno
inteligente (SBS)
(página 4-237 ) El sistema se puede cambiar de manera que el
sistema avanzado de ayuda inteligente para el
frenado en la ciudad (SCBS) no funcione.
*1
On On/Off
A —
Se puede cambiar la distancia en la cual se activa la
advertencia de choque. Medio Cerca/
Medio/Lejos A —
Se puede cambiar el volumen de la advertencia
sonora de choque. Alto Alto/Bajo/
Off A —
Sistema de ayuda
inteligente para el frenado
en la ciudad [Avance]
(SCBS F) (Indonesia y
Taiwán) (página 4-226 )
Soporte de freno de
ciudad inteligente
[Marcha atrás] (SCBS R)
(página 4-231 )
Funcionando/no funcionando *1
On On/Off A —
CX-5_8FT3-SP-17B_Edition1.indb 13 CX-5_8FT3-SP-17B_Edition1.indb 13
2017/01/27 16:10:24
2017/01/27 16:10:24

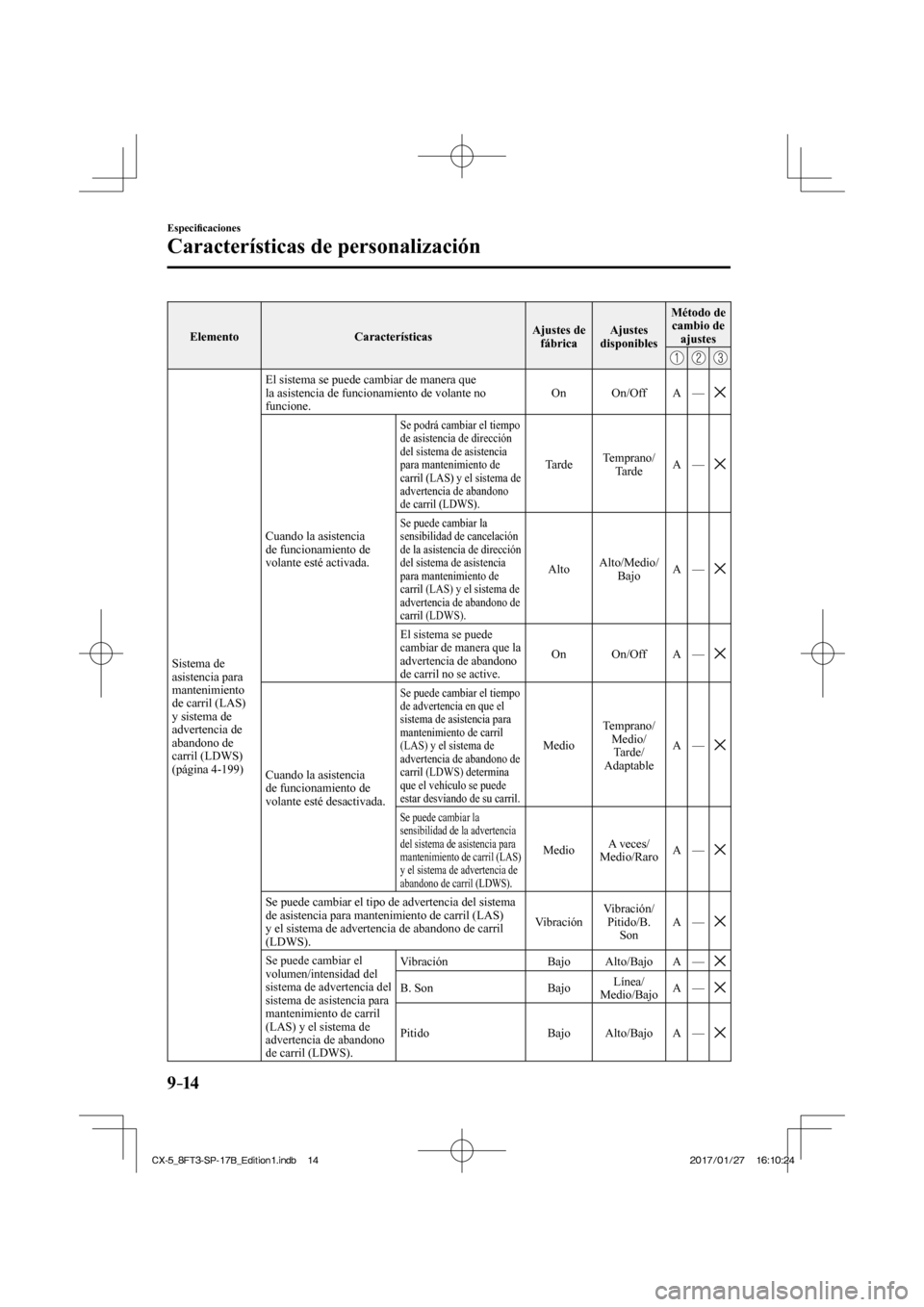

Page 856 of 874

9–14
Especifi caciones
Características de personalización
Elemento Características Ajustes de
fábrica Ajustes
disponibles Método de
cambio de ajustes
Sistema de
asistencia para
mantenimiento
de carril (LAS)
y sistema de
advertencia de
abandono de
carril (LDWS)
(página 4-199 ) El sistema se puede cambiar de manera que
la asistencia de funcionamiento de volante no
funcione.
On On/Off
A —
Cuando la asistencia
de funcionamiento de
volante esté activada.
Se podrá cambiar el tiempo
de asistencia de dirección
del sistema de asistencia
para mantenimiento de
carril (LAS) y el sistema de
advertencia de abandono
de carril (LDWS).
Tarde Temprano/
Tarde A —
Se puede cambiar la
sensibilidad de cancelación
de la asistencia de dirección
del sistema de asistencia
para mantenimiento de
carril (LAS) y el sistema de
advertencia de abandono de
carril (LDWS).
Alto Alto/Medio/
Bajo A —
El sistema se puede
cambiar de manera que la
advertencia de abandono
de carril no se active.
On On/Off
A —
Cuando la asistencia
de funcionamiento de
volante esté desactivada.
Se puede cambiar el tiempo
de advertencia en que el
sistema de asistencia para
mantenimiento de carril
(LAS) y el sistema de
advertencia de abandono de
carril (LDWS) determina
que el vehículo se puede
estar desviando de su carril.
Medio Temprano/
Medio/Tarde/
Adaptable A —
Se puede cambiar la
sensibilidad de la advertencia
del sistema de asistencia para
mantenimiento de carril (LAS)
y el sistema de advertencia de
abandono de carril (LDWS).
Medio A veces/
Medio/Raro A —
Se puede cambiar el tipo de advertencia del sistema
de asistencia para mantenimiento de carril (LAS)
y el sistema de advertencia de abandono de carril
(LDWS). Vibración
Vibración/
Pitido/B. Son A —
Se puede cambiar el
volumen/intensidad del
sistema de advertencia del
sistema de asistencia para
mantenimiento de carril
(LAS) y el sistema de
advertencia de abandono
de carril (LDWS). Vibración
Bajo Alto/Bajo A —
B. Son Bajo Línea/
Medio/Bajo A —
Pitido Bajo Alto/Bajo A —
CX-5_8FT3-SP-17B_Edition1.indb 14 CX-5_8FT3-SP-17B_Edition1.indb 14
2017/01/27 16:10:24
2017/01/27 16:10:24
