2018 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

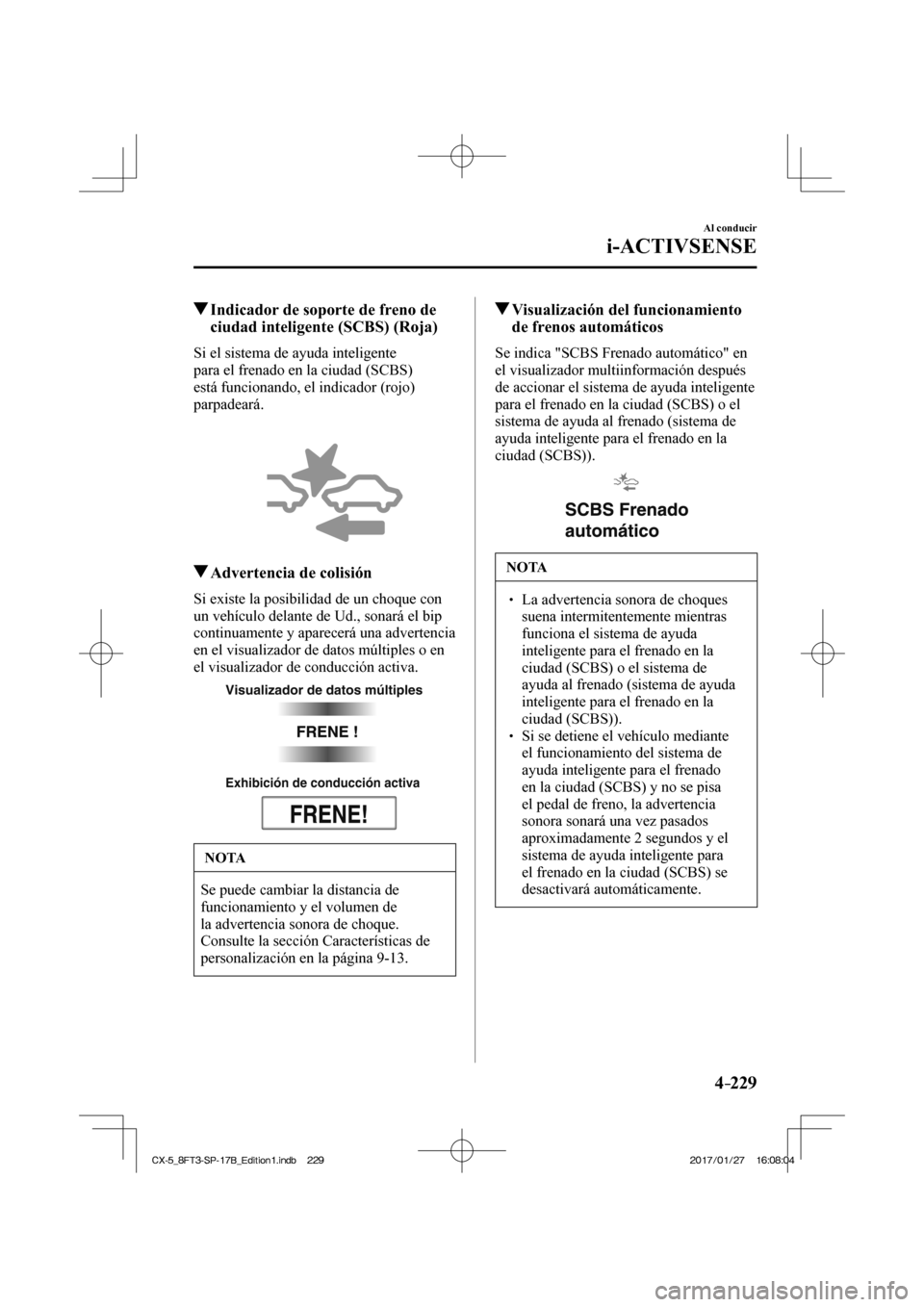

4–229
Al conducir
i-ACTIVSENSE
Indicador de soporte de freno de ciudad inteligente (SCBS) (Roja)
Si el sistema de ayuda inteligente
para el frenado en la ciudad (SCBS)
está funcionando, el indicador (rojo)
parpadeará.



Advertencia de colisión
Si existe la posibilidad de un choque con
un vehículo delante de Ud., sonará el bip
continuamente y aparecerá una advertencia
en el visualizador de datos múltiples o en
el visualizador de conducción activa.

Visualizador de datos múltiples
Exhibición de conducción activa

NOTA
Se puede cambiar la distancia de
funcionamiento y el volumen de
la advertencia sonora de choque.
Consulte la sección Características de
personalización en la página 9-13 .
Visualización del funcionamiento
de frenos automáticos
Se indica "SCBS Frenado automático" en
el visualizador multiinformación después
de accionar el sistema de ayuda inteligente
para el frenado en la ciudad (SCBS) o el
sistema de ayuda al frenado (sistema de
ayuda inteligente para el frenado en la
ciudad (SCBS)).


NOTA
 La advertencia sonora de choques suena intermitentemente mientras
funciona el sistema de ayuda
inteligente para el frenado en la
ciudad (SCBS) o el sistema de
ayuda al frenado (sistema de ayuda
inteligente para el frenado en la
ciudad (SCBS)).
 Si se detiene el vehículo mediante el funcionamiento del sistema de
ayuda inteligente para el frenado
en la ciudad (SCBS) y no se pisa
el pedal de freno, la advertencia
sonora sonará una vez pasados
aproximadamente 2 segundos y el
sistema de ayuda inteligente para
el frenado en la ciudad (SCBS) se
desactivará automáticamente.
CX-5_8FT3-SP-17B_Edition1.indb 229 CX-5_8FT3-SP-17B_Edition1.indb 229 2017/01/27 16:08:04
2017/01/27 16:08:04

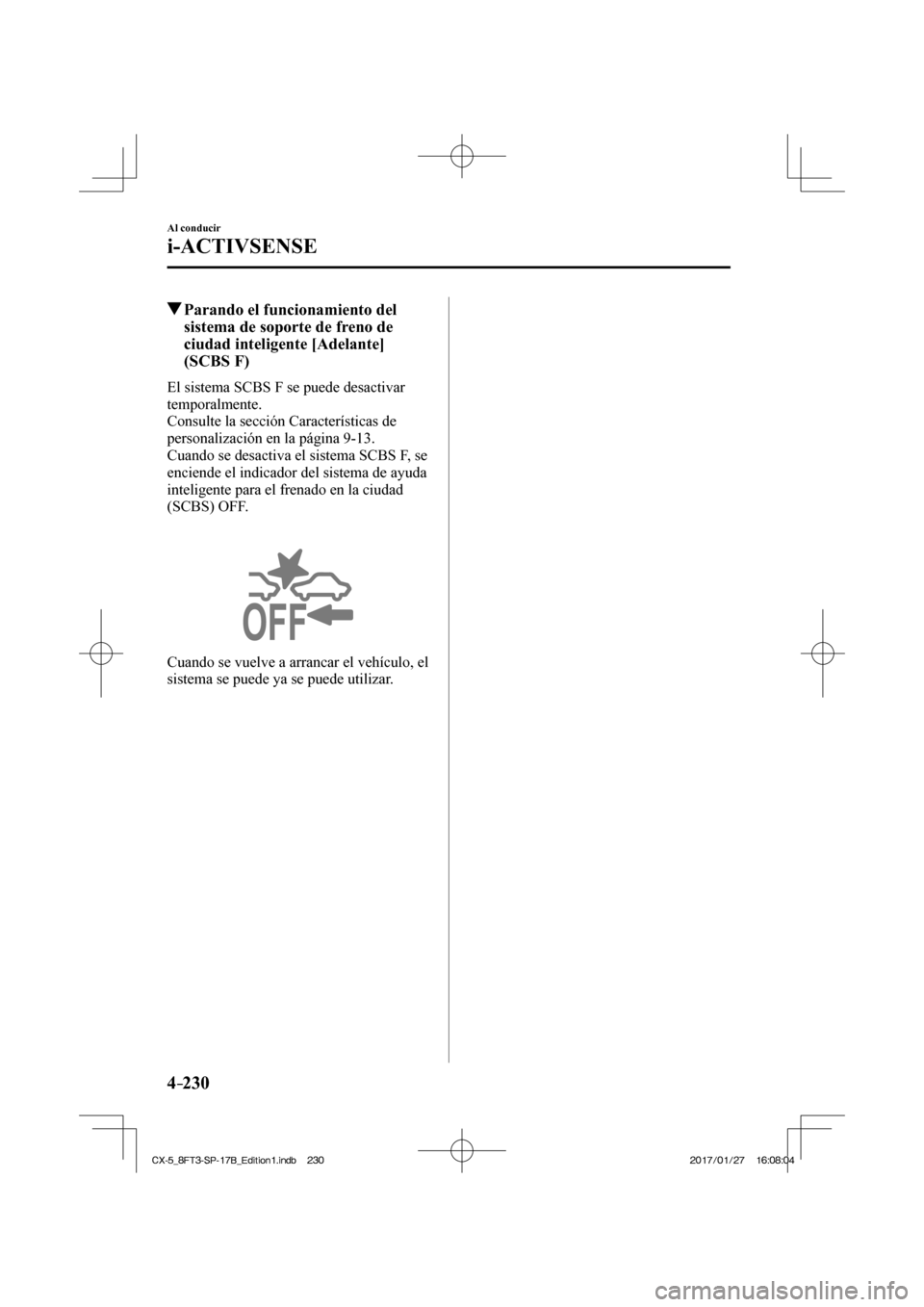

4–230
Al conducir
i-ACTIVSENSE
Parando el funcionamiento del sistema de soporte de freno de
ciudad inteligente [Adelante]
(SCBS F)
El sistema SCBS F se puede desactivar
temporalmente.
Consulte la sección Características de
personalización en la página 9-13 .
Cuando se desactiva el sistema SCBS F, se
enciende el indicador del sistema de ayuda
inteligente para el frenado en la ciudad
(SCBS) OFF.



Cuando se vuelve a arrancar el vehículo, el
sistema se puede ya se puede utilizar.
CX-5_8FT3-SP-17B_Edition1.indb 230 CX-5_8FT3-SP-17B_Edition1.indb 230 2017/01/27 16:08:04
2017/01/27 16:08:04

4–231
Al conducir
i-ACTIVSENSE
*Algunos modelos.
Sistema de ayuda inteligente para el frenado en la ciudad
[Marcha atrás] (SCBS R)
*
El SCBS R es un sistema que fue diseñado para reducir el daño en c\
aso de un choque
accionando el control de freno (freno SCBS) cuando los sensores ultras\
ónicos del sistema
detectan una obstrucción en la parte de atrás del vehículo mien\
tras está conduciendo a una
velocidad de aproximadamente 2 a 8 km/h, y el sistema determina que no s\
e puede evitar un
choque .
Marcha atrás Sensor ultrasónico (trasero)

CX-5_8FT3-SP-17B_Edition1.indb 231 CX-5_8FT3-SP-17B_Edition1.indb 231
2017/01/27 16:08:04
2017/01/27 16:08:04

4–232
Al conducir
i-ACTIVSENSE
ADVERTENCIA
No confíe completamente en el sistema SCBS R:  El sistema solo fue diseñado para reducir los daños en caso de un \
choque. Sobre confi arse en el sistema lo que hará que se use equivocadamente el pedal de\
l
acelerador o pedal de freno puede resultar en un accidente.
 Para asegurarse de un funcionamiento correcto del SCBS R, tenga en cuent\
a las siguientes precauciones.
 No aplique ningún adhesivo en un sensor ultrasónico (trasero) (\
incluyendo adhesivos transparentes). De lo contrario, el sensor ultrasónico (t\
rasero) podría no
detectar vehículos u obstrucciones que pueden resultar en un accident\
e.
 No desarme un sensor ultrasónico (trasero). Si se pueden ver rajaduras o daños causados por pedregullo o suciedad\
alrededor de un sensor ultrasónico (trasero), deje de usar inmediatamente el \
sistema SCBS
R y haga inspeccionar su vehículo por un técnico experto, le recom\
endamos un
técnico autorizado Mazda. Si continúa conduciendo el vehículo c\
on rajaduras
o rayones en el parabrisas alrededor de un sensor ultrasónico, el sis\
tema podría
funcionar innecesariamente y causar un accidente inesperado.
 Consulte la sección Parando el funcionamiento del sistema de soporte \
de freno de ciudad inteligente [Marcha atrás] (SCBS R) en la página 4-236 .
 Consulte a un técnico experto, le recomendamos un técnico autoriza\
do Mazda para cambio del paragolpes trasero.

No modifi que la suspensión:
Si se cambia la altura o inclinación del vehículo, el SCBS R podrí\
a no funcionar
correctamente debido a que no detecta correctamente las obstrucciones.

No aplique fuerza sobre un sensor ultrasónico (trasero):
Al lavar el vehículo, no rocíe agua a alta presión contra un se\
nsor ultrasónico
(trasero), o lo frote fuertemente. Además, no golpee el paragolpes trasero fuertemente
cuando cargue y descargue una carga. De lo contrario, los sensores puede\
n detectar
obstrucciones correctamente lo que puede resultar en que el SCBS R no fu\
ncione
normalmente, o puede resultar en un funcionamiento innecesario.
CX-5_8FT3-SP-17B_Edition1.indb 232 CX-5_8FT3-SP-17B_Edition1.indb 232 2017/01/27 16:08:04
2017/01/27 16:08:04

4–233
Al conducir
i-ACTIVSENSE
PRECAUCIÓN
 Cuando conduce en todo terreno donde hay pasto o follaje, se recomienda \
desconectar el sistema SCBS R.
 Use siempre neumáticos que sean del tamaño especi fi cado, y el mismo fabricante,
marca y diseño para todas las 4 ruedas. Además, no use neumáticos que tengan
patrones signi fi cativamente diferentes en el mismo vehículo. No use neumáticos que\

tengan patrones signi fi cativamente diferentes en el mismo vehículo. De lo contrario, el
sistema SCBS R podría no funcionar normalmente.
 Si el hielo o nieve se pegan a los sensores ultrasónicos (traseros)\
no podrían no detectar obstrucciones correctamente dependiendo de las condiciones. En \
esos casos,
el sistema podría no poder realizar los controles correctamente. Cond\
uzca siempre
cuidadosamente y preste atención a la parte de atrás del vehícu\
lo.
NOTA
 La postura del vehículo cambia dependiendo del uso del pedal del acel\
erador, pedal de freno y volante, lo que puede hacer difícil para el sistema reconocer\
una obstrucción,
o puede ocasionar una detección innecesaria. En esos casos, el SCBS R\
podría o no
funcionar normalmente.
 El sistema SCBS R funcionará en las siguientes condiciones:  El motor está funcionando. La palanca de cambios (vehículo de transmisión manual) o la pala\
nca selectora (vehículo de transmisión automática) se encuentra en la posic\
ión R (marcha atrás).
 "Fallo de SCBS marcha atrás" no aparece en el visualizador multinform\
ación. La velocidad del vehículo se encuentra aproximadamente 2 a 8 km/h. El SCBS R no está desactivado. El DSC no está funcionando mal.  El SCBS R funciona usando los sensores ultrasónicos (traseros) que \
detectan obstrucciones en la parte de atrás emitiendo ondas ultrasónicas y \
luego recibiendo las
ondas que retornan re fl ejadas por las obstrucciones.
CX-5_8FT3-SP-17B_Edition1.indb 233 CX-5_8FT3-SP-17B_Edition1.indb 233 2017/01/27 16:08:04
2017/01/27 16:08:04

4–234
Al conducir
i-ACTIVSENSE
NOTA
 En los siguientes casos, los sensores ultrasónicos (traseros) no pu\
eden detectar obstrucciones y el SCBS R podría no funcionar.
 La altura de la obstrucción es baja tanto como paredes bajas o camion\
es con plataformas de carga bajas.
 La altura de la obstrucción es alta tanto como camiones con plataform\
as de carga altas.
 La obstrucción es pequeña. La obstrucción es fi na como un poste indicador. La obstrucción está ubicada fuera del centro del vehículo. La superfi cie de la obstrucción no está vertical en relación al vehícu\
lo. La obstrucción es suave como una cortina o nieve pegada a un vehíc\
ulo. La obstrucción tiene forma irregular. La obstrucción está extremadamente cerca.  En los siguientes casos, los sensores ultrasónicos (traseros) no pu\
eden detectar
obstrucciones correctamente y el SCBS R podría no funcionar.
 Hay algo pegado al paragolpes cerca de un sensor ultrasónico (traser\
o). El volante se gira abruptamente, o se acciona el pedal de freno o aceler\
ador. Hay otra obstrucción cerca de una obstrucción. Durante tiempo inclemente como cuando llueve, hay niebla y cae nieve. Humedad alta o baja. Temperatura alta o baja Vientos fuertes. El lugar de pasaje no es plano. Equipaje pesado cargado en el compartimiento para equipajes o en el asiento trasero. Los objetos como una antena inalámbrica, luz para niebla o placa de m\
atrícula iluminada está instalada cerca de un sensor ultrasónico (trasero)\
.
 La orientación de un sensor ultrasónico (trasero) está desvia\
do por razones como un choque.
 El vehículo se ve afectado por otras ondas de sonido como la bocina, \
ruido del motor, sensor ultrasónico de otros vehículos.
CX-5_8FT3-SP-17B_Edition1.indb 234
CX-5_8FT3-SP-17B_Edition1.indb 234 2017/01/27 16:08:05
2017/01/27 16:08:05

4–235
Al conducir
i-ACTIVSENSE
NOTA
 En los siguientes casos, un sensor ultrasónico (trasero) podría \
detectar algo como una obstrucción que podría hacer que el sistema SCBS R funcione.
 Conduzca en una cuesta pronunciada. Bloques de rueda. Cortinas, barreras como las de los peajes y cruces de tren. Al viajar cerca de objetos como ramas, barreras, vehículos, paredes y\
cercas a lo largo de un camino.
 Al conducir en todo terreno en áreas donde hay pasto y forraje. Al pasar por accesos bajos, accesos angostos, lavaderos de automóvile\
s y túneles. Una barra de remolque instalada o un trailer conectado.  (Transmisión manual)  Si se detiene el vehículo por el funcionamiento del sistema de ayuda \
inteligente para el
frenado en la ciudad (SCBS) y no se pisa el pedal de embrague, el moto\
r se para.
 Cuando funciona el sistema, se noti fi ca al usuario mediante el visualizador
multinformación.
 La indicación de advertencia del sistema de ayuda inteligente para el\
frenado en la ciudad (SCBS) (ámbar) se enciende cuando el sistema tiene un f\
uncionamiento
incorrecto.
 Consulte la sección Indicación de advertencia/Advertencia en la pá\
gina 4-55 .
CX-5_8FT3-SP-17B_Edition1.indb 235 CX-5_8FT3-SP-17B_Edition1.indb 235 2017/01/27 16:08:05
2017/01/27 16:08:05

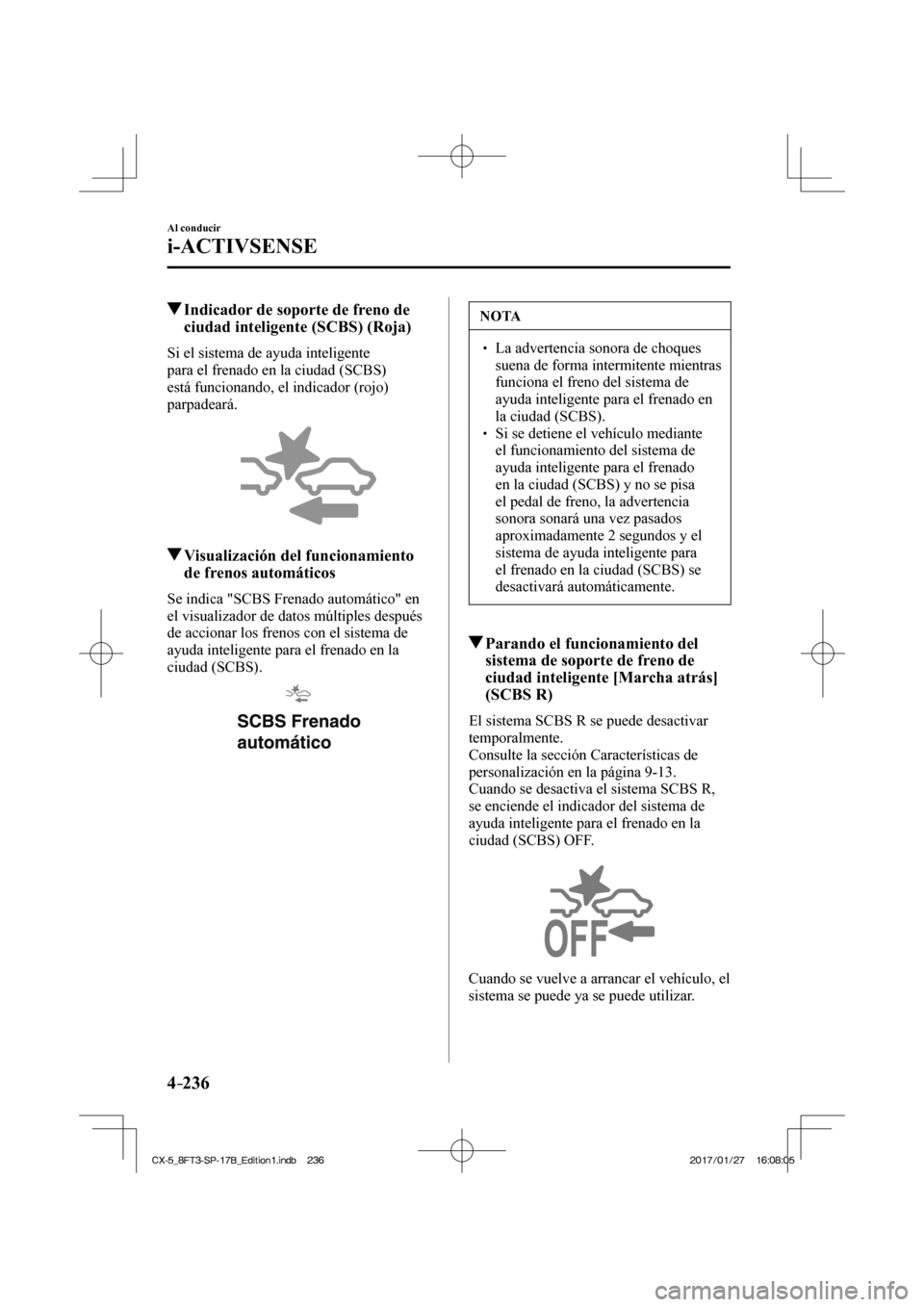

4–236
Al conducir
i-ACTIVSENSE
Indicador de soporte de freno de ciudad inteligente (SCBS) (Roja)
Si el sistema de ayuda inteligente
para el frenado en la ciudad (SCBS)
está funcionando, el indicador (rojo)
parpadeará.


Visualización del funcionamiento de frenos automáticos
Se indica "SCBS Frenado automático" en
el visualizador de datos múltiples después
de accionar los frenos con el sistema de
ayuda inteligente para el frenado en la
ciudad (SCBS).


NOTA
 La advertencia sonora de choques suena de forma intermitente mientras
funciona el freno del sistema de
ayuda inteligente para el frenado en
la ciudad (SCBS).
 Si se detiene el vehículo mediante el funcionamiento del sistema de
ayuda inteligente para el frenado
en la ciudad (SCBS) y no se pisa
el pedal de freno, la advertencia
sonora sonará una vez pasados
aproximadamente 2 segundos y el
sistema de ayuda inteligente para
el frenado en la ciudad (SCBS) se
desactivará automáticamente.
Parando el funcionamiento del sistema de soporte de freno de
ciudad inteligente [Marcha atrás]
(SCBS R)
El sistema SCBS R se puede desactivar
temporalmente.
Consulte la sección Características de
personalización en la página 9-13 .
Cuando se desactiva el sistema SCBS R,
se enciende el indicador del sistema de
ayuda inteligente para el frenado en la
ciudad (SCBS) OFF.


Cuando se vuelve a arrancar el vehículo, el
sistema se puede ya se puede utilizar.
CX-5_8FT3-SP-17B_Edition1.indb 236 CX-5_8FT3-SP-17B_Edition1.indb 236 2017/01/27 16:08:05
2017/01/27 16:08:05
