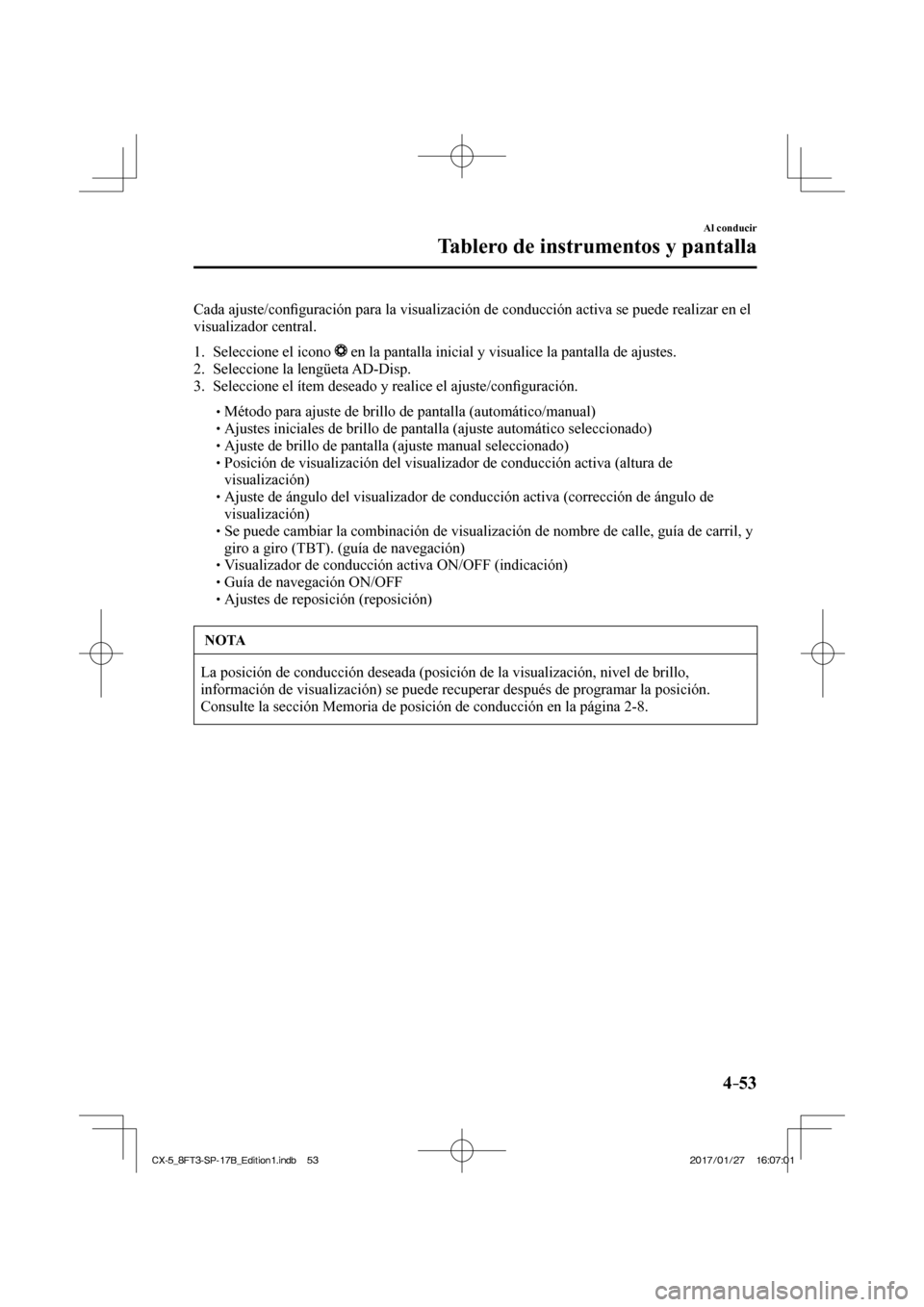

Page 233 of 874

4–53
Al conducir
Tablero de instrumentos y pantalla
Cada ajuste/confi guración para la visualización de conducción activa se puede re\
alizar en el
visualizador central.
1. Seleccione el icono en la pantalla inicial y visualice la pantalla de ajustes.
2. Seleccione la lengüeta AD-Disp.
3. Seleccione el ítem deseado y realice el ajuste/con fi guración.
Método para ajuste de brillo de pantalla (automático/manual) Ajustes iniciales de brillo de pantalla (ajuste automático seleccion\
ado) Ajuste de brillo de pantalla (ajuste manual seleccionado) Posición de visualización del visualizador de conducción activa\
(altura de
visualización)
Ajuste de ángulo del visualizador de conducción activa (correcció\
n de ángulo de visualización)
Se puede cambiar la combinación de visualización de nombre de call\
e, guía de carril, y giro a giro (TBT). (guía de navegación)
Visualizador de conducción activa ON/OFF (indicación) Guía de navegación ON/OFF Ajustes de reposición (reposición)
NOTA
La posición de conducción deseada (posición de la visualizació\
n, nivel de brillo,
información de visualización) se puede recuperar después de pr\
ogramar la posición.
Consulte la sección Memoria de posición de conducción en la pá\
gina 2-8 .
CX-5_8FT3-SP-17B_Edition1.indb 53 CX-5_8FT3-SP-17B_Edition1.indb 53 2017/01/27 16:07:01
2017/01/27 16:07:01
Page 234 of 874
4–54
Al conducir
Tablero de instrumentos y pantalla
Luces de aviso/indicadores
El grupo de instrumentos varía dependiendo del modelo y las especifi caciones.
Centro del panel de instrumentos Las luces de advertencia/indicadores aparecerán en las áreas
destacadas
Tipo A
(Con exhibición de multinformación)
(Sin exhibición de multinformación)
Tablero de instrumentos
Tipo B
CX-5_8FT3-SP-17B_Edition1.indb 54 CX-5_8FT3-SP-17B_Edition1.indb 54 2017/01/27 16:07:02
2017/01/27 16:07:02

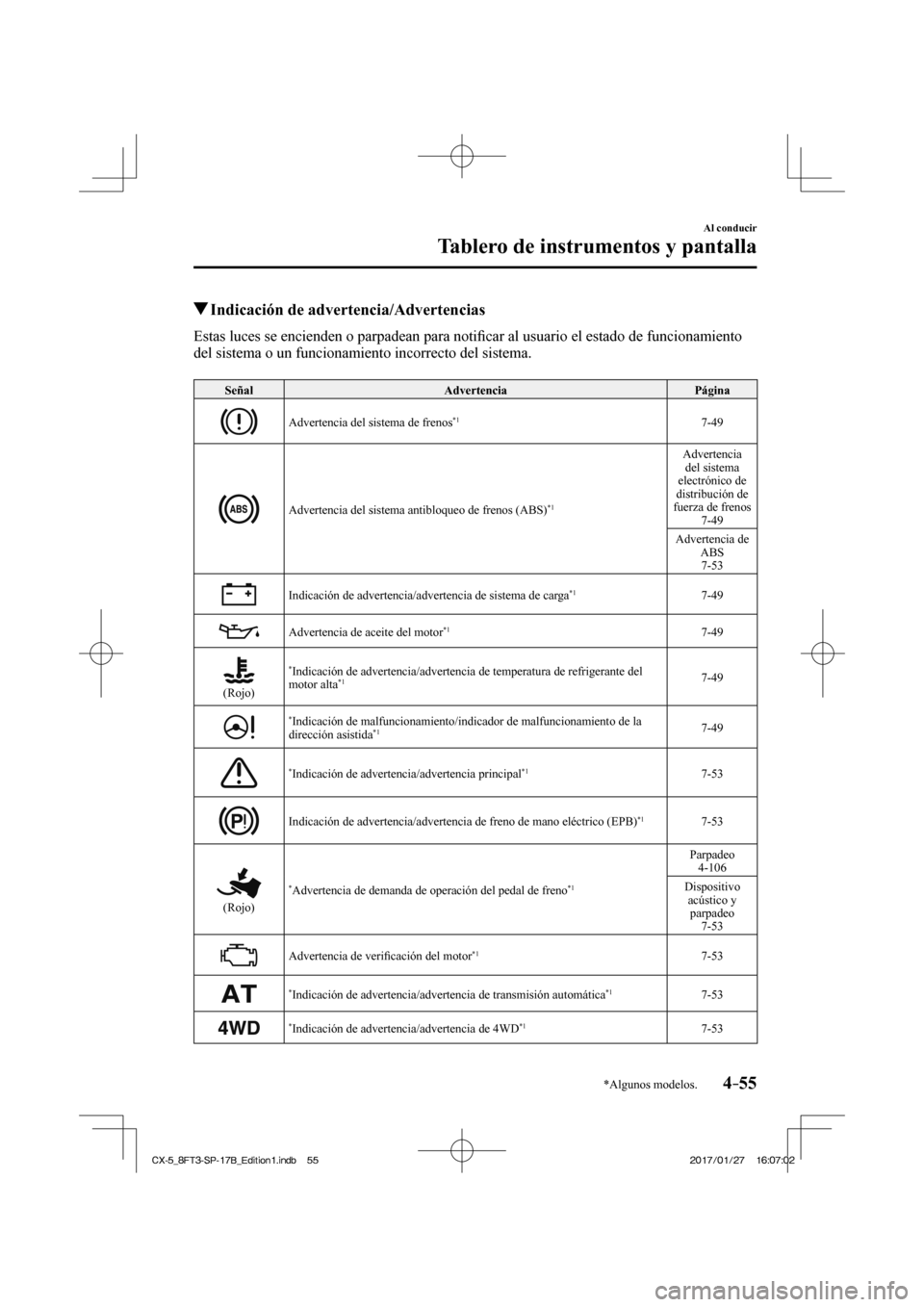

Page 235 of 874

4–55
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos.
Indicación de advertencia/Advertencias
Estas luces se encienden o parpadean para notifi car al usuario el estado de funcionamiento
del sistema o un funcionamiento incorrecto del sistema.
Señal Advertencia Página
Advertencia del sistema de frenos *1
7-49
Advertencia del sistema antibloqueo de frenos (ABS) *1 Advertencia
del sistema
electrónico de
distribución de
fuerza de frenos 7-49
Advertencia de ABS 7-53
Indicación de advertencia/advertencia de sistema de carga *1
7-49
Advertencia de aceite del motor *1
7-49
(Rojo) * Indicación de advertencia/advertencia de temperatura de refrigerante \
del
motor alta *1 7-49
* Indicación de malfuncionamiento/indicador de malfuncionamiento de la \
dirección asistida *1 7-49
* Indicación de advertencia/advertencia principal *1
7-53
Indicación de advertencia/advertencia de freno de mano eléctrico (\
EPB) *1
7-53
(Rojo) * Advertencia de demanda de operación del pedal de freno *1 Parpadeo
4-106
Dispositivo acústico y parpadeo 7-53
Advertencia de veri
fi cación del motor *1 7-53
* Indicación de advertencia/advertencia de transmisión automática\
*1
7-53
* Indicación de advertencia/advertencia de 4WD *1
7-53
CX-5_8FT3-SP-17B_Edition1.indb 55 CX-5_8FT3-SP-17B_Edition1.indb 55 2017/01/27 16:07:02
2017/01/27 16:07:02
Page 236 of 874

4–56
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos.
Señal Advertencia Página
Advertencia del sistema de pretensores de cinturones de seguridad/bolsa \
de
aire *1
7-53
* Luz de aviso del sistema de control de la presión de los neumático\
s *1 Parpadeo
7-53
Se enciende 7-61
(Ámbar/blanco) * Indicación de advertencia KEY Ámbar
7-53
Blanco 7-61
(Rojo) * Advertencia KEY *1 Se enciende
7-53
Parpadeo 7-61
(Ámbar) * Advertencia i-stop *1
7-53
(Ámbar)
* Indicación de advertencia/advertencia del sistema de control de luces\
de
carretera (HBC) *1 7-53
* Indicación de advertencia/advertencia de faros LED adaptativos (ALH)\
*1 7-53
* Indicación de advertencia de monitoreo de punto ciego (BSM)
7-53
(Ámbar) * Indicación de advertencia de alerta de atención de conductor (DAA\
)
7-53
(Ámbar)
* Indicación de advertencia de control de crucero de radar de Mazda (M\
RCC)
7-53
* Indicación de advertencia del control de crucero de radar de Mazda y \
de la
función Stop & Go (MRCC con función Stop & Go) 7-53
(Ámbar) * Indicación de advertencia del sistema de asistencia de mantenimiento \
de
carril (LAS) y el sistema de advertencia de abandono de carril (LDWS)\
7-53
Advertencia de faros LED *1
7-53
(Ámbar)
* Indicación de advertencia/advertencia del sistema de ayuda inteligent\
e para
el frenado/sistema de ayuda inteligente para el frenado en la ciudad (S\
BS/
SCBS)
*1 7-61
Indicación de advertencia/advertencia de nivel bajo de combustible
7-61
CX-5_8FT3-SP-17B_Edition1.indb 56 CX-5_8FT3-SP-17B_Edition1.indb 56 2017/01/27 16:07:04
2017/01/27 16:07:04
Page 237 of 874

4–57
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos.
Señal Advertencia Página
* Advertencia de 120 km/h *1
7-61
Luz de aviso del cinturón de seguridad (Asiento delantero)
7-61
(Rojo) * Advertencia de cinturón de seguridad (Asiento trasero)
7-61
* Indicación de advertencia/luz de aviso de nivel bajo del líquido d\
el
lavaparabrisas 7-61
* Indicación de advertencia de puerta mal cerrada
7-61
* Indicación de advertencia de compuerta trasera mal cerrada
7-61
* Luz de aviso de puerta mal cerrada
7-61
*1 La luz se enciende cuando el encendido se conecta para una veri fi cación de funcionamiento, y se apaga
unos segundos después o cuando se arranca el motor. Si la luz no se enciende o permanece encendida, haga
inspeccionar el vehículo por un técnico experto, le recomendamos u\
n técnico autorizado Mazda.
Indicación/Indicadores
Estas luces se encienden o parpadean para noti fi car al usuario el estado de funcionamiento
del sistema o un funcionamiento incorrecto del sistema.
Señal Indicador Página
(Verde) * Indicador de cinturón de seguridad (Asiento trasero)
2-27
* Indicador de desactivación del airbag del acompañante *1
2-71
CX-5_8FT3-SP-17B_Edition1.indb 57 CX-5_8FT3-SP-17B_Edition1.indb 57 2017/01/27 16:07:05
2017/01/27 16:07:05
Page 238 of 874
4–58
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos.
Señal Indicador Página
(Verde) * Indicador KEY
4-6
(Verde) * Indicador i-stop
4-24
Indicador de seguridad *1
3-59
(Blanco/Ámbar) * Indicación de la alarma de velocidad del vehículo
(Sin visualizador
multinformación)
4-38
(Con
visualizador
multinformación)
4-49
* Indicación/indicador de llave *1
4-63
* Indicador de incandescencia *1
4-63
* Indicador/indicación de
fi ltro de partículas Diesel *1 4-265
(Azul) * Indicador de temperatura baja de refrigerante del motor
4-63
Indicación de posición de cambio
4-70
Indicación/indicador de luz encendida
4-79
Indicador de luces de carretera Luces de
carretera y de cruce 4-83
Destello de faros 4-83
* Indicador de faro antiniebla delantero
4-86
* Indicador de faro antiniebla trasero
4-87
CX-5_8FT3-SP-17B_Edition1.indb 58
CX-5_8FT3-SP-17B_Edition1.indb 58 2017/01/27 16:07:07
2017/01/27 16:07:07

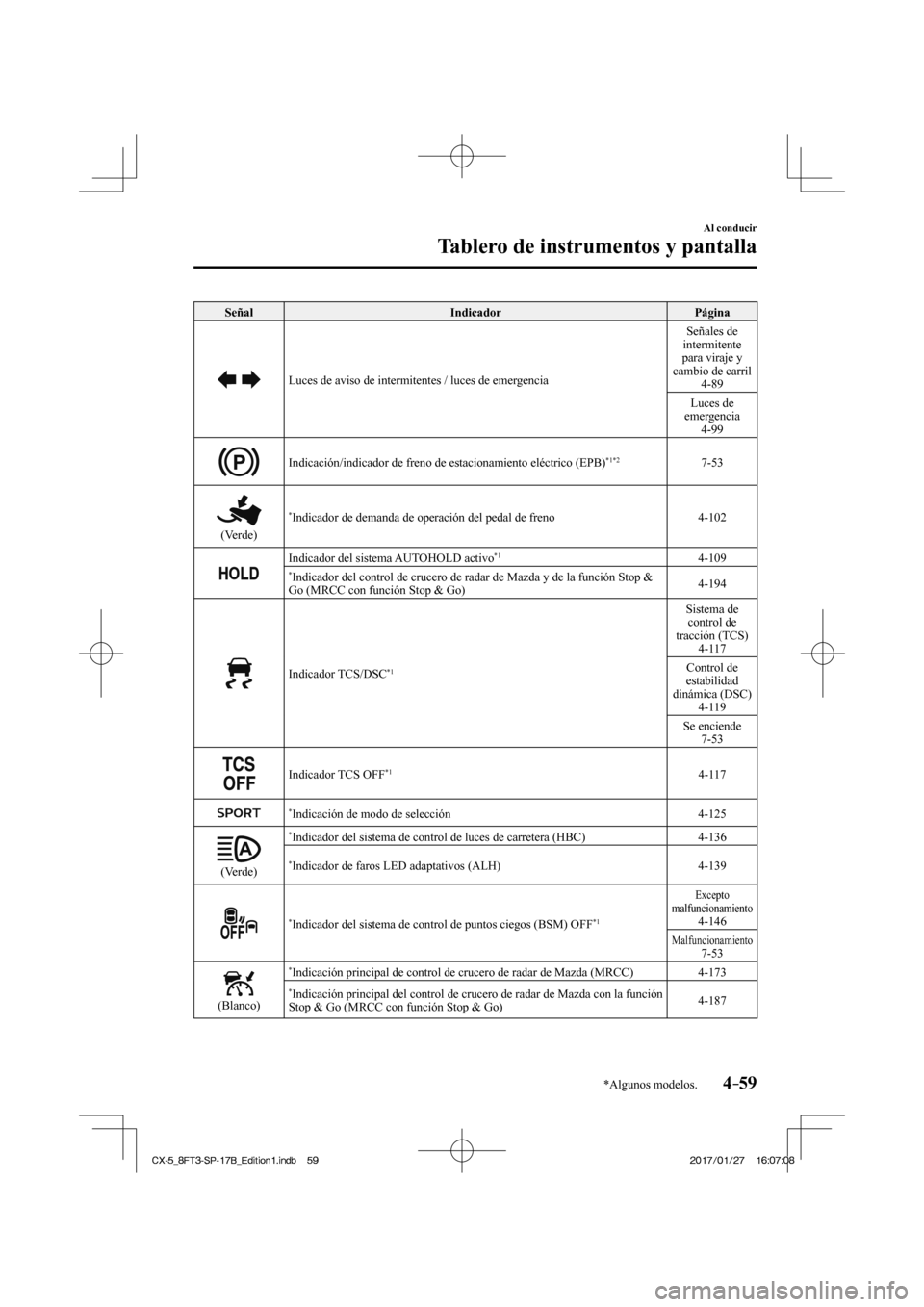

Page 239 of 874

4–59
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos.
Señal Indicador Página
Luces de aviso de intermitentes / luces de emergencia Señales de
intermitente
para viraje y
cambio de carril 4-89
Luces de
emergencia 4-99
Indicación/indicador de freno de estacionamiento eléctrico (EPB)\
*1*2
7-53
(Verde) * Indicador de demanda de operación del pedal de freno
4-102
Indicador del sistema AUTOHOLD activo
*1
4-109
* Indicador del control de crucero de radar de Mazda y de la función St\
op &
Go (MRCC con función Stop & Go) 4-194
Indicador TCS/DSC *1 Sistema de
control de
tracción (TCS) 4-117
Control de
estabilidad
dinámica (DSC) 4-119
Se enciende 7-53
Indicador TCS OFF
*1
4-117
* Indicación de modo de selección 4-125
(Verde)
* Indicador del sistema de control de luces de carretera (HBC)
4-136
* Indicador de faros LED adaptativos (ALH) 4-139
* Indicador del sistema de control de puntos ciegos (BSM) OFF *1
Excepto
malfuncionamiento
4-146
Malfuncionamiento 7-53
(Blanco)
* Indicación principal de control de crucero de radar de Mazda (MRCC)\
4-173
* Indicación principal del control de crucero de radar de Mazda con la \
función
Stop & Go (MRCC con función Stop & Go) 4-187
CX-5_8FT3-SP-17B_Edition1.indb 59
CX-5_8FT3-SP-17B_Edition1.indb 59
2017/01/27 16:07:08
2017/01/27 16:07:08

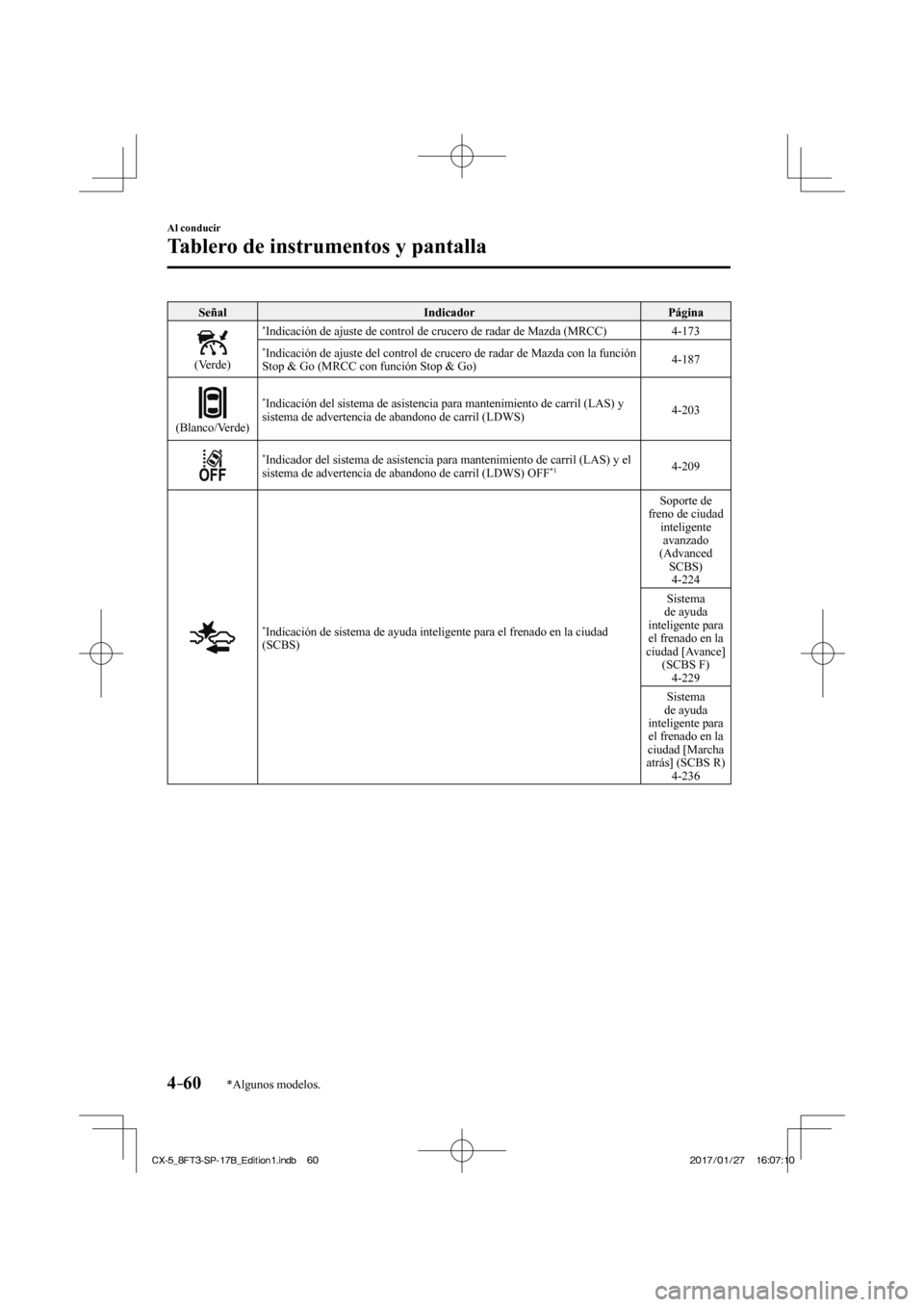

Page 240 of 874

4–60
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos.
Señal Indicador Página
(Verde)
* Indicación de ajuste de control de crucero de radar de Mazda (MRCC)\
4-173
* Indicación de ajuste del control de crucero de radar de Mazda con la \
función
Stop & Go (MRCC con función Stop & Go) 4-187
(Blanco/Verde) * Indicación del sistema de asistencia para mantenimiento de carril (L\
AS) y
sistema de advertencia de abandono de carril (LDWS) 4-203
* Indicador del sistema de asistencia para mantenimiento de carril (LAS)\
y el
sistema de advertencia de abandono de carril (LDWS) OFF *1 4-209
* Indicación de sistema de ayuda inteligente para el frenado en la ciud\
ad
(SCBS) Soporte de
freno de ciudad inteligente avanzado
(Advanced SCBS) 4-224
Sistema
de ayuda
inteligente para
el frenado en la
ciudad [Avance] (SCBS F) 4-229
Sistema
de ayuda
inteligente para
el frenado en la
ciudad [Marcha
atrás] (SCBS R) 4-236
CX-5_8FT3-SP-17B_Edition1.indb 60
CX-5_8FT3-SP-17B_Edition1.indb 60 2017/01/27 16:07:10
2017/01/27 16:07:10
