2018 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

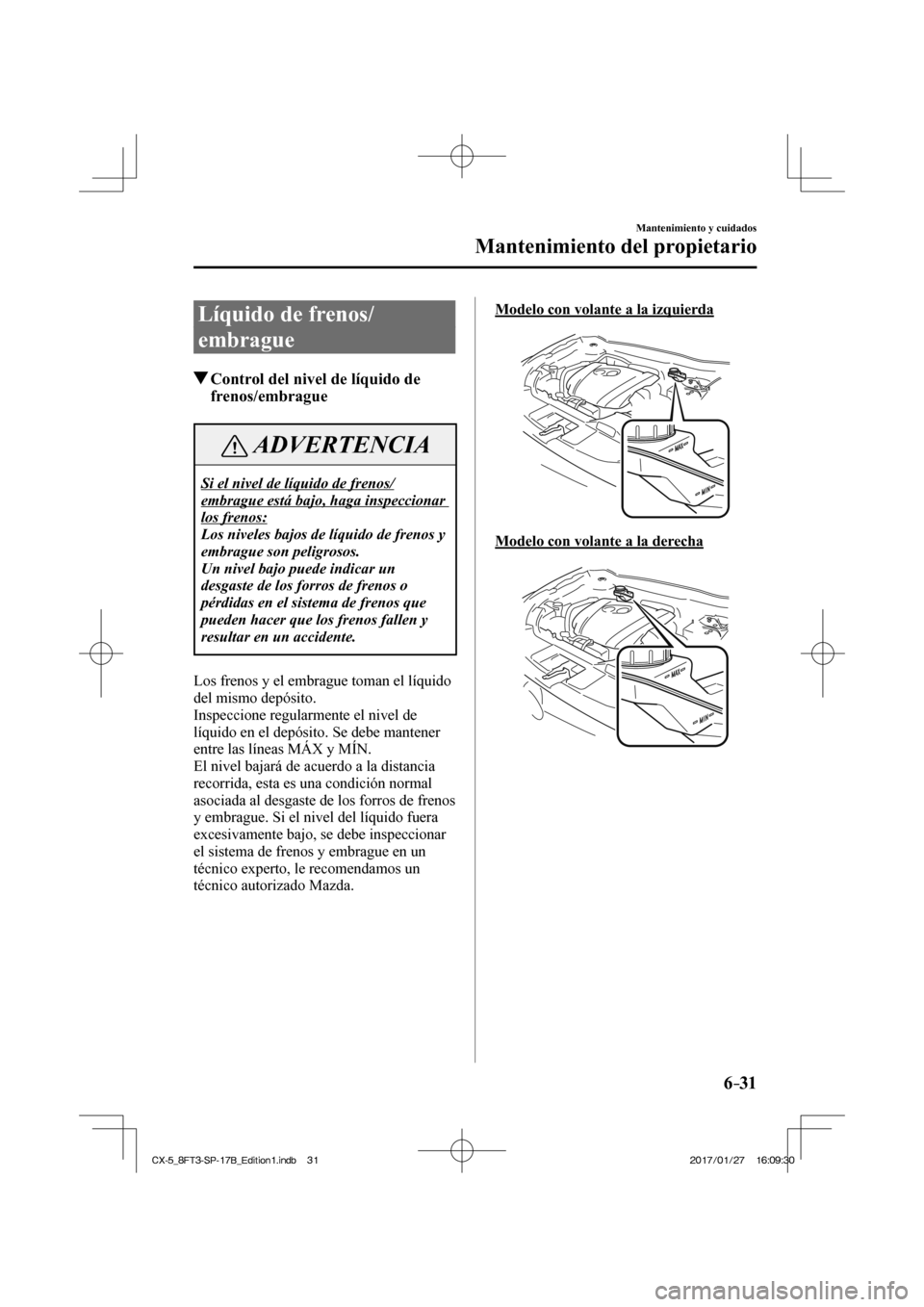

6–31
Mantenimiento y cuidados
Mantenimiento del propietario
Líquido de frenos/
embrague
Control del nivel de líquido de frenos/embrague
ADVERTENCIA
Si el nivel de líquido de frenos/
embrague está bajo, haga inspeccionar
los frenos:
Los niveles bajos de líquido de frenos y
embrague son peligrosos.
Un nivel bajo puede indicar un
desgaste de los forros de frenos o
pérdidas en el sistema de frenos que
pueden hacer que los frenos fallen y
resultar en un accidente.
Los frenos y el embrague toman el líquido
del mismo depósito.
Inspeccione regularmente el nivel de
líquido en el depósito. Se debe mantener
entre las líneas MÁX y MÍN.
El nivel bajará de acuerdo a la distancia
recorrida, esta es una condición normal
asociada al desgaste de los forros de frenos
y embrague. Si el nivel del líquido fuera
excesivamente bajo, se debe inspeccionar
el sistema de frenos y embrague en un
técnico experto, le recomendamos un
técnico autorizado Mazda.
Modelo con volante a la izquierda


Modelo con volante a la derecha


CX-5_8FT3-SP-17B_Edition1.indb 31 CX-5_8FT3-SP-17B_Edition1.indb 31 2017/01/27 16:09:30
2017/01/27 16:09:30

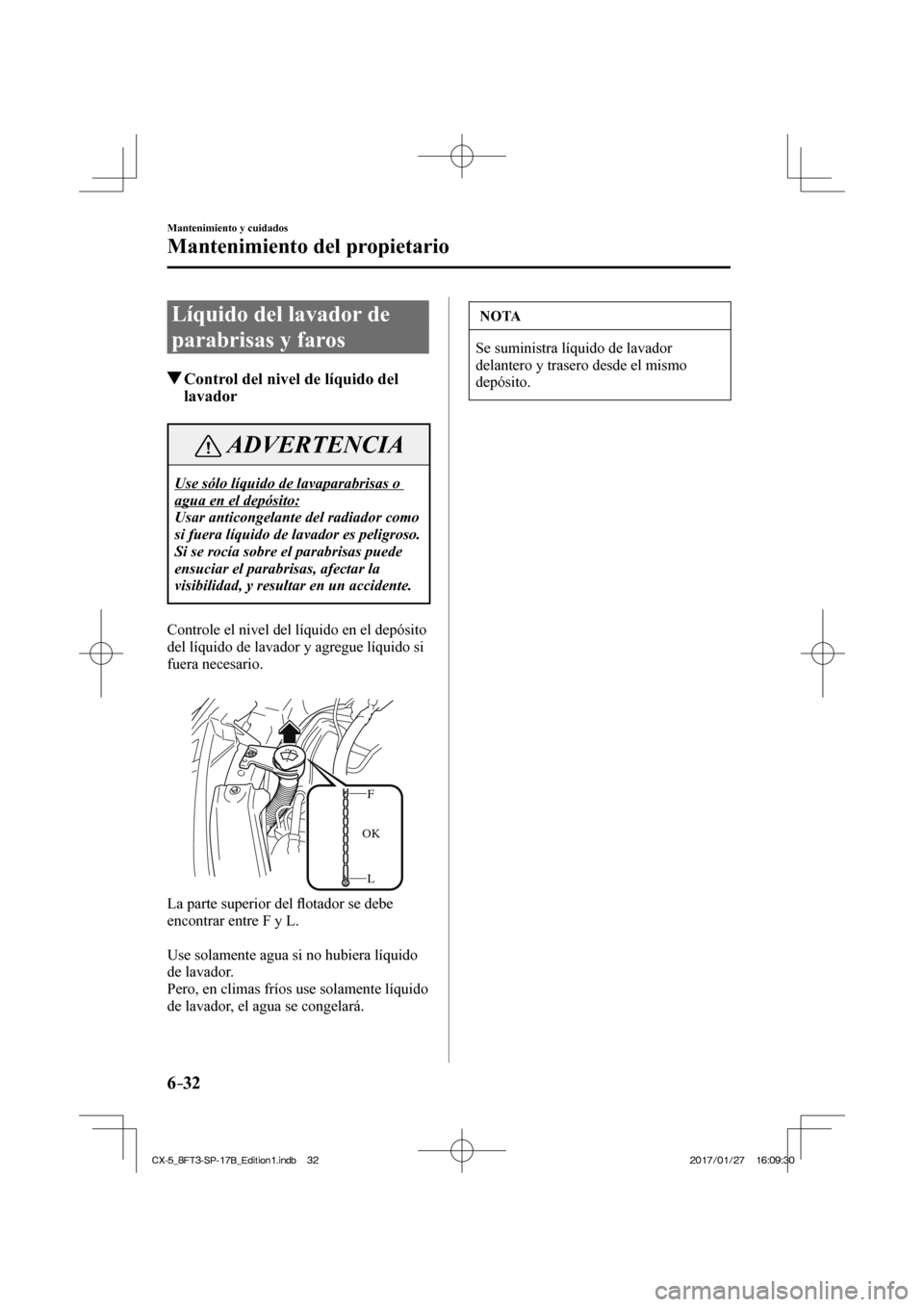

6–32
Mantenimiento y cuidados
Mantenimiento del propietario
Líquido del lavador de
parabrisas y faros
Control del nivel de líquido del lavador
ADVERTENCIA
Use sólo líquido de lavaparabrisas o
agua en el depósito:
Usar anticongelante del radiador como
si fuera líquido de lavador es peligroso.
Si se rocía sobre el parabrisas puede
ensuciar el parabrisas, afectar la
visibilidad, y resultar en un accidente.
Controle el nivel del líquido en el depósito
del líquido de lavador y agregue líquido si
fuera necesario.


L F
OK
La parte superior del fl otador se debe
encontrar entre F y L.

Use solamente agua si no hubiera líquido
de lavador.
Pero, en climas fríos use solamente líquido
de lavador, el agua se congelará.
NOTA
Se suministra líquido de lavador
delantero y trasero desde el mismo
depósito.
CX-5_8FT3-SP-17B_Edition1.indb 32 CX-5_8FT3-SP-17B_Edition1.indb 32 2017/01/27 16:09:30
2017/01/27 16:09:30

6–33
Mantenimiento y cuidados
Mantenimiento del propietario
Lubricación de la
carrocería
Todas las partes móviles de la carrocería,
como las cerraduras y bisagras de puertas
o el capó se deben lubricar cada vez que
se cambia el aceite de motor. En tiempo
frío, use lubricante anticongelante para las
cerraduras.

Se debe asegurar que el seguro secundario
del capó impide que el capó se abra al
soltar el seguro principal.
Hojas del limpiador
PRECAUCIÓN
 Las ceras comerciales aplicadas en los lavaderos automáticos de
automóviles afectan la capacidad
de los limpiadores de limpiar los
vidrios.
 Para no dañar las hojas de los limpiadores, no use gasolina,
queroseno, diluyente, u otros
solventes en o próximo a las hojas de
los mismos.
 Con la palanca de limpiaparabrisas en la posición AUTO y el encendido
en ON, los limpiadores se pueden
mover automáticamente en los
siguientes casos:
 Si se toca el parabrisas encima del sensor de lluvia.
 Si el parabrisas encima del sensor de lluvia se limpia con un paño.
 Si se golpea el parabrisas con una mano u otro objeto.
 Si el sensor de lluvia se golpea desde adentro del vehículo con una
mano u otro objeto.
 Tenga cuidado de no pellizcarse las manos o los dedos pues se podría
herir o dañar los limpiadores. Cuando
lave o realice el mantenimiento del
vehículo asegúrese que la palanca del
limpiador está en la posición OFF.
CX-5_8FT3-SP-17B_Edition1.indb 33 CX-5_8FT3-SP-17B_Edition1.indb 33 2017/01/27 16:09:30
2017/01/27 16:09:30

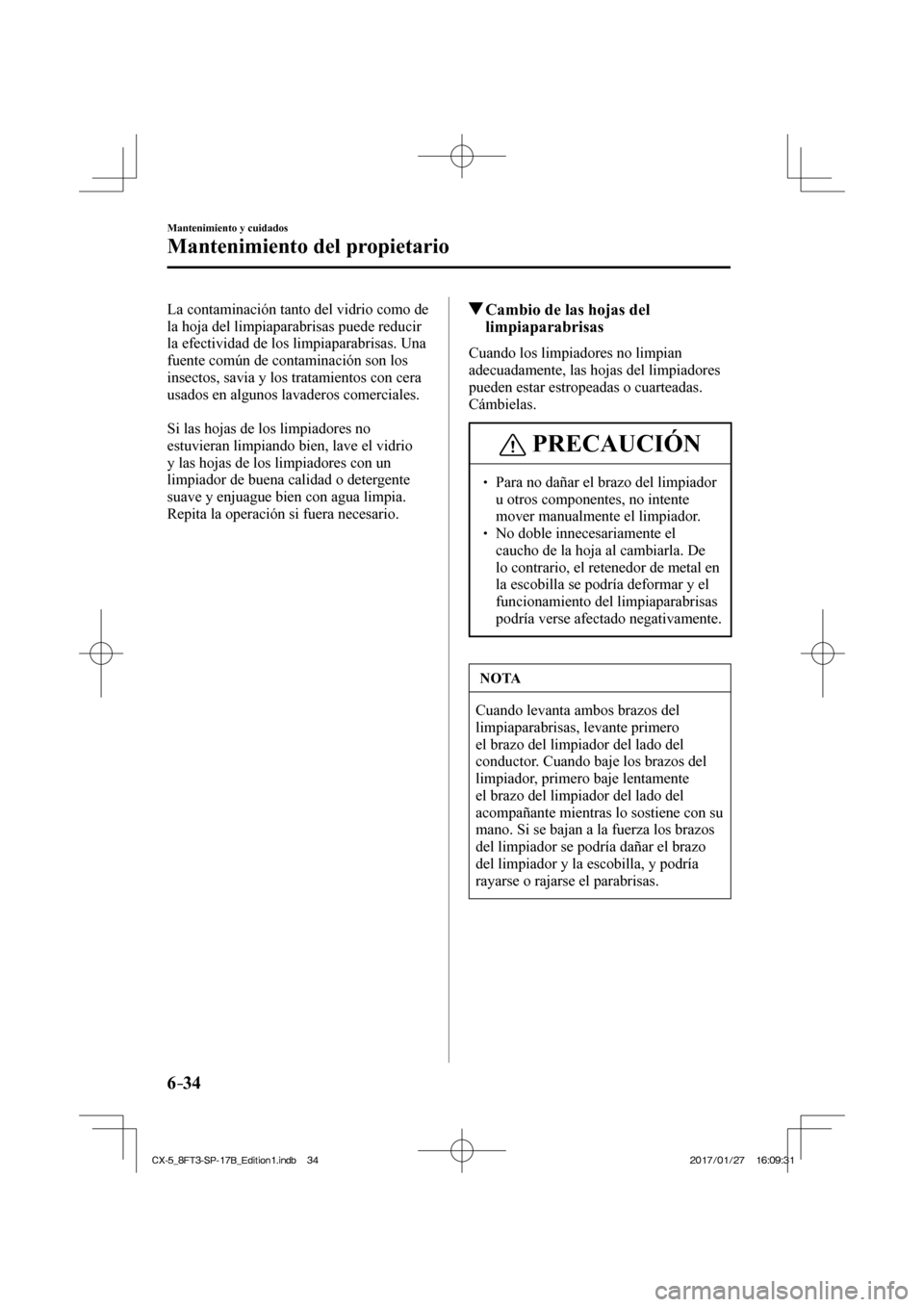

6–34
Mantenimiento y cuidados
Mantenimiento del propietario
La contaminación tanto del vidrio como de
la hoja del limpiaparabrisas puede reducir
la efectividad de los limpiaparabrisas. Una
fuente común de contaminación son los
insectos, savia y los tratamientos con cera
usados en algunos lavaderos comerciales.

Si las hojas de los limpiadores no
estuvieran limpiando bien, lave el vidrio
y las hojas de los limpiadores con un
limpiador de buena calidad o detergente
suave y enjuague bien con agua limpia.
Repita la operación si fuera necesario. Cambio de las hojas del limpiaparabrisas
Cuando los limpiadores no limpian
adecuadamente, las hojas del limpiadores
pueden estar estropeadas o cuarteadas.
Cámbielas.
PRECAUCIÓN
 Para no dañar el brazo del limpiador
u otros componentes, no intente
mover manualmente el limpiador.
 No doble innecesariamente el caucho de la hoja al cambiarla. De
lo contrario, el retenedor de metal en
la escobilla se podría deformar y el
funcionamiento del limpiaparabrisas
podría verse afectado negativamente.
NOTA
Cuando levanta ambos brazos del
limpiaparabrisas, levante primero
el brazo del limpiador del lado del
conductor. Cuando baje los brazos del
limpiador, primero baje lentamente
el brazo del limpiador del lado del
acompañante mientras lo sostiene con su
mano. Si se bajan a la fuerza los brazos
del limpiador se podría dañar el brazo
del limpiador y la escobilla, y podría
rayarse o rajarse el parabrisas.
CX-5_8FT3-SP-17B_Edition1.indb 34 CX-5_8FT3-SP-17B_Edition1.indb 34 2017/01/27 16:09:31
2017/01/27 16:09:31

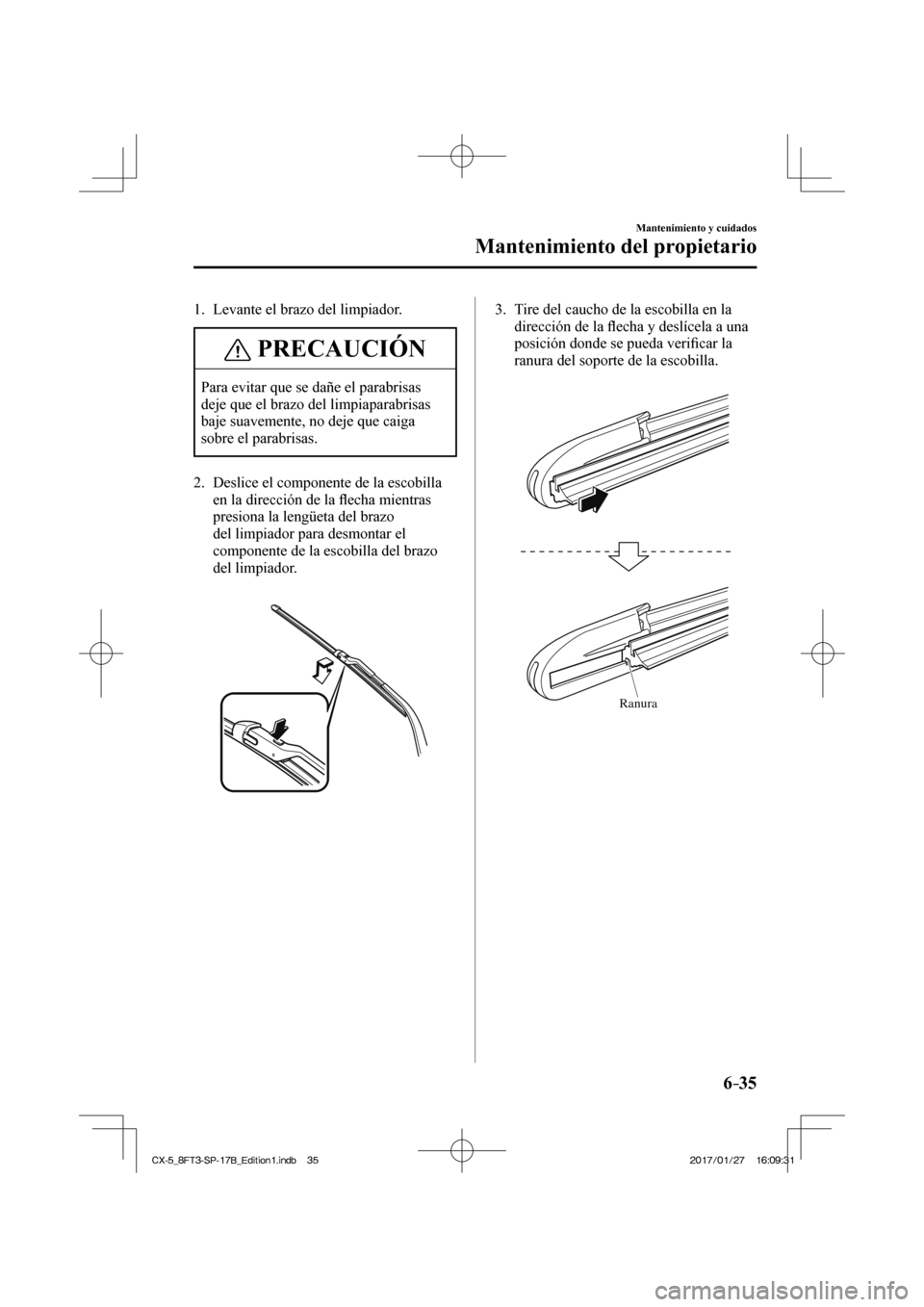

6–35
Mantenimiento y cuidados
Mantenimiento del propietario
1. Levante el brazo del limpiador.
PRECAUCIÓN
Para evitar que se dañe el parabrisas
deje que el brazo del limpiaparabrisas
baje suavemente, no deje que caiga
sobre el parabrisas.
2. Deslice el componente de la escobilla en la dirección de la fl echa mientras
presiona la lengüeta del brazo
del limpiador para desmontar el
componente de la escobilla del brazo
del limpiador.


3. Tire del caucho de la escobilla en la
dirección de la fl echa y deslícela a una
posición donde se pueda veri fi car la
ranura del soporte de la escobilla.


Ranura
CX-5_8FT3-SP-17B_Edition1.indb 35 CX-5_8FT3-SP-17B_Edition1.indb 35 2017/01/27 16:09:31
2017/01/27 16:09:31

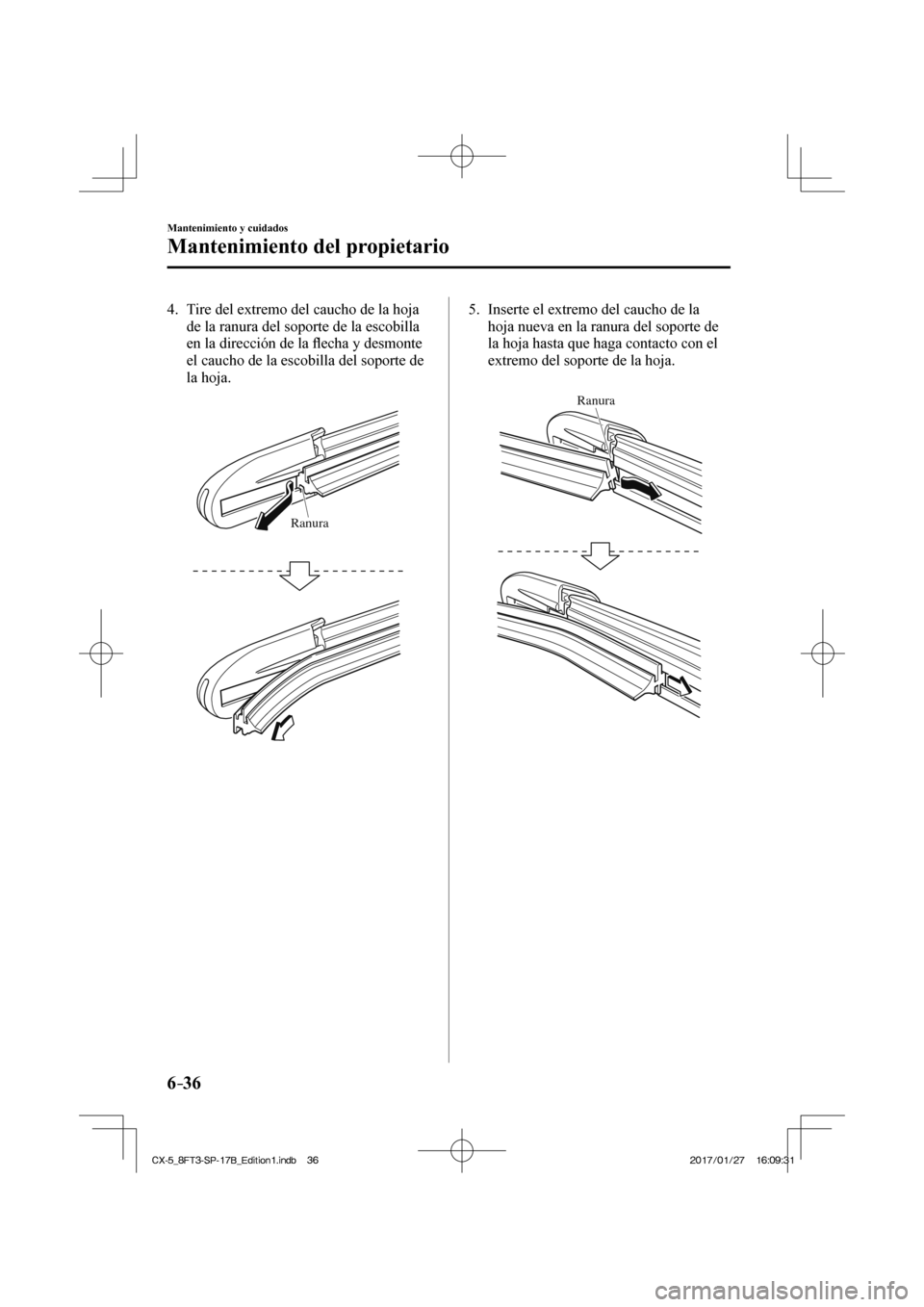

6–36
Mantenimiento y cuidados
Mantenimiento del propietario
4. Tire del extremo del caucho de la hoja de la ranura del soporte de la escobilla
en la dirección de la fl echa y desmonte
el caucho de la escobilla del soporte de
la hoja.


Ranura
5. Inserte el extremo del caucho de la
hoja nueva en la ranura del soporte de
la hoja hasta que haga contacto con el
extremo del soporte de la hoja.


Ranura

CX-5_8FT3-SP-17B_Edition1.indb 36 CX-5_8FT3-SP-17B_Edition1.indb 36 2017/01/27 16:09:31
2017/01/27 16:09:31

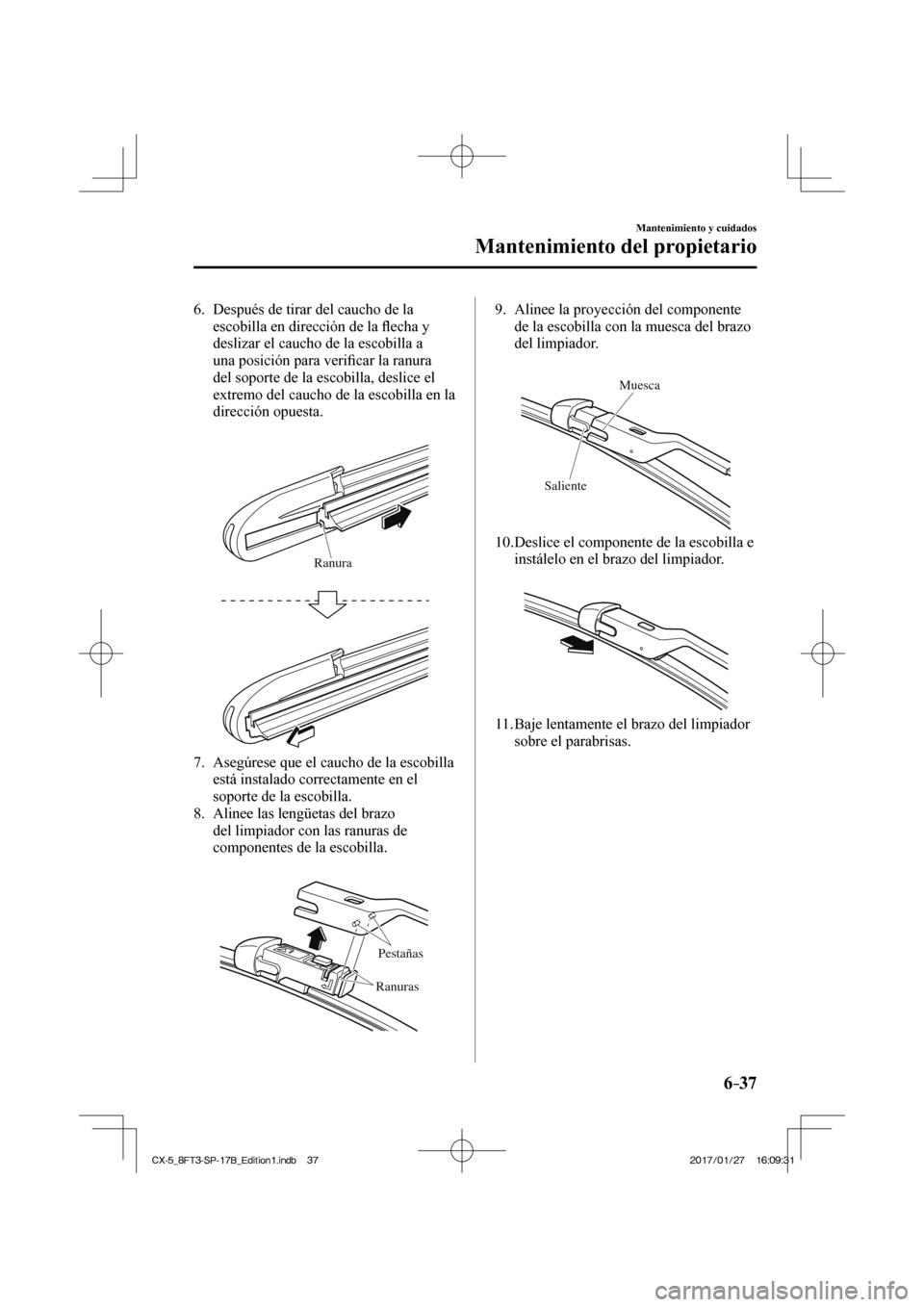

6–37
Mantenimiento y cuidados
Mantenimiento del propietario
6. Después de tirar del caucho de la escobilla en dirección de la fl echa y
deslizar el caucho de la escobilla a
una posición para veri fi car la ranura
del soporte de la escobilla, deslice el
extremo del caucho de la escobilla en la
dirección opuesta.


Ranura

7. Asegúrese que el caucho de la escobilla está instalado correctamente en el
soporte de la escobilla.
8. Alinee las lengüetas del brazo del limpiador con las ranuras de
componentes de la escobilla.


Pestañas
Ranuras
9. Alinee la proyección del componente
de la escobilla con la muesca del brazo
del limpiador.


Muesca
Saliente

10. Deslice el componente de la escobilla e instálelo en el brazo del limpiador.



11. Baje lentamente el brazo del limpiador sobre el parabrisas.

CX-5_8FT3-SP-17B_Edition1.indb 37 CX-5_8FT3-SP-17B_Edition1.indb 37 2017/01/27 16:09:31
2017/01/27 16:09:31

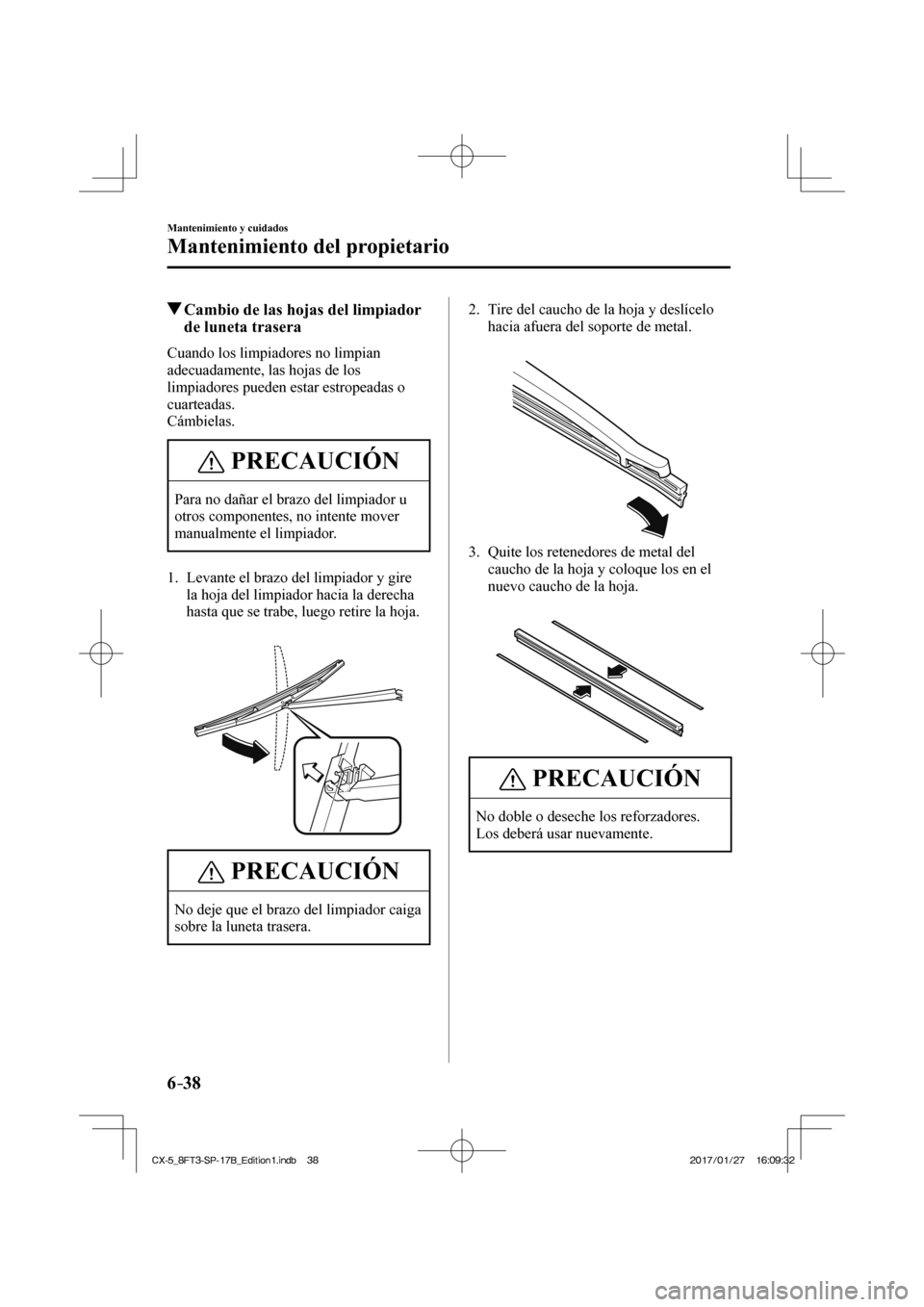

6–38
Mantenimiento y cuidados
Mantenimiento del propietario
Cambio de las hojas del limpiador de luneta trasera
Cuando los limpiadores no limpian
adecuadamente, las hojas de los
limpiadores pueden estar estropeadas o
cuarteadas.
Cámbielas.
PRECAUCIÓN
Para no dañar el brazo del limpiador u
otros componentes, no intente mover
manualmente el limpiador.
1. Levante el brazo del limpiador y gire la hoja del limpiador hacia la derecha
hasta que se trabe, luego retire la hoja.



PRECAUCIÓN
No deje que el brazo del limpiador caiga
sobre la luneta trasera. 2. Tire del caucho de la hoja y deslícelo
hacia afuera del soporte de metal.



3. Quite los retenedores de metal del caucho de la hoja y coloque los en el
nuevo caucho de la hoja.



PRECAUCIÓN
No doble o deseche los reforzadores.
Los deberá usar nuevamente.
CX-5_8FT3-SP-17B_Edition1.indb 38 CX-5_8FT3-SP-17B_Edition1.indb 38 2017/01/27 16:09:32
2017/01/27 16:09:32
