Page 81 of 874
2–63
Equipo de seguridad esencial
Airbags SRS
Airbag del pasajero
La bolsa de aire del acompañante está montada en el tablero del la\
do del acompañante.
El mecanismo de infl ado del airbag del acompañante es el mismo que para el airbag del
conductor.
Por detalles sobre la activación de la bolsa de aire, consulte la sec\
ción “Criterio para el
infl ado de las bolsas de aire SRS” (página 2-67 ).
(Con sistema de clasifi cación del ocupante del asiento delantero del acompañante)
Además, el airbag del acompañante delantero fue diseñado para i\
n fl arse únicamente cuando
el sensor de clasi fi cación del ocupante del asiento del acompañante detecta una person\
a
sentada en el asiento delantero del acompañante. Para más detalles\
, consulte el sistema de
clasi fi cación del ocupante del asiento delantero del acompañante (pág\
ina 2-71 ).
CX-5_8FT3-SP-17B_Edition1.indb 63 CX-5_8FT3-SP-17B_Edition1.indb 63 2017/01/27 16:04:23
2017/01/27 16:04:23
Page 82 of 874

2–64
Equipo de seguridad esencial
Airbags SRS
Bolsas de aire laterales
Las bolsas de aire laterales están montadas en los lados de afuera de\
los respaldos
delanteros.
Cuando los sensores de choque de los airbags de aire detectan un choque \
lateral de mayor
fuerza que moderada, el sistema infl a solo el airbag lateral del lado del vehículo que ha
sufrido la colisión. La bolsa de aire lateral se in fl a rápidamente para reducir las heridas en el
pecho del conductor o acompañante al golpearse directamente con parte\
s del interior como
una puerta o ventanilla.
Por detalles sobre la activación de la bolsa de aire, consulte la sec\
ción “Criterio para el
infl ado de las bolsas de aire SRS” (página 2-67 ).
(Con sistema de clasifi cación del ocupante del asiento delantero del acompañante)
Además, el airbag lateral del acompañante delantero fue diseñad\
o para in fl arse únicamente
cuando el sensor de clasi fi cación del ocupante del asiento del acompañante detecta una
persona sentada en el asiento delantero del acompañante. Para más \
detalles, consulte
el sistema de clasi fi cación del ocupante del asiento delantero del acompañante (pág\
ina
2-71 ).
CX-5_8FT3-SP-17B_Edition1.indb 64 CX-5_8FT3-SP-17B_Edition1.indb 64 2017/01/27 16:04:23
2017/01/27 16:04:23
Page 83 of 874

2–65
Equipo de seguridad esencial
Airbags SRS
Airbags de cortina
Las bolsas de aire de cortina están montadas en los pilares de ventan\
a delantero y trasero, y
el borde del techo a lo largo de ambos lados.
Cuando los sensores de choque de bolsa de aire detectan un choque latera\
l de mayor
fuerza que moderada, la bolsa de aire de cortina se infl a rápidamente y ayuda a reducir las
heridas principalmente en la cabeza de los pasajeros traseros del lado d\
e afuera al golpearse
directamente con partes del interior como una puerta o ventanilla.
Por detalles sobre la activación de la bolsa de aire, consulte la sec\
ción “Criterio para el
infl ado de las bolsas de aire SRS” (página 2-67 ).
En caso de un choque lateral:
Un choque más que moderado en un lado del vehículo hará que sol\
o la bolsa de aire de
cortina de ese lado se in fl e.
Sólo un airbag lateral y de cortina
se inflará del lado del vehículo que
recibe la fuerza del impacto.
(Rusia)
En caso de un vuelco:
En respuesta a un vuelco, se in fl an ambas bolsas de aire de cortina.
Ambas bolsas de aire de
cortina se inflarán después
que se detecta un vuelco.
CX-5_8FT3-SP-17B_Edition1.indb 65 CX-5_8FT3-SP-17B_Edition1.indb 65 2017/01/27 16:04:23
2017/01/27 16:04:23
Page 84 of 874
2–66
Equipo de seguridad esencial
Airbags SRS

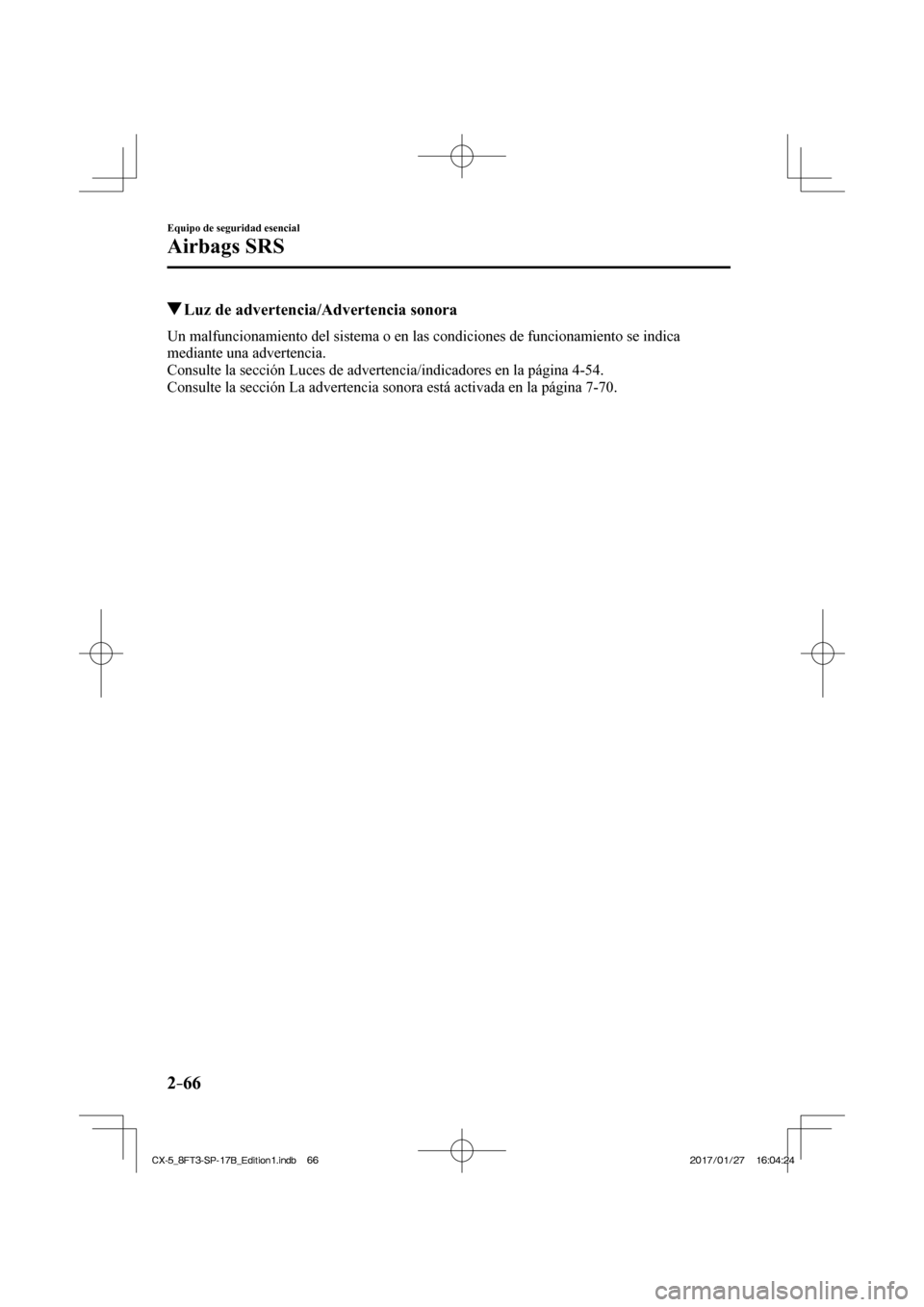

Luz de advertencia/Advertencia sonora
Un malfuncionamiento del sistema o en las condiciones de funcionamiento \
se indica
mediante una advertencia.
Consulte la sección Luces de advertencia/indicadores en la página \
4-54 .
Consulte la sección La advertencia sonora está activada en la pá\
gina 7-70 .
CX-5_8FT3-SP-17B_Edition1.indb 66 CX-5_8FT3-SP-17B_Edition1.indb 662017/01/27 16:04:24
2017/01/27 16:04:24
Page 85 of 874

2–67
Equipo de seguridad esencial
Airbags SRS
*Algunos modelos.
Criterio para el infl ado de las bolsas de aire SRS
Este cuadro indica el equipo SRS aplicable que se activará dependiend\
o del tipo de choque.
(Las fi guras son casos representativos de los choques.)
Equipo SRS Tipos de choques
Un choque severo frontal/casi frontal Un choque severo
lateral
*2 Un vuelco/casi
vuelco *3 Un choque trasero
Pretensor de cinturón de seguridad delantero X
*1 (ambos lados)
X *1 (solo choque
lateral) X (ambos lados)
No se activará
ninguna bolsa de
aire ni pretensor
de cinturón de
seguridad delantero
en caso de un
choque trasero.
Pretensor de
cinturón de seguridad trasero
* X (ambos lados)
X (ambos lados)
Bolsa de aire del
conductor X
Bolsa de
aire del
acompañante X *1
Bolsa de
aire lateral X
*1 (solo choque
lateral)
Bolsa de aire de cortina X (sólo choque lateral) X (ambos lados)
X: El equipo de bolsa de aire SRS fue diseñado para activarse en un c\
hoque.
*1 (Con sistema de clasifi cación del ocupante del asiento delantero del acompañante)
Los airbags delanteros y laterales del acompañante delantero y el pre\
tensor del cinturón de seguridad fueron diseñados para activarse cuando el sensor de clasi fi cación del ocupante del asiento delantero del acompañante
detecta una persona sentada en el asiento delantero del acompañante
*2 En caso de un choque lateral, los pretensores de cinturones de seguridad\
y los airbags laterales/de cortina se activarán (sólo del lado en el que se produce el choque).
*3 (Rusia)
En caso de un vuelco, los pretensores de cinturón de seguridad y los \
airbags de cortina se activan.
CX-5_8FT3-SP-17B_Edition1.indb 67 CX-5_8FT3-SP-17B_Edition1.indb 67 2017/01/27 16:04:24
2017/01/27 16:04:24
Page 86 of 874
2–68
Equipo de seguridad esencial
Airbags SRS

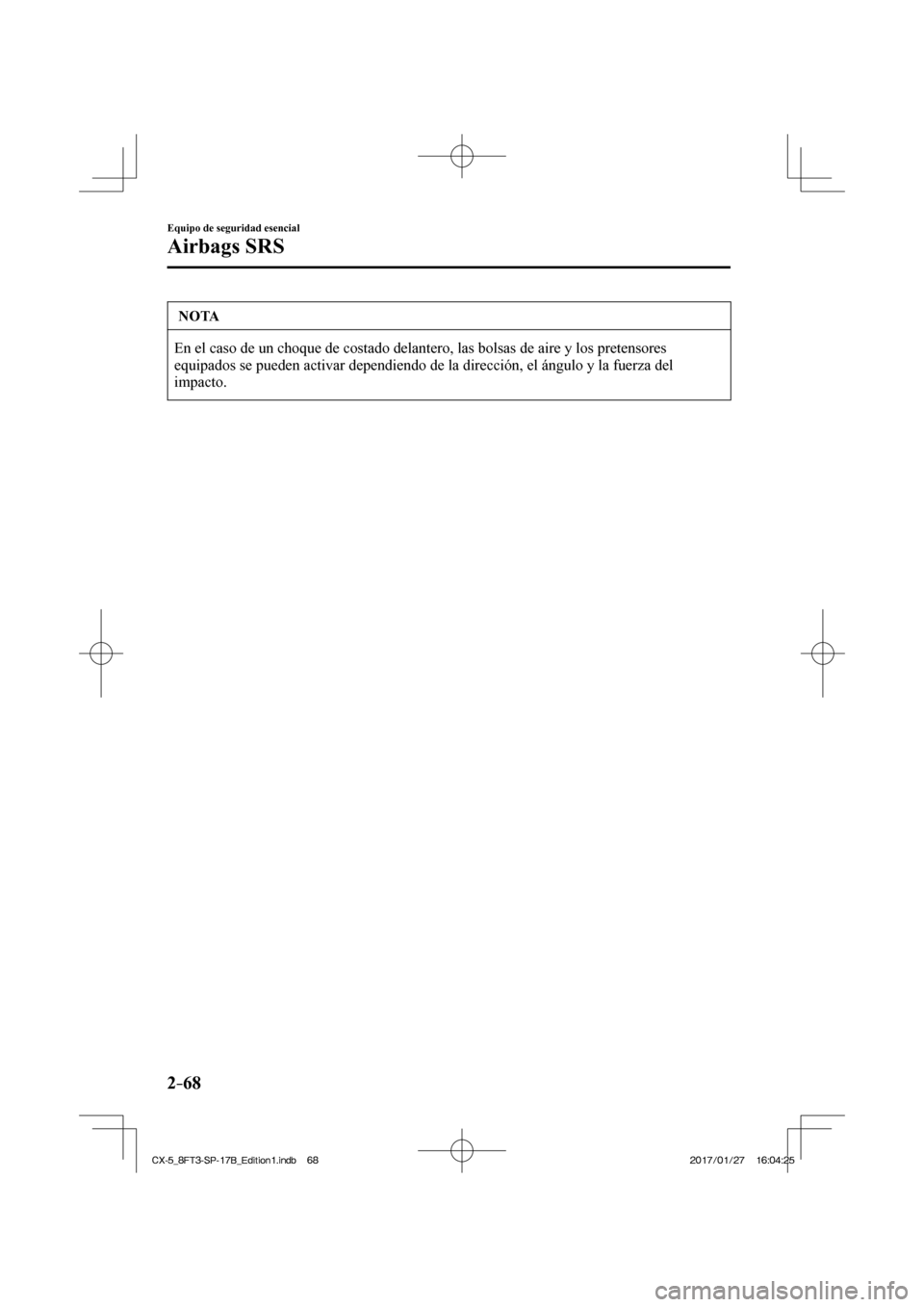

NOTA
En el caso de un choque de costado delantero, las bolsas de aire y los p\
retensores
equipados se pueden activar dependiendo de la dirección, el ángulo\
y la fuerza del
impacto.
CX-5_8FT3-SP-17B_Edition1.indb 68 CX-5_8FT3-SP-17B_Edition1.indb 682017/01/27 16:04:25
2017/01/27 16:04:25
Page 87 of 874
2–69
Equipo de seguridad esencial
Airbags SRS

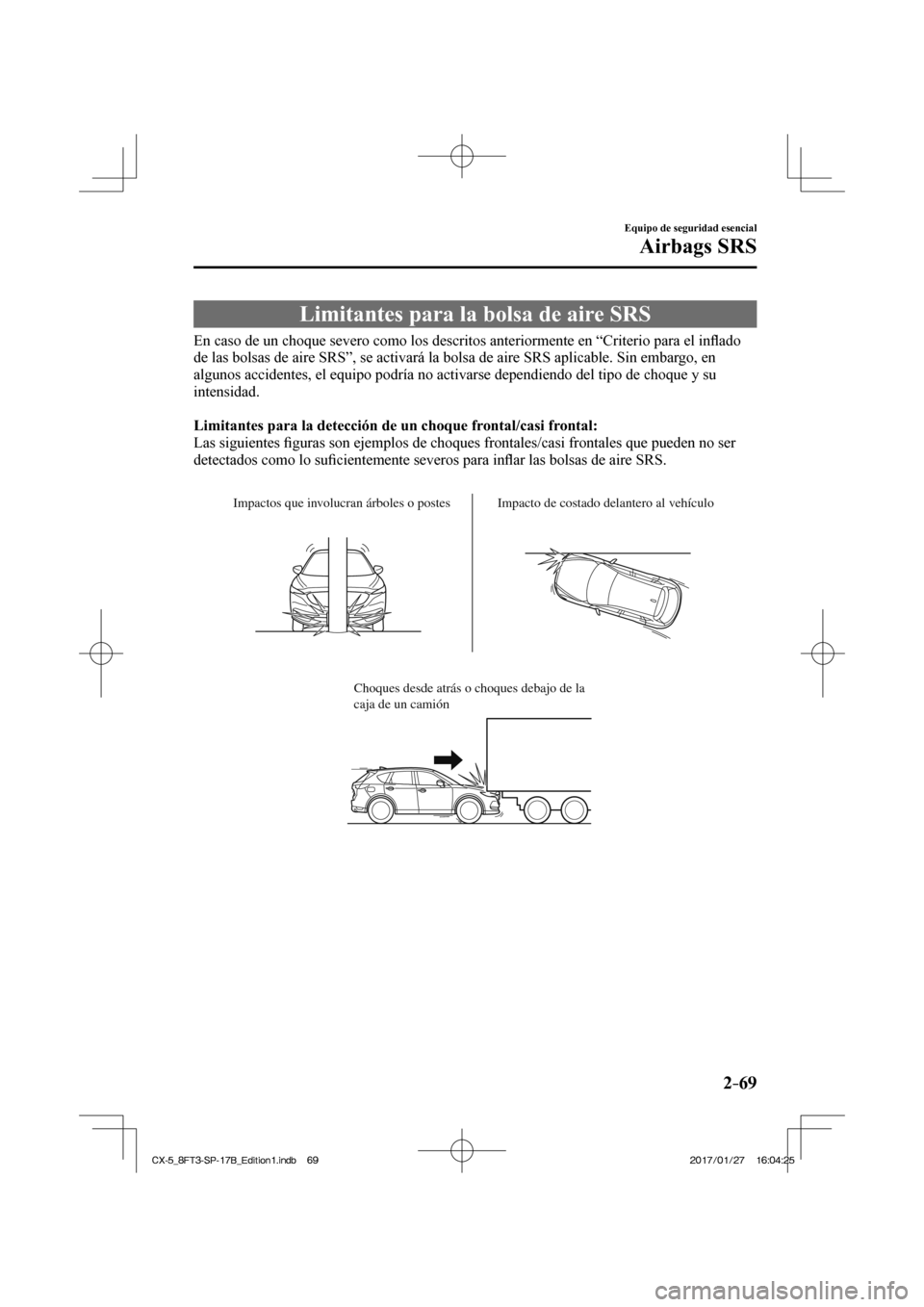

Limitantes para la bolsa de aire SRS
En caso de un choque severo como los descritos anteriormente en “Crit\
erio para el infl ado
de las bolsas de aire SRS”, se activará la bolsa de aire SRS aplic\
able. Sin embargo, en
algunos accidentes, el equipo podría no activarse dependiendo del tip\
o de choque y su
intensidad.
Limitantes para la detección de un choque frontal/casi frontal:
Las siguientes fi guras son ejemplos de choques frontales/casi frontales que pueden no ser\
detectados como lo su fi cientemente severos para in fl ar las bolsas de aire SRS.
Impactos que involucran árboles o postes Impacto de costado delantero al vehículo
Choques desde atrás o choques debajo de la
caja de un camión
CX-5_8FT3-SP-17B_Edition1.indb 69 CX-5_8FT3-SP-17B_Edition1.indb 69 2017/01/27 16:04:25
2017/01/27 16:04:25
Page 88 of 874
2–70
Equipo de seguridad esencial
Airbags SRS

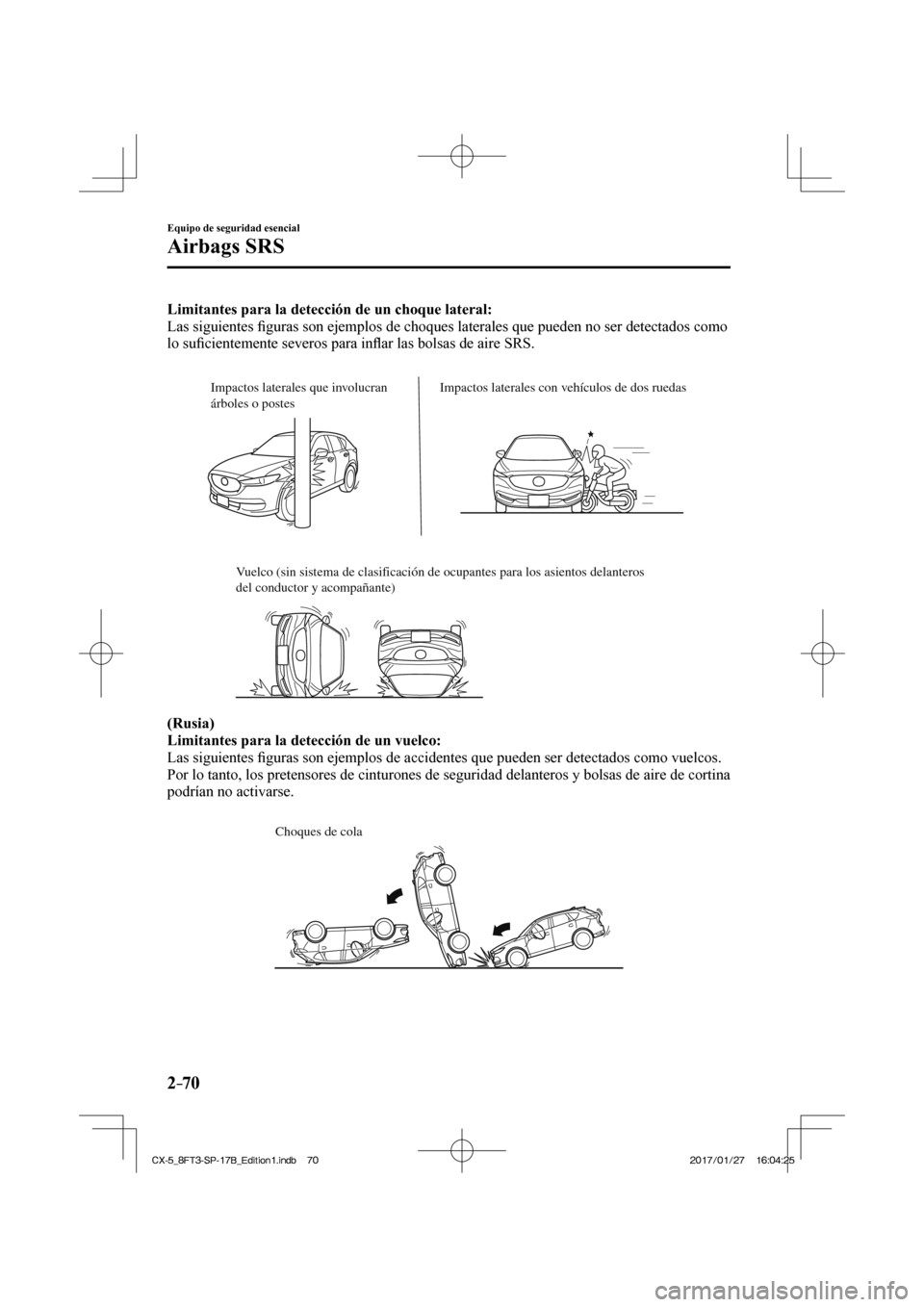

Limitantes para la detección de un choque lateral:
Las siguientes fi guras son ejemplos de choques laterales que pueden no ser detectados com\
o
lo sufi cientemente severos para in fl ar las bolsas de aire SRS.
Impactos laterales que involucran
árboles o postes Impactos laterales con vehículos de dos ruedas
Vuelco (sin sistema de clasificación de ocupantes para los asientos delanteros
del conductor y acompañante)
(Rusia)
Limitantes para la detección de un vuelco:
Las siguientes fi guras son ejemplos de accidentes que pueden ser detectados como vuelcos.\
Por lo tanto, los pretensores de cinturones de seguridad delanteros y bo\
lsas de aire de cortina
podrían no activarse.
Choques de cola
CX-5_8FT3-SP-17B_Edition1.indb 70 CX-5_8FT3-SP-17B_Edition1.indb 70 2017/01/27 16:04:25
2017/01/27 16:04:25
