Page 225 of 874

4–45
Al conducir
Tablero de instrumentos y pantalla
NOTA
A pesar que la exhibición de distancia a recorrer con combustible
disponible puede indicar que se
puede recorrer bastante antes de
tener que cargar combustible, se
recomienda cargar combustible
lo antes posible si el nivel de
combustible está muy bajo o se ha
encendido la advertencia de nivel
bajo de combustible.
La exhibición no cambiará a menos que agregue más de
aproximadamente 9 litros de
combustible.
La distancia restante hasta vaciarse es la distancia aproximada
restante que se puede conducir
el vehículo hasta que todas las
marcas de graduación en el medidor
de combustible indicando el
suministro de combustible restante
desaparezcan.
Si no hay información de ahorro de combustible antigua como al
comprar el vehículo por primera vez
o la información ha sido borrada
al desconectar los cables de la
batería, la distancia a recorrer con
combustible disponible/rango puede
ser diferente de la cantidad indicada.
CX-5_8FT3-SP-17B_Edition1.indb 45 CX-5_8FT3-SP-17B_Edition1.indb 45 2017/01/27 16:06:58
2017/01/27 16:06:58
Page 226 of 874
4–46
Al conducir
Tablero de instrumentos y pantalla

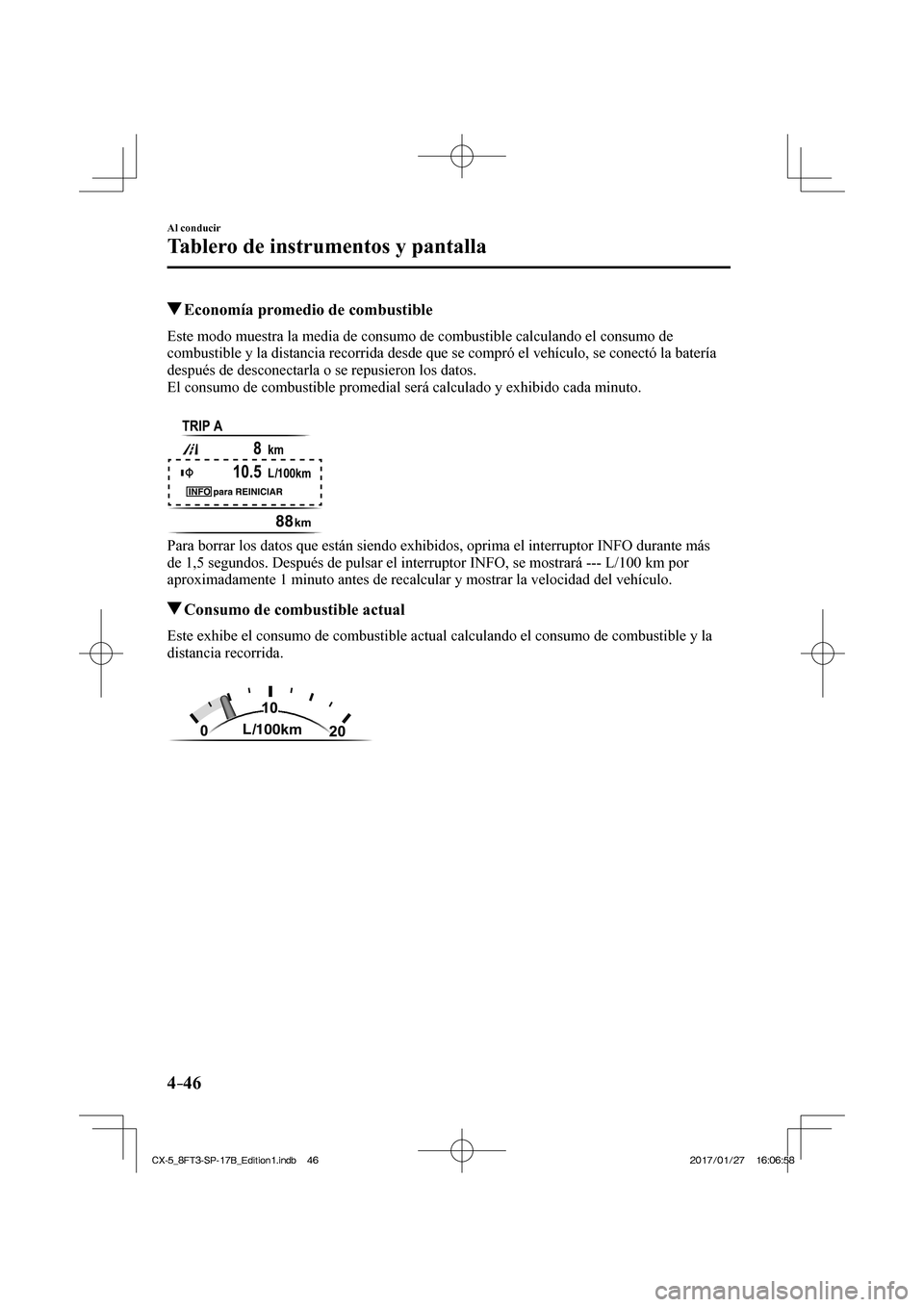

Economía promedio de combustible
Este modo muestra la media de consumo de combustible calculando el consumo de
combustible y la distancia recorrida desde que se compró el vehícu\
lo, se conectó la batería
después de desconectarla o se repusieron los datos.
El consumo de combustible promedial será calculado y exhibido cada mi\
nuto.
Para borrar los datos que están siendo exhibidos, oprima el interrupt\
or INFO durante más
de 1,5 segundos. Después de pulsar el interruptor INFO, se mostrará\
--- L/100 km por
aproximadamente 1 minuto antes de recalcular y mostrar la velocidad del \
vehículo.
Consumo de combustible actual
Este exhibe el consumo de combustible actual calculando el consumo de co\
mbustible y la
distancia recorrida.
CX-5_8FT3-SP-17B_Edition1.indb 46 CX-5_8FT3-SP-17B_Edition1.indb 46 2017/01/27 16:06:58
2017/01/27 16:06:58
Page 227 of 874

4–47
Al conducir
Tablero de instrumentos y pantalla

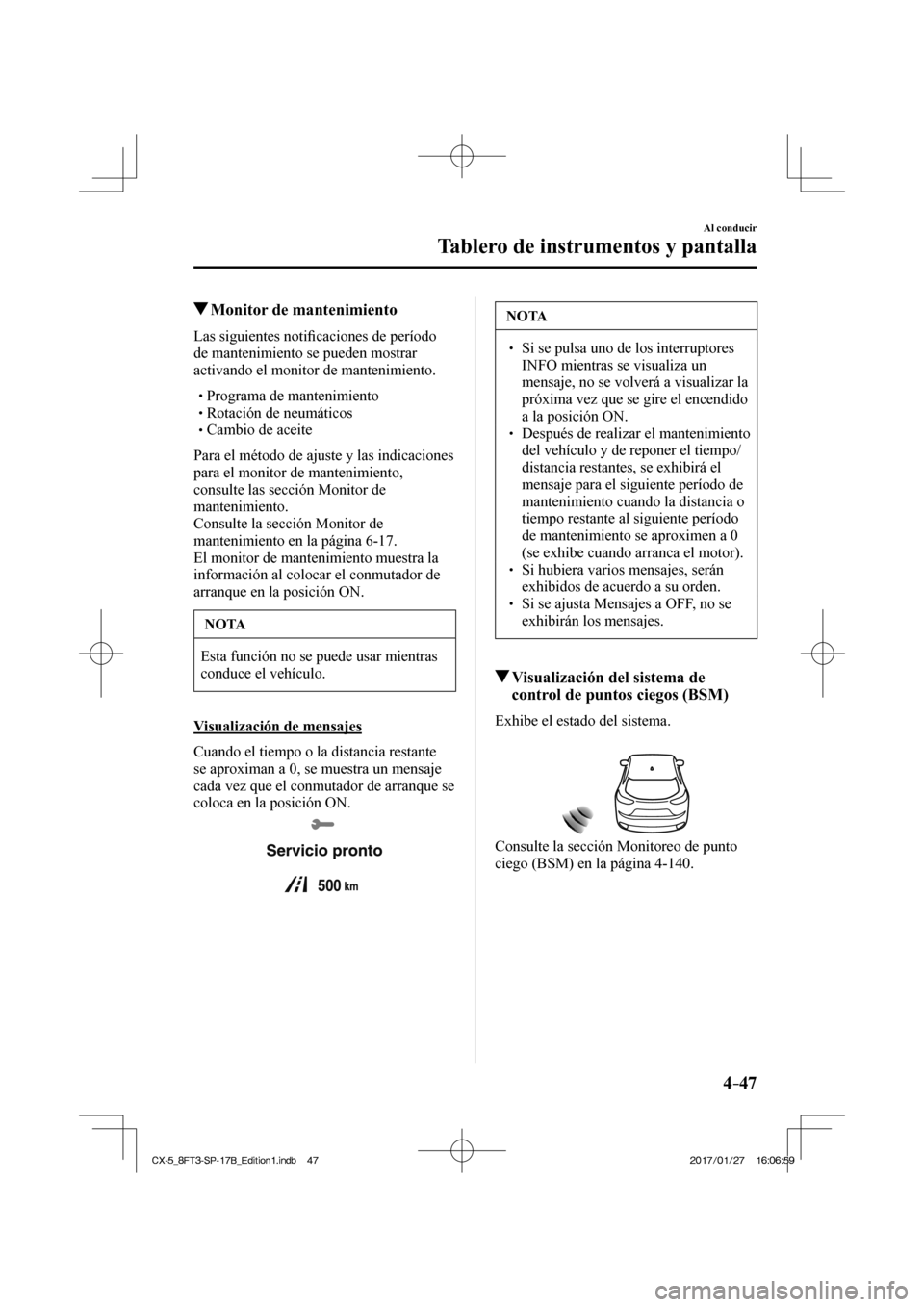

Monitor de mantenimiento
Las siguientes notifi caciones de período
de mantenimiento se pueden mostrar
activando el monitor de mantenimiento.
Programa de mantenimiento Rotación de neumáticos Cambio de aceite
Para el método de ajuste y las indicaciones
para el monitor de mantenimiento,
consulte las sección Monitor de
mantenimiento.
Consulte la sección Monitor de
mantenimiento en la página 6-17 .
El monitor de mantenimiento muestra la
información al colocar el conmutador de
arranque en la posición ON.
NOTA
Esta función no se puede usar mientras
conduce el vehículo.
Visualización de mensajes
Cuando el tiempo o la distancia restante
se aproximan a 0, se muestra un mensaje
cada vez que el conmutador de arranque se
coloca en la posición ON.
NOTA
Si se pulsa uno de los interruptores INFO mientras se visualiza un
mensaje, no se volverá a visualizar la
próxima vez que se gire el encendido
a la posición ON.
Después de realizar el mantenimiento del vehículo y de reponer el tiempo/
distancia restantes, se exhibirá el
mensaje para el siguiente período de
mantenimiento cuando la distancia o
tiempo restante al siguiente período
de mantenimiento se aproximen a 0
(se exhibe cuando arranca el motor).
Si hubiera varios mensajes, serán exhibidos de acuerdo a su orden.
Si se ajusta Mensajes a OFF, no se exhibirán los mensajes.
Visualización del sistema de control de puntos ciegos (BSM)
Exhibe el estado del sistema.
Consulte la sección Monitoreo de punto
ciego (BSM) en la página 4-140 .
CX-5_8FT3-SP-17B_Edition1.indb 47 CX-5_8FT3-SP-17B_Edition1.indb 47 2017/01/27 16:06:59
2017/01/27 16:06:59
Page 228 of 874

4–48
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos.
Visualización del sistema de soporte de reconocimiento de
distancia (DRSS)
*
Muestra la distancia entre su vehículo y el
vehículo situado delante del suyo.
Consulte la sección Sistema de soporte de
reconocimiento de distancia (DRSS) en la
página 4-155 .
Visualizador del sistema de control de crucero de radar de Mazda y de
la función Stop & Go (MRCC con
función Stop & Go)
*
Exhibe el estado de sistema actualmente
ajustado.
Consulte Control de crucero de radar de
Mazda y función Stop & Go (MRCC con
función Stop & Go) en la página 4-182 .
Visualización del control de crucero de radar de Mazda
(MRCC)
*
Exhibe el estado de sistema actualmente
ajustado.
Consulte la sección Sistema de control de
crucero de radar de Mazda (MRCC) en la
página 4-168 .
Visualización del sistema de asistencia de mantenimiento de
carril (LAS) y el sistema de
advertencia de abandono de carril
(LDWS)
*
Exhibe el estado del sistema.
Consulte la sección Sistema de asistencia
de mantención en carril (LAS) y el sistema
de advertencia de abandono de carril
(LDWS) en la página 4-199 .
CX-5_8FT3-SP-17B_Edition1.indb 48 CX-5_8FT3-SP-17B_Edition1.indb 48 2017/01/27 16:06:59
2017/01/27 16:06:59
Page 229 of 874

4–49
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos.

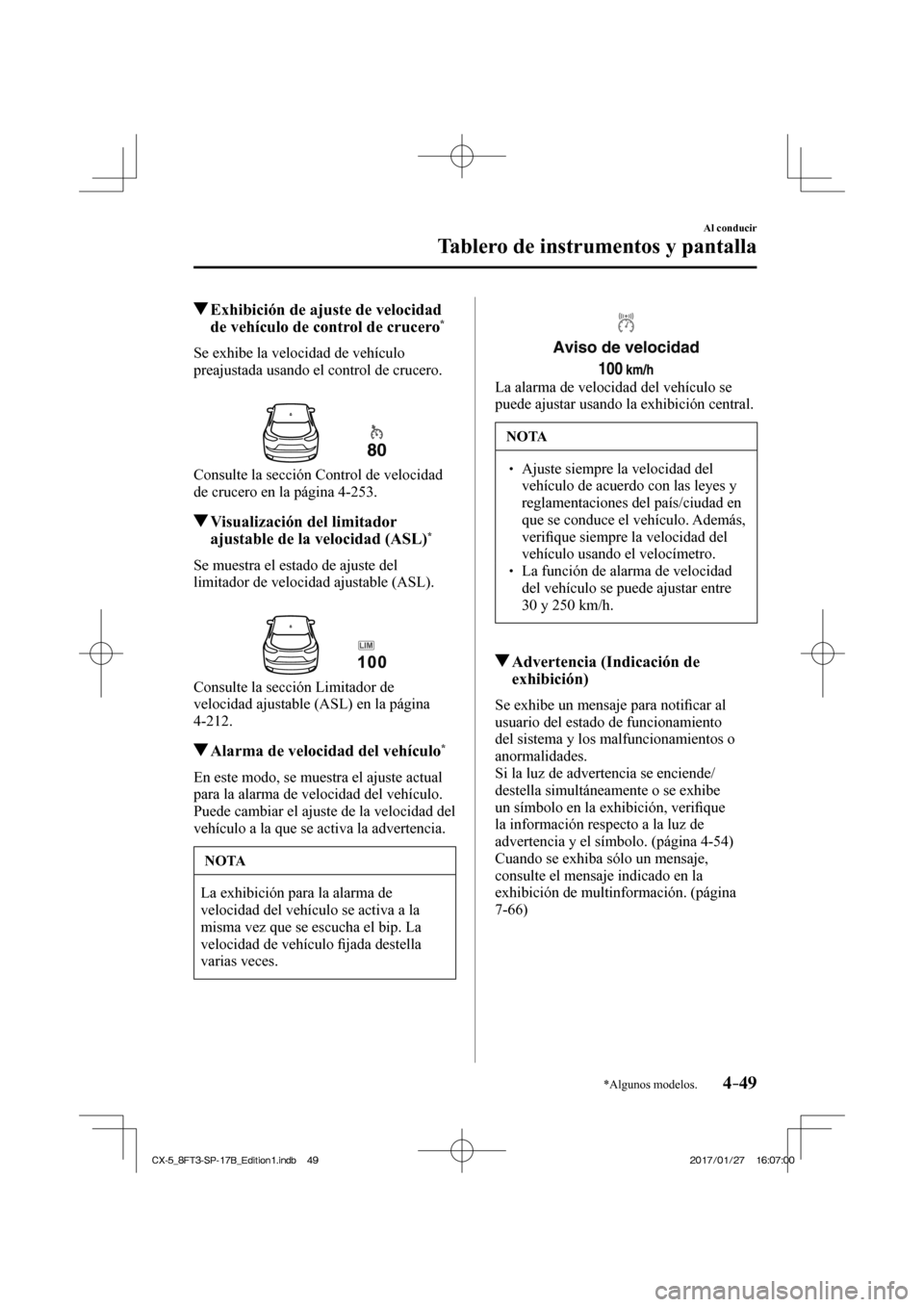

Exhibición de ajuste de velocidad de vehículo de control de crucero *
Se exhibe la velocidad de vehículo
preajustada usando el control de crucero.
Consulte la sección Control de velocidad
de crucero en la página 4-253 .
Visualización del limitador ajustable de la velocidad (ASL) *
Se muestra el estado de ajuste del
limitador de velocidad ajustable (ASL).
Consulte la sección Limitador de
velocidad ajustable (ASL) en la página
4-212 .
Alarma de velocidad del vehículo *
En este modo, se muestra el ajuste actual
para la alarma de velocidad del vehículo.
Puede cambiar el ajuste de la velocidad del
vehículo a la que se activa la advertencia.
NOTA
La exhibición para la alarma de
velocidad del vehículo se activa a la
misma vez que se escucha el bip. La
velocidad de vehículo fi jada destella
varias veces.
La alarma de velocidad del vehículo se
puede ajustar usando la exhibición central.
NOTA
Ajuste siempre la velocidad del vehículo de acuerdo con las leyes y
reglamentaciones del país/ciudad en
que se conduce el vehículo. Además,
verifi que siempre la velocidad del
vehículo usando el velocímetro.
La función de alarma de velocidad del vehículo se puede ajustar entre
30 y 250 km/h.
Advertencia (Indicación de exhibición)
Se exhibe un mensaje para noti fi car al
usuario del estado de funcionamiento
del sistema y los malfuncionamientos o
anormalidades.
Si la luz de advertencia se enciende/
destella simultáneamente o se exhibe
un símbolo en la exhibición, veri fi que
la información respecto a la luz de
advertencia y el símbolo. (página 4-54 )
Cuando se exhiba sólo un mensaje,
consulte el mensaje indicado en la
exhibición de multinformación. (página
7-66 )
CX-5_8FT3-SP-17B_Edition1.indb 49 CX-5_8FT3-SP-17B_Edition1.indb 49 2017/01/27 16:07:00
2017/01/27 16:07:00
Page 230 of 874
4–50
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos.

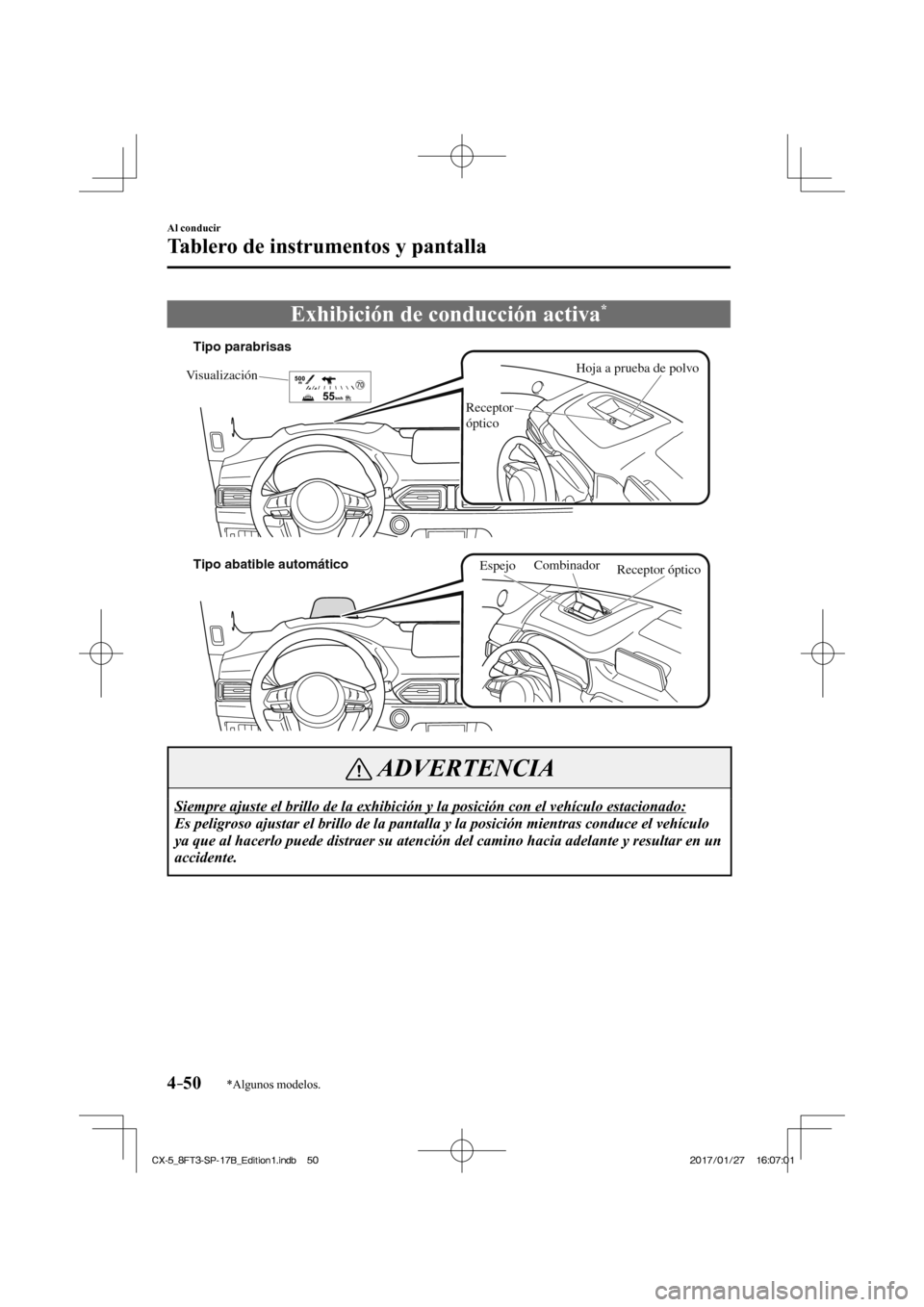

Exhibición de conducción activa *
Hoja a prueba de polvo
Visualización
Receptor
óptico
Tipo parabrisas
Tipo abatible automático
Combinador
Receptor óptico
Espejo
ADVERTENCIA
Siempre ajuste el brillo de la exhibición y la posición con el veh\
ículo estacionado:
Es peligroso ajustar el brillo de la pantalla y la posición mientras \
conduce el vehículo
ya que al hacerlo puede distraer su atención del camino hacia adelant\
e y resultar en un
accidente.
CX-5_8FT3-SP-17B_Edition1.indb 50 CX-5_8FT3-SP-17B_Edition1.indb 50 2017/01/27 16:07:01
2017/01/27 16:07:01
Page 231 of 874

4–51
Al conducir
Tablero de instrumentos y pantalla
PRECAUCIÓN
(Con tipo abatible automático) No intente ajustar el ángulo o abra/cierre manualmente la exhibició\
n de conducción
activa. Las huellas dactilares en la exhibición di fi cultarán la visión y el uso de
demasiada fuerza al usarla podría resultar en daños.
(Con tipo abatible automático) No coloque objetos cerca de la exhibición de conducción activa. La\
exhibición de
conducción activa podría no funcionar o cualquier interferencia co\
n su funcionamiento
podría provocar daños.
No coloque bebidas cerca de la exhibición de conducción activa. Si\
agua u otros líquidos salpican la exhibición de conducción activa, se podrí\
a dañar.
No coloque objetos encima de la pantalla de visualización de conducci\
ón activa ni aplique adhesivos a la hoja a prueba de polvo/receptor óptico pues po\
drían causar
interferencias.
Hay un sensor integrado para controlar la luminosidad de la exhibició\
n. Si se cubre el receptor óptico, la luminosidad de la exhibición se reducirá ha\
ciendo que la exhibición
resulte difícil de ver.
No permita que luz intensa incida en el receptor óptico. De lo contra\
rio, podría ocasionar daños.
NOTA
El uso de gafas de sol polarizadas reducirá la visibilidad del visual\
izador de conducción activa debido a las características del visualizador.
Si se desconecta la batería y se vuelve a conectar o la batería ti\
ene poca carga, se podría desviar de la posición ajustada.
La exhibición puede resultar difícil de ver o verse temporariament\
e afectada por las condiciones del tiempo como la lluvia, nieve, luz y temperatura.
Si se desmonta el sistema de audio, no se podrá usar el visualizador \
de conducción activa.
CX-5_8FT3-SP-17B_Edition1.indb 51 CX-5_8FT3-SP-17B_Edition1.indb 51 2017/01/27 16:07:01
2017/01/27 16:07:01
Page 232 of 874

4–52
Al conducir
Tablero de instrumentos y pantalla

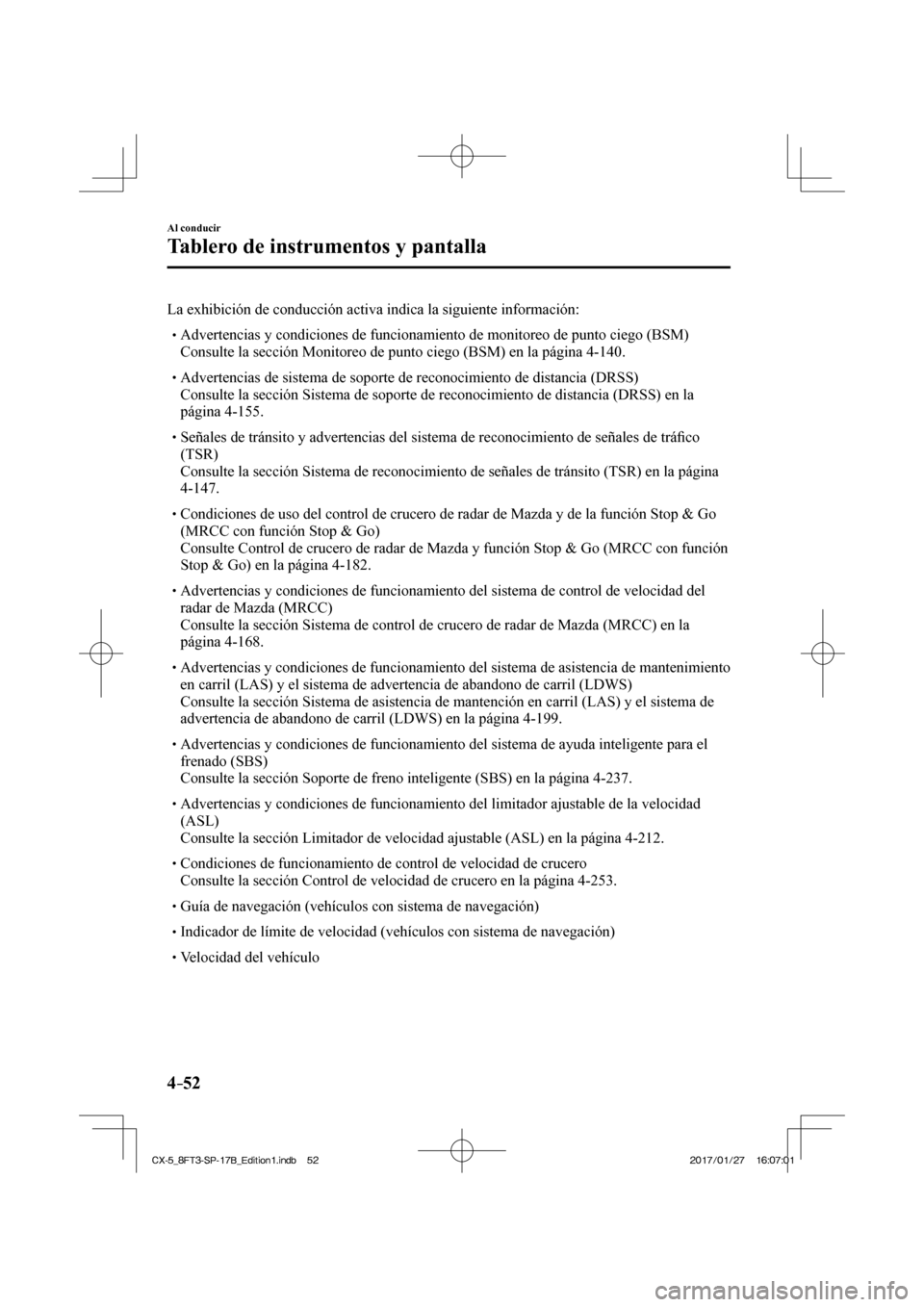

La exhibición de conducción activa indica la siguiente informació\
n: Advertencias y condiciones de funcionamiento de monitoreo de punto ciego\
(BSM) Consulte la sección Monitoreo de punto ciego (BSM) en la página \
4-140 . Advertencias de sistema de soporte de reconocimiento de distancia (DRSS\
) Consulte la sección Sistema de soporte de reconocimiento de distancia\
(DRSS) en la página 4-155 .
Señales de tránsito y advertencias del sistema de reconocimiento d\
e señales de trá fi co
(TSR)
Consulte la sección Sistema de reconocimiento de señales de trá\
nsito (TSR) en la página 4-147 .
Condiciones de uso del control de crucero de radar de Mazda y de la func\
ión Stop & Go (MRCC con función Stop & Go)
Consulte Control de crucero de radar de Mazda y función Stop & Go (M\
RCC con función Stop & Go) en la página 4-182 .
Advertencias y condiciones de funcionamiento del sistema de control de v\
elocidad del radar de Mazda (MRCC)
Consulte la sección Sistema de control de crucero de radar de Mazda (\
MRCC) en la página 4-168 .
Advertencias y condiciones de funcionamiento del sistema de asistencia d\
e mantenimiento en carril (LAS) y el sistema de advertencia de abandono de carril (LD\
WS)
Consulte la sección Sistema de asistencia de mantención en carril \
(LAS) y el sistema de advertencia de abandono de carril (LDWS) en la página 4-199 .
Advertencias y condiciones de funcionamiento del sistema de ayuda inteli\
gente para el
frenado (SBS)
Consulte la sección Soporte de freno inteligente (SBS) en la pág\
ina 4-237 . Advertencias y condiciones de funcionamiento del limitador ajustable de \
la velocidad (ASL)
Consulte la sección Limitador de velocidad ajustable (ASL) en la pá\
gina 4-212 . Condiciones de funcionamiento de control de velocidad de crucero Consulte la sección Control de velocidad de crucero en la página \
4-253 . Guía de navegación (vehículos con sistema de navegación) Indicador de límite de velocidad (vehículos con sistema de navega\
ción) Velocidad del vehículo
CX-5_8FT3-SP-17B_Edition1.indb 52
CX-5_8FT3-SP-17B_Edition1.indb 52 2017/01/27 16:07:01
2017/01/27 16:07:01
