2018 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

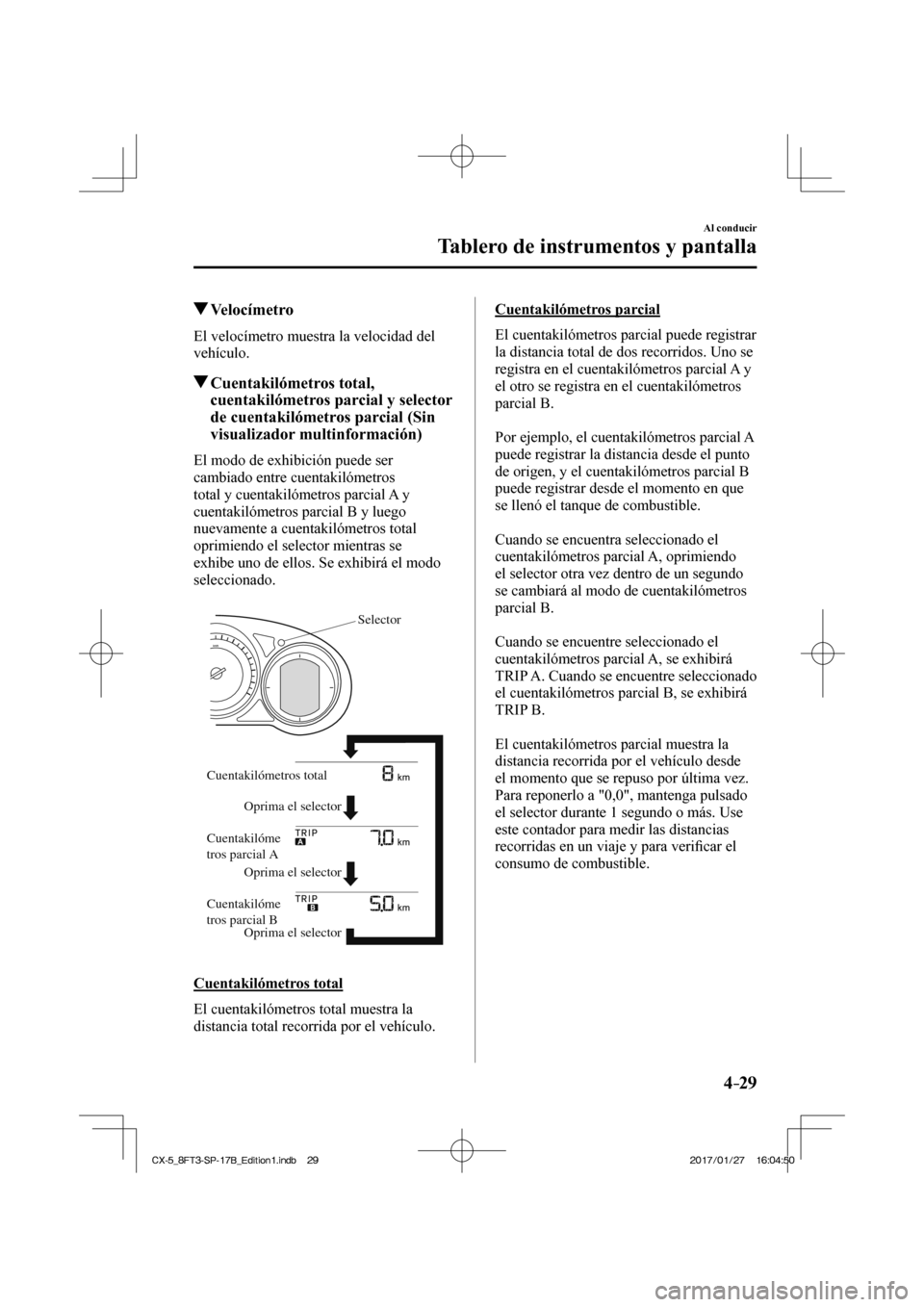

4–29
Al conducir
Tablero de instrumentos y pantalla
Velocímetro
El velocímetro muestra la velocidad del
vehículo.
Cuentakilómetros total, cuentakilómetros parcial y selector
de cuentakilómetros parcial (Sin
visualizador multinformación)
El modo de exhibición puede ser
cambiado entre cuentakilómetros
total y cuentakilómetros parcial A y
cuentakilómetros parcial B y luego
nuevamente a cuentakilómetros total
oprimiendo el selector mientras se
exhibe uno de ellos. Se exhibirá el modo
seleccionado.


Selector
Oprima el selector Oprima el selector
Oprima el selector
Cuentakilómetros total
Cuentakilóme
tros parcial A
Cuentakilóme
tros parcial B


Cuentakilómetros total
El cuentakilómetros total muestra la
distancia total recorrida por el vehículo.
Cuentakilómetros parcial
El cuentakilómetros parcial puede registrar
la distancia total de dos recorridos. Uno se
registra en el cuentakilómetros parcial A y
el otro se registra en el cuentakilómetros
parcial B.

Por ejemplo, el cuentakilómetros parcial A
puede registrar la distancia desde el punto
de origen, y el cuentakilómetros parcial B
puede registrar desde el momento en que
se llenó el tanque de combustible.

Cuando se encuentra seleccionado el
cuentakilómetros parcial A, oprimiendo
el selector otra vez dentro de un segundo
se cambiará al modo de cuentakilómetros
parcial B.

Cuando se encuentre seleccionado el
cuentakilómetros parcial A, se exhibirá
TRIP A. Cuando se encuentre seleccionado
el cuentakilómetros parcial B, se exhibirá
TRIP B.

El cuentakilómetros parcial muestra la
distancia recorrida por el vehículo desde
el momento que se repuso por última vez.
Para reponerlo a "0,0", mantenga pulsado
el selector durante 1 segundo o más. Use
este contador para medir las distancias
recorridas en un viaje y para veri fi car el
consumo de combustible.
CX-5_8FT3-SP-17B_Edition1.indb 29 CX-5_8FT3-SP-17B_Edition1.indb 29 2017/01/27 16:04:50
2017/01/27 16:04:50

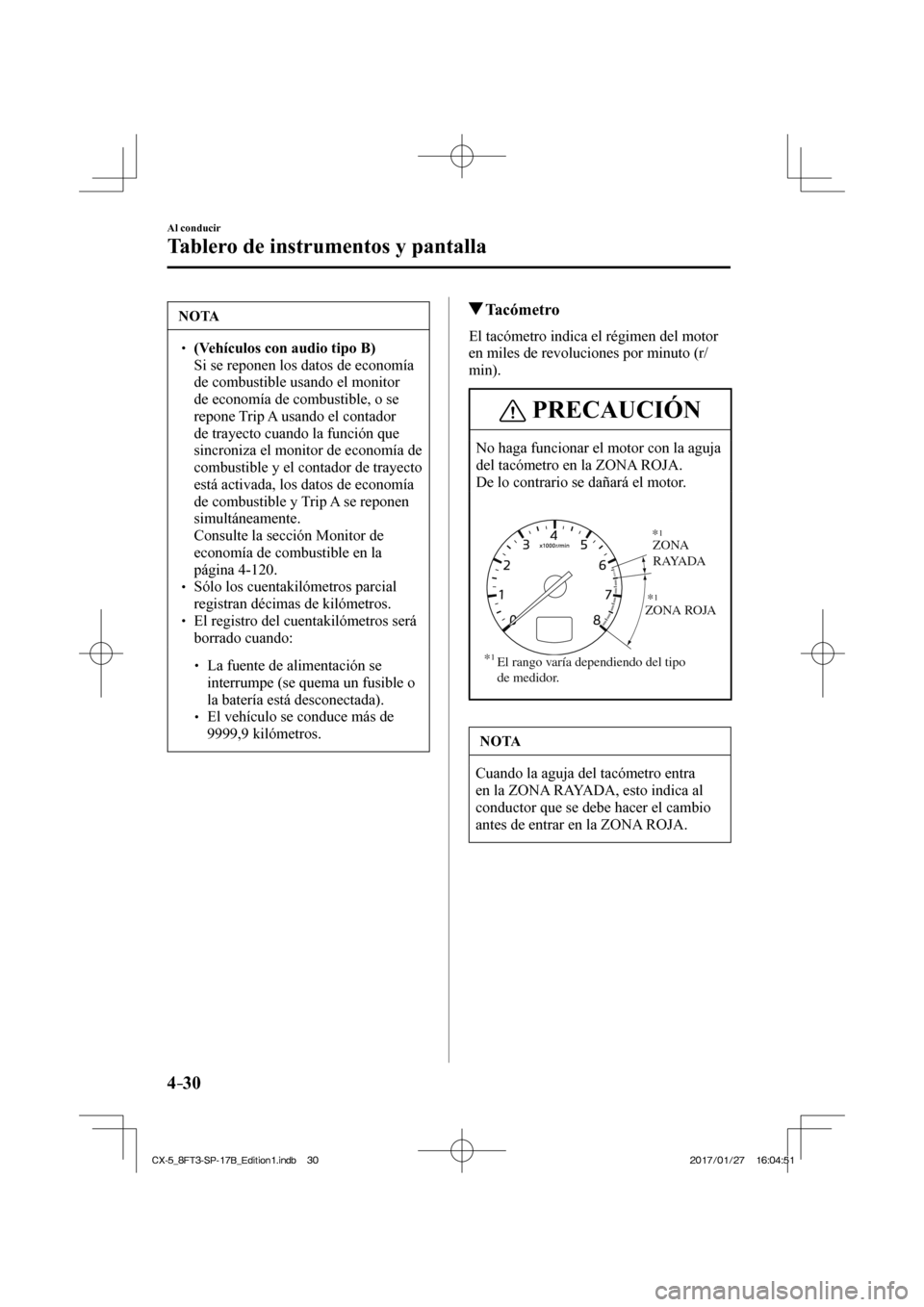

4–30
Al conducir
Tablero de instrumentos y pantalla
NOTA
 (Vehículos con audio tipo B)  Si se reponen los datos de economía
de combustible usando el monitor
de economía de combustible, o se
repone Trip A usando el contador
de trayecto cuando la función que
sincroniza el monitor de economía de
combustible y el contador de trayecto
está activada, los datos de economía
de combustible y Trip A se reponen
simultáneamente.
 Consulte la sección Monitor de economía de combustible en la
página 4-120 .
 Sólo los cuentakilómetros parcial registran décimas de kilómetros.
 El registro del cuentakilómetros será borrado cuando:
 La fuente de alimentación se interrumpe (se quema un fusible o
la batería está desconectada).
 El vehículo se conduce más de 9999,9 kilómetros.
Tacómetro
El tacómetro indica el régimen del motor
en miles de revoluciones por minuto (r/
min).
PRECAUCIÓN
No haga funcionar el motor con la aguja
del tacómetro en la ZONA ROJA.
De lo contrario se dañará el motor.

ZONA
RAYADA
ZONA ROJA
*
1El rango varía dependiendo del tipo
de medidor. *
1
*1

NOTA
Cuando la aguja del tacómetro entra
en la ZONA RAYADA, esto indica al
conductor que se debe hacer el cambio
antes de entrar en la ZONA ROJA.
CX-5_8FT3-SP-17B_Edition1.indb 30 CX-5_8FT3-SP-17B_Edition1.indb 30
2017/01/27 16:04:51
2017/01/27 16:04:51

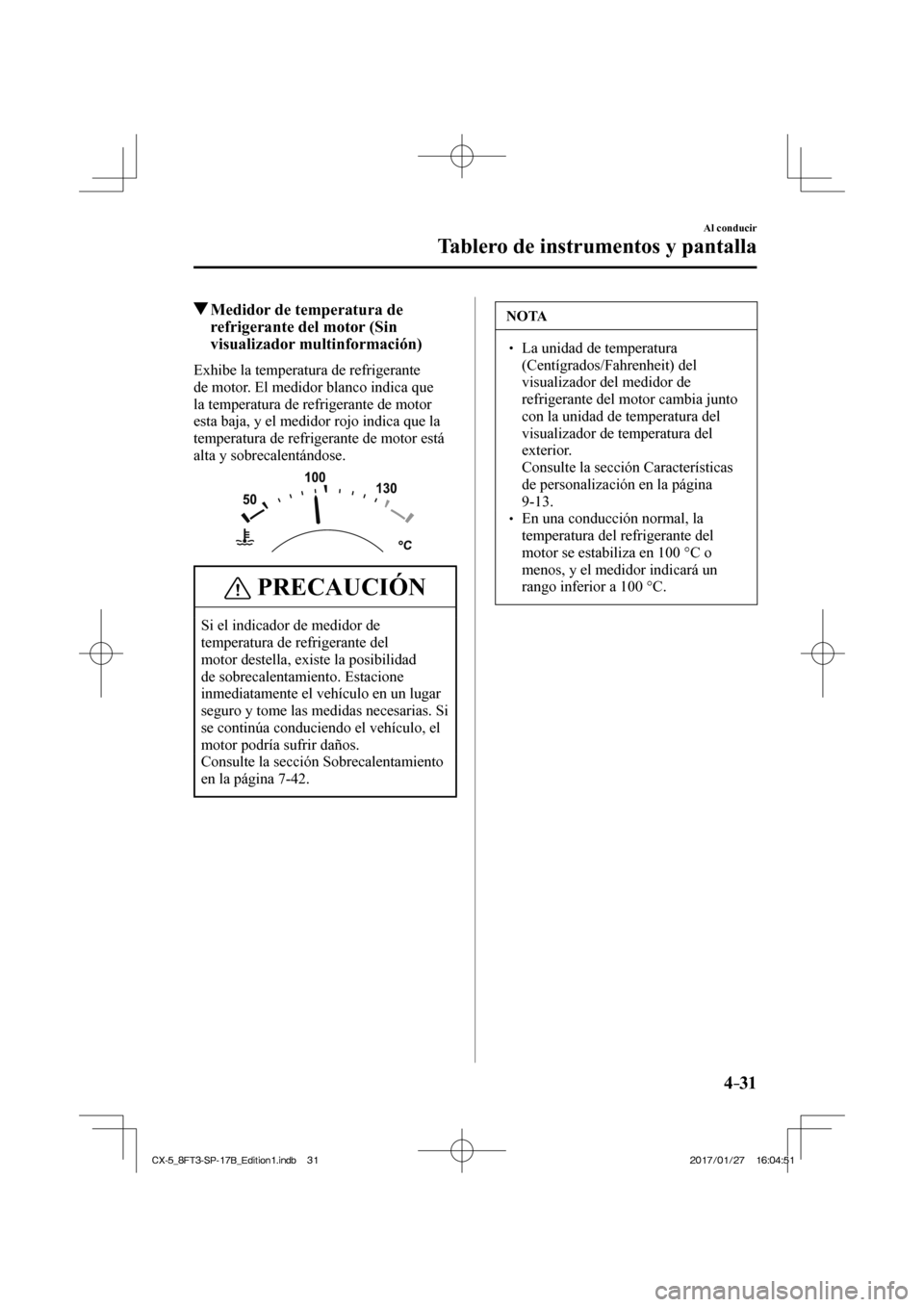

4–31
Al conducir
Tablero de instrumentos y pantalla
Medidor de temperatura de refrigerante del motor (Sin
visualizador multinformación)
Exhibe la temperatura de refrigerante
de motor. El medidor blanco indica que
la temperatura de refrigerante de motor
esta baja, y el medidor rojo indica que la
temperatura de refrigerante de motor está
alta y sobrecalentándose.


PRECAUCIÓN
Si el indicador de medidor de
temperatura de refrigerante del
motor destella, existe la posibilidad
de sobrecalentamiento. Estacione
inmediatamente el vehículo en un lugar
seguro y tome las medidas necesarias. Si
se continúa conduciendo el vehículo, el
motor podría sufrir daños.
Consulte la sección Sobrecalentamiento
en la página 7-42 .
NOTA
 La unidad de temperatura (Centígrados/Fahrenheit) del
visualizador del medidor de
refrigerante del motor cambia junto
con la unidad de temperatura del
visualizador de temperatura del
exterior.
 Consulte la sección Características de personalización en la página
9-13 .
 En una conducción normal, la temperatura del refrigerante del
motor se estabiliza en 100 °C o
menos, y el medidor indicará un
rango inferior a 100 °C.
CX-5_8FT3-SP-17B_Edition1.indb 31 CX-5_8FT3-SP-17B_Edition1.indb 31 2017/01/27 16:04:51
2017/01/27 16:04:51

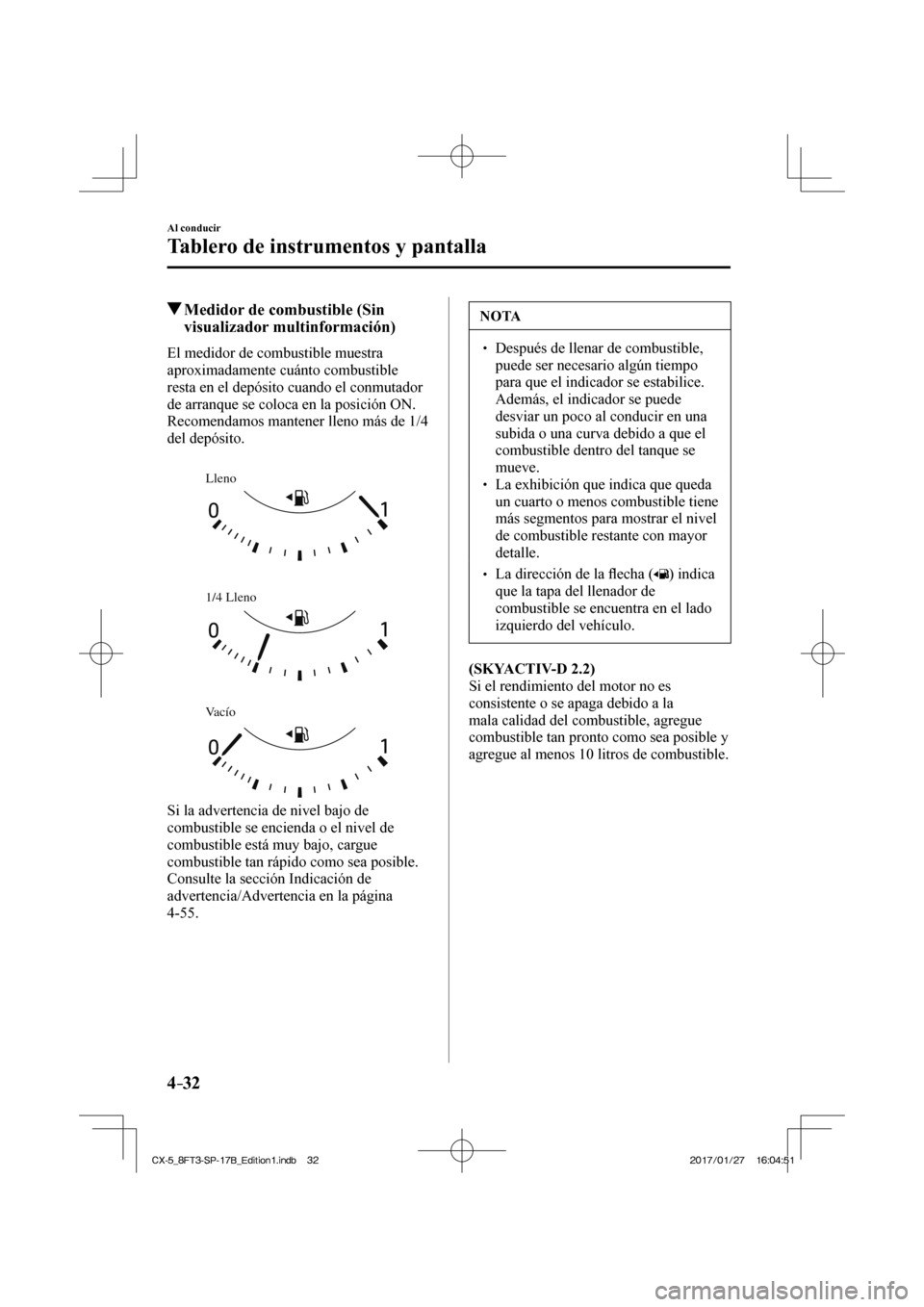

4–32
Al conducir
Tablero de instrumentos y pantalla
Medidor de combustible (Sin visualizador multinformación)
El medidor de combustible muestra
aproximadamente cuánto combustible
resta en el depósito cuando el conmutador
de arranque se coloca en la posición ON.
Recomendamos mantener lleno más de 1/4
del depósito.


Lleno
1/4 Lleno
Vacío

Si la advertencia de nivel bajo de
combustible se encienda o el nivel de
combustible está muy bajo, cargue
combustible tan rápido como sea posible.
Consulte la sección Indicación de
advertencia/Advertencia en la página
4-55 .
NOTA
 Después de llenar de combustible, puede ser necesario algún tiempo
para que el indicador se estabilice.
Además, el indicador se puede
desviar un poco al conducir en una
subida o una curva debido a que el
combustible dentro del tanque se
mueve.
 La exhibición que indica que queda un cuarto o menos combustible tiene
más segmentos para mostrar el nivel
de combustible restante con mayor
detalle.
 La dirección de la fl echa ( ) indica
que la tapa del llenador de
combustible se encuentra en el lado
izquierdo del vehículo.
(SKYACTIV-D 2.2)
Si el rendimiento del motor no es
consistente o se apaga debido a la
mala calidad del combustible, agregue
combustible tan pronto como sea posible y
agregue al menos 10 litros de combustible.
CX-5_8FT3-SP-17B_Edition1.indb 32 CX-5_8FT3-SP-17B_Edition1.indb 32 2017/01/27 16:04:51
2017/01/27 16:04:51

4–33
Al conducir
Tablero de instrumentos y pantalla
Iluminación del grupo de instrumentos
(Sin control de luz automático)
Cuando las luces de posición están
encendidas con el encendido en la posición
ON, el brillo de la iluminación del panel
de instrumentos se muestra atenuada.
(Con control de luz automático)
Cuando las luces de posición están
encendidas con el encendido en la posición
ON, el brillo de la iluminación del panel
de instrumentos se muestra atenuada. Sin
embargo, cuando el sensor de luz detecta
que el área alrededor está iluminada
como cuando las luces de posición están
encendidas durante el día, la iluminación
del tablero no se atenúa.
NOTA
 (Con control de luz automático)  Cuando el encendido está en ON a
última hora de la tarde o al amanecer,
la iluminación del tablero se atenúa
durante varios segundos hasta que el
sensor de luz detecta la iluminación
en el área alrededor sin embargo,
el atenuador de iluminación podría
cancelarse después que se detecta la
iluminación.
 Cuando las luces de posición están encendidas, se enciende el indicador
de luces de posición en el grupo de
instrumentos.
 Consulte la sección Faros en la página 4-79 .
El brillo del panel de instrumentos y la
iluminación del panel de instrumentos se
puede ajustar girando la perilla.
 El brillo disminuye girando la perilla hacia la izquierda. Se puede escuchar un
bip cuando se gira la perilla a la posición
de mayor brillo.
 El brillo aumenta girando la perilla hacia la derecha.


Para oscurecer
Para aclarar

Función para cancelación del atenuador
de iluminación
El atenuador de iluminación se puede
cancelar girando la perilla de iluminación
del grupo de instrumentos hacia la derecha
hasta que se escuche un pitido mientras
el tablero de instrumentos está atenuado
con el conmutador de arranque en ON. Si
la visibilidad del grupo de instrumentos
se ve reducida por el re fl ejo de la luz
de alrededor, cancele el atenuador de
iluminación.
CX-5_8FT3-SP-17B_Edition1.indb 33 CX-5_8FT3-SP-17B_Edition1.indb 33 2017/01/27 16:04:51
2017/01/27 16:04:51

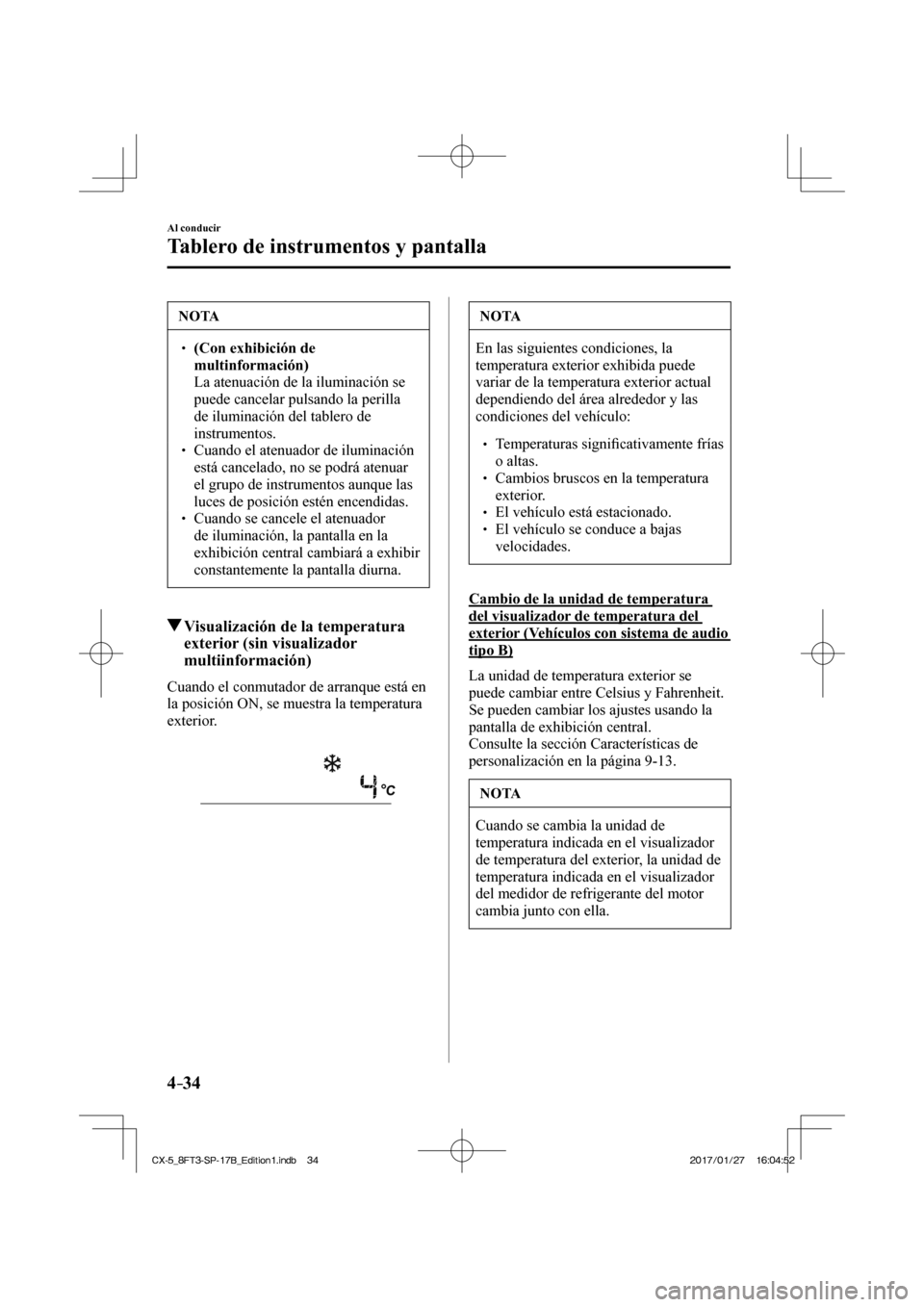

4–34
Al conducir
Tablero de instrumentos y pantalla
NOTA
 (Con exhibición de
multinformación)
 La atenuación de la iluminación se
puede cancelar pulsando la perilla
de iluminación del tablero de
instrumentos.
 Cuando el atenuador de iluminación está cancelado, no se podrá atenuar
el grupo de instrumentos aunque las
luces de posición estén encendidas.
 Cuando se cancele el atenuador de iluminación, la pantalla en la
exhibición central cambiará a exhibir
constantemente la pantalla diurna.
Visualización de la temperatura exterior (sin visualizador
multiinformación)
Cuando el conmutador de arranque está en
la posición ON, se muestra la temperatura
exterior.



NOTA
En las siguientes condiciones, la
temperatura exterior exhibida puede
variar de la temperatura exterior actual
dependiendo del área alrededor y las
condiciones del vehículo:
 Temperaturas signi fi cativamente frías
o altas.
 Cambios bruscos en la temperatura exterior.
 El vehículo está estacionado. El vehículo se conduce a bajas velocidades.
Cambio de la unidad de temperatura
del visualizador de temperatura del
exterior (Vehículos con sistema de audio
tipo B)
La unidad de temperatura exterior se
puede cambiar entre Celsius y Fahrenheit.
Se pueden cambiar los ajustes usando la
pantalla de exhibición central.
Consulte la sección Características de
personalización en la página 9-13 .
NOTA
Cuando se cambia la unidad de
temperatura indicada en el visualizador
de temperatura del exterior, la unidad de
temperatura indicada en el visualizador
del medidor de refrigerante del motor
cambia junto con ella.
CX-5_8FT3-SP-17B_Edition1.indb 34 CX-5_8FT3-SP-17B_Edition1.indb 34 2017/01/27 16:04:52
2017/01/27 16:04:52

4–35
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos.
Luz de aviso de temperatura exterior *
Cuando la temperatura exterior es baja, la
indicación parpadea y se escucha un pitido
para advertirle de la posibilidad de hielo
en el camino.
Si la temperatura del exterior es inferior a
aproximadamente 4 °C, el visualizador de
la temperatura del exterior y la marca

parpadean durante diez segundos y se
escucha un bip.
NOTA
Si la temperatura exterior es menor a
-20 °C, no sonará el bip. Sin embargo, la
marca
se encenderá.
Visualización del limitador de velocidad ajustable (Sin
visualizador multinformación)
*
Se muestra el estado de ajuste del
limitador de velocidad ajustable (ASL).



Visualización de ajuste de velocidad de vehículo de control de
crucero (Sin visualizador
multinformación)
*
Se exhibe la velocidad de vehículo
preajustada usando el control de crucero.

(Modelo europeo)


(Excepto modelo europeo)


Ordenador de a bordo e interruptor INFO (Sin visualizador
multinformación)
Se puede seleccionar la siguiente
información pulsando el interruptor INFO
con el encendido en la posición ON.
 Modo de distancia a recorrer con combustible disponible
 Modo de consumo medio de combustible
 Modo de consumo de combustible actual

Si tiene un problema con su computadora
de abordo, consulte a un técnico experto,
le recomendamos un técnico autorizado
Mazda.
CX-5_8FT3-SP-17B_Edition1.indb 35 CX-5_8FT3-SP-17B_Edition1.indb 35 2017/01/27 16:04:52
2017/01/27 16:04:52

4–36
Al conducir
Tablero de instrumentos y pantalla
Modo de distancia a recorrer con
combustible disponible
Este modo muestra la distancia
aproximada que puede recorrer con el
combustible restante basándose en el
consumo de combustible.

La distancia para estar vacío será calculada
y exhibida cada segundo.
(Modelo europeo)

(Excepto modelo europeo)


NOTA
 A pesar que la exhibición de distancia a recorrer con combustible
disponible puede indicar que se
puede recorrer bastante antes de
tener que cargar combustible, se
recomienda cargar combustible
lo antes posible si el nivel de
combustible está muy bajo o se ha
encendido la advertencia de nivel
bajo de combustible.
 La exhibición podría no cambiar a menos que agregue más de
aproximadamente 9 litros de
combustible.
 La distancia restante hasta vaciarse es la distancia aproximada
restante que se puede conducir
el vehículo hasta que todas las
marcas de graduación en el medidor
de combustible (indicando el
suministro de combustible restante)
desaparezcan.
 Si no hay información de ahorro de combustible antigua como al
comprar el vehículo por primera vez
o la información ha sido borrada
al desconectar los cables de la
batería, la distancia a recorrer con
combustible disponible/rango puede
ser diferente de la cantidad indicada.
CX-5_8FT3-SP-17B_Edition1.indb 36 CX-5_8FT3-SP-17B_Edition1.indb 36 2017/01/27 16:04:52
2017/01/27 16:04:52
