2018 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

5–19
Características interiores
Antes de usar el sistema de audio
Modo AUX/USB
Se puede escuchar el audio desde los
altavoces del vehículo conectando a la
toma auxiliar una unidad de audio portátil
disponible comercialmente.
Se necesita un cable con mini conector
estéreo sin impedancia (3,5
) disponible
comercialmente. Consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda para más detalles.
Además, se puede reproducir el audio
de un dispositivo de audio del vehículo
conectando el dispositivo USB al puerto
USB.
NOTA
(Tipo B)
La ranura de tarjeta SD para el sistema
de navegación. Para vehículos con
sistema de navegación, se inserta y se
usa la tarjeta SD (genuina de Mazda)
con datos de mapas almacenados.
Tipo A


Toma auxiliar/Puerto USB Tipo B


Puerto USB
Toma auxiliar


Cómo usar el modo AUX (Tipo A) .............................. página 5-36

Cómo usar el modo USB (Tipo A) .............................. página 5-38

Cómo usar el modo iPod (Tipo A) .............................. página 5-42

Cómo usar el modo AUX (Tipo B) ............................ página 5-107

Cómo usar el modo USB (Tipo B) ............................ página 5-108
ADVERTENCIA
No ajuste la unidad de audio portátil o
producto similar mientras conduce el
vehículo:
Ajustar la unidad de audio portátil o
producto similar mientras conduce
el vehículo es peligroso pues puede
distraer su atención de la conducción
del vehículo lo que puede conducir a
un accidente grave. Siempre ajuste
la unidad de audio portátil o similar
mientras el vehículo está parado.
CX-5_8FT3-SP-17B_Edition1.indb 19 CX-5_8FT3-SP-17B_Edition1.indb 19 2017/01/27 16:08:30
2017/01/27 16:08:30

5–20
Características interiores
Antes de usar el sistema de audio
PRECAUCIÓN
Dependiendo del dispositivo de audio
portátil, podría escucharse ruido cuando
se conecta el dispositivo al conector de
accesorios. (Si se escucha ruidos, no use
el conector de accesorio.)
NOTA
 Este modo podría no ser usable dependiendo del dispositivo de audio
portátil conectado.
 Antes de usar la toma auxiliar/puerto USB, consulte el manual de
instrucciones para el dispositivo de
audio portátil.
 Utilice un mini conector estéreo sin impedancia (3,5
) disponible
comercialmente para conectar la
unidad de audio portátil a la toma
auxiliar. Antes de usar el toma
auxiliar, lea las instrucciones del
fabricante para conectar una unidad
de audio portátil al toma auxiliar.
 Para evitar que la batería se descargue, no use el toma auxiliar
durante largos períodos de tiempo
con el motor apagado o en marcha en
vacío.
 Cuando conecte un dispositivo a la toma auxiliar o el puerto USB, se
pueden sentir ruidos dependiendo
del dispositivo conectado. Si
el dispositivo está conectado
al conector de accesorios del
vehículo, se puede reducir el ruido
desconectándolo del conector de
accesorios.

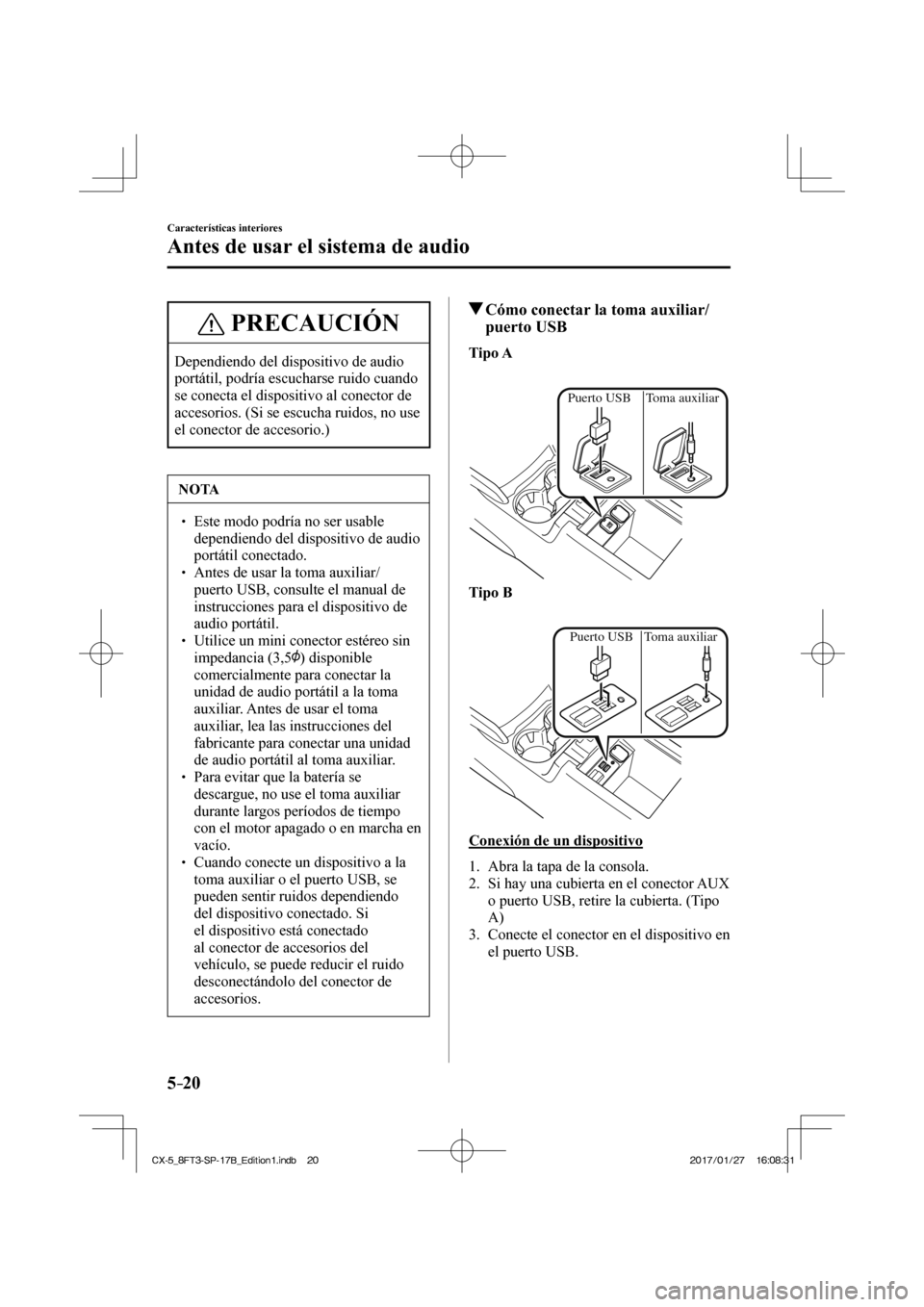

Cómo conectar la toma auxiliar/puerto USB
Tipo A


Puerto USB Toma auxiliar

Tipo B


Puerto USB Toma auxiliar

Conexión de un dispositivo
1. Abra la tapa de la consola.
2. Si hay una cubierta en el conector AUX o puerto USB, retire la cubierta. (Tipo
A)
3. Conecte el conector en el dispositivo en el puerto USB.

CX-5_8FT3-SP-17B_Edition1.indb 20 CX-5_8FT3-SP-17B_Edition1.indb 20 2017/01/27 16:08:31
2017/01/27 16:08:31

5–21
Características interiores
Antes de usar el sistema de audio
Conexión con cable conector
1. Abra la tapa de la consola.
2. Si hay una cubierta en el conector AUX o puerto USB, retire la cubierta. (Tipo
A)
3. Conecte el conector de dispositivo/ cable conector al conector auxiliar/
puerto USB. Pase el cable del conector/
conector de dispositivo a través de la
muesca en la consola y conecte.

ADVERTENCIA
No permita que el cable de enchufe
de conexión se enrede con la palanca
de cambio (transmisión manual) o
la palanca selectora (transmisión
automática):
Permitir que el cable de conector
se enrede con la palanca de cambio
(transmisión manual) o la palanca
selectora (transmisión automática)
es peligroso pues puede interferir
con la conducción, resultando en un
accidente.
PRECAUCIÓN
No coloque objetos o aplique fuerza
innecesaria al toma auxiliar/puerto USB
con el conector conectado.
NOTA
 Inserte fi rmemente el conector en la
toma auxiliar/puerto USB.
 Inserte o quite el conector con el conector perpendicular al agujero de
la toma auxiliar/puerto USB.
 Inserte o quite el conector sosteniéndolo por su base.
CX-5_8FT3-SP-17B_Edition1.indb 21 CX-5_8FT3-SP-17B_Edition1.indb 21 2017/01/27 16:08:31
2017/01/27 16:08:31

5–22
Características interiores
Antes de usar el sistema de audio
*Algunos modelos.

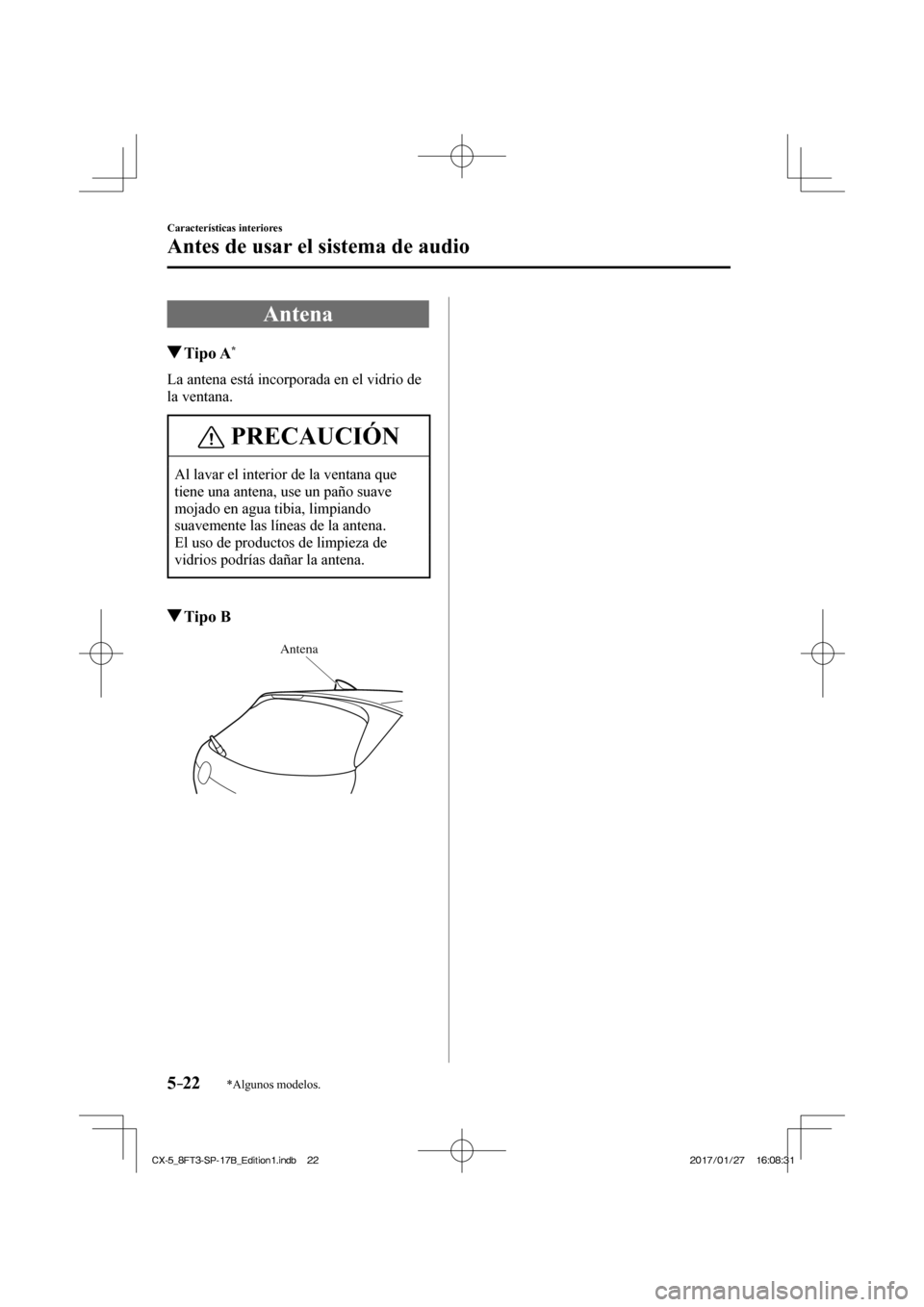

Antena
Tipo A *
La antena está incorporada en el vidrio de
la ventana.
PRECAUCIÓN
Al lavar el interior de la ventana que
tiene una antena, use un paño suave
mojado en agua tibia, limpiando
suavemente las líneas de la antena.
El uso de productos de limpieza de
vidrios podrías dañar la antena.
Tipo B

Antena

CX-5_8FT3-SP-17B_Edition1.indb 22 CX-5_8FT3-SP-17B_Edition1.indb 222017/01/27 16:08:31
2017/01/27 16:08:31

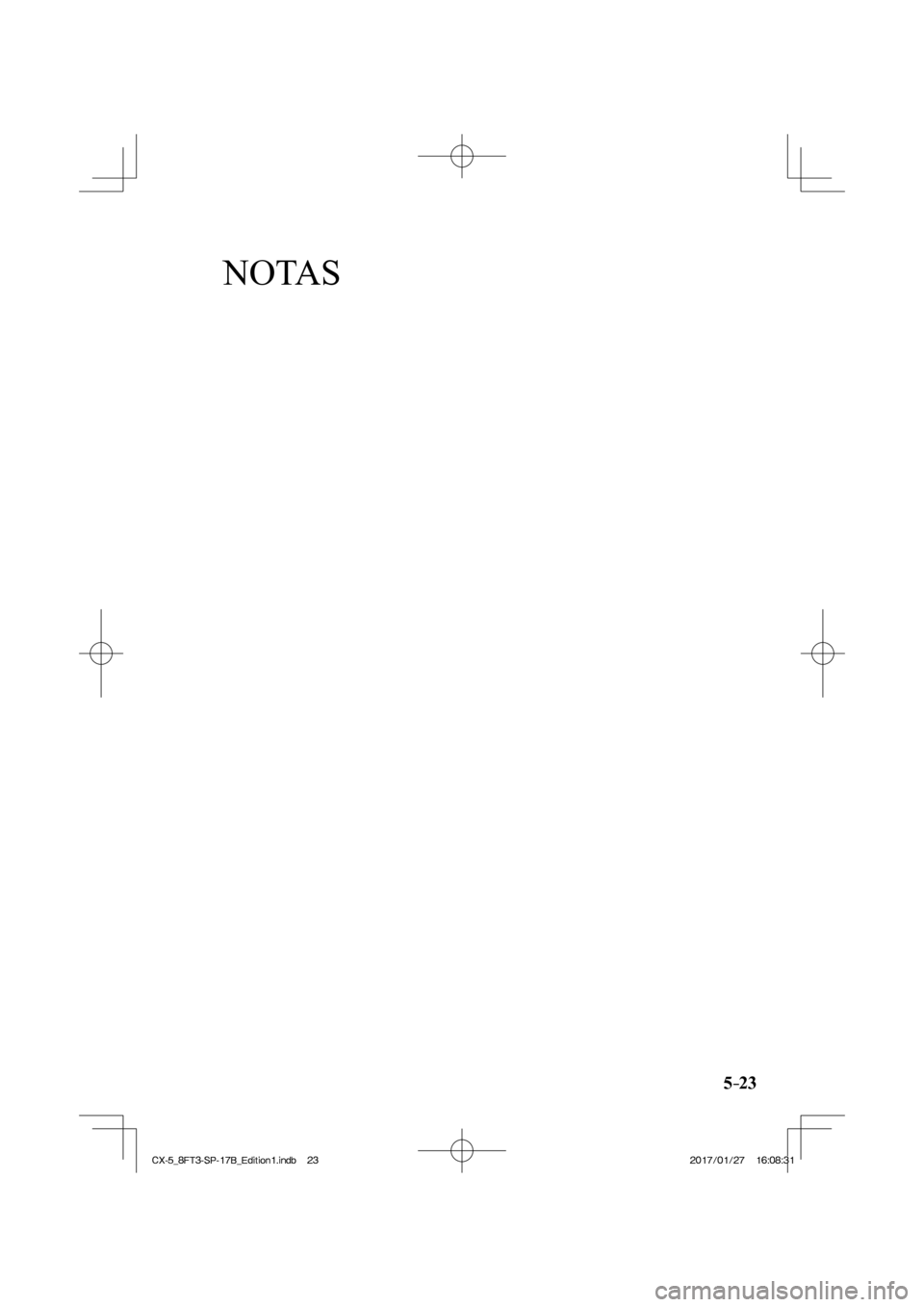

NOTAS
5–23
CX-5_8FT3-SP-17B_Edition1.indb 23
CX-5_8FT3-SP-17B_Edition1.indb 232017/01/27 16:08:31
2017/01/27 16:08:31

5–24
Características interiores
Unidad de audio [tipo A (sin pantalla táctil)]

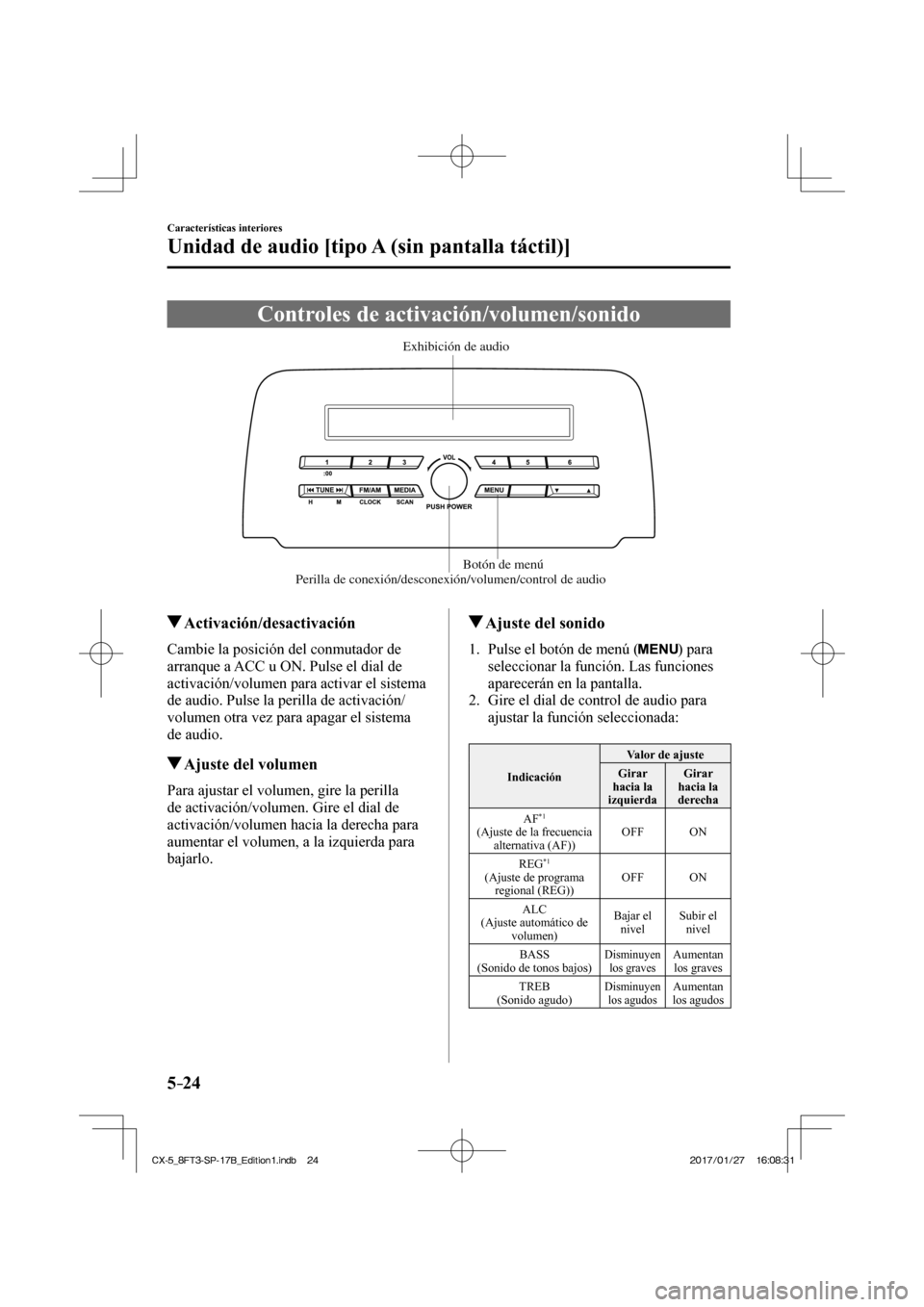

Controles de activación/volumen/sonido
Perilla de conexión/desconexión/volumen/control de audioBotón de menú
Exhibición de audio
Activación/desactivación
Cambie la posición del conmutador de
arranque a ACC u ON. Pulse el dial de
activación/volumen para activar el sistema
de audio. Pulse la perilla de activación/
volumen otra vez para apagar el sistema
de audio.
Ajuste del volumen
Para ajustar el volumen, gire la perilla
de activación/volumen. Gire el dial de
activación/volumen hacia la derecha para
aumentar el volumen, a la izquierda para
bajarlo.
Ajuste del sonido
1. Pulse el botón de menú ( ) para
seleccionar la función. Las funciones
aparecerán en la pantalla.
2. Gire el dial de control de audio para ajustar la función seleccionada:

Indicación Valor de ajuste
Girar
hacia la
izquierda Girar
hacia la
derecha
AF
*1
(Ajuste de la frecuencia alternativa (AF)) OFF ON
REG
*1
(Ajuste de programa regional (REG)) OFF ON
ALC
(Ajuste automático de volumen) Bajar el
nivel Subir el
nivel
BASS
(Sonido de tonos bajos)
Disminuyen los graves Aumentan los graves
TREB
(Sonido agudo)
Disminuyen los agudos Aumentan
los agudos
CX-5_8FT3-SP-17B_Edition1.indb 24 CX-5_8FT3-SP-17B_Edition1.indb 24 2017/01/27 16:08:31
2017/01/27 16:08:31

5–25
Características interiores
Unidad de audio [tipo A (sin pantalla táctil)]
*Algunos modelos.
Indicación Valor de ajuste
Girar
hacia la
izquierda Girar
hacia la
derecha
FADE
(Balance de volumen delantero/trasero) Cambie
el sonido hacia
adelante Cambie
el sonido
hacia atrás
BAL
(Balance de volumen izquierda/derecha) Cambie
el sonido hacia la
izquierda Cambie
el sonido hacia la
derecha
BEEP
(Sonido de operación de audio) OFF ON
BT SETUP
*2 Seleccionar modo
12Hr
24Hr
(Ajuste de hora 12 Hr/24 Hr) 12Hr
(Destellando) 24Hr
(Destellando)
*1 Con sistema de datos de radio (RDS)
*2 Dependiendo del modelo, esta función podría no estar disponible.
NOTA
Si no se usa durante varios segundos, la
exhibición vuelve a la exhibición
anterior. Para reiniciar los graves, los
medios, los agudos, el equilibrio
delantero/trasero y el equilibrio
izquierda/derecha, pulse el botón de
menú (
) durante 2 segundos. La
unidad emitirá un pitido y aparecerá la
indicación “ CLEAR ”.
AF (Ajuste de la frecuencia alternativa
(AF))
*
La función AF del sistema de datos de
radio (RDS) se puede activar o desactivar.
Consulte la sección Sistema de datos de
radio (RDS) en la página 5-30 . REG (Ajuste de programa regional
(REG))
*
La función REG del sistema de datos de
radio (RDS) se puede activar o desactivar.
Consulte la sección Sistema de datos de
radio (RDS) en la página 5-30 .
ALC (Ajuste automático de volumen)
El control de nivel automático
(ALC) cambia el volumen de audio
automáticamente de acuerdo a la velocidad
del vehículo. Cuanto más rápido vaya el
vehículo, más se sube el volumen. ALC
tiene ALC OFF y modos ALC LEVEL 1 a
7. En ALC LEVEL 7, el volumen se puede
subir al máximo. Seleccione el modo de
acuerdo a las condiciones de conducción.
BEEP (Sonido de operación de audio)
Se puede cambiar el ajuste para el
sonido de funcionamiento al mantener
pulsado un botón. El ajuste inicial es ON.
Ajuste a OFF para silenciar el sonido de
funcionamiento.
Modo BT SETUP
*
Se puede escuchar música y otras fuentes
de audio como datos de voz grabados
en dispositivos de audio portátil y
teléfonos móviles disponibles en el
mercado que están equipados con función
de transmisión Bluetooth
® a través de
transmisión inalámbrica mediante los
altavoces del vehículo. Usando el modo
BT SETUP, estos dispositivos se pueden
programar a la unidad Bluetooth
® o
cambiar (página 5-50 ).
12Hr
24Hr
(Ajuste de hora 12 h/24 h)
Girando el dial de control de audio se
cambia la exhibición entre reloj de 12 y 24
horas (página 5-26 ).
CX-5_8FT3-SP-17B_Edition1.indb 25 CX-5_8FT3-SP-17B_Edition1.indb 25 2017/01/27 16:08:32
2017/01/27 16:08:32

5–26
Características interiores
Unidad de audio [tipo A (sin pantalla táctil)]

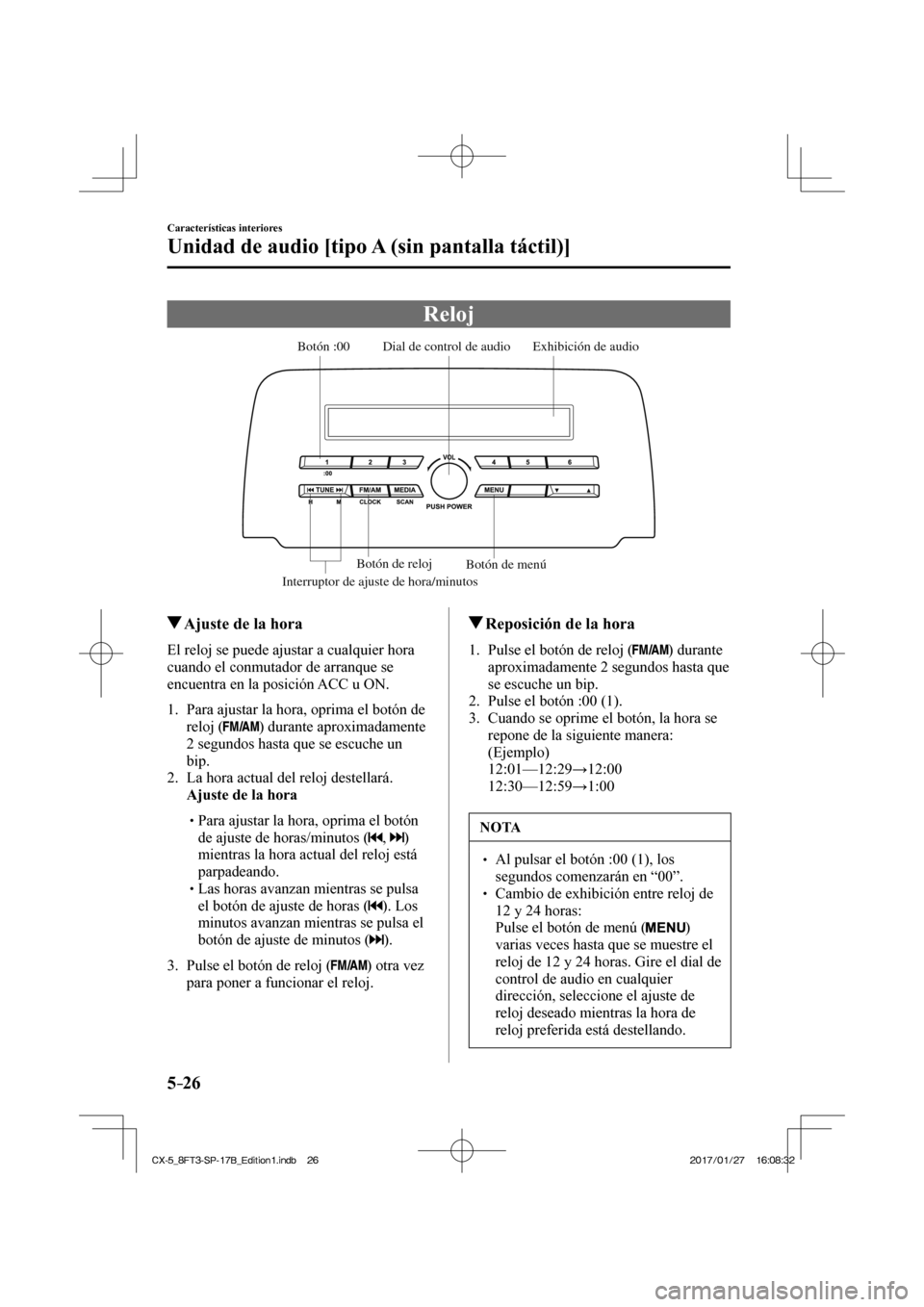

Reloj

Exhibición de audio
Dial de control de audio
Interruptor de ajuste de hora/minutosBotón :00
Botón de menú
Botón de reloj

Ajuste de la hora
El reloj se puede ajustar a cualquier hora
cuando el conmutador de arranque se
encuentra en la posición ACC u ON.

1. Para ajustar la hora, oprima el botón de
reloj (
) durante aproximadamente
2 segundos hasta que se escuche un
bip.
2. La hora actual del reloj destellará.
Ajuste de la hora
 Para ajustar la hora, oprima el botón de ajuste de horas/minutos (
, )
mientras la hora actual del reloj está
parpadeando.
 Las horas avanzan mientras se pulsa el botón de ajuste de horas (
). Los
minutos avanzan mientras se pulsa el
botón de ajuste de minutos (
).
3. Pulse el botón de reloj ( ) otra vez
para poner a funcionar el reloj.

Reposición de la hora
1. Pulse el botón de reloj ( ) durante
aproximadamente 2 segundos hasta que
se escuche un bip.
2. Pulse el botón :00 ( 1 ).
3. Cuando se oprime el botón, la hora se repone de la siguiente manera:
(Ejemplo)
12:01—12:29→12:00
12:30—12:59→1:00

NOTA
 Al pulsar el botón :00 ( 1 ), los segundos comenzarán en “ 00 ”.
 Cambio de exhibición entre reloj de
12 y 24 horas:
 Pulse el botón de menú ( )
varias veces hasta que se muestre el
reloj de 12 y 24 horas. Gire el dial de
control de audio en cualquier
dirección, seleccione el ajuste de
reloj deseado mientras la hora de
reloj preferida está destellando.
CX-5_8FT3-SP-17B_Edition1.indb 26 CX-5_8FT3-SP-17B_Edition1.indb 26 2017/01/27 16:08:32
2017/01/27 16:08:32
