2018 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

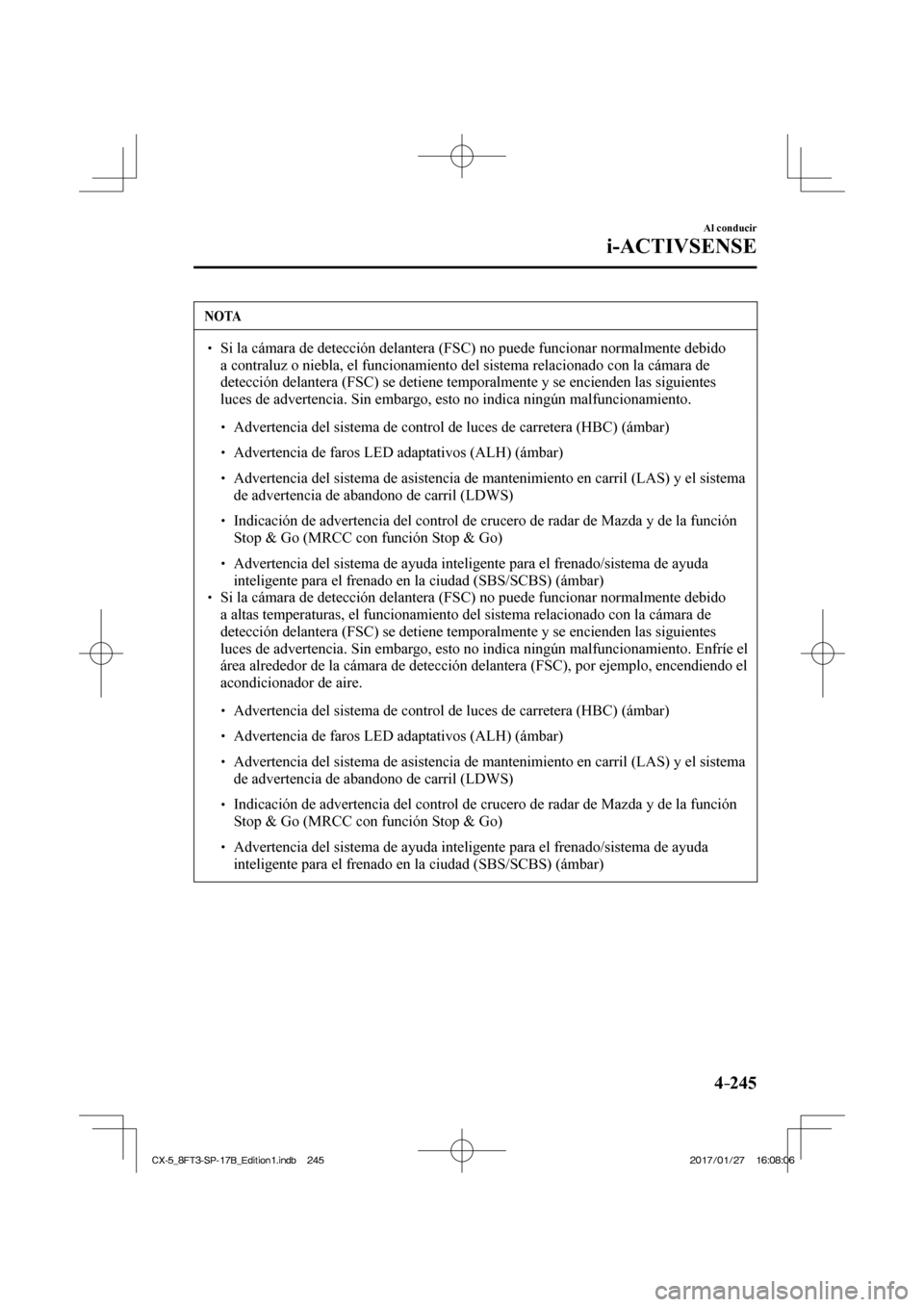

4–245
Al conducir
i-ACTIVSENSE
NOTA
 Si la cámara de detección delantera (FSC) no puede funcionar nor\
malmente debido a contraluz o niebla, el funcionamiento del sistema relacionado con la c\
ámara de
detección delantera (FSC) se detiene temporalmente y se encienden l\
as siguientes
luces de advertencia. Sin embargo, esto no indica ningún malfuncionamiento.
 Advertencia del sistema de control de luces de carretera (HBC) (ám\
bar)  Advertencia de faros LED adaptativos (ALH) (ámbar)  Advertencia del sistema de asistencia de mantenimiento en carril (LAS)\
y el sistema de advertencia de abandono de carril (LDWS)
 Indicación de advertencia del control de crucero de radar de Mazda y \
de la función Stop & Go (MRCC con función Stop & Go)
 Advertencia del sistema de ayuda inteligente para el frenado/sistema de \
ayuda inteligente para el frenado en la ciudad (SBS/SCBS) (ámbar)
 Si la cámara de detección delantera (FSC) no puede funcionar nor\
malmente debido
a altas temperaturas, el funcionamiento del sistema relacionado con la c\
ámara de
detección delantera (FSC) se detiene temporalmente y se encienden l\
as siguientes
luces de advertencia. Sin embargo, esto no indica ningún malfuncionamiento. Enfríe el
área alrededor de la cámara de detección delantera (FSC), por\
ejemplo, encendiendo el
acondicionador de aire.
 Advertencia del sistema de control de luces de carretera (HBC) (ám\
bar)  Advertencia de faros LED adaptativos (ALH) (ámbar)  Advertencia del sistema de asistencia de mantenimiento en carril (LAS)\
y el sistema de advertencia de abandono de carril (LDWS)
 Indicación de advertencia del control de crucero de radar de Mazda y \
de la función Stop & Go (MRCC con función Stop & Go)
 Advertencia del sistema de ayuda inteligente para el frenado/sistema de \
ayuda inteligente para el frenado en la ciudad (SBS/SCBS) (ámbar)
CX-5_8FT3-SP-17B_Edition1.indb 245 CX-5_8FT3-SP-17B_Edition1.indb 245 2017/01/27 16:08:06
2017/01/27 16:08:06

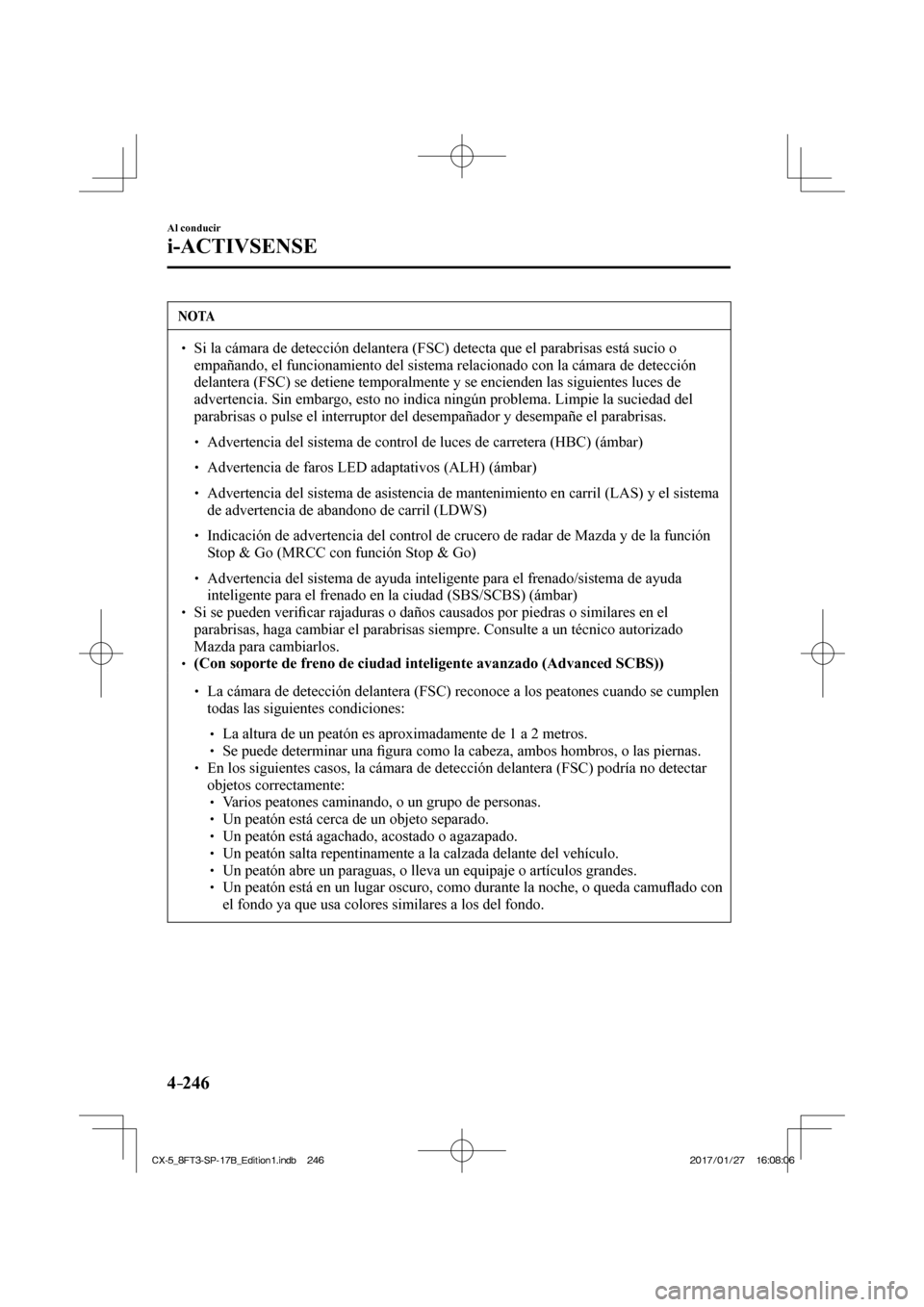

4–246
Al conducir
i-ACTIVSENSE
NOTA
 Si la cámara de detección delantera (FSC) detecta que el parabri\
sas está sucio o empañando, el funcionamiento del sistema relacionado con la cámara\
de detección
delantera (FSC) se detiene temporalmente y se encienden las siguientes\
luces de
advertencia. Sin embargo, esto no indica ningún problema. Limpie la suciedad del
parabrisas o pulse el interruptor del desempañador y desempañe el \
parabrisas.
 Advertencia del sistema de control de luces de carretera (HBC) (ám\
bar)  Advertencia de faros LED adaptativos (ALH) (ámbar)  Advertencia del sistema de asistencia de mantenimiento en carril (LAS)\
y el sistema de advertencia de abandono de carril (LDWS)
 Indicación de advertencia del control de crucero de radar de Mazda y \
de la función Stop & Go (MRCC con función Stop & Go)
 Advertencia del sistema de ayuda inteligente para el frenado/sistema de \
ayuda inteligente para el frenado en la ciudad (SBS/SCBS) (ámbar)
 Si se pueden verifi car rajaduras o daños causados por piedras o similares en el
parabrisas, haga cambiar el parabrisas siempre. Consulte a un técnico\
autorizado
Mazda para cambiarlos.
 (Con soporte de freno de ciudad inteligente avanzado (Advanced SCBS))  La cámara de detección delantera (FSC) reconoce a los peatones c\
uando se cumplen
todas las siguientes condiciones:
 La altura de un peatón es aproximadamente de 1 a 2 metros. Se puede determinar una fi gura como la cabeza, ambos hombros, o las piernas.  En los siguientes casos, la cámara de detección delantera (FSC) \
podría no detectar
objetos correctamente:
 Varios peatones caminando, o un grupo de personas. Un peatón está cerca de un objeto separado. Un peatón está agachado, acostado o agazapado. Un peatón salta repentinamente a la calzada delante del vehículo. Un peatón abre un paraguas, o lleva un equipaje o artículos grande\
s. Un peatón está en un lugar oscuro, como durante la noche, o queda \
camu fl ado con
el fondo ya que usa colores similares a los del fondo.

CX-5_8FT3-SP-17B_Edition1.indb 246 CX-5_8FT3-SP-17B_Edition1.indb 246 2017/01/27 16:08:06
2017/01/27 16:08:06

4–247
Al conducir
i-ACTIVSENSE
*Algunos modelos.
Sensor de radar (Delantero) *
Su vehículo está equipado con un sensor de radar (delantero).
Los siguientes sistemas también usan el sensor de radar (parte delan\
tera).
 Sistema de control de velocidad del radar de Mazda (MRCC) Control de crucero de radar de Mazda y de la función Stop & Go (MRCC\
con función Stop & Go)
 Sistema de apoyo de reconocimiento de la distancia (DRSS) Sistema de ayuda inteligente para el frenado (SBS)
El sensor de radar (delantero) funciona detectando las ondas de radio \
enviadas por el radar
al ser refl ejadas por un vehículo situado delante del suyo o un obstáculo.
El sensor de radar (delantero) está montado detrás del emblema d\
elantero.

Sensor de radar (delantero)

Si se muestra el mensaje "Radar delantero bloqueado" en el visualizador \
multiinformación
del grupo de instrumentos, limpie el área situada alrededor del senso\
r de radar (delantero).
CX-5_8FT3-SP-17B_Edition1.indb 247 CX-5_8FT3-SP-17B_Edition1.indb 247 2017/01/27 16:08:06
2017/01/27 16:08:06

4–248
Al conducir
i-ACTIVSENSE
PRECAUCIÓN
Ponga atención con las siguientes precauciones para asegurarse el fun\
cionamiento
correcto de cada sistema.
 No pegue adhesivos (incluyendo adhesivos transparentes) en la superfi cie de la rejilla
del radiador y el emblema delantero cerca o alrededor del sensor de rada\
r (delantero),
y no cambie la rejilla del radiador ni el emblema delantero por ningú\
n producto que no
sea un producto original diseñado para ser usado con el sensor de rad\
ar (delantero).
 El sensor de radar (delantero) incluye una función para detectar su\
ciedad en la superfi cie delantera del sensor de radar e informar al conductor, sin embargo,
dependiendo de las condiciones podría requerir tiempo para detectar o\
podría no
detectar bolsas de compras plásticas, hielo o nieve. Si ocurre eso, e\
l sistema podría no
funcionar correctamente, por lo tanto, mantenga siempre el sensor de rad\
ar (delantero)
limpio.
 No instale un protector de rejilla.  Si la parte delantera del vehículo ha sido dañado en un accidente,\
se podría haber movido la posición del sensor de radar (delantero). Detenga inmedia\
tamente el sistema
y siempre haga inspeccionar el vehículo en un técnico autorizado M\
azda.
 No use el paragolpes delantero para empujar otros vehículos u obstruc\
ciones como al salir de un lugar de estacionamiento. De lo contrario, el sensor de rada\
r (delantero) se
podría golpear y variar su posición.
 No desmonte, no desarme ni modi fi que el sensor de radar (delantero).  Por reparaciones, cambios o trabajos de pintura alrededor del sensor de \
radar
(delantero), consulte a un técnico autorizado Mazda.
 No modifi que la suspensión. Si se modi fi ca la suspensión, la altura del vehículo podría
cambiar y el sensor de radar (delantero) podría no detectar correct\
amente un vehículo
u obstrucción situados delante de su vehículo.
CX-5_8FT3-SP-17B_Edition1.indb 248 CX-5_8FT3-SP-17B_Edition1.indb 248 2017/01/27 16:08:07
2017/01/27 16:08:07

4–249
Al conducir
i-ACTIVSENSE
NOTA
 Bajo las siguientes condiciones, el sensor de radar (delantero) podrí\
a no detectar vehículos delante de su vehículo u obstrucciones correctamente y e\
l sistema podría no
funcionar normalmente.
 La superfi cie trasera de un vehículo delante del suyo podría no re fl ejar efectivamente
las ondas de radio re fl ejadas, como ser un trailer descargado o un vehículo con
una plataforma de carga cubierta por una lona, vehículos con compuerta trasera de
plástico duro y vehículos de forma redondeada.
 Vehículos delante del suyo de poca altura y por lo tanto menos área\
de re fl exión de
las ondas de radio.
 La visibilidad se reduce debido a que el vehículo delante del suyo le\
vanta agua, nieve o arena con sus neumáticos y hacia su parabrisas.
 El compartimento para equipajes está cargado con objetos pesados o los asientos traseros están ocupados.
 El hielo, la nieve o la suciedad están la super fi cie delantera del emblema delantero. Durante tiempo inclemente como cuando llueve, cae nieve o hay tormentas \
de arena. Cuando conduzca cerca de instalaciones u objetos que emiten ondas de rad\
io fuertes.  Bajo las siguientes condiciones, el sensor de radar (delantero) podrí\
a no detectar los
vehículos u obstáculos situados delante de su vehículo.
 El comienzo y fi nal de una curva. Caminos con curvas continuas. Caminos angostos debido a trabajos de reparación o sendas cerradas. El vehículo delante del suyo entra en la zona ciega del sensor de rad\
ar. El vehículo delante del suyo está funcionando anormalmente debido \
a un accidente o
vehículo dañado.
 Caminos con subidas y bajadas repetidas Caminos en mal estado o no pavimentados. La distancia entres su vehículo y el vehículo delante del suyo es \
muy poca. Un vehículo se acerca repentinamente como al entrar en la senda.  Para evitar el funcionamiento incorrecto del sistema, use neumáticos \
especi fi cados
del mismo tamaño, fabricante, marca y diseño en las cuatro ruedas.\
Además, no use
neumáticos que tengan diseños o presiones de aire signi fi cativamente diferentes en el
mismo vehículo (incluyendo el neumático de repuesto temporario).\

 Si la batería está descargada, el sistema podría no funcionar correctamente.  Al conducir por calzadas con poco tránsito y pocos vehículos u obs\
trucciones delante de su vehículo para que el sensor de radar (delantero) pueda detect\
arlos, podría
mostrarse temporalmente el mensaje "Radar delantero bloqueado", sin emba\
rgo, esto
no indica un problema.
CX-5_8FT3-SP-17B_Edition1.indb 249 CX-5_8FT3-SP-17B_Edition1.indb 249 2017/01/27 16:08:07
2017/01/27 16:08:07

4–250
Al conducir
i-ACTIVSENSE
*Algunos modelos.
Sensores de radar (Traseros) *
Su vehículo está equipado con sensores de radar (traseros). Los siguientes sistemas también
usan los sensores de radar (parte trasera).
 Sistema de monitoreo de punto ciego (BSM) Alerta trasera de velocidad del tráfi co (RCTA)
Los sensores de radar (traseros) funcionan detectando las ondas de rad\
io enviadas por el
radar al ser re fl ejadas por un vehículo que se acerca por detrás o una obstrucció\
n.

Sensores de radar (traseros)

Los sensores de radar (parte trasera) están instalados dentro del p\
arachoques trasero, uno del
lado izquierdo y otro del lado derecho.
Mantenga siempre la super fi cie del paragolpes trasero cerca de los sensores de radar
(traseros) limpias de manera que los sensores de radar (traseros) fu\
ncionen normalmente.
Además, no aplique elementos como adhesivos.
Consulte la sección Cuidado exterior en la página 6-65 .
PRECAUCIÓN
Si el parachoques trasero recibe un impacto severo, el sistema podría\
dejar de funcionar
normalmente. Detenga el sistema inmediatamente y haga inspeccionar el ve\
hículo por un
técnico experto, le recomendamos un técnico autorizado Mazda.
CX-5_8FT3-SP-17B_Edition1.indb 250 CX-5_8FT3-SP-17B_Edition1.indb 250 2017/01/27 16:08:07
2017/01/27 16:08:07

4–251
Al conducir
i-ACTIVSENSE
NOTA
 La detectabilidad de los sensores de radar (traseros) tiene sus limita\
ciones. En los siguientes casos, la capacidad de detección podría disminuir y el \
sistema podría no
funcionar normalmente.
 El paragolpes trasero cerca de los sensores de radar (traseros) se ha \
deformado. La nieve, el hielo o el barro se adhieren los sensores de radar (traser\
os) en el paragolpes trasero.
 Bajo condiciones de mal tiempo como lluvia, nieve y niebla.  Bajo las siguientes condiciones, los sensores de radar (traseros) no p\
ueden detectar objetos o podría resultar difícil detectarlos.
 Objetos estacionarios en un camino o a un lado del camino como pequeñ\
os vehículos de dos ruedas, bicicletas, transeúntes, animales, y carr\
itos de
supermercado.
 Las formas de vehículos que no re fl ejan bien ondas de radar como trailers vacíos de
poca altura y automóviles deportivos.
 Los vehículos se envían con la dirección de los sensores de rad\
ar (traseros) ajustada
para cada vehículo a una condición de carga del vehículo de manera que los sensores
de radar (traseros) detecten correctamente los vehículos que se apr\
oximan. Si la
dirección de los sensores de radar (traseros) se ha desviado por al\
guna razón, haga
inspeccionar el vehículo en un técnico experto, le recomendamos un\
técnico autorizado
Mazda.
 Por reparaciones o cambios en los sensores de radar (traseros), o para\
golpes, pintura, y cambios cercanos a los sensores de radar, consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
 Desactive el sistema cuando arrastre un trailer o cuando haya un accesor\
io como un portabicicletas en la parte trasera del vehículo. De lo contrario, la\
s ondas de radio
emitidas por el radar se bloquearán haciendo que el sistema no funcio\
ne normalmente.
 Los sensores de radar están regulados por las leyes de ondas de radio\
correspondientes a cada país que se conduce el vehículo. Si el vehículo se utili\
za en un país extranjero,
podría ser necesaria una autorización especial del país en el q\
ue se conduzca el
vehículo.
CX-5_8FT3-SP-17B_Edition1.indb 251 CX-5_8FT3-SP-17B_Edition1.indb 251 2017/01/27 16:08:08
2017/01/27 16:08:08

4–252
Al conducir
i-ACTIVSENSE
*Algunos modelos.
Sensor ultrasónico (Trasero) *
Los sensores ultrasónicos (traseros) funcionan emitiendo ondas ultrasónicas que son
refl ejadas por obstrucciones detrás y las ondas ultrasónicas devueltas\
son captadas por los
sensores ultrasónicos (traseros).

Sensor ultrasónico (trasero)

Los sensores ultrasónicos (traseros) son montados en el paragolpes \
trasero.
CX-5_8FT3-SP-17B_Edition1.indb 252 CX-5_8FT3-SP-17B_Edition1.indb 252 2017/01/27 16:08:08
2017/01/27 16:08:08
