2018 MAZDA MODEL CX-5 key

3–3
Antes de conducir
Llaves
La placa adjunta al juego de llaves tiene
estampado un código; retire la placa y
guárdela en un lugar seguro (no en el
vehículo), para pedir una nueva copia
(llave auxiliar) en caso de que fuera
necesario.
También anote el código y manténgalo en
un lugar separado, seguro y conveniente,
no en el vehículo.

Si extraviara su llave (llave auxiliar),
consulte a su técnico autorizado Mazda y
tenga el número de código a mano.
NOTA
El conductor puede llevar la llave para
asegurarse que el sistema funciona
correctamente.
Llave auxiliar
Transmisor
Placa de número de
códi
go de la llave
Para usar la llave auxiliar, saque la llave
auxiliar del transmisor mientras oprime la
perilla.

Perilla

Sistema de telemando de
las puertas
Este sistema usa los botones de llave para
abrir y cerrar remotamente las puertas
y la compuerta trasera y abrir/cerrar la
compuerta trasera.
El sistema puede arrancar el motor sin
tener que sacar la llave de su cartera o
bolsillo.
También se puede operar el sistema
antirrobo en vehículos equipados con
sistema antirrobo.

Los funcionamientos incorrectos o
advertencias del sistema son indicados por
las siguientes luces de aviso o advertencias
sonoras.
Para vehículos con tablero de instrumentos
tipo A, compruebe el mensaje mostrado
para obtener más información y, si fuera
necesario, solicite una inspección a un
técnico experto, le recomendamos un
técnico autorizado Mazda, de acuerdo con
la indicación.
 Advertencia KEY (Roja) Consulte la sección Luces de advertencia/indicadores en la página 4-54 .
 Advertencia sonora de conmutador de arranque no colocado en la posición
OFF (STOP)
 Consulte la sección Advertencia sonora de Encendido no apagado (STOP) en la
página 7-71 .
 Advertencia sonora de llave fuera del vehículo
 Consulte la sección Advertencia sonora de llave quitada del vehículo en la
página 7-71 .

Si tiene algún problema con la llave,
consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
CX-5_8FT3-SP-17B_Edition1.indb 3 CX-5_8FT3-SP-17B_Edition1.indb 3 2017/01/27 16:04:27
2017/01/27 16:04:27

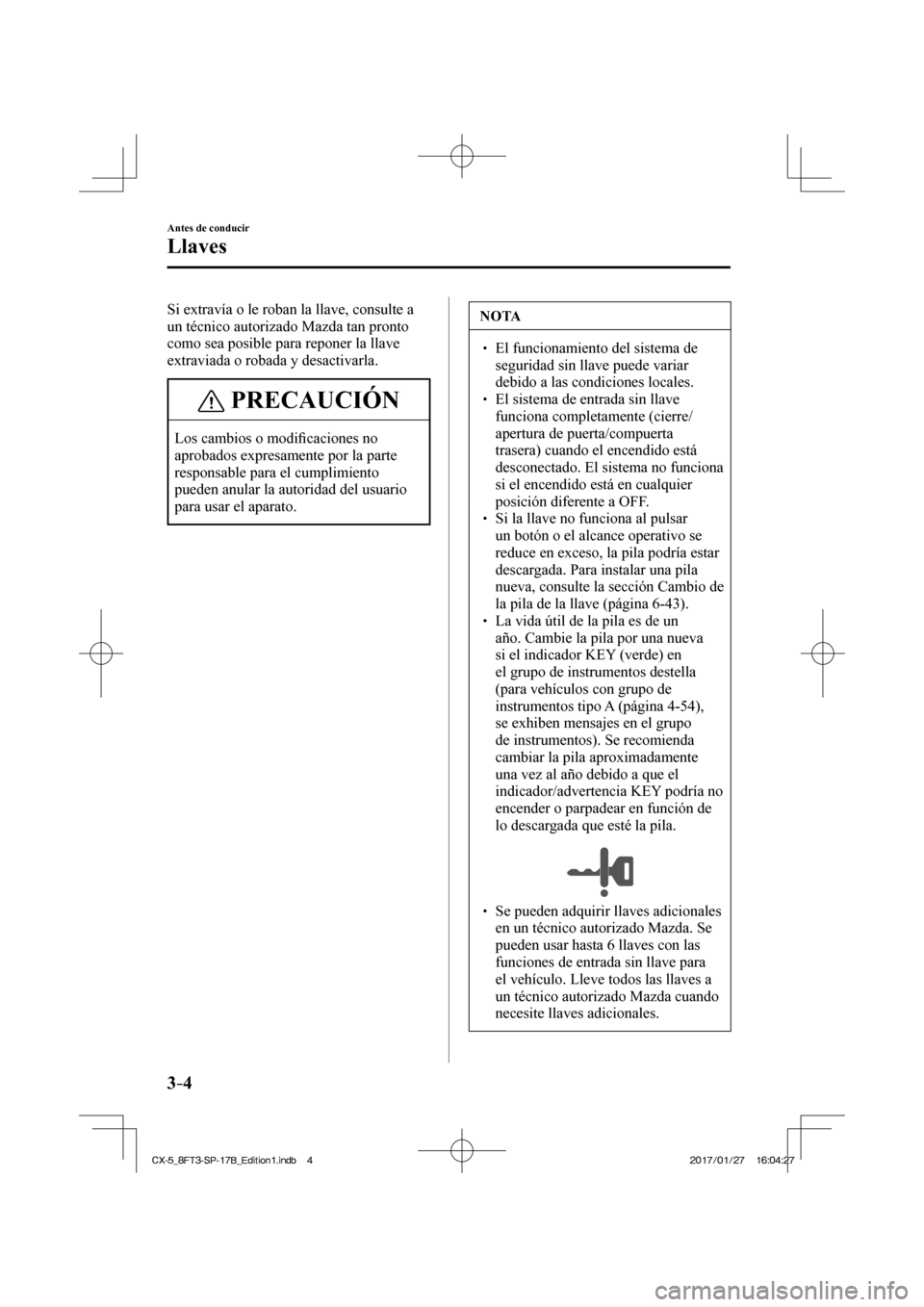

3–4
Antes de conducir
Llaves
Si extravía o le roban la llave, consulte a
un técnico autorizado Mazda tan pronto
como sea posible para reponer la llave
extraviada o robada y desactivarla.
PRECAUCIÓN
Los cambios o modifi caciones no
aprobados expresamente por la parte
responsable para el cumplimiento
pueden anular la autoridad del usuario
para usar el aparato.
NOTA
 El funcionamiento del sistema de seguridad sin llave puede variar
debido a las condiciones locales.
 El sistema de entrada sin llave funciona completamente (cierre/
apertura de puerta/compuerta
trasera) cuando el encendido está
desconectado. El sistema no funciona
si el encendido está en cualquier
posición diferente a OFF.
 Si la llave no funciona al pulsar un botón o el alcance operativo se
reduce en exceso, la pila podría estar
descargada. Para instalar una pila
nueva, consulte la sección Cambio de
la pila de la llave (página 6-43 ).
 La vida útil de la pila es de un año. Cambie la pila por una nueva
si el indicador KEY (verde) en
el grupo de instrumentos destella
(para vehículos con grupo de
instrumentos tipo A (página 4-54 ),
se exhiben mensajes en el grupo
de instrumentos). Se recomienda
cambiar la pila aproximadamente
una vez al año debido a que el
indicador/advertencia KEY podría no
encender o parpadear en función de
lo descargada que esté la pila.
 Se pueden adquirir llaves adicionales en un técnico autorizado Mazda. Se
pueden usar hasta 6 llaves con las
funciones de entrada sin llave para
el vehículo. Lleve todos las llaves a
un técnico autorizado Mazda cuando
necesite llaves adicionales.
CX-5_8FT3-SP-17B_Edition1.indb 4 CX-5_8FT3-SP-17B_Edition1.indb 4 2017/01/27 16:04:27
2017/01/27 16:04:27

4–7
Al conducir
Arranque/apagado del motor
1. Asegúrese de llevar consigo la llave.
2. Los pasajeros se deben abrochar los cinturones de seguridad.
3. Verifi que que se ha levantado el freno
de estacionamiento.
4. Continúe pisando fi rmemente el pedal
de frenos hasta que el motor arranque
completamente.
5. (Transmisión manual)
Continúe pulsando fi rmemente el
pedal de embrague hasta que el motor
arranque completamente.
(Transmisión automática)
Coloque la palanca selectora en la posición de estacionamiento (P). Si
debe volver a arrancar el motor con el
vehículo en movimiento, colóquela en
neutral (N).
NOTA
 (Transmisión manual)  El arrancador no funcionará si
el pedal del embrague no se pisa
sufi cientemente.
 (Transmisión automática)  El arrancador no funcionará si la
palanca selectora no se encuentra en
P o N y no se pisa sufi cientemente el
pedal de frenos. 6. Verifi
que que el indicador KEY
(verde) (si existiera) en el grupo
de instrumentos y el indicador del
arranque a botón (verde) se encienden.



Indicador visual
Botón pulsador
de encendido

NOTA
 Si el indicador de arranque a botón (verde) destella, asegúrese de que
lleva la llave (para vehículos con
grupo de instrumentos tipo A (página
4-54 ), se exhiben mensajes en el
grupo de instrumentos).
 Si el indicador de arranque a botón (verde) destella cuando lleva la llave,
toque llave para el arranque a botón
y arranque el motor (para vehículos
con grupo de instrumentos tipo A
(página 4-54 ), se exhiben mensajes
en el grupo de instrumentos).
Consulte la sección Función de
arranque del motor cuando la pila de
la llave está descargada en la página
4-11 .
CX-5_8FT3-SP-17B_Edition1.indb 7 CX-5_8FT3-SP-17B_Edition1.indb 7 2017/01/27 16:04:46
2017/01/27 16:04:46

4–8
Al conducir
Arranque/apagado del motor
PRECAUCIÓN
Si la luz de advertencia KEY (roja) se
enciende, o el indicador del arranque a
botón (ámbar) parpadea, podría indicar
un problema con el sistema de arranque
del motor. Esto evitará que se arranque
el motor o que se cambie el encendido
a ACC u ON (para vehículos con grupo
de instrumentos tipo A (página 4-54 ),
se exhiben mensajes en el grupo de
instrumentos). Haga que un técnico
experto inspeccione su vehículo, le
recomendamos acudir a un técnico
autorizado Mazda tan pronto como sea
posible.
NOTA
 En las siguientes condiciones, la advertencia KEY (roja) parpadeará
después de pulsar el botón de
arranque. Esto informa al conductor
que el arranque a botón no cambiará
a ACC, incluso si se oprime desde
OFF (para vehículos con grupo de
instrumentos tipo A (página 4-54 ),
se exhiben mensajes en el grupo de
instrumentos).
 La pila de la llave está descargada. La llave está fuera del rango de funcionamiento.
 La llave está en un área donde es difícil para el sistema detectar la
señal (página 3-8 ).
 Hay una llave de otro fabricante
similar a la llave dentro del rango
de funcionamiento.
NOTA
 (Método de arranque del motor a
la fuerza)
 Si la luz de advertencia KEY (roja)
se enciende, o la luz del indicador de
arranque a botón (ámbar) destellan
esto puede indicar que el motor
no arrancará usando el método de
arranque usual (para vehículos con
grupo de instrumentos tipo A (página
4-54 ), se exhiben mensajes en el
grupo de instrumentos). Haga que
un técnico experto inspeccione su
vehículo, le recomendamos acudir
a un técnico autorizado Mazda tan
pronto como sea posible. Si ocurre
eso, se puede forzar el arranque del
motor. Mantenga pulsado el botón
pulsador de encendido hasta que
arranque el motor. Se necesitan
otros procedimientos necesarios
para arrancar el motor como tener
la llave en la cabina, y pisar el pedal
de embrague (transmisión manual)
o el pedal de frenos (transmisión
automática).
 Cuando el motor se arranca a la fuerza, la luz de advertencia KEY
(roja) (si existiera) permanece
encendida y el indicador de
arranque a botón (ámbar) permanece
destellando.
 (Transmisión automática)  Cuando la palanca selectora se
encuentra en punto muerto (N), el
indicador KEY (verde) (si existiera)
y el indicador de arranque a botón
(verde) no se encenderá.
CX-5_8FT3-SP-17B_Edition1.indb 8 CX-5_8FT3-SP-17B_Edition1.indb 8 2017/01/27 16:04:47
2017/01/27 16:04:47

4–9
Al conducir
Arranque/apagado del motor
7. Oprima el arranque a botón después que el indicador KEY (verde) en el
grupo de instrumentos (si existiera) y el
indicador de arranque a botón (verde)
se encienden.
NOTA
 Después de arrancar el motor, el indicador de arranque a botón
(ámbar) se apaga y el encendido se
cambia a la posición ON.
 (SKYACTIV-G 2.0, SKYACTIV-G
2.5)
 Después de oprimir el arranque
a botón y antes de que el motor
arranque, se siente el sonido de
funcionamiento del motor de la
bomba de combustible cerca del
tanque, sin embargo, eso no indica
un malfuncionamiento.
NOTA
 (SKYACTIV-D 2.2)  El arranque no gira hasta que
indicador de incandescencia se
apaga.

 Si se deja el conmutador de arranque en ON durante un largo
período de tiempo sin que el
motor funcione después de que
las bujías de incandescencia
se hayan calentado, las bujías
de incandescencia se podrían
volver a calentar, lo que hará
que se encienda el indicador de
incandescencia.
 Al arrancar el motor, no deje de pisar el pedal del embrague
(transmisión manual) o el
pedal de frenos (transmisión
automática) hasta que el indicador
de incandescencia en el grupo de
instrumentos se apague, después de
oprimir el arranque a botón.
 Si se libera el pedal de embrague (transmisión manual) o el pedal de
frenos (transmisión automática)
antes de arrancar el motor, oprima
otra vez el pedal de embrague
(transmisión manual) o el pedal de
frenos (transmisión automática) y
oprima el arranque a botón para
arrancar el motor.
CX-5_8FT3-SP-17B_Edition1.indb 9 CX-5_8FT3-SP-17B_Edition1.indb 9 2017/01/27 16:04:47
2017/01/27 16:04:47

4–12
Al conducir
Arranque/apagado del motor
6. Pulse el botón pulsador de encendido para arrancar el motor.
NOTA
 No se puede arrancar el motor a menos que se oprima completamente
el pedal del embrague (transmisión
manual) o se oprima completamente
el pedal de freno (transmisión
automática).
 Si existe un malfuncionamiento con la función de arranque a botón,
el indicador de arranque a botón
(ámbar) destella. En este caso, puede
que arranque el motor, sin embargo,
haga inspeccionar su vehículo por un
técnico experto, le recomendamos un
técnico autorizado Mazda tan pronto
como sea posible.
 Si el indicador del arranque a botón (verde) no se enciende, vuelva a
realizar el procedimiento desde el
comienzo. Si no se enciende, haga
verifi car el vehículo en un técnico
experto, le recomendamos un técnico
autorizado Mazda.
 Para cambiar la posición de encendido sin arrancar el motor, realice las
siguientes operaciones después de que
se encienda el indicador de arranque a
botón (verde).

1. Libere el pedal del embrague (transmisión manual) o el pedal de
frenos (transmisión automática).
2. Oprima el arranque a botón para cambiar la posición de encendido.
El encendido cambia en el orden
ACC, ON y off cada vez que se
oprime el arranque a botón. Para
cambiar la posición de encendido,
realice la operación otra vez desde
el comienzo.
Funcionamiento de emergencia para arrancar el motor
Si la luz de advertencia KEY (roja)
se enciende, o la luz del indicador de
arranque a botón (ámbar) destellan esto
puede indicar que el motor no arrancará
usando el método de arranque usual (para
vehículos con grupo de instrumentos tipo
A (página 4-54 ), se exhiben mensajes
en el grupo de instrumentos). Haga que un
técnico experto inspeccione su vehículo,
le recomendamos acudir a un técnico
autorizado Mazda tan pronto como sea
posible. Si ocurre eso, se puede forzar el
arranque del motor. Mantenga pulsado el
botón pulsador de encendido hasta que
arranque el motor. Se necesitan otros
procedimientos para arrancar el motor
como tener la llave en el habitáculo y
pisar el pedal de embrague (transmisión
manual) o el pedal del freno (transmisión
automática).
CX-5_8FT3-SP-17B_Edition1.indb 12 CX-5_8FT3-SP-17B_Edition1.indb 12 2017/01/27 16:04:48
2017/01/27 16:04:48

4–13
Al conducir
Arranque/apagado del motor
Apagado del motor
ADVERTENCIA
No apague el motor mientras el
vehículo está en movimiento:
Apagar el motor por cualquier razón
más allá de una emergencia mientras
el vehículo está en movimiento es
peligroso. Apagar el motor mientras el
vehículo está en movimiento resultará
en la reducción de la capacidad de
frenado debido a la pérdida de los
frenos hidráulicos, lo que puede
resultar en un accidente y provocar
heridas graves.
1. Detenga completamente el vehículo.
2. (Transmisión manual)
Cambiar a neutral y colocar el freno de estacionamiento.
(Transmisión automática)
Colocar la palanca selectora en la posición P y colocar el freno de
estacionamiento.
3. Pulse el botón pulsador de encendido para parar el motor. La posición del
conmutador de arranque es OFF.

PRECAUCIÓN
Cuando abandona el vehículo, asegúrese
que el arranque a botón se encuentra en
la posición de desconectado.
NOTA
 (SKYACTIV-G 2.0, SKYACTIV-G
2.5)
 El ventilador de enfriamiento
en el comportamiento del motor
se puede encender por algunos
minutos después de girar la llave
de encendido de ON a OFF, esté el
acondicionador de aire encendido
o no, para enfriar rápidamente el
compartimiento del motor.
 Si el sistema detecta que la carga restante de la pila de la llave es poca
cuando se cambia el encendido de
ON a ACC u OFF, se indicará lo
siguiente.
 Cambie por una pila nueva antes de que no se pueda utilizar la llave.
 Consulte la sección Cambio de la pila de la llave en la página 6-43 .
 (Vehículo equipado con grupo de
instrumentos tipo A)
 Se indica un mensaje en la exhibición
del grupo de instrumentos.
 (Vehículo equipado con grupo de
instrumentos tipo B)
 El indicador KEY (verde) destella
durante aproximadamente 30
segundos.
 Consulte la sección Luces de advertencia/indicadores en la página
4-54 .
 (Transmisión automática)  Si el motor se apaga mientras la
palanca selectora se encuentra en una
posición diferente de P, el encendido
se cambia a ACC.
CX-5_8FT3-SP-17B_Edition1.indb 13 CX-5_8FT3-SP-17B_Edition1.indb 13 2017/01/27 16:04:48
2017/01/27 16:04:48

4–56
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos.
Señal Advertencia Página

Advertencia del sistema de pretensores de cinturones de seguridad/bolsa \
de
aire *1
7-53

* Luz de aviso del sistema de control de la presión de los neumático\
s *1 Parpadeo
7-53
Se enciende 7-61


(Ámbar/blanco) * Indicación de advertencia KEY Ámbar
7-53
Blanco 7-61


(Rojo) * Advertencia KEY *1 Se enciende
7-53
Parpadeo 7-61


(Ámbar) * Advertencia i-stop *1
7-53


(Ámbar)
* Indicación de advertencia/advertencia del sistema de control de luces\
de
carretera (HBC) *1 7-53

* Indicación de advertencia/advertencia de faros LED adaptativos (ALH)\
*1 7-53

* Indicación de advertencia de monitoreo de punto ciego (BSM)
7-53


(Ámbar) * Indicación de advertencia de alerta de atención de conductor (DAA\
)
7-53


(Ámbar)
* Indicación de advertencia de control de crucero de radar de Mazda (M\
RCC)
7-53

* Indicación de advertencia del control de crucero de radar de Mazda y \
de la
función Stop & Go (MRCC con función Stop & Go) 7-53


(Ámbar) * Indicación de advertencia del sistema de asistencia de mantenimiento \
de
carril (LAS) y el sistema de advertencia de abandono de carril (LDWS)\
7-53

Advertencia de faros LED *1
7-53


(Ámbar)
* Indicación de advertencia/advertencia del sistema de ayuda inteligent\
e para
el frenado/sistema de ayuda inteligente para el frenado en la ciudad (S\
BS/
SCBS)
*1 7-61

Indicación de advertencia/advertencia de nivel bajo de combustible
7-61
CX-5_8FT3-SP-17B_Edition1.indb 56 CX-5_8FT3-SP-17B_Edition1.indb 56 2017/01/27 16:07:04
2017/01/27 16:07:04
