2018 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

4–37
Al conducir
Tablero de instrumentos y pantalla
Modo de consumo medio de
combustible
Este modo muestra la media de consumo
de combustible calculando el consumo de
combustible y la distancia recorrida desde
que se compró el vehículo, se conectó
la batería después de desconectarla o
se repusieron los datos. El consumo de
combustible promedial será calculado y
exhibido cada minuto.
(Modelo europeo)

(Excepto modelo europeo)

Tipo A
Tipo B

Para borrar los datos que están siendo
mostrados, pulse el interruptor INFO
durante más de 1,5 segundos.
Después de pulsar el interruptor INFO , se
mostrará la indicación - - - L/100 km o
- - - km/L durante aproximadamente
1 minuto antes de recalcular y mostrar el
consumo de combustible medio.
Modo de consumo de combustible
actual
Este modo muestra el consumo de
combustible actual calculando el consumo
de combustible y la distancia recorrida.

La economía actual puede ser calculada y
exhibida cada 2 segundos.
(Modelo europeo)


(Excepto modelo europeo)

Tipo A
Tipo B

Cuando haya disminuido la velocidad a
aproximadamente 5 km/h, se mostrará la
indicación - - - L/100 km o la indicación
km/L.
CX-5_8FT3-SP-17B_Edition1.indb 37 CX-5_8FT3-SP-17B_Edition1.indb 37 2017/01/27 16:04:53
2017/01/27 16:04:53

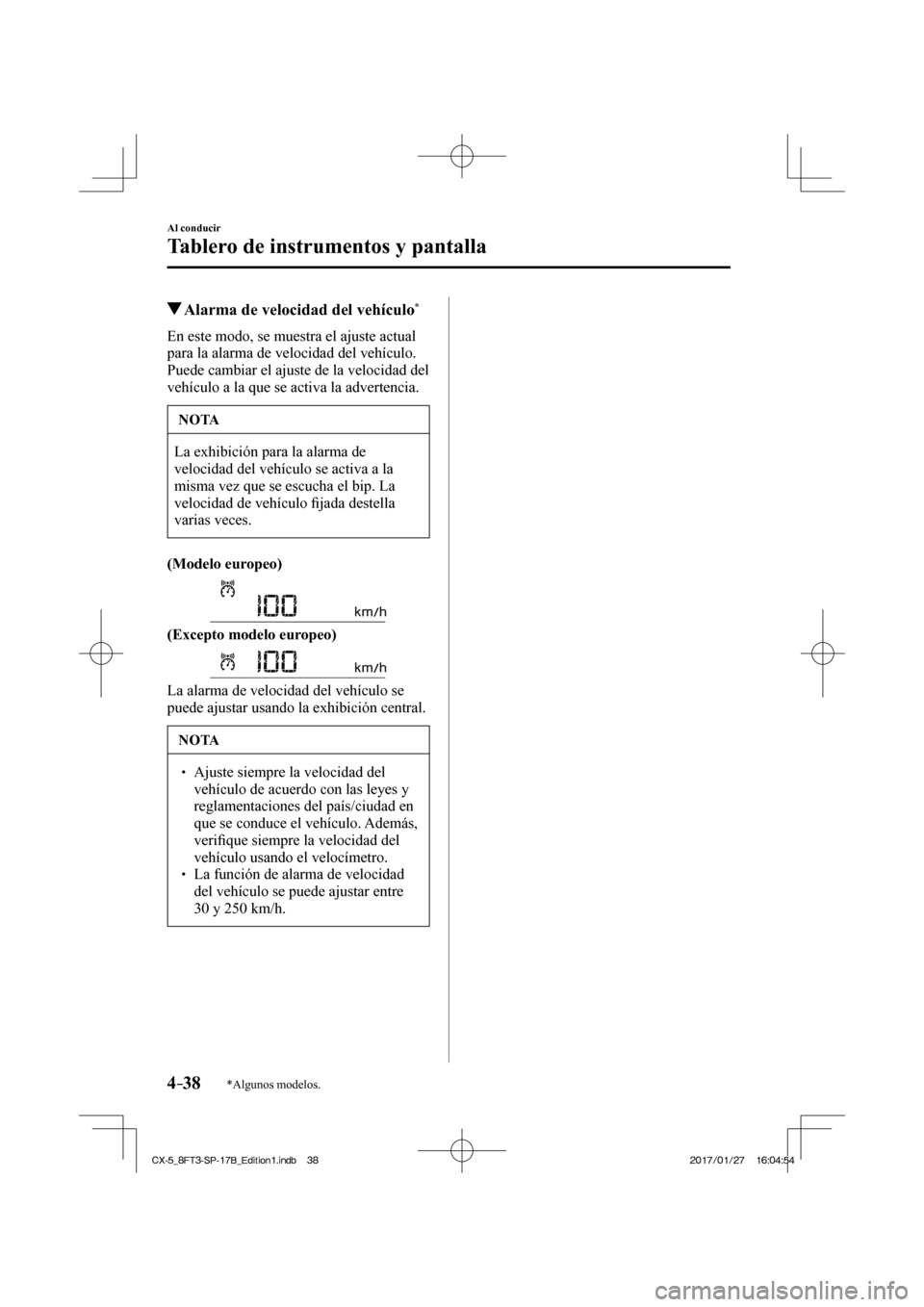

4–38
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos.
Alarma de velocidad del vehículo *
En este modo, se muestra el ajuste actual
para la alarma de velocidad del vehículo.
Puede cambiar el ajuste de la velocidad del
vehículo a la que se activa la advertencia.
NOTA
La exhibición para la alarma de
velocidad del vehículo se activa a la
misma vez que se escucha el bip. La
velocidad de vehículo fi jada destella
varias veces.
(Modelo europeo)


(Excepto modelo europeo)


La alarma de velocidad del vehículo se
puede ajustar usando la exhibición central.
NOTA
 Ajuste siempre la velocidad del vehículo de acuerdo con las leyes y
reglamentaciones del país/ciudad en
que se conduce el vehículo. Además,
verifi que siempre la velocidad del
vehículo usando el velocímetro.
 La función de alarma de velocidad del vehículo se puede ajustar entre
30 y 250 km/h.
CX-5_8FT3-SP-17B_Edition1.indb 38 CX-5_8FT3-SP-17B_Edition1.indb 38 2017/01/27 16:04:54
2017/01/27 16:04:54

4–39
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos.
Visualizador de datos múltiples *

Interruptor INFO
Visualizador de datos múltiples

La exhibición multinformación indica la siguiente información.
 Cuentakilómetros total Cuentakilómetros parcial Medidor de temperatura de refrigerante del motor Medidor de combustible Temperatura exterior Distancia a recorrer con combustible disponible Economía promedio de combustible Consumo de combustible actual Monitor de mantenimiento Visualización del sistema de control de puntos ciegos (BSM) Visualización del sistema de soporte de reconocimiento de distancia (\
DRSS) Visualizador del sistema de control de crucero de radar de Mazda y de la \
función Stop & Go (MRCC con función Stop & Go)
 Visualización del control de crucero de radar de Mazda (MRCC) Visualización del sistema de asistencia de mantenimiento de carril (L\
AS) y el sistema de advertencia de abandono de carril (LDWS)
 Visualizador del control de crucero Visualización del limitador ajustable de la velocidad (ASL) Alarma de velocidad del vehículo Mensaje de advertencia
CX-5_8FT3-SP-17B_Edition1.indb 39
CX-5_8FT3-SP-17B_Edition1.indb 39 2017/01/27 16:06:55
2017/01/27 16:06:55

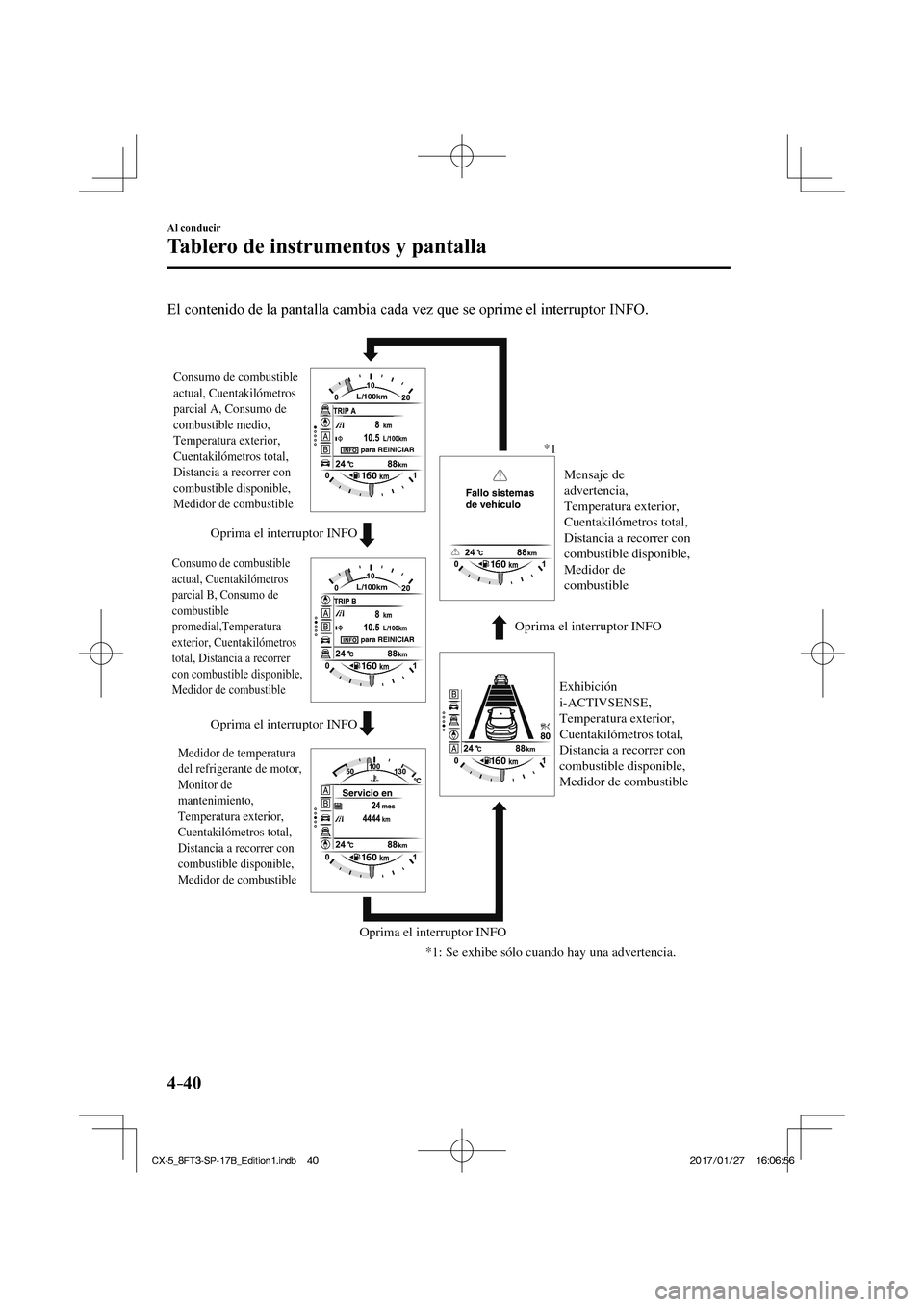

4–40
Al conducir
Tablero de instrumentos y pantalla
El contenido de la pantalla cambia cada vez que se oprime el interruptor\
INFO.
Oprima el interruptor INFO Oprima el interruptor INFO Oprima el interruptor INFO
Oprima el interruptor INFO
Consumo de combustible
actual, Cuentakilómetros
parcial A, Consumo de
combustible medio,
Temperatura exterior,
Cuentakilómetros total,
Distancia a recorrer con
combustible disponible,
Medidor de combustible
Consumo de combustible
actual, Cuentakilómetros
parcial B, Consumo de
combustible
promedial,Temperatura
exterior, Cuentakilómetros
total, Distancia a recorrer
con combustible disponible,
Medidor de combustible
Medidor de temperatura
del refrigerante de motor,
Monitor de
mantenimiento,
Temperatura exterior,
Cuentakilómetros total,
Distancia a recorrer con
combustible disponible,
Medidor de combustible
Exhibición
i-ACTIVSENSE,
Temperatura exterior,
Cuentakilómetros total,
Distancia a recorrer con
combustible disponible,
Medidor de combustible Mensaje de
advertencia,
Temperatura exterior,
Cuentakilómetros total,
Distancia a recorrer con
combustible disponible,
Medidor de
combustible
*1
*1: Se exhibe sólo cuando hay una advertencia.

CX-5_8FT3-SP-17B_Edition1.indb 40 CX-5_8FT3-SP-17B_Edition1.indb 40 2017/01/27 16:06:56
2017/01/27 16:06:56

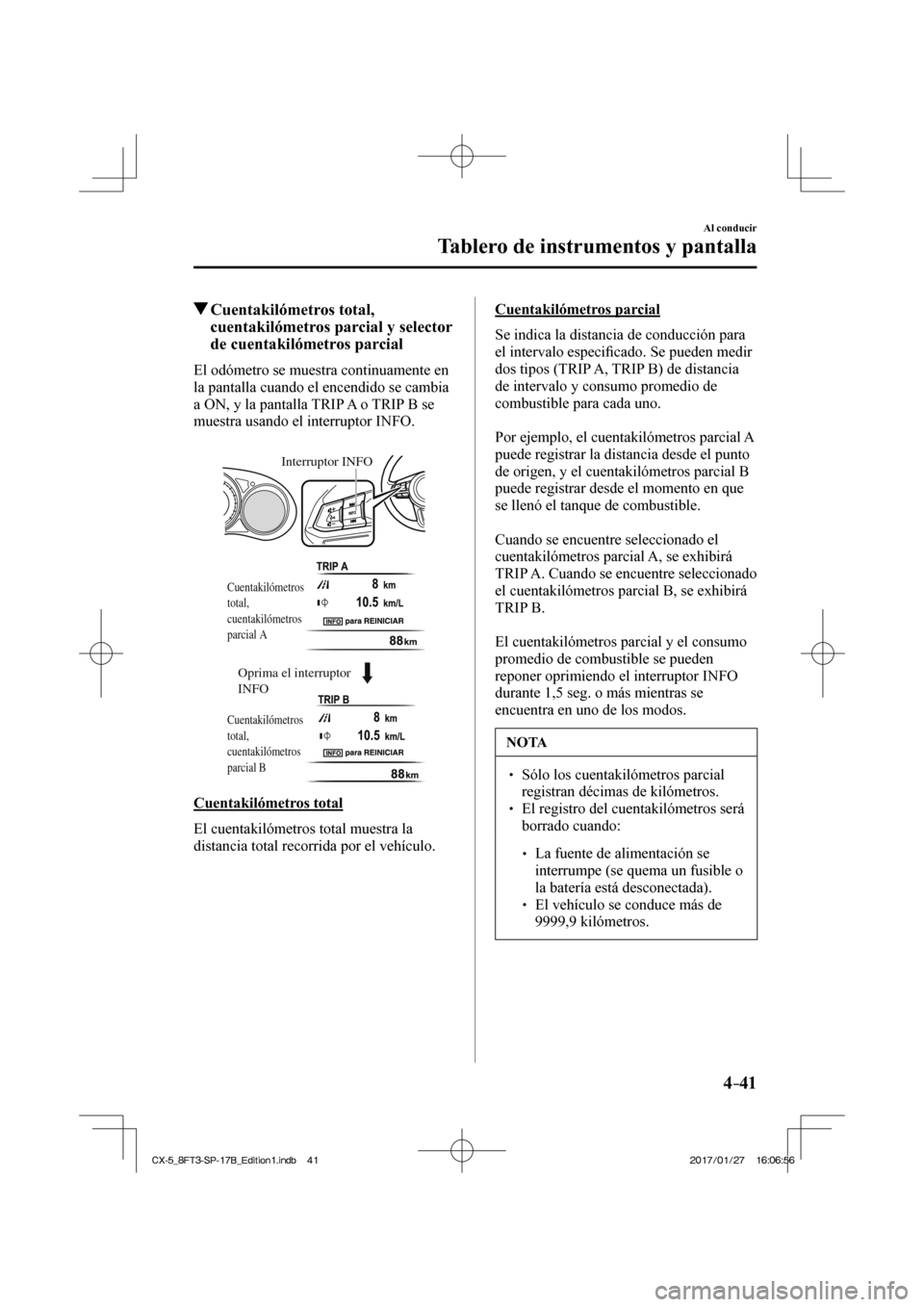

4–41
Al conducir
Tablero de instrumentos y pantalla
Cuentakilómetros total, cuentakilómetros parcial y selector
de cuentakilómetros parcial
El odómetro se muestra continuamente en
la pantalla cuando el encendido se cambia
a ON, y la pantalla TRIP A o TRIP B se
muestra usando el interruptor INFO.


Oprima el interruptor
INFO Interruptor INFO
Cuentakilómetros
total,
cuentakilómetros
parcial A
Cuentakilómetros
total,
cuentakilómetros
parcial B

Cuentakilómetros total
El cuentakilómetros total muestra la
distancia total recorrida por el vehículo.
Cuentakilómetros parcial
Se indica la distancia de conducción para
el intervalo especi fi cado. Se pueden medir
dos tipos (TRIP A, TRIP B) de distancia
de intervalo y consumo promedio de
combustible para cada uno.

Por ejemplo, el cuentakilómetros parcial A
puede registrar la distancia desde el punto
de origen, y el cuentakilómetros parcial B
puede registrar desde el momento en que
se llenó el tanque de combustible.

Cuando se encuentre seleccionado el
cuentakilómetros parcial A, se exhibirá
TRIP A. Cuando se encuentre seleccionado
el cuentakilómetros parcial B, se exhibirá
TRIP B.

El cuentakilómetros parcial y el consumo
promedio de combustible se pueden
reponer oprimiendo el interruptor INFO
durante 1,5 seg. o más mientras se
encuentra en uno de los modos.
NOTA
 Sólo los cuentakilómetros parcial registran décimas de kilómetros.
 El registro del cuentakilómetros será borrado cuando:
 La fuente de alimentación se interrumpe (se quema un fusible o
la batería está desconectada).
 El vehículo se conduce más de 9999,9 kilómetros.
CX-5_8FT3-SP-17B_Edition1.indb 41 CX-5_8FT3-SP-17B_Edition1.indb 41 2017/01/27 16:06:56
2017/01/27 16:06:56

4–42
Al conducir
Tablero de instrumentos y pantalla
Medidor de temperatura del refrigerante del motor
Exhibe la temperatura de refrigerante
de motor. El medidor azul indica que
la temperatura de refrigerante de motor
esta baja, y el medidor rojo indica que la
temperatura de refrigerante de motor está
alta y sobrecalentándose.


PRECAUCIÓN
Si se enciende la advertencia de
temperatura de refrigerante del motor
alta (rojo), existe la posibilidad
de sobrecalentamiento. Estacione
inmediatamente el vehículo en un lugar
seguro y tome las medidas necesarias. Si
se continúa conduciendo el vehículo, el
motor podría sufrir daños.
Consulte la sección Sobrecalentamiento
en la página 7-42 .
NOTA
 La unidad de temperatura (Centígrados/Fahrenheit) del
visualizador del medidor de
refrigerante del motor cambia junto
con la unidad de temperatura del
visualizador de temperatura del
exterior.
 Consulte la sección Características de personalización en la página
9-13 .
 En una conducción normal, la temperatura del refrigerante del
motor se estabiliza en 100 °C o
menos, y el medidor indicará un
rango inferior a 100 °C.
CX-5_8FT3-SP-17B_Edition1.indb 42 CX-5_8FT3-SP-17B_Edition1.indb 42 2017/01/27 16:06:56
2017/01/27 16:06:56

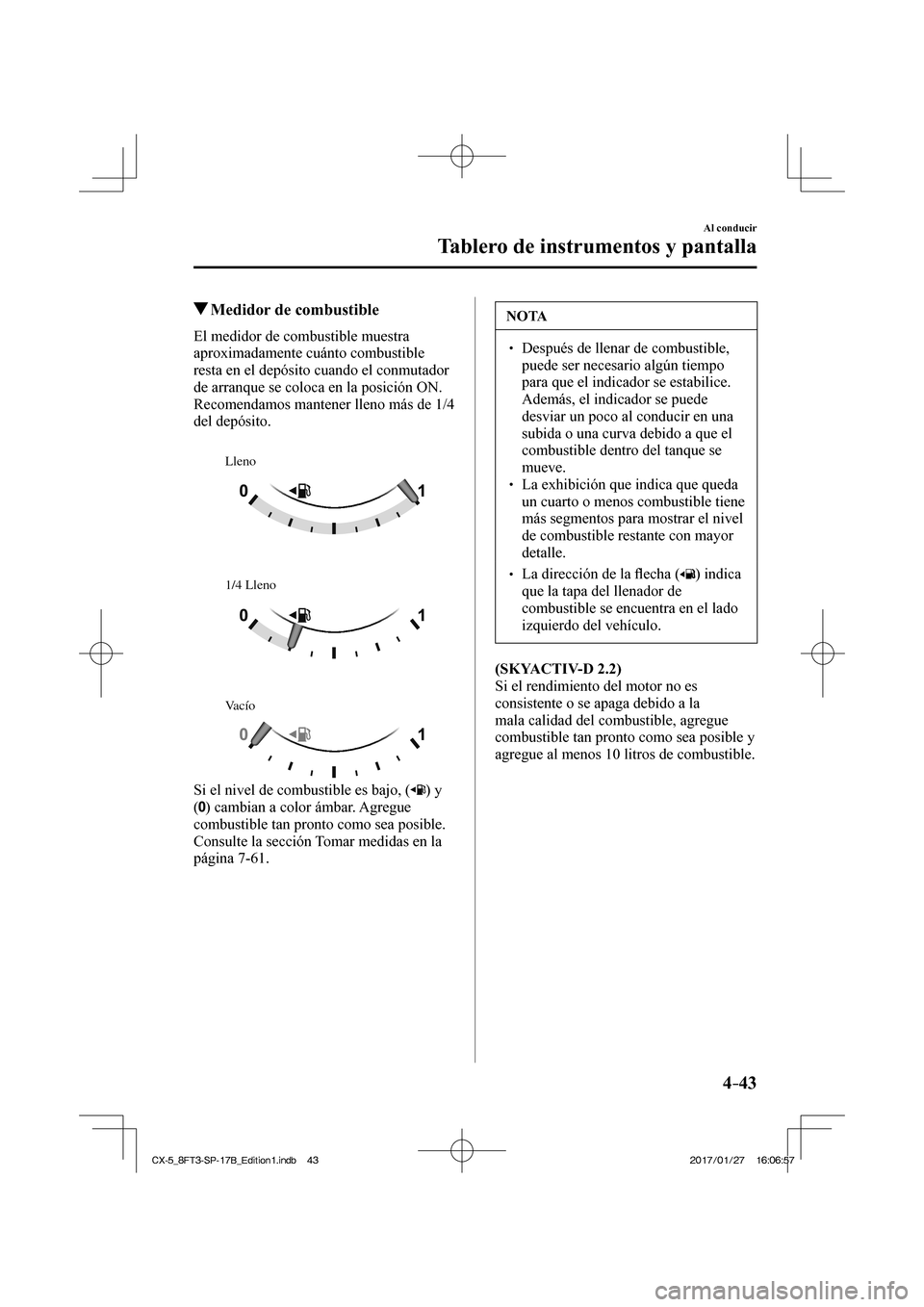

4–43
Al conducir
Tablero de instrumentos y pantalla
Medidor de combustible
El medidor de combustible muestra
aproximadamente cuánto combustible
resta en el depósito cuando el conmutador
de arranque se coloca en la posición ON.
Recomendamos mantener lleno más de 1/4
del depósito.

Lleno
1/4 Lleno
Vacío

Si el nivel de combustible es bajo, (
) y
(
) cambian a color ámbar. Agregue
combustible tan pronto como sea posible.
Consulte la sección Tomar medidas en la
página 7-61 .
NOTA
 Después de llenar de combustible, puede ser necesario algún tiempo
para que el indicador se estabilice.
Además, el indicador se puede
desviar un poco al conducir en una
subida o una curva debido a que el
combustible dentro del tanque se
mueve.
 La exhibición que indica que queda un cuarto o menos combustible tiene
más segmentos para mostrar el nivel
de combustible restante con mayor
detalle.
 La dirección de la fl echa ( ) indica
que la tapa del llenador de
combustible se encuentra en el lado
izquierdo del vehículo.
(SKYACTIV-D 2.2)
Si el rendimiento del motor no es
consistente o se apaga debido a la
mala calidad del combustible, agregue
combustible tan pronto como sea posible y
agregue al menos 10 litros de combustible.
CX-5_8FT3-SP-17B_Edition1.indb 43 CX-5_8FT3-SP-17B_Edition1.indb 43 2017/01/27 16:06:57
2017/01/27 16:06:57

4–44
Al conducir
Tablero de instrumentos y pantalla
*Algunos modelos.
Visualización de temperatura exterior
Cuando el conmutador de arranque está en
la posición ON, se muestra la temperatura
exterior.


NOTA
En las siguientes condiciones, la
temperatura exterior exhibida puede
variar de la temperatura exterior actual
dependiendo del área alrededor y las
condiciones del vehículo:
 Temperaturas signi fi cativamente frías
o altas.
 Cambios bruscos en la temperatura exterior.
 El vehículo está estacionado. El vehículo se conduce a bajas velocidades.
Cambio de la unidad de temperatura del
visualizador de temperatura del exterior
(Vehículos con sistema de audio tipo B)
La unidad de temperatura exterior se
puede cambiar entre Celsius y Fahrenheit.
Se pueden cambiar los ajustes usando la
pantalla de exhibición central.
Consulte la sección Características de
personalización en la página 9-13 .
NOTA
Cuando se cambia la unidad de
temperatura indicada en el visualizador
de temperatura del exterior, la unidad de
temperatura indicada en el visualizador
del medidor de refrigerante del motor
cambia junto con ella.
Luz de aviso de temperatura exterior *
Cuando la temperatura exterior es baja, la
indicación parpadea y se escucha un pitido
para advertirle de la posibilidad de hielo
en el camino.
Si la temperatura del exterior es inferior a
aproximadamente 4 °C, el visualizador de
la temperatura del exterior y la marca

parpadean durante diez segundos y se
escucha un bip.
NOTA
Si la temperatura exterior es menor a
-20 °C, no sonará el bip. Sin embargo, la
marca
se encenderá.
Distancia a recorrer con combustible disponible
Este muestra la distancia aproximada que
puede viajar con el combustible restante
basándose en el consumo de combustible.
La distancia para estar vacío será calculada
y exhibida cada segundo.



CX-5_8FT3-SP-17B_Edition1.indb 44 CX-5_8FT3-SP-17B_Edition1.indb 44 2017/01/27 16:06:57
2017/01/27 16:06:57
