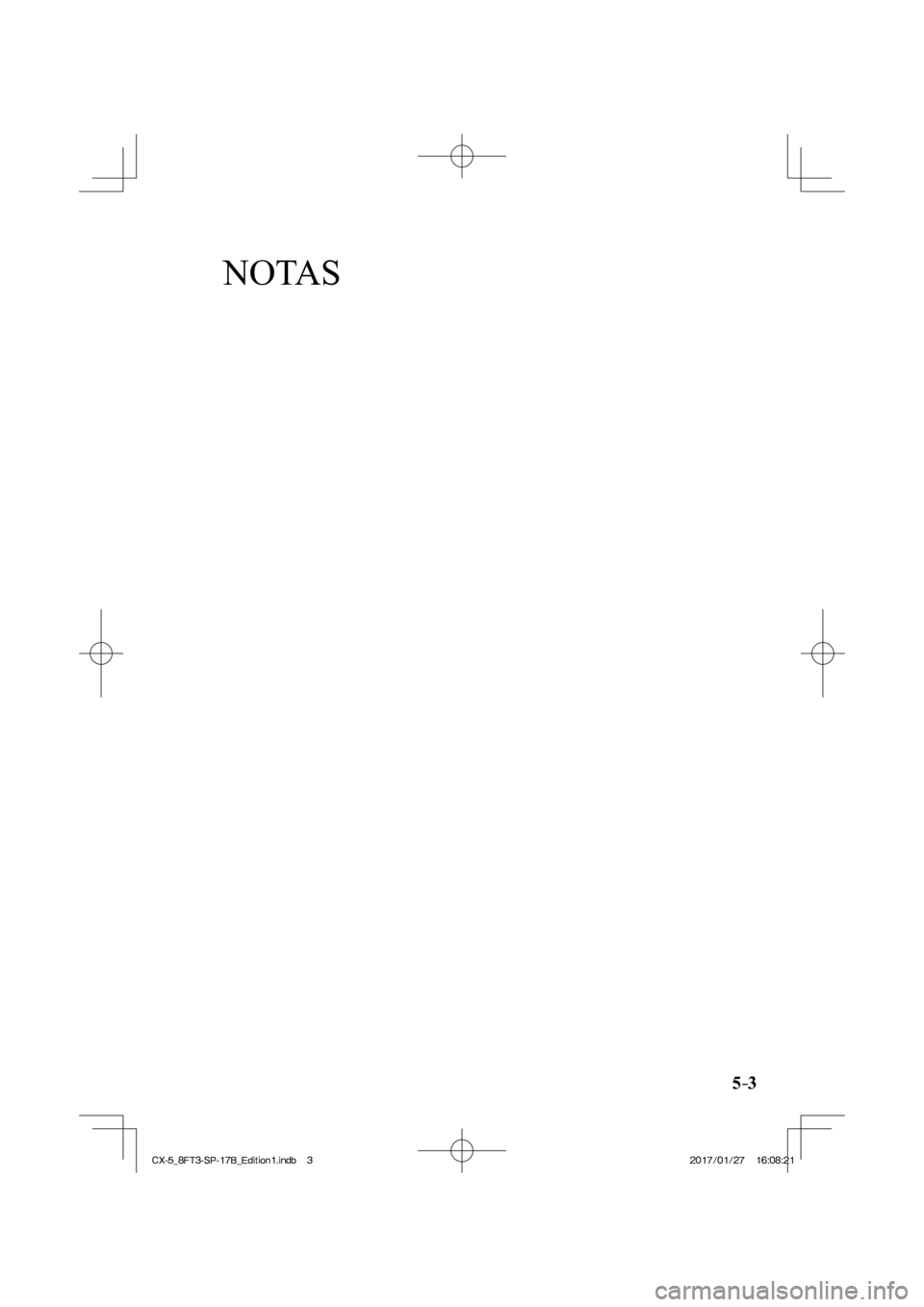

NOTAS
5–3
CX-5_8FT3-SP-17B_Edition1.indb 3
CX-5_8FT3-SP-17B_Edition1.indb 32017/01/27 16:08:21
2017/01/27 16:08:21

5–4
Características interiores
Climatizador

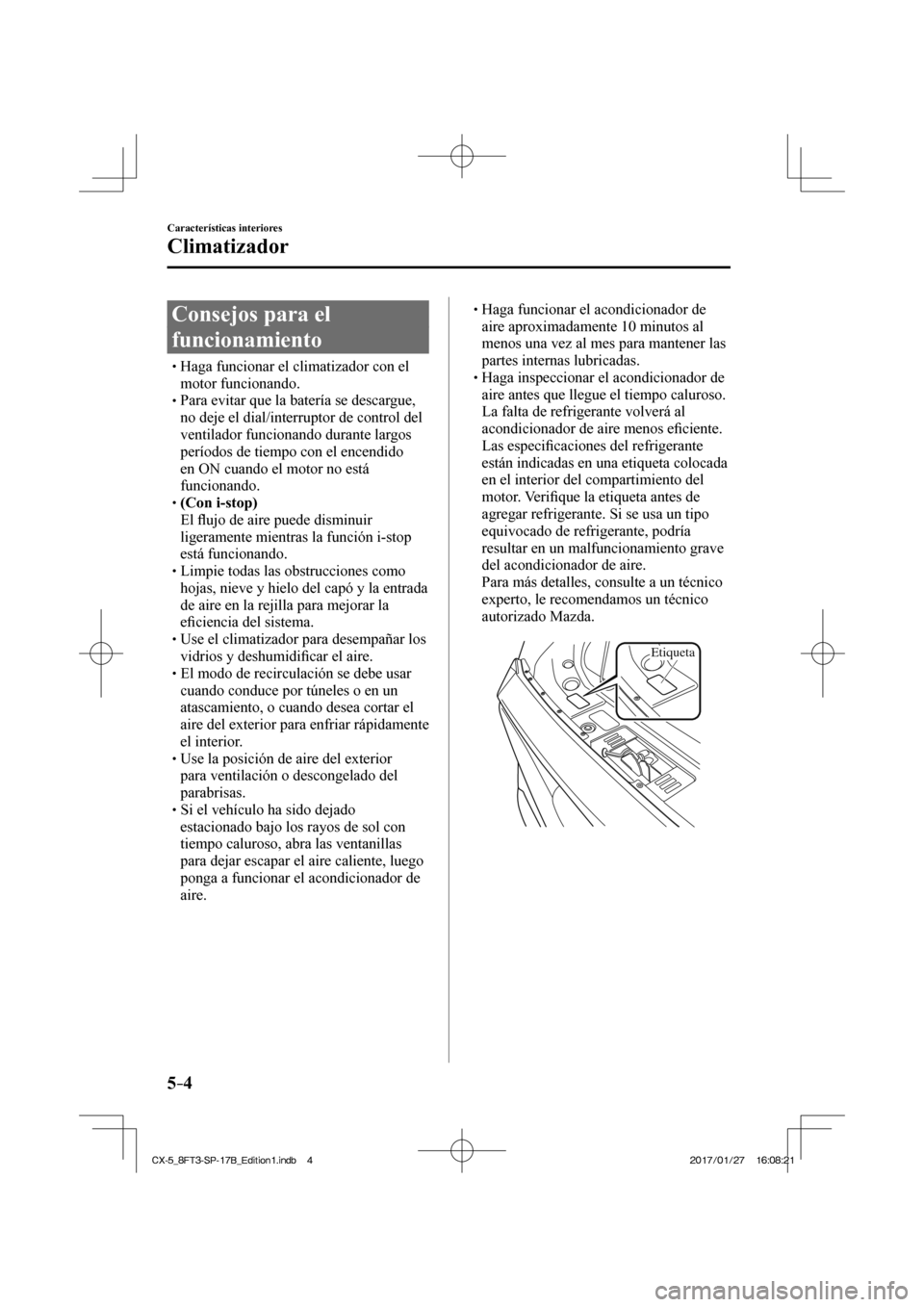

Consejos para el
funcionamiento
 Haga funcionar el climatizador con el motor funcionando.
 Para evitar que la batería se descargue, no deje el dial/interruptor de control del
ventilador funcionando durante largos
períodos de tiempo con el encendido
en ON cuando el motor no está
funcionando.
 (Con i-stop)  El fl ujo de aire puede disminuir
ligeramente mientras la función i-stop
está funcionando.
 Limpie todas las obstrucciones como hojas, nieve y hielo del capó y la entrada
de aire en la rejilla para mejorar la
efi ciencia del sistema.
 Use el climatizador para desempañar los
vidrios y deshumidi fi car el aire.
 El modo de recirculación se debe usar
cuando conduce por túneles o en un
atascamiento, o cuando desea cortar el
aire del exterior para enfriar rápidamente
el interior.
 Use la posición de aire del exterior para ventilación o descongelado del
parabrisas.
 Si el vehículo ha sido dejado estacionado bajo los rayos de sol con
tiempo caluroso, abra las ventanillas
para dejar escapar el aire caliente, luego
ponga a funcionar el acondicionador de
aire.

 Haga funcionar el acondicionador de aire aproximadamente 10 minutos al
menos una vez al mes para mantener las
partes internas lubricadas.
 Haga inspeccionar el acondicionador de aire antes que llegue el tiempo caluroso.
La falta de refrigerante volverá al
acondicionador de aire menos e fi ciente.
 Las especi fi caciones del refrigerante
están indicadas en una etiqueta colocada
en el interior del compartimiento del
motor. Veri fi que la etiqueta antes de
agregar refrigerante. Si se usa un tipo
equivocado de refrigerante, podría
resultar en un malfuncionamiento grave
del acondicionador de aire.
 Para más detalles, consulte a un técnico experto, le recomendamos un técnico
autorizado Mazda.


Etiqueta

CX-5_8FT3-SP-17B_Edition1.indb 4 CX-5_8FT3-SP-17B_Edition1.indb 4 2017/01/27 16:08:21
2017/01/27 16:08:21

5–5
Características interiores
Climatizador
*Algunos modelos.
Funcionamiento de las
salidas de aire
Ajuste de las salidas de aire
Dirigiendo el fl ujo de aire
Para ajustar la dirección del fl ujo de aire,
mueva la perilla de ajuste.
NOTA
 Cuando use el acondicionador de aire en condiciones de humedad
ambiente, el sistema puede soplar
niebla por las salidas de aire. Esto no
indica ningún problema y se debe a
que el aire húmedo ha sido enfriado
rápidamente.
 Las salidas de aire se pueden abrir y cerrar completamente usando el dial.
Salidas laterales

Perilla
DialAbrir
Cerrar
Salidas centrales

Perilla
Dial
* Algunos modelos
Salidas de ventilación traseras
*

PerillaDial Cerrar
Abrir

CX-5_8FT3-SP-17B_Edition1.indb 5 CX-5_8FT3-SP-17B_Edition1.indb 5
2017/01/27 16:08:21
2017/01/27 16:08:21

5–6
Características interiores
Climatizador

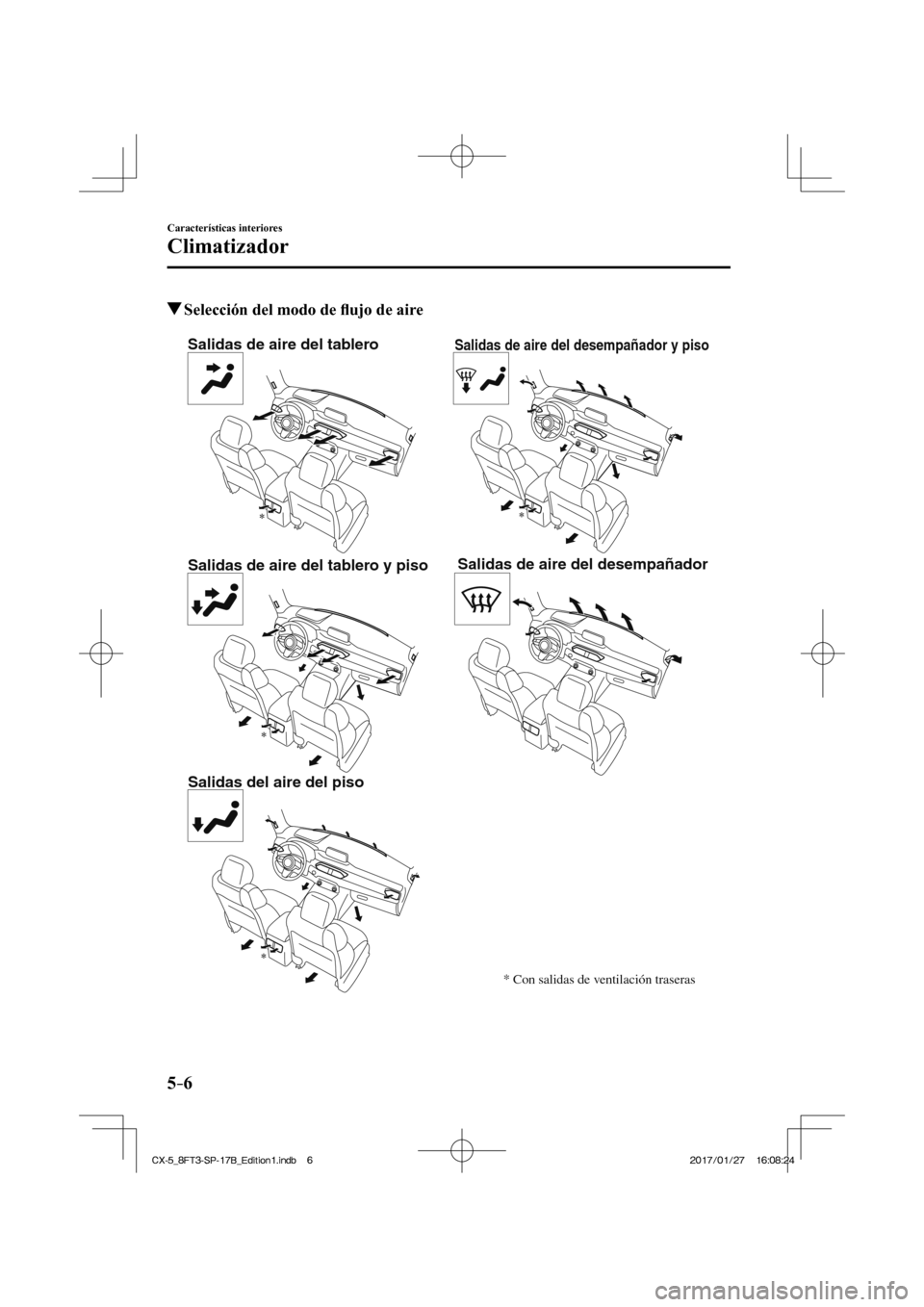

Selección del modo de fl ujo de aire

Salidas de aire del tablero
Salidas de aire del tablero y piso
Salidas del aire del pisoSalidas de aire del desempañador y piso
Salidas de aire del desempañador
* Con salidas de ventilación traseras
CX-5_8FT3-SP-17B_Edition1.indb 6 CX-5_8FT3-SP-17B_Edition1.indb 6 2017/01/27 16:08:24
2017/01/27 16:08:24

5–7
Características interiores
Climatizador

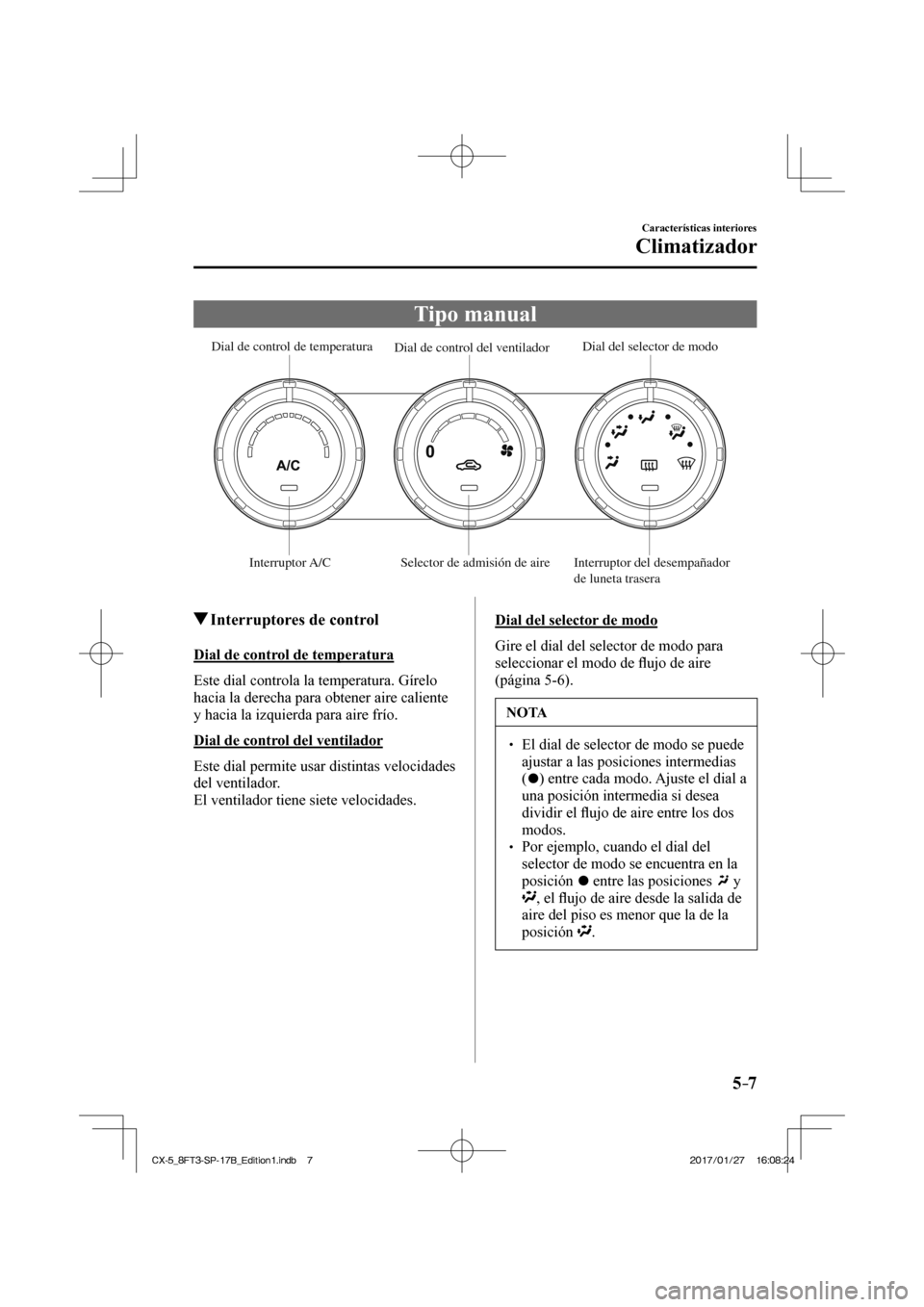

Tipo manual

Dial de control de temperatura Dial de control del ventilador Dial del selector de modo
Interruptor A/C Selector de admisión de aire Interruptor del desempañador
de luneta trasera

Interruptores de control
Dial de control de temperatura
Este dial controla la temperatura. Gírelo
hacia la derecha para obtener aire caliente
y hacia la izquierda para aire frío.
Dial de control del ventilador
Este dial permite usar distintas velocidades
del ventilador.
El ventilador tiene siete velocidades.
Dial del selector de modo
Gire el dial del selector de modo para
seleccionar el modo de fl ujo de aire
(página 5-6 ).
NOTA
 El dial de selector de modo se puede ajustar a las posiciones intermedias
(
) entre cada modo. Ajuste el dial a
una posición intermedia si desea
dividir el fl ujo de aire entre los dos
modos.
 Por ejemplo, cuando el dial del selector de modo se encuentra en la
posición
entre las posiciones y

, el fl ujo de aire desde la salida de
aire del piso es menor que la de la
posición
.
CX-5_8FT3-SP-17B_Edition1.indb 7 CX-5_8FT3-SP-17B_Edition1.indb 7 2017/01/27 16:08:24
2017/01/27 16:08:24

5–8
Características interiores
Climatizador

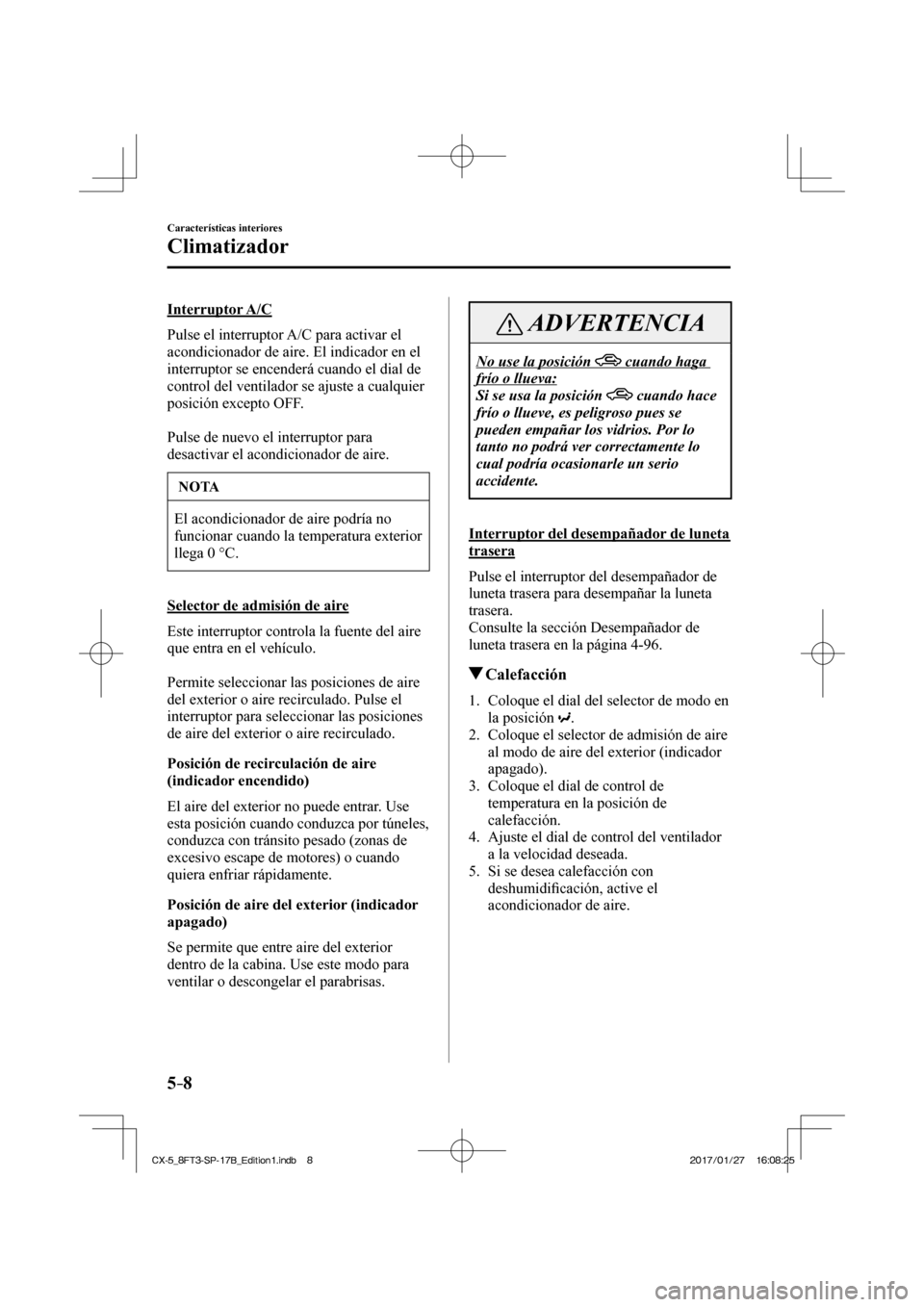

Interruptor A/C
Pulse el interruptor A/C para activar el
acondicionador de aire. El indicador en el
interruptor se encenderá cuando el dial de
control del ventilador se ajuste a cualquier
posición excepto OFF.

Pulse de nuevo el interruptor para
desactivar el acondicionador de aire.
NOTA
El acondicionador de aire podría no
funcionar cuando la temperatura exterior
llega 0 °C.
Selector de admisión de aire
Este interruptor controla la fuente del aire
que entra en el vehículo.

Permite seleccionar las posiciones de aire
del exterior o aire recirculado. Pulse el
interruptor para seleccionar las posiciones
de aire del exterior o aire recirculado.
Posición de recirculación de aire
(indicador encendido)
El aire del exterior no puede entrar. Use
esta posición cuando conduzca por túneles,
conduzca con tránsito pesado (zonas de
excesivo escape de motores) o cuando
quiera enfriar rápidamente.
Posición de aire del exterior (indicador
apagado)
Se permite que entre aire del exterior
dentro de la cabina. Use este modo para
ventilar o descongelar el parabrisas.
ADVERTENCIA
No use la posición cuando haga
frío o llueva:
Si se usa la posición
cuando hace
frío o llueve, es peligroso pues se
pueden empañar los vidrios. Por lo
tanto no podrá ver correctamente lo
cual podría ocasionarle un serio
accidente.
Interruptor del desempañador de luneta
trasera
Pulse el interruptor del desempañador de
luneta trasera para desempañar la luneta
trasera.
Consulte la sección Desempañador de
luneta trasera en la página 4-96 .
Calefacción
1. Coloque el dial del selector de modo en la posición
.
2. Coloque el selector de admisión de aire al modo de aire del exterior (indicador
apagado).
3. Coloque el dial de control de temperatura en la posición de
calefacción.
4. Ajuste el dial de control del ventilador a la velocidad deseada.
5. Si se desea calefacción con deshumidi fi cación, active el
acondicionador de aire.

CX-5_8FT3-SP-17B_Edition1.indb 8 CX-5_8FT3-SP-17B_Edition1.indb 8 2017/01/27 16:08:25
2017/01/27 16:08:25

5–9
Características interiores
Climatizador

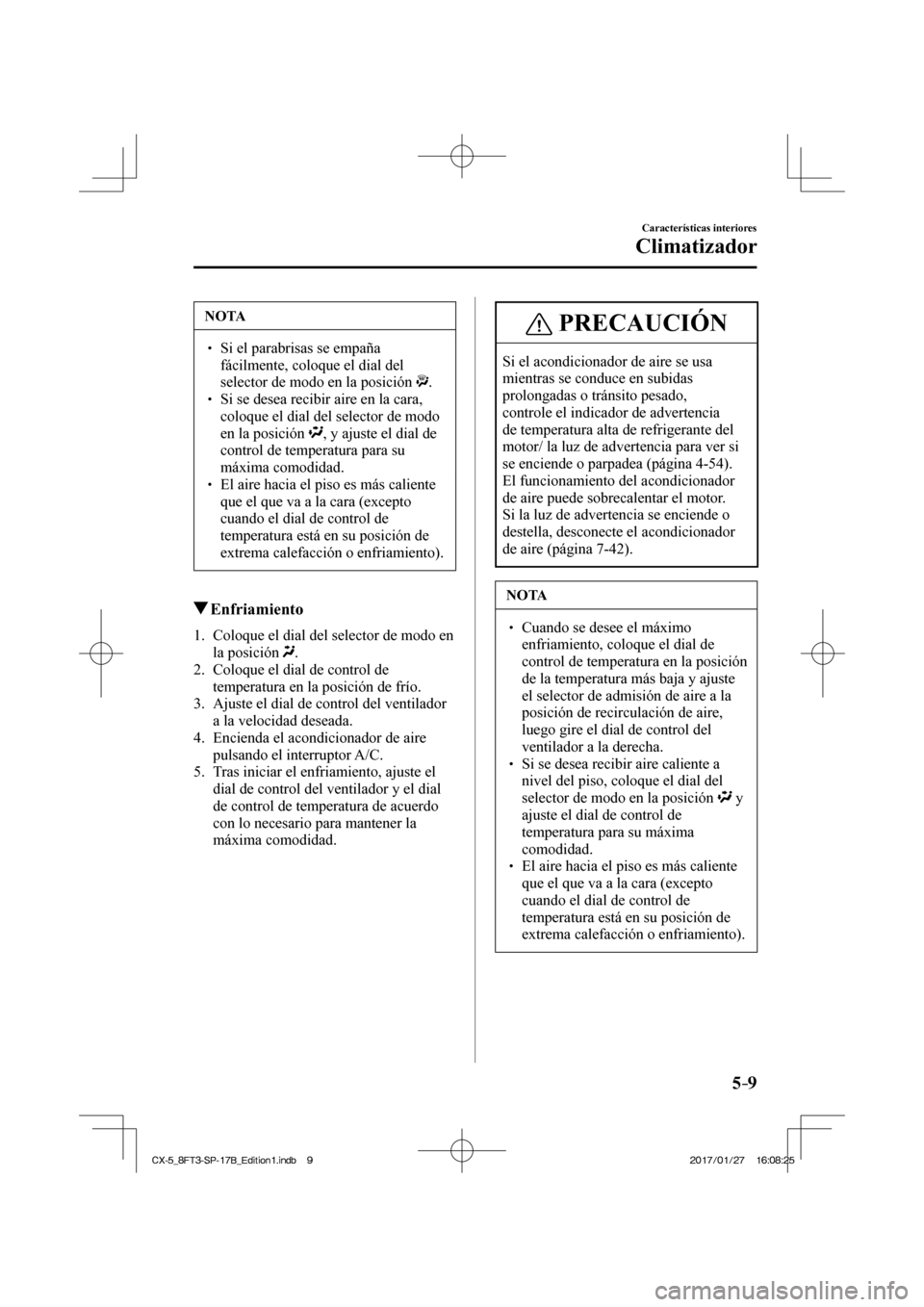

NOTA
 Si el parabrisas se empaña fácilmente, coloque el dial del
selector de modo en la posición
.  Si se desea recibir aire en la cara, coloque el dial del selector de modo
en la posición
, y ajuste el dial de
control de temperatura para su
máxima comodidad.
 El aire hacia el piso es más caliente que el que va a la cara (excepto
cuando el dial de control de
temperatura está en su posición de
extrema calefacción o enfriamiento).
Enfriamiento
1. Coloque el dial del selector de modo en la posición
.
2. Coloque el dial de control de temperatura en la posición de frío.
3. Ajuste el dial de control del ventilador a la velocidad deseada.
4. Encienda el acondicionador de aire pulsando el interruptor A/C .
5. Tras iniciar el enfriamiento, ajuste el dial de control del ventilador y el dial
de control de temperatura de acuerdo
con lo necesario para mantener la
máxima comodidad.
PRECAUCIÓN
Si el acondicionador de aire se usa
mientras se conduce en subidas
prolongadas o tránsito pesado,
controle el indicador de advertencia
de temperatura alta de refrigerante del
motor/ la luz de advertencia para ver si
se enciende o parpadea (página 4-54 ).
El funcionamiento del acondicionador
de aire puede sobrecalentar el motor.
Si la luz de advertencia se enciende o
destella, desconecte el acondicionador
de aire (página 7-42 ).
NOTA
 Cuando se desee el máximo enfriamiento, coloque el dial de
control de temperatura en la posición
de la temperatura más baja y ajuste
el selector de admisión de aire a la
posición de recirculación de aire,
luego gire el dial de control del
ventilador a la derecha.
 Si se desea recibir aire caliente a nivel del piso, coloque el dial del
selector de modo en la posición
y
ajuste el dial de control de
temperatura para su máxima
comodidad.
 El aire hacia el piso es más caliente que el que va a la cara (excepto
cuando el dial de control de
temperatura está en su posición de
extrema calefacción o enfriamiento).
CX-5_8FT3-SP-17B_Edition1.indb 9 CX-5_8FT3-SP-17B_Edition1.indb 9 2017/01/27 16:08:25
2017/01/27 16:08:25

5–10
Características interiores
Climatizador

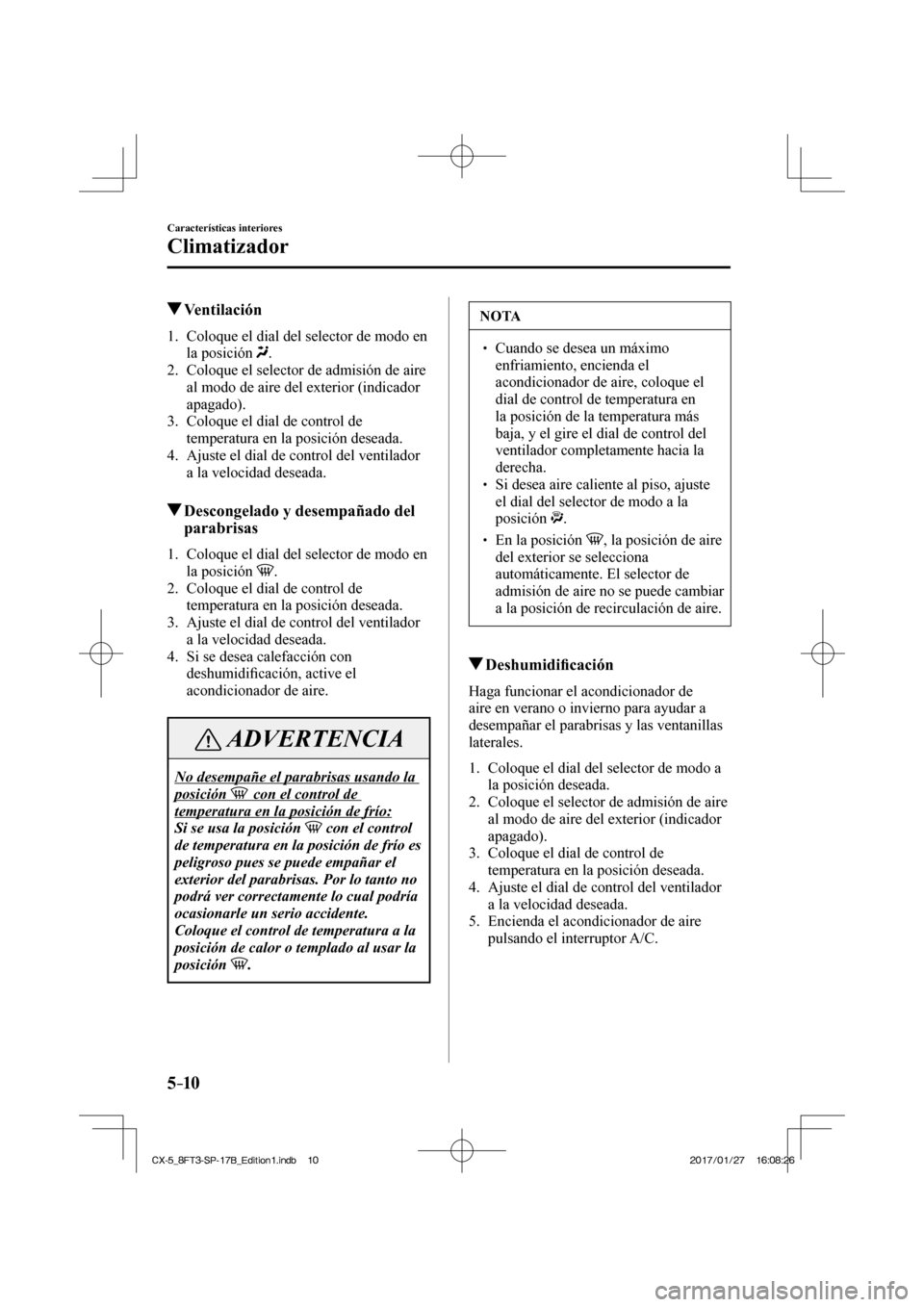

Ventilación
1. Coloque el dial del selector de modo en la posición
.
2. Coloque el selector de admisión de aire al modo de aire del exterior (indicador
apagado).
3. Coloque el dial de control de temperatura en la posición deseada.
4. Ajuste el dial de control del ventilador a la velocidad deseada.

Descongelado y desempañado del parabrisas
1. Coloque el dial del selector de modo en
la posición
.
2. Coloque el dial de control de temperatura en la posición deseada.
3. Ajuste el dial de control del ventilador a la velocidad deseada.
4. Si se desea calefacción con deshumidi fi cación, active el
acondicionador de aire.

ADVERTENCIA
No desempañe el parabrisas usando la
posición con el control de
temperatura en la posición de frío:
Si se usa la posición
con el control
de temperatura en la posición de frío es
peligroso pues se puede empañar el
exterior del parabrisas. Por lo tanto no
podrá ver correctamente lo cual podría
ocasionarle un serio accidente.
Coloque el control de temperatura a la
posición de calor o templado al usar la
posición
.
NOTA
 Cuando se desea un máximo enfriamiento, encienda el
acondicionador de aire, coloque el
dial de control de temperatura en
la posición de la temperatura más
baja, y el gire el dial de control del
ventilador completamente hacia la
derecha.
 Si desea aire caliente al piso, ajuste el dial del selector de modo a la
posición
.
 En la posición , la posición de aire
del exterior se selecciona
automáticamente. El selector de
admisión de aire no se puede cambiar
a la posición de recirculación de aire.
Deshumidifi cación
Haga funcionar el acondicionador de
aire en verano o invierno para ayudar a
desempañar el parabrisas y las ventanillas
laterales.

1. Coloque el dial del selector de modo a
la posición deseada.
2. Coloque el selector de admisión de aire al modo de aire del exterior (indicador
apagado).
3. Coloque el dial de control de temperatura en la posición deseada.
4. Ajuste el dial de control del ventilador a la velocidad deseada.
5. Encienda el acondicionador de aire pulsando el interruptor A/C .

CX-5_8FT3-SP-17B_Edition1.indb 10 CX-5_8FT3-SP-17B_Edition1.indb 10 2017/01/27 16:08:26
2017/01/27 16:08:26
