Page 705 of 874

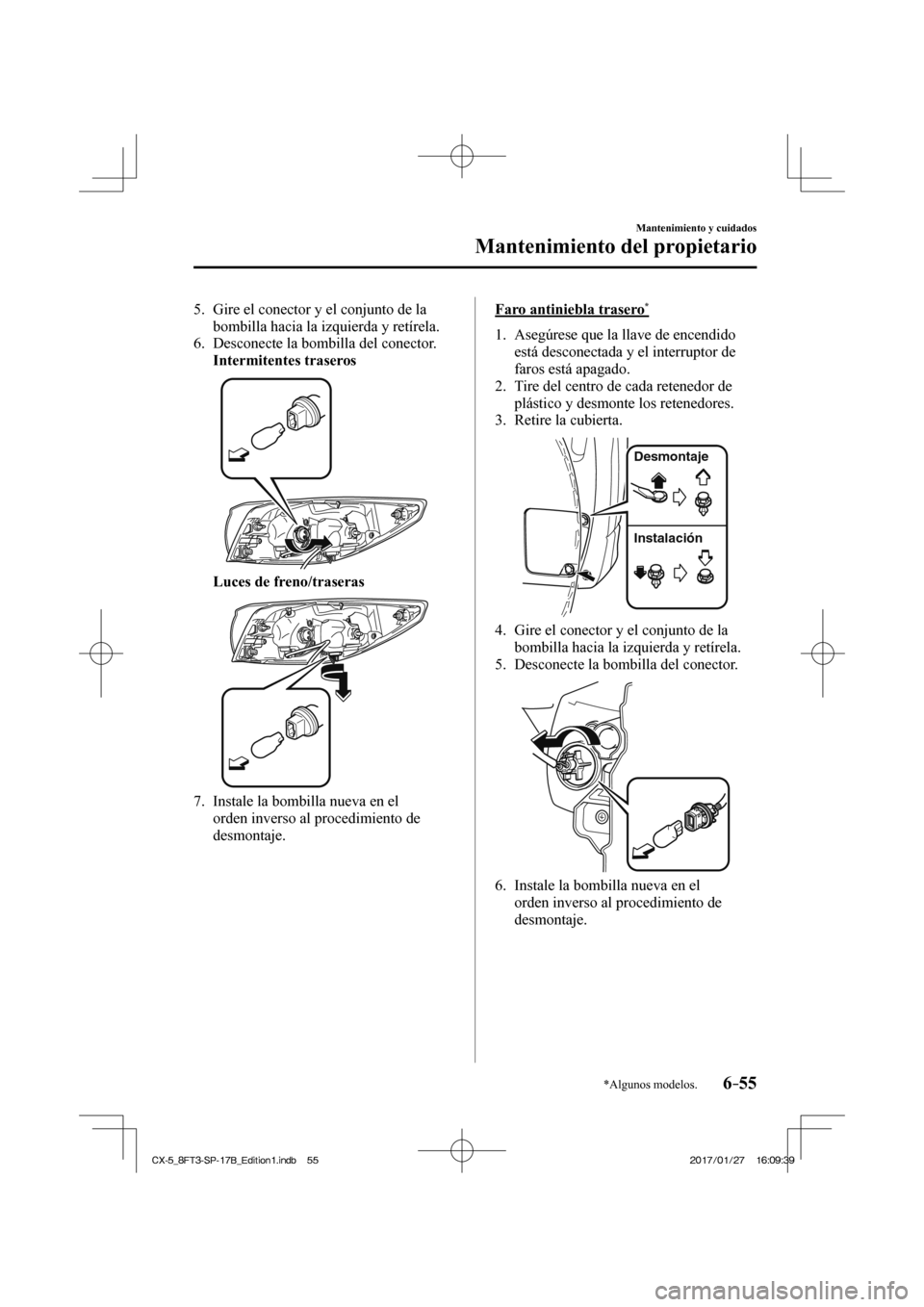

6–55
Mantenimiento y cuidados
Mantenimiento del propietario
*Algunos modelos.
5. Gire el conector y el conjunto de la bombilla hacia la izquierda y retírela.
6. Desconecte la bombilla del conector.
Intermitentes traseros
Luces de freno/traseras
7. Instale la bombilla nueva en el orden inverso al procedimiento de
desmontaje.
Faro antiniebla trasero *
1. Asegúrese que la llave de encendido está desconectada y el interruptor de
faros está apagado.
2. Tire del centro de cada retenedor de plástico y desmonte los retenedores.
3. Retire la cubierta.
Desmontaje
Instalación
4. Gire el conector y el conjunto de la bombilla hacia la izquierda y retírela.
5. Desconecte la bombilla del conector.
6. Instale la bombilla nueva en el orden inverso al procedimiento de
desmontaje.
CX-5_8FT3-SP-17B_Edition1.indb 55 CX-5_8FT3-SP-17B_Edition1.indb 55 2017/01/27 16:09:39
2017/01/27 16:09:39
Page 706 of 874

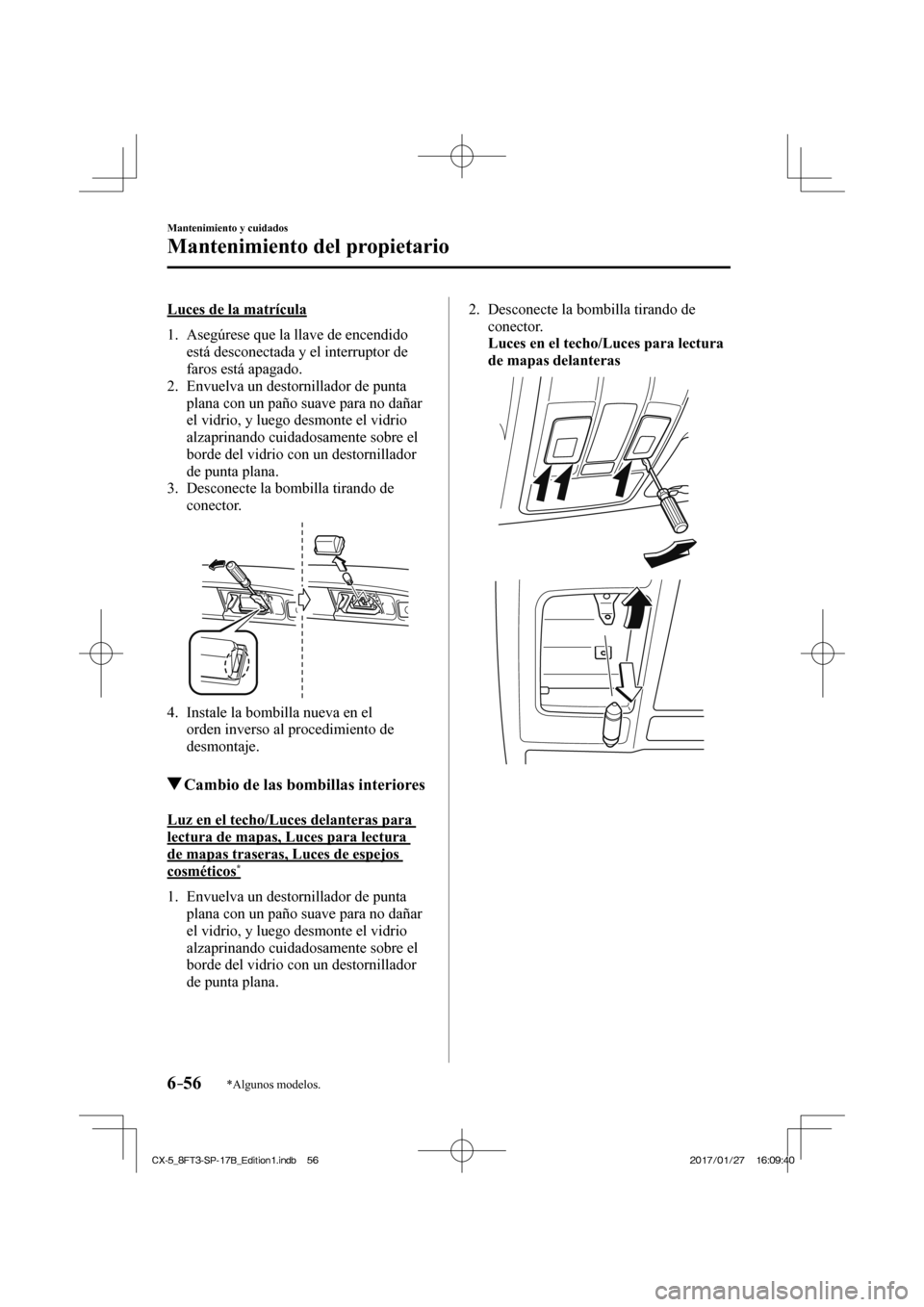

6–56
Mantenimiento y cuidados
Mantenimiento del propietario
*Algunos modelos.
Luces de la matrícula
1. Asegúrese que la llave de encendido está desconectada y el interruptor de
faros está apagado.
2. Envuelva un destornillador de punta plana con un paño suave para no dañar
el vidrio, y luego desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
3. Desconecte la bombilla tirando de conector.
4. Instale la bombilla nueva en el orden inverso al procedimiento de
desmontaje.
Cambio de las bombillas interiores
Luz en el techo/Luces delanteras para
lectura de mapas, Luces para lectura
de mapas traseras, Luces de espejos
cosméticos
*
1. Envuelva un destornillador de punta plana con un paño suave para no dañar
el vidrio, y luego desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana. 2. Desconecte la bombilla tirando de
conector.
Luces en el techo/Luces para lectura de mapas delanteras
CX-5_8FT3-SP-17B_Edition1.indb 56 CX-5_8FT3-SP-17B_Edition1.indb 56 2017/01/27 16:09:40
2017/01/27 16:09:40
Page 707 of 874

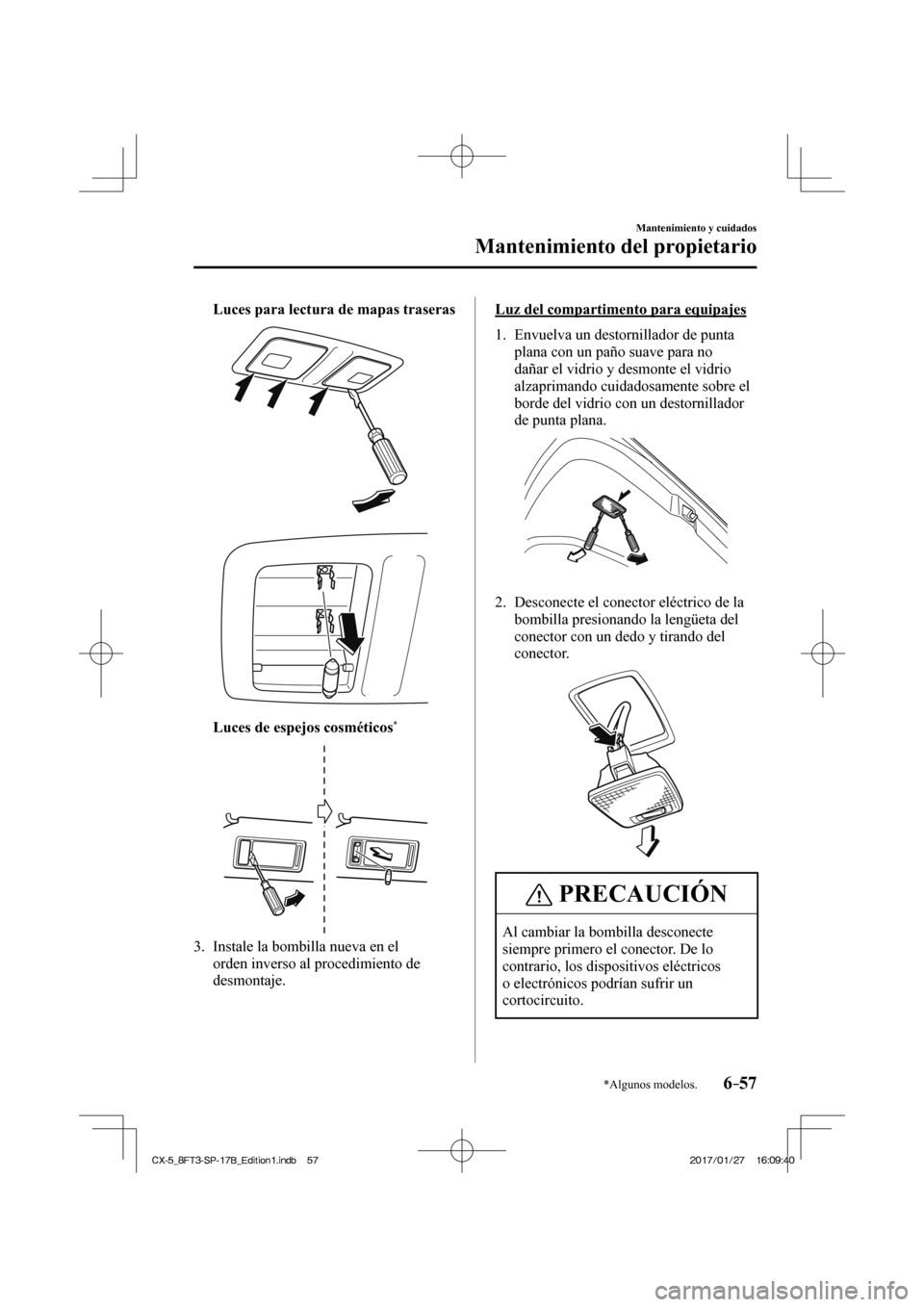

6–57
Mantenimiento y cuidados
Mantenimiento del propietario
*Algunos modelos.
Luces para lectura de mapas traseras
Luces de espejos cosméticos *
3. Instale la bombilla nueva en el orden inverso al procedimiento de
desmontaje.
Luz del compartimento para equipajes
1. Envuelva un destornillador de punta plana con un paño suave para no
dañar el vidrio y desmonte el vidrio
alzaprimando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
2. Desconecte el conector eléctrico de la bombilla presionando la lengüeta del
conector con un dedo y tirando del
conector.
PRECAUCIÓN
Al cambiar la bombilla desconecte
siempre primero el conector. De lo
contrario, los dispositivos eléctricos
o electrónicos podrían sufrir un
cortocircuito.
CX-5_8FT3-SP-17B_Edition1.indb 57 CX-5_8FT3-SP-17B_Edition1.indb 57 2017/01/27 16:09:40
2017/01/27 16:09:40
Page 708 of 874

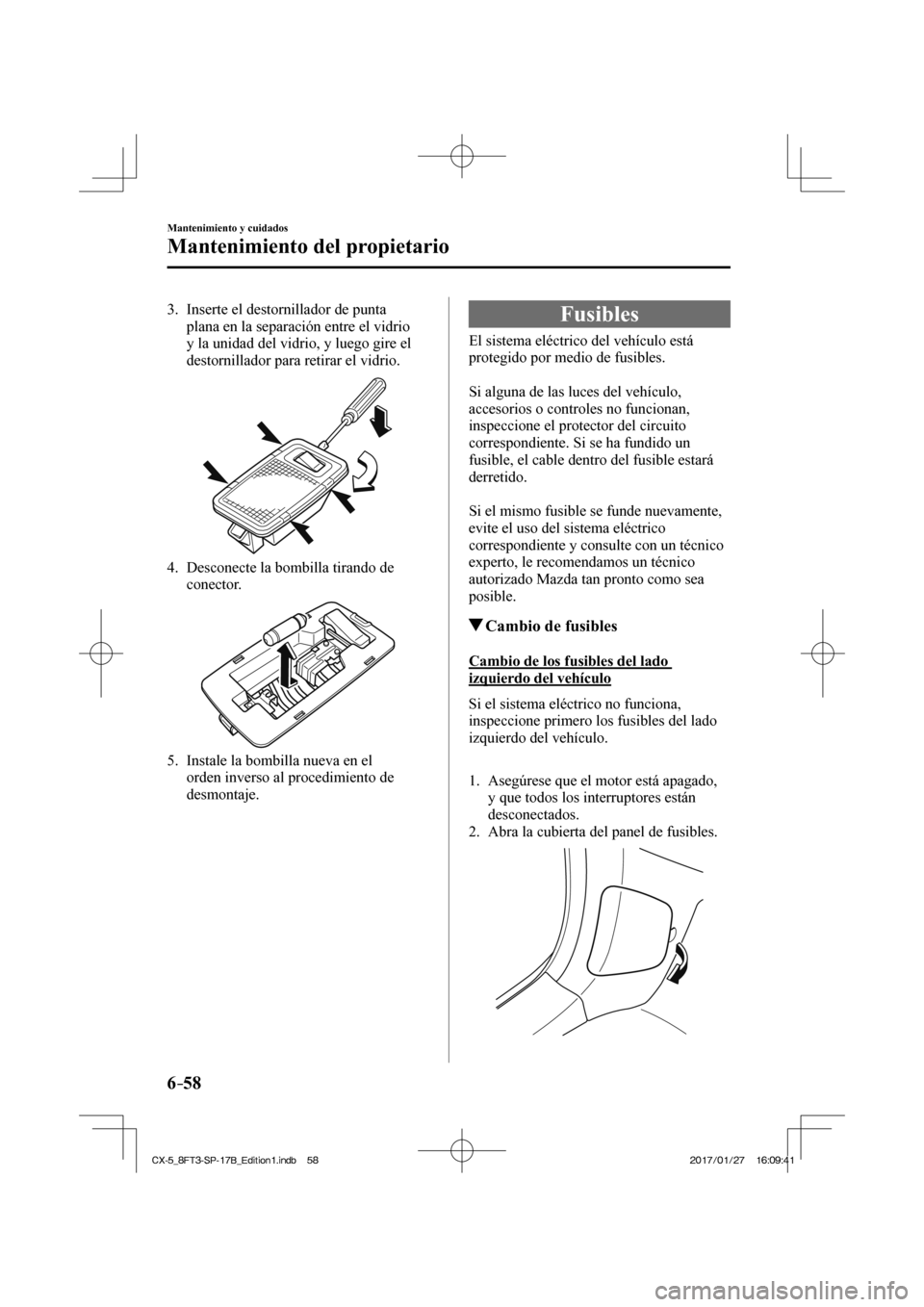

6–58
Mantenimiento y cuidados
Mantenimiento del propietario
3. Inserte el destornillador de punta plana en la separación entre el vidrio
y la unidad del vidrio, y luego gire el
destornillador para retirar el vidrio.
4. Desconecte la bombilla tirando de conector.
5. Instale la bombilla nueva en el orden inverso al procedimiento de
desmontaje.
Fusibles
El sistema eléctrico del vehículo está
protegido por medio de fusibles.
Si alguna de las luces del vehículo,
accesorios o controles no funcionan,
inspeccione el protector del circuito
correspondiente. Si se ha fundido un
fusible, el cable dentro del fusible estará
derretido.
Si el mismo fusible se funde nuevamente,
evite el uso del sistema eléctrico
correspondiente y consulte con un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
Cambio de fusibles
Cambio de los fusibles del lado
izquierdo del vehículo
Si el sistema eléctrico no funciona,
inspeccione primero los fusibles del lado
izquierdo del vehículo.
1. Asegúrese que el motor está apagado, y que todos los interruptores están
desconectados.
2. Abra la cubierta del panel de fusibles.
CX-5_8FT3-SP-17B_Edition1.indb 58 CX-5_8FT3-SP-17B_Edition1.indb 58 2017/01/27 16:09:41
2017/01/27 16:09:41
Page 709 of 874

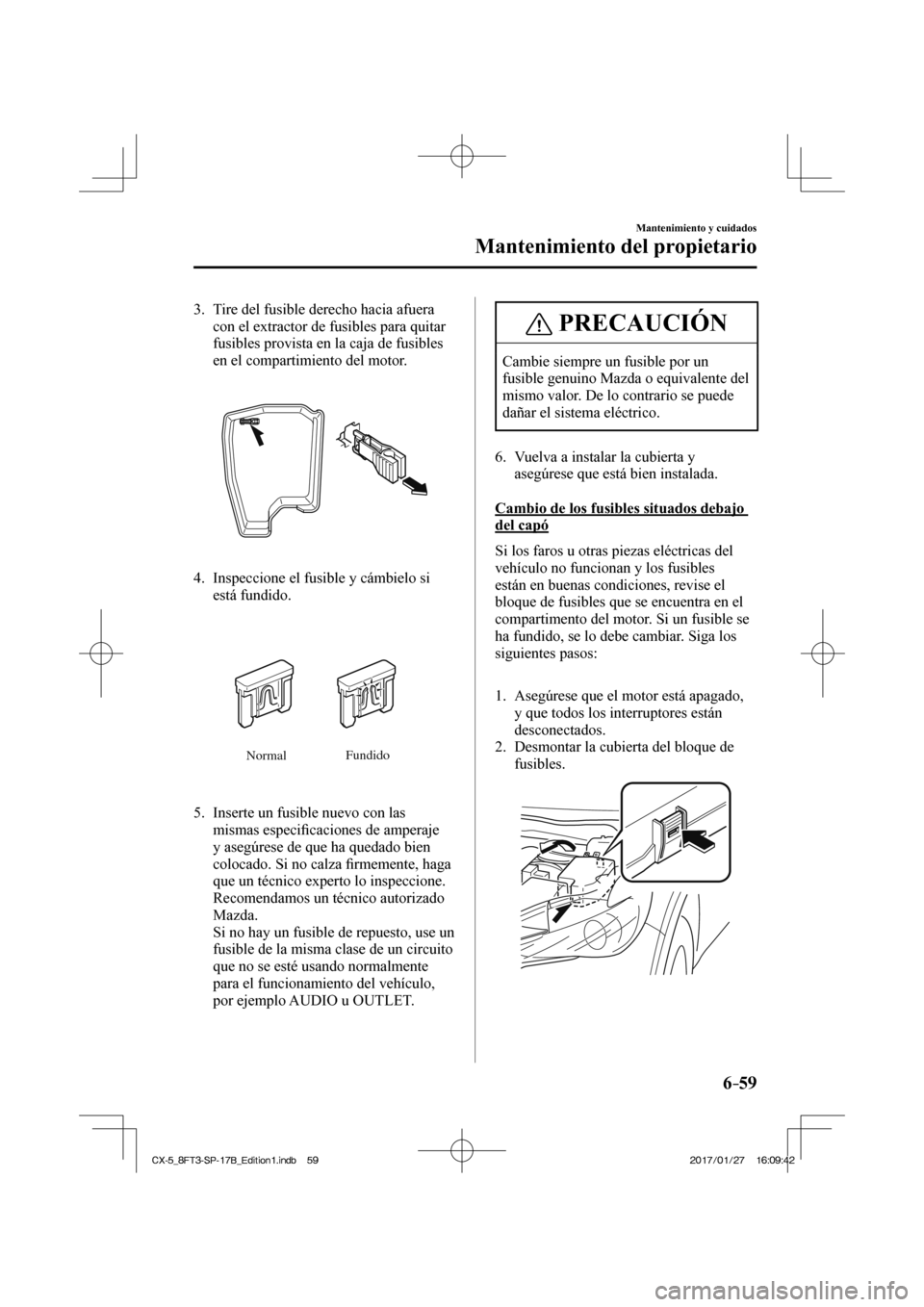

6–59
Mantenimiento y cuidados
Mantenimiento del propietario
3. Tire del fusible derecho hacia afuera con el extractor de fusibles para quitar
fusibles provista en la caja de fusibles
en el compartimiento del motor.
4. Inspeccione el fusible y cámbielo si está fundido.
Normal Fundido
5. Inserte un fusible nuevo con las mismas especi fi caciones de amperaje
y asegúrese de que ha quedado bien
colocado. Si no calza fi rmemente, haga
que un técnico experto lo inspeccione.
Recomendamos un técnico autorizado
Mazda.
Si no hay un fusible de repuesto, use un fusible de la misma clase de un circuito
que no se esté usando normalmente
para el funcionamiento del vehículo,
por ejemplo AUDIO u OUTLET.
PRECAUCIÓN
Cambie siempre un fusible por un
fusible genuino Mazda o equivalente del
mismo valor. De lo contrario se puede
dañar el sistema eléctrico.
6. Vuelva a instalar la cubierta y asegúrese que está bien instalada.
Cambio de los fusibles situados debajo
del capó
Si los faros u otras piezas eléctricas del
vehículo no funcionan y los fusibles
están en buenas condiciones, revise el
bloque de fusibles que se encuentra en el
compartimento del motor. Si un fusible se
ha fundido, se lo debe cambiar. Siga los
siguientes pasos:
1. Asegúrese que el motor está apagado, y que todos los interruptores están
desconectados.
2. Desmontar la cubierta del bloque de fusibles.
CX-5_8FT3-SP-17B_Edition1.indb 59 CX-5_8FT3-SP-17B_Edition1.indb 59 2017/01/27 16:09:42
2017/01/27 16:09:42
Page 710 of 874

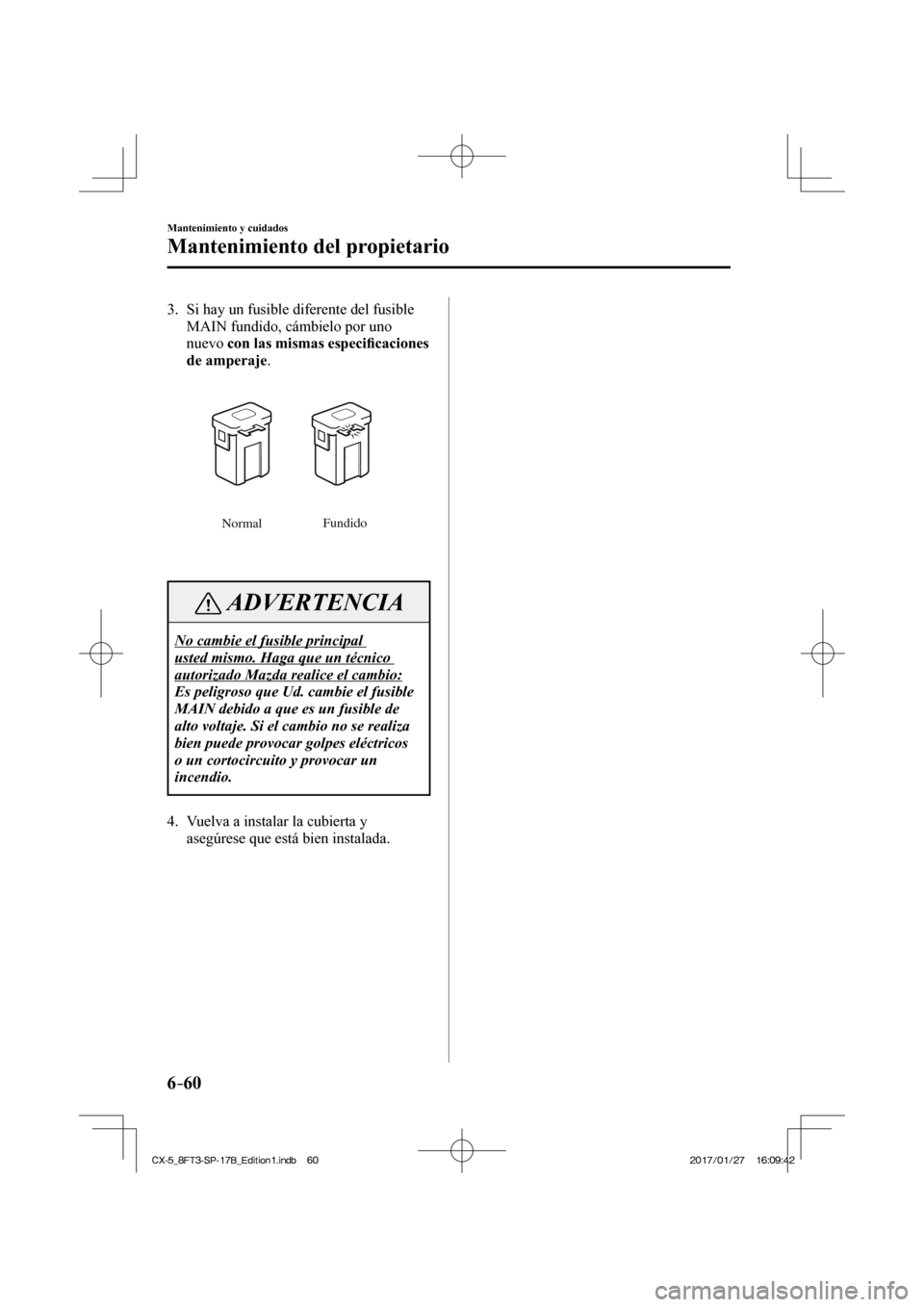

6–60
Mantenimiento y cuidados
Mantenimiento del propietario
3. Si hay un fusible diferente del fusible MAIN fundido, cámbielo por uno
nuevo con las mismas especifi caciones
de amperaje .
Normal Fundido
ADVERTENCIA
No cambie el fusible principal
usted mismo. Haga que un técnico
autorizado Mazda realice el cambio:
Es peligroso que Ud. cambie el fusible
MAIN debido a que es un fusible de
alto voltaje. Si el cambio no se realiza
bien puede provocar golpes eléctricos
o un cortocircuito y provocar un
incendio.
4. Vuelva a instalar la cubierta y asegúrese que está bien instalada.
CX-5_8FT3-SP-17B_Edition1.indb 60 CX-5_8FT3-SP-17B_Edition1.indb 60 2017/01/27 16:09:42
2017/01/27 16:09:42
Page 711 of 874

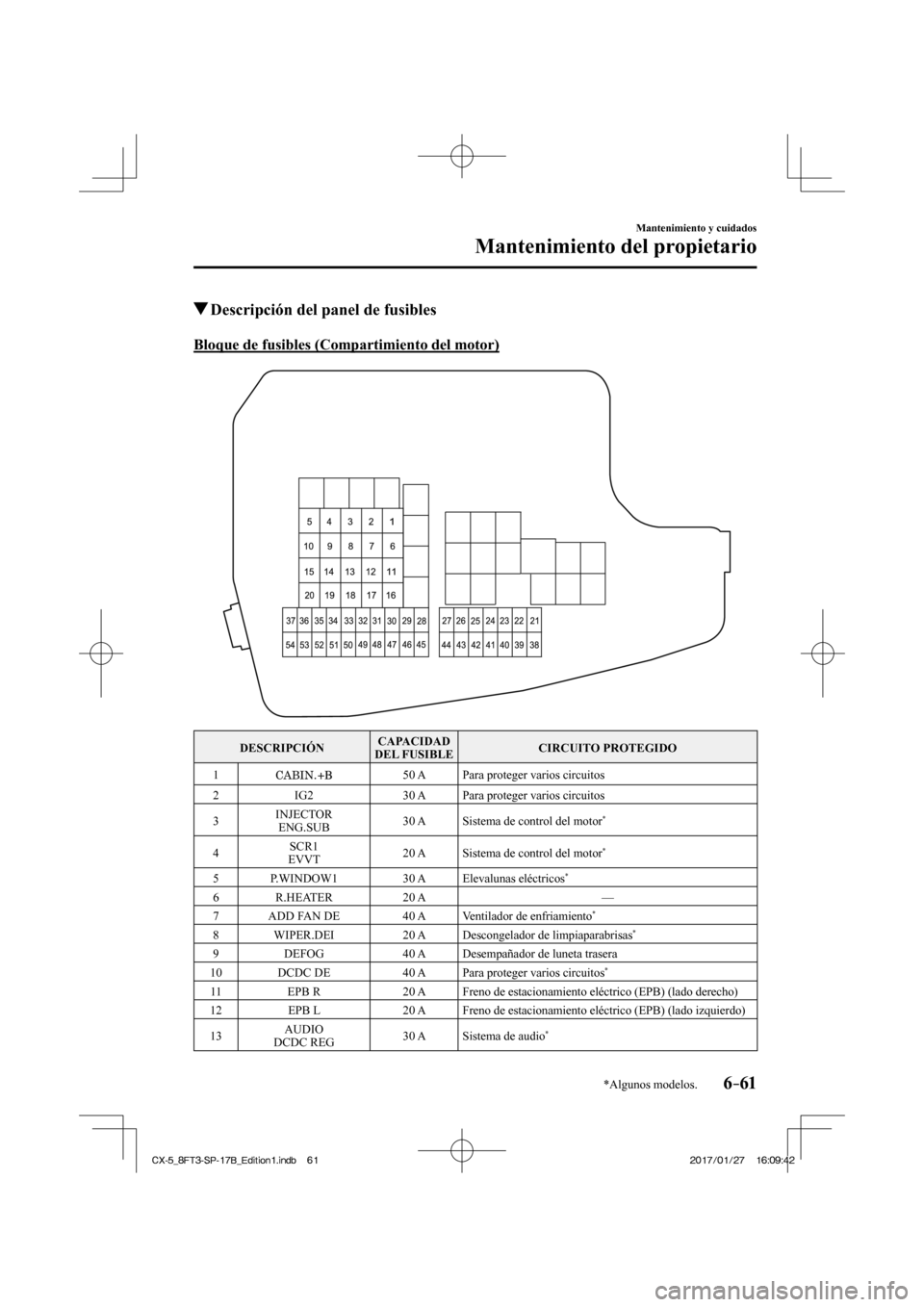

6–61
Mantenimiento y cuidados
Mantenimiento del propietario
*Algunos modelos.
Descripción del panel de fusibles
Bloque de fusibles (Compartimiento del motor)
DESCRIPCIÓN CAPACIDAD
DEL FUSIBLE CIRCUITO PROTEGIDO
1
50 A Para proteger varios circuitos
2 IG2 30 A Para proteger varios circuitos
3 INJECTOR
ENG.SUB 30 A Sistema de control del motor
*
4 SCR1
EVVT 20 A Sistema de control del motor
*
5 P.WINDOW1 30 A Elevalunas eléctricos
*
6 R.HEATER 20 A —
7 ADD FAN DE 40 A Ventilador de enfriamiento
*
8 WIPER.DEI 20 A Descongelador de limpiaparabrisas *
9 DEFOG 40 A Desempañador de luneta trasera
10 DCDC DE 40 A Para proteger varios circuitos
*
11 EPB R 20 A Freno de estacionamiento eléctrico (EPB) (lado derecho)
12 EPB L 20 A Freno de estacionamiento eléctrico (EPB) (lado izquierdo)
13 AUDIO
DCDC REG 30 A Sistema de audio
*
CX-5_8FT3-SP-17B_Edition1.indb 61
CX-5_8FT3-SP-17B_Edition1.indb 61
2017/01/27 16:09:42
2017/01/27 16:09:42
Page 712 of 874

6–62
Mantenimiento y cuidados
Mantenimiento del propietario
*Algunos modelos.
DESCRIPCIÓN CAPACIDAD
DEL FUSIBLE CIRCUITO PROTEGIDO
14 FAN GE 30 A Ventilador de enfriamiento
*
15 ENG.MAIN 40 A Sistema de control del motor
16 ABS/DSC M 50 A ABS, sistema de control de estabilidad dinámica
17 FAN DE 40 A Ventilador de enfriamiento
*
18 WIPER 20 A Limpiador y lavador de parabrisas
19 HEATER 40 A Acondicionador de aire
20 ADD FAN GE 30 A Ventilador de enfriamiento
*
21 ENGINE.IG1 7,5 A Sistema de control del motor
22 C/U IG1 15 A Para proteger varios circuitos
23 AUDIO2 7,5 A Sistema de audio
24 METER2 7,5 A Grupo de instrumentos
*
25 ENGINE3 15 A Sistema de control del motor
26 ENGINE2 15 A Sistema de control del motor
27 ENGINE1 15 A Sistema de control del motor
2 8 A T 15 A Sistema de control de transmisión
* , interruptor de
encendido
29 H/CLEAN 20 A Lavafaros
*
30 A/C 7,5 A Acondicionador de aire *
31 AT PUMP 15 A Sistema de control de transmisión *
32 HORN 15 A Bocina
33 R.WIPER 15 A Limpiador de luneta trasera
34 H/L HI 20 A Luces de carretera
35 ST.HEATER 15 A Volante calefaccionado
*
36 FOG 15 A Faros antiniebla *
37
7,5 A Sistema de control del motor
38 H/L LOW L 15 A Faro - luz de cruce (Izquierda)
39 ENGINE4 15 A —
40 — — —
41 METER1 10 A Grupo de instrumentos
42 SRS1 7,5 A Bolsa de aire
43 BOSE 25 A Modelo equipado con sistema de sonidos Bose
® *
44 AUDIO1 15 A Sistema de audio
45 ABS/DSC S 30 A ABS, sistema de control de estabilidad dinámica
46 FUEL PUMP 15 A Sistema de combustible
*
47 FUEL WARM 25 A Calentador de combustible *
48 TAIL 15 A Luces de cola, luces de placa de matrícula
49 SCR2
FUEL PUMP2 25 A —
