2018 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

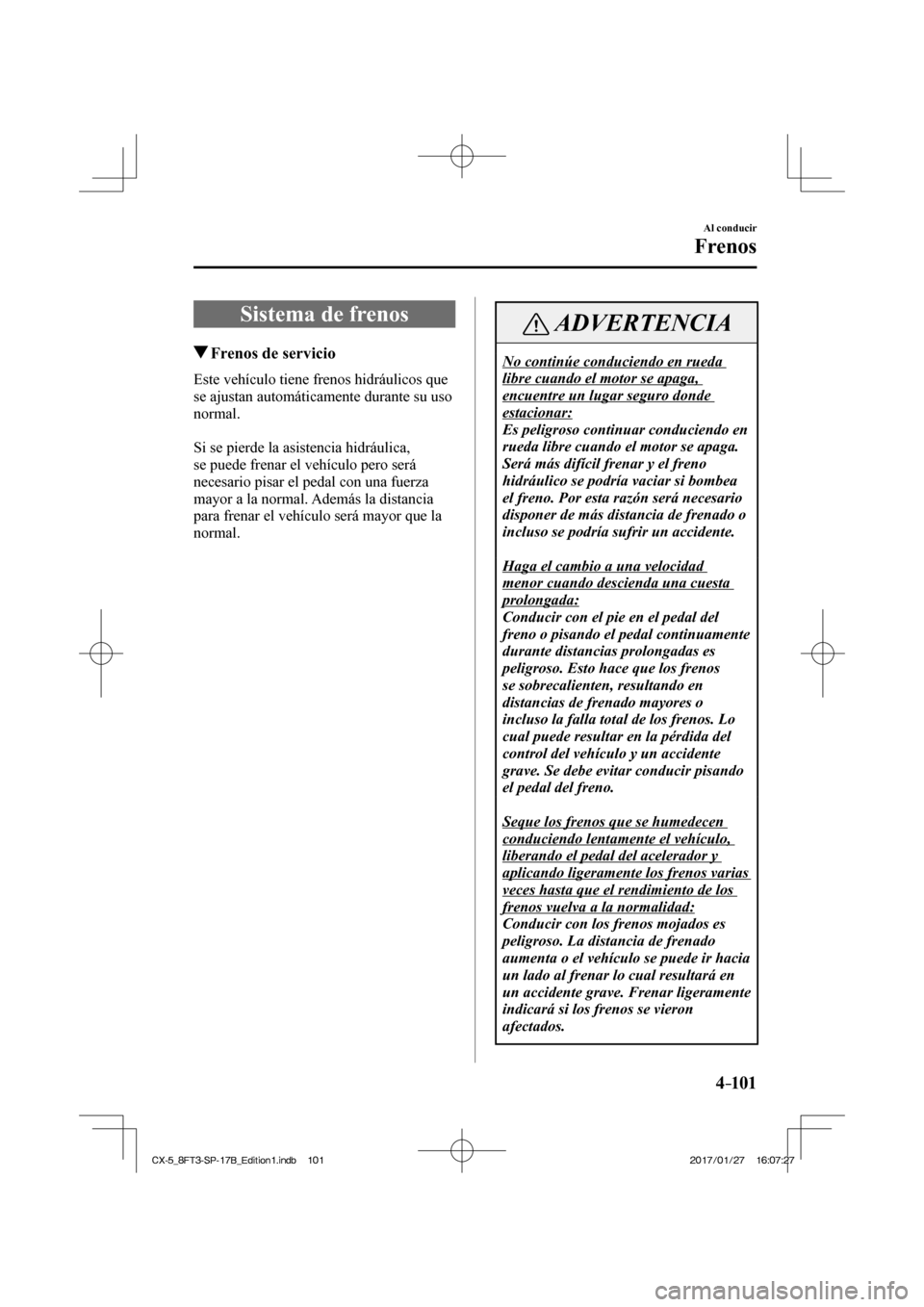

4–101
Al conducir
Frenos
Sistema de frenos
Frenos de servicio
Este vehículo tiene frenos hidráulicos que
se ajustan automáticamente durante su uso
normal.

Si se pierde la asistencia hidráulica,
se puede frenar el vehículo pero será
necesario pisar el pedal con una fuerza
mayor a la normal. Además la distancia
para frenar el vehículo será mayor que la
normal.
ADVERTENCIA
No continúe conduciendo en rueda
libre cuando el motor se apaga,
encuentre un lugar seguro donde
estacionar:
Es peligroso continuar conduciendo en
rueda libre cuando el motor se apaga.
Será más difícil frenar y el freno
hidráulico se podría vaciar si bombea
el freno. Por esta razón será necesario
disponer de más distancia de frenado o
incluso se podría sufrir un accidente.

Haga el cambio a una velocidad
menor cuando descienda una cuesta
prolongada:
Conducir con el pie en el pedal del
freno o pisando el pedal continuamente
durante distancias prolongadas es
peligroso. Esto hace que los frenos
se sobrecalienten, resultando en
distancias de frenado mayores o
incluso la falla total de los frenos. Lo
cual puede resultar en la pérdida del
control del vehículo y un accidente
grave. Se debe evitar conducir pisando
el pedal del freno.

Seque los frenos que se humedecen
conduciendo lentamente el vehículo,
liberando el pedal del acelerador y
aplicando ligeramente los frenos varias
veces hasta que el rendimiento de los
frenos vuelva a la normalidad:
Conducir con los frenos mojados es
peligroso. La distancia de frenado
aumenta o el vehículo se puede ir hacia
un lado al frenar lo cual resultará en
un accidente grave. Frenar ligeramente
indicará si los frenos se vieron
afectados.
CX-5_8FT3-SP-17B_Edition1.indb 101 CX-5_8FT3-SP-17B_Edition1.indb 1012017/01/27 16:07:27
2017/01/27 16:07:27

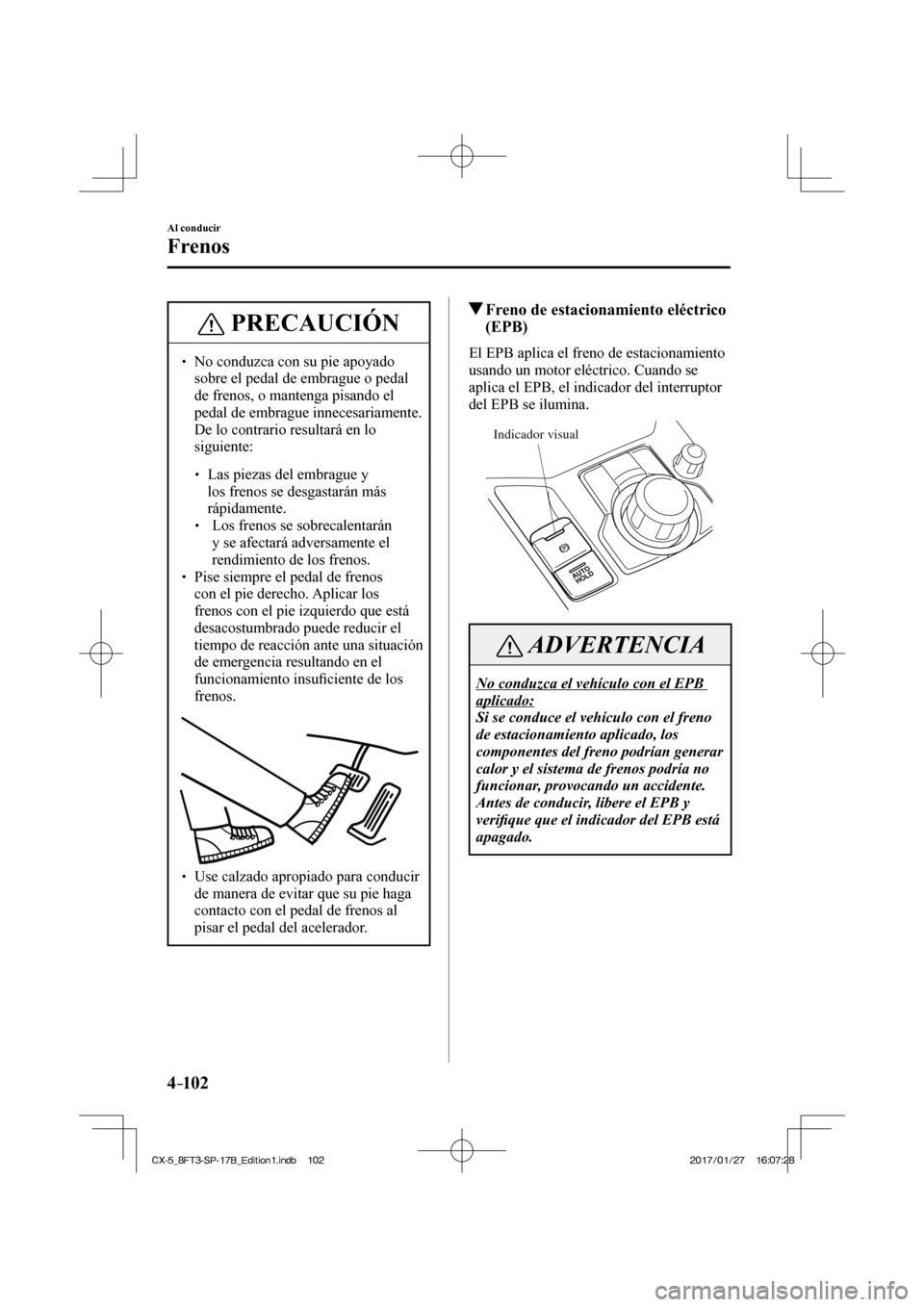

4–102
Al conducir
Frenos
PRECAUCIÓN
 No conduzca con su pie apoyado sobre el pedal de embrague o pedal
de frenos, o mantenga pisando el
pedal de embrague innecesariamente.
De lo contrario resultará en lo
siguiente:
 Las piezas del embrague y los frenos se desgastarán más
rápidamente.

 Los frenos se sobrecalentarán y se afectará adversamente el
rendimiento de los frenos.
 Pise siempre el pedal de frenos con el pie derecho. Aplicar los
frenos con el pie izquierdo que está
desacostumbrado puede reducir el
tiempo de reacción ante una situación
de emergencia resultando en el
funcionamiento insu fi ciente de los
frenos.
 Use calzado apropiado para conducir de manera de evitar que su pie haga
contacto con el pedal de frenos al
pisar el pedal del acelerador.
Freno de estacionamiento eléctrico (EPB)
El EPB aplica el freno de estacionamiento
usando un motor eléctrico. Cuando se
aplica el EPB, el indicador del interruptor
del EPB se ilumina.

Indicador visual

ADVERTENCIA
No conduzca el vehículo con el EPB
aplicado:
Si se conduce el vehículo con el freno
de estacionamiento aplicado, los
componentes del freno podrían generar
calor y el sistema de frenos podría no
funcionar, provocando un accidente.
Antes de conducir, libere el EPB y
verifi que que el indicador del EPB está
apagado.
CX-5_8FT3-SP-17B_Edition1.indb 102 CX-5_8FT3-SP-17B_Edition1.indb 102 2017/01/27 16:07:28
2017/01/27 16:07:28

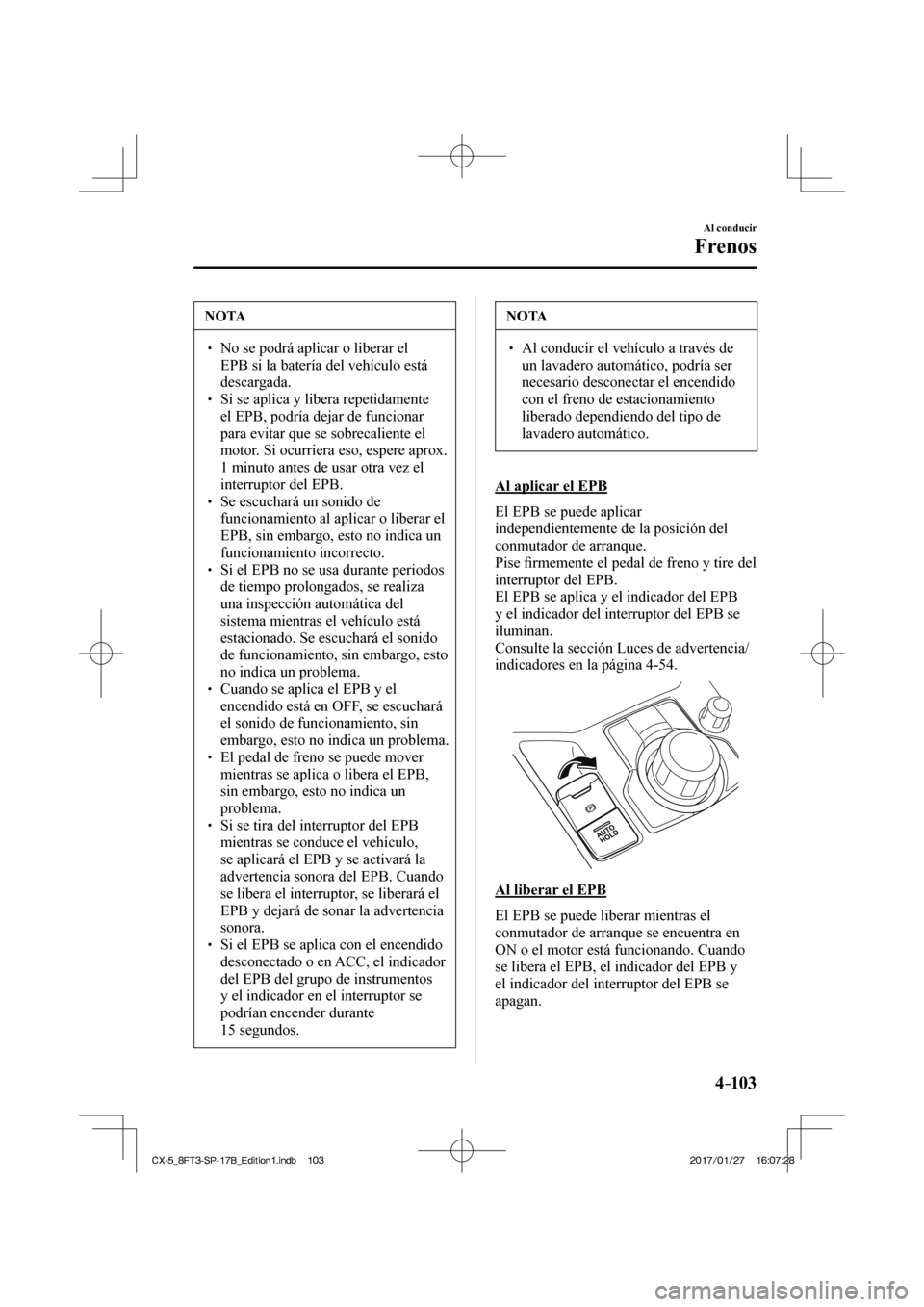

4–103
Al conducir
Frenos
NOTA
 No se podrá aplicar o liberar el EPB si la batería del vehículo está
descargada.
 Si se aplica y libera repetidamente el EPB, podría dejar de funcionar
para evitar que se sobrecaliente el
motor. Si ocurriera eso, espere aprox.
1 minuto antes de usar otra vez el
interruptor del EPB.
 Se escuchará un sonido de funcionamiento al aplicar o liberar el
EPB, sin embargo, esto no indica un
funcionamiento incorrecto.
 Si el EPB no se usa durante periodos de tiempo prolongados, se realiza
una inspección automática del
sistema mientras el vehículo está
estacionado. Se escuchará el sonido
de funcionamiento, sin embargo, esto
no indica un problema.
 Cuando se aplica el EPB y el encendido está en OFF, se escuchará
el sonido de funcionamiento, sin
embargo, esto no indica un problema.
 El pedal de freno se puede mover mientras se aplica o libera el EPB,
sin embargo, esto no indica un
problema.
 Si se tira del interruptor del EPB mientras se conduce el vehículo,
se aplicará el EPB y se activará la
advertencia sonora del EPB. Cuando
se libera el interruptor, se liberará el
EPB y dejará de sonar la advertencia
sonora.
 Si el EPB se aplica con el encendido desconectado o en ACC, el indicador
del EPB del grupo de instrumentos
y el indicador en el interruptor se
podrían encender durante
15 segundos.
NOTA
 Al conducir el vehículo a través de un lavadero automático, podría ser
necesario desconectar el encendido
con el freno de estacionamiento
liberado dependiendo del tipo de
lavadero automático.
Al aplicar el EPB
El EPB se puede aplicar
independientemente de la posición del
conmutador de arranque.
Pise fi rmemente el pedal de freno y tire del
interruptor del EPB.
El EPB se aplica y el indicador del EPB
y el indicador del interruptor del EPB se
iluminan.
Consulte la sección Luces de advertencia/
indicadores en la página 4-54 .


Al liberar el EPB
El EPB se puede liberar mientras el
conmutador de arranque se encuentra en
ON o el motor está funcionando. Cuando
se libera el EPB, el indicador del EPB y
el indicador del interruptor del EPB se
apagan.
CX-5_8FT3-SP-17B_Edition1.indb 103 CX-5_8FT3-SP-17B_Edition1.indb 103 2017/01/27 16:07:28
2017/01/27 16:07:28

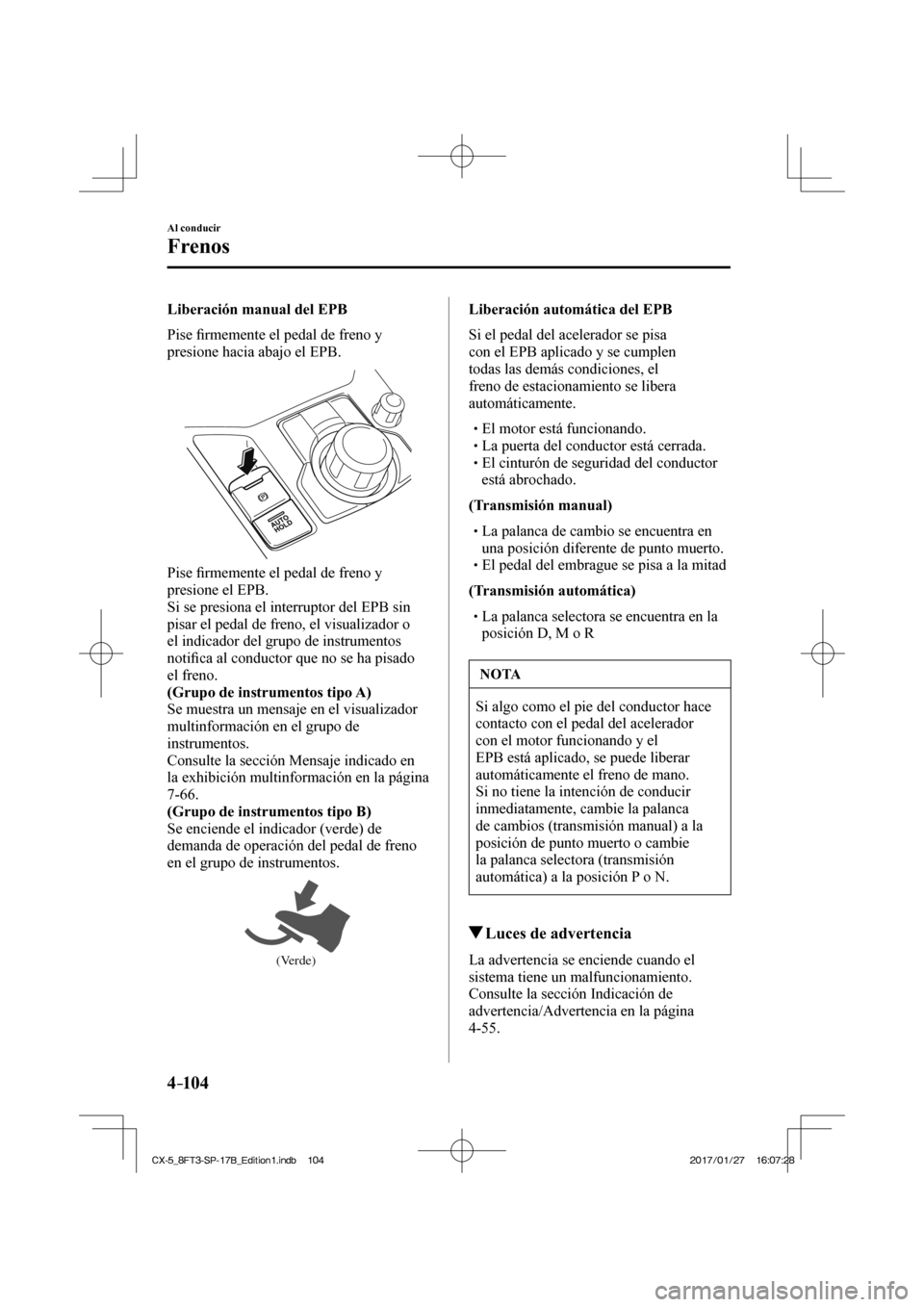

4–104
Al conducir
Frenos
Liberación manual del EPB
Pise fi rmemente el pedal de freno y
presione hacia abajo el EPB.


Pise fi rmemente el pedal de freno y
presione el EPB.
Si se presiona el interruptor del EPB sin
pisar el pedal de freno, el visualizador o
el indicador del grupo de instrumentos
notifi ca al conductor que no se ha pisado
el freno.
(Grupo de instrumentos tipo A)
Se muestra un mensaje en el visualizador
multinformación en el grupo de
instrumentos.
Consulte la sección Mensaje indicado en
la exhibición multinformación en la página
7-66 .
(Grupo de instrumentos tipo B)
Se enciende el indicador (verde) de
demanda de operación del pedal de freno
en el grupo de instrumentos.

(Verde) Liberación automática del EPB
Si el pedal del acelerador se pisa
con el EPB aplicado y se cumplen
todas las demás condiciones, el
freno de estacionamiento se libera
automáticamente.
 El motor está funcionando. La puerta del conductor está cerrada. El cinturón de seguridad del conductor
está abrochado.

(Transmisión manual)  La palanca de cambio se encuentra en una posición diferente de punto muerto.
 El pedal del embrague se pisa a la mitad
(Transmisión automática)  La palanca selectora se encuentra en la posición D, M o R

NOTA
Si algo como el pie del conductor hace
contacto con el pedal del acelerador
con el motor funcionando y el
EPB está aplicado, se puede liberar
automáticamente el freno de mano.
Si no tiene la intención de conducir
inmediatamente, cambie la palanca
de cambios (transmisión manual) a la
posición de punto muerto o cambie
la palanca selectora (transmisión
automática) a la posición P o N.
Luces de advertencia
La advertencia se enciende cuando el
sistema tiene un malfuncionamiento.
Consulte la sección Indicación de
advertencia/Advertencia en la página
4-55 .
CX-5_8FT3-SP-17B_Edition1.indb 104 CX-5_8FT3-SP-17B_Edition1.indb 104 2017/01/27 16:07:28
2017/01/27 16:07:28

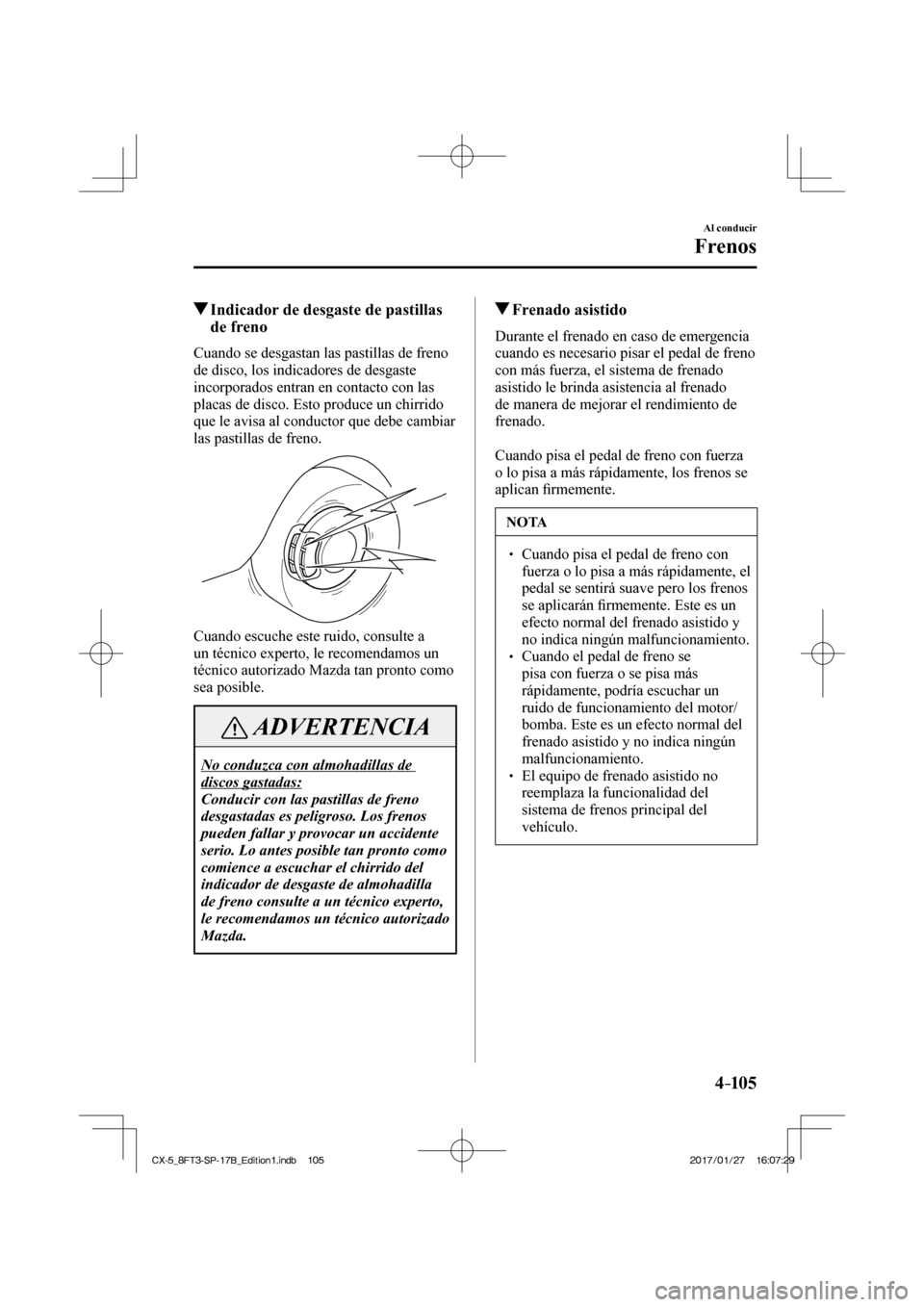

4–105
Al conducir
Frenos
Indicador de desgaste de pastillas de freno
Cuando se desgastan las pastillas de freno
de disco, los indicadores de desgaste
incorporados entran en contacto con las
placas de disco. Esto produce un chirrido
que le avisa al conductor que debe cambiar
las pastillas de freno.


Cuando escuche este ruido, consulte a
un técnico experto, le recomendamos un
técnico autorizado Mazda tan pronto como
sea posible.
ADVERTENCIA
No conduzca con almohadillas de
discos gastadas:
Conducir con las pastillas de freno
desgastadas es peligroso. Los frenos
pueden fallar y provocar un accidente
serio. Lo antes posible tan pronto como
comience a escuchar el chirrido del
indicador de desgaste de almohadilla
de freno consulte a un técnico experto,
le recomendamos un técnico autorizado
Mazda.
Frenado asistido
Durante el frenado en caso de emergencia
cuando es necesario pisar el pedal de freno
con más fuerza, el sistema de frenado
asistido le brinda asistencia al frenado
de manera de mejorar el rendimiento de
frenado.

Cuando pisa el pedal de freno con fuerza
o lo pisa a más rápidamente, los frenos se
aplican fi rmemente.
NOTA
 Cuando pisa el pedal de freno con
fuerza o lo pisa a más rápidamente, el
pedal se sentirá suave pero los frenos
se aplicarán fi rmemente. Este es un
efecto normal del frenado asistido y
no indica ningún malfuncionamiento.
 Cuando el pedal de freno se pisa con fuerza o se pisa más
rápidamente, podría escuchar un
ruido de funcionamiento del motor/
bomba. Este es un efecto normal del
frenado asistido y no indica ningún
malfuncionamiento.
 El equipo de frenado asistido no reemplaza la funcionalidad del
sistema de frenos principal del
vehículo.
CX-5_8FT3-SP-17B_Edition1.indb 105 CX-5_8FT3-SP-17B_Edition1.indb 105 2017/01/27 16:07:29
2017/01/27 16:07:29

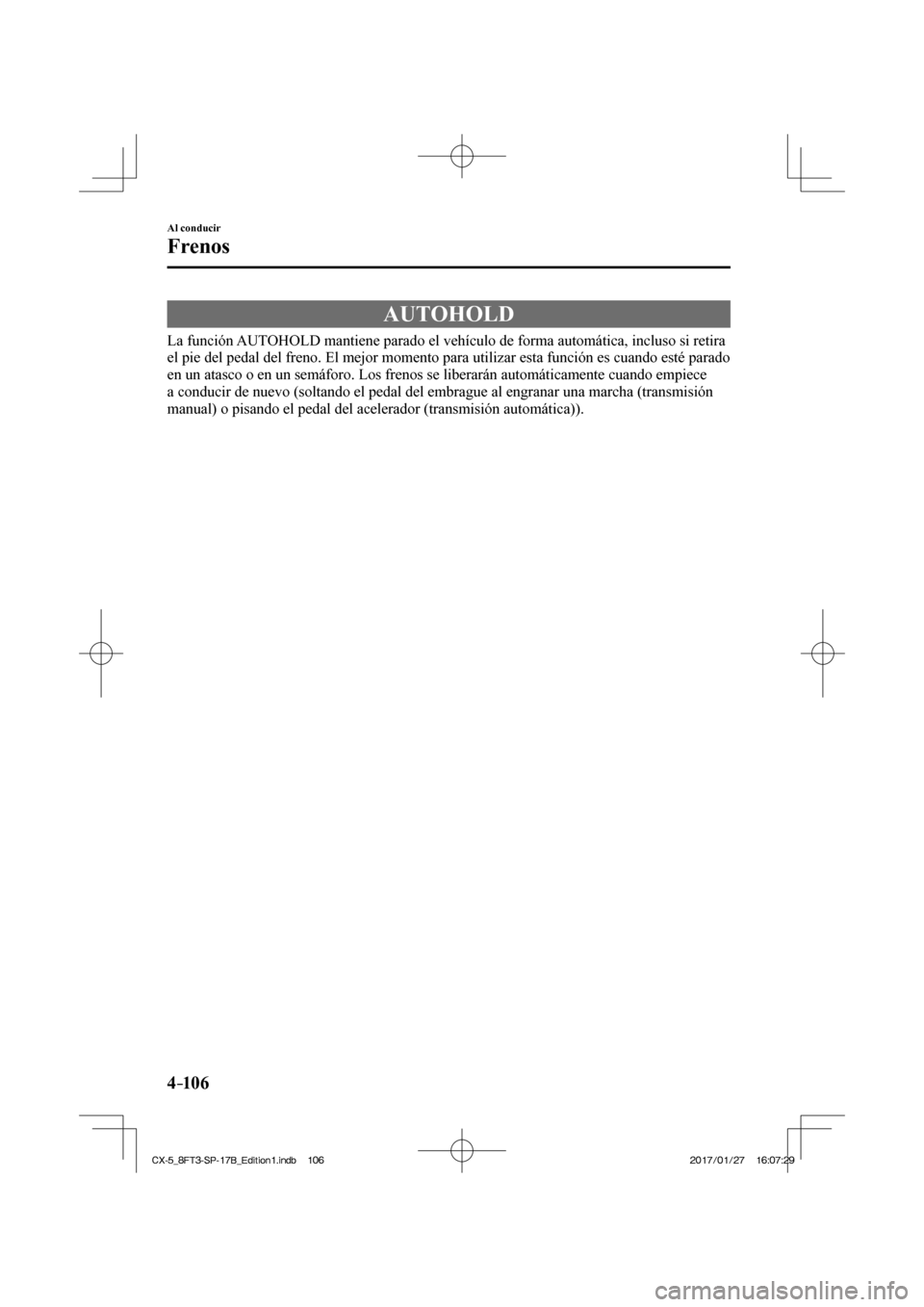

4–106
Al conducir
Frenos
AUTOHOLD
La función AUTOHOLD mantiene parado el vehículo de forma automática, incluso si retira
el pie del pedal del freno. El mejor momento para utilizar esta funció\
n es cuando esté parado
en un atasco o en un semáforo. Los frenos se liberarán automáti\
camente cuando empiece
a conducir de nuevo (soltando el pedal del embrague al engranar una mar\
cha (transmisión
manual) o pisando el pedal del acelerador (transmisión automátic\
a)).
CX-5_8FT3-SP-17B_Edition1.indb 106 CX-5_8FT3-SP-17B_Edition1.indb 1062017/01/27 16:07:29
2017/01/27 16:07:29

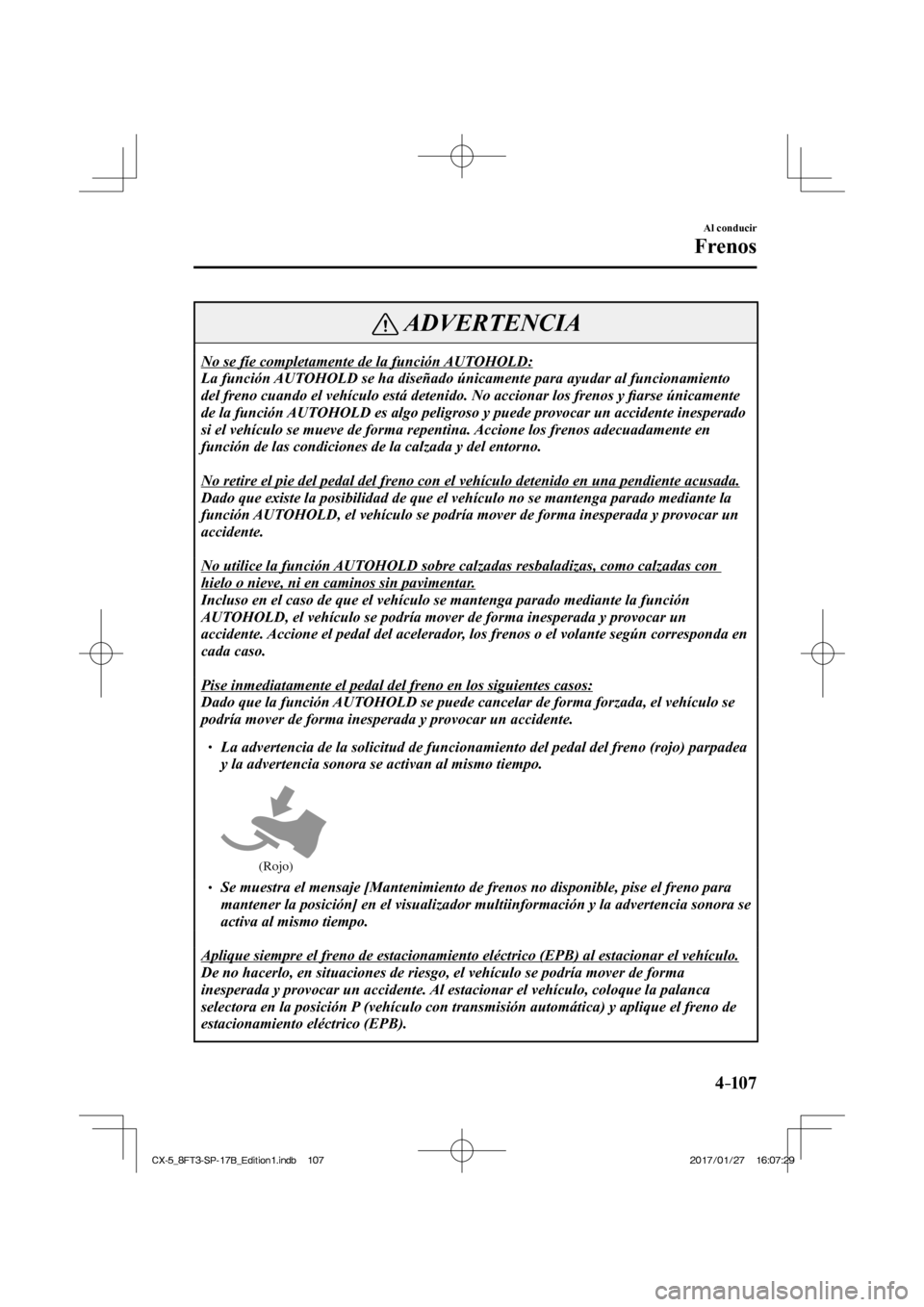

4–107
Al conducir
Frenos
ADVERTENCIA
No se fíe completamente de la función AUTOHOLD:
La función AUTOHOLD se ha diseñado únicamente para ayudar al funcionamiento
del freno cuando el vehículo está detenido. No accionar los frenos\
y fi arse únicamente
de la función AUTOHOLD es algo peligroso y puede provocar un accidente inesperado
si el vehículo se mueve de forma repentina. Accione los frenos adecuadamente en
función de las condiciones de la calzada y del entorno.

No retire el pie del pedal del freno con el vehículo detenido en una \
pendiente acusada.
Dado que existe la posibilidad de que el vehículo no se mantenga para\
do mediante la
función AUTOHOLD, el vehículo se podría mover de forma inesperada y provocar \
un
accidente.

No utilice la función AUTOHOLD sobre calzadas resbaladizas, como calzadas con
hielo o nieve, ni en caminos sin pavimentar.
Incluso en el caso de que el vehículo se mantenga parado mediante la \
función
AUTOHOLD, el vehículo se podría mover de forma inesperada y provocar \
un
accidente. Accione el pedal del acelerador, los frenos o el volante según corresponda en
cada caso.

Pise inmediatamente el pedal del freno en los siguientes casos:
Dado que la función AUTOHOLD se puede cancelar de forma forzada, el vehículo se
podría mover de forma inesperada y provocar un accidente.
 La advertencia de la solicitud de funcionamiento del pedal del freno (r\
ojo) parpadea y la advertencia sonora se activan al mismo tiempo.
(Rojo)  Se muestra el mensaje [Mantenimiento de frenos no disponible, pise el fr\
eno para mantener la posición] en el visualizador multiinformación y la adv\
ertencia sonora se
activa al mismo tiempo.

Aplique siempre el freno de estacionamiento eléctrico (EPB) al esta\
cionar el vehículo.
De no hacerlo, en situaciones de riesgo, el vehículo se podría mov\
er de forma
inesperada y provocar un accidente. Al estacionar el vehículo, coloque la palanca
selectora en la posición P (vehículo con transmisión automática) y aplique el freno de \
estacionamiento eléctrico (EPB).
CX-5_8FT3-SP-17B_Edition1.indb 107 CX-5_8FT3-SP-17B_Edition1.indb 107 2017/01/27 16:07:29
2017/01/27 16:07:29

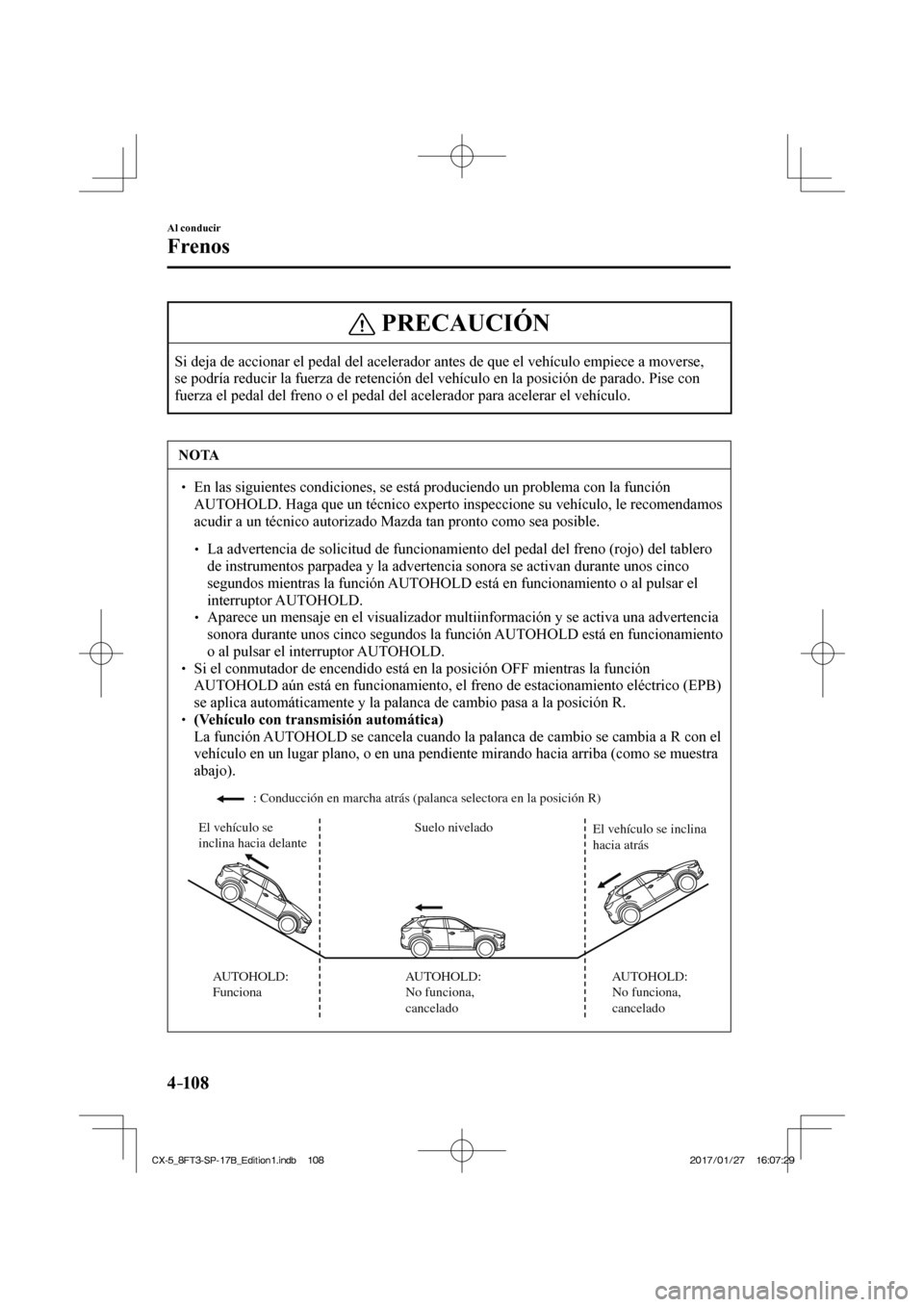

4–10 8
Al conducir
Frenos
PRECAUCIÓN
Si deja de accionar el pedal del acelerador antes de que el vehículo \
empiece a moverse,
se podría reducir la fuerza de retención del vehículo en la pos\
ición de parado. Pise con
fuerza el pedal del freno o el pedal del acelerador para acelerar el veh\
ículo.
NOTA
 En las siguientes condiciones, se está produciendo un problema con la\
función AUTOHOLD. Haga que un técnico experto inspeccione su vehículo, le rec\
omendamos
acudir a un técnico autorizado Mazda tan pronto como sea posible.
 La advertencia de solicitud de funcionamiento del pedal del freno (rojo\
) del tablero de instrumentos parpadea y la advertencia sonora se activan durante unos\
cinco
segundos mientras la función AUTOHOLD está en funcionamiento o al pulsar el
interruptor AUTOHOLD.
 Aparece un mensaje en el visualizador multiinformación y se activa un\
a advertencia sonora durante unos cinco segundos la función AUTOHOLD está en funcionamiento
o al pulsar el interruptor AUTOHOLD.
 Si el conmutador de encendido está en la posición OFF mientras la \
función AUTOHOLD aún está en funcionamiento, el freno de estacionamiento elé\
ctrico (EPB)
se aplica automáticamente y la palanca de cambio pasa a la posició\
n R.
 (Vehículo con transmisión automática)  La función AUTOHOLD se cancela cuando la palanca de cambio se cambia a R con el
vehículo en un lugar plano, o en una pendiente mirando hacia arriba (\
como se muestra
abajo).
Suelo nivelado
: Conducción en marcha atrás (palanca selectora en la posición\
R)
El vehículo se
inclina hacia delante El vehículo se inclina
hacia atrás
AUTOHOLD:
Funciona AUTOHOLD:
No funciona,
cancelado
AUTOHOLD:
No funciona,
cancelado

CX-5_8FT3-SP-17B_Edition1.indb 108 CX-5_8FT3-SP-17B_Edition1.indb 108 2017/01/27 16:07:29
2017/01/27 16:07:29
