2018 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

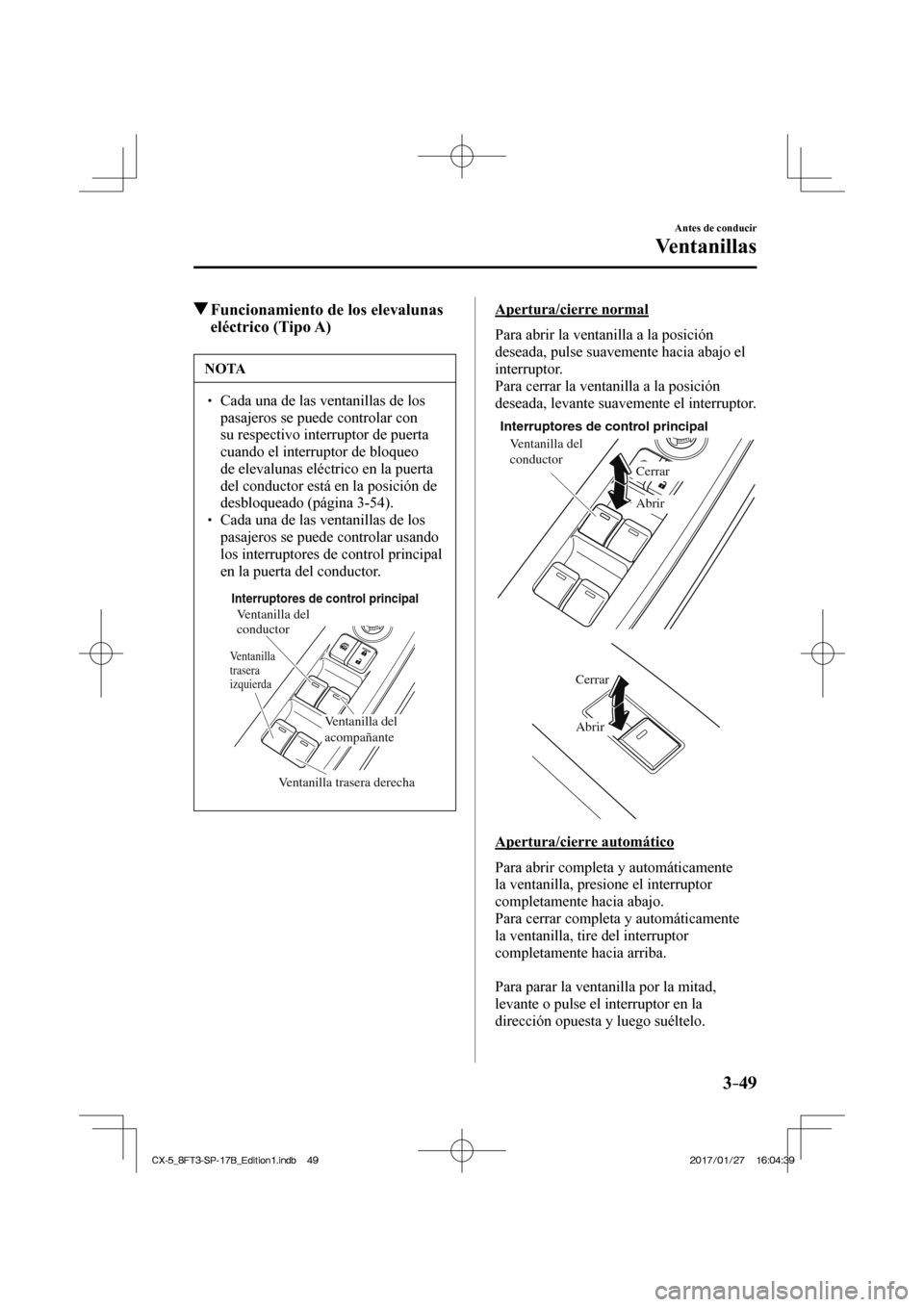

3–49
Antes de conducir
Ventanillas
Funcionamiento de los elevalunas eléctrico (Tipo A)
NOTA
 Cada una de las ventanillas de los
pasajeros se puede controlar con
su respectivo interruptor de puerta
cuando el interruptor de bloqueo
de elevalunas eléctrico en la puerta
del conductor está en la posición de
desbloqueado (página 3-54 ).
 Cada una de las ventanillas de los
pasajeros se puede controlar usando
los interruptores de control principal
en la puerta del conductor.
Ventanilla
trasera
izquierda
Ventanilla trasera derecha Ventanilla del
acompañante
Ventanilla del
conductor
Interruptores de control principal

Apertura/cierre normal
Para abrir la ventanilla a la posición
deseada, pulse suavemente hacia abajo el
interruptor.
Para cerrar la ventanilla a la posición
deseada, levante suavemente el interruptor.

Ventanilla del
conductor
Abrir Cerrar
Interruptores de control principal


Abrir
Cerrar

Apertura/cierre automático
Para abrir completa y automáticamente
la ventanilla, presione el interruptor
completamente hacia abajo.
Para cerrar completa y automáticamente
la ventanilla, tire del interruptor
completamente hacia arriba.

Para parar la ventanilla por la mitad,
levante o pulse el interruptor en la
dirección opuesta y luego suéltelo.
CX-5_8FT3-SP-17B_Edition1.indb 49 CX-5_8FT3-SP-17B_Edition1.indb 49 2017/01/27 16:04:39
2017/01/27 16:04:39

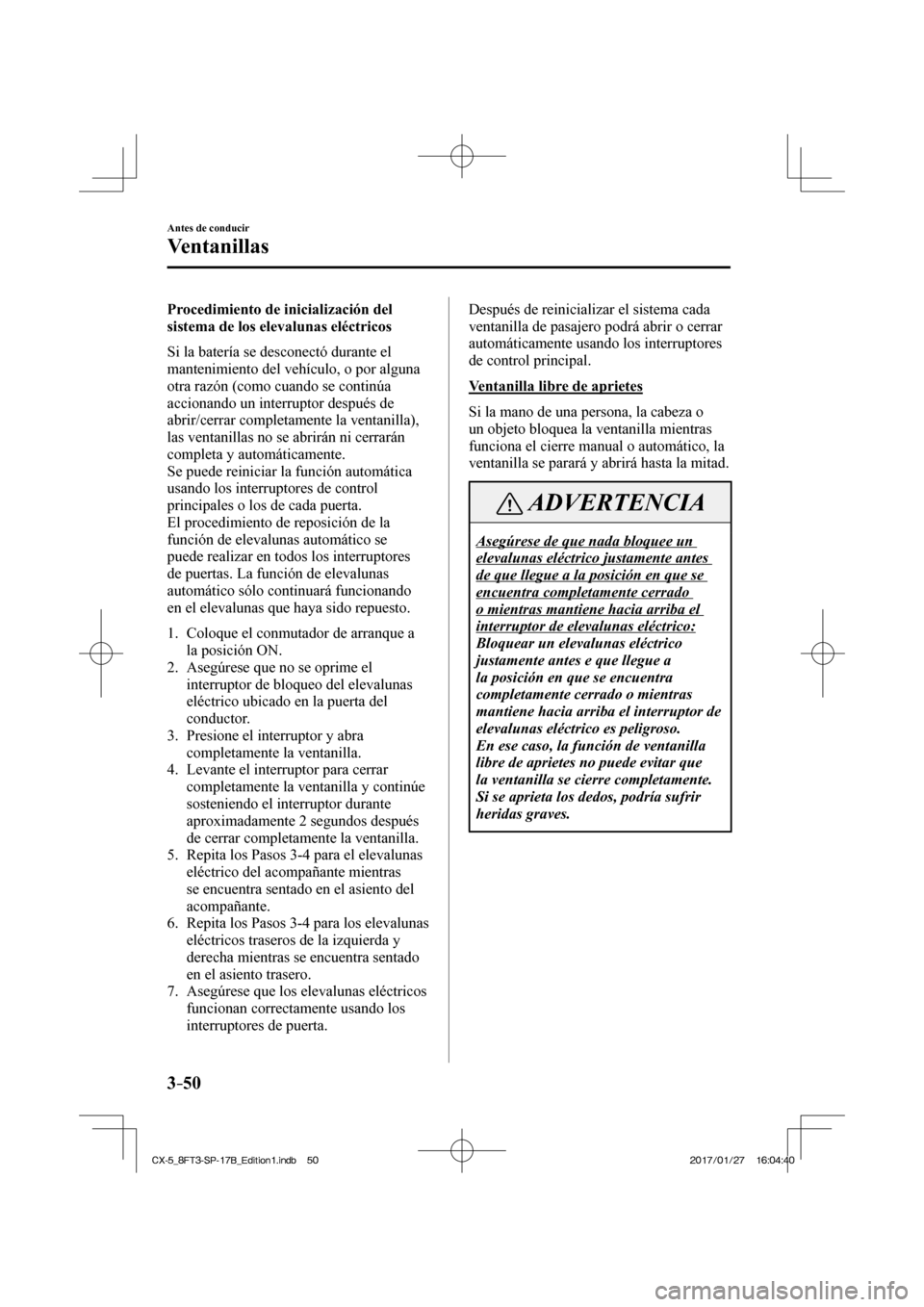

3–50
Antes de conducir
Ventanillas
Procedimiento de inicialización del
sistema de los elevalunas eléctricos
Si la batería se desconectó durante el
mantenimiento del vehículo, o por alguna
otra razón (como cuando se continúa
accionando un interruptor después de
abrir/cerrar completamente la ventanilla),
las ventanillas no se abrirán ni cerrarán
completa y automáticamente.
Se puede reiniciar la función automática
usando los interruptores de control
principales o los de cada puerta.
El procedimiento de reposición de la
función de elevalunas automático se
puede realizar en todos los interruptores
de puertas. La función de elevalunas
automático sólo continuará funcionando
en el elevalunas que haya sido repuesto.

1. Coloque el conmutador de arranque a la posición ON.
2. Asegúrese que no se oprime el interruptor de bloqueo del elevalunas
eléctrico ubicado en la puerta del
conductor.
3. Presione el interruptor y abra completamente la ventanilla.
4. Levante el interruptor para cerrar completamente la ventanilla y continúe
sosteniendo el interruptor durante
aproximadamente 2 segundos después
de cerrar completamente la ventanilla.
5. Repita los Pasos 3-4 para el elevalunas eléctrico del acompañante mientras
se encuentra sentado en el asiento del
acompañante.
6. Repita los Pasos 3-4 para los elevalunas eléctricos traseros de la izquierda y
derecha mientras se encuentra sentado
en el asiento trasero.
7. Asegúrese que los elevalunas eléctricos funcionan correctamente usando los
interruptores de puerta.

Después de reinicializar el sistema cada
ventanilla de pasajero podrá abrir o cerrar
automáticamente usando los interruptores
de control principal.
Ventanilla libre de aprietes
Si la mano de una persona, la cabeza o
un objeto bloquea la ventanilla mientras
funciona el cierre manual o automático, la
ventanilla se parará y abrirá hasta la mitad.
ADVERTENCIA
Asegúrese de que nada bloquee un
elevalunas eléctrico justamente antes
de que llegue a la posición en que se
encuentra completamente cerrado
o mientras mantiene hacia arriba el
interruptor de elevalunas eléctrico:
Bloquear un elevalunas eléctrico
justamente antes e que llegue a
la posición en que se encuentra
completamente cerrado o mientras
mantiene hacia arriba el interruptor de
elevalunas eléctrico es peligroso.
En ese caso, la función de ventanilla
libre de aprietes no puede evitar que
la ventanilla se cierre completamente.
Si se aprieta los dedos, podría sufrir
heridas graves.
CX-5_8FT3-SP-17B_Edition1.indb 50 CX-5_8FT3-SP-17B_Edition1.indb 50 2017/01/27 16:04:40
2017/01/27 16:04:40

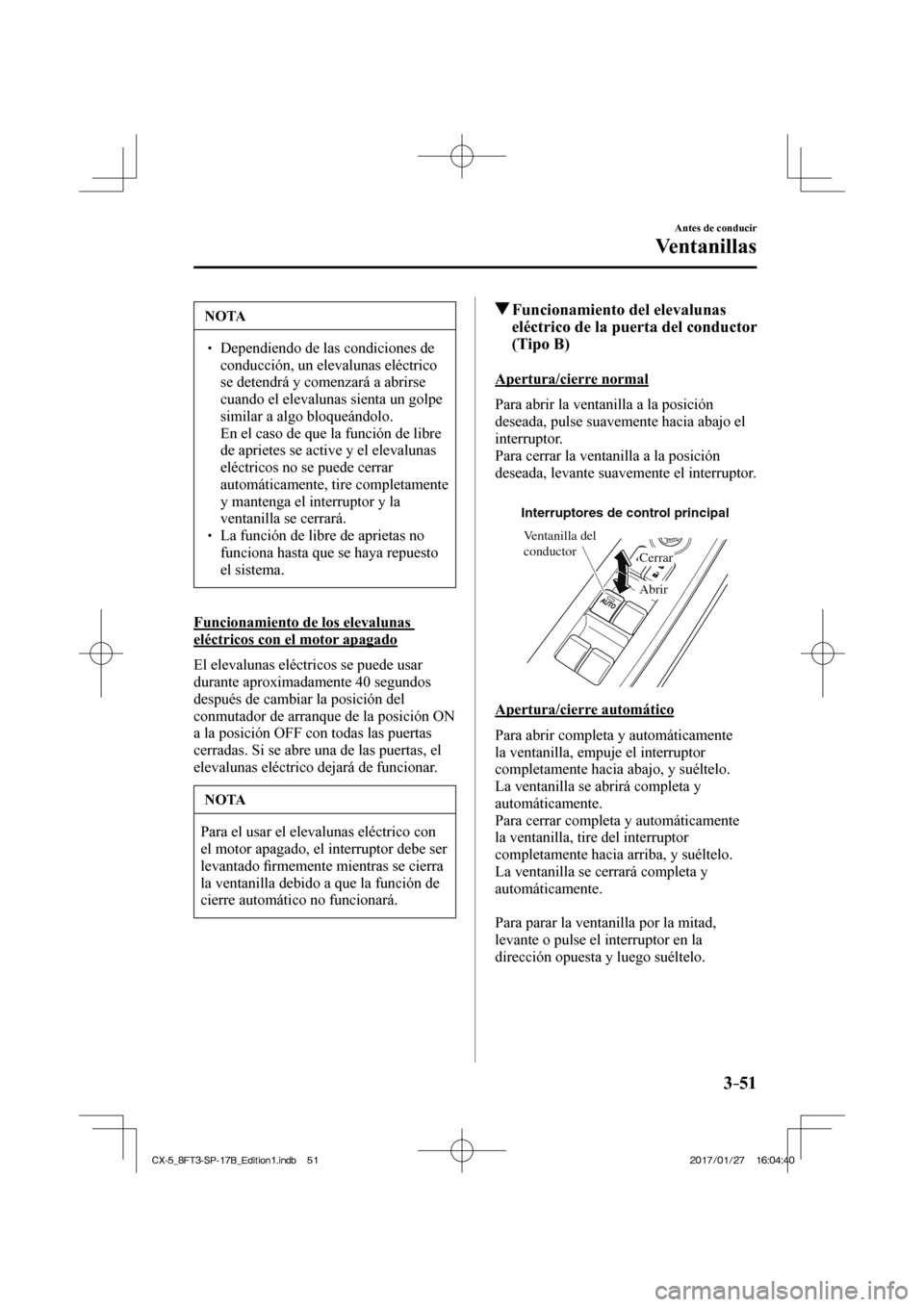

3–51
Antes de conducir
Ventanillas
NOTA
 Dependiendo de las condiciones de conducción, un elevalunas eléctrico
se detendrá y comenzará a abrirse
cuando el elevalunas sienta un golpe
similar a algo bloqueándolo.
 En el caso de que la función de libre de aprietes se active y el elevalunas
eléctricos no se puede cerrar
automáticamente, tire completamente
y mantenga el interruptor y la
ventanilla se cerrará.
 La función de libre de aprietas no funciona hasta que se haya repuesto
el sistema.
Funcionamiento de los elevalunas
eléctricos con el motor apagado
El elevalunas eléctricos se puede usar
durante aproximadamente 40 segundos
después de cambiar la posición del
conmutador de arranque de la posición ON
a la posición OFF con todas las puertas
cerradas. Si se abre una de las puertas, el
elevalunas eléctrico dejará de funcionar.
NOTA
Para el usar el elevalunas eléctrico con
el motor apagado, el interruptor debe ser
levantado fi rmemente mientras se cierra
la ventanilla debido a que la función de
cierre automático no funcionará.
Funcionamiento del elevalunas eléctrico de la puerta del conductor
(Tipo B)
Apertura/cierre normal
Para abrir la ventanilla a la posición
deseada, pulse suavemente hacia abajo el
interruptor.
Para cerrar la ventanilla a la posición
deseada, levante suavemente el interruptor.


Ventanilla del
conductor
Abrir Cerrar
Interruptores de control principal

Apertura/cierre automático
Para abrir completa y automáticamente
la ventanilla, empuje el interruptor
completamente hacia abajo, y suéltelo.
La ventanilla se abrirá completa y
automáticamente.
Para cerrar completa y automáticamente
la ventanilla, tire del interruptor
completamente hacia arriba, y suéltelo.
La ventanilla se cerrará completa y
automáticamente.

Para parar la ventanilla por la mitad,
levante o pulse el interruptor en la
dirección opuesta y luego suéltelo.
CX-5_8FT3-SP-17B_Edition1.indb 51 CX-5_8FT3-SP-17B_Edition1.indb 51 2017/01/27 16:04:40
2017/01/27 16:04:40

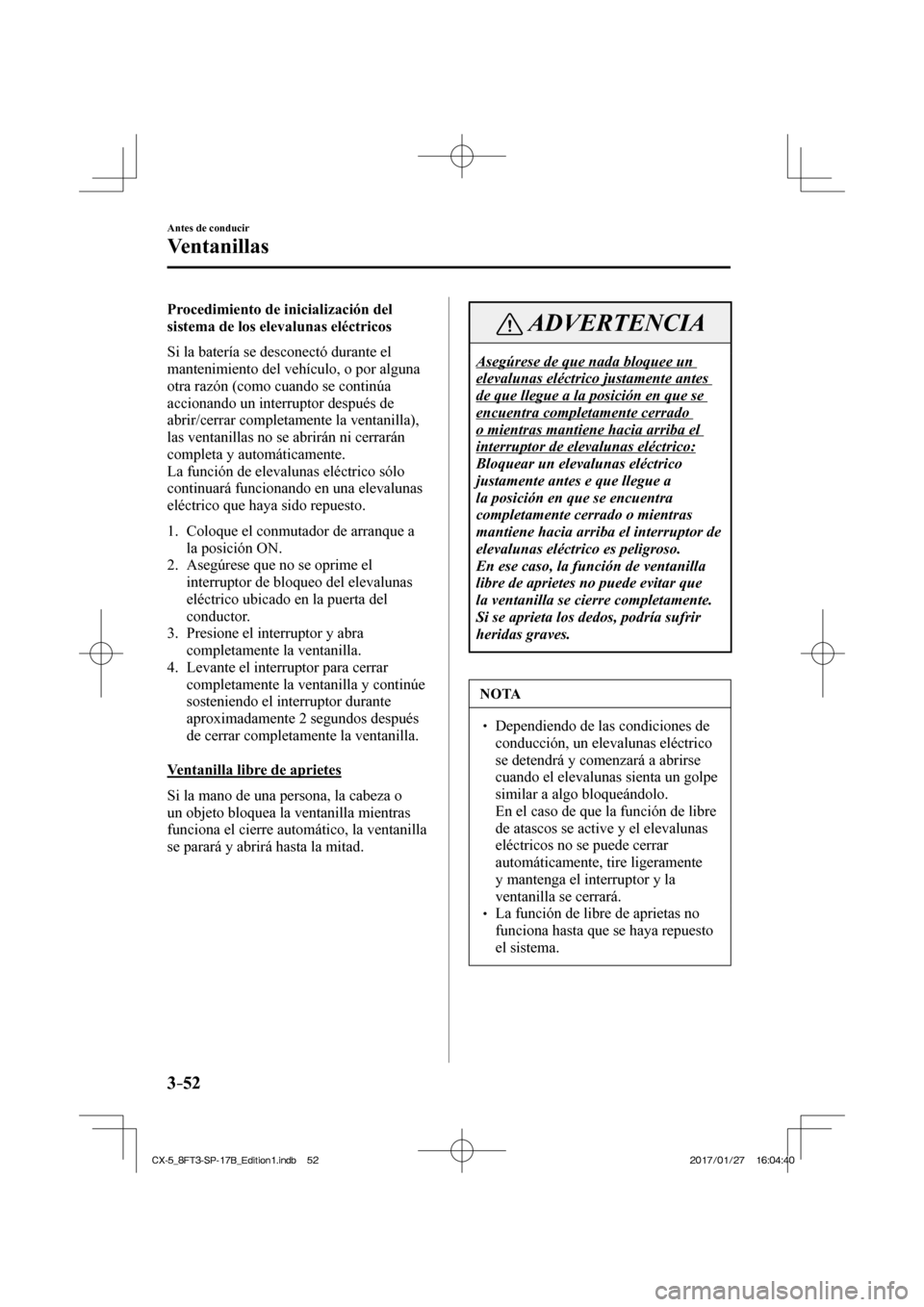

3–52
Antes de conducir
Ventanillas
Procedimiento de inicialización del
sistema de los elevalunas eléctricos
Si la batería se desconectó durante el
mantenimiento del vehículo, o por alguna
otra razón (como cuando se continúa
accionando un interruptor después de
abrir/cerrar completamente la ventanilla),
las ventanillas no se abrirán ni cerrarán
completa y automáticamente.
La función de elevalunas eléctrico sólo
continuará funcionando en una elevalunas
eléctrico que haya sido repuesto.

1. Coloque el conmutador de arranque a la posición ON.
2. Asegúrese que no se oprime el interruptor de bloqueo del elevalunas
eléctrico ubicado en la puerta del
conductor.
3. Presione el interruptor y abra completamente la ventanilla.
4. Levante el interruptor para cerrar completamente la ventanilla y continúe
sosteniendo el interruptor durante
aproximadamente 2 segundos después
de cerrar completamente la ventanilla.

Ventanilla libre de aprietes
Si la mano de una persona, la cabeza o
un objeto bloquea la ventanilla mientras
funciona el cierre automático, la ventanilla
se parará y abrirá hasta la mitad.
ADVERTENCIA
Asegúrese de que nada bloquee un
elevalunas eléctrico justamente antes
de que llegue a la posición en que se
encuentra completamente cerrado
o mientras mantiene hacia arriba el
interruptor de elevalunas eléctrico:
Bloquear un elevalunas eléctrico
justamente antes e que llegue a
la posición en que se encuentra
completamente cerrado o mientras
mantiene hacia arriba el interruptor de
elevalunas eléctrico es peligroso.
En ese caso, la función de ventanilla
libre de aprietes no puede evitar que
la ventanilla se cierre completamente.
Si se aprieta los dedos, podría sufrir
heridas graves.
NOTA
 Dependiendo de las condiciones de conducción, un elevalunas eléctrico
se detendrá y comenzará a abrirse
cuando el elevalunas sienta un golpe
similar a algo bloqueándolo.
 En el caso de que la función de libre de atascos se active y el elevalunas
eléctricos no se puede cerrar
automáticamente, tire ligeramente
y mantenga el interruptor y la
ventanilla se cerrará.
 La función de libre de aprietas no funciona hasta que se haya repuesto
el sistema.
CX-5_8FT3-SP-17B_Edition1.indb 52 CX-5_8FT3-SP-17B_Edition1.indb 52 2017/01/27 16:04:40
2017/01/27 16:04:40

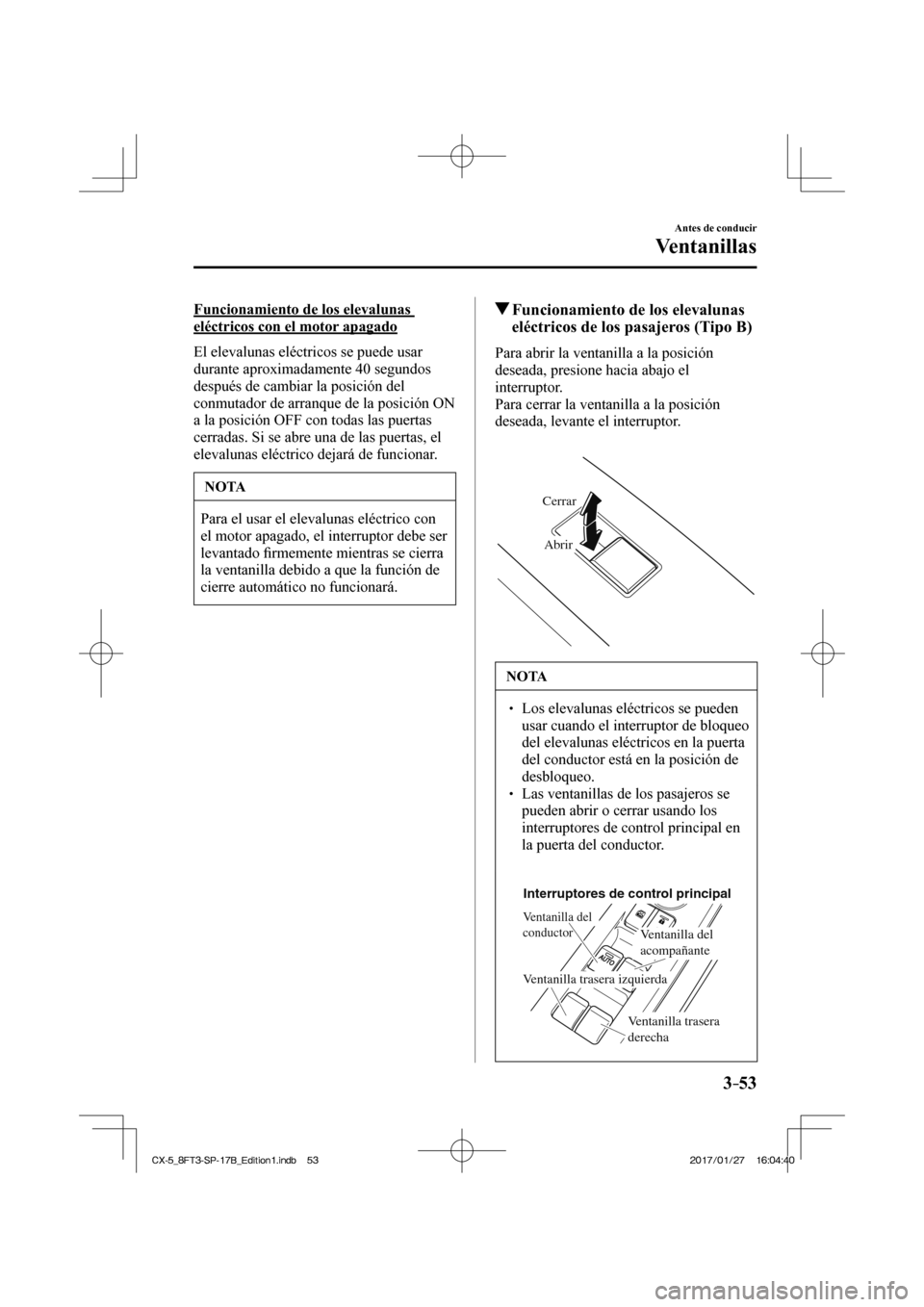

3–53
Antes de conducir
Ventanillas
Funcionamiento de los elevalunas
eléctricos con el motor apagado
El elevalunas eléctricos se puede usar
durante aproximadamente 40 segundos
después de cambiar la posición del
conmutador de arranque de la posición ON
a la posición OFF con todas las puertas
cerradas. Si se abre una de las puertas, el
elevalunas eléctrico dejará de funcionar.
NOTA
Para el usar el elevalunas eléctrico con
el motor apagado, el interruptor debe ser
levantado fi rmemente mientras se cierra
la ventanilla debido a que la función de
cierre automático no funcionará.
Funcionamiento de los elevalunas eléctricos de los pasajeros (Tipo B)
Para abrir la ventanilla a la posición
deseada, presione hacia abajo el
interruptor.
Para cerrar la ventanilla a la posición
deseada, levante el interruptor.


Cerrar
Abrir

NOTA
 Los elevalunas eléctricos se pueden usar cuando el interruptor de bloqueo
del elevalunas eléctricos en la puerta
del conductor está en la posición de
desbloqueo.
 Las ventanillas de los pasajeros se pueden abrir o cerrar usando los
interruptores de control principal en
la puerta del conductor.

Ventanilla trasera izquierda
Ventanilla trasera
derecha Ventanilla del
acompañante
Ventanilla del
conductor
Interruptores de control principal

CX-5_8FT3-SP-17B_Edition1.indb 53 CX-5_8FT3-SP-17B_Edition1.indb 53
2017/01/27 16:04:40
2017/01/27 16:04:40

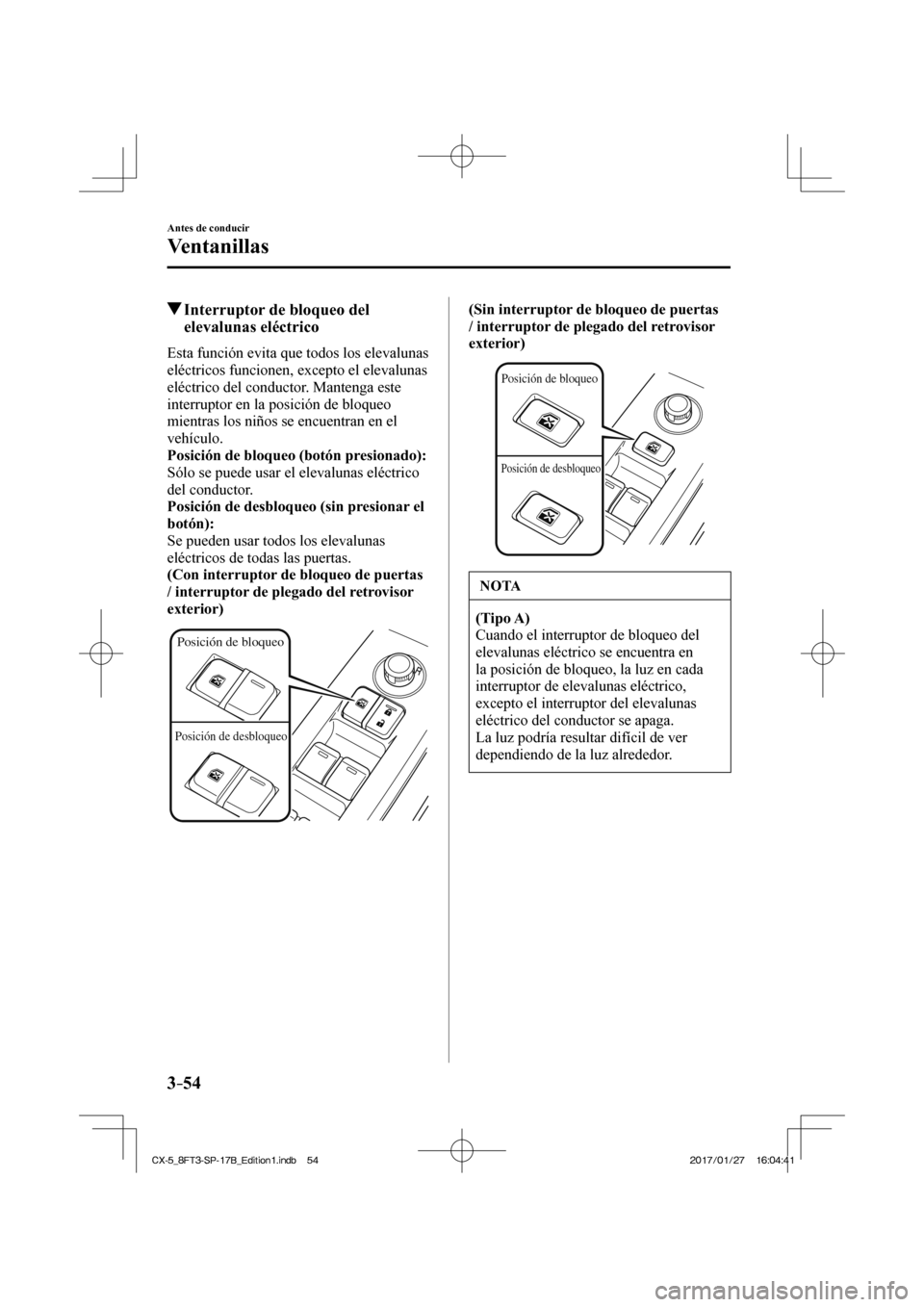

3–54
Antes de conducir
Ventanillas
Interruptor de bloqueo del elevalunas eléctrico
Esta función evita que todos los elevalunas
eléctricos funcionen, excepto el elevalunas
eléctrico del conductor. Mantenga este
interruptor en la posición de bloqueo
mientras los niños se encuentran en el
vehículo.
Posición de bloqueo (botón presionado):
Sólo se puede usar el elevalunas eléctrico
del conductor.
Posición de desbloqueo (sin presionar el
botón):
Se pueden usar todos los elevalunas
eléctricos de todas las puertas.
(Con interruptor de bloqueo de puertas
/ interruptor de plegado del retrovisor
exterior)

Posición de bloqueo
Posición de desbloqueo
(Sin interruptor de bloqueo de puertas
/ interruptor de plegado del retrovisor
exterior)


Posición de bloqueo
Posición de desbloqueo

NOTA
(Tipo A)
Cuando el interruptor de bloqueo del
elevalunas eléctrico se encuentra en
la posición de bloqueo, la luz en cada
interruptor de elevalunas eléctrico,
excepto el interruptor del elevalunas
eléctrico del conductor se apaga.
La luz podría resultar difícil de ver
dependiendo de la luz alrededor.
CX-5_8FT3-SP-17B_Edition1.indb 54 CX-5_8FT3-SP-17B_Edition1.indb 54 2017/01/27 16:04:41
2017/01/27 16:04:41

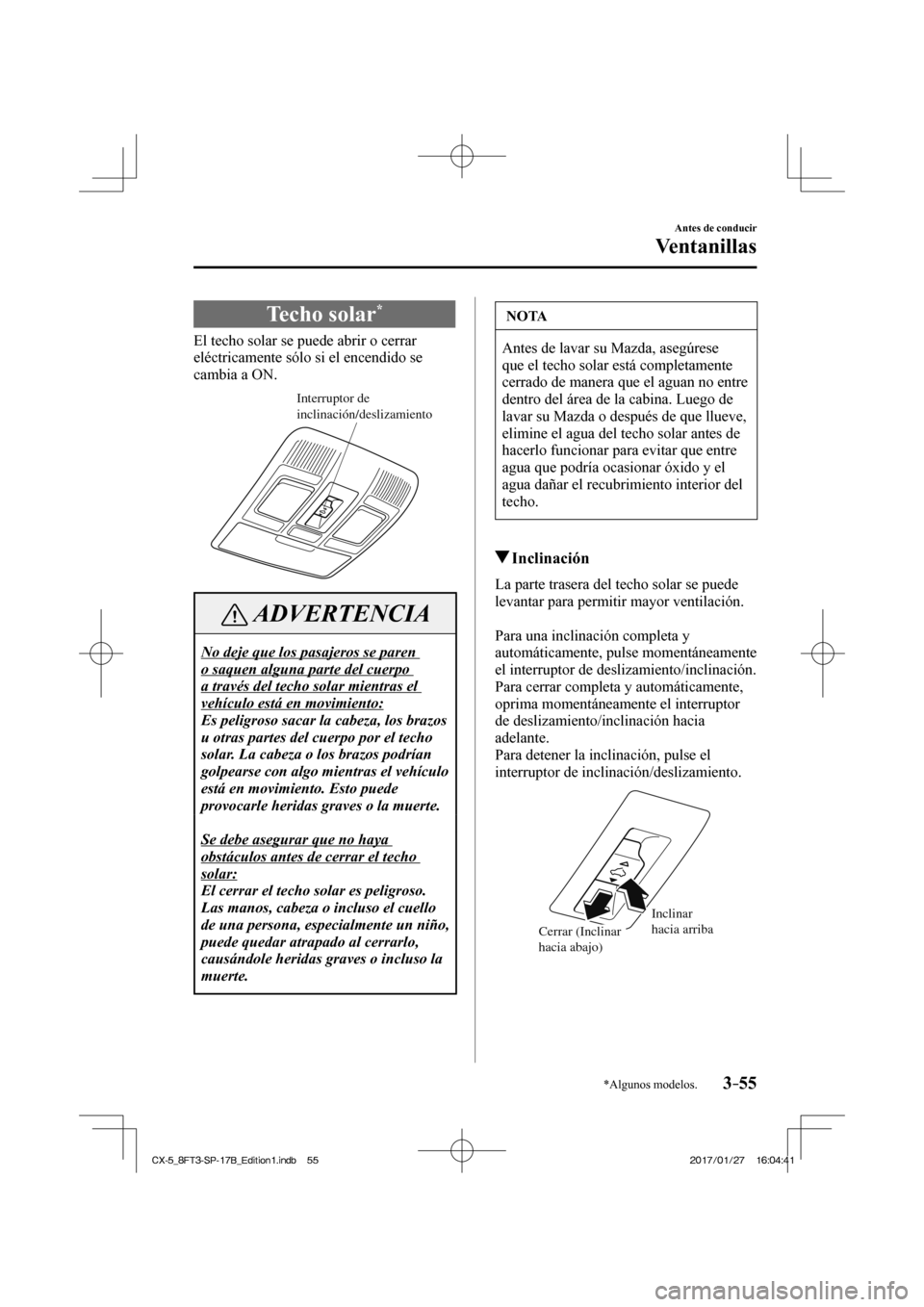

3–55
Antes de conducir
Ventanillas
*Algunos modelos.
Techo solar *
El techo solar se puede abrir o cerrar
eléctricamente sólo si el encendido se
cambia a ON.
Interruptor de
inclinación/deslizamiento

ADVERTENCIA
No deje que los pasajeros se paren
o saquen alguna parte del cuerpo
a través del techo solar mientras el
vehículo está en movimiento:
Es peligroso sacar la cabeza, los brazos
u otras partes del cuerpo por el techo
solar. La cabeza o los brazos podrían
golpearse con algo mientras el vehículo
está en movimiento. Esto puede
provocarle heridas graves o la muerte.

Se debe asegurar que no haya
obstáculos antes de cerrar el techo
solar:
El cerrar el techo solar es peligroso.
Las manos, cabeza o incluso el cuello
de una persona, especialmente un niño,
puede quedar atrapado al cerrarlo,
causándole heridas graves o incluso la
muerte.
NOTA
Antes de lavar su Mazda, asegúrese
que el techo solar está completamente
cerrado de manera que el aguan no entre
dentro del área de la cabina. Luego de
lavar su Mazda o después de que llueve,
elimine el agua del techo solar antes de
hacerlo funcionar para evitar que entre
agua que podría ocasionar óxido y el
agua dañar el recubrimiento interior del
techo.
Inclinación
La parte trasera del techo solar se puede
levantar para permitir mayor ventilación.

Para una inclinación completa y
automáticamente, pulse momentáneamente
el interruptor de deslizamiento/inclinación.
Para cerrar completa y automáticamente,
oprima momentáneamente el interruptor
de deslizamiento/inclinación hacia
adelante.
Para detener la inclinación, pulse el
interruptor de inclinación/deslizamiento.
Cerrar (Inclinar
hacia abajo) Inclinar
hacia arriba

CX-5_8FT3-SP-17B_Edition1.indb 55 CX-5_8FT3-SP-17B_Edition1.indb 55
2017/01/27 16:04:41
2017/01/27 16:04:41

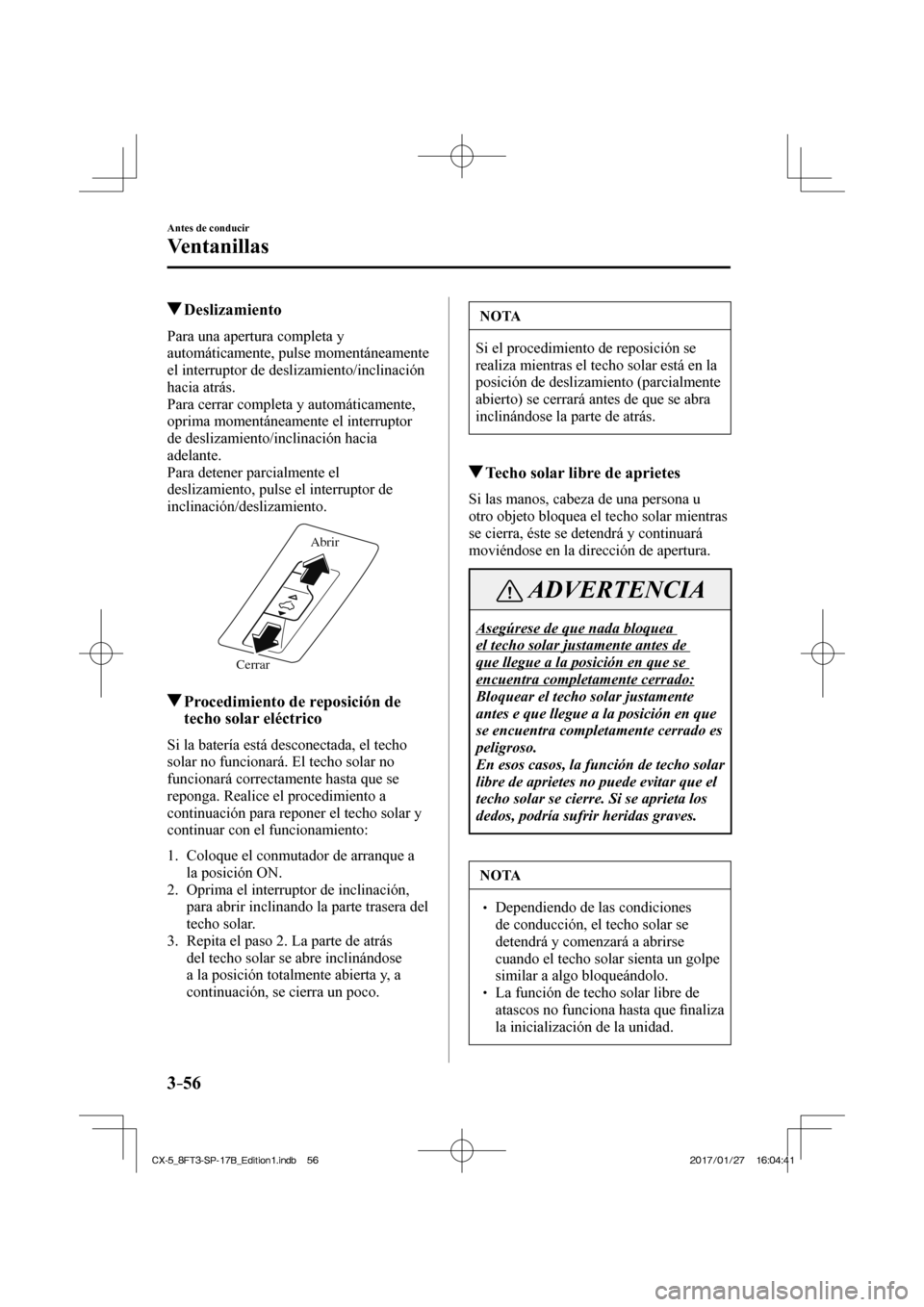

3–56
Antes de conducir
Ventanillas
Deslizamiento
Para una apertura completa y
automáticamente, pulse momentáneamente
el interruptor de deslizamiento/inclinación
hacia atrás.
Para cerrar completa y automáticamente,
oprima momentáneamente el interruptor
de deslizamiento/inclinación hacia
adelante.
Para detener parcialmente el
deslizamiento, pulse el interruptor de
inclinación/deslizamiento.
Cerrar Abrir
Procedimiento de reposición de
techo solar eléctrico
Si la batería está desconectada, el techo
solar no funcionará. El techo solar no
funcionará correctamente hasta que se
reponga. Realice el procedimiento a
continuación para reponer el techo solar y
continuar con el funcionamiento:

1. Coloque el conmutador de arranque a
la posición ON.
2. Oprima el interruptor de inclinación, para abrir inclinando la parte trasera del
techo solar.
3. Repita el paso 2. La parte de atrás del techo solar se abre inclinándose
a la posición totalmente abierta y, a
continuación, se cierra un poco.

NOTA
Si el procedimiento de reposición se
realiza mientras el techo solar está en la
posición de deslizamiento (parcialmente
abierto) se cerrará antes de que se abra
inclinándose la parte de atrás.
Techo solar libre de aprietes
Si las manos, cabeza de una persona u
otro objeto bloquea el techo solar mientras
se cierra, éste se detendrá y continuará
moviéndose en la dirección de apertura.
ADVERTENCIA
Asegúrese de que nada bloquea
el techo solar justamente antes de
que llegue a la posición en que se
encuentra completamente cerrado:
Bloquear el techo solar justamente
antes e que llegue a la posición en que
se encuentra completamente cerrado es
peligroso.
En esos casos, la función de techo solar
libre de aprietes no puede evitar que el
techo solar se cierre. Si se aprieta los
dedos, podría sufrir heridas graves.
NOTA
 Dependiendo de las condiciones de conducción, el techo solar se
detendrá y comenzará a abrirse
cuando el techo solar sienta un golpe
similar a algo bloqueándolo.
 La función de techo solar libre de atascos no funciona hasta que fi naliza
la inicialización de la unidad.
CX-5_8FT3-SP-17B_Edition1.indb 56 CX-5_8FT3-SP-17B_Edition1.indb 56 2017/01/27 16:04:41
2017/01/27 16:04:41
