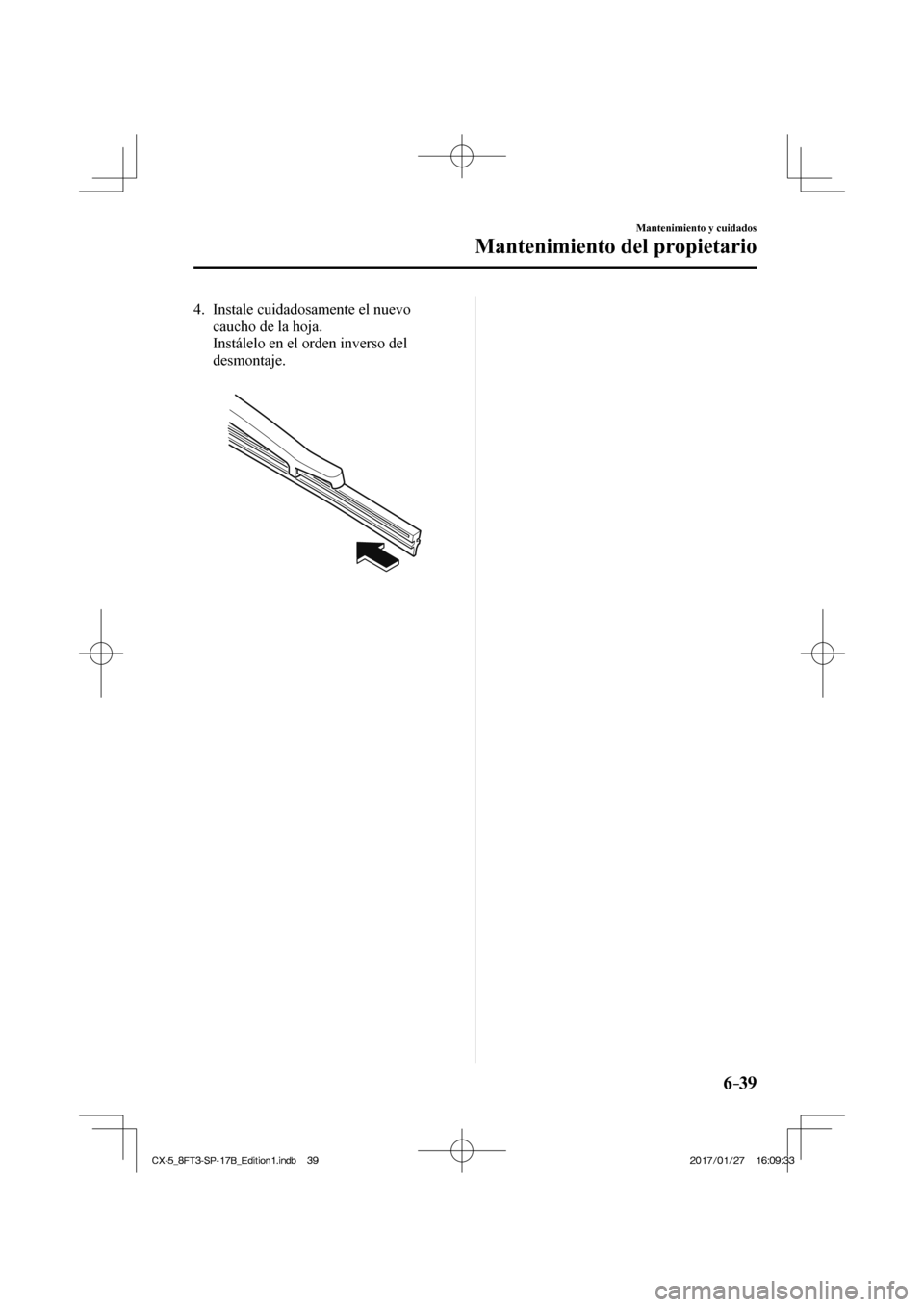

Page 689 of 874
6–39
Mantenimiento y cuidados
Mantenimiento del propietario
4. Instale cuidadosamente el nuevo caucho de la hoja.
Instálelo en el orden inverso del desmontaje.
CX-5_8FT3-SP-17B_Edition1.indb 39
CX-5_8FT3-SP-17B_Edition1.indb 39 2017/01/27 16:09:33
2017/01/27 16:09:33

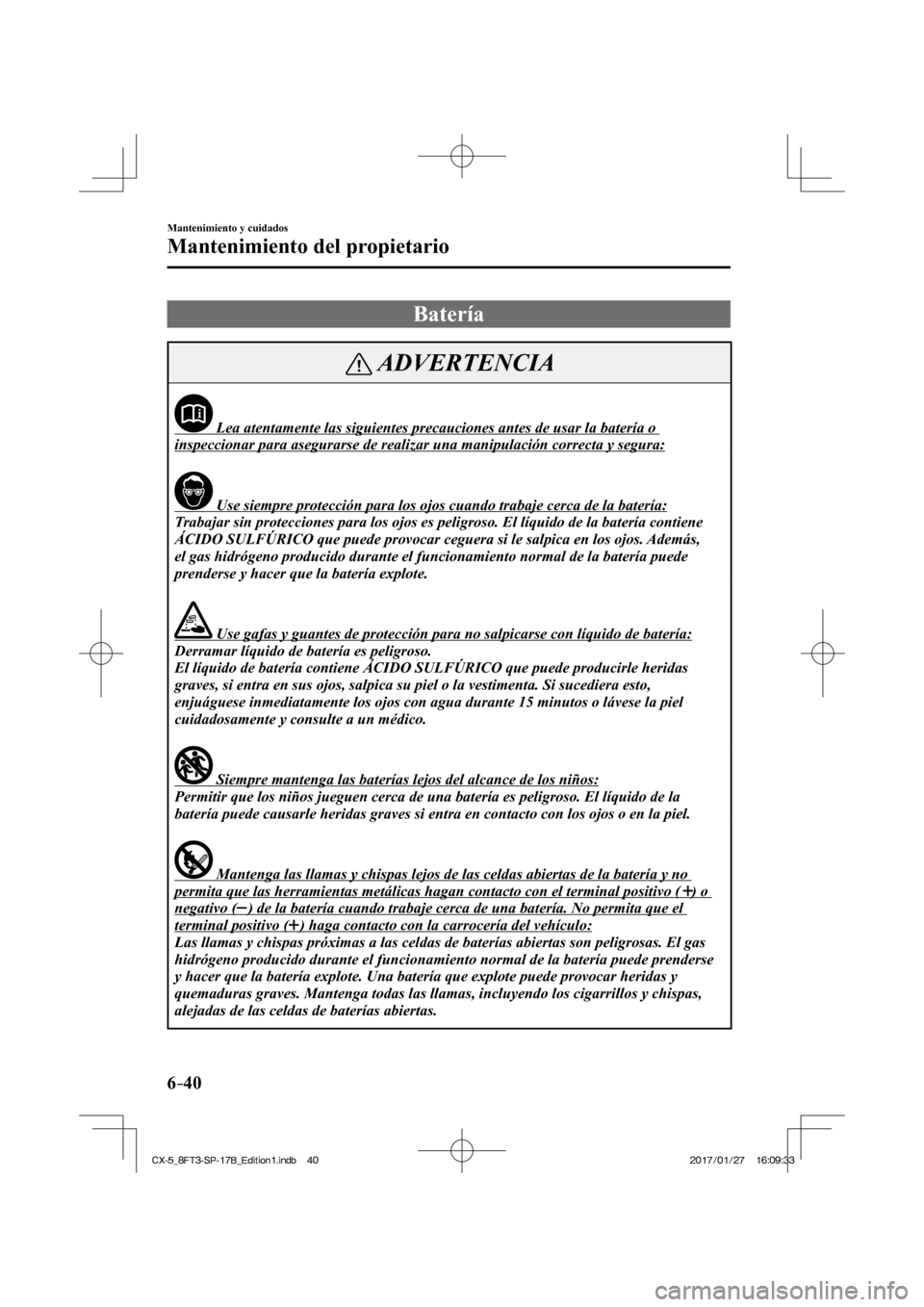

Page 690 of 874

6–40
Mantenimiento y cuidados
Mantenimiento del propietario
Batería
ADVERTENCIA
Lea atentamente las siguientes precauciones antes de usar la \
batería o
inspeccionar para asegurarse de realizar una manipulación correcta y \
segura:
Use siempre protección para los ojos cuando trabaje cerca \
de la batería:
Trabajar sin protecciones para los ojos es peligroso. El líquido de la\
batería contiene
ÁCIDO SULFÚRICO que puede provocar ceguera si le salpica en los oj\
os. Además,
el gas hidrógeno producido durante el funcionamiento normal de la bat\
ería puede
prenderse y hacer que la batería explote.
Use gafas y guantes de protección para no salpicarse con l\
íquido de batería:
Derramar líquido de batería es peligroso.
El líquido de batería contiene ÁCIDO SULFÚRICO que puede pro\
ducirle heridas
graves, si entra en sus ojos, salpica su piel o la vestimenta. Si sucedi\
era esto,
enjuáguese inmediatamente los ojos con agua durante 15 minutos o lá\
vese la piel
cuidadosamente y consulte a un médico.
Siempre mantenga las baterías lejos del alcance de los niñ\
os:
Permitir que los niños jueguen cerca de una batería es peligroso. \
El líquido de la
batería puede causarle heridas graves si entra en contacto con los oj\
os o en la piel.
Mantenga las llamas y chispas lejos de las celdas abiertas de\
la batería y no
permita que las herramientas metálicas hagan contacto con el terminal\
positivo ( ) o
negativo ( ) de la batería cuando trabaje cerca de una batería. No permit\
a que el
terminal positivo ( ) haga contacto con la carrocería del vehículo:
Las llamas y chispas próximas a las celdas de baterías abiertas so\
n peligrosas. El gas
hidrógeno producido durante el funcionamiento normal de la batería\
puede prenderse
y hacer que la batería explote. Una batería que explote puede prov\
ocar heridas y
quemaduras graves. Mantenga todas las llamas, incluyendo los cigarrillos\
y chispas,
alejadas de las celdas de baterías abiertas.
CX-5_8FT3-SP-17B_Edition1.indb 40 CX-5_8FT3-SP-17B_Edition1.indb 402017/01/27 16:09:33
2017/01/27 16:09:33

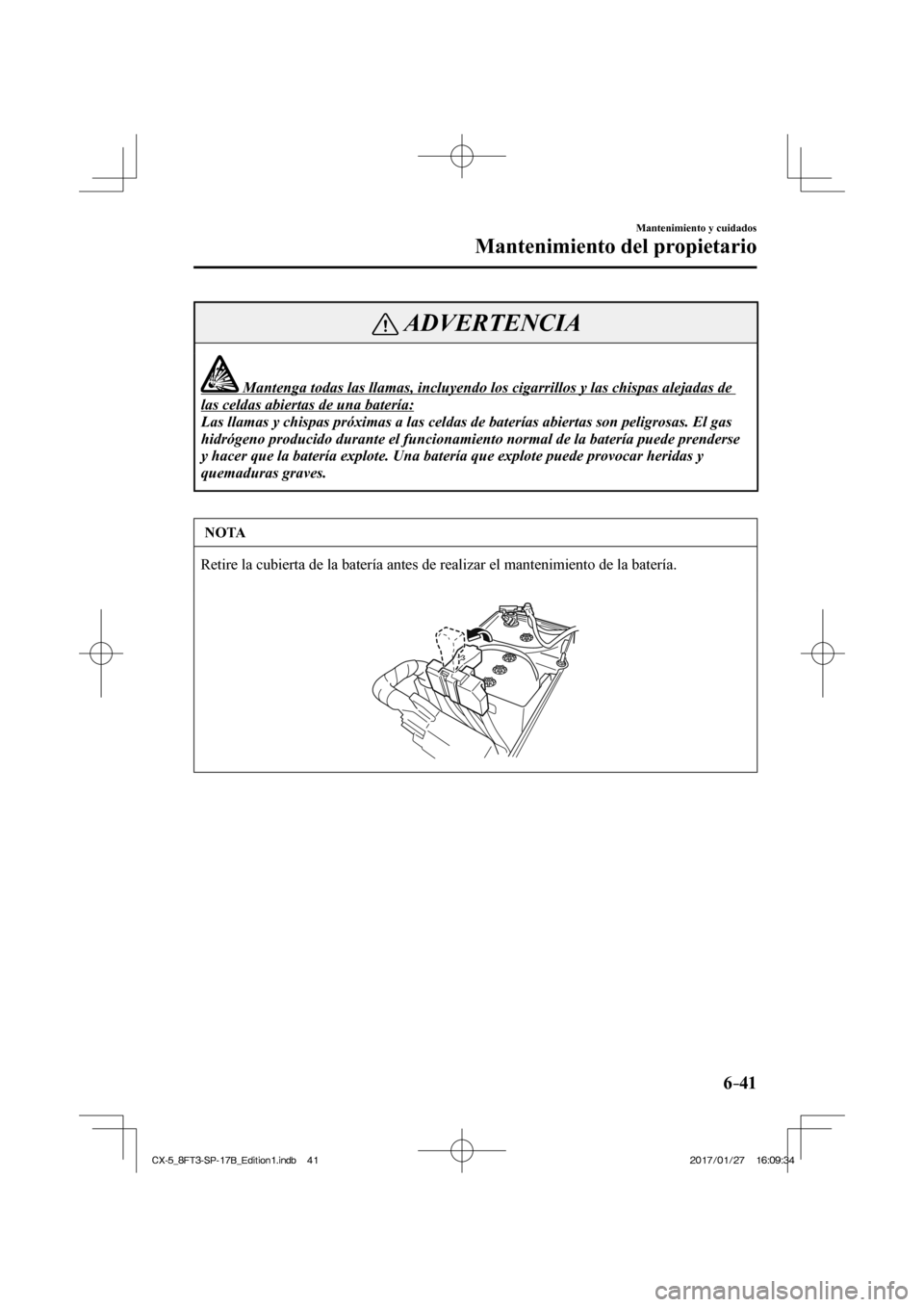

Page 691 of 874
6–41
Mantenimiento y cuidados
Mantenimiento del propietario
ADVERTENCIA
Mantenga todas las llamas, incluyendo los cigarrillos y las c\
hispas alejadas de
las celdas abiertas de una batería:
Las llamas y chispas próximas a las celdas de baterías abiertas so\
n peligrosas. El gas
hidrógeno producido durante el funcionamiento normal de la batería\
puede prenderse
y hacer que la batería explote. Una batería que explote puede prov\
ocar heridas y
quemaduras graves.
NOTA
Retire la cubierta de la batería antes de realizar el mantenimiento d\
e la batería.
CX-5_8FT3-SP-17B_Edition1.indb 41 CX-5_8FT3-SP-17B_Edition1.indb 412017/01/27 16:09:34
2017/01/27 16:09:34

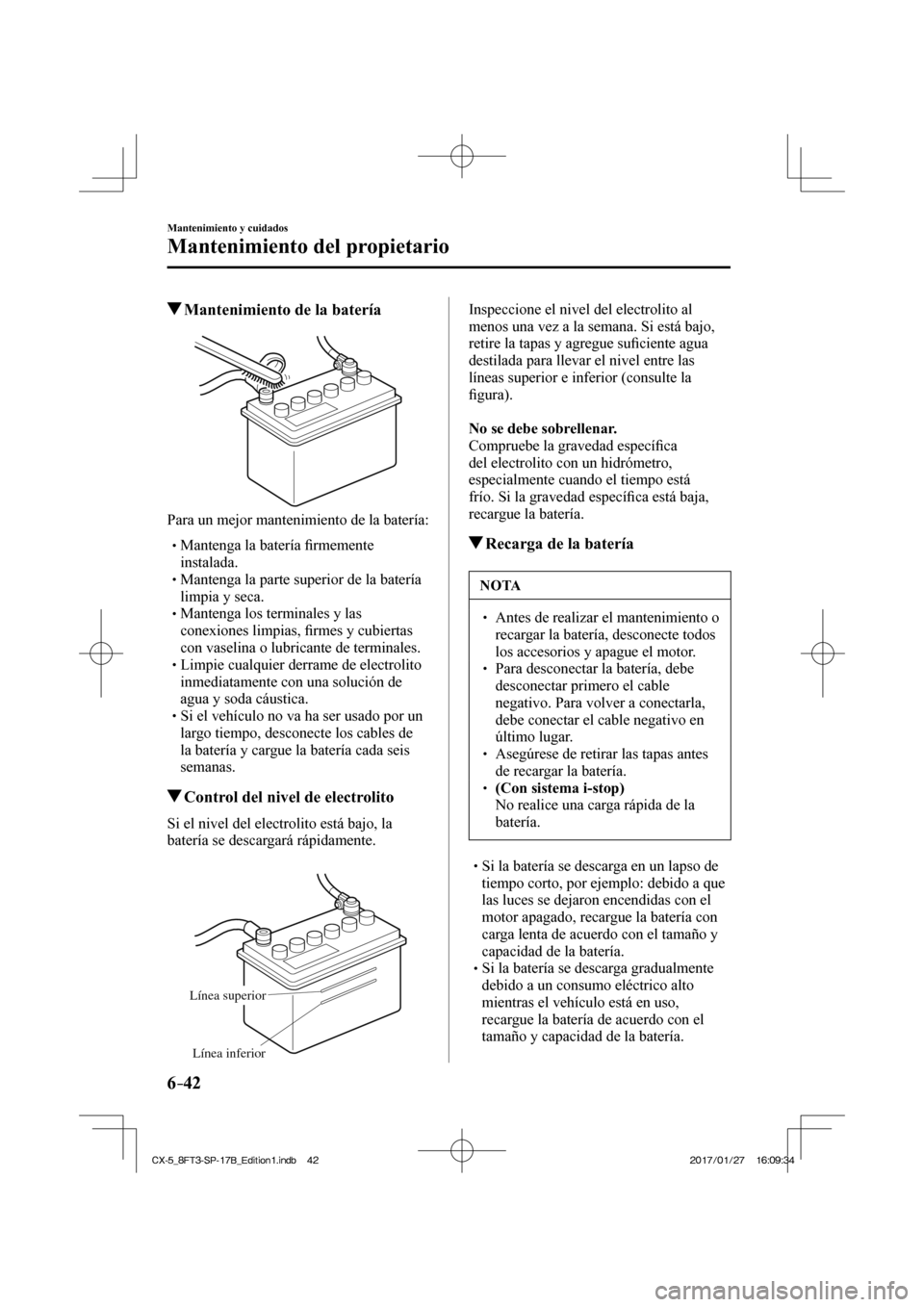

Page 692 of 874

6–42
Mantenimiento y cuidados
Mantenimiento del propietario
Mantenimiento de la batería
Para un mejor mantenimiento de la batería:
Mantenga la batería fi rmemente
instalada.
Mantenga la parte superior de la batería limpia y seca.
Mantenga los terminales y las conexiones limpias, fi rmes y cubiertas
con vaselina o lubricante de terminales.
Limpie cualquier derrame de electrolito inmediatamente con una solución de
agua y soda cáustica.
Si el vehículo no va ha ser usado por un largo tiempo, desconecte los cables de
la batería y cargue la batería cada seis
semanas.
Control del nivel de electrolito
Si el nivel del electrolito está bajo, la
batería se descargará rápidamente.
Línea superiorLínea inferior
Inspeccione el nivel del electrolito al
menos una vez a la semana. Si está bajo,
retire la tapas y agregue su
fi ciente agua
destilada para llevar el nivel entre las
líneas superior e inferior (consulte la
fi gura).
No se debe sobrellenar.
Compruebe la gravedad especí fi ca
del electrolito con un hidrómetro,
especialmente cuando el tiempo está
frío. Si la gravedad especí fi ca está baja,
recargue la batería.
Recarga de la batería
NOTA
Antes de realizar el mantenimiento o recargar la batería, desconecte todos
los accesorios y apague el motor.
Para desconectar la batería, debe desconectar primero el cable
negativo. Para volver a conectarla,
debe conectar el cable negativo en
último lugar.
Asegúrese de retirar las tapas antes de recargar la batería.
(Con sistema i-stop) No realice una carga rápida de la
batería.
Si la batería se descarga en un lapso de tiempo corto, por ejemplo: debido a que
las luces se dejaron encendidas con el
motor apagado, recargue la batería con
carga lenta de acuerdo con el tamaño y
capacidad de la batería.
Si la batería se descarga gradualmente debido a un consumo eléctrico alto
mientras el vehículo está en uso,
recargue la batería de acuerdo con el
tamaño y capacidad de la batería.
CX-5_8FT3-SP-17B_Edition1.indb 42 CX-5_8FT3-SP-17B_Edition1.indb 42 2017/01/27 16:09:34
2017/01/27 16:09:34

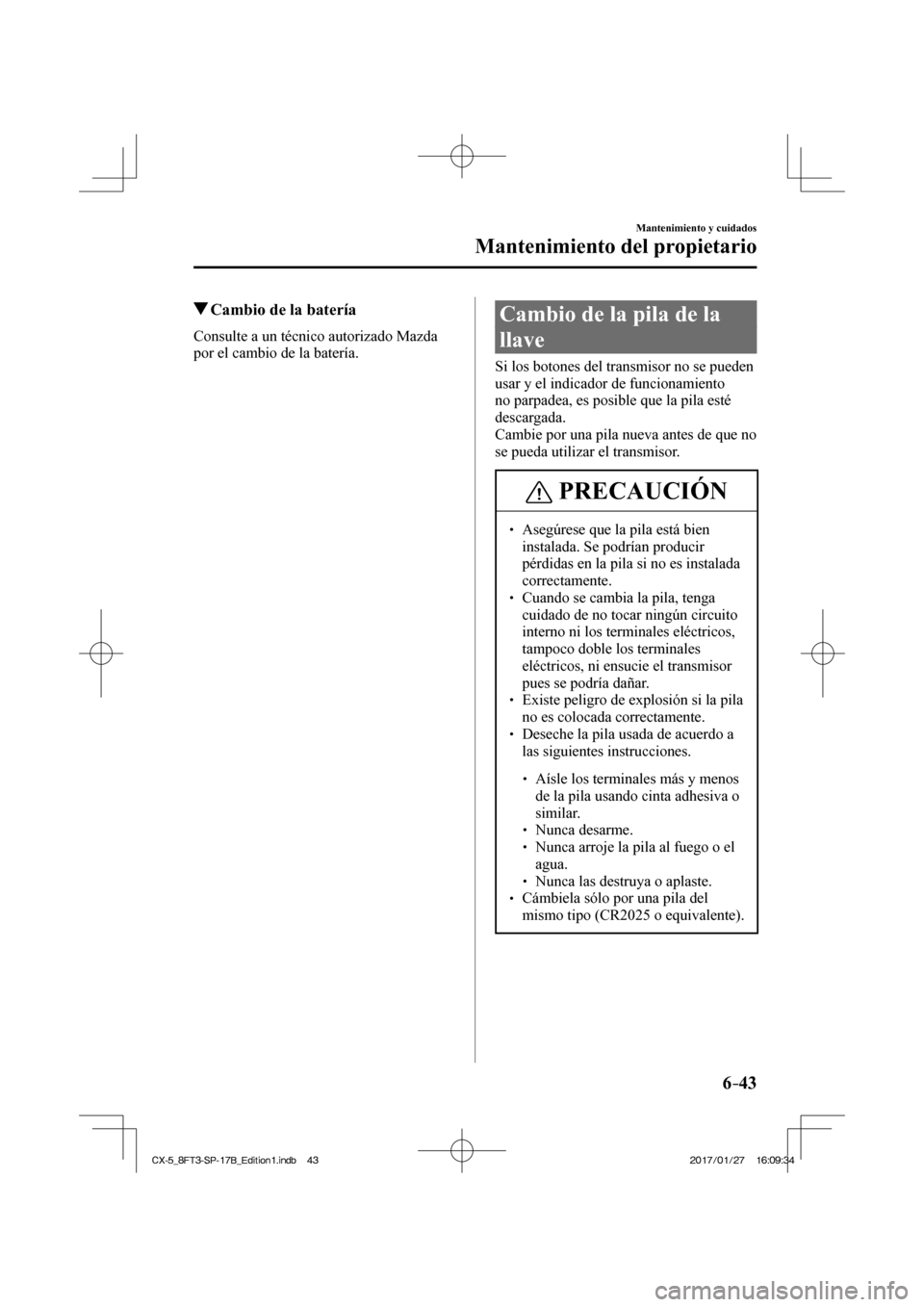

Page 693 of 874

6–43
Mantenimiento y cuidados
Mantenimiento del propietario
Cambio de la batería
Consulte a un técnico autorizado Mazda
por el cambio de la batería.
Cambio de la pila de la
llave
Si los botones del transmisor no se pueden
usar y el indicador de funcionamiento
no parpadea, es posible que la pila esté
descargada.
Cambie por una pila nueva antes de que no
se pueda utilizar el transmisor.
PRECAUCIÓN
Asegúrese que la pila está bien instalada. Se podrían producir
pérdidas en la pila si no es instalada
correctamente.
Cuando se cambia la pila, tenga cuidado de no tocar ningún circuito
interno ni los terminales eléctricos,
tampoco doble los terminales
eléctricos, ni ensucie el transmisor
pues se podría dañar.
Existe peligro de explosión si la pila no es colocada correctamente.
Deseche la pila usada de acuerdo a las siguientes instrucciones.
Aísle los terminales más y menos de la pila usando cinta adhesiva o
similar.
Nunca desarme. Nunca arroje la pila al fuego o el agua.
Nunca las destruya o aplaste. Cámbiela sólo por una pila del mismo tipo (CR2025 o equivalente).
CX-5_8FT3-SP-17B_Edition1.indb 43 CX-5_8FT3-SP-17B_Edition1.indb 43 2017/01/27 16:09:34
2017/01/27 16:09:34
Page 694 of 874

6–44
Mantenimiento y cuidados
Mantenimiento del propietario
Las siguientes condiciones indican que la
carga de la pila está baja:
El indicador KEY (verde) destella en el grupo de instrumentos durante
aproximadamente 30 segundos después
que se enciende el motor (para vehículos
con un grupo de instrumentos tipo A
(página 4-54 ), se exhiben mensajes en
el grupo de instrumentos).
El sistema no funciona y el indicador de funcionamiento en el transmisor
no destellará cuando se presionen los
botones.
El rango de funcionamiento del sistema se reduce.
Se recomienda solicitar el cambio de la
pila a un técnico autorizado Mazda para
evitar que se dañe la llave. Si cambia la
pila Ud. Mismo, siga las instrucciones.
Cambio de la pila de la llave
1. Oprima la perilla y saque la llave auxiliar.
Perilla
2. Inserte y gire en la dirección de la
fl echa un destornillador de punta plana
envuelto en cinta y abra ligeramente la
cubierta.
Cubierta
3. Inserte el destornillador de punta plana envuelto en cinta en la ranura y
deslícelo en la dirección de la fl echa.
Cubierta
Separación
4. Inserte y gire en la dirección de la fl echa el destornillador de punta plana
y retire la cubierta.
Cubierta
CX-5_8FT3-SP-17B_Edition1.indb 44 CX-5_8FT3-SP-17B_Edition1.indb 44 2017/01/27 16:09:35
2017/01/27 16:09:35

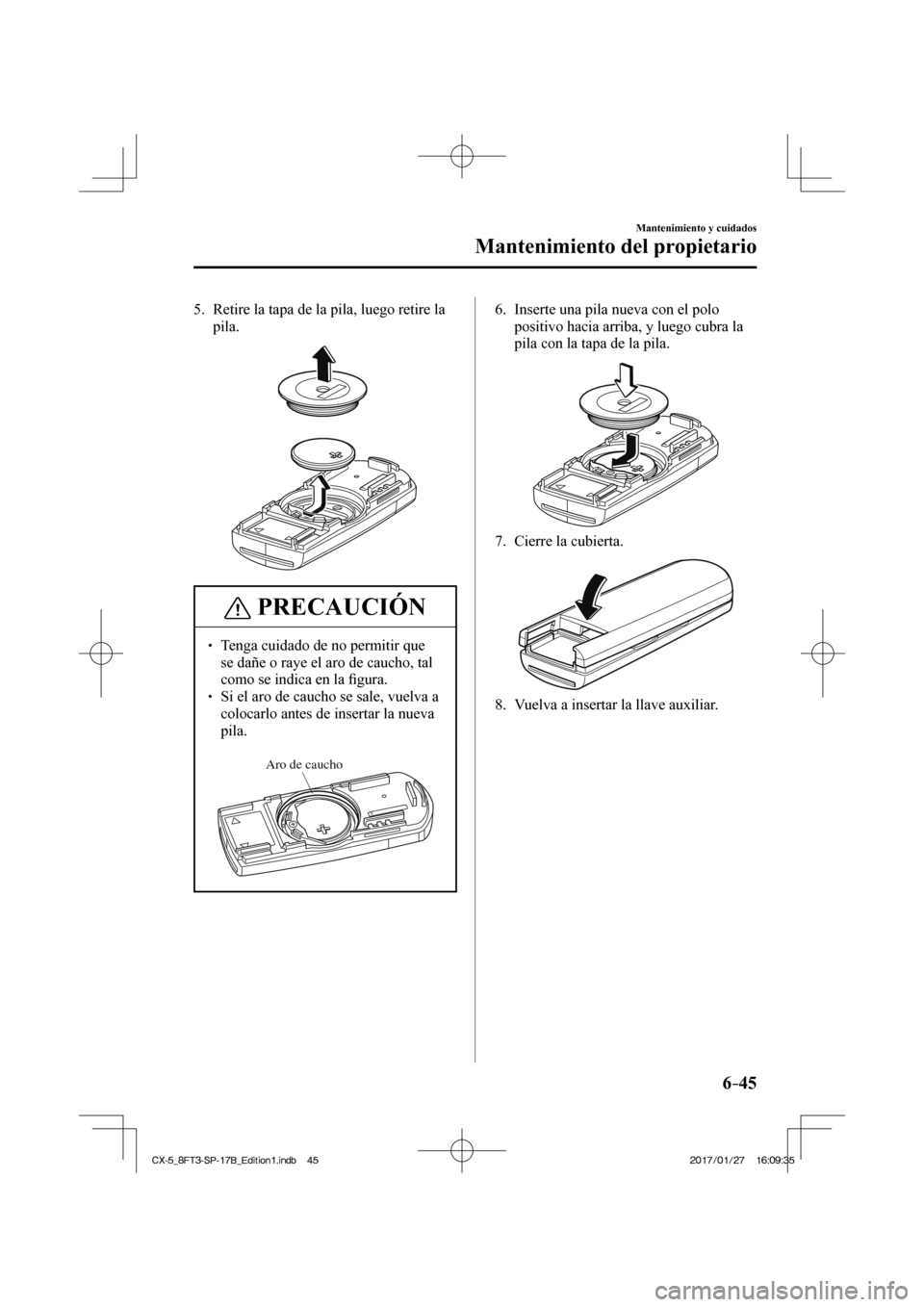

Page 695 of 874
6–45
Mantenimiento y cuidados
Mantenimiento del propietario
5. Retire la tapa de la pila, luego retire la pila.
PRECAUCIÓN
Tenga cuidado de no permitir que se dañe o raye el aro de caucho, tal
como se indica en la fi gura.
Si el aro de caucho se sale, vuelva a
colocarlo antes de insertar la nueva
pila.
Aro de caucho
6. Inserte una pila nueva con el polo
positivo hacia arriba, y luego cubra la
pila con la tapa de la pila.
7. Cierre la cubierta.
8. Vuelva a insertar la llave auxiliar.
CX-5_8FT3-SP-17B_Edition1.indb 45 CX-5_8FT3-SP-17B_Edition1.indb 45 2017/01/27 16:09:35
2017/01/27 16:09:35

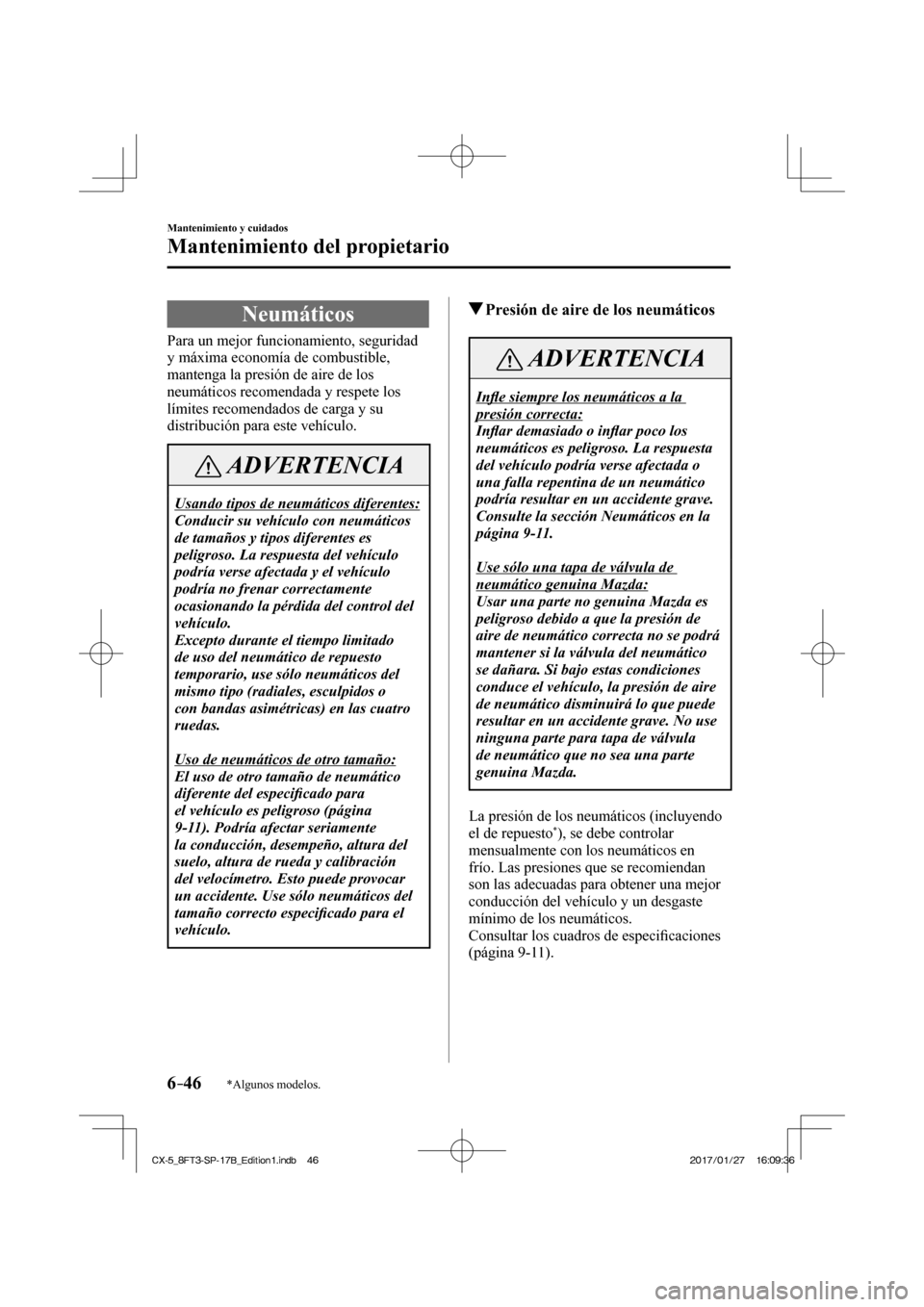

Page 696 of 874

6–46
Mantenimiento y cuidados
Mantenimiento del propietario
*Algunos modelos.
Neumáticos
Para un mejor funcionamiento, seguridad
y máxima economía de combustible,
mantenga la presión de aire de los
neumáticos recomendada y respete los
límites recomendados de carga y su
distribución para este vehículo.
ADVERTENCIA
Usando tipos de neumáticos diferentes:
Conducir su vehículo con neumáticos
de tamaños y tipos diferentes es
peligroso. La respuesta del vehículo
podría verse afectada y el vehículo
podría no frenar correctamente
ocasionando la pérdida del control del
vehículo.
Excepto durante el tiempo limitado
de uso del neumático de repuesto
temporario, use sólo neumáticos del
mismo tipo (radiales, esculpidos o
con bandas asimétricas) en las cuatro
ruedas.
Uso de neumáticos de otro tamaño:
El uso de otro tamaño de neumático
diferente del especifi cado para
el vehículo es peligroso (página
9-11 ). Podría afectar seriamente
la conducción, desempeño, altura del
suelo, altura de rueda y calibración
del velocímetro. Esto puede provocar
un accidente. Use sólo neumáticos del
tamaño correcto especi fi cado para el
vehículo.
Presión de aire de los neumáticos
ADVERTENCIA
Infl e siempre los neumáticos a la
presión correcta:
Infl ar demasiado o infl ar poco los
neumáticos es peligroso. La respuesta
del vehículo podría verse afectada o
una falla repentina de un neumático
podría resultar en un accidente grave.
Consulte la sección Neumáticos en la
página 9-11 .
Use sólo una tapa de válvula de
neumático genuina Mazda:
Usar una parte no genuina Mazda es
peligroso debido a que la presión de
aire de neumático correcta no se podrá
mantener si la válvula del neumático
se dañara. Si bajo estas condiciones
conduce el vehículo, la presión de aire
de neumático disminuirá lo que puede
resultar en un accidente grave. No use
ninguna parte para tapa de válvula
de neumático que no sea una parte
genuina Mazda.
La presión de los neumáticos (incluyendo
el de repuesto
* ), se debe controlar
mensualmente con los neumáticos en
frío. Las presiones que se recomiendan
son las adecuadas para obtener una mejor
conducción del vehículo y un desgaste
mínimo de los neumáticos.
Consultar los cuadros de especi fi caciones
(página 9-11 ).
CX-5_8FT3-SP-17B_Edition1.indb 46 CX-5_8FT3-SP-17B_Edition1.indb 46 2017/01/27 16:09:36
