2018 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

2–71
Equipo de seguridad esencial
Airbags SRS
*Algunos modelos.
Sistema de clasifi cación del ocupante del asiento
delantero del acompañante
*
Primero lea cuidadosamente las “Precauciones del sistema de seguridad suplementario
(SRS)” (página 2-51 ).
Sensor de clasifi cación del ocupante del asiento delantero del acompañante
Su vehículo está equipado con sensor de clasi fi cación del ocupante del asiento delantero del
acompañante como parte de un sistema de seguridad suplementario. Este\
sensor está equipado en
el almohadón del asiento delantero del acompañante. Este sensor mi\
de la capacidad electrostática
del asiento delantero del acompañante. La unidad SAS fue diseñada \
para evitar que los airbags
delantero y lateral del acompañante delantero y el sistema de pretens\
or de cinturón de seguridad
se activen si el indicador de desactivación de airbag del acompaña\
nte delantero OFF se enciende.
Para reducir la posibilidad de heridas causadas por el in fl ado del airbag del acompañante,
el sistema desactiva los airbags delantero y lateral del acompañante \
y también el sistema
de pretensor de cinturón de seguridad cuando el indicador de desactiv\
ación del airbag OFF
del acompañante delantero se enciende. Consulte el cuadro siguiente p\
or las condiciones de
iluminación del indicador de desactivación de bolsa de aire del ac\
ompañante.

Este sistema desactiva los airbags delantero y lateral del acompañant\
e delantero y el sistema de
pretensores de cinturones de seguridad, por lo tanto asegúrese que el\
indicador de desactivación
del airbag del acompañante delantero se enciende de acuerdo con el cu\
adro siguiente.

La luz de advertencia del sistema de pretensor de cinturón de segurid\
ad/airbag parpadea y el
indicador de desactivación del airbag del acompañante delantero OF\
F se enciende si los sensores
sufren un posible funcionamiento incorrecto. Si eso sucediera, las bolsa\
s de aire delantera y
lateral del acompañante y el sistema de pretensor de cinturón de s\
eguridad no se activarán.
Indicadores de desactivación del airbag del acompañante
Los indicadores se encienden para indicarle si los airbags delantero y l\
ateral del
acompañante delantero y el pretensor de cinturón de seguridad se a\
ctivarán o no durante un
choque.


CX-5_8FT3-SP-17B_Edition1.indb 71 CX-5_8FT3-SP-17B_Edition1.indb 71 2017/01/27 16:04:26
2017/01/27 16:04:26

2–72
Equipo de seguridad esencial
Airbags SRS
Si el sensor de clasifi cación del asiento del acompañante está bien, ambos indicadores\

se encienden cuando el encendido está en ON. Las luces se apagan desp\
ués de algunos
segundos. Luego, los indicadores se encienden o se apagan en las siguien\
tes condiciones:

Cuadro de condición de indicador de desactivación del airbag del acompañante
delantero encendido/apagado
Condición detectada por
el sistema de clasi fi cación
del ocupante del asiento del acompañante Indicador de
desactivación de
la bolsa de aire del acompañante Bolsas de aire
delantera y lateral del acompañante Sistema de pretensores
de cinturones de seguridad del acompañante
Vacío (no ocupado)
Desactivado Desactivado
Un niño está sentado en un
sistema de seguridad para niños
*1 Desactivado Desactivado
Adulto
*2 Se apaga después de un
corto período de tiempo. Listo Listo
*1 El sensor de clasi fi cación del ocupante podría no detectar el niño sentado en el as\
iento, en un sistema de
seguridad para niños, o una silla para niños pequeños dependien\
do del tamaño físico y la postura al sentarse del
niño.
*2 Si un adulto pequeño se sienta en el asiento del acompañante, depe\
ndiendo del físico de la persona los sensores podrían interpretar que el adulto es un niño.


El airbag de cortina está listo para su in fl ado independientemente de lo que indique la tabla
de estados de activación/desactivación del indicador de desactivac\
ión del airbag del pasajero
delantero.
Si ambos indicadores de desactivación del airbag del acompañante d\
elantero no se
encienden por un período de tiempo cuando el encendido se gira a ON o\
no se encienden
tal como se indica en el cuadro de condición de indicador de desactiv\
ación del airbag del
acompañante encendido/apagado, no permita que una persona se siente e\
n el asiento del
acompañante delantero y consulte a un técnico autorizado Mazda tan\
pronto como sea
posible. El sistema podría no funcionar correctamente en caso de un a\
ccidente.
CX-5_8FT3-SP-17B_Edition1.indb 72 CX-5_8FT3-SP-17B_Edition1.indb 72 2017/01/27 16:04:26
2017/01/27 16:04:26

2–73
Equipo de seguridad esencial
Airbags SRS
ADVERTENCIA
No permita que un ocupante del asiento del acompañante delantero se s\
iente con una postura que
resulte difícil para el sensor de clasifi cación del ocupante del asiento del acompañante detectarlo
correctamente:
Permitir que un ocupante del asiento del acompañante delantero se sie\
nte con una postura que resulte
difícil para el sensor de clasi fi cación del ocupante del asiento del acompañante detectarlo correct\
amente
es peligroso. Si el sensor de clasi fi cación del ocupante del asiento del acompañante no puede detectar \
correctamente el ocupante sentado en el asiento del acompañante, los \
airbags del acompañante y
lateral y el sistema de pretensores podría no funcionar (sin in fl arse) o podría funcionar (infl arse)
accidentalmente. El acompañante delantero no tendrá la protecció\
n suplementaria de los airbags o el
funcionamiento accidental (in fl ado) de los airbags puede provocar heridas serias o la muerte.
Bajo las siguientes condiciones, el sensor de clasi fi cación del ocupante del asiento del acompañante
delantero no podrá detectar una persona sentada correctamente en el a\
siento del acompañante y
el infl ado/no infl ado de los airbags no podrá ser controlado de la manera indicada en e\
l cuadro de
condición de encendido/apagado del indicador de desactivación del \
airbag del acompañante delantero.
Por ejemplo:
 El acompañante delantero se sienta tal como se indica en la siguiente\
fi gura:

CX-5_8FT3-SP-17B_Edition1.indb 73 CX-5_8FT3-SP-17B_Edition1.indb 73 2017/01/27 16:04:26
2017/01/27 16:04:26

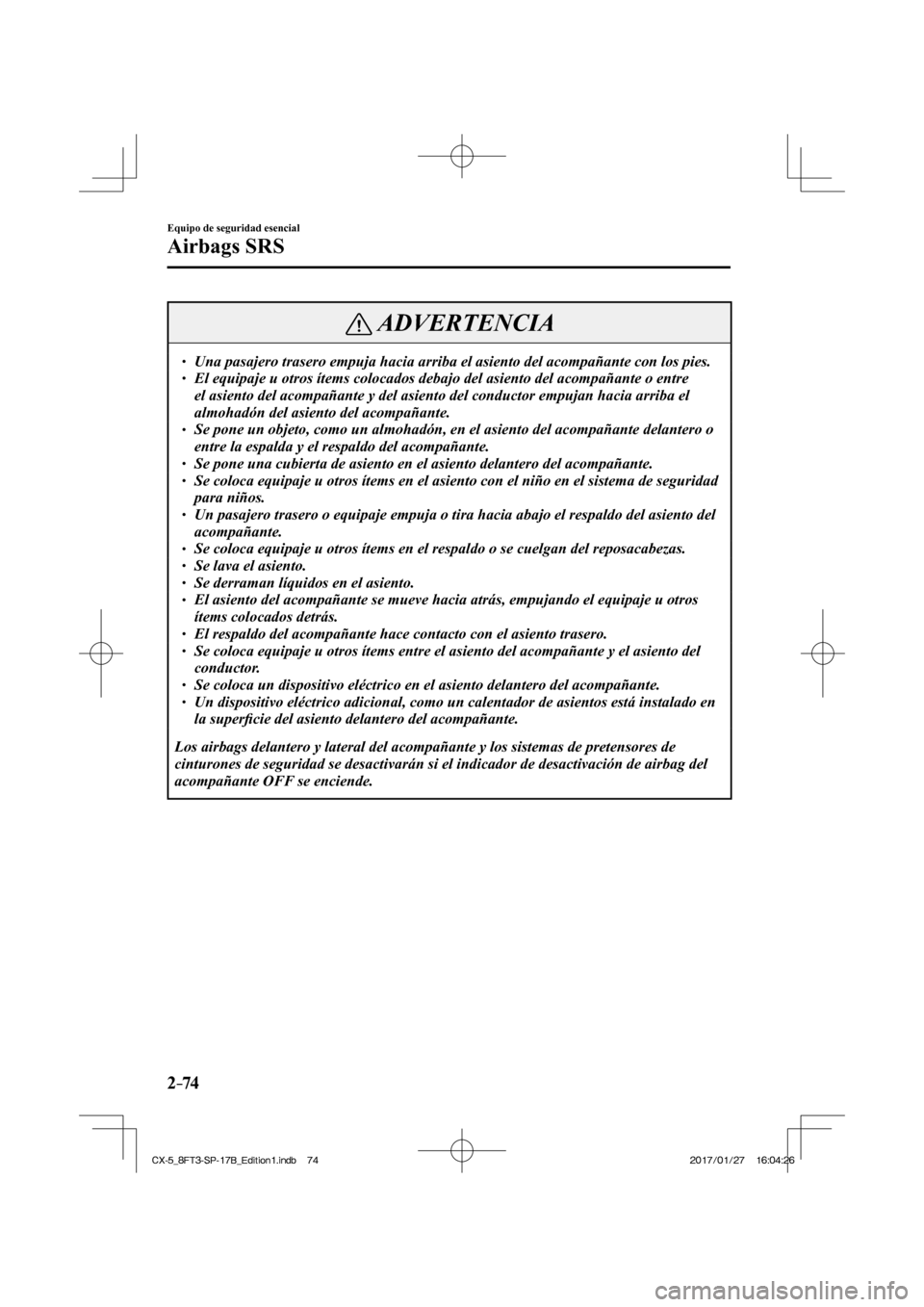

2–74
Equipo de seguridad esencial
Airbags SRS
ADVERTENCIA
 Una pasajero trasero empuja hacia arriba el asiento del acompañante c\
on los pies.  El equipaje u otros ítems colocados debajo del asiento del acompañ\
ante o entre el asiento del acompañante y del asiento del conductor empujan hacia \
arriba el
almohadón del asiento del acompañante.
 Se pone un objeto, como un almohadón, en el asiento del acompañant\
e delantero o entre la espalda y el respaldo del acompañante.
 Se pone una cubierta de asiento en el asiento delantero del acompañan\
te.  Se coloca equipaje u otros ítems en el asiento con el niño en el s\
istema de seguridad para niños.
 Un pasajero trasero o equipaje empuja o tira hacia abajo el respaldo del\
asiento del acompañante.
 Se coloca equipaje u otros ítems en el respaldo o se cuelgan del repo\
sacabezas.  Se lava el asiento.  Se derraman líquidos en el asiento.  El asiento del acompañante se mueve hacia atrás, empujando el equi\
paje u otros ítems colocados detrás.
 El respaldo del acompañante hace contacto con el asiento trasero.  Se coloca equipaje u otros ítems entre el asiento del acompañante \
y el asiento del conductor.
 Se coloca un dispositivo eléctrico en el asiento delantero del acompa\
ñante.  Un dispositivo eléctrico adicional, como un calentador de asientos es\
tá instalado en la superfi cie del asiento delantero del acompañante.

Los airbags delantero y lateral del acompañante y los sistemas de pre\
tensores de
cinturones de seguridad se desactivarán si el indicador de desactivac\
ión de airbag del
acompañante OFF se enciende.
CX-5_8FT3-SP-17B_Edition1.indb 74 CX-5_8FT3-SP-17B_Edition1.indb 74 2017/01/27 16:04:26
2017/01/27 16:04:26

2–75
Equipo de seguridad esencial
Airbags SRS
PRECAUCIÓN
 Para asegurar el infl ado correcto del airbag delantero y para evitar que se dañe el
sensor en el almohadón del asiento:
 No coloque objetos a fi lados en el almohadón del asiento delantero ni deje equipaje
pesado sobre ellos.
 No derrame ningún líquido en los asientos delanteros o debajo de l\
os mismos.  Para que los sensores funcionen correctamente, realice siempre lo siguie\
nte:  Ajuste los asientos delanteros tan atrás como sea posible y siénte\
se siempre bien derecho contra el respaldo con los cinturones de seguridad correcta\
mente
abrochados.
 Si coloca un niño en el asiento del acompañante, sostenga correcta\
mente el sistema de seguridad para niños y deslice el asiento del acompañante lo má\
s atrás posible
dentro de la posición en que se encuentra instalado el sistema de seg\
uridad para
niños.
CX-5_8FT3-SP-17B_Edition1.indb 75 CX-5_8FT3-SP-17B_Edition1.indb 75 2017/01/27 16:04:26
2017/01/27 16:04:26

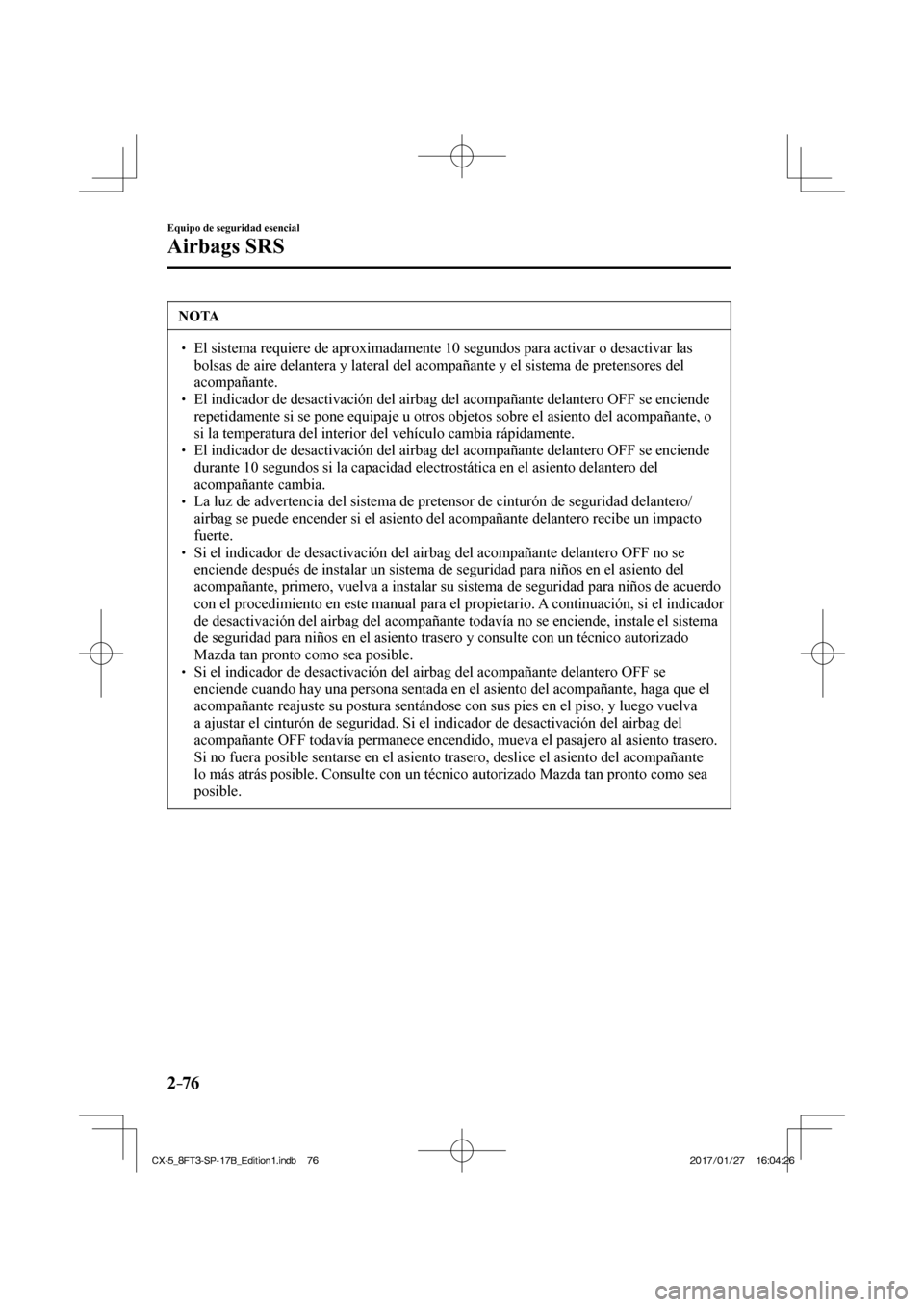

2–76
Equipo de seguridad esencial
Airbags SRS
NOTA
 El sistema requiere de aproximadamente 10 segundos para activar o desact\
ivar las bolsas de aire delantera y lateral del acompañante y el sistema de pr\
etensores del
acompañante.
 El indicador de desactivación del airbag del acompañante delantero\
OFF se enciende repetidamente si se pone equipaje u otros objetos sobre el asiento del a\
compañante, o
si la temperatura del interior del vehículo cambia rápidamente.
 El indicador de desactivación del airbag del acompañante delantero\
OFF se enciende durante 10 segundos si la capacidad electrostática en el asiento dela\
ntero del
acompañante cambia.
 La luz de advertencia del sistema de pretensor de cinturón de segurid\
ad delantero/airbag se puede encender si el asiento del acompañante delantero reci\
be un impacto
fuerte.
 Si el indicador de desactivación del airbag del acompañante delant\
ero OFF no se enciende después de instalar un sistema de seguridad para niños en\
el asiento del
acompañante, primero, vuelva a instalar su sistema de seguridad para \
niños de acuerdo
con el procedimiento en este manual para el propietario. A continuación, si el indicador
de desactivación del airbag del acompañante todavía no se encie\
nde, instale el sistema
de seguridad para niños en el asiento trasero y consulte con un té\
cnico autorizado
Mazda tan pronto como sea posible.
 Si el indicador de desactivación del airbag del acompañante delant\
ero OFF se enciende cuando hay una persona sentada en el asiento del acompañante\
, haga que el
acompañante reajuste su postura sentándose con sus pies en el piso\
, y luego vuelva
a ajustar el cinturón de seguridad. Si el indicador de desactivació\
n del airbag del
acompañante OFF todavía permanece encendido, mueva el pasajero al \
asiento trasero.
Si no fuera posible sentarse en el asiento trasero, deslice el asiento d\
el acompañante
lo más atrás posible. Consulte con un técnico autorizado Mazda \
tan pronto como sea
posible.
CX-5_8FT3-SP-17B_Edition1.indb 76 CX-5_8FT3-SP-17B_Edition1.indb 76 2017/01/27 16:04:26
2017/01/27 16:04:26

2–77
Equipo de seguridad esencial
Airbags SRS
Control continuo
Los siguientes componentes de los sistemas de bolsa de aire son controla\
dos por medio de
un sistema de diagnóstico:

 Sensores de choque, y módulo de diagnóstico (unidad SAS) Sensores de bolsas de aire delantera Módulos de bolsas de aire Sensores de choque lateral Advertencia del sistema de pretensores de cinturones de seguridad/bolsa \
de aire Pretensionadores de cinturones de seguridad Cableado relacionado
(Con sistema de clasifi cación del ocupante del asiento delantero del acompañante)  Indicador de desactivación de la bolsa de aire del acompañante Sensor de posición de deslizamiento de asiento del conductor Sensor de clasifi cación del ocupante del asiento delantero del acompañante Módulo de clasi fi cación del ocupante del asiento delantero del acompañante

El módulo de diagnóstico controla continuamente la respuesta del s\
istema. Este comienza
a funcionar cuando el encendido está en la posición ON y continú\
a mientras se conduce el
vehículo.

CX-5_8FT3-SP-17B_Edition1.indb 77 CX-5_8FT3-SP-17B_Edition1.indb 77 2017/01/27 16:04:26
2017/01/27 16:04:26

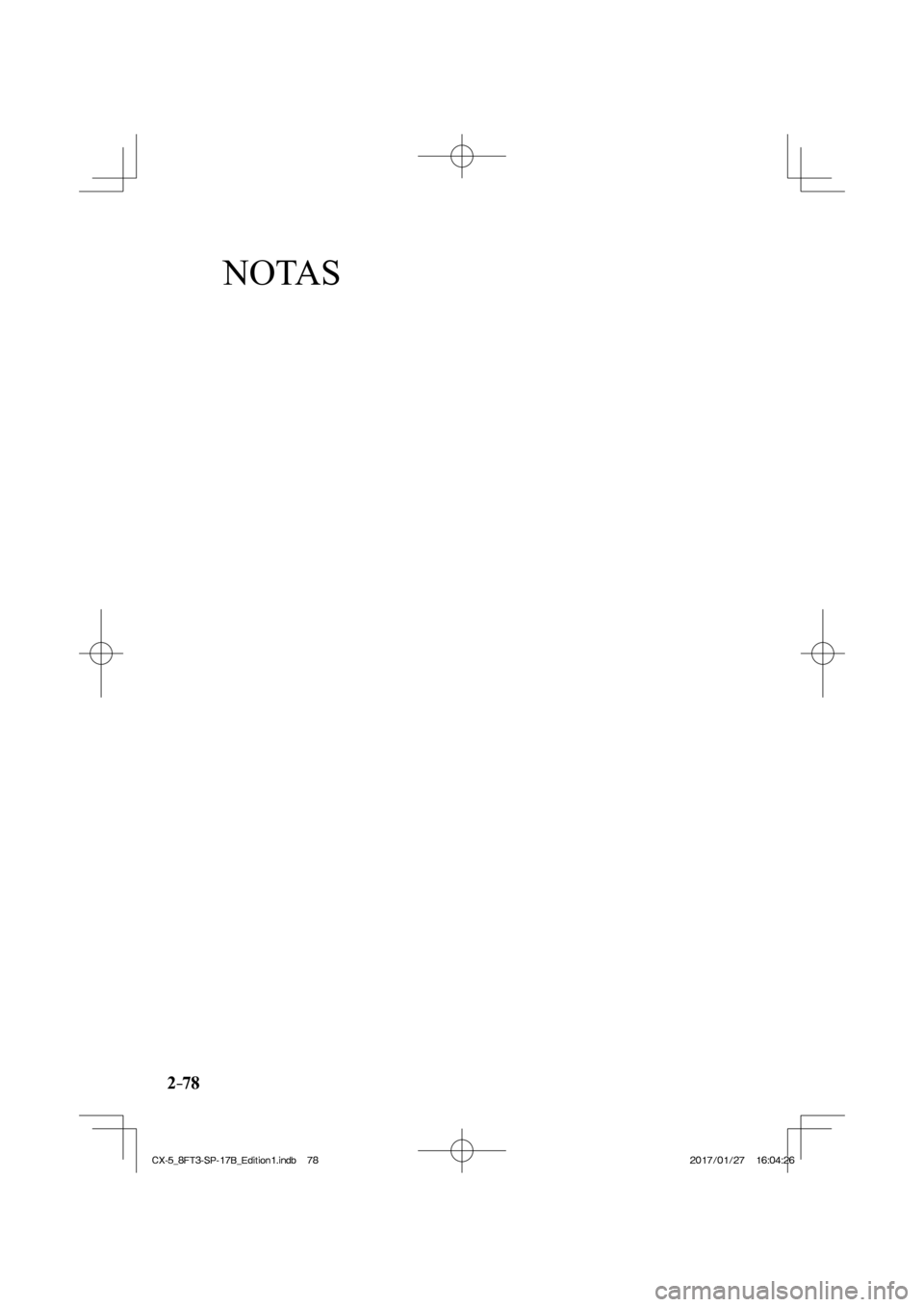

NOTAS
