2018 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

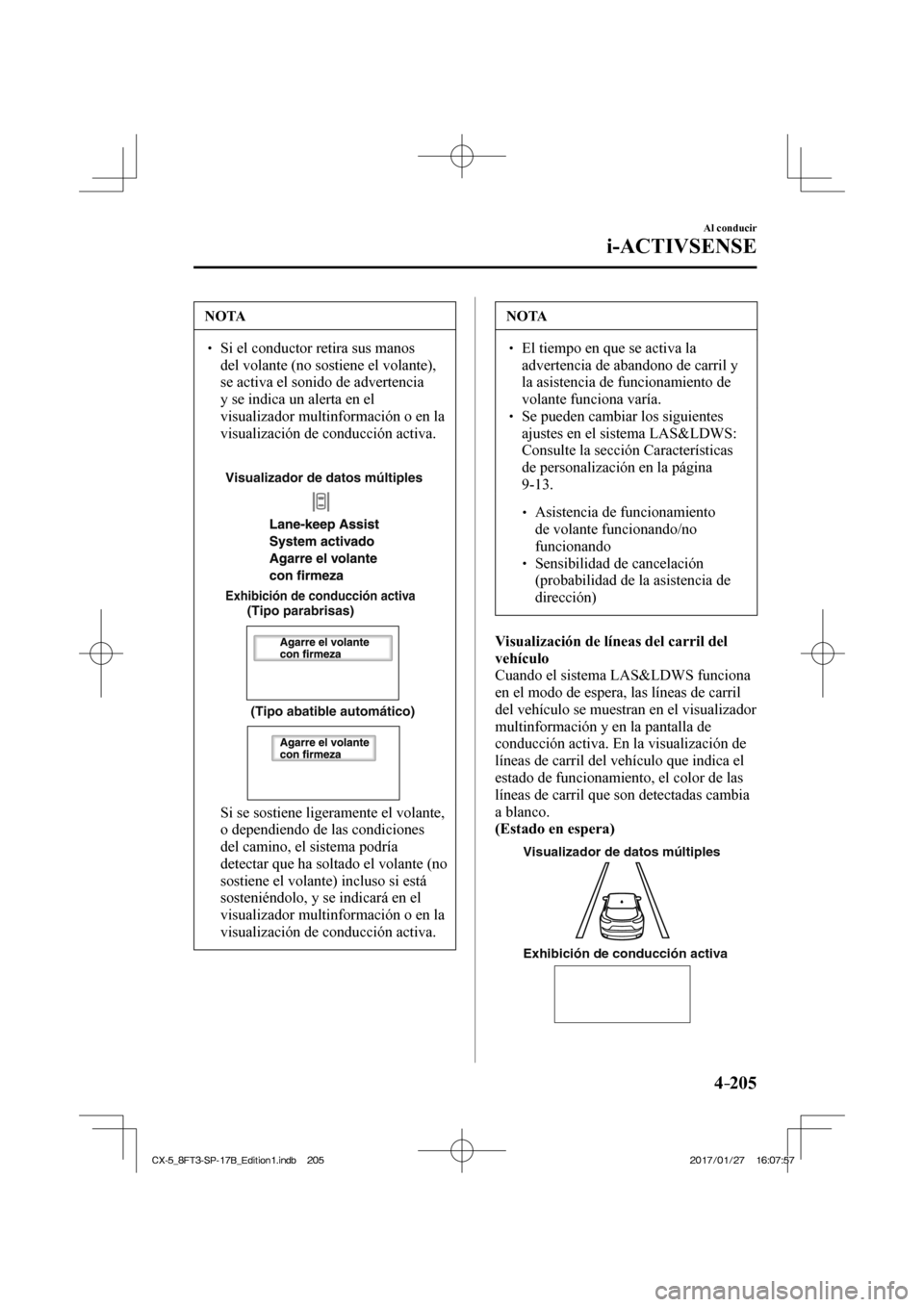

4–205
Al conducir
i-ACTIVSENSE
NOTA
 Si el conductor retira sus manos del volante (no sostiene el volante),
se activa el sonido de advertencia
y se indica un alerta en el
visualizador multinformación o en la
visualización de conducción activa.

Exhibición de conducción activa
Visualizador de datos múltiples
(Tipo parabrisas)
(Tipo abatible automático)
 Si se sostiene ligeramente el volante, o dependiendo de las condiciones
del camino, el sistema podría
detectar que ha soltado el volante (no
sostiene el volante) incluso si está
sosteniéndolo, y se indicará en el
visualizador multinformación o en la
visualización de conducción activa.
NOTA
 El tiempo en que se activa la advertencia de abandono de carril y
la asistencia de funcionamiento de
volante funciona varía.
 Se pueden cambiar los siguientes ajustes en el sistema LAS&LDWS:
Consulte la sección Características
de personalización en la página
9-13 .
 Asistencia de funcionamiento de volante funcionando/no
funcionando
 Sensibilidad de cancelación (probabilidad de la asistencia de
dirección)
Visualización de líneas del carril del
vehículo
Cuando el sistema LAS&LDWS funciona
en el modo de espera, las líneas de carril
del vehículo se muestran en el visualizador
multinformación y en la pantalla de
conducción activa. En la visualización de
líneas de carril del vehículo que indica el
estado de funcionamiento, el color de las
líneas de carril que son detectadas cambia
a blanco.
(Estado en espera)

Visualizador de datos múltiples
Exhibición de conducción activa

CX-5_8FT3-SP-17B_Edition1.indb 205 CX-5_8FT3-SP-17B_Edition1.indb 205 2017/01/27 16:07:57
2017/01/27 16:07:57

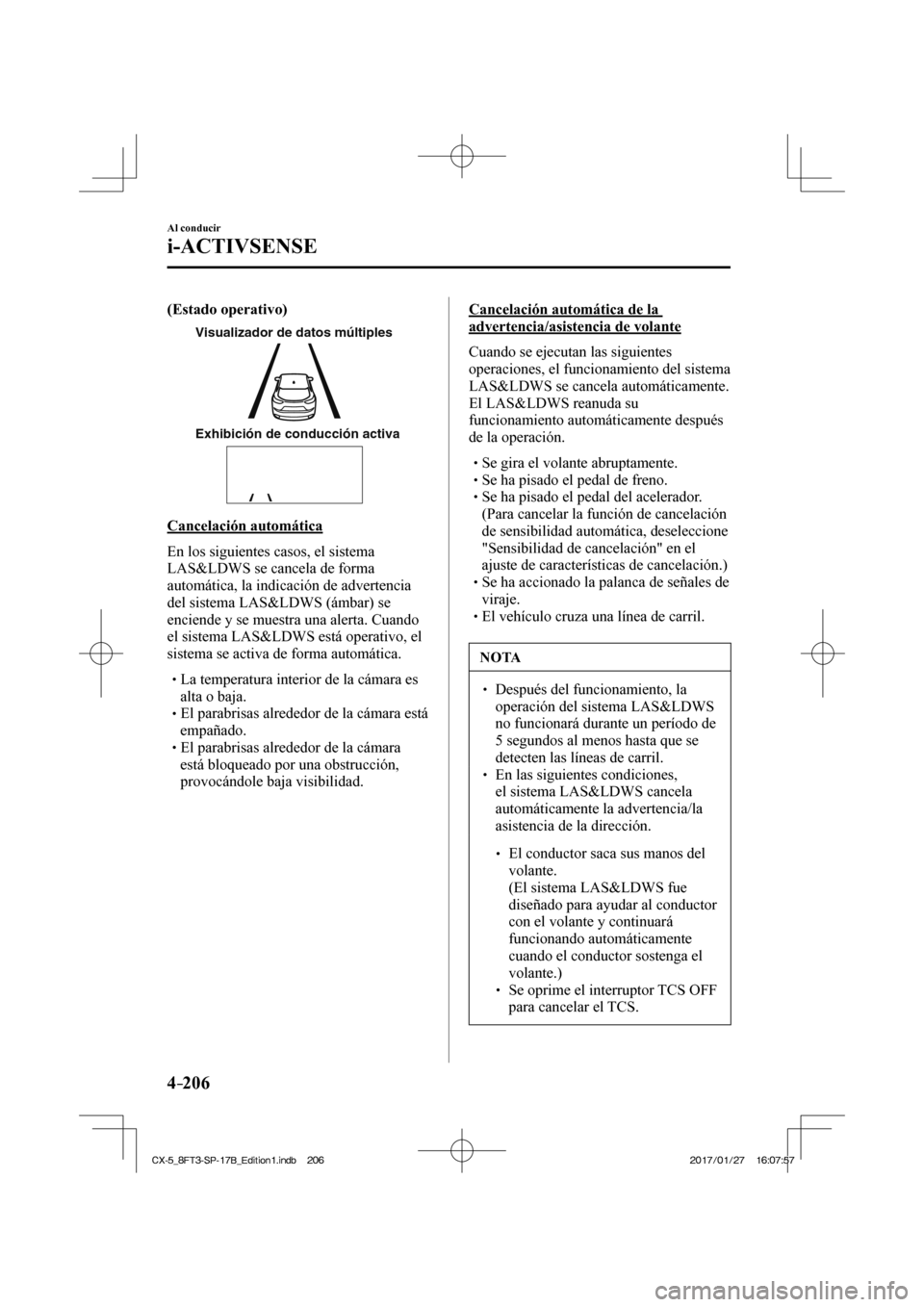

4–206
Al conducir
i-ACTIVSENSE
(Estado operativo)
Visualizador de datos múltiples
Exhibición de conducción activa

Cancelación automática
En los siguientes casos, el sistema
LAS&LDWS se cancela de forma
automática, la indicación de advertencia
del sistema LAS&LDWS (ámbar) se
enciende y se muestra una alerta. Cuando
el sistema LAS&LDWS está operativo, el
sistema se activa de forma automática.
 La temperatura interior de la cámara es alta o baja.
 El parabrisas alrededor de la cámara está empañado.
 El parabrisas alrededor de la cámara está bloqueado por una obstrucción,
provocándole baja visibilidad.

Cancelación automática de la
advertencia/asistencia de volante
Cuando se ejecutan las siguientes
operaciones, el funcionamiento del sistema
LAS&LDWS se cancela automáticamente.
El LAS&LDWS reanuda su
funcionamiento automáticamente después
de la operación.
 Se gira el volante abruptamente. Se ha pisado el pedal de freno. Se ha pisado el pedal del acelerador. (Para cancelar la función de cancelación de sensibilidad automática, deseleccione
"Sensibilidad de cancelación" en el
ajuste de características de cancelación.)
 Se ha accionado la palanca de señales de viraje.
 El vehículo cruza una línea de carril.
NOTA
 Después del funcionamiento, la operación del sistema LAS&LDWS
no funcionará durante un período de
5 segundos al menos hasta que se
detecten las líneas de carril.
 En las siguientes condiciones, el sistema LAS&LDWS cancela
automáticamente la advertencia/la
asistencia de la dirección.
 El conductor saca sus manos del volante.
 (El sistema LAS&LDWS fue diseñado para ayudar al conductor
con el volante y continuará
funcionando automáticamente
cuando el conductor sostenga el
volante.)
 Se oprime el interruptor TCS OFF para cancelar el TCS.
CX-5_8FT3-SP-17B_Edition1.indb 206 CX-5_8FT3-SP-17B_Edition1.indb 206 2017/01/27 16:07:57
2017/01/27 16:07:57

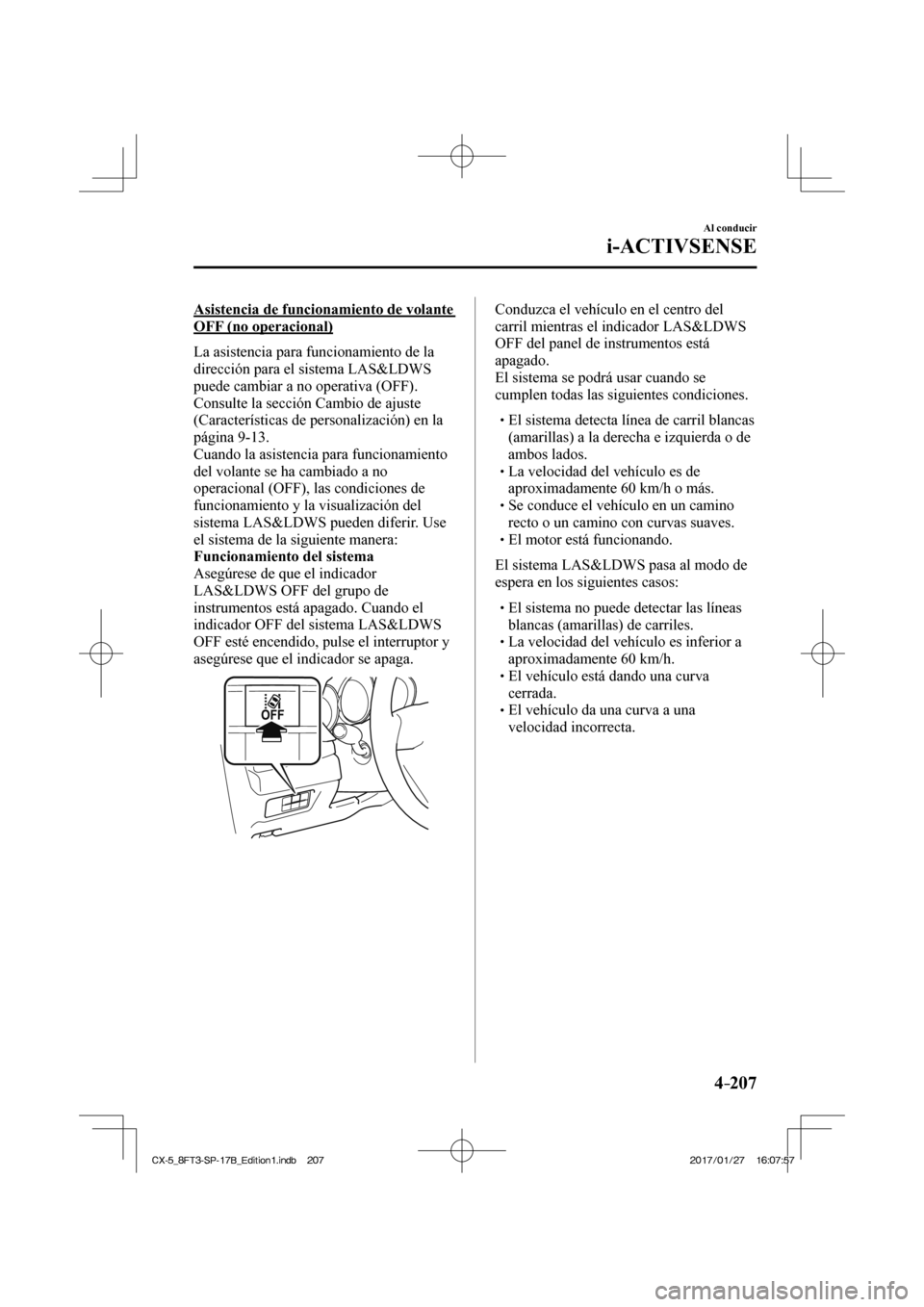

4–207
Al conducir
i-ACTIVSENSE
Asistencia de funcionamiento de volante
OFF (no operacional)
La asistencia para funcionamiento de la
dirección para el sistema LAS&LDWS
puede cambiar a no operativa (OFF).
Consulte la sección Cambio de ajuste
(Características de personalización) en la
página 9-13 .
Cuando la asistencia para funcionamiento
del volante se ha cambiado a no
operacional (OFF), las condiciones de
funcionamiento y la visualización del
sistema LAS&LDWS pueden diferir. Use
el sistema de la siguiente manera:
Funcionamiento del sistema
Asegúrese de que el indicador
LAS&LDWS OFF del grupo de
instrumentos está apagado. Cuando el
indicador OFF del sistema LAS&LDWS
OFF esté encendido, pulse el interruptor y
asegúrese que el indicador se apaga.
Conduzca el vehículo en el centro del
carril mientras el indicador LAS&LDWS
OFF del panel de instrumentos está
apagado.
El sistema se podrá usar cuando se
cumplen todas las siguientes condiciones.
 El sistema detecta línea de carril blancas
(amarillas) a la derecha e izquierda o de
ambos lados.
 La velocidad del vehículo es de aproximadamente 60 km/h o más.
 Se conduce el vehículo en un camino recto o un camino con curvas suaves.
 El motor está funcionando.
El sistema LAS&LDWS pasa al modo de
espera en los siguientes casos:
 El sistema no puede detectar las líneas blancas (amarillas) de carriles.
 La velocidad del vehículo es inferior a aproximadamente 60 km/h.
 El vehículo está dando una curva cerrada.
 El vehículo da una curva a una velocidad incorrecta.

CX-5_8FT3-SP-17B_Edition1.indb 207 CX-5_8FT3-SP-17B_Edition1.indb 207 2017/01/27 16:07:57
2017/01/27 16:07:57

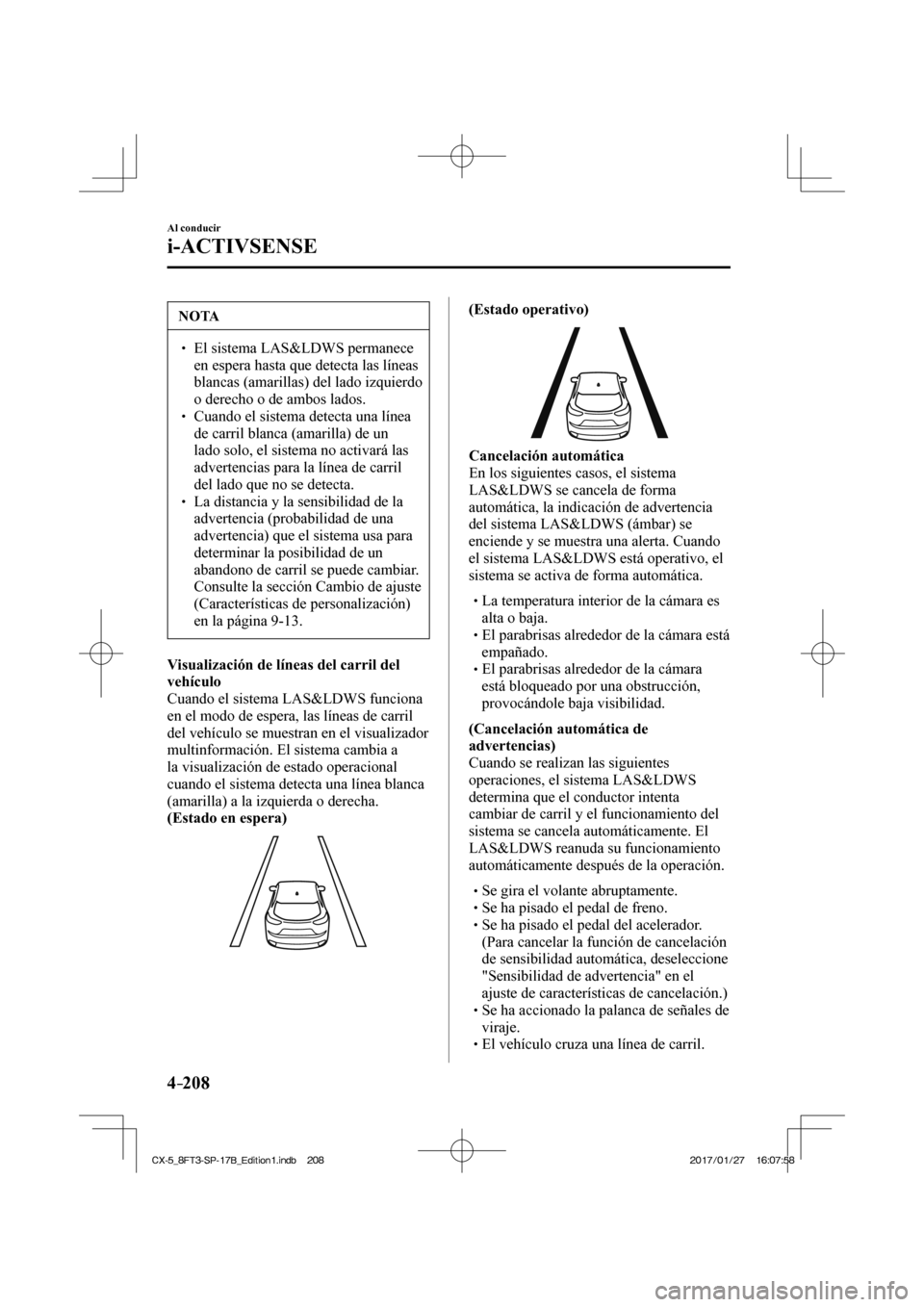

4–208
Al conducir
i-ACTIVSENSE
NOTA
 El sistema LAS&LDWS permanece en espera hasta que detecta las líneas
blancas (amarillas) del lado izquierdo
o derecho o de ambos lados.
 Cuando el sistema detecta una línea de carril blanca (amarilla) de un
lado solo, el sistema no activará las
advertencias para la línea de carril
del lado que no se detecta.
 La distancia y la sensibilidad de la advertencia (probabilidad de una
advertencia) que el sistema usa para
determinar la posibilidad de un
abandono de carril se puede cambiar.
 Consulte la sección Cambio de ajuste (Características de personalización)
en la página 9-13 .
Visualización de líneas del carril del
vehículo
Cuando el sistema LAS&LDWS funciona
en el modo de espera, las líneas de carril
del vehículo se muestran en el visualizador
multinformación. El sistema cambia a
la visualización de estado operacional
cuando el sistema detecta una línea blanca
(amarilla) a la izquierda o derecha.
(Estado en espera)

(Estado operativo)


Cancelación automática
En los siguientes casos, el sistema
LAS&LDWS se cancela de forma
automática, la indicación de advertencia
del sistema LAS&LDWS (ámbar) se
enciende y se muestra una alerta. Cuando
el sistema LAS&LDWS está operativo, el
sistema se activa de forma automática.
 La temperatura interior de la cámara es alta o baja.
 El parabrisas alrededor de la cámara está empañado.
 El parabrisas alrededor de la cámara está bloqueado por una obstrucción,
provocándole baja visibilidad.

(Cancelación automática de
advertencias)
Cuando se realizan las siguientes
operaciones, el sistema LAS&LDWS
determina que el conductor intenta
cambiar de carril y el funcionamiento del
sistema se cancela automáticamente. El
LAS&LDWS reanuda su funcionamiento
automáticamente después de la operación.
 Se gira el volante abruptamente. Se ha pisado el pedal de freno. Se ha pisado el pedal del acelerador. (Para cancelar la función de cancelación de sensibilidad automática, deseleccione
"Sensibilidad de advertencia" en el
ajuste de características de cancelación.)
 Se ha accionado la palanca de señales de viraje.
 El vehículo cruza una línea de carril.
CX-5_8FT3-SP-17B_Edition1.indb 208 CX-5_8FT3-SP-17B_Edition1.indb 208 2017/01/27 16:07:58
2017/01/27 16:07:58

4–209
Al conducir
i-ACTIVSENSE
Cancelación del sistema
Cuando el sistema LAS&LDWS
esté desactivado, pulse el interruptor
LAS&LDWS OFF.

El indicador LAS&LDWS OFF se
enciende.


NOTA
 En los siguientes casos, el sistema LAS&LDWS se cancela
automáticamente y se muestra
la indicación OFF del sistema
LAS&LDWS en el visualizador
multinformación. Solicite la
inspección de su vehículo a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
 Existe un malfuncionamiento en el volante.
 Hay un funcionamiento incorrecto en el TSC.
 Hay un malfuncionamiento en la cámara sensora hacia adelante
(FSC).

(Modelos europeos)  Cuando se cambia el encendido a OFF, se podrá usar el LAS&LDWS
la próxima vez que se cambie el
encendido a ON.

(Excepto modelos europeos)  Cuando el conmutador de arranque está en la posición OFF, se mantiene
el estado del sistema antes de
desconectarlo. Por ejemplo, si se
desconecta el encendido con el
sistema de asistencia de mantención
en carril funcionando, el sistema se
pondrá a funcionar cuando se vuelva
a conectar el encendido.
Cuando el sistema LAS&LDWS está
apagado, las líneas de carril del vehículo
del visualizador multinformación y la
visualización de conducción activa se
apagan.
CX-5_8FT3-SP-17B_Edition1.indb 209 CX-5_8FT3-SP-17B_Edition1.indb 209 2017/01/27 16:07:58
2017/01/27 16:07:58

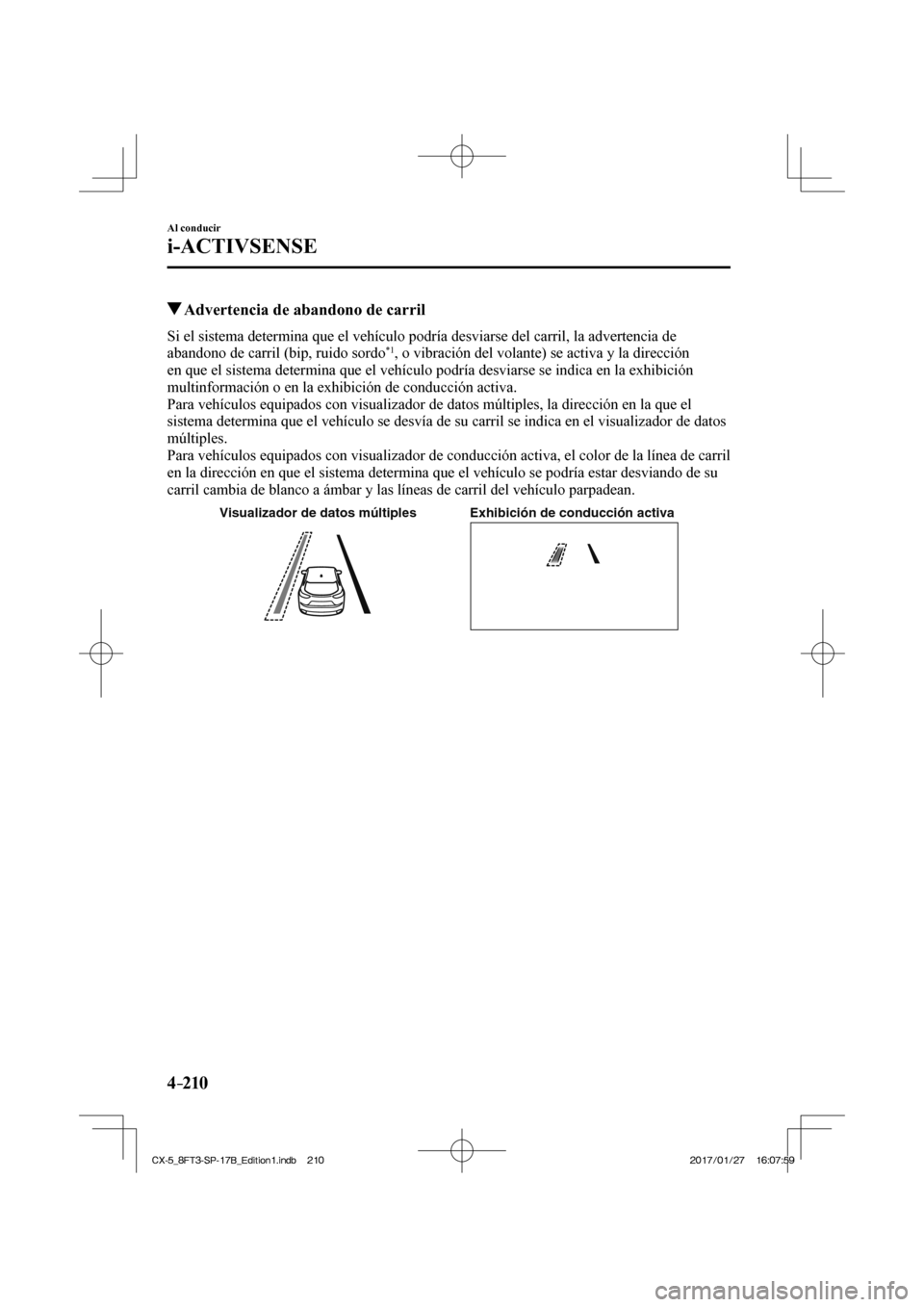

4–210
Al conducir
i-ACTIVSENSE
Advertencia de abandono de carril
Si el sistema determina que el vehículo podría desviarse del carri\
l, la advertencia de
abandono de carril (bip, ruido sordo *1 , o vibración del volante) se activa y la dirección
en que el sistema determina que el vehículo podría desviarse se in\
dica en la exhibición
multinformación o en la exhibición de conducción activa.
Para vehículos equipados con visualizador de datos múltiples, la d\
irección en la que el
sistema determina que el vehículo se desvía de su carril se indica\
en el visualizador de datos
múltiples.
Para vehículos equipados con visualizador de conducción activa, el\
color de la línea de carril
en la dirección en que el sistema determina que el vehículo se pod\
ría estar desviando de su
carril cambia de blanco a ámbar y las líneas de carril del vehí\
culo parpadean.

Visualizador de datos múltiples Exhibición de conducción activa

CX-5_8FT3-SP-17B_Edition1.indb 210 CX-5_8FT3-SP-17B_Edition1.indb 210 2017/01/27 16:07:59
2017/01/27 16:07:59

4–211
Al conducir
i-ACTIVSENSE
NOTA
 Si ha ajustado la advertencia sonora de abandono de carril al ajuste de \
bip/ruido sordo *1 , la advertencia sonora podría no escucharse dependiendo de las condi\
ciones del
ruido del ambiente.
 Si ha ajustado el sistema de advertencia de abandono de carril al ajuste\
de vibraciones del volante, la vibración podría no sentirse dependiendo de las co\
ndiciones de la
superfi cie del camino.
 Cuando el ajuste de la asistencia para funcionamiento del volante se pon\
e a funcionar, las
advertencias se pueden ajustar para estar activas/inactivas. (Cuando el\
ajuste de la asistencia
para funcionamiento del volante se cambia a no operacional, las adverten\
cias se pueden ajustar
para estar activas/inactivas.)
 Consulte la sección Cambio de ajuste (Características de personal\
ización) en la página 9-13 .  El sistema de asistencia de mantenimiento en el carril se puede cambiar \
a los siguientes ajustes
sin tener en cuenta si la asistencia de funcionamiento del volante se en\
cuentra operativa/no
operativa. Veri fi que siempre el estado del ajuste al conducir el vehículo y realizar c\
ambios en
los ajustes si fuera necesario.
 Consulte la sección Cambio de ajuste (Características de personal\
ización) en la página 9-13 .  Vibración del volante: Fuerte/débil Volumen de sonido de advertencia Tipos de advertencias (vibración del volante/pitido/ruido sordo *1 )
*1 Las fajas preventivas son una serie de surcos en la super fi cie de pavimento de la
calzada ubicados a intervalos especí fi cos, y cuando el vehículo pasa sobre ellos
producen una vibración y ruido sordo que alerta al conductor que el v\
ehículo está
abandonando el carril.
El ruido sordo es una reproducción del sonido que se produce cuando u\
n vehículo pasa sobre una faja preventiva.


Ruido
Ranura

CX-5_8FT3-SP-17B_Edition1.indb 211 CX-5_8FT3-SP-17B_Edition1.indb 211 2017/01/27 16:07:59
2017/01/27 16:07:59

4–212
Al conducir
i-ACTIVSENSE
*Algunos modelos.

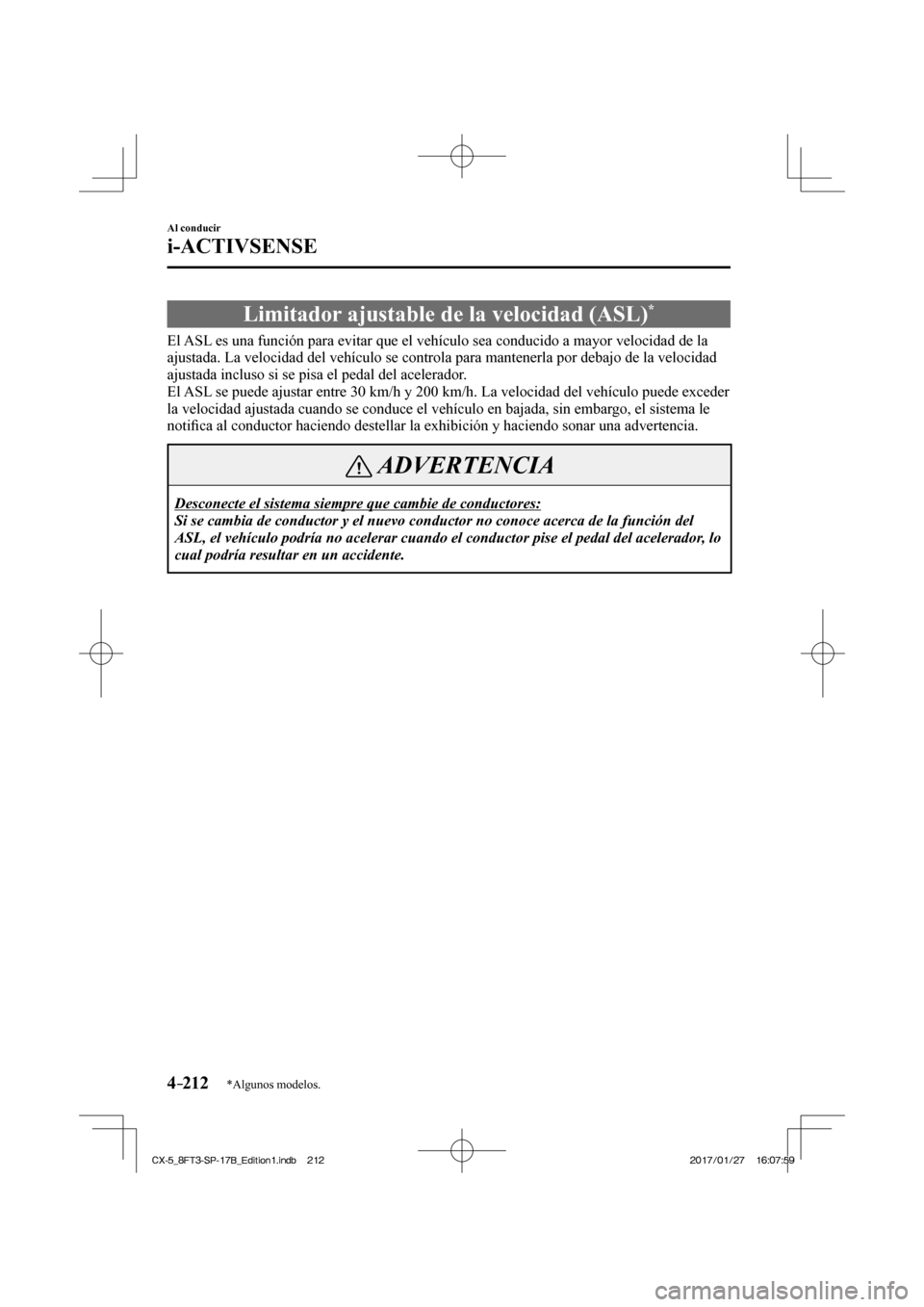

Limitador ajustable de la velocidad (ASL) *
El ASL es una función para evitar que el vehículo sea conducido a mayor \
velocidad de la
ajustada. La velocidad del vehículo se controla para mantenerla por d\
ebajo de la velocidad
ajustada incluso si se pisa el pedal del acelerador.
El ASL se puede ajustar entre 30 km/h y 200 km/h. La velocidad del vehículo\
puede exceder
la velocidad ajustada cuando se conduce el vehículo en bajada, sin em\
bargo, el sistema le
notifi ca al conductor haciendo destellar la exhibición y haciendo sonar una\
advertencia.
ADVERTENCIA
Desconecte el sistema siempre que cambie de conductores:
Si se cambia de conductor y el nuevo conductor no conoce acerca de la fu\
nción del
ASL, el vehículo podría no acelerar cuando el conductor pise el pe\
dal del acelerador, lo
cual podría resultar en un accidente.
CX-5_8FT3-SP-17B_Edition1.indb 212 CX-5_8FT3-SP-17B_Edition1.indb 212 2017/01/27 16:07:59
2017/01/27 16:07:59
