2018 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

4–141
Al conducir
i-ACTIVSENSE
ADVERTENCIA
Siempre verifi que visualmente el área situada alrededor del vehículo antes de in\
dicar
un cambio de carril:
El sistema fue solo diseñado para ayudarle a veri fi car la presencia de vehículos en
la parte de atrás al hacer un cambio de carril. Debido a ciertas limi\
taciones en el
funcionamiento de este sistema, el indicador de advertencia del BSM, el \
sonido de
advertencia y la visualización del indicador de pantalla de advertenc\
ia podría no
activarse o podría demorarse incluso si hay un vehículo en un carr\
il adyacente.
Siempre es responsabilidad del conductor veri fi car la parte posterior del vehículo.
NOTA
 El BSM funcionará cuando se cumplan todas las siguientes condiciones:\
 El encendido está en la posición ON. El indicador BSM OFF en el grupo de instrumentos se apaga. La velocidad del vehículo es de aproximadamente 30 km/h o más.  El BSM podría no funcionar correctamente en las siguientes circunstan\
cias.  La velocidad del vehículo baja a menos de aproximadamente 25 km/h inc\
luso a
pesar de que el indicador del interruptor del BSM OFF está apagado.
 La palanca de cambio (transmisión manual)/palanca selectora (trans\
misión automática) se mueve a marcha atrás (R) y el vehículo se est\
á moviendo marcha
atrás.
 El radio de giro es pequeño (al hacer una curva cerrada, girar en un\
a intersección).  En los siguientes casos, el indicador BSM OFF se enciende y el sistema d\
eja de funcionar. Si el indicador BSM OFF permanece encendido, haga inspeccionar el
vehículo en un concesionario autorizado Mazda tan pronto como sea pos\
ible.
 Se detecta algún problema con el sistema incluyendo los indicadores d\
e advertencia del BSM.
 Se ha producido una gran desviación en la posición de instalació\
n de un sensor de radar (trasero) del vehículo.
 Hay una gran acumulación de nieve o hielo en el parachoques trasero c\
erca de un sensor de radar (trasero). Retire la nieve, hielo o barro que pueda\
haber en el
paragolpes trasero.
 Conducir sobre calzadas cubiertas de nieve durante largos periodos. La temperatura cerca de los sensores de radar (traseros) se vuelve ext\
remadamente caliente por conducir durante largos períodos de tiempo en pendientes durante el
verano.
 El voltaje de la batería ha disminuido.
CX-5_8FT3-SP-17B_Edition1.indb 141 CX-5_8FT3-SP-17B_Edition1.indb 141 2017/01/27 16:07:38
2017/01/27 16:07:38

4–142
Al conducir
i-ACTIVSENSE
NOTA
 Bajo las siguientes condiciones, los sensores de radar (traseros) no p\
ueden detectar objetos o podría resultar difícil detectarlos.
 Un vehículo que se encuentra en el área de detección en un carr\
il adyacente hacia atrás pero que no se está aproximando. El BSM determina la condici\
ón basada en los
datos de detección del radar.
 Un vehículo se desplaza a lo largo de su vehículo a casi la misma velocidad durante un período extenso de tiempo.
 Vehículos que se aproximan en la dirección opuesta. Un vehículo en un carril adyacente está intentando pasar a su vehí\
culo. Un vehículo se encuentra en el carril adyacente en un camino con carr\
iles extremadamente anchos. El área de detección de los sensores de rad\
ar (traseros) se
ajusta al ancho del camino de las autopistas.
 En los siguientes casos, el destello del indicador de advertencia del BS\
M y la
activación de la advertencia sonora y el indicador de pantalla de adv\
ertencia podrían
no activarse o demorarse.
 Un vehículo cambia de carril desde dos carriles adyacentes. Conduciendo en cuestas pronunciadas. Cruzando la cima de una colina o un paso de montaña. Cuando hay una diferencia en la altura entre su carril y el carril adyac\
ente. Directamente después de que el BSM se pueda usar al cambiar el ajuste\
.  Si el ancho del camino es extremadamente angosto, se pueden detectar veh\
ículos en dos carriles. El área de detección de los sensores de radar (tras\
eros) se ajusta al ancho
del camino de las autopistas.
CX-5_8FT3-SP-17B_Edition1.indb 142 CX-5_8FT3-SP-17B_Edition1.indb 142 2017/01/27 16:07:38
2017/01/27 16:07:38

4–14 3
Al conducir
i-ACTIVSENSE
NOTA

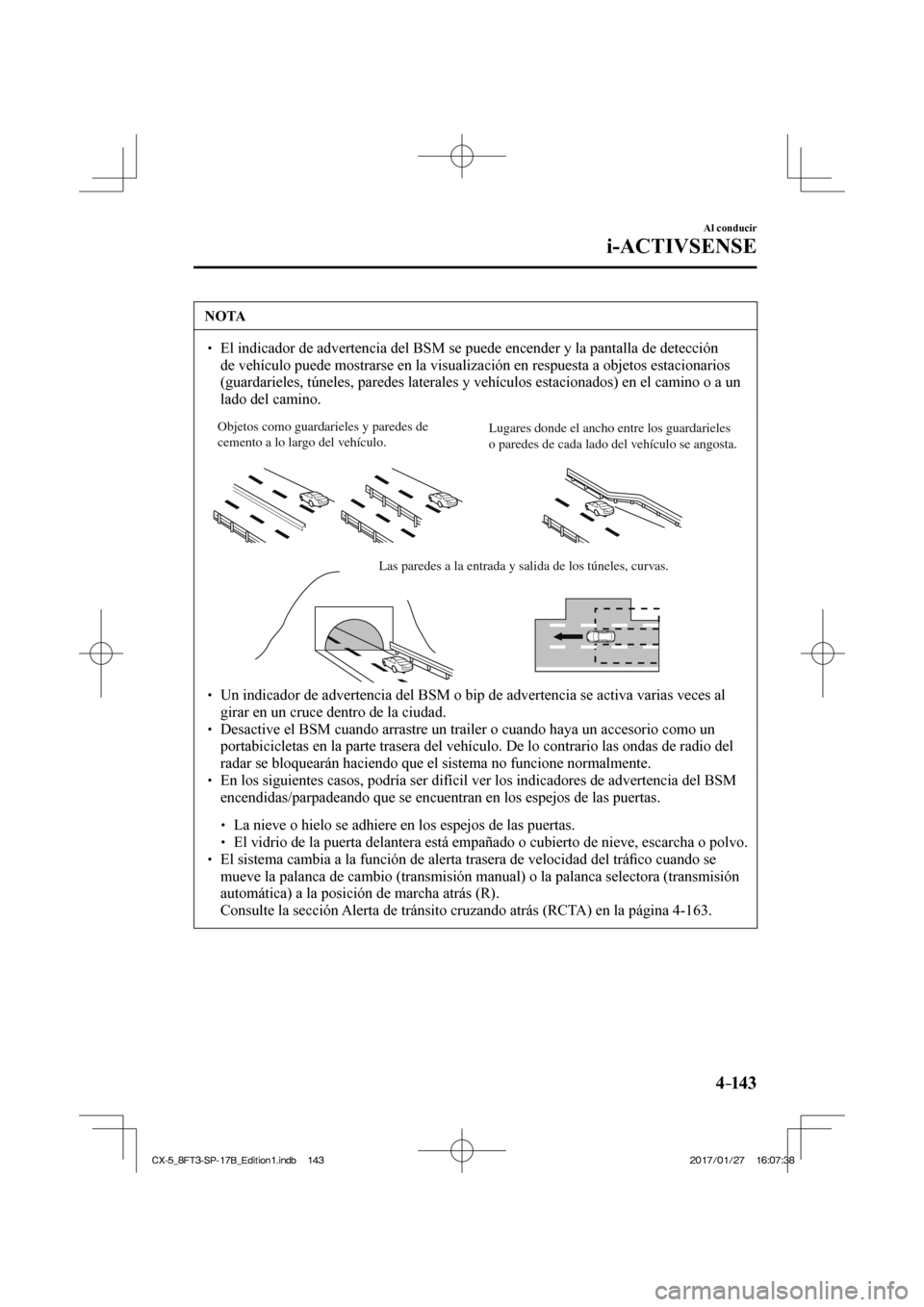

 El indicador de advertencia del BSM se puede encender y la pantalla de d\
etección de vehículo puede mostrarse en la visualización en respuesta a obj\
etos estacionarios
(guardarieles, túneles, paredes laterales y vehículos estacionado\
s) en el camino o a un
lado del camino.
Objetos como guardarieles y paredes de
cemento a lo largo del vehículo. Lugares donde el ancho entre los guardarieles
o paredes de cada lado del vehículo se angosta.

Las paredes a la entrada y salida de los túneles, curvas.
 Un indicador de advertencia del BSM o bip de advertencia se activa varia\
s veces al
girar en un cruce dentro de la ciudad.
 Desactive el BSM cuando arrastre un trailer o cuando haya un accesorio c\
omo un portabicicletas en la parte trasera del vehículo. De lo contrario las\
ondas de radio del
radar se bloquearán haciendo que el sistema no funcione normalmente. \
 En los siguientes casos, podría ser difícil ver los indicadores de\
advertencia del BSM encendidas/parpadeando que se encuentran en los espejos de las puertas. \
 La nieve o hielo se adhiere en los espejos de las puertas. El vidrio de la puerta delantera está empañado o cubierto de nieve\
, escarcha o polvo.  El sistema cambia a la función de alerta trasera de velocidad del trá\
fi co cuando se
mueve la palanca de cambio (transmisión manual) o la palanca select\
ora (transmisión
automática) a la posición de marcha atrás (R).
 Consulte la sección Alerta de tránsito cruzando atrás (RCTA) en la página 4-163 .
CX-5_8FT3-SP-17B_Edition1.indb 143 CX-5_8FT3-SP-17B_Edition1.indb 143 2017/01/27 16:07:38
2017/01/27 16:07:38

4–14 4
Al conducir
i-ACTIVSENSE

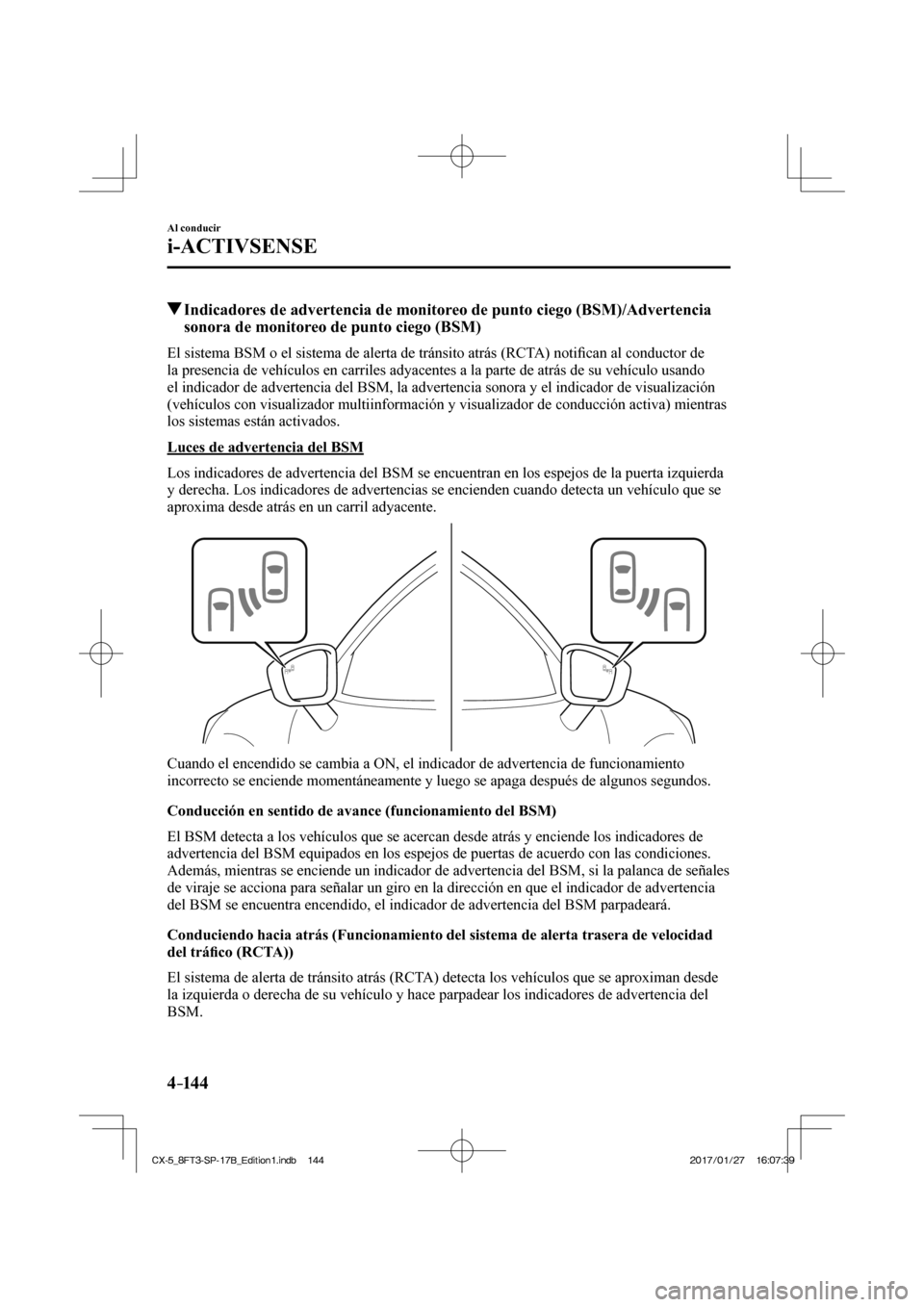

Indicadores de advertencia de monitoreo de punto ciego (BSM)/Advertencia sonora de monitoreo de punto ciego (BSM)
El sistema BSM o el sistema de alerta de tránsito atrás (RCTA) noti fi can al conductor de
la presencia de vehículos en carriles adyacentes a la parte de atrá\
s de su vehículo usando
el indicador de advertencia del BSM, la advertencia sonora y el indicado\
r de visualización
(vehículos con visualizador multiinformación y visualizador de co\
nducción activa) mientras
los sistemas están activados.
Luces de advertencia del BSM
Los indicadores de advertencia del BSM se encuentran en los espejos de l\
a puerta izquierda
y derecha. Los indicadores de advertencias se encienden cuando detecta u\
n vehículo que se
aproxima desde atrás en un carril adyacente.


Cuando el encendido se cambia a ON, el indicador de advertencia de funci\
onamiento
incorrecto se enciende momentáneamente y luego se apaga después de\
algunos segundos.
Conducción en sentido de avance (funcionamiento del BSM)
El BSM detecta a los vehículos que se acercan desde atrás y encien\
de los indicadores de
advertencia del BSM equipados en los espejos de puertas de acuerdo con l\
as condiciones.
Además, mientras se enciende un indicador de advertencia del BSM, si \
la palanca de señales
de viraje se acciona para señalar un giro en la dirección en que e\
l indicador de advertencia
del BSM se encuentra encendido, el indicador de advertencia del BSM parp\
adeará.
Conduciendo hacia atrás (Funcionamiento del sistema de alerta traser\
a de velocidad
del tráfi co (RCTA))
El sistema de alerta de tránsito atrás (RCTA) detecta los vehículos que se aproximan desde
la izquierda o derecha de su vehículo y hace parpadear los indicadore\
s de advertencia del
BSM.
CX-5_8FT3-SP-17B_Edition1.indb 144 CX-5_8FT3-SP-17B_Edition1.indb 144 2017/01/27 16:07:39
2017/01/27 16:07:39

4–14 5
Al conducir
i-ACTIVSENSE

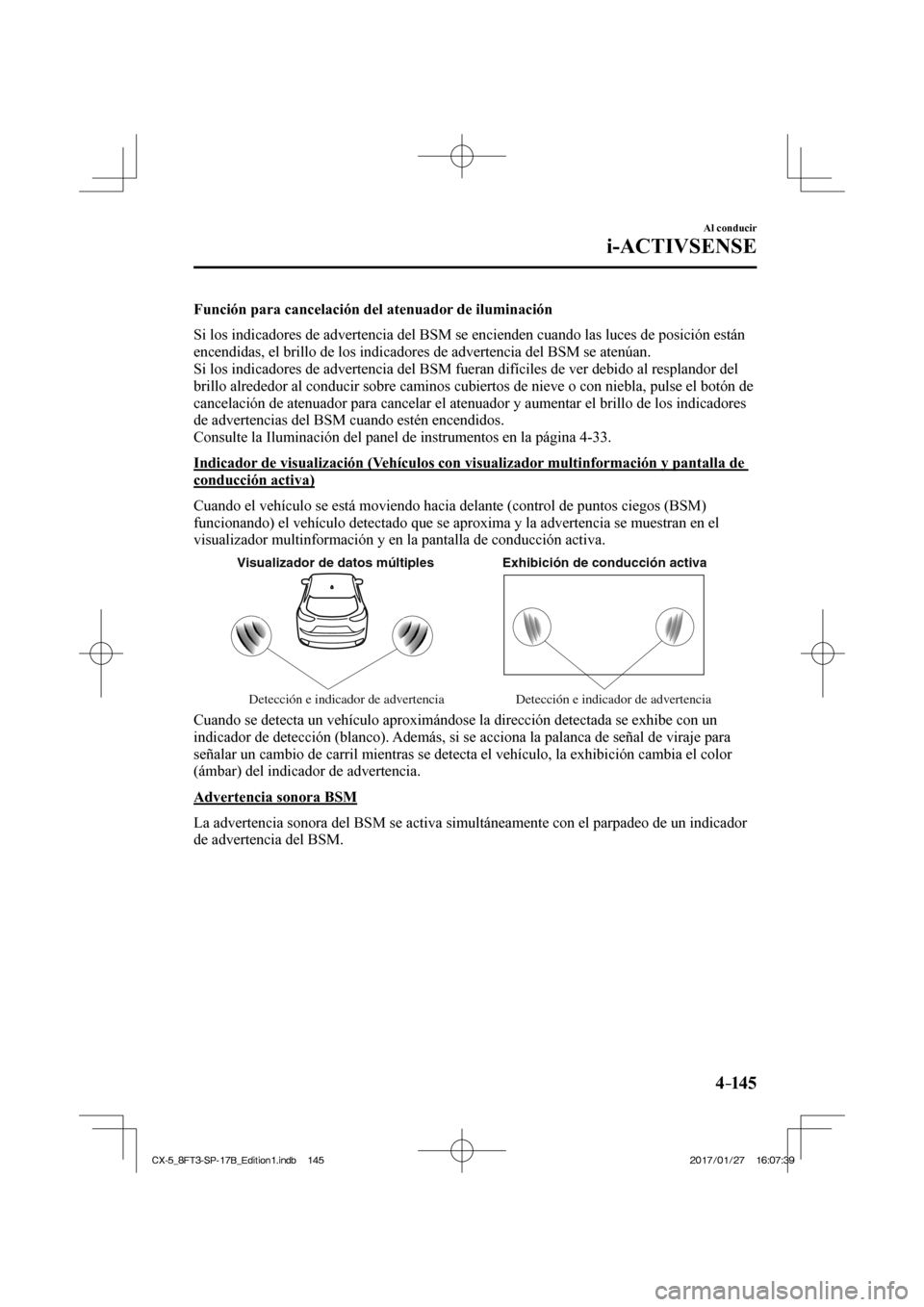

Función para cancelación del atenuador de iluminación
Si los indicadores de advertencia del BSM se encienden cuando las luces \
de posición están
encendidas, el brillo de los indicadores de advertencia del BSM se atenú\
an.
Si los indicadores de advertencia del BSM fueran difíciles de ver deb\
ido al resplandor del
brillo alrededor al conducir sobre caminos cubiertos de nieve o con nieb\
la, pulse el botón de
cancelación de atenuador para cancelar el atenuador y aumentar el bri\
llo de los indicadores
de advertencias del BSM cuando estén encendidos.
Consulte la Iluminación del panel de instrumentos en la página 4-33 .
Indicador de visualización (Vehículos con visualizador multinformación y pantalla de
conducción activa)
Cuando el vehículo se está moviendo hacia delante (control de pun\
tos ciegos (BSM)
funcionando) el vehículo detectado que se aproxima y la advertencia \
se muestran en el
visualizador multinformación y en la pantalla de conducción activa\
.
Visualizador de datos múltiples Exhibición de conducción activa
Detección e indicador de advertencia Detección e indicador de advertencia

Cuando se detecta un vehículo aproximándose la dirección detect\
ada se exhibe con un
indicador de detección (blanco). Además, si se acciona la palanca de señal de viraje para
señalar un cambio de carril mientras se detecta el vehículo, la ex\
hibición cambia el color
(ámbar) del indicador de advertencia.
Advertencia sonora BSM
La advertencia sonora del BSM se activa simultáneamente con el parpad\
eo de un indicador
de advertencia del BSM.
CX-5_8FT3-SP-17B_Edition1.indb 145 CX-5_8FT3-SP-17B_Edition1.indb 145 2017/01/27 16:07:39
2017/01/27 16:07:39

4–14 6
Al conducir
i-ACTIVSENSE

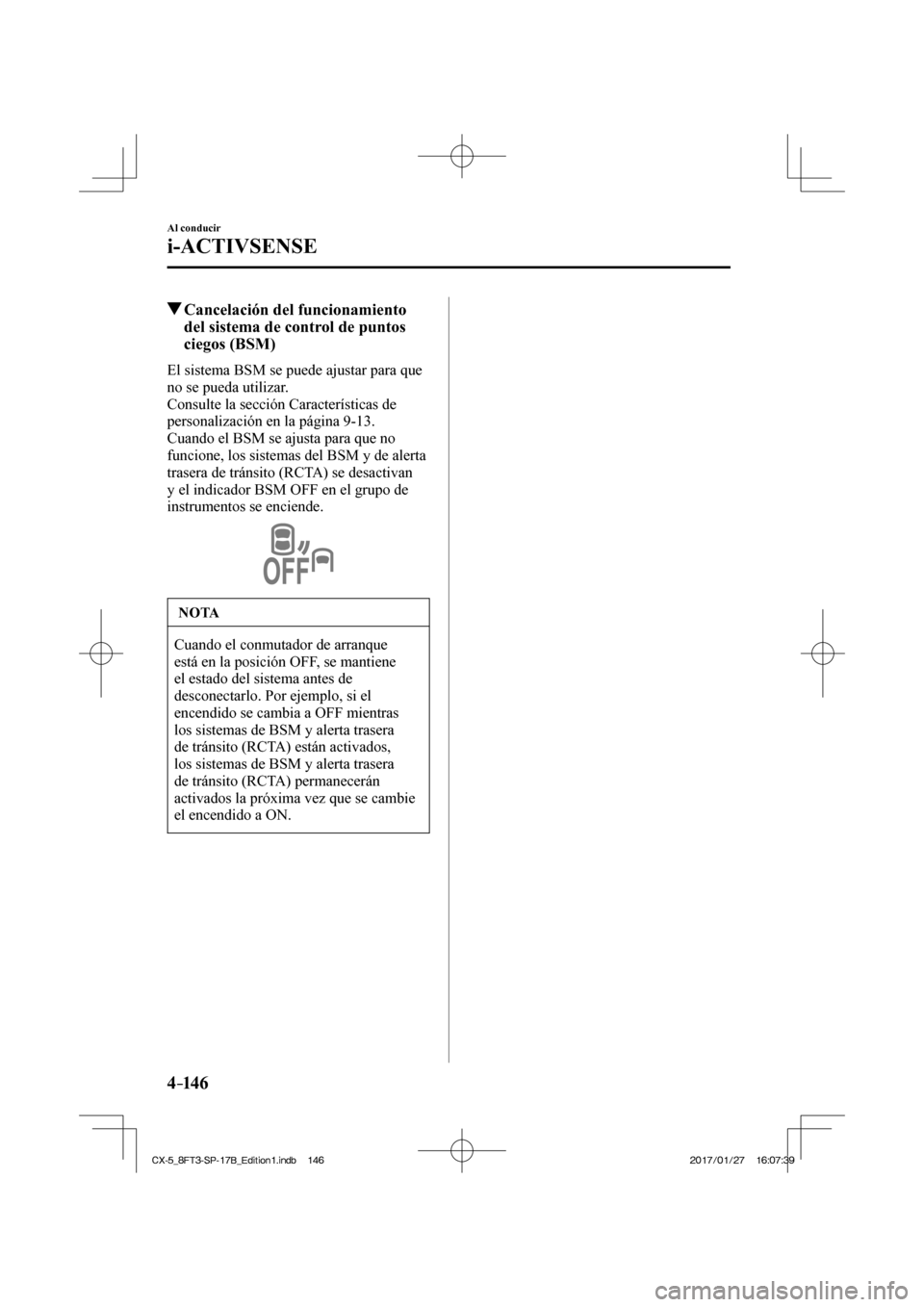

Cancelación del funcionamiento del sistema de control de puntos
ciegos (BSM)
El sistema BSM se puede ajustar para que
no se pueda utilizar.
Consulte la sección Características de
personalización en la página 9-13 .
Cuando el BSM se ajusta para que no
funcione, los sistemas del BSM y de alerta
trasera de tránsito (RCTA) se desactivan
y el indicador BSM OFF en el grupo de
instrumentos se enciende.


NOTA
Cuando el conmutador de arranque
está en la posición OFF, se mantiene
el estado del sistema antes de
desconectarlo. Por ejemplo, si el
encendido se cambia a OFF mientras
los sistemas de BSM y alerta trasera
de tránsito (RCTA) están activados,
los sistemas de BSM y alerta trasera
de tránsito (RCTA) permanecerán
activados la próxima vez que se cambie
el encendido a ON.
CX-5_8FT3-SP-17B_Edition1.indb 146 CX-5_8FT3-SP-17B_Edition1.indb 146 2017/01/27 16:07:39
2017/01/27 16:07:39

4–147
Al conducir
i-ACTIVSENSE
*Algunos modelos.
Sistema de reconocimiento de señales de tránsito (TSR) *
El TSR ayuda a evitar que el conductor pase por alto las señales de trá\
nsito, y ofrece ayuda
a la conducción segura mostrando las señales de tránsito en la \
pantalla de conducción activa
que son reconocidas por la cámara de detección delantera (FSC) o\
que se graban en el
sistema de navegación mientras conduce el vehículo.
El TSR muestra las señales de límite de velocidad (incluidas las señ\
ales auxiliares), no
entrar, y adelantamiento prohibido (tipo parabrisas)
Si la velocidad del vehículo excede la señal de límite de veloc\
idad indicada en la
visualización de conducción activa mientras se conduce el vehíc\
ulo, el sistema notifi ca al
conductor usando la indicación en la visualización de conducció\
n activa y un sonido de
advertencia.
NOTA
 El TSR no está disponible en algunos países o regiones. Para más i\
nformación respecto a los países o regiones, consulte a un técnico experto, le recomen\
damos un técnico
autorizado Mazda.
 El TSR funciona solo si se inserta la tarjeta SD del sistema de navegació\
n (original Mazda) en la ranura de tarjeta SD. Consulte a un técnico experto, le\
recomendamos un
técnico autorizado de Mazda para obtener más información.

Señal reconocida
Señal mostrada
Indicación del visualizador de
conducción activa Indicación del visualizador de
conducción activa

CX-5_8FT3-SP-17B_Edition1.indb 147 CX-5_8FT3-SP-17B_Edition1.indb 147
2017/01/27 16:07:40
2017/01/27 16:07:40

4–14 8
Al conducir
i-ACTIVSENSE

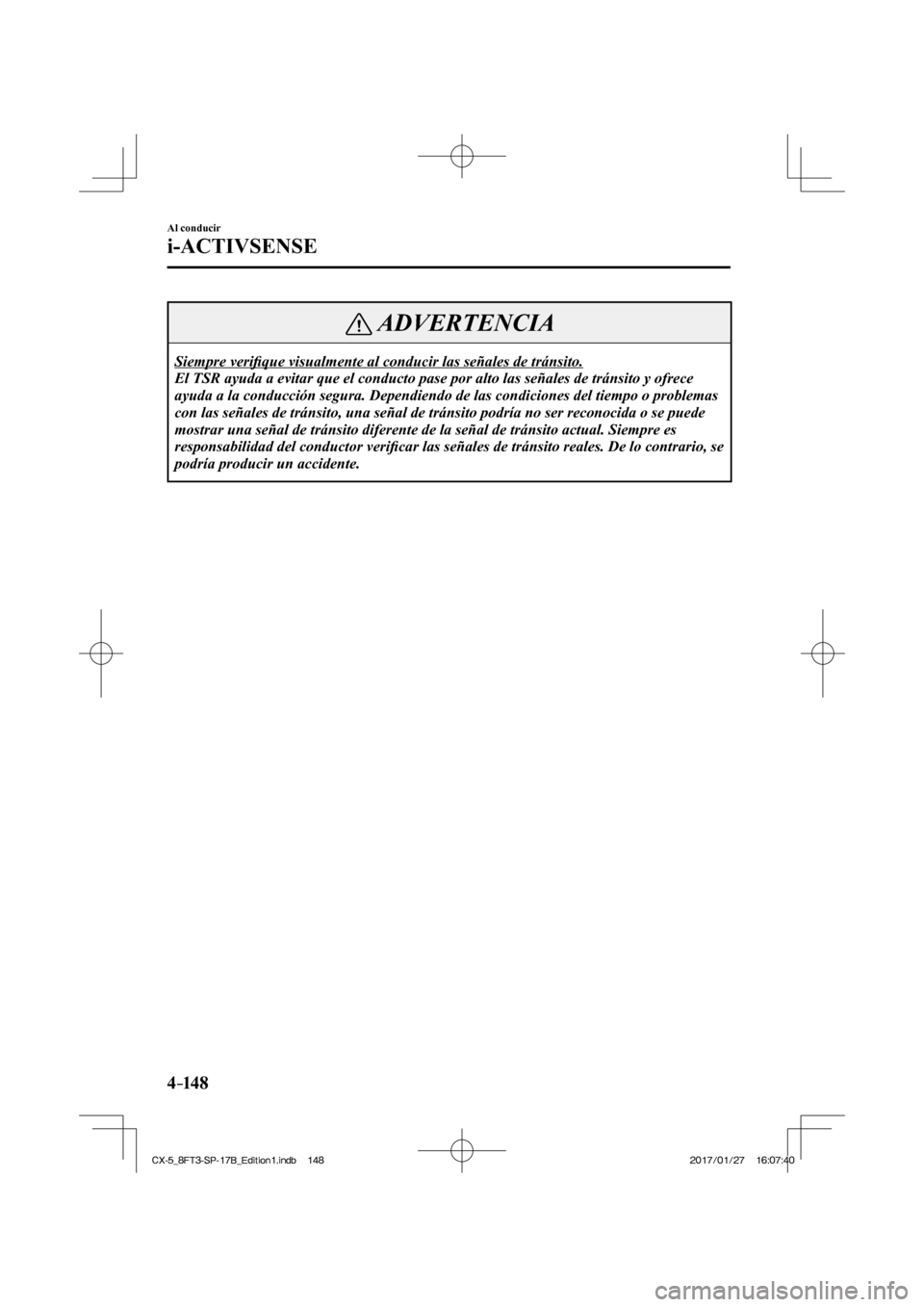

ADVERTENCIA
Siempre verifi que visualmente al conducir las señales de tránsito.
El TSR ayuda a evitar que el conducto pase por alto las señales de tr\
ánsito y ofrece
ayuda a la conducción segura. Dependiendo de las condiciones del tiem\
po o problemas
con las señales de tránsito, una señal de tránsito podría\
no ser reconocida o se puede
mostrar una señal de tránsito diferente de la señal de tráns\
ito actual. Siempre es
responsabilidad del conductor veri fi car las señales de tránsito reales. De lo contrario, se
podría producir un accidente.
CX-5_8FT3-SP-17B_Edition1.indb 148 CX-5_8FT3-SP-17B_Edition1.indb 148 2017/01/27 16:07:40
2017/01/27 16:07:40
