2016 Hyundai Santa Fe Omaniku Käsiraamat (in Estonian)

763
Hooldus
Kaitsme tähis
Sümbol
Nimivool
Kaitstav komponent
INTERIOR LAMP
15 A
Pakiruumi tuli, päikesesirmide tuled (vasak/parem), laekonsooli lamp, keskmine laetuli,
kohtvalgustus (vasak/parem)
MULTI MEDIA
MULTI
MEDIA
15 A
Helisüsteem, audio-video-navigatsioonisüsteemi põhiseade, digitaalkell
MDPS
7,5 A
MDPS (elektriline roolivõimendisüsteem)
HANDLE HTD
15 A
Roolilülitid
MEMORY 1
10 A
Raadiosagedusvastuvõtja, süütevõtme valgustus ja ukse hoiatuse lüliti
START
7,5 A
Ilma immobilisaatori ja targa võtmepuldita: ICM-releekarp (vargusvastase alarm-
süsteemi relee). Koos immobilisaatori ja targa võtmepuldiga: ECM (mootori juht-
moodul)/PCM (jõuülekande juhtmoodul), käigukasti käiguvahemike lüliti,
targa võtmepuldi juhtmoodul, E/R kaitsme- ja releekarp (RELEE 2)
MODULE 2
10 A
Adaptiivse esitulede süsteemi moodul, armatuurlaua alanurga lülitid juhi poolel, aktiiv-
kapoti tõstesüsteemi juhtmoodul, hõõgküünalde releeplokk (diisel), mitmeotstarbeline
kontrollkonnektor, esituled (vasak/parem), esitulede kõrguse regulaatori aktuaator –
vasak/parem, esitulede kõrguse automaatse regulaatori moodul, piduritulede lüliti,
kütusefiltri hoiatuse andur (diisel), diisli releekarp (RELEE 1)(diisel)
CORNERING LAMP
10 A
ICM-releekarp (kurvitulede relee – vasak/parem)
SUNROOF 2
20 A
Katuseluuk
S/HEATER RR
15 A
Tagaistme soojendus (vasak/parem)
IGN
20 A
E/R kaitsme- ja releekarp (kaitse – F35, F36, F37, F38)
DM eng 7_2_est_2016_CM(FL).qxd 22.11.2016 0:22 Page 63

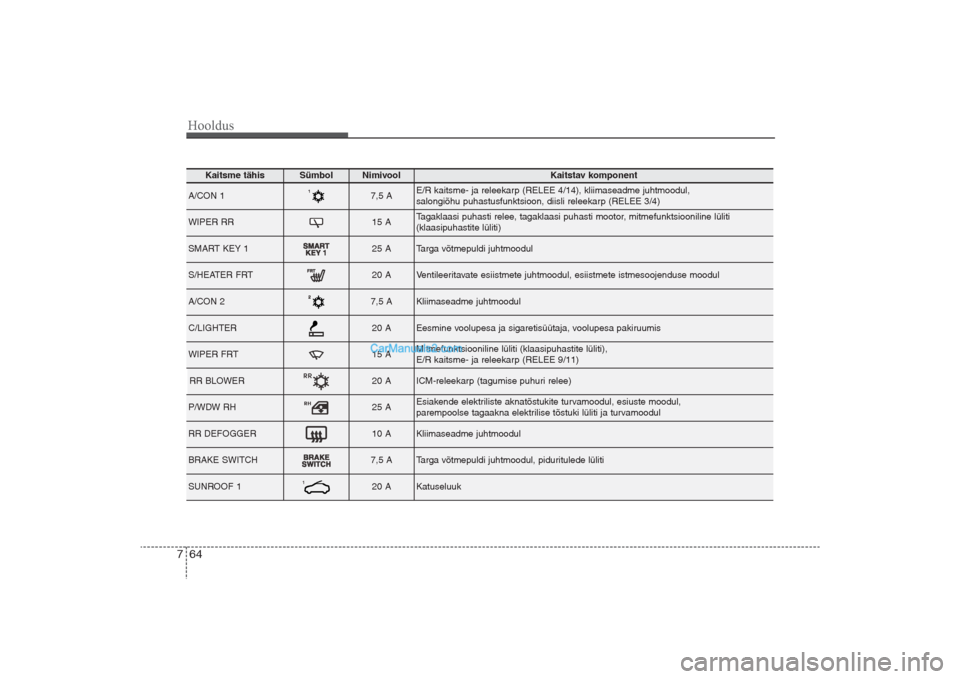

Hooldus64 7
Kaitsme tähis
Sümbol
Nimivool
Kaitstav komponent
A/CON 1
7,5 A
E/R kaitsme- ja releekarp (RELEE 4/14), kliimaseadme juhtmoodul,
salongiõhu puhastusfunktsioon, diisli releekarp (RELEE 3/4)
WIPER RR
15 A
Tagaklaasi puhasti relee, tagaklaasi puhasti mootor, mitmefunktsiooniline lüliti
(klaasipuhastite lüliti)
SMART KEY 1
25 A
Targa võtmepuldi juhtmoodul
S/HEATER FRT
20 A
Ventileeritavate esiistmete juhtmoodul, esiistmete istmesoojenduse moodul
A/CON 2
7,5 A
Kliimaseadme juhtmoodul
C/LIGHTER
20 A
Eesmine voolupesa ja sigaretisüütaja, voolupesa pakiruumis
WIPER FRT
15 A
Mitmefunktsiooniline lüliti (klaasipuhastite lüliti),
E/R kaitsme- ja releekarp (RELEE 9/11)
RR BLOWER
20 A
ICM-releekarp (tagumise puhuri relee)
P/WDW RH
25 A
Esiakende elektriliste aknatõstukite turvamoodul, esiuste moodul,
parempoolse tagaakna elektrilise tõstuki lüliti ja turvamoodul
RR DEFOGGER
10 A
Kliimaseadme juhtmoodul
BRAKE SWITCH
7,5 A
Targa võtmepuldi juhtmoodul, piduritulede lüliti
SUNROOF 1
20 A
Katuseluuk
DM eng 7_2_est_2016_CM(FL).qxd 22.11.2016 0:22 Page 64

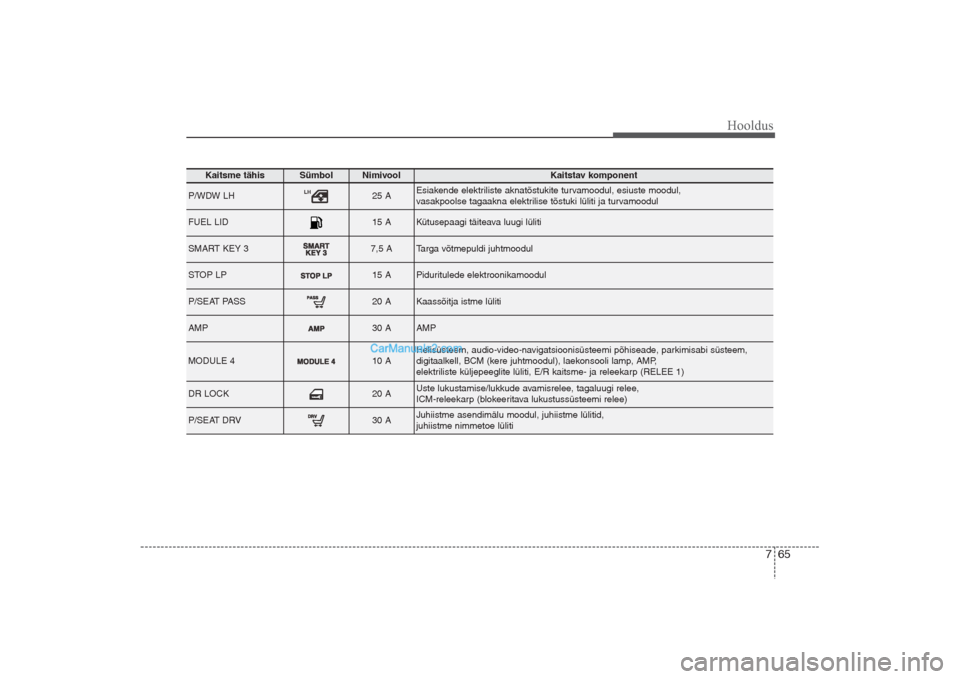

765
Hooldus
Kaitsme tähis
Sümbol
Nimivool
Kaitstav komponent
P/WDW LH
25 A
Esiakende elektriliste aknatõstukite turvamoodul, esiuste moodul,
vasakpoolse tagaakna elektrilise tõstuki lüliti ja turvamoodul
FUEL LID
15 A
Kütusepaagi täiteava luugi lüliti
SMART KEY 3
7,5 A
Targa võtmepuldi juhtmoodul
STOP LP
15 A
Piduritulede elektroonikamoodul
P/SEAT PASS
20 A
Kaassõitja istme lüliti
AMP
30 A
AMP
MODULE 4
10 A
Helisüsteem, audio-video-navigatsioonisüsteemi põhiseade, parkimisabi süsteem,
digitaalkell, BCM (kere juhtmoodul), laekonsooli lamp, AMP,
elektriliste küljepeeglite lüliti, E/R kaitsme- ja releekarp (RELEE 1)
DR LOCK
20 A
Uste lukustamise/lukkude avamisrelee, tagaluugi relee,
ICM-releekarp (blokeeritava lukustussüsteemi relee)
P/SEAT DRV
30 A
Juhiistme asendimälu moodul, juhiistme lülitid,
juhiistme nimmetoe lüliti
DM eng 7_2_est_2016_CM(FL).qxd 22.11.2016 0:22 Page 65

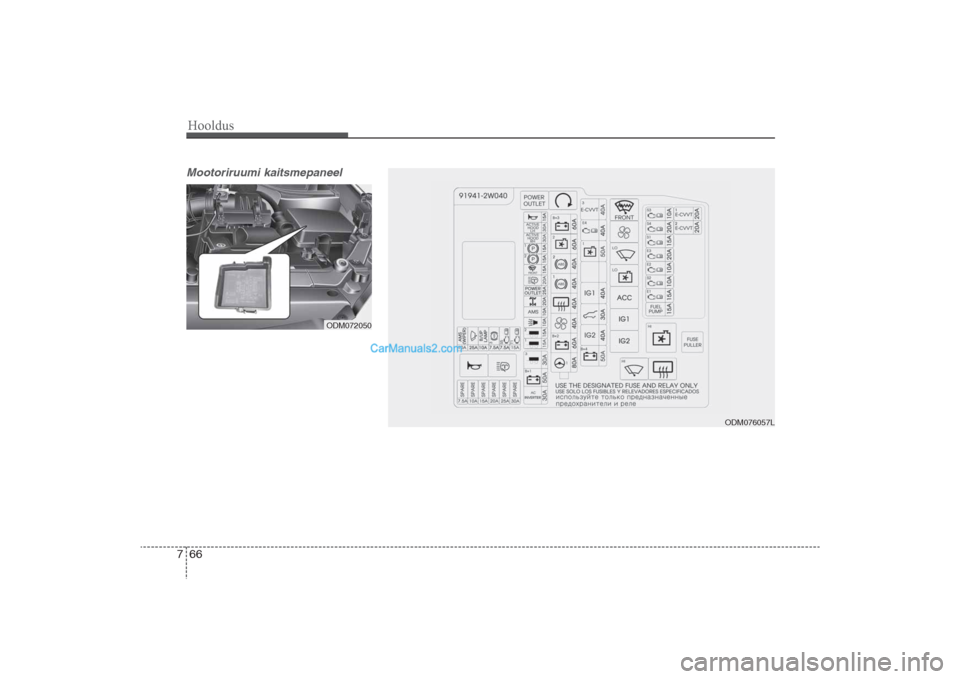

Hooldus66 7Mootoriruumi kaitsmepaneel
ODM072050
ODM076057L
DM eng 7_2_est_2016_CM(FL).qxd 22.11.2016 0:22 Page 66

767
Hooldus
Relee nr
Sümbol
Relee nimetus
Relee tüüp
E30
Voolupesa relee
ISO MICRO
E31
Starteri relee
ISO MICRO
E32
Esiklaasi puhastite soojenduse relee
ISO MICRO
E33
Puhuri relee
ISO MICRO
E34
Klaasipuhastite (aeglane) relee
ISO MICRO
E35
Jahutusventilaatori (aeglane) relee
ISO MICRO
E36
Lisaseadmete relee
ISO MICRO
E37
Süüte relee (IG1)
ISO MICRO
E38
Süüte relee (IG2)
ISO MICRO
E39
Jahutusventilaatori (kiire) relee
ISO MINI
E40
Klaasipuhastite (kiire) relee
ISO MICRO
E41
Tagaklaasi soojenduse relee
ISO MICRO
E42
Signaali relee
ISO MICRO
E43
Esitulede pesuri relee
ISO MICRO
DM eng 7_2_est_2016_CM(FL).qxd 22.11.2016 0:22 Page 67

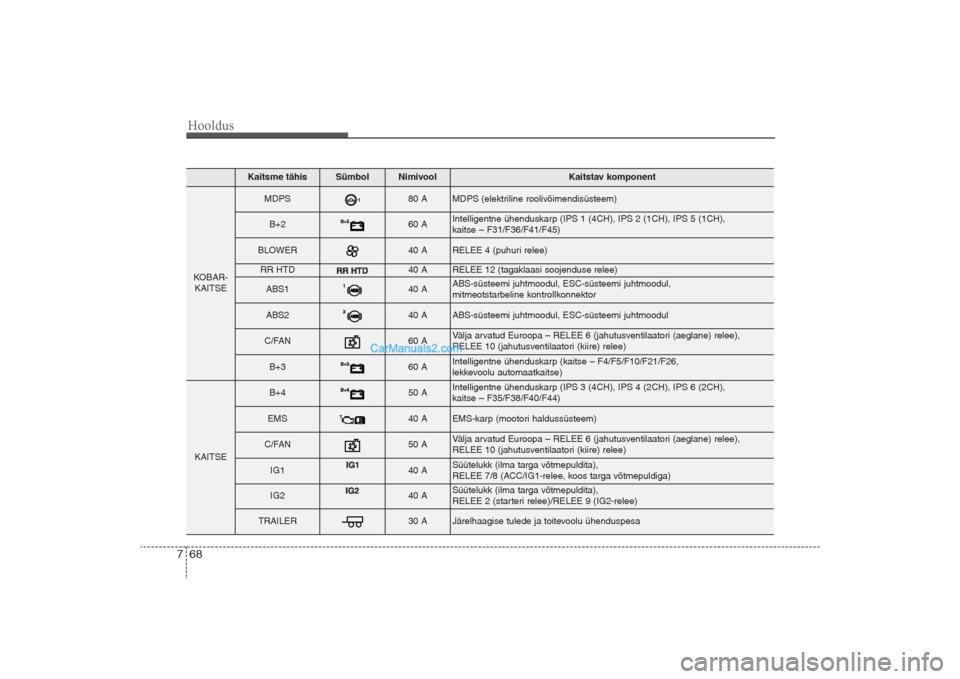

Hooldus68 7
Kaitsme tähis
Sümbol
Nimivool
Kaitstav komponent
KOBAR-
KAITSE
MDPS
80 A
MDPS (elektriline roolivõimendisüsteem)
B+2
60 A
Intelligentne ühenduskarp (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH),
kaitse – F31/F36/F41/F45)
BLOWER
40 A
RELEE 4 (puhuri relee)
RR HTD
40 A
RELEE 12 (tagaklaasi soojenduse relee)
ABS1
40 A
ABS-süsteemi juhtmoodul, ESC-süsteemi juhtmoodul,
mitmeotstarbeline kontrollkonnektor
ABS2
40 A
ABS-süsteemi juhtmoodul, ESC-süsteemi juhtmoodul
C/FAN
60 A
Välja arvatud Euroopa – RELEE 6 (jahutusventilaatori (aeglane) relee),
RELEE 10 (jahutusventilaatori (kiire) relee)
B+3
60 A
Intelligentne ühenduskarp (kaitse – F4/F5/F10/F21/F26,
lekkevoolu automaatkaitse)
KAITSE
B+4
50 A
Intelligentne ühenduskarp (IPS 3 (4CH), IPS 4 (2CH), IPS 6 (2CH),
kaitse – F35/F38/F40/F44)
EMS
40 A
EMS-karp (mootori haldussüsteem)
C/FAN
50 A
Välja arvatud Euroopa – RELEE 6 (jahutusventilaatori (aeglane) relee),
RELEE 10 (jahutusventilaatori (kiire) relee)
IG1
40 A
Süütelukk (ilma targa võtmepuldita),
RELEE 7/8 (ACC/IG1-relee, koos targa võtmepuldiga)
IG2
40 A
Süütelukk (ilma targa võtmepuldita),
RELEE 2 (starteri relee)/RELEE 9 (IG2-relee)
TRAILER
30 A
Järelhaagise tulede ja toitevoolu ühenduspesa
DM eng 7_2_est_2016_CM(FL).qxd 22.11.2016 0:22 Page 68

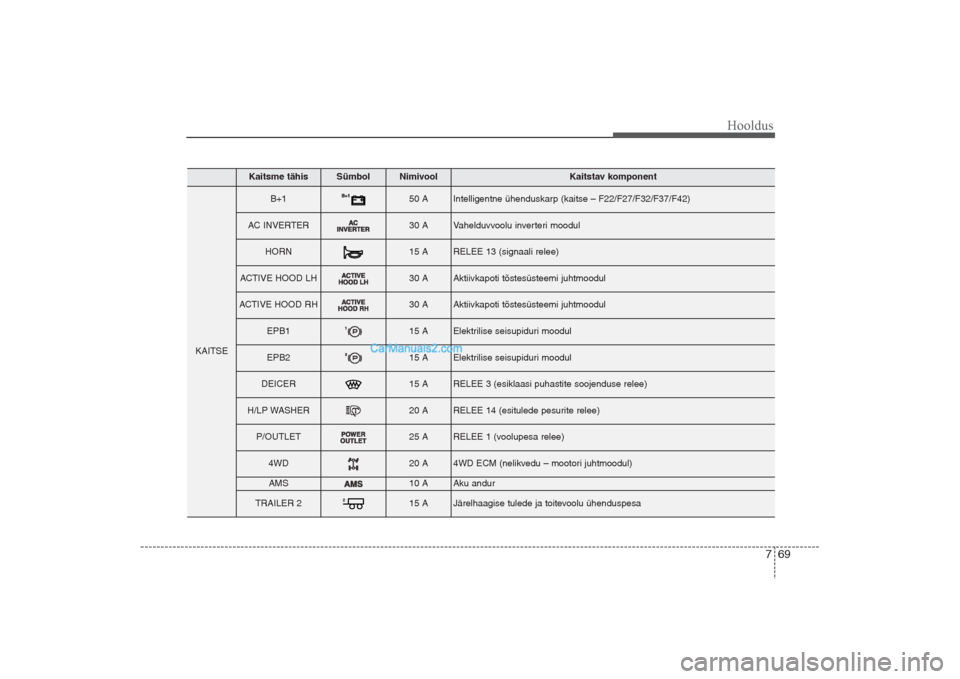

769
Hooldus
Kaitsme tähis
Sümbol
Nimivool
Kaitstav komponent
KAITSE
B+1
50 A
Intelligentne ühenduskarp (kaitse – F22/F27/F32/F37/F42)
AC INVERTER
30 A
Vahelduvvoolu inverteri moodul
HORN
15 A
RELEE 13 (signaali relee)
ACTIVE HOOD LH
30 A
Aktiivkapoti tõstesüsteemi juhtmoodul
ACTIVE HOOD RH
30 A
Aktiivkapoti tõstesüsteemi juhtmoodul
EPB1
15 A
Elektrilise seisupiduri moodul
EPB2
15 A
Elektrilise seisupiduri moodul
DEICER
15 A
RELEE 3 (esiklaasi puhastite soojenduse relee)
H/LP WASHER
20 A
RELEE 14 (esitulede pesurite relee)
P/OUTLET
25 A
RELEE 1 (voolupesa relee)
4WD
20 A
4WD ECM (nelikvedu – mootori juhtmoodul)
AMS
10 A
Aku andur
TRAILER 2
15 A
Järelhaagise tulede ja toitevoolu ühenduspesa
DM eng 7_2_est_2016_CM(FL).qxd 22.11.2016 0:22 Page 69

Hooldus70 7
Kaitsme tähis
Sümbol
Nimivool
Kaitstav komponent
KAITSE
TRAILER 1
15 A
Järelhaagise tulede ja toitevoolu ühenduspesa
WIPER
10 A
BCM (kere juhtmoodul), PCM (jõuülekande juhtmoodul)/
ECM (mootori juhtmoodul)
WIPER FRT
25 A
RELEE 5 (klaasipuhastite (aeglane) relee), esiklaasi puhastite mootor
B/UP LAMP
10 A
Käsikäigukast – tagurdustulede lüliti, automaatkäigukast – kombineeritud
tagatuled (sisemised) (vasak/parem), elektriline fotokroomne peegel,
järelhaagise tulede ja toitevoolu ühenduspesa, helisüsteem,
audio-video-navigatsioonisüsteemi põhiseade
ABS3
7,5 A
ABS-süsteemi juhtmoodul, ESC-süsteemi juhtmoodul
SENSOR5
7,5 A
PCM (jõuülekande juhtmoodul)/ECM (mootori juhtmoodul), õhuvoolu andur
TCU
15 A
TCM (käigukasti juhtmoodul) (diisel), käigukasti käiguvahemike lüliti
F/PUMP
15 A
Kütusepumba relee
ECU1
15 A
G4KE/G4KJ/G6DF: PCM (jõuülekande juhtmoodul)
D4HA/D4HB (VGT tavamootori komplekt): TCM (käigukasti juhtmoodul)
(automaatkäigukast)
ECU2
10 A
D4HA/D4HB: elektrooniline VGT aktuaator
SENSOR3
10 A
G4KE: kütusepihustid #1/#2/#3/#4
G6DF: PCM (jõuülekande juhtmoodul), kütusepihustid #1/#2/#3/#4/#5/#6,
kütusepumba relee
D4HA/D4HB (VGT tavamootori komplekt): lambdaandur, piduritulede lüliti
D4HA (VGT madalama võimusega mootori komplekt): lambdaandur
DM eng 7_2_est_2016_CM(FL).qxd 22.11.2016 0:22 Page 70
