2016 Hyundai Santa Fe Omaniku Käsiraamat (in Estonian)

779
Hooldus

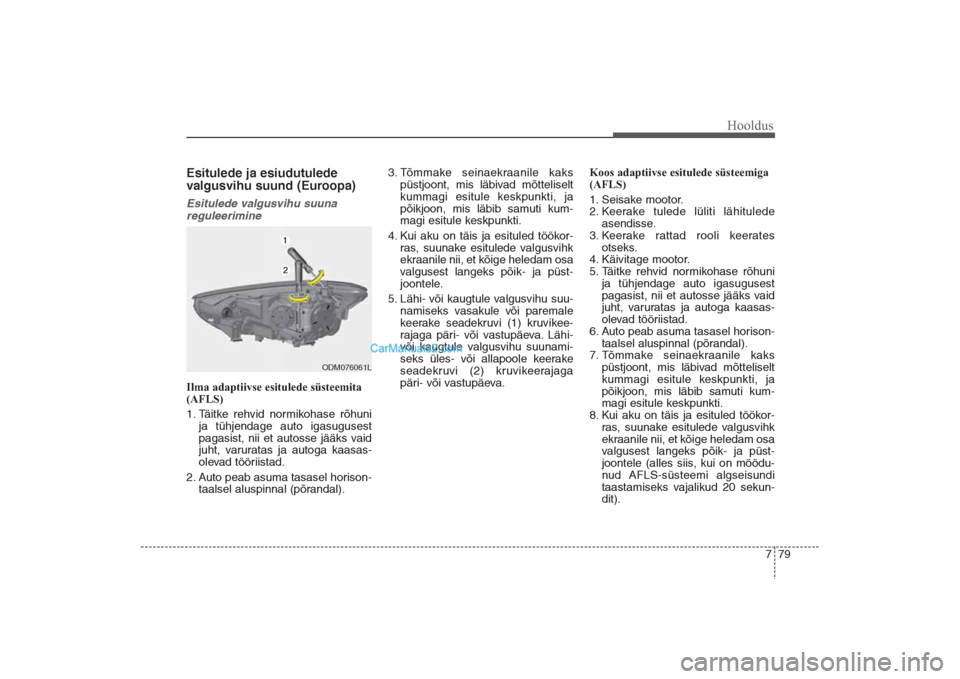

Esitulede ja esiudutulede
valgusvihu suund (Euroopa)Esitulede valgusvihu suuna
reguleerimineIlma adaptiivse esitulede süsteemita
(AFLS)
1. Täitke rehvid normikohase rõhuni
ja tühjendage auto igasugusest
pagasist, nii et autosse jääks vaid
juht, varuratas ja autoga kaasas-
olevad tööriistad.
2. Auto peab asuma tasasel horison-
taalsel aluspinnal (põrandal).3. Tõmmake seinaekraanile kaks
püstjoont, mis läbivad mõtteliselt
kummagi esitule keskpunkti, ja
põikjoon, mis läbib samuti kum-
magi esitule keskpunkti.
4. Kui aku on täis ja esituled töökor-
ras, suunake esitulede valgusvihk
ekraanile nii, et kõige heledam osa
valgusest langeks põik- ja püst-
joontele.
5. Lähi- või kaugtule valgusvihu suu-
namiseks vasakule või paremale
keerake seadekruvi (1) kruvikee-
rajaga päri- või vastupäeva. Lähi-
või kaugtule valgusvihu suunami-
seks üles- või allapoole keerake
seadekruvi (2) kruvikeerajaga
päri- või vastupäeva.Koos adaptiivse esitulede süsteemiga
(AFLS)
1. Seisake mootor.
2. Keerake tulede lüliti lähitulede
asendisse.
3. Keerake rattad rooli keerates
otseks.
4. Käivitage mootor.
5. Täitke rehvid normikohase rõhuni
ja tühjendage auto igasugusest
pagasist, nii et autosse jääks vaid
juht, varuratas ja autoga kaasas-
olevad tööriistad.
6. Auto peab asuma tasasel horison-
taalsel aluspinnal (põrandal).
7. Tõmmake seinaekraanile kaks
püstjoont, mis läbivad mõtteliselt
kummagi esitule keskpunkti, ja
põikjoon, mis läbib samuti kum-
magi esitule keskpunkti.
8. Kui aku on täis ja esituled töökor-
ras, suunake esitulede valgusvihk
ekraanile nii, et kõige heledam osa
valgusest langeks põik- ja püst-
joontele (alles siis, kui on möödu-
nud AFLS-süsteemi algseisundi
taastamiseks vajalikud 20 sekun-
dit).
ODM076061L
DM eng 7_2_est_2016_CM(FL).qxd 22.11.2016 0:23 Page 79

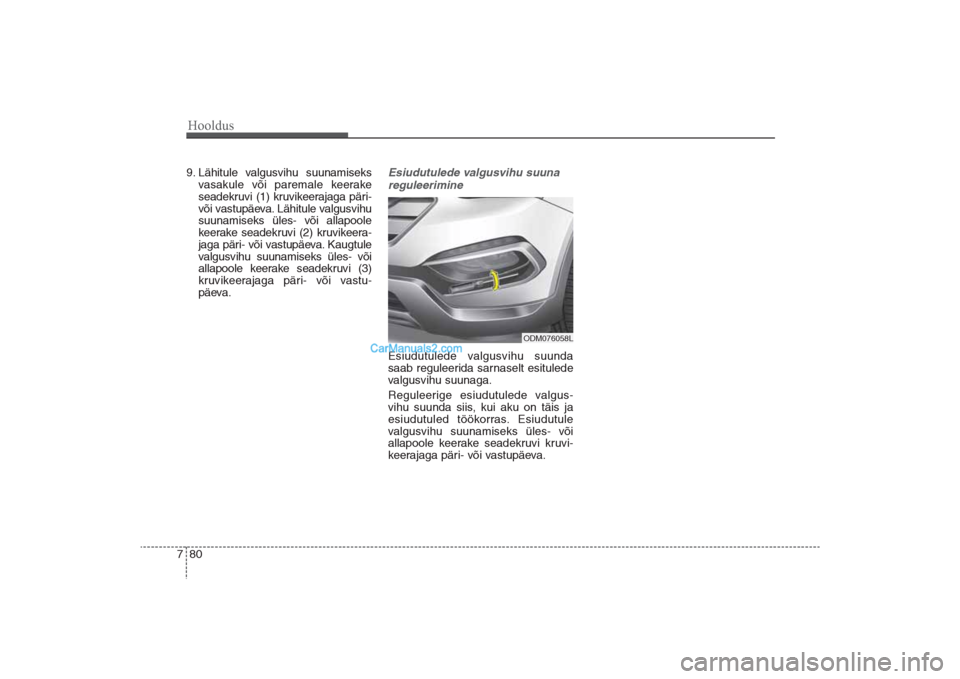

9. Lähitule valgusvihu suunamiseks
vasakule või paremale keerake
seadekruvi (1) kruvikeerajaga päri-
või vastupäeva. Lähitule valgusvihu
suunamiseks üles- või allapoole
keerake seadekruvi (2) kruvikeera-
jaga päri- või vastupäeva. Kaugtule
valgusvihu suunamiseks üles- või
allapoole keerake seadekruvi (3)
kruvikeerajaga päri- või vastu-
päeva.
Esiudutulede valgusvihu suuna
reguleerimineEsiudutulede valgusvihu suunda
saab reguleerida sarnaselt esitulede
valgusvihu suunaga.
Reguleerige esiudutulede valgus-
vihu suunda siis, kui aku on täis ja
esiudutuled töökorras. Esiudutule
valgusvihu suunamiseks üles- või
allapoole keerake seadekruvi kruvi-
keerajaga päri- või vastupäeva.
Hooldus80 7
ODM076058L
DM eng 7_2_est_2016_CM(FL).qxd 22.11.2016 0:23 Page 80

781
Hooldus

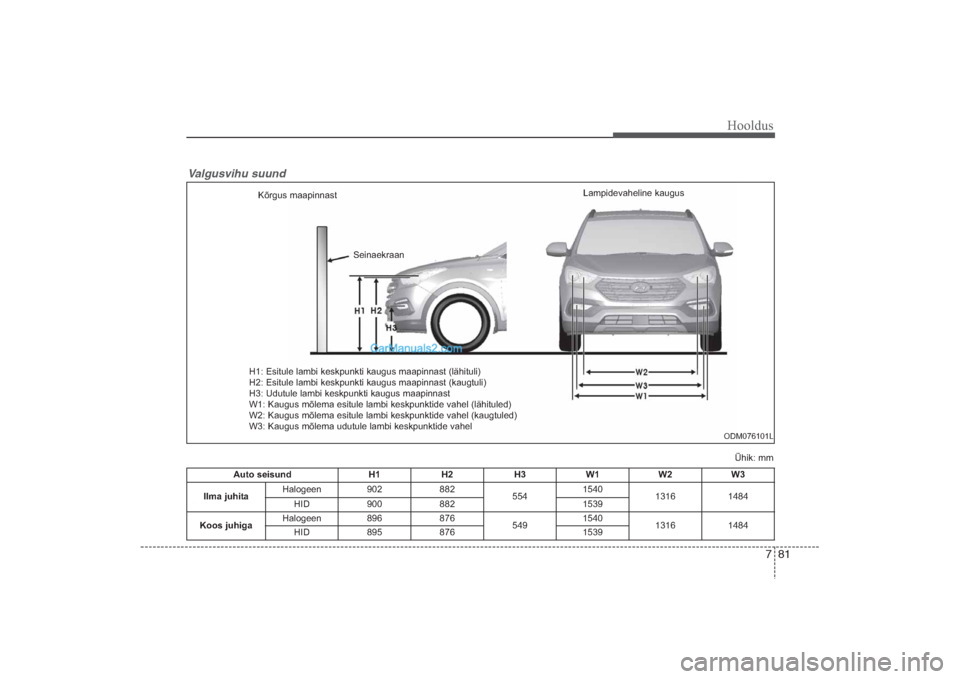

Valgusvihu suund
Ühik: mm Kõrgus maapinnast
SeinaekraanLampidevaheline kaugus
H1: Esitule lambi keskpunkti kaugus maapinnast (lähituli)
H2: Esitule lambi keskpunkti kaugus maapinnast (kaugtuli)
H3: Udutule lambi keskpunkti kaugus maapinnast
W1: Kaugus mõlema esitule lambi keskpunktide vahel (lähituled)
W2: Kaugus mõlema esitule lambi keskpunktide vahel (kaugtuled)
W3: Kaugus mõlema udutule lambi keskpunktide vahel
ODM076101L
Auto seisund
H1
H2
H3
W1
W2
W3
Ilma juhita
Halogeen
902
882
554
1540
1316
1484
HID
900
882
1539
Koos juhiga
Halogeen
896
876
549
1540
1316
1484
HID
895
876
1539
DM eng 7_2_est_2016_CM(FL).qxd 22.11.2016 0:23 Page 81

Hooldus82 7
ODMEMC2025

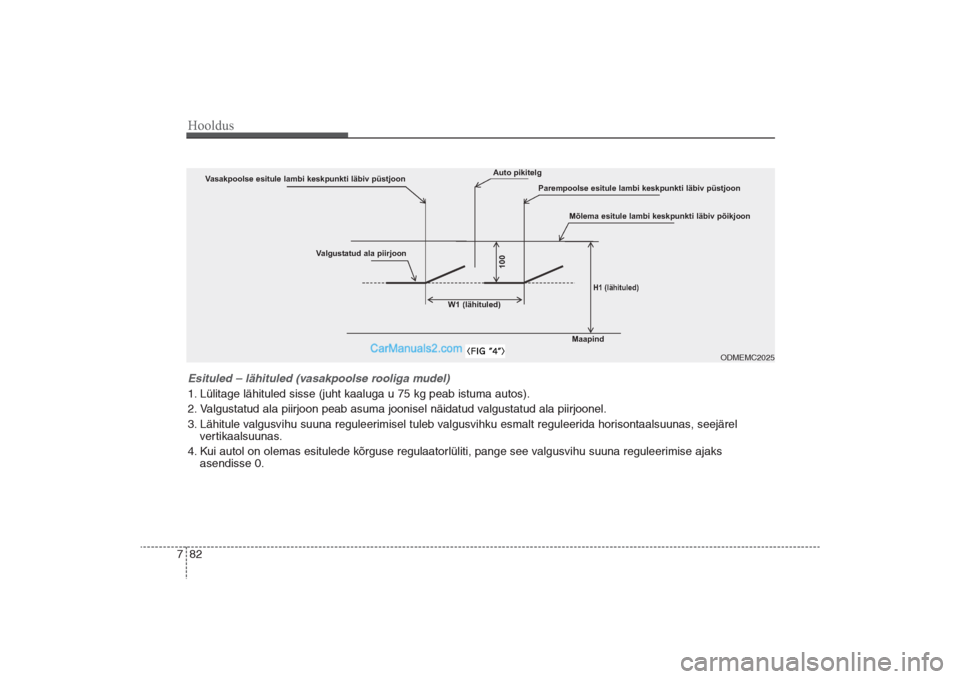

Esituled – lähituled (vasakpoolse rooliga mudel) 1. Lülitage lähituled sisse (juht kaaluga u 75 kg peab istuma autos).
2. Valgustatud ala piirjoon peab asuma joonisel näidatud valgustatud ala piirjoonel.
3. Lähitule valgusvihu suuna reguleerimisel tuleb valgusvihku esmalt reguleerida horisontaalsuunas, seejärel
vertikaalsuunas.
4. Kui autol on olemas esitulede kõrguse regulaatorlüliti, pange see valgusvihu suuna reguleerimise ajaks
asendisse 0.
Vasakpoolse esitule lambi keskpunkti läbiv püstjoon
Auto pikitelg
Valgustatud ala piirjoon
W1 (lähituled)
Maapind
Parempoolse esitule lambi keskpunkti läbiv püstjoon
Mõlema esitule lambi keskpunkti läbiv põikjoon
H1 (lähituled)
100
DM eng 7_2_est_2016_CM(FL).qxd 22.11.2016 0:23 Page 82

783
HooldusODMEMC2026

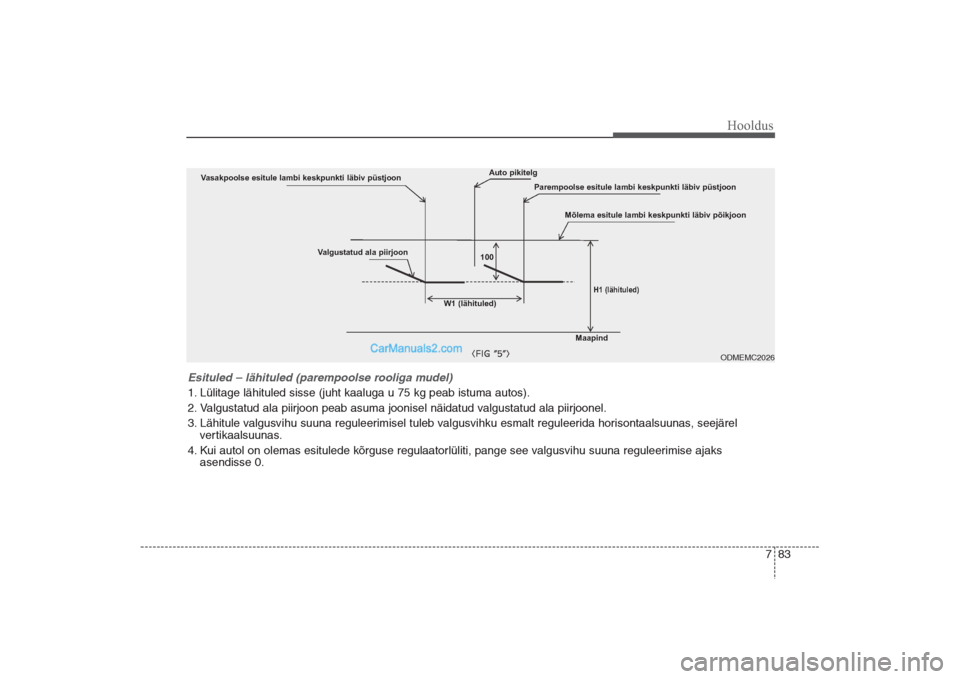

Esituled – lähituled (parempoolse rooliga mudel) 1. Lülitage lähituled sisse (juht kaaluga u 75 kg peab istuma autos).
2. Valgustatud ala piirjoon peab asuma joonisel näidatud valgustatud ala piirjoonel.
3. Lähitule valgusvihu suuna reguleerimisel tuleb valgusvihku esmalt reguleerida horisontaalsuunas, seejärel
vertikaalsuunas.
4. Kui autol on olemas esitulede kõrguse regulaatorlüliti, pange see valgusvihu suuna reguleerimise ajaks
asendisse 0.
Vasakpoolse esitule lambi keskpunkti läbiv püstjoon
Auto pikitelg
Valgustatud ala piirjoon
W1 (lähituled)
Maapind
Parempoolse esitule lambi keskpunkti läbiv püstjoon
Mõlema esitule lambi keskpunkti läbiv põikjoon
H1 (lähituled)
100
DM eng 7_2_est_2016_CM(FL).qxd 22.11.2016 0:23 Page 83

Hooldus84 7
ODMEMC2024

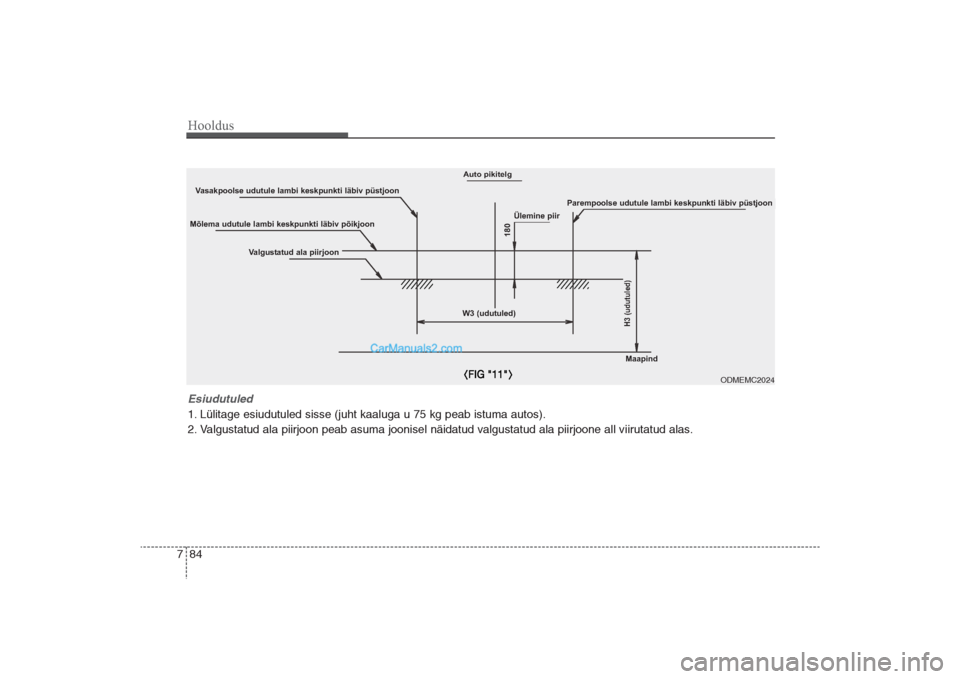

Esiudutuled 1. Lülitage esiudutuled sisse (juht kaaluga u 75 kg peab istuma autos).
2. Valgustatud ala piirjoon peab asuma joonisel näidatud valgustatud ala piirjoone all viirutatud alas.Vasakpoolse udutule lambi keskpunkti läbiv püstjoon
Auto pikitelg
Valgustatud ala piirjoon
W3 (udutuled)
Maapind
Ülemine piir
Parempoolse udutule lambi keskpunkti läbiv püstjoon
H3 (udutuled)
180
Mõlema udutule lambi keskpunkti läbiv põikjoon
DM eng 7_2_est_2016_CM(FL).qxd 22.11.2016 0:23 Page 84

785
Hooldus

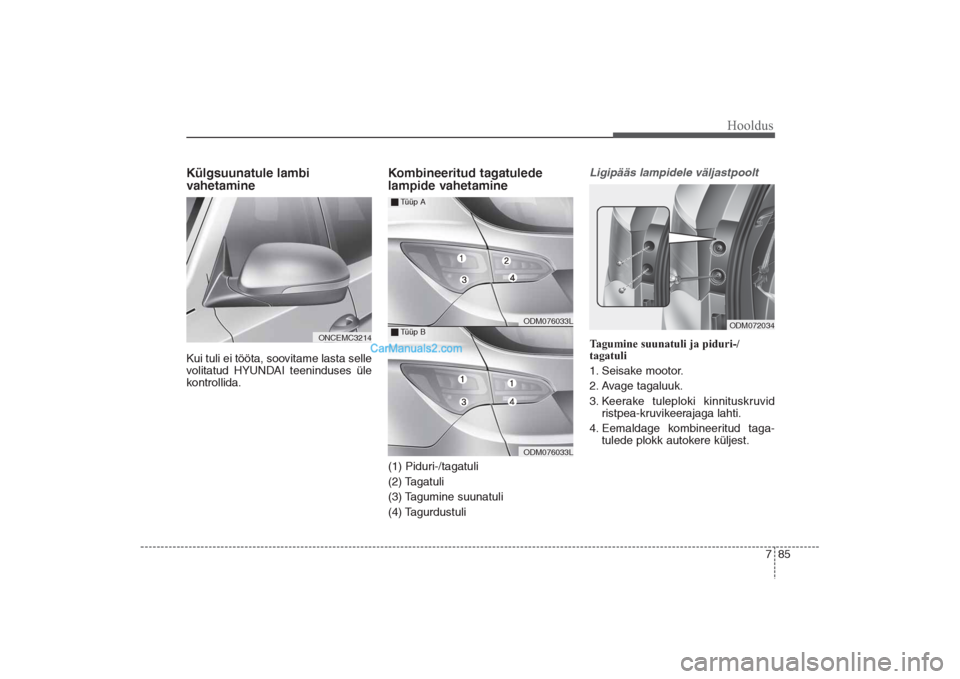

Külgsuunatule lambi
vahetamine Kui tuli ei tööta, soovitame lasta selle
volitatud HYUNDAI teeninduses üle
kontrollida.
Kombineeritud tagatulede
lampide vahetamine(1) Piduri-/tagatuli
(2) Tagatuli
(3) Tagumine suunatuli
(4) Tagurdustuli
Ligipääs lampidele väljastpooltTagumine suunatuli ja piduri­/
tagatuli
1. Seisake mootor.
2. Avage tagaluuk.
3. Keerake tuleploki kinnituskruvid
ristpea-kruvikeerajaga lahti.
4. Eemaldage kombineeritud taga-
tulede plokk autokere küljest.
ODM072034
ODM076033LODM076033L
ONCEMC3214
Tüüp ATüüp B
DM eng 7_2_est_2016_CM(FL).qxd 22.11.2016 0:23 Page 85

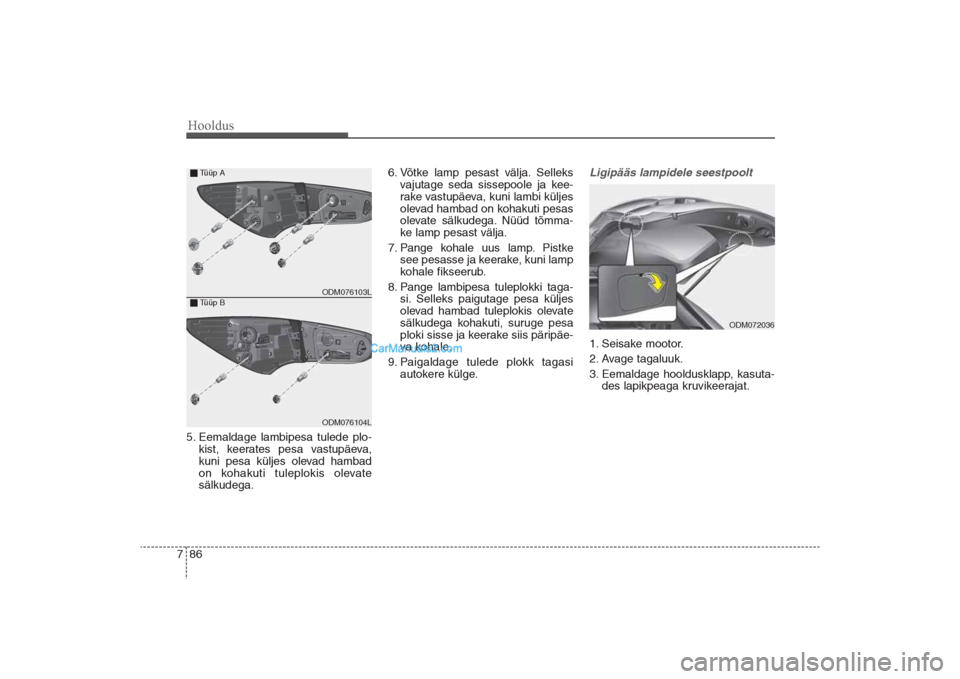

Hooldus86 75. Eemaldage lambipesa tulede plo-
kist, keerates pesa vastupäeva,
kuni pesa küljes olevad hambad
on kohakuti tuleplokis olevate
sälkudega.6. Võtke lamp pesast välja. Selleks
vajutage seda sissepoole ja kee-
rake vastupäeva, kuni lambi küljes
olevad hambad on kohakuti pesas
olevate sälkudega. Nüüd tõmma-
ke lamp pesast välja.
7. Pange kohale uus lamp. Pistke
see pesasse ja keerake, kuni lamp
kohale fikseerub.
8. Pange lambipesa tuleplokki taga-
si. Selleks paigutage pesa küljes
olevad hambad tuleplokis olevate
sälkudega kohakuti, suruge pesa
ploki sisse ja keerake siis päripäe-
va kohale.
9. Paigaldage tulede plokk tagasi
autokere külge.
Ligipääs lampidele seestpoolt1. Seisake mootor.
2. Avage tagaluuk.
3. Eemaldage hooldusklapp, kasuta-
des lapikpeaga kruvikeerajat.
ODM072036
ODM076103LODM076104L Tüüp A
Tüüp B
DM eng 7_2_est_2016_CM(FL).qxd 22.11.2016 0:23 Page 86
