2016 Hyundai Santa Fe Omaniku Käsiraamat (in Estonian)

4 115
Teie auto varustus

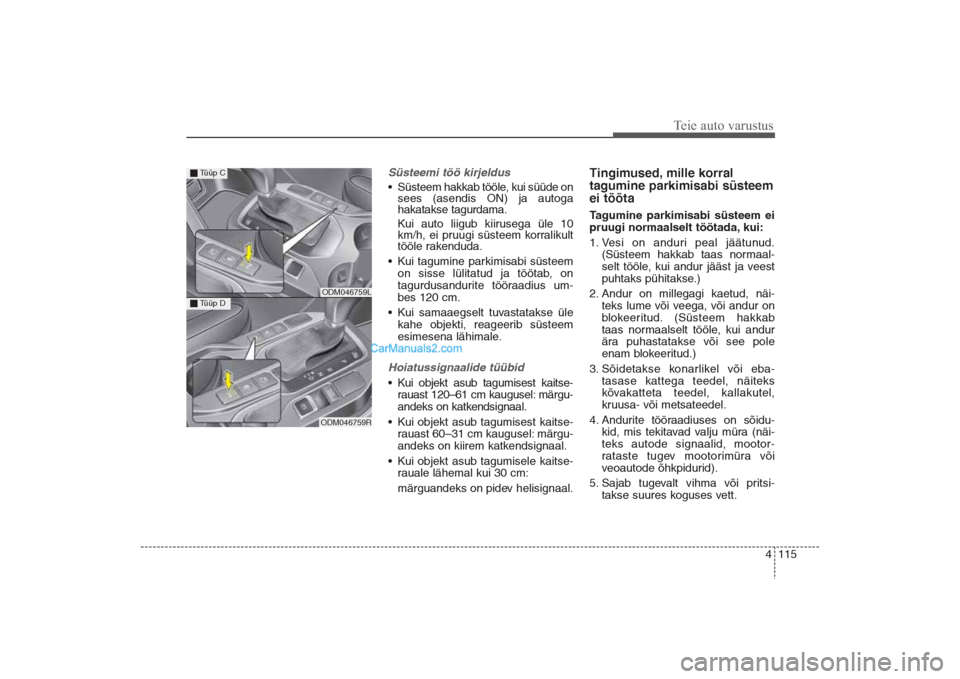

Süsteemi töö kirjeldus• Süsteem hakkab tööle, kui süüde on
sees (asendis ON) ja autoga
hakatakse tagurdama.
Kui auto liigub kiirusega üle 10
km/h, ei pruugi süsteem korralikult
tööle rakenduda.
• Kui tagumine parkimisabi süsteem
on sisse lülitatud ja töötab, on
tagurdusandurite tööraadius um-
bes 120 cm.
• Kui samaaegselt tuvastatakse üle
kahe objekti, reageerib süsteem
esimesena lähimale.Hoiatussignaalide tüübid• Kui objekt asub tagumisest kaitse-
rauast 120–61 cm kaugusel: märgu-
andeks on katkendsignaal.
• Kui objekt asub tagumisest kaitse-
rauast 60–31 cm kaugusel: märgu-
andeks on kiirem katkendsignaal.
• Kui objekt asub tagumisele kaitse-
rauale lähemal kui 30 cm:
märguandeks on pidev helisignaal.
Tingimused, mille korral
tagumine parkimisabi süsteem
ei töötaTagumine parkimisabi süsteem ei
pruugi normaalselt töötada, kui:
1. Vesi on anduri peal jäätunud.
(Süsteem hakkab taas normaal-
selt tööle, kui andur jääst ja veest
puhtaks pühitakse.)
2. Andur on millegagi kaetud, näi-
teks lume või veega, või andur on
blokeeritud. (Süsteem hakkab
taas normaalselt tööle, kui andur
ära puhastatakse või see pole
enam blokeeritud.)
3. Sõidetakse konarlikel või eba-
tasase kattega teedel, näiteks
kõvakatteta teedel, kallakutel,
kruusa- või metsateedel.
4. Andurite tööraadiuses on sõidu-
kid, mis tekitavad valju müra (näi-
teks autode signaalid, mootor-
rataste tugev mootorimüra või
veoautode õhkpidurid).
5. Sajab tugevalt vihma või pritsi-
takse suures koguses vett.
ODM046759LODM046759R
Tüüp CTüüp D
DM eng 4a_2_est_2016_LM (FL).qxd 5.12.2016 18:39 Page 115

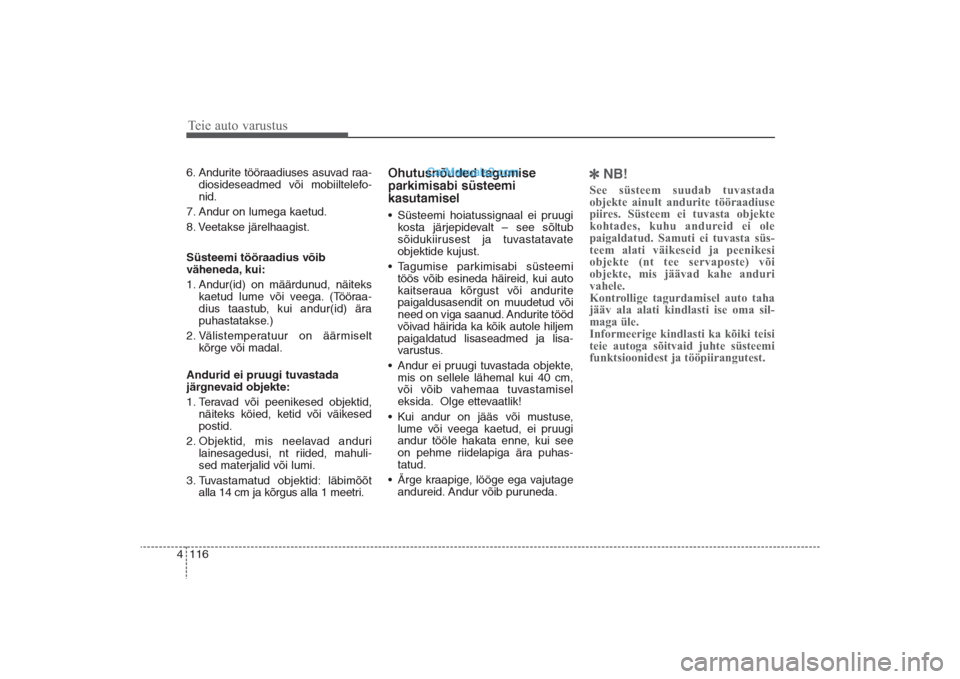

Teie auto varustus116 46. Andurite tööraadiuses asuvad raa-
diosideseadmed või mobiiltelefo-
nid.
7. Andur on lumega kaetud.
8. Veetakse järelhaagist.
Süsteemi tööraadius võib
väheneda, kui:
1. Andur(id) on määrdunud, näiteks
kaetud lume või veega. (Tööraa-
dius taastub, kui andur(id) ära
puhastatakse.)
2. Välistemperatuur on äärmiselt
kõrge või madal.
Andurid ei pruugi tuvastada
järgnevaid objekte:
1. Teravad või peenikesed objektid,
näiteks köied, ketid või väikesed
postid.
2. Objektid, mis neelavad anduri
lainesagedusi, nt riided, mahuli-
sed materjalid või lumi.
3. Tuvastamatud objektid: läbimõõt
alla 14 cm ja kõrgus alla 1 meetri.
Ohutusnõuded tagumise
parkimisabi süsteemi
kasutamisel• Süsteemi hoiatussignaal ei pruugi
kosta järjepidevalt – see sõltub
sõidukiirusest ja tuvastatavate
objektide kujust.
• Tagumise parkimisabi süsteemi
töös võib esineda häireid, kui auto
kaitseraua kõrgust või andurite
paigaldusasendit on muudetud või
need on viga saanud. Andurite tööd
võivad häirida ka kõik autole hiljem
paigaldatud lisaseadmed ja lisa-
varustus.
• Andur ei pruugi tuvastada objekte,
mis on sellele lähemal kui 40 cm,
või võib vahemaa tuvastamisel
eksida. Olge ettevaatlik!
• Kui andur on jääs või mustuse,
lume või veega kaetud, ei pruugi
andur tööle hakata enne, kui see
on pehme riidelapiga ära puhas-
tatud.
• Ärge kraapige, lööge ega vajutage
andureid. Andur võib puruneda.

NB!
See süsteem suudab tuvastada
objekte ainult andurite tööraadiuse
piires. Süsteem ei tuvasta objekte
kohtades, kuhu andureid ei ole
paigaldatud. Samuti ei tuvasta süs­
teem alati väikeseid ja peenikesi
objekte (nt tee servaposte) või
objekte, mis jäävad kahe anduri
vahele.
Kontrollige tagurdamisel auto taha
jääv ala alati kindlasti ise oma sil­
maga üle.
Informeerige kindlasti ka kõiki teisi
teie autoga sõitvaid juhte süsteemi
funktsioonidest ja tööpiirangutest.
DM eng 4a_2_est_2016_LM (FL).qxd 5.12.2016 18:39 Page 116

4 117
Teie auto varustus

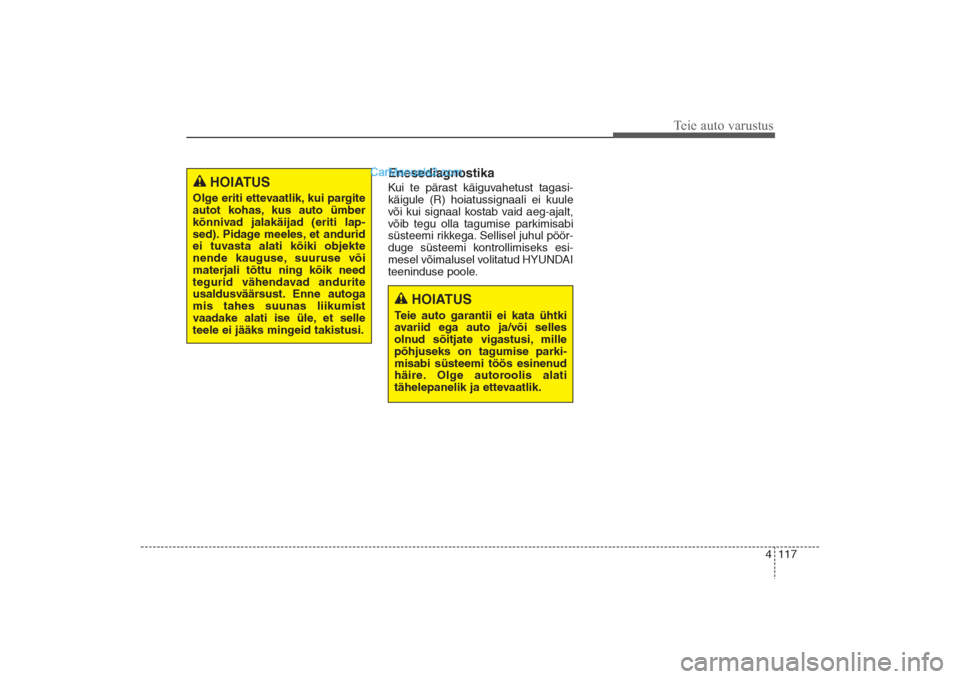

EnesediagnostikaKui te pärast käiguvahetust tagasi-
käigule (R) hoiatussignaali ei kuule
või kui signaal kostab vaid aeg-ajalt,
võib tegu olla tagumise parkimisabi
süsteemi rikkega. Sellisel juhul pöör-
duge süsteemi kontrollimiseks esi-
mesel võimalusel volitatud HYUNDAI
teeninduse poole.
HOIATUS
Olge eriti ettevaatlik, kui pargite
autot kohas, kus auto ümber
kõnnivad jalakäijad (eriti lap-
sed). Pidage meeles, et andurid
ei tuvasta alati kõiki objekte
nende kauguse, suuruse või
materjali tõttu ning kõik need
tegurid vähendavad andurite
usaldusväärsust. Enne autoga
mis tahes suunas liikumist
vaadake alati ise üle, et selle
teele ei jääks mingeid takistusi.
HOIATUS
Teie auto garantii ei kata ühtki
avariid ega auto ja/või selles
olnud sõitjate vigastusi, mille
põhjuseks on tagumise parki-
misabi süsteemi töös esinenud
häire. Olge autoroolis alati
tähelepanelik ja ettevaatlik.
DM eng 4a_2_est_2016_LM (FL).qxd 5.12.2016 18:39 Page 117

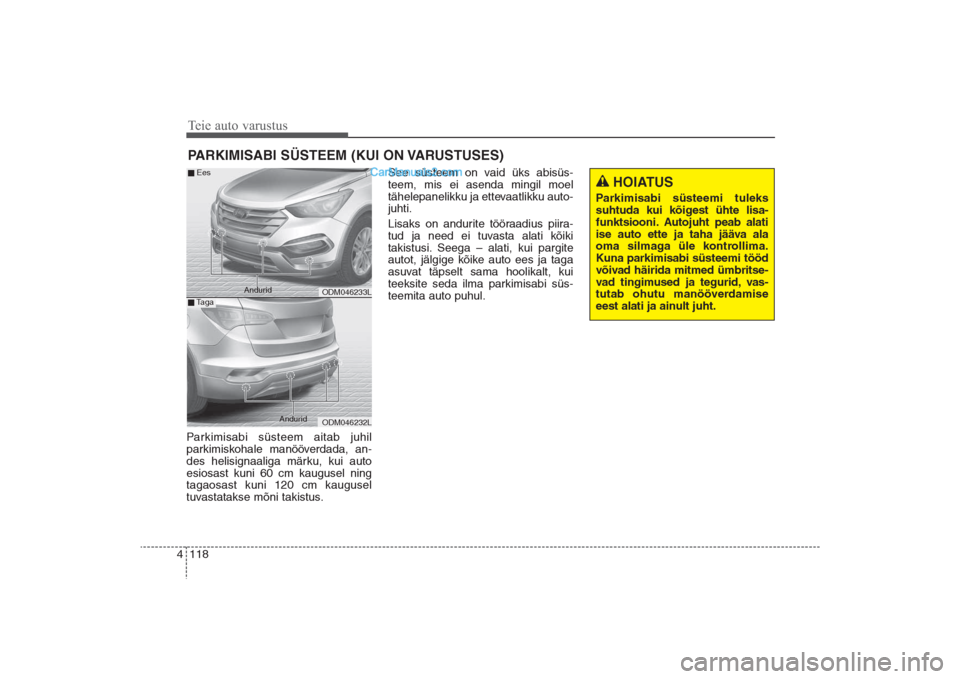

Parkimisabi süsteem aitab juhil
parkimiskohale manööverdada, an-
des helisignaaliga märku, kui auto
esiosast kuni 60 cm kaugusel ning
tagaosast kuni 120 cm kaugusel
tuvastatakse mõni takistus. See süsteem on vaid üks abisüs-
teem, mis ei asenda mingil moel
tähelepanelikku ja ettevaatlikku auto-
juhti.
Lisaks on andurite tööraadius piira-
tud ja need ei tuvasta alati kõiki
takistusi. Seega – alati, kui pargite
autot, jälgige kõike auto ees ja taga
asuvat täpselt sama hoolikalt, kui
teeksite seda ilma parkimisabi süs-
teemita auto puhul. Teie auto varustus118 4PARKIMISABI SÜSTEEM (KUI ON VARUSTUSES)
HOIATUS
Parkimisabi süsteemi tuleks
suhtuda kui kõigest ühte lisa-
funktsiooni. Autojuht peab alati
ise auto ette ja taha jääva ala
oma silmaga üle kontrollima.
Kuna parkimisabi süsteemi tööd
võivad häirida mitmed ümbritse-
vad tingimused ja tegurid, vas-
tutab ohutu manööverdamise
eest alati ja ainult juht.
ODM046233LODM046232L
EesTaga
Andurid
Andurid
DM eng 4a_2_est_2016_LM (FL).qxd 5.12.2016 18:39 Page 118

4 119
Teie auto varustus

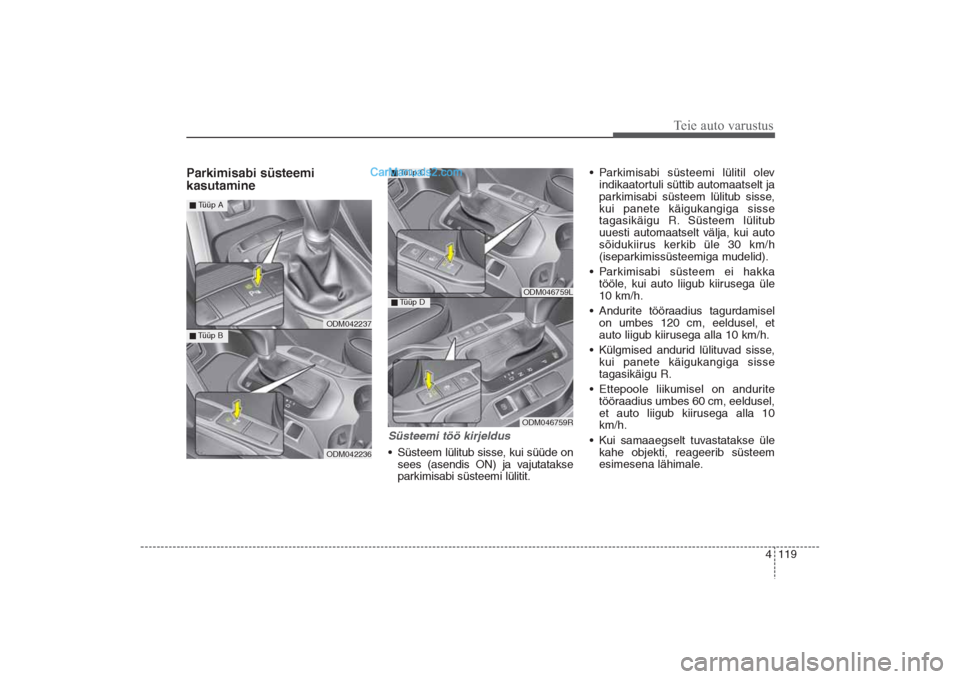

Parkimisabi süsteemi
kasutamine
Süsteemi töö kirjeldus • Süsteem lülitub sisse, kui süüde on
sees (asendis ON) ja vajutatakse
parkimisabi süsteemi lülitit.• Parkimisabi süsteemi lülitil olev
indikaatortuli süttib automaatselt ja
parkimisabi süsteem lülitub sisse,
kui panete käigukangiga sisse
tagasikäigu R. Süsteem lülitub
uuesti automaatselt välja, kui auto
sõidukiirus kerkib üle 30 km/h
(iseparkimissüsteemiga mudelid).
• Parkimisabi süsteem ei hakka
tööle, kui auto liigub kiirusega üle
10 km/h.
• Andurite tööraadius tagurdamisel
on umbes 120 cm, eeldusel, et
auto liigub kiirusega alla 10 km/h.
• Külgmised andurid lülituvad sisse,
kui panete käigukangiga sisse
tagasikäigu R.
• Ettepoole liikumisel on andurite
tööraadius umbes 60 cm, eeldusel,
et auto liigub kiirusega alla 10
km/h.
• Kui samaaegselt tuvastatakse üle
kahe objekti, reageerib süsteem
esimesena lähimale.
ODM046759LODM046759R
Tüüp C Tüüp D
ODM042237ODM042236
Tüüp A Tüüp B
DM eng 4a_2_est_2016_LM (FL).qxd 5.12.2016 18:39 Page 119

Teie auto varustus120 4

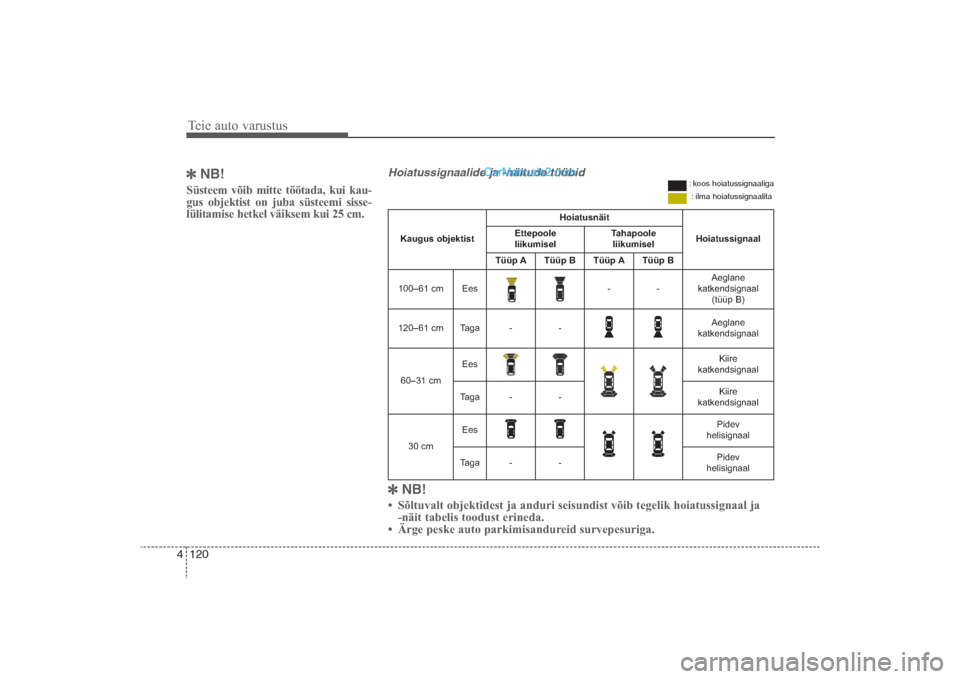

NB!
Süsteem võib mitte töötada, kui kau­
gus objektist on juba süsteemi sisse­
lülitamise hetkel väiksem kui 25 cm.

NB!
• Sõltuvalt objektidest ja anduri seisundist võib tegelik hoiatussignaal ja
­näit tabelis toodust erineda.
• Ärge peske auto parkimisandureid survepesuriga. Hoiatussignaalide ja -näitude tüübid
: koos hoiatussignaaliga
: ilma hoiatussignaalita
Kaugus objektist
Hoiatusnäit
Hoiatussignaal
Ettepoole
liikumisel
Tahapoole
liikumisel
Tüüp A
Tüüp B
Tüüp A
Tüüp B
100–61 cm
Ees
­
­
Aeglane
katkendsignaal
(tüüp B)
120–61 cm
Taga
­
­
Aeglane
katkendsignaal
60–31 cm
Ees
Kiire
katkendsignaal
Taga
­
­
Kiire
katkendsignaal
30 cm
Ees
Pidev
helisignaal
Taga
­
­
Pidev
helisignaal
DM eng 4a_2_est_2016_LM (FL).qxd 5.12.2016 18:39 Page 120

4 121
Teie auto varustus

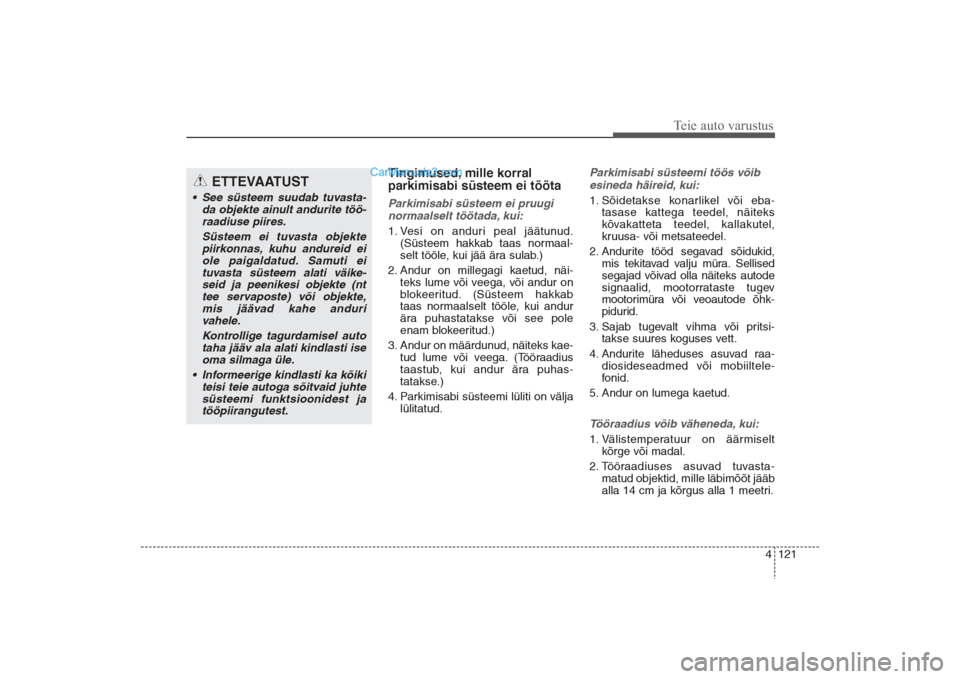

Tingimused, mille korral
parkimisabi süsteem ei töötaParkimisabi süsteem ei pruugi
normaalselt töötada, kui:1. Vesi on anduri peal jäätunud.
(Süsteem hakkab taas normaal-
selt tööle, kui jää ära sulab.)
2. Andur on millegagi kaetud, näi-
teks lume või veega, või andur on
blokeeritud. (Süsteem hakkab
taas normaalselt tööle, kui andur
ära puhastatakse või see pole
enam blokeeritud.)
3. Andur on määrdunud, näiteks kae-
tud lume või veega. (Tööraadius
taastub, kui andur ära puhas-
tatakse.)
4. Parkimisabi süsteemi lüliti on välja
lülitatud.
Parkimisabi süsteemi töös võib
esineda häireid, kui:1. Sõidetakse konarlikel või eba-
tasase kattega teedel, näiteks
kõvakatteta teedel, kallakutel,
kruusa- või metsateedel.
2. Andurite tööd segavad sõidukid,
mis tekitavad valju müra. Sellised
segajad võivad olla näiteks autode
signaalid, mootorrataste tugev
mootorimüra või veoautode õhk-
pidurid.
3. Sajab tugevalt vihma või pritsi-
takse suures koguses vett.
4. Andurite läheduses asuvad raa-
diosideseadmed või mobiiltele-
fonid.
5. Andur on lumega kaetud.Tööraadius võib väheneda, kui:1. Välistemperatuur on äärmiselt
kõrge või madal.
2. Tööraadiuses asuvad tuvasta-
matud objektid, mille läbimõõt jääb
alla 14 cm ja kõrgus alla 1 meetri.
ETTEVAATUST
• See süsteem suudab tuvasta-
da objekte ainult andurite töö-
raadiuse piires.
Süsteem ei tuvasta objekte
piirkonnas, kuhu andureid ei
ole paigaldatud. Samuti ei
tuvasta süsteem alati väike-
seid ja peenikesi objekte (nt
tee servaposte) või objekte,
mis jäävad kahe anduri
vahele.
Kontrollige tagurdamisel auto
taha jääv ala alati kindlasti ise
oma silmaga üle.
• Informeerige kindlasti ka kõiki
teisi teie autoga sõitvaid juhte
süsteemi funktsioonidest ja
tööpiirangutest.
DM eng 4a_2_est_2016_LM (FL).qxd 5.12.2016 18:39 Page 121

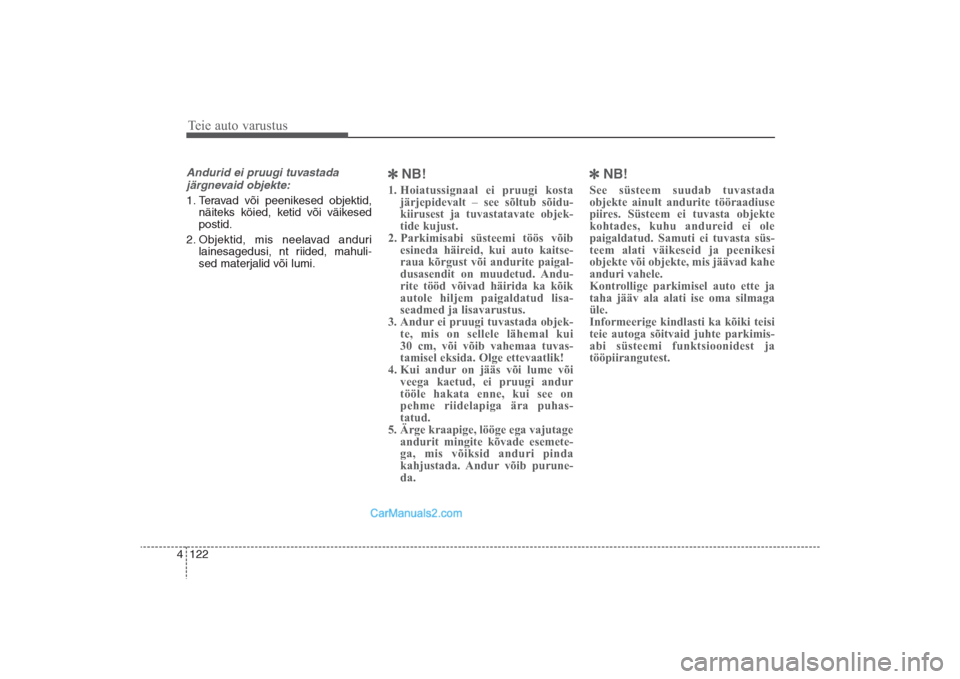

Teie auto varustus122 4Andurid ei pruugi tuvastada
järgnevaid objekte:1. Teravad või peenikesed objektid,
näiteks köied, ketid või väikesed
postid.
2. Objektid, mis neelavad anduri
lainesagedusi, nt riided, mahuli-
sed materjalid või lumi.

NB!
1. Hoiatussignaal ei pruugi kosta
järjepidevalt – see sõltub sõidu­
kiirusest ja tuvastatavate objek­
tide kujust.
2. Parkimisabi süsteemi töös võib
esineda häireid, kui auto kaitse­
raua kõrgust või andurite paigal­
dusasendit on muudetud. Andu­
rite tööd võivad häirida ka kõik
autole hiljem paigaldatud lisa­
seadmed ja lisavarustus.
3. Andur ei pruugi tuvastada objek­
te, mis on sellele lähemal kui
30 cm, või võib vahemaa tuvas­
tamisel eksida. Olge ettevaatlik!
4. Kui andur on jääs või lume või
veega kaetud, ei pruugi andur
tööle hakata enne, kui see on
pehme riidelapiga ära puhas­
tatud.
5. Ärge kraapige, lööge ega vajutage
andurit mingite kõvade esemete­
ga, mis võiksid anduri pinda
kahjustada. Andur võib purune­
da.

NB!
See süsteem suudab tuvastada
objekte ainult andurite tööraadiuse
piires. Süsteem ei tuvasta objekte
kohtades, kuhu andureid ei ole
paigaldatud. Samuti ei tuvasta süs­
teem alati väikeseid ja peenikesi
objekte või objekte, mis jäävad kahe
anduri vahele.
Kontrollige parkimisel auto ette ja
taha jääv ala alati ise oma silmaga
üle.
Informeerige kindlasti ka kõiki teisi
teie autoga sõitvaid juhte parkimis­
abi süsteemi funktsioonidest ja
tööpiirangutest.
DM eng 4a_2_est_2016_LM (FL).qxd 5.12.2016 18:39 Page 122
