2016 Hyundai Santa Fe Omaniku Käsiraamat (in Estonian)

373
Teie auto turvasüsteemid

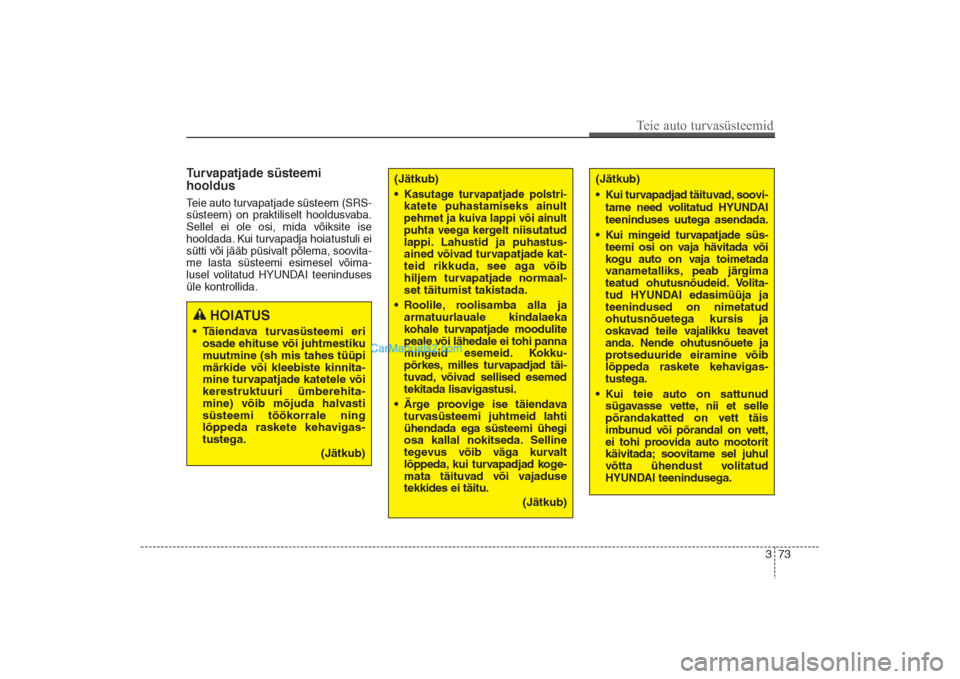

Turvapatjade süsteemi
hooldusTeie auto turvapatjade süsteem (SRS-
süsteem) on praktiliselt hooldusvaba.
Sellel ei ole osi, mida võiksite ise
hooldada. Kui turvapadja hoiatustuli ei
sütti või jääb püsivalt põlema, soovita-
me lasta süsteemi esimesel võima-
lusel volitatud HYUNDAI teeninduses
üle kontrollida.
HOIATUS
• Täiendava turvasüsteemi eri
osade ehituse või juhtmestiku
muutmine (sh mis tahes tüüpi
märkide või kleebiste kinnita-
mine turvapatjade katetele või
kerestruktuuri ümberehita-
mine) võib mõjuda halvasti
süsteemi töökorrale ning
lõppeda raskete kehavigas-
tustega.
(Jätkub)
(Jätkub)
•Kasutage turvapatjade polstri-
katete puhastamiseks ainult
pehmet ja kuiva lappi või ainult
puhta veega kergelt
niisutatud
lappi. Lahustid ja puhastus-
ained võivad turvapatjade kat-
teid rikkuda, see aga võib
hiljem turvapatjade normaal-
set täitumist takistada.
• Roolile, roolisamba alla ja
armatuurlauale kindalaeka
kohale turvapatjade moodulite
peale või lähedale ei tohi panna
mingeid esemeid. Kokku-
põrkes, milles turvapadjad täi-
tuvad, võivad sellised esemed
tekitada lisavigastusi.
• Ärge proovige ise täiendava
turvasüsteemi juhtmeid lahti
ühendada ega süsteemi ühegi
osa kallal nokitseda. Selline
tegevus võib väga kurvalt
lõppeda, kui turvapadjad koge-
mata täituvad või vajaduse
tekkides ei täitu.
(Jätkub)
(Jätkub)
• Kui turvapadjad täituvad, soovi-
tame need volitatud HYUNDAI
teeninduses uutega asendada.
• Kui mingeid turvapatjade süs-
teemi osi on vaja hävitada või
kogu auto on vaja toimetada
vanametalliks, peab järgima
teatud ohutusnõudeid. Volita-
tud HYUNDAI edasimüüja ja
teenindused on nimetatud
ohutusnõuetega kursis ja
oskavad teile vajalikku teavet
anda. Nende ohutusnõuete ja
protseduuride eiramine võib
lõppeda raskete kehavigas-
tustega.
• Kui teie auto on sattunud
sügavasse vette, nii et selle
põrandakatted on vett täis
imbunud või põrandal on vett,
ei tohi proovida auto mootorit
käivitada; soovitame sel juhul
võtta ühendust volitatud
HYUNDAI teenindusega.
Teie auto turvasüsteemid
DM eng 3_est_2016_CM (FL).qxd 21.11.2016 23:22 Page 73

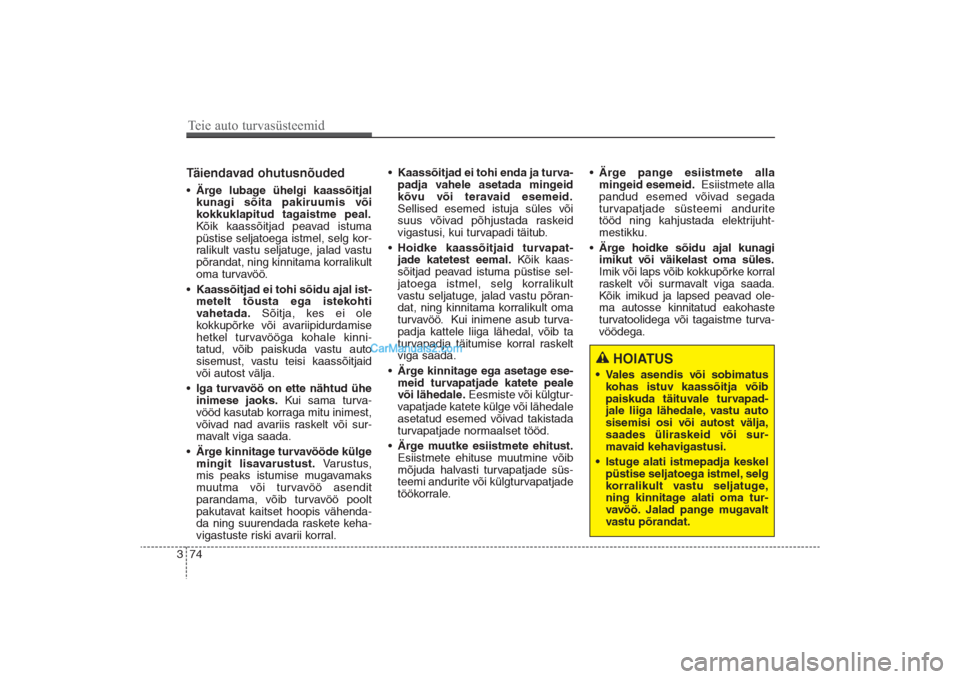

74 3Täiendavad ohutusnõuded•Ärge lubage ühelgi kaassõitjal
kunagi sõita pakiruumis või
kokkuklapitud tagaistme peal.
Kõik kaassõitjad peavad istuma
püstise seljatoega istmel, selg kor-
ralikult vastu seljatuge, jalad vastu
põrandat, ning kinnitama korralikult
oma turvavöö.
•Kaassõitjad ei tohi sõidu ajal ist-
metelt tõusta ega istekohti
vahetada.Sõitja, kes ei ole
kokkupõrke või avariipidurdamise
hetkel turvavööga kohale kinni-
tatud, võib paiskuda vastu auto
sisemust, vastu teisi kaassõitjaid
või autost välja.
•Iga turvavöö on ette nähtud ühe
inimese jaoks.Kui sama turva-
vööd kasutab korraga mitu inimest,
võivad nad avariis raskelt või sur-
mavalt viga saada.
•Ärge kinnitage turvavööde külge
mingit lisavarustust.Varustus,
mis peaks istumise mugavamaks
muutma või turvavöö asendit
parandama, võib turvavöö poolt
pakutavat kaitset hoopis vähenda-
da ning suurendada raskete keha-
vigastuste riski avarii korral.•Kaassõitjad ei tohi enda ja turva-
padja vahele asetada mingeid
kõvu või teravaid esemeid.
Sellised esemed istuja süles või
suus võivad põhjustada raskeid
vigastusi, kui turvapadi täitub.
•Hoidke kaassõitjaid turvapat-
jade katetest eemal.Kõik kaas-
sõitjad peavad istuma püstise sel-
jatoega istmel, selg korralikult
vastu seljatuge, jalad vastu põran-
dat, ning kinnitama korralikult oma
turvavöö. Kui inimene asub turva-
padja kattele liiga lähedal, võib ta
turvapadja täitumise korral raskelt
viga saada.
•Ärge kinnitage ega asetage ese-
meid turvapatjade katete peale
või lähedale.Eesmiste või külgtur-
vapatjade katete külge või lähedale
asetatud esemed võivad takistada
turvapatjade normaalset tööd.
•Ärge muutke esiistmete ehitust.
Esiistmete ehituse muutmine võib
mõjuda halvasti turvapatjade süs-
teemi andurite või külgturvapatjade
töökorrale.•Ärge pange esiistmete alla
mingeid esemeid.Esiistmete alla
pandud esemed võivad segada
turvapatjade süsteemi andurite
tööd ning kahjustada elektrijuht-
mestikku.
•Ärge hoidke sõidu ajal kunagi
imikut või väikelast oma süles.
Imik või laps võib kokkupõrke korral
raskelt või surmavalt viga saada.
Kõik imikud ja lapsed peavad ole-
ma autosse kinnitatud eakohaste
turvatoolidega või tagaistme turva-
vöödega.
HOIATUS
• Vales asendis või sobimatus
kohas istuv kaassõitja võib
paiskuda täituvale turvapad-
jale liiga lähedale, vastu auto
sisemisi osi või autost välja,
saades üliraskeid või sur-
mavaid kehavigastusi.
• Istuge alati istmepadja keskel
püstise seljatoega istmel, selg
korralikult vastu seljatuge,
ning kinnitage alati oma tur-
vavöö. Jalad pange mugavalt
vastu põrandat.
Teie auto turvasüsteemid
DM eng 3_est_2016_CM (FL).qxd 21.11.2016 23:22 Page 74

375
Teie auto turvasüsteemid

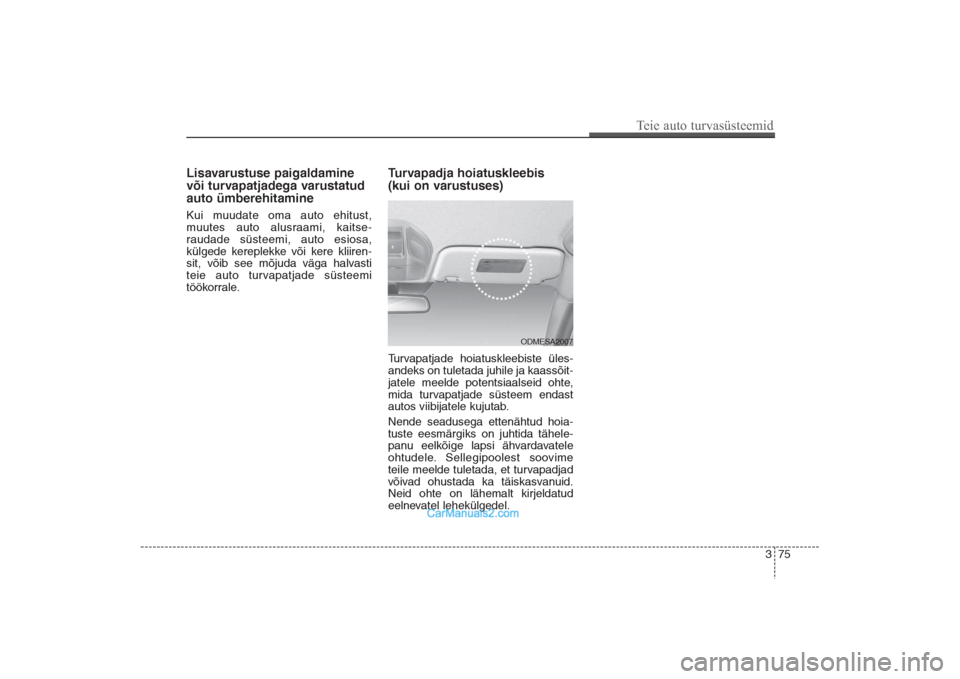

Lisavarustuse paigaldamine
või turvapatjadega varustatud
auto ümberehitamineKui muudate oma auto ehitust,
muutes auto alusraami, kaitse-
raudade süsteemi, auto esiosa,
külgede kereplekke või kere kliiren-
sit, võib see mõjuda väga halvasti
teie auto turvapatjade süsteemi
töökorrale.
Turvapadja hoiatuskleebis
(kui on varustuses)Turvapatjade hoiatuskleebiste üles-
andeks on tuletada juhile ja kaassõit-
jatele meelde potentsiaalseid ohte,
mida turvapatjade süsteem endast
autos viibijatele kujutab.
Nende seadusega ettenähtud hoia-
tuste eesmärgiks on juhtida tähele-
panu eelkõige lapsi ähvardavatele
ohtudele. Sellegipoolest soovime
teile meelde tuletada, et turvapadjad
võivad ohustada ka täiskasvanuid.
Neid ohte on lähemalt kirjeldatud
eelnevatel lehekülgedel.
ODMESA2007
Teie auto turvasüsteemid
DM eng 3_est_2016_CM (FL).qxd 21.11.2016 23:22 Page 75

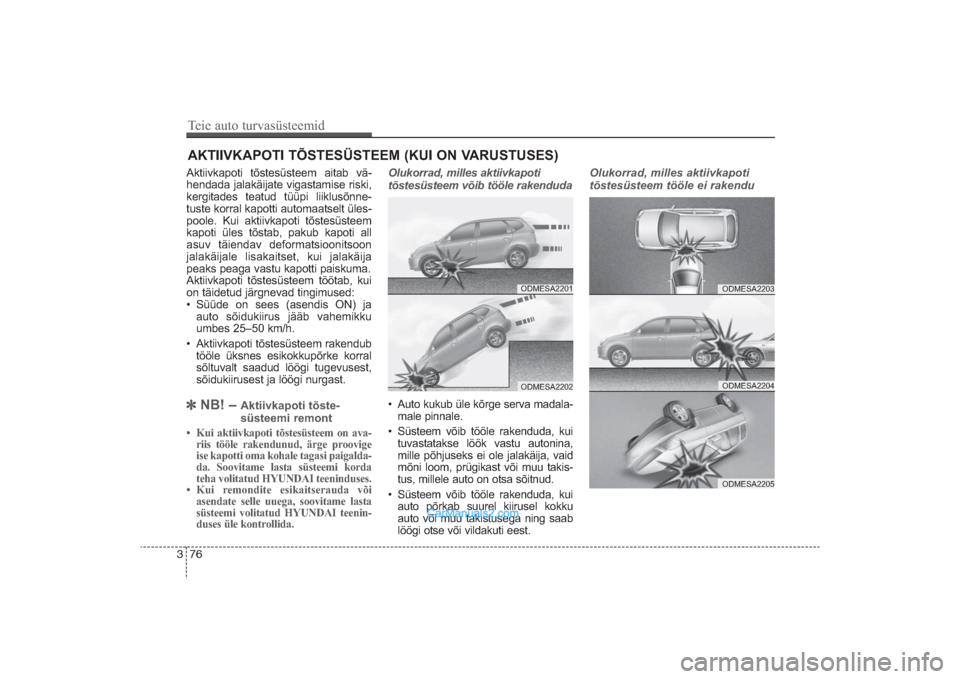

3AKTIIVKAPOTI TÕSTESÜSTEEM (KUI ON VARUSTUSES)Aktiivkapoti tõstesüsteem aitab vä­
hendada jalakäijate vigastamise riski,
kergitades teatud tüüpi liiklusõnne­
tuste korral kapotti automaatselt üles­
poole. Kui aktiivkapoti tõstesüsteem
kapoti üles tõstab, pakub kapoti all
asuv täiendav deformatsioonitsoon
jalakäijale lisakaitset, kui jalakäija
peaks peaga vastu kapotti paiskuma.
Aktiivkapoti tõstesüsteem töötab, kui
on täidetud järgnevad tingimused:
• Süüde on sees (asendis ON) ja
auto sõidukiirus jääb vahemikku
umbes 25–50 km/h.
• Aktiivkapoti tõstesüsteem rakendub
tööle üksnes esikokkupõrke korral
sõltuvalt saadud löögi tugevusest,
sõidukiirusest ja löögi nurgast.
NB! –
Aktiivkapoti tõste­
süsteemi remont
• Kui aktiivkapoti tõstesüsteem on ava­
riis tööle rakendunud, ärge proovige
ise kapotti oma kohale tagasi paigalda­
da. Soovitame lasta süsteemi korda
teha volitatud HYUNDAI teeninduses.
• Kui remondite esikaitserauda või
asendate selle uuega, soovitame lasta
süsteemi volitatud HYUNDAI teenin­
duses üle kontrollida.
Olukorrad, milles aktiivkapoti
tõstesüsteem võib tööle rakenduda• Auto kukub üle kõrge serva madala­
male pinnale.
• Süsteem võib tööle rakenduda, kui
tuvastatakse löök vastu autonina,
mille põhjuseks ei ole jalakäija, vaid
mõni loom, prügikast või muu takis­
tus, millele auto on otsa sõitnud.
• Süsteem võib tööle rakenduda, kui
auto põrkab suurel kiirusel kokku
auto või muu takistusega ning saab
löögi otse või vildakuti eest.
Olukorrad, milles aktiivkapoti
tõstesüsteem tööle ei rakendu
ODMESA2201ODMESA2202
ODMESA2203ODMESA2204ODMESA2205
76Teie auto turvasüsteemid
DM eng 3_est_2016_CM (FL).qxd 21.11.2016 23:22 Page 76

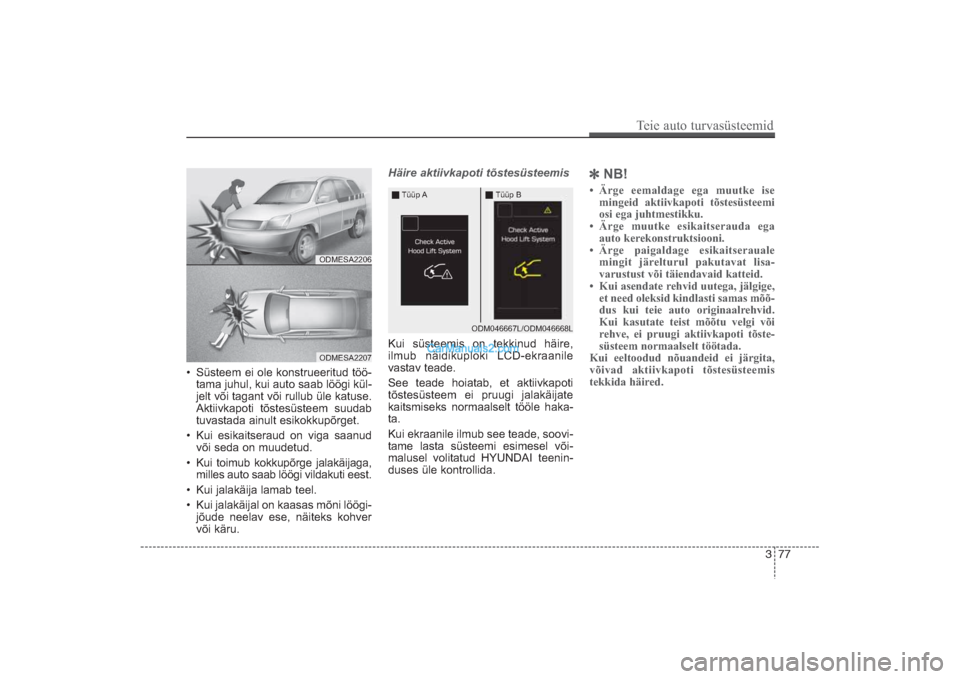

• Süsteem ei ole konstrueeritud töö­
tama juhul, kui auto saab löögi kül­
jelt või tagant või rullub üle katuse.
Aktiivkapoti tõstesüsteem suudab
tuvastada ainult esikokkupõrget.
• Kui esikaitseraud on viga saanud
või seda on muudetud.
• Kui toimub kokkupõrge jalakäijaga,
milles auto saab löögi vildakuti eest.
• Kui jalakäija lamab teel.
• Kui jalakäijal on kaasas mõni löögi­
jõude neelav ese, näiteks kohver
või käru.
Häire aktiivkapoti tõstesüsteemisKui süsteemis on tekkinud häire,
ilmub näidikuploki LCD­ekraanile
vastav teade.
See teade hoiatab, et aktiivkapoti
tõstesüsteem ei pruugi jalakäijate
kaitsmiseks normaalselt tööle haka­
ta.
Kui ekraanile ilmub see teade, soovi­
tame lasta süsteemi esimesel või­
malusel volitatud HYUNDAI teenin­
duses üle kontrollida.

NB!
•Ärge eemaldage ega muutke ise
mingeid aktiivkapoti tõstesüsteemi
osi ega juhtmestikku.•Ärge muutke esikaitserauda ega
auto kerekonstruktsiooni.•Ärge paigaldage esikaitserauale
mingit järelturul pakutavat lisa­
varustust või täiendavaid katteid.•Kui asendate rehvid uutega, jälgige,
et need oleksid kindlasti samas mõõ­
dus kui teie auto originaalrehvid.
Kui kasutate teist mõõtu velgi või
rehve, ei pruugi aktiivkapoti tõste­
süsteem normaalselt töötada.
Kui eeltoodud nõuandeid ei järgita,
võivad aktiivkapoti tõstesüsteemis
tekkida häired.
ODM046667L/ODM046668L Tüüp ATüüp B
ODMESA2206ODMESA2207
Teie auto turvasüsteemid
77 3
DM eng 3_est_2016_CM (FL).qxd 21.11.2016 23:22 Page 77

Teie auto turvasüsteemid78 3
DM eng 3_est_2016_CM (FL).qxd 21.11.2016 23:22 Page 78

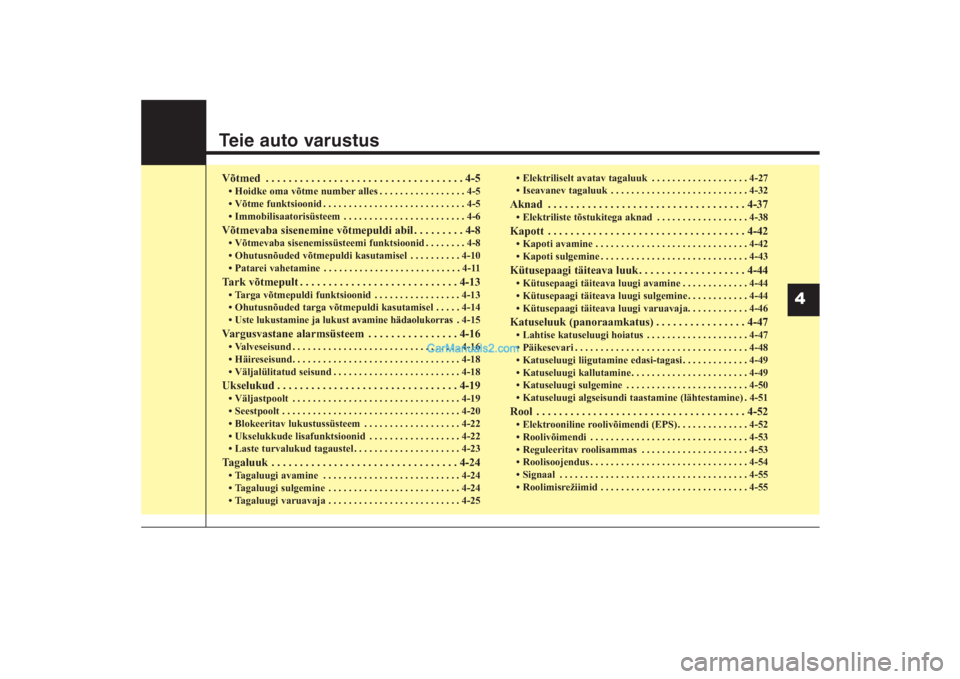

Teie auto varustusVõtmed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­5• Hoidke oma võtme number alles . . . . . . . . . . . . . . . . . 4­5
• Võtme funktsioonid . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­5
• Immobilisaatorisüsteem . . . . . . . . . . . . . . . . . . . . . . . . 4­6Võtmevaba sisenemine võtmepuldi abil . . . . . . . . . 4­8• Võtmevaba sisenemissüsteemi funktsioonid . . . . . . . . 4­8
• Ohutusnõuded võtmepuldi kasutamisel . . . . . . . . . . 4­10
• Patarei vahetamine . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­11Tark võtmepult . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­13• Targa võtmepuldi funktsioonid . . . . . . . . . . . . . . . . . 4­13
• Ohutusnõuded targa võtmepuldi kasutamisel . . . . . 4­14
• Uste lukustamine ja lukust avamine hädaolukorras
. 4­15
Vargusvastane alarmsüsteem . . . . . . . . . . . . . . . . 4­16• Valveseisund . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­16
• Häireseisund. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­18
• Väljalülitatud seisund . . . . . . . . . . . . . . . . . . . . . . . . . 4­18Ukselukud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­19• Väljastpoolt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­19
• Seestpoolt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­20
• Blokeeritav lukustussüsteem . . . . . . . . . . . . . . . . . . . 4­22
• Ukselukkude lisafunktsioonid . . . . . . . . . . . . . . . . . . 4­22
• Laste turvalukud tagaustel . . . . . . . . . . . . . . . . . . . . . 4­23Tagaluuk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­24• Tagaluugi avamine . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­24
• Tagaluugi sulgemine . . . . . . . . . . . . . . . . . . . . . . . . . . 4­24
• Tagaluugi varuavaja . . . . . . . . . . . . . . . . . . . . . . . . . . 4­25• Elektriliselt avatav tagaluuk . . . . . . . . . . . . . . . . . . . 4­27
• Iseavanev tagaluuk . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­32
Aknad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­37• Elektriliste tõstukitega aknad . . . . . . . . . . . . . . . . . . 4­38Kapott . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­42• Kapoti avamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­42
• Kapoti sulgemine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­43Kütusepaagi täiteava luuk . . . . . . . . . . . . . . . . . . . 4­44• Kütusepaagi täiteava luugi avamine . . . . . . . . . . . . . 4­44
• Kütusepaagi täiteava luugi sulgemine . . . . . . . . . . . . 4­44
• Kütusepaagi täiteava luugi varuavaja. . . . . . . . . . . . 4­46Katuseluuk (panoraamkatus) . . . . . . . . . . . . . . . . 4­47• Lahtise katuseluugi hoiatus . . . . . . . . . . . . . . . . . . . . 4­47
• Päikesevari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­48
• Katuseluugi liigutamine edasi­tagasi . . . . . . . . . . . . . 4­49
• Katuseluugi kallutamine . . . . . . . . . . . . . . . . . . . . . . . 4­49
• Katuseluugi sulgemine . . . . . . . . . . . . . . . . . . . . . . . . 4­50
• Katuseluugi algseisundi taastamine (lähtestamine) . 4­51Rool . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­52• Elektrooniline roolivõimendi (EPS). . . . . . . . . . . . . . 4­52
• Roolivõimendi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­53
• Reguleeritav roolisammas . . . . . . . . . . . . . . . . . . . . . 4­53
• Roolisoojendus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­54
• Signaal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­55
• Roolimisrežiimid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­55
4
DM eng 4a_2_est_2016_LM (FL).qxd 5.12.2016 18:37 Page 1

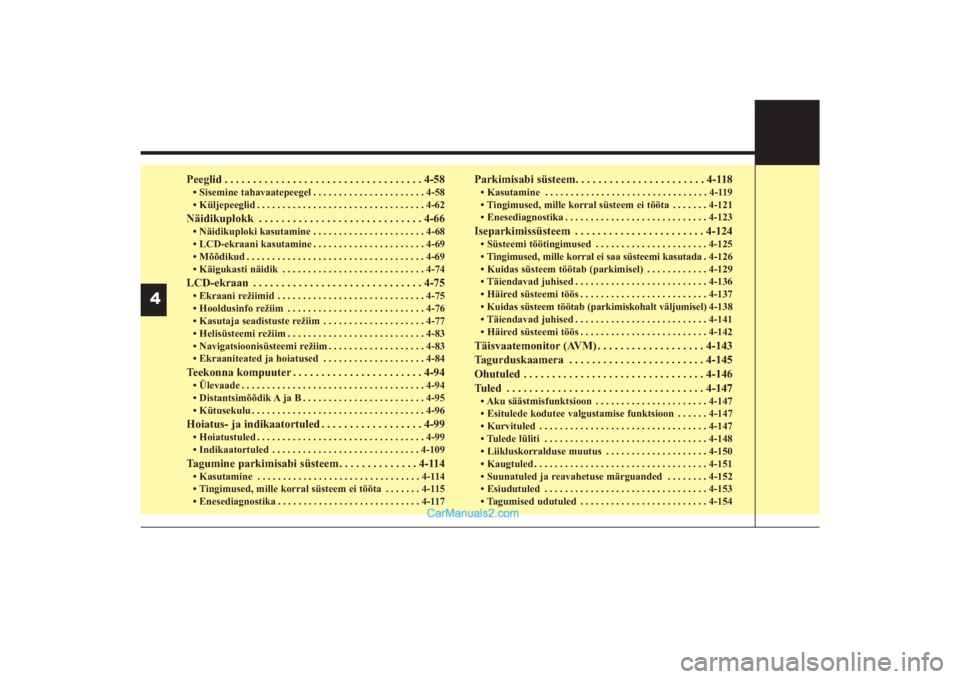

Peeglid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­58• Sisemine tahavaatepeegel . . . . . . . . . . . . . . . . . . . . . . 4­58
• Küljepeeglid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­62Näidikuplokk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­66• Näidikuploki kasutamine . . . . . . . . . . . . . . . . . . . . . . 4­68
• LCD­ekraani kasutamine . . . . . . . . . . . . . . . . . . . . . . 4­69
• Mõõdikud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­69
• Käigukasti näidik . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­74LCD­ekraan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­75• Ekraani režiimid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­75
• Hooldusinfo režiim . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­76
• Kasutaja seadistuste režiim . . . . . . . . . . . . . . . . . . . . 4­77
• Helisüsteemi režiim . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­83
• Navigatsioonisüsteemi režiim . . . . . . . . . . . . . . . . . . . 4­83
• Ekraaniteated ja hoiatused . . . . . . . . . . . . . . . . . . . . 4­84Teekonna kompuuter . . . . . . . . . . . . . . . . . . . . . . . 4­94• Ülevaade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­94
• Distantsimõõdik A ja B . . . . . . . . . . . . . . . . . . . . . . . . 4­95
• Kütusekulu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­96Hoiatus­ ja indikaatortuled . . . . . . . . . . . . . . . . . . 4­99• Hoiatustuled . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­99
• Indikaatortuled . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­109Tagumine parkimisabi süsteem . . . . . . . . . . . . . . 4­114• Kasutamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­114
• Tingimused, mille korral süsteem ei tööta . . . . . . . 4­115
• Enesediagnostika . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­117
Parkimisabi süsteem. . . . . . . . . . . . . . . . . . . . . . . 4­118• Kasutamine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­119
• Tingimused, mille korral süsteem ei tööta . . . . . . . 4­121
• Enesediagnostika . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­123Iseparkimissüsteem . . . . . . . . . . . . . . . . . . . . . . . 4­124• Süsteemi töötingimused . . . . . . . . . . . . . . . . . . . . . . 4­125
• Tingimused, mille korral ei saa süsteemi kasutada . 4­126
• Kuidas süsteem töötab (parkimisel) . . . . . . . . . . . . 4­129
• Täiendavad juhised . . . . . . . . . . . . . . . . . . . . . . . . . . 4­136
• Häired süsteemi töös . . . . . . . . . . . . . . . . . . . . . . . . . 4­137
• Kuidas süsteem töötab (parkimiskohalt väljumisel) 4­138
• Täiendavad juhised . . . . . . . . . . . . . . . . . . . . . . . . . . 4­141
• Häired süsteemi töös . . . . . . . . . . . . . . . . . . . . . . . . . 4­142Täisvaatemonitor (AVM) . . . . . . . . . . . . . . . . . . . 4­143
Tagurduskaamera . . . . . . . . . . . . . . . . . . . . . . . . 4­145
Ohutuled . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­146
Tuled . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­147• Aku säästmisfunktsioon . . . . . . . . . . . . . . . . . . . . . . 4­147
• Esitulede kodutee valgustamise funktsioon . . . . . . 4­147
• Kurvituled . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­147
• Tulede lüliti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­148
• Liikluskorralduse muutus . . . . . . . . . . . . . . . . . . . . 4­150
• Kaugtuled . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­151
• Suunatuled ja reavahetuse märguanded . . . . . . . . 4­152
• Esiudutuled . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4­153
• Tagumised udutuled . . . . . . . . . . . . . . . . . . . . . . . . . 4­154
4DM eng 4a_2_est_2016_LM (FL).qxd 5.12.2016 18:37 Page 2
