2016 TOYOTA LAND CRUISER Manuale duso (in Italian)

7778-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)
8
Se si verifica un problema

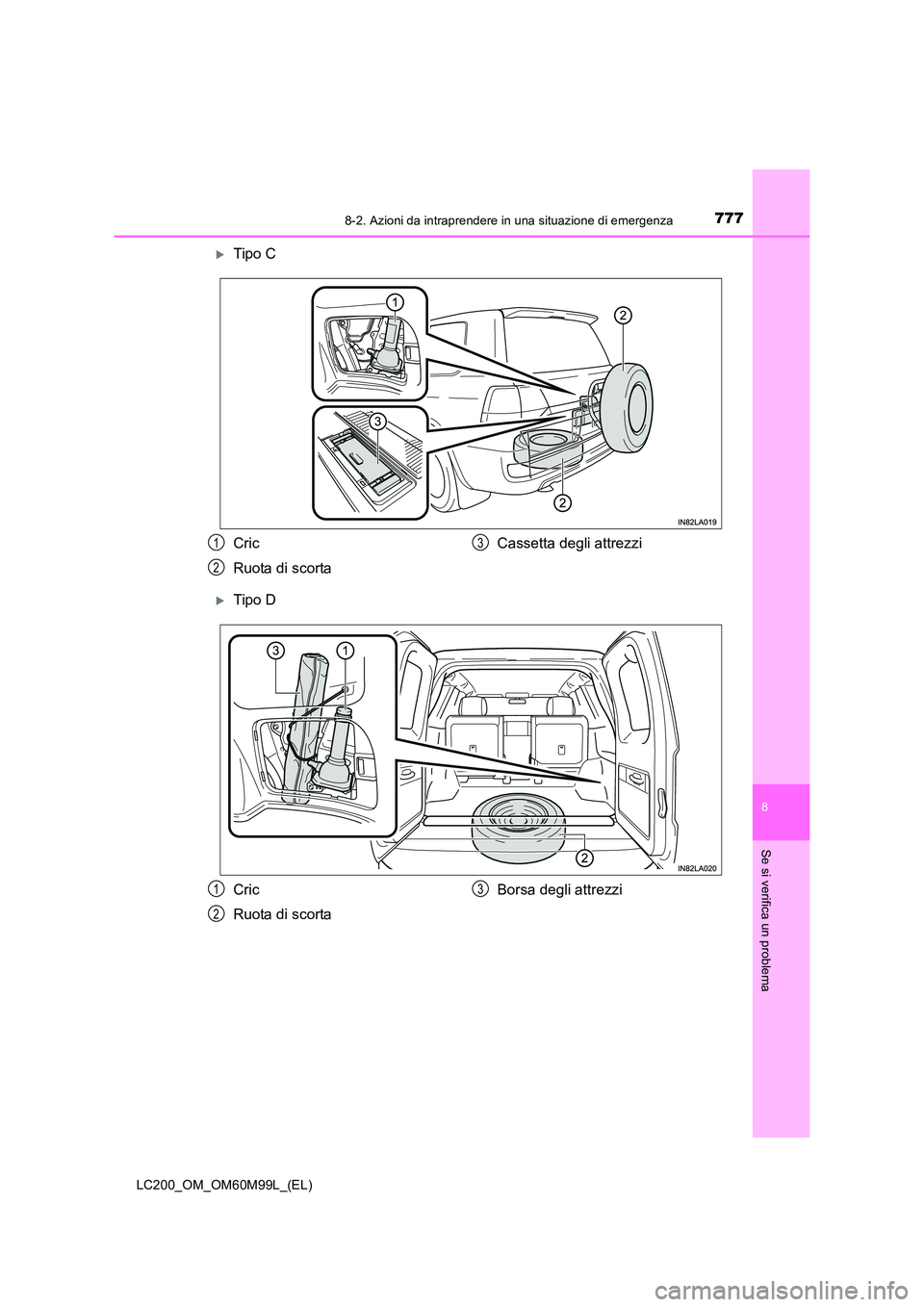

XTipo C
XTipo D
Cric
Ruota di scortaCassetta degli attrezzi1
2
3
Cric
Ruota di scortaBorsa degli attrezzi1
2
3

7788-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)

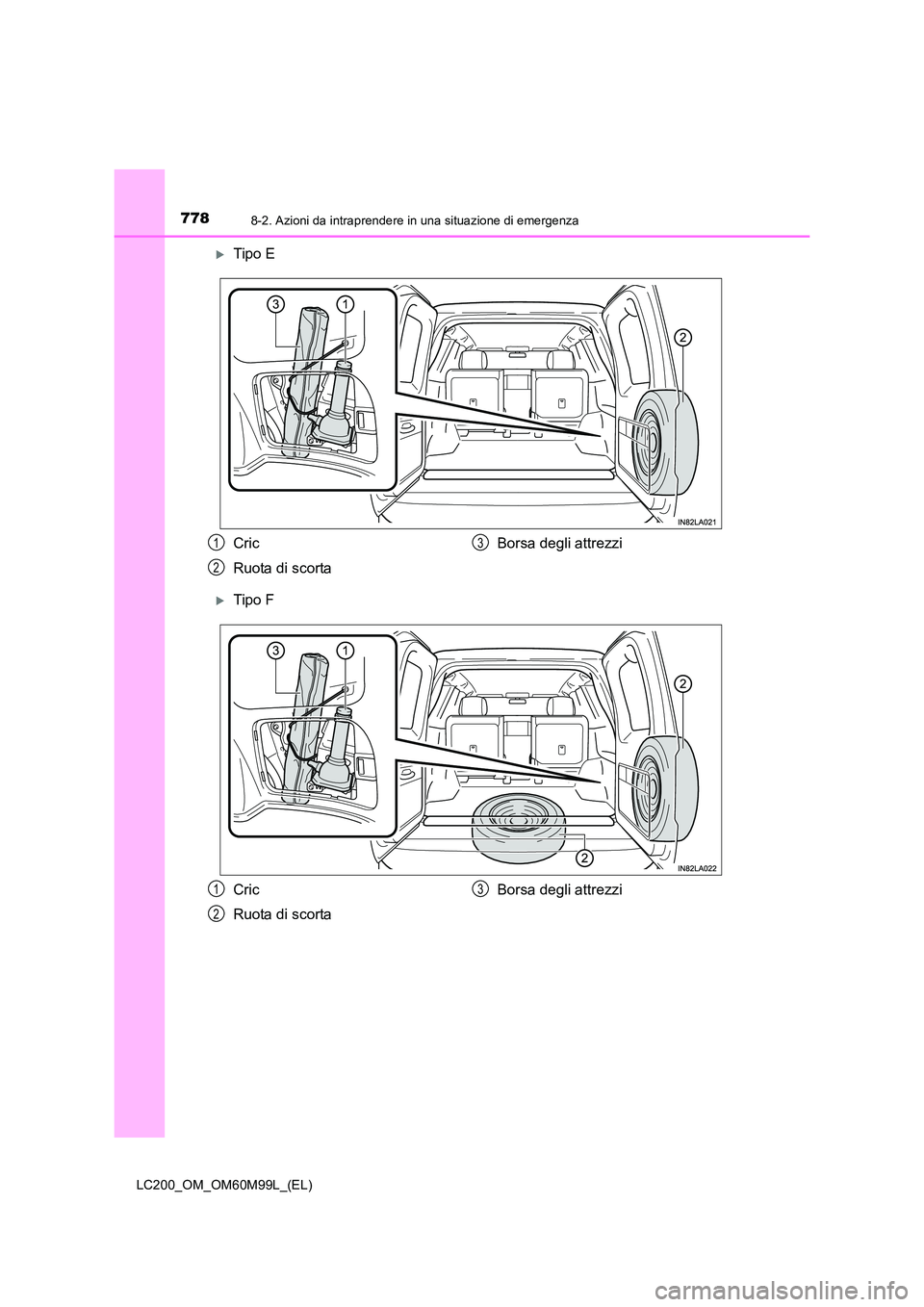

XTipo E
XTipo F
Cric
Ruota di scortaBorsa degli attrezzi1
2
3
Cric
Ruota di scortaBorsa degli attrezzi1
2
3

7798-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)
8
Se si verifica un problema

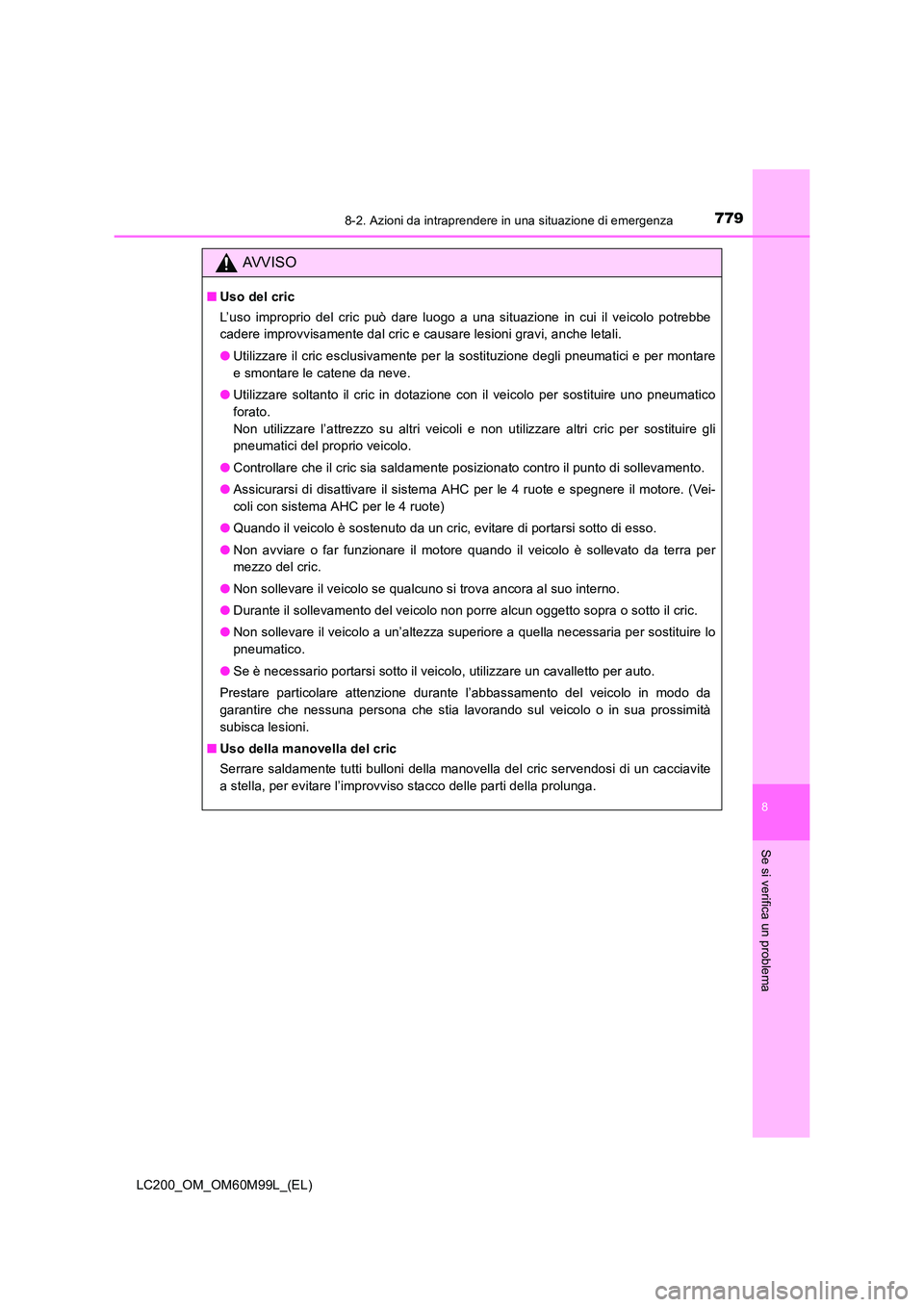

AVVISO
■Uso del cric
L’uso improprio del cric può dare luogo a una situazione in cui il veicolo potrebbe
cadere improvvisamente dal cric e causare lesioni gravi, anche letali.
●Utilizzare il cric esclusivamente per la sostituzione degli pneumatici e per montare
e smontare le catene da neve.
● Utilizzare soltanto il cric in dotazione con il veicolo per sostituire uno pneumatico
forato.
Non utilizzare l’attrezzo su altri veicoli e non utilizzare altri cric per sostituire gli
pneumatici del proprio veicolo.
● Controllare che il cric sia saldamente posizionato contro il punto di sollevamento.
● Assicurarsi di disattivare il sistema AHC per le 4 ruote e spegnere il motore. (Vei-
coli con sistema AHC per le 4 ruote)
● Quando il veicolo è sostenuto da un cric, evitare di portarsi sotto di esso.
● Non avviare o far funzionare il motore quando il veicolo è sollevato da terra per
mezzo del cric.
● Non sollevare il veicolo se qualcuno si trova ancora al suo interno.
● Durante il sollevamento del veicolo non porre alcun oggetto sopra o sotto il cric.
● Non sollevare il veicolo a un’altezza superiore a quella necessaria per sostituire lo
pneumatico.
● Se è necessario portarsi sotto il veicolo, utilizzare un cavalletto per auto.
Prestare particolare attenzione durante l’abbassamento del veicolo in modo da
garantire che nessuna persona che stia lavorando sul veicolo o in sua prossimità
subisca lesioni.
■ Uso della manovella del cric
Serrare saldamente tutti bulloni della manovella del cric servendosi di un cacciavite
a stella, per evitare l’improvviso stacco delle parti della prolunga.

7808-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)

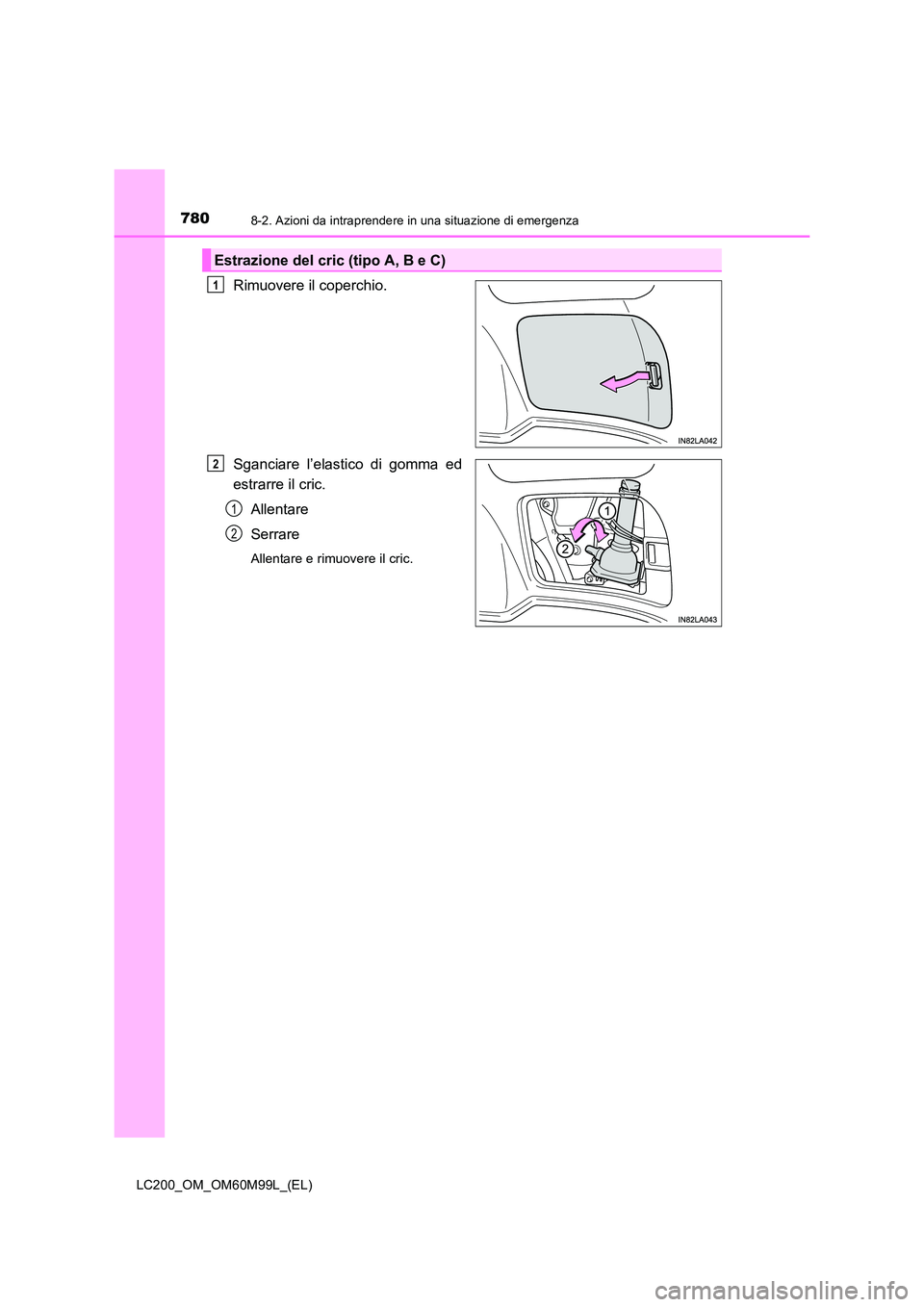

Rimuovere il coperchio.
Sganciare l’elastico di gomma ed
estrarre il cric.Allentare
Serrare
Allentare e rimuovere il cric.
Estrazione del cric (tipo A, B e C)
1
2
1
2

7818-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)
8
Se si verifica un problema

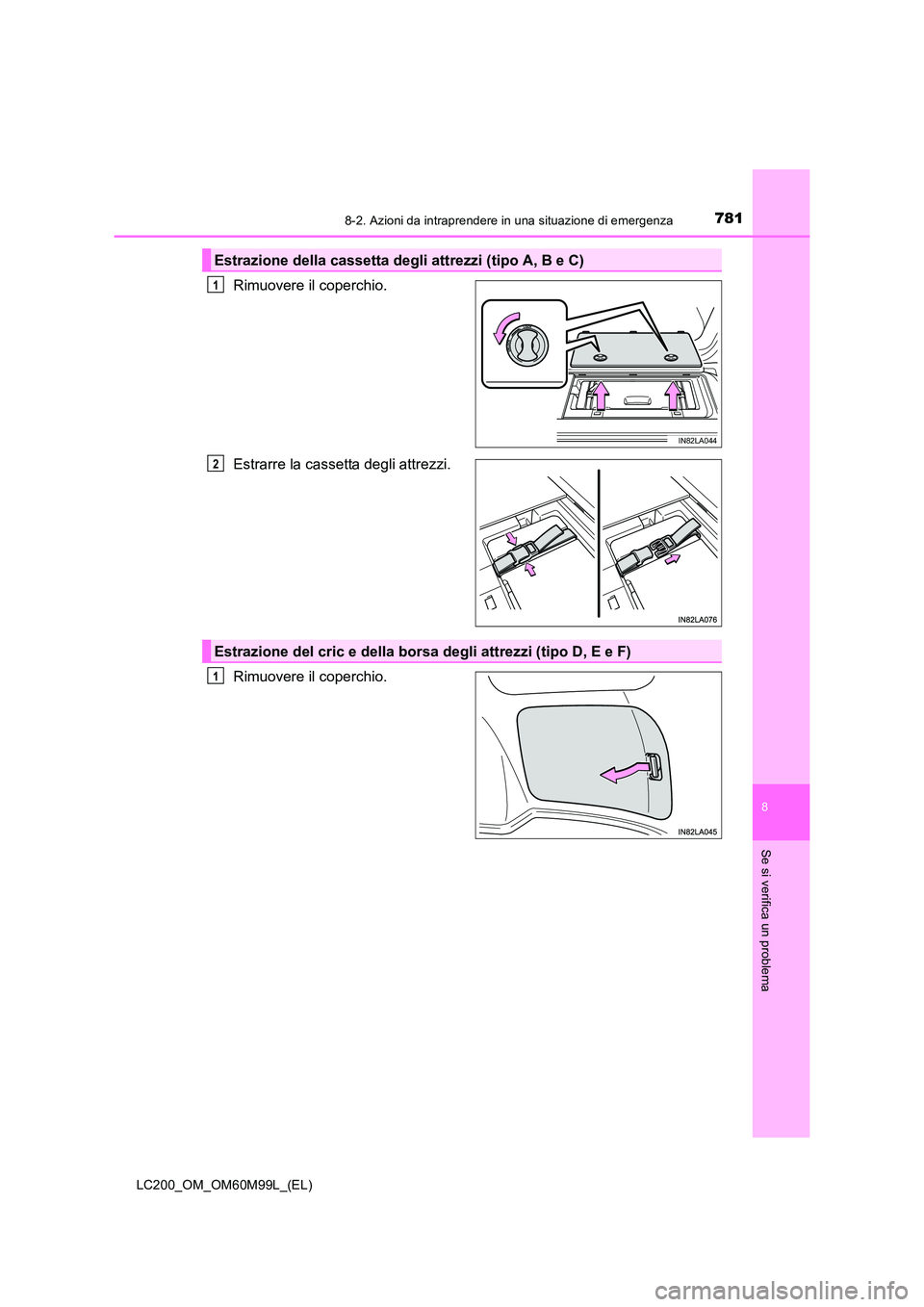

Rimuovere il coperchio.
Estrarre la cassetta degli attrezzi.
Rimuovere il coperchio.
Estrazione della cassetta degli attrezzi (tipo A, B e C)
IN82LA044
1
2
Estrazione del cric e della borsa degli attrezzi (tipo D, E e F)
1

7828-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)

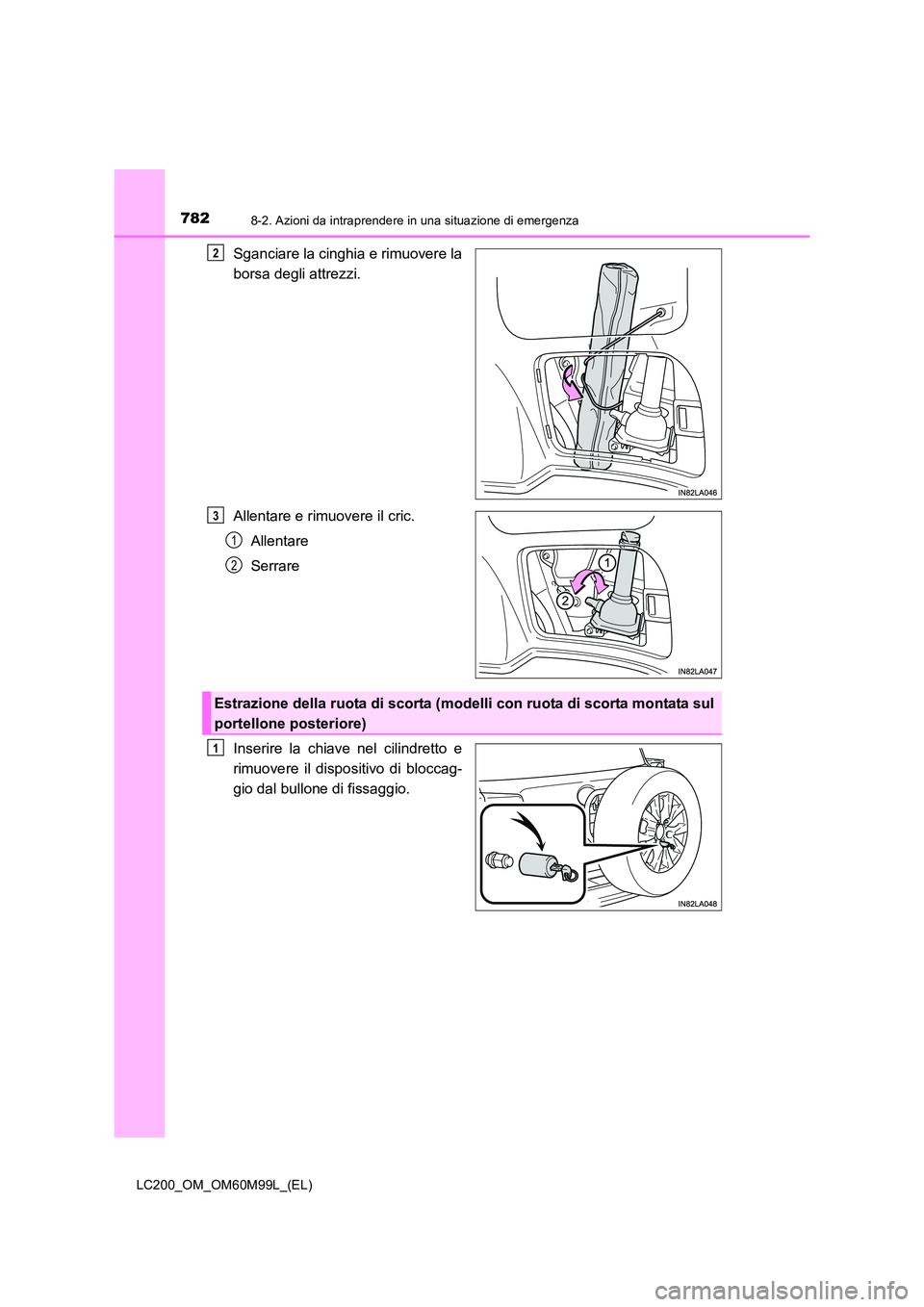

Sganciare la cinghia e rimuovere la
borsa degli attrezzi.
Allentare e rimuovere il cric.Allentare
Serrare
Inserire la chiave nel cilindretto e
rimuovere il dispositivo di bloccag-
gio dal bullone di fissaggio.2
3
1
2
Estrazione della ruota di scorta (modelli con ruota di scorta montata sul
portellone posteriore)
1

7838-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)
8
Se si verifica un problema

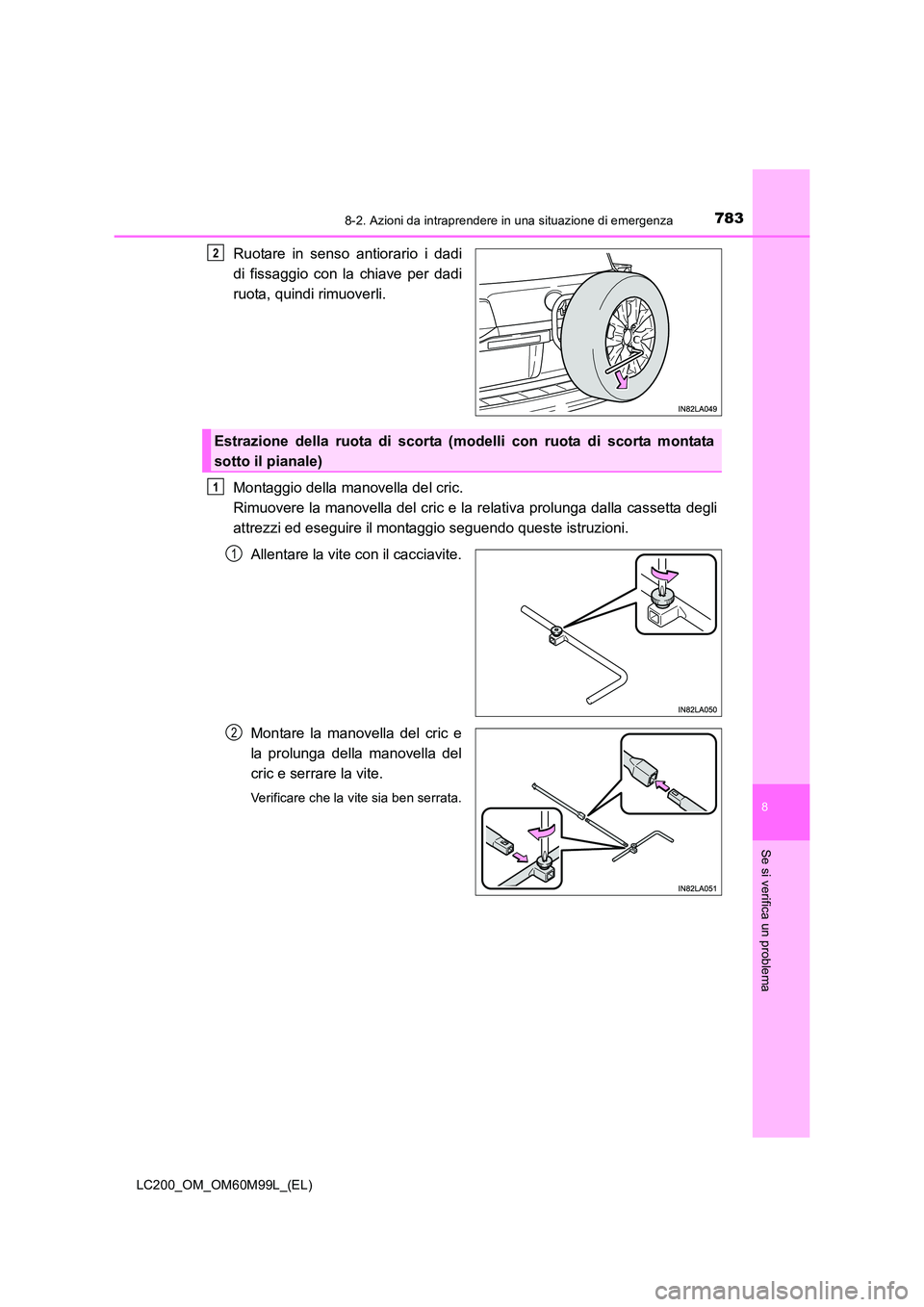

Ruotare in senso antiorario i dadi
di fissaggio con la chiave per dadi
ruota, quindi rimuoverli.
Montaggio della manovella del cric.
Rimuovere la manovella del cric e la relativa prolunga dalla cassetta degli
attrezzi ed eseguire il montaggio seguendo queste istruzioni.Allentare la vite con il cacciavite.
Montare la manovella del cric e
la prolunga della manovella del
cric e serrare la vite.
Verificare che la vite sia ben serrata.
2
Estrazione della ruota di scorta (modelli con ruota di scorta montata
sotto il pianale)
1
1
2

7848-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)

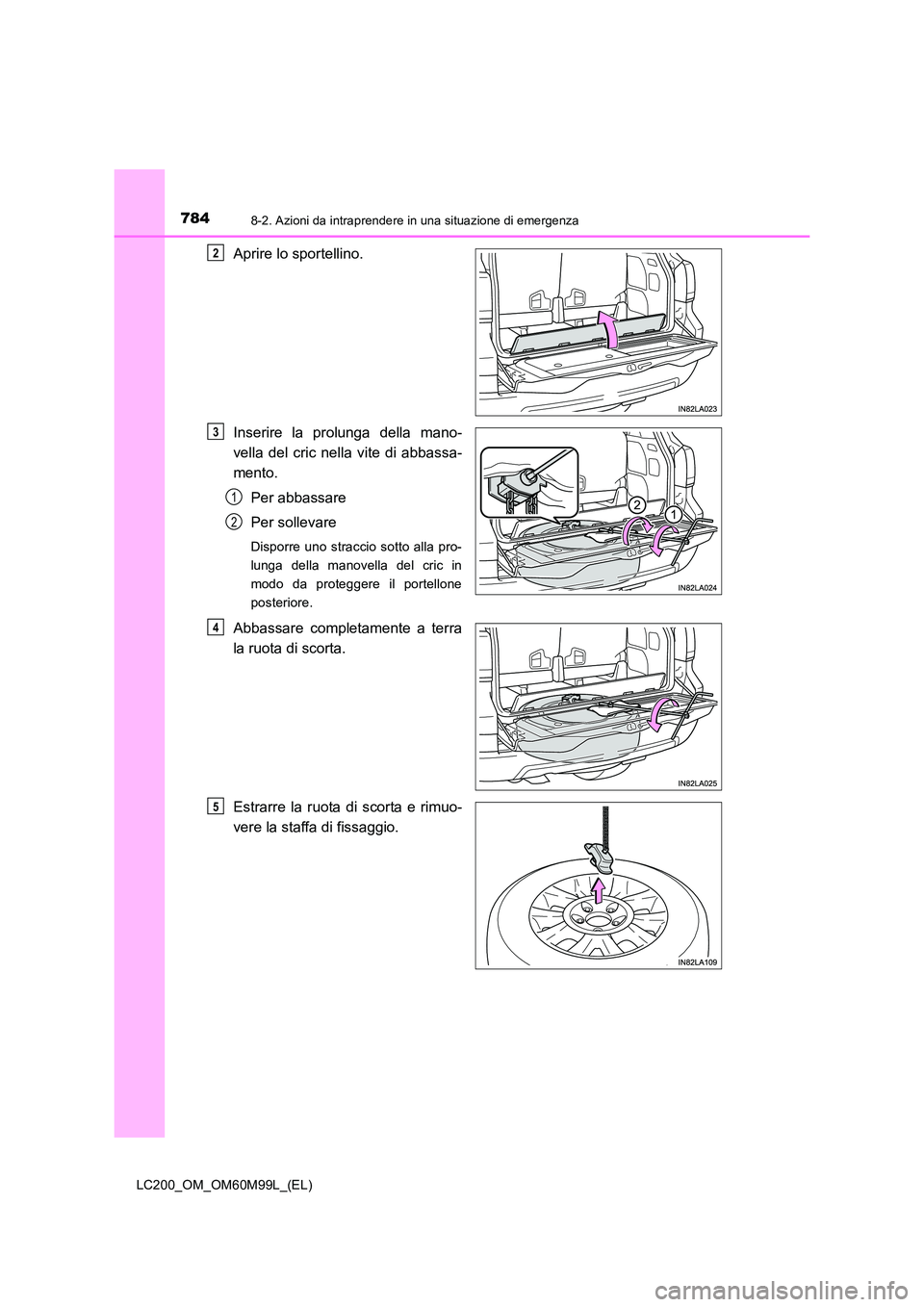

Aprire lo sportellino.
Inserire la prolunga della mano-
vella del cric nella vite di abbassa-
mento.Per abbassare
Per sollevare
Disporre uno straccio sotto alla pro-
lunga della manovella del cric in
modo da proteggere il portellone
posteriore.
Abbassare completamente a terra
la ruota di scorta.
Estrarre la ruota di scorta e rimuo-
vere la staffa di fissaggio.
2
3
1
2
4
5
