2016 TOYOTA LAND CRUISER Manuale duso (in Italian)

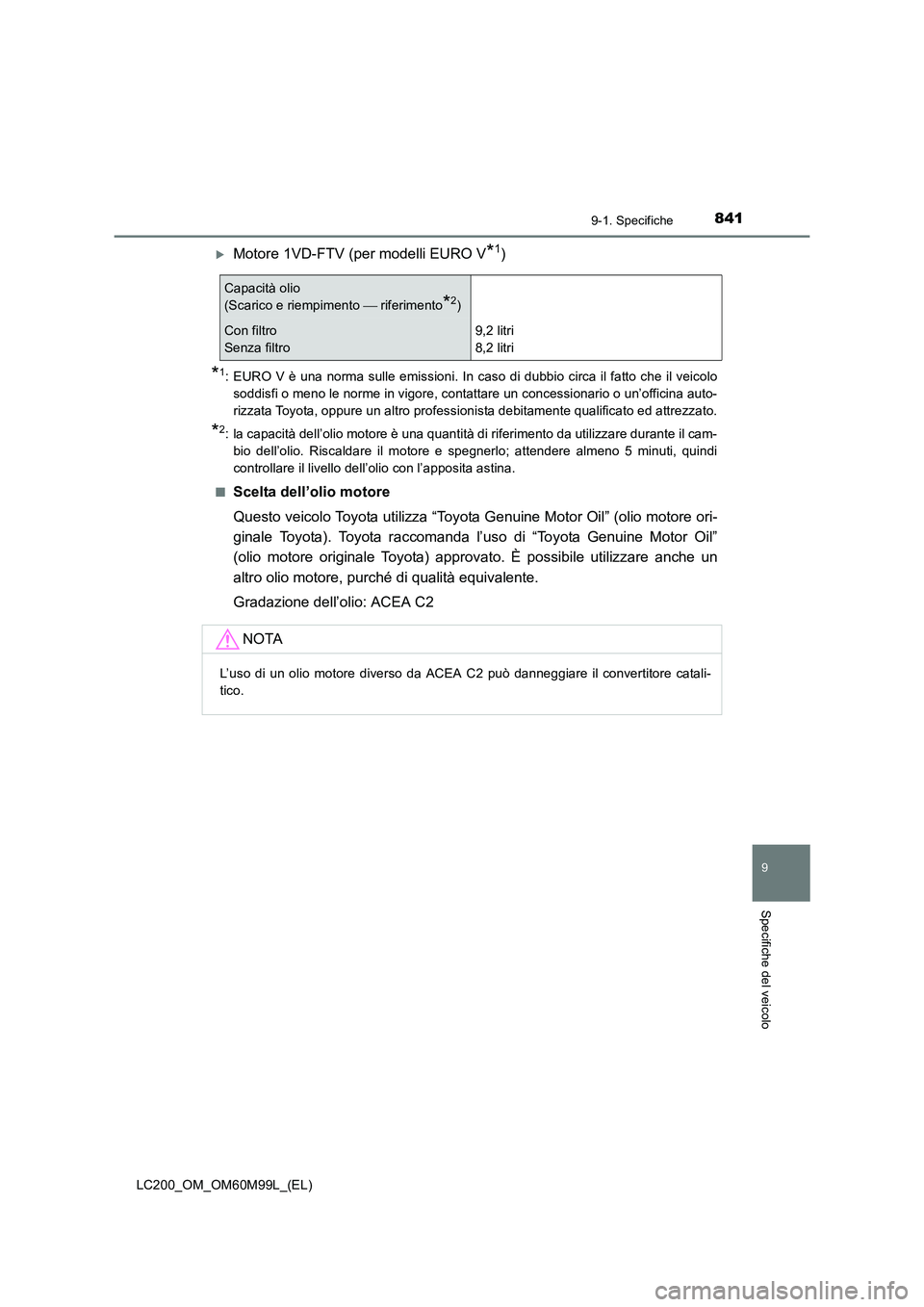

8419-1. Specifiche
LC200_OM_OM60M99L_(EL)
9
Specifiche del veicolo
XMotore 1VD-FTV (per modelli EURO V*1)
*1: EURO V è una norma sulle emissioni. In caso di dubbio circa il fatto che il veicolosoddisfi o meno le norme in vigore, contattare un concessionario o un’officina auto-
rizzata Toyota, oppure un altro professionista debitamente qualificato ed attrezzato.
*2: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-bio dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi
controllare il livello dell’olio con l’apposita astina.
■
Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Toyota raccomanda l’uso di “Toyota Genuine Motor Oil”
(olio motore originale Toyota) approvato. È possibile utilizzare anche un
altro olio motore, purché di qualità equivalente.
Gradazione dell’olio: ACEA C2
Capacità olio
(Scarico e riempimento  riferimento
*2)
Con filtro
Senza filtro9,2 litri
8,2 litri
NOTA
L’uso di un olio motore diverso da ACEA C2 può danneggiare il convertitore catali-
tico.

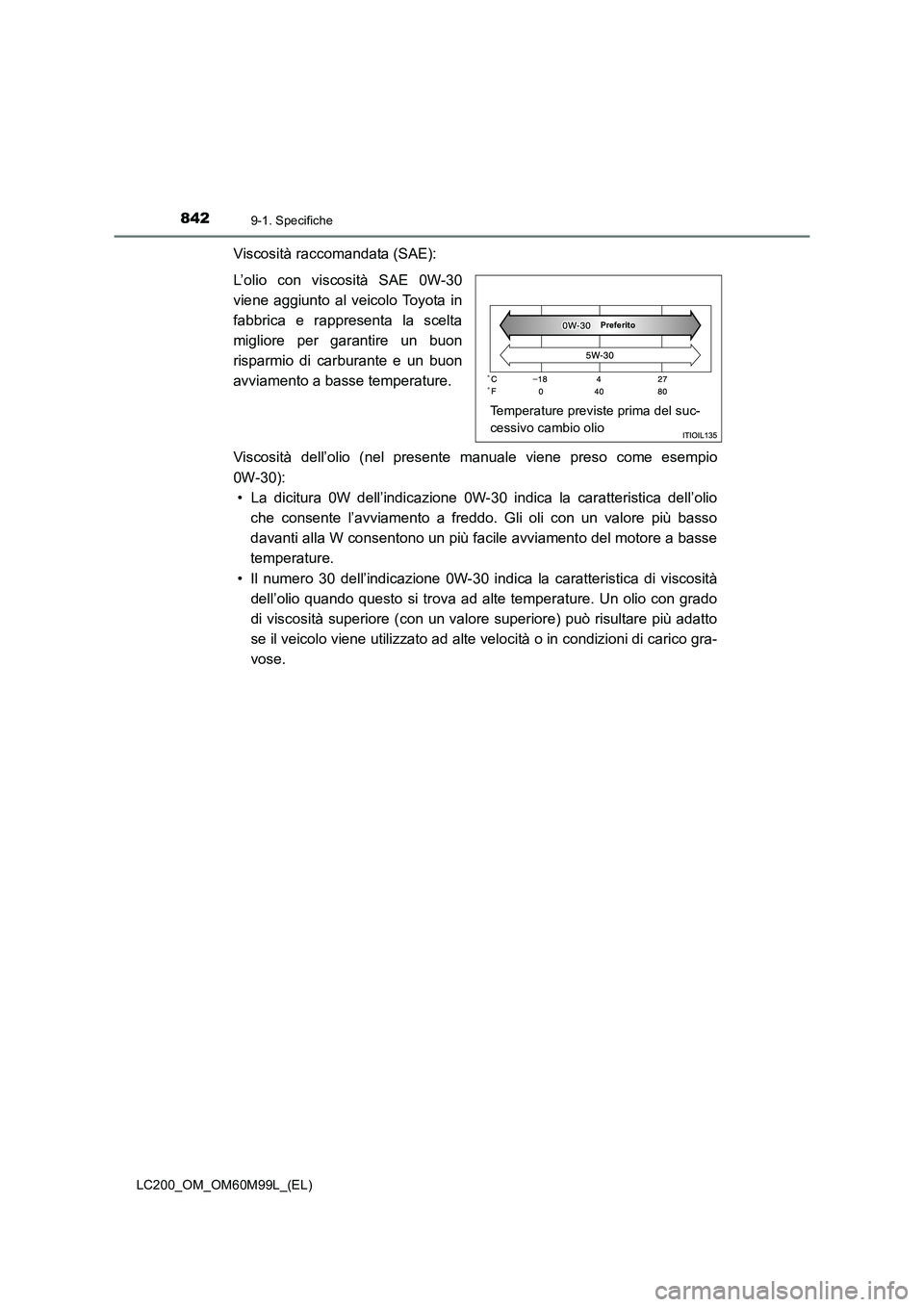

8429-1. Specifiche
LC200_OM_OM60M99L_(EL)
Viscosità raccomandata (SAE):
L’olio con viscosità SAE 0W-30
viene aggiunto al veicolo Toyota in
fabbrica e rappresenta la scelta
migliore per garantire un buon
risparmio di carburante e un buon
avviamento a basse temperature.
Viscosità dell’olio (nel presente manuale viene preso come esempio
0W-30):• La dicitura 0W dell’indicazione 0W-30 indica la caratteristica dell’olio che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 30 dell’indicazione 0W-30 indi ca la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Temperature previste prima del suc-
cessivo cambio olio
Preferito

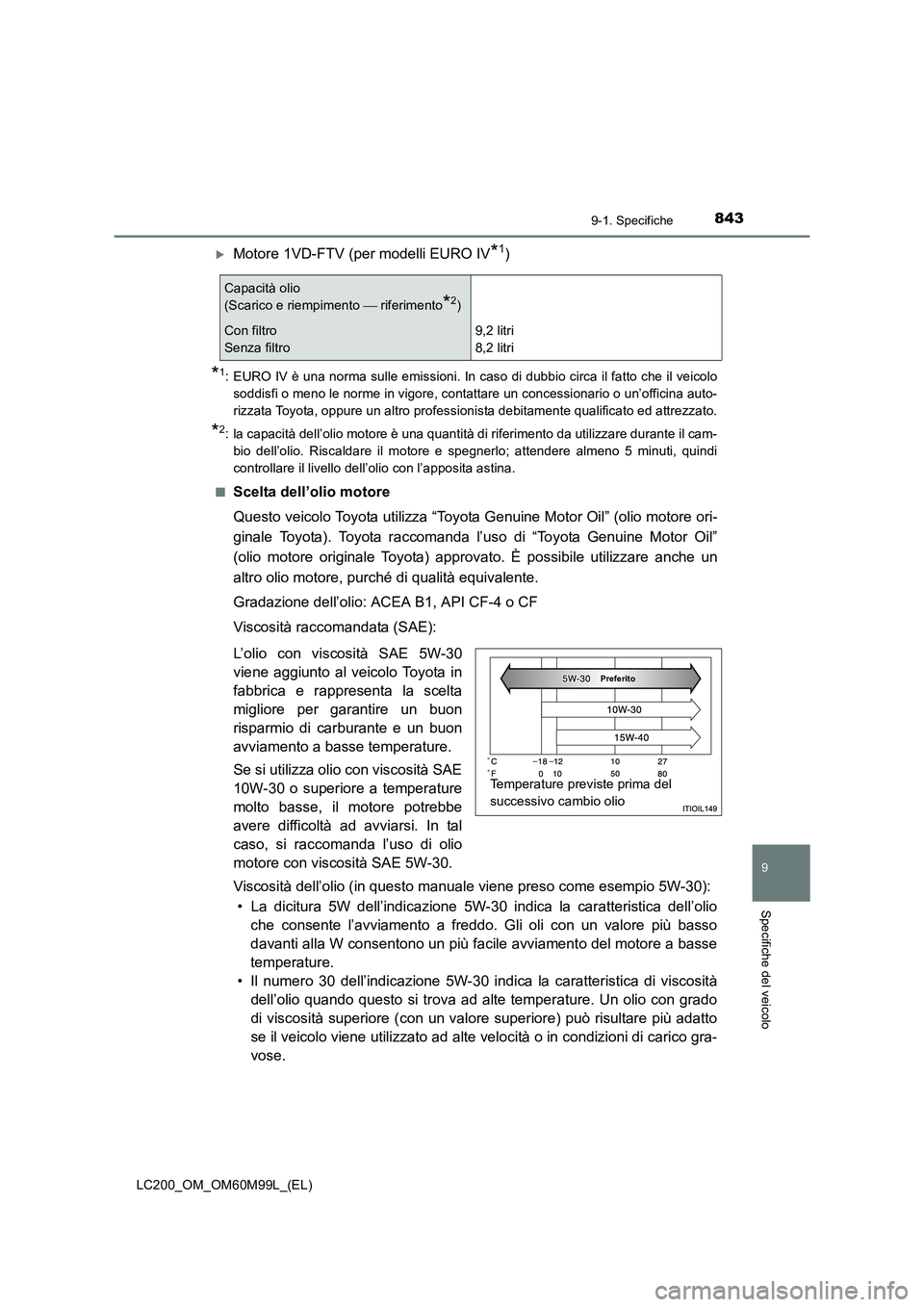

8439-1. Specifiche
LC200_OM_OM60M99L_(EL)
9
Specifiche del veicolo
XMotore 1VD-FTV (per modelli EURO IV*1)
*1: EURO IV è una norma sulle emissioni. In caso di dubbio circa il fatto che il veicolosoddisfi o meno le norme in vigore, contattare un concessionario o un’officina auto-
rizzata Toyota, oppure un altro professionista debitamente qualificato ed attrezzato.
*2: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-bio dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi
controllare il livello dell’olio con l’apposita astina.
■
Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Toyota raccomanda l’uso di “Toyota Genuine Motor Oil”
(olio motore originale Toyota) approvato. È possibile utilizzare anche un
altro olio motore, purché di qualità equivalente.
Gradazione dell’olio: ACEA B1, API CF-4 o CF
Viscosità raccomandata (SAE):
L’olio con viscosità SAE 5W-30
viene aggiunto al veicolo Toyota in
fabbrica e rappresenta la scelta
migliore per garantire un buon
risparmio di carburante e un buon
avviamento a basse temperature.
Se si utilizza olio con viscosità SAE
10W-30 o superiore a temperature
molto basse, il motore potrebbe
avere difficoltà ad avviarsi. In tal
caso, si raccomanda l’uso di olio
motore con viscosità SAE 5W-30.
Viscosità dell’olio (in questo manuale viene preso come esempio 5W-30): • La dicitura 5W dell’indicazione 5W-30 indica la caratteristica dell’olio che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 30 dell’indicazione 5W-30 indi ca la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Capacità olio
(Scarico e riempimento  riferimento
*2)
Con filtro
Senza filtro9,2 litri
8,2 litri
Temperature previste prima del
successivo cambio olio
Preferito

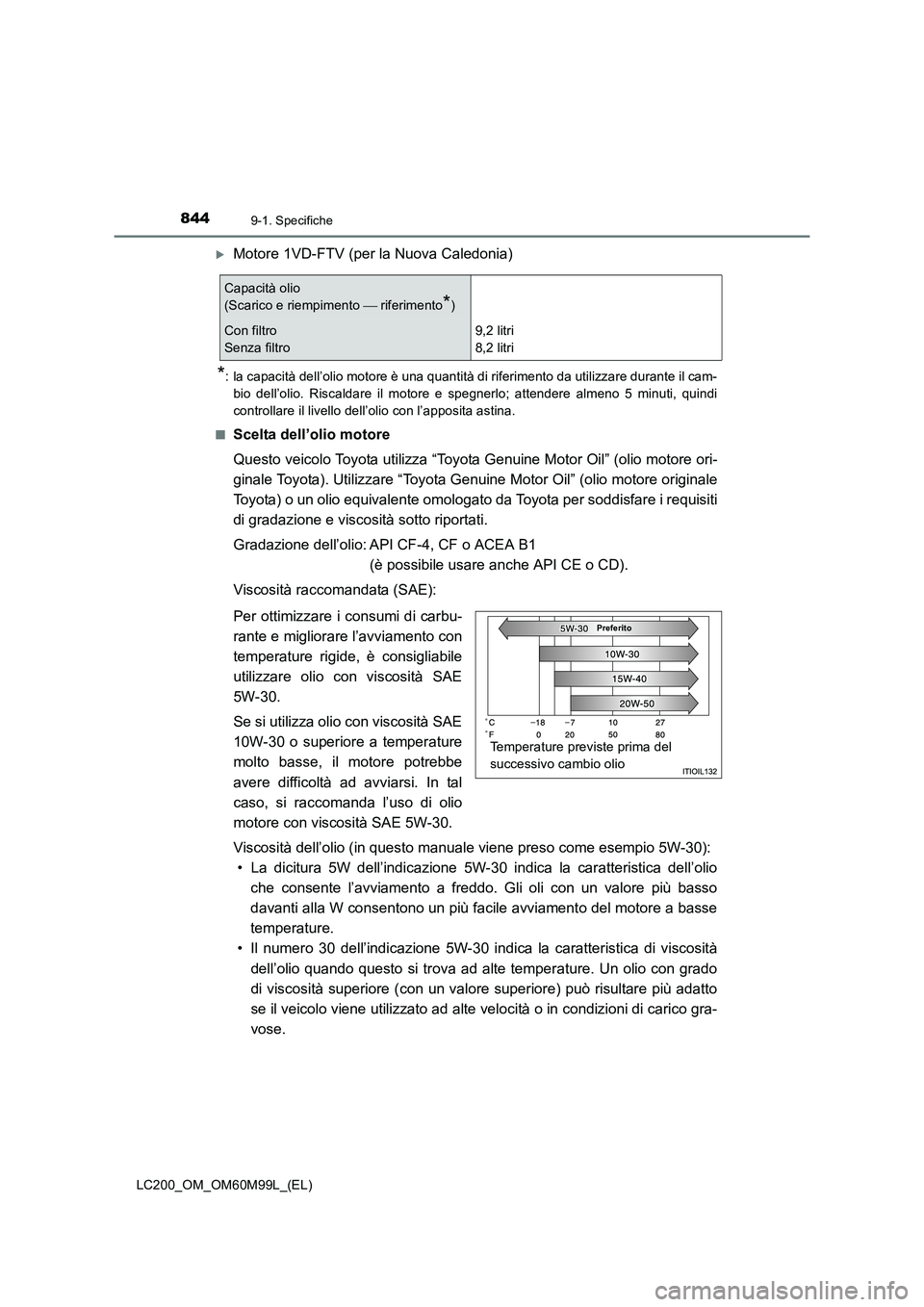

8449-1. Specifiche
LC200_OM_OM60M99L_(EL)
XMotore 1VD-FTV (per la Nuova Caledonia)
*: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-bio dell’olio. Riscaldare il motore e spegnerlo; attendere almeno 5 minuti, quindi
controllare il livello dell’olio con l’apposita astina.
■
Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Utilizzare “Toyota Genuine Motor Oil” (olio motore originale
Toyota) o un olio equivalente omologato da Toyota per soddisfare i requisiti
di gradazione e viscosità sotto riportati.
Gradazione dell’olio: API CF-4, CF o ACEA B1 (è possibile usare anche API CE o CD).
Viscosità raccomandata (SAE):
Per ottimizzare i consumi di carbu-
rante e migliorare l’avviamento con
temperature rigide, è consigliabile
utilizzare olio con viscosità SAE
5W-30.
Se si utilizza olio con viscosità SAE
10W-30 o superiore a temperature
molto basse, il motore potrebbe
avere difficoltà ad avviarsi. In tal
caso, si raccomanda l’uso di olio
motore con viscosità SAE 5W-30.
Viscosità dell’olio (in questo manuale viene preso come esempio 5W-30): • La dicitura 5W dell’indicazione 5W-30 indica la caratteristica dell’olio che consente l’avviamento a freddo. Gli oli con un valore più basso
davanti alla W consentono un più facile avviamento del motore a basse
temperature.
• Il numero 30 dell’indicazione 5W-30 indi ca la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Capacità olio
(Scarico e riempimento  riferimento
*)
Con filtro
Senza filtro9,2 litri
8,2 litri
Temperature previste prima del
successivo cambio olio
Preferito

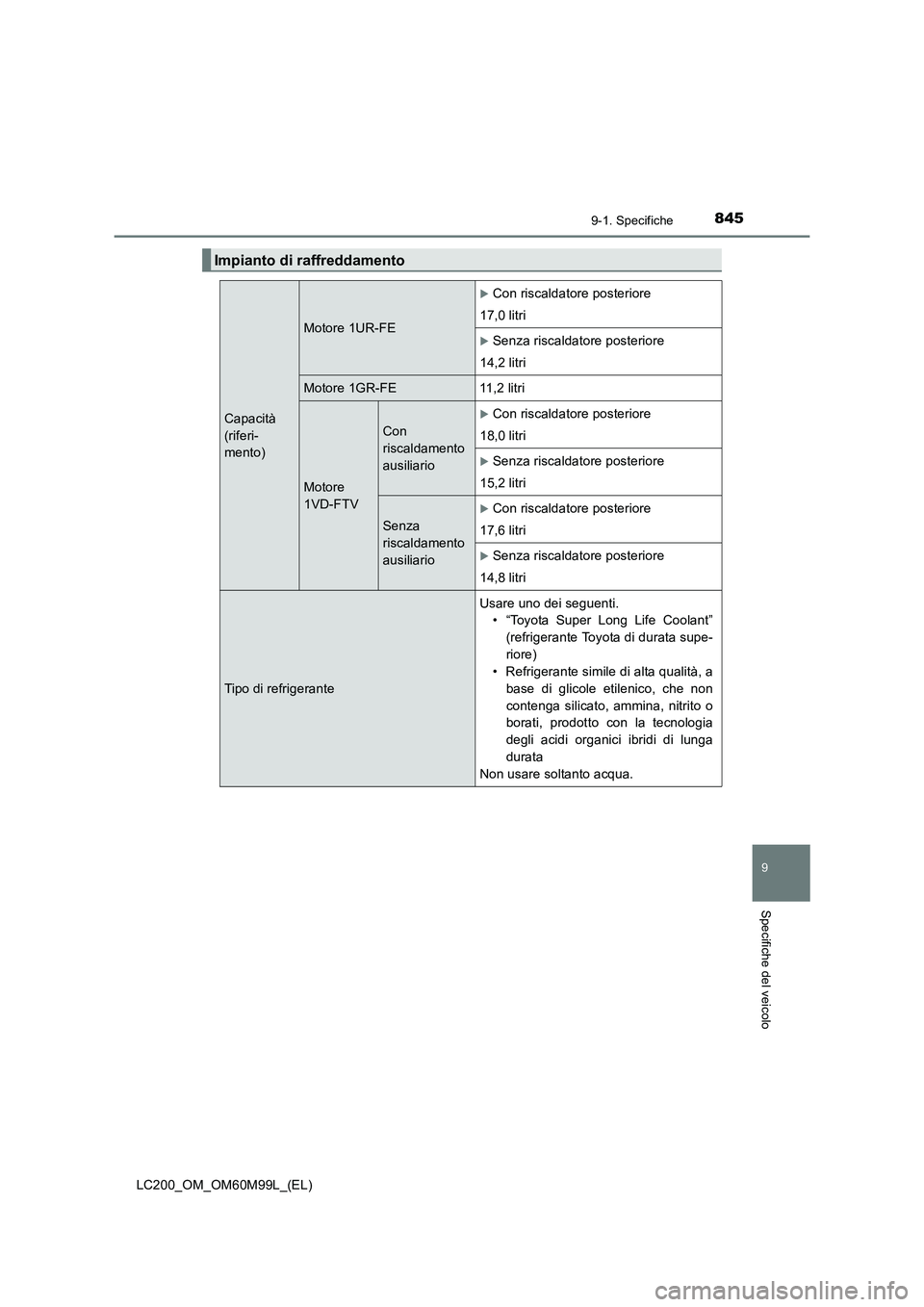

8459-1. Specifiche
LC200_OM_OM60M99L_(EL)
9
Specifiche del veicolo
Impianto di raffreddamento
Capacità
(riferi-
mento)
Motore 1UR-FE
XCon riscaldatore posteriore
17,0 litri
XSenza riscaldatore posteriore
14,2 litri
Motore 1GR-FE 11,2 litri
Motore
1VD-FTV
Con
riscaldamento
ausiliario
XCon riscaldatore posteriore
18,0 litri
XSenza riscaldatore posteriore
15,2 litri
Senza
riscaldamento
ausiliario
XCon riscaldatore posteriore
17,6 litri
XSenza riscaldatore posteriore
14,8 litri
Tipo di refrigerante Usare uno dei seguenti.
• “Toyota Super Long Life Coolant”
(refrigerante Toyota di durata supe-
riore)
• Refrigerante simile di alta qualità, a
base di glicole etilenico, che non
contenga silicato, ammina, nitrito o
borati, prodotto con la tecnologia
degli acidi organici ibridi di lunga
durata
Non usare soltanto acqua.

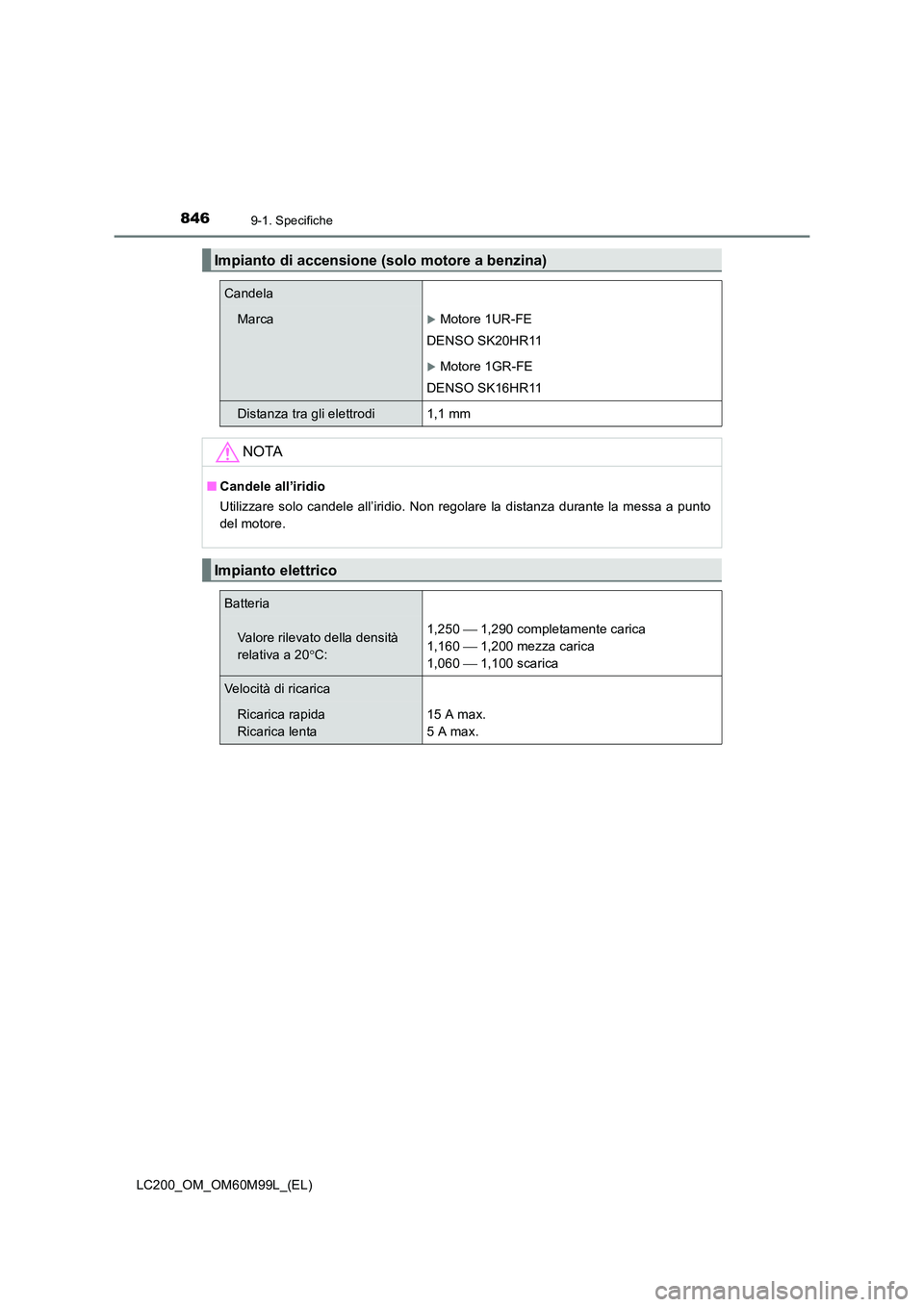

8469-1. Specifiche
LC200_OM_OM60M99L_(EL)
Impianto di accensione (solo motore a benzina)
Candela
MarcaXMotore 1UR-FE
DENSO SK20HR11
XMotore 1GR-FE
DENSO SK16HR11
Distanza tra gli elettrodi1,1 mm
NOTA
■ Candele all’iridio
Utilizzare solo candele all’iridio. Non regolare la distanza durante la messa a punto
del motore.
Impianto elettrico
Batteria
Valore rilevato della densità
relativa a 20 °C: 1,250
 1,290 completamente carica
1,160  1,200 mezza carica
1,060  1,100 scarica
Velocità di ricarica
Ricarica rapida
Ricarica lenta 15 A max.
5 A max.

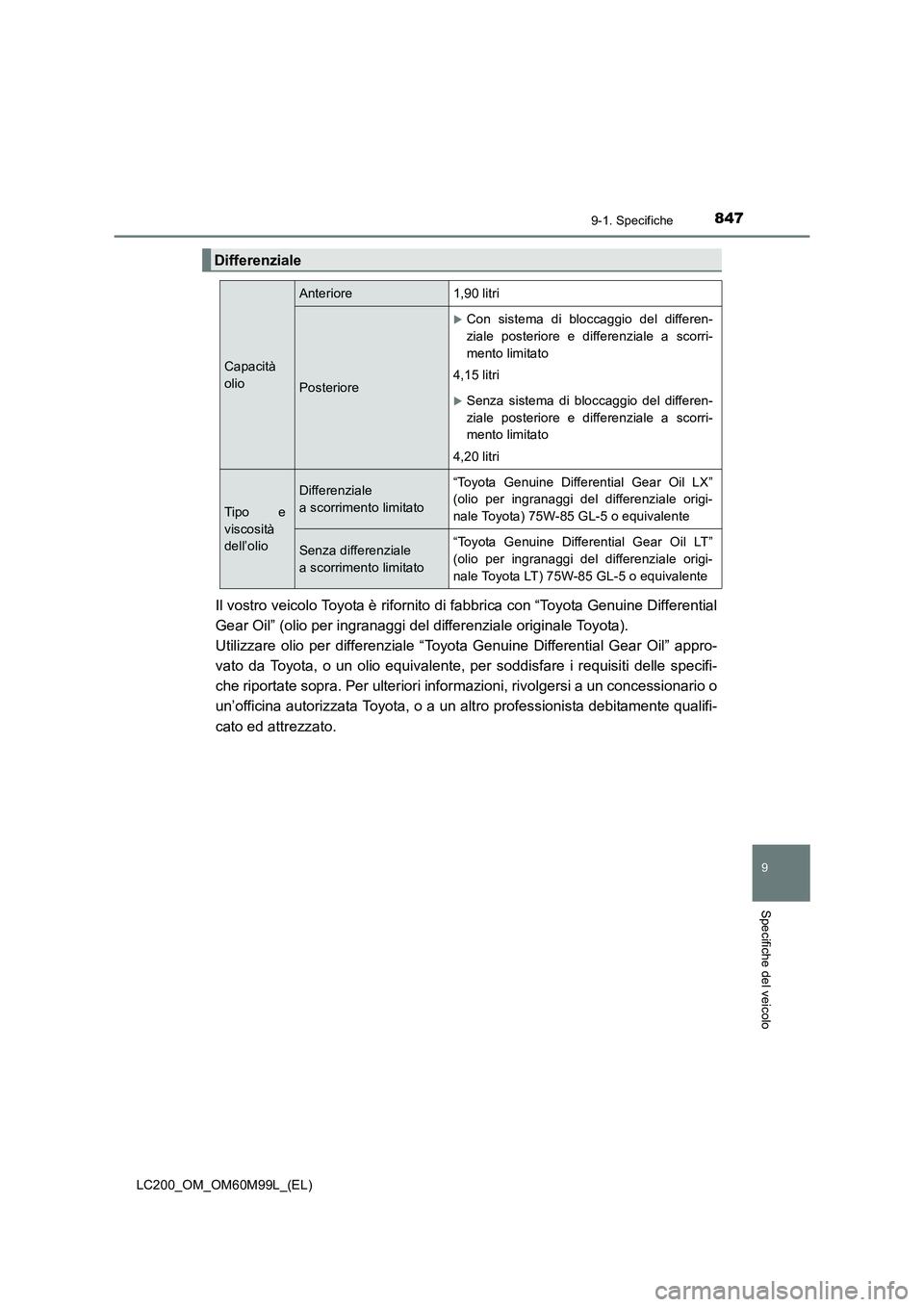

8479-1. Specifiche
LC200_OM_OM60M99L_(EL)
9
Specifiche del veicolo
Il vostro veicolo Toyota è rifornito di fabbrica con “Toyota Genuine Differential
Gear Oil” (olio per ingranaggi del differenziale originale Toyota).
Utilizzare olio per differenziale “Toyota Genuine Differential Gear Oil” appro-
vato da Toyota, o un olio equivalente, per soddisfare i requisiti delle specifi-
che riportate sopra. Per ulteriori inform azioni, rivolgersi a un concessionario o
un’officina autorizzata Toyota, o a un altro professionista debitamente qualifi-
cato ed attrezzato.
Differenziale
Capacità
olio
Anteriore1,90 litri
Posteriore
XCon sistema di bloccaggio del differen-
ziale posteriore e differenziale a scorri-
mento limitato
4,15 litri
XSenza sistema di bloccaggio del differen-
ziale posteriore e differenziale a scorri-
mento limitato
4,20 litri
Tipo e
viscosità
dell’olio
Differenziale
a scorrimento limitato“Toyota Genuine Differential Gear Oil LX”
(olio per ingranaggi del differenziale origi-
nale Toyota) 75W-85 GL-5 o equivalente
Senza differenziale
a scorrimento limitato“Toyota Genuine Differential Gear Oil LT”
(olio per ingranaggi del differenziale origi-
nale Toyota LT) 75W-85 GL-5 o equivalente

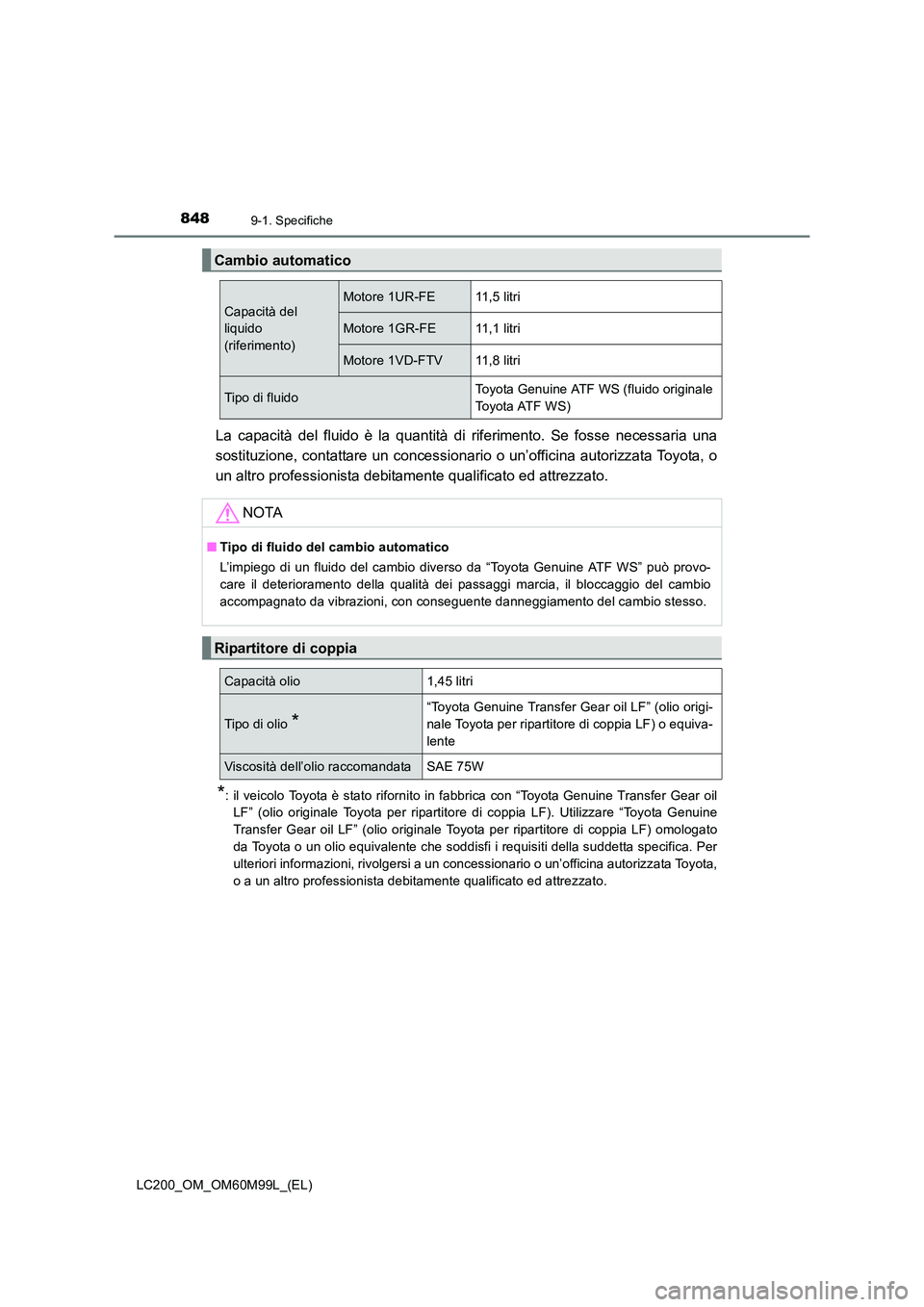

8489-1. Specifiche
LC200_OM_OM60M99L_(EL)
La capacità del fluido è la quantità di riferimento. Se fosse necessaria una
sostituzione, contattare un concessionario o un’officina autorizzata Toyota, o
un altro professionista debitamente qualificato ed attrezzato.
*: il veicolo Toyota è stato rifornito in fabbrica con “Toyota Genuine Transfer Gear oil LF” (olio originale Toyota per ripartitore di coppia LF). Utilizzare “Toyota Genuine
Transfer Gear oil LF” (olio originale Toyota per ripartitore di coppia LF) omologato
da Toyota o un olio equivalente che soddisfi i requisiti della suddetta specifica. Per
ulteriori informazioni, rivolgersi a un concessionario o un’officina autorizzata Toyota,
o a un altro professionista debitamente qualificato ed attrezzato.
Cambio automatico
Capacità del
liquido
(riferimento)Motore 1UR-FE11,5 litri
Motore 1GR-FE11,1 litri
Motore 1VD-FTV11,8 litri
Tipo di fluidoToyota Genuine ATF WS (fluido originale
Toyota ATF WS)
NOTA
■ Tipo di fluido del cambio automatico
L’impiego di un fluido del cambio diverso da “Toyota Genuine ATF WS” può provo-
care il deterioramento della qualità dei passaggi marcia, il bloccaggio del cambio
accompagnato da vibrazioni, con conseguente danneggiamento del cambio stesso.
Ripartitore di coppia
Capacità olio1,45 litri
Tipo di olio *
“Toyota Genuine Transfer Gear oil LF” (olio origi-
nale Toyota per ripartitore di coppia LF) o equiva-
lente
Viscosità dell’olio raccomandataSAE 75W
