2016 TOYOTA LAND CRUISER Manuale duso (in Italian)

7377-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura

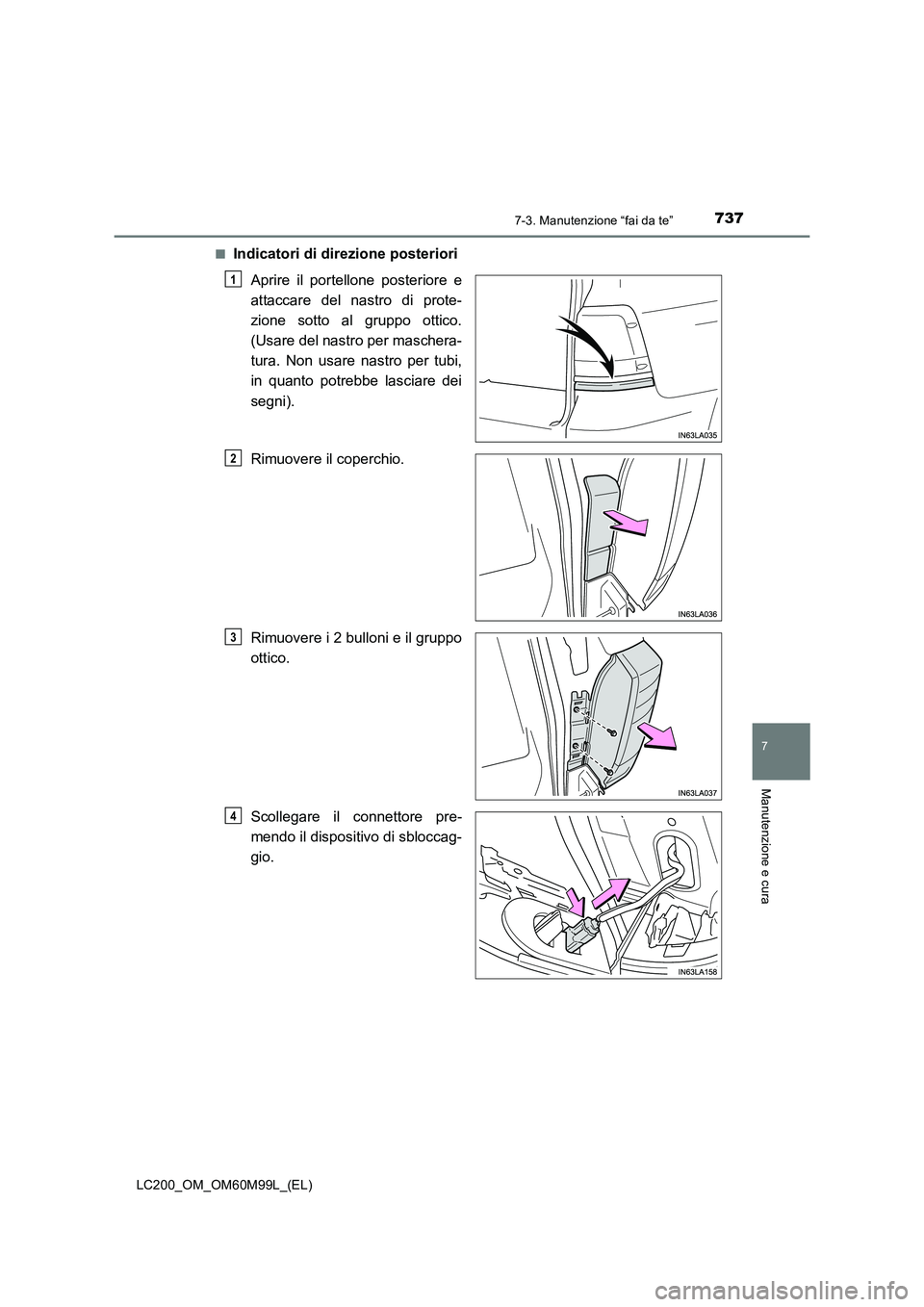

■Indicatori di direzione posterioriAprire il portellone posteriore e
attaccare del nastro di prote-
zione sotto al gruppo ottico.
(Usare del nastro per maschera-
tura. Non usare nastro per tubi,
in quanto potrebbe lasciare dei
segni).
Rimuovere il coperchio.
Rimuovere i 2 bulloni e il gruppo
ottico.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
1
2
3
4

7387-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)

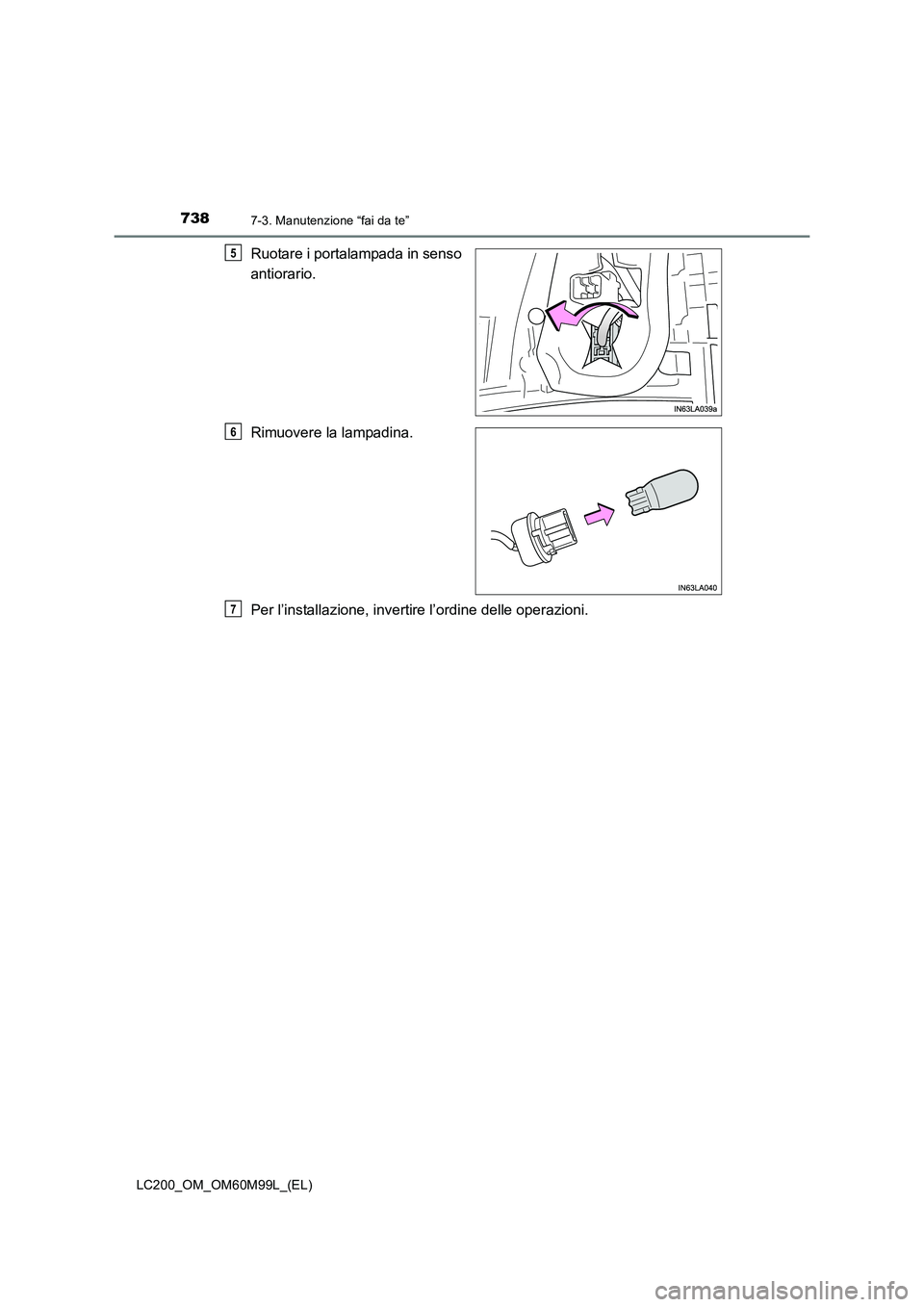

Ruotare i portalampada in senso
antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine delle operazioni.5
6
7

7397-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura

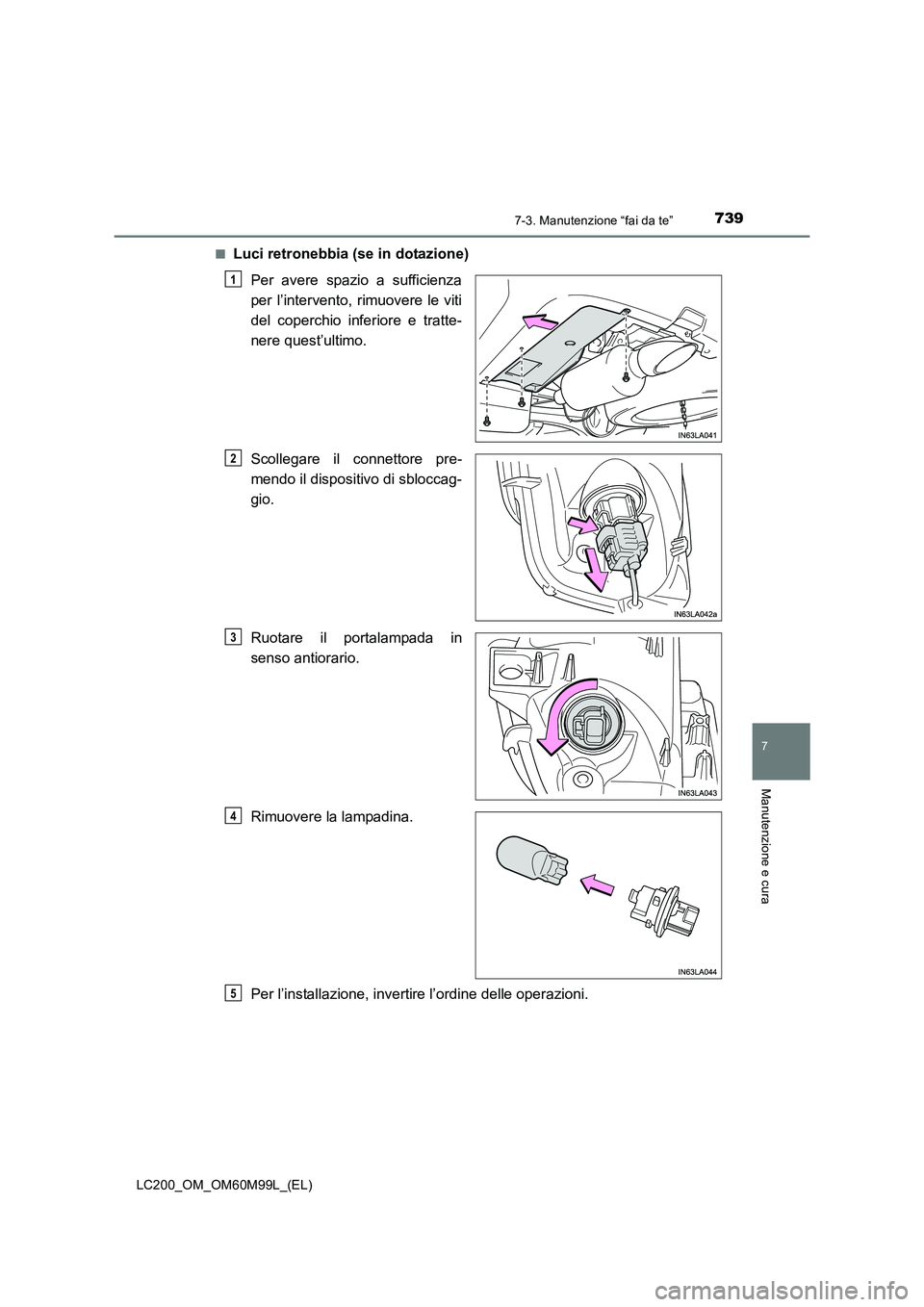

■Luci retronebbia (se in dotazione)Per avere spazio a sufficienza
per l’intervento, rimuovere le viti
del coperchio inferiore e tratte-
nere quest’ultimo.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine delle operazioni.
1
2
3
4
5

7407-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)■

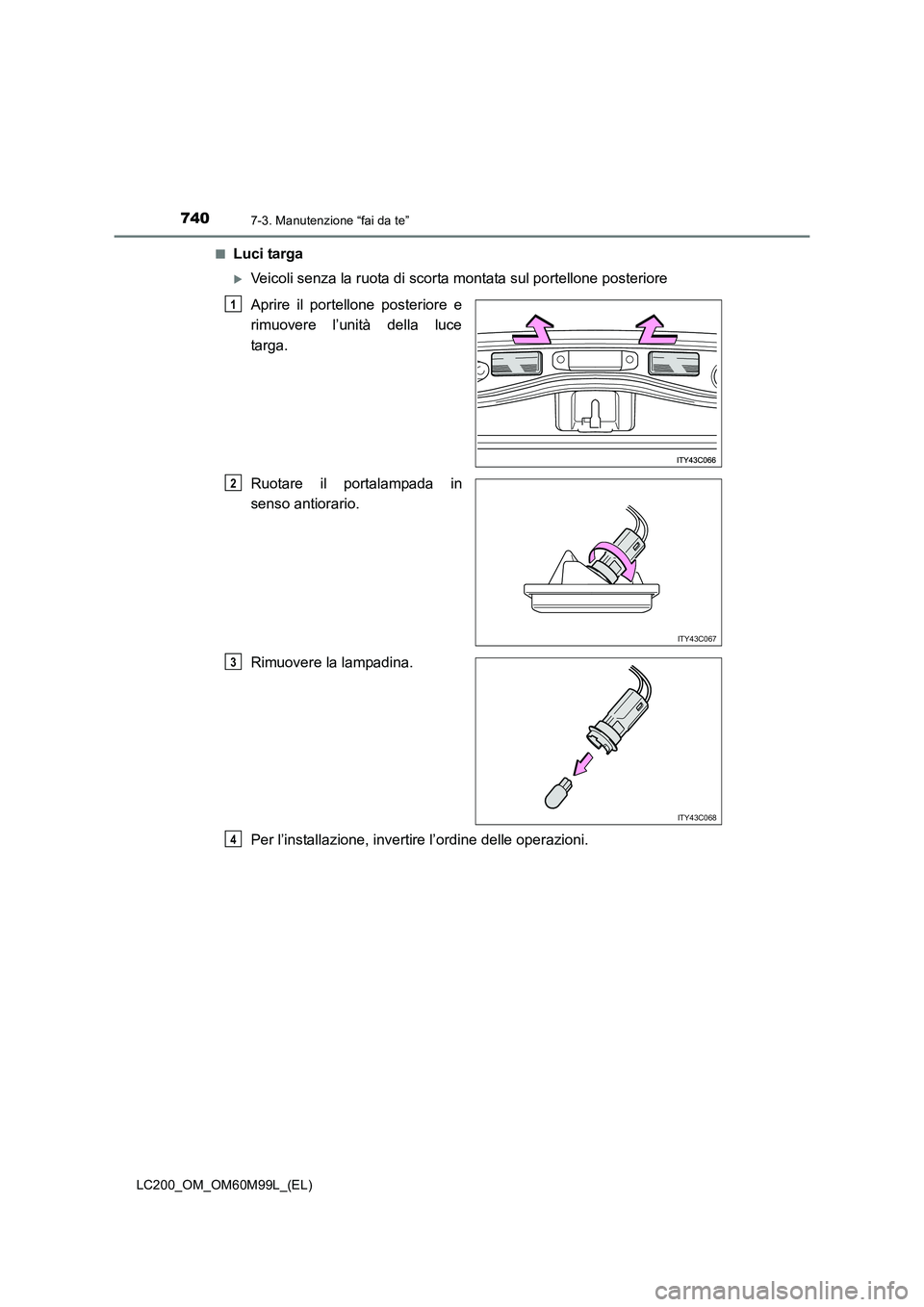

Luci targa
XVeicoli senza la ruota di scorta montata sul portellone posteriore
Aprire il portellone posteriore e
rimuovere l’unità della luce
targa.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine delle operazioni.
1
ITY43C067
2
ITY43C068
3
4

7417-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura

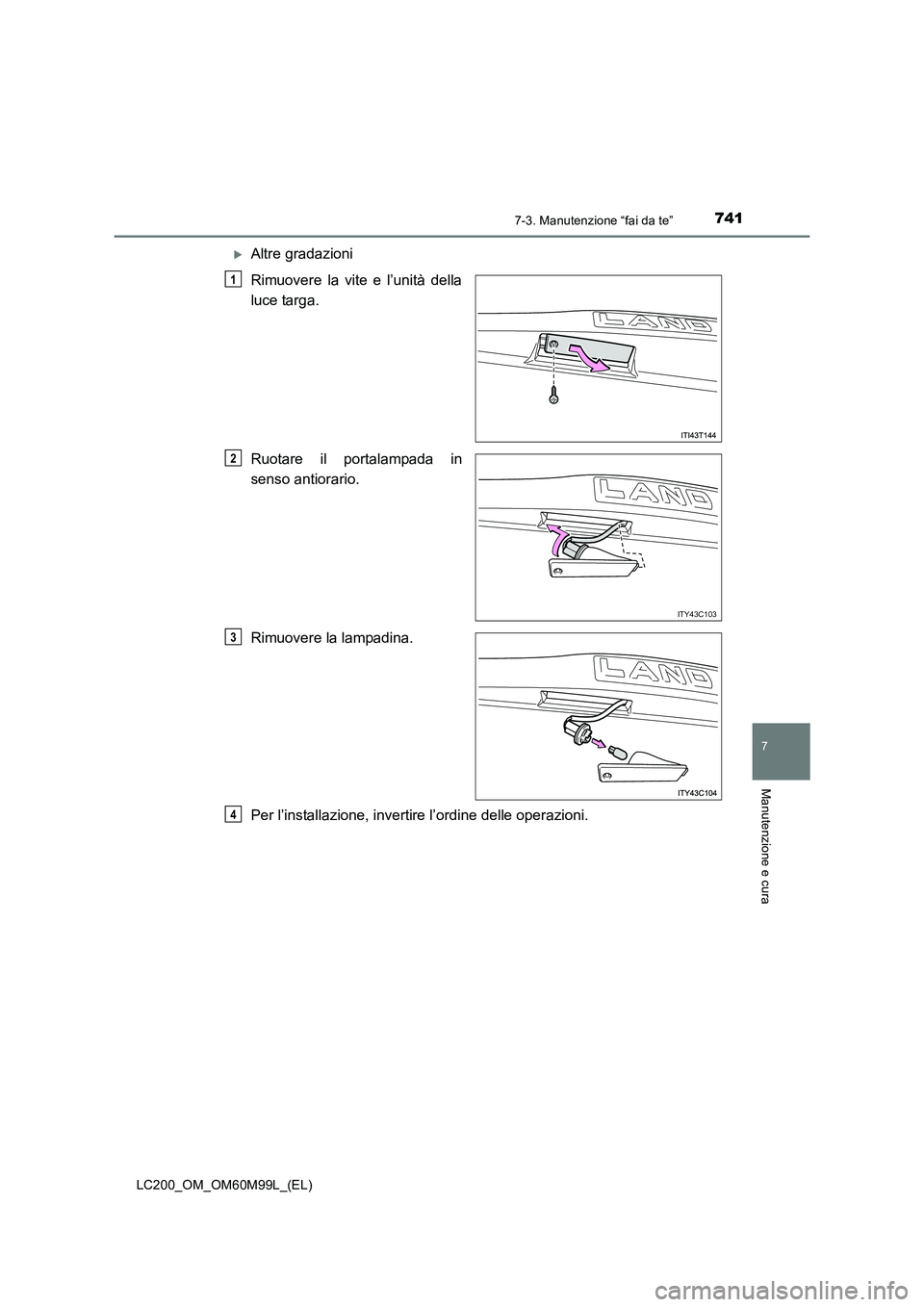

XAltre gradazioni
Rimuovere la vite e l’unità della
luce targa.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine delle operazioni.
1
ITY43C103
2
3
4

7427-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)■

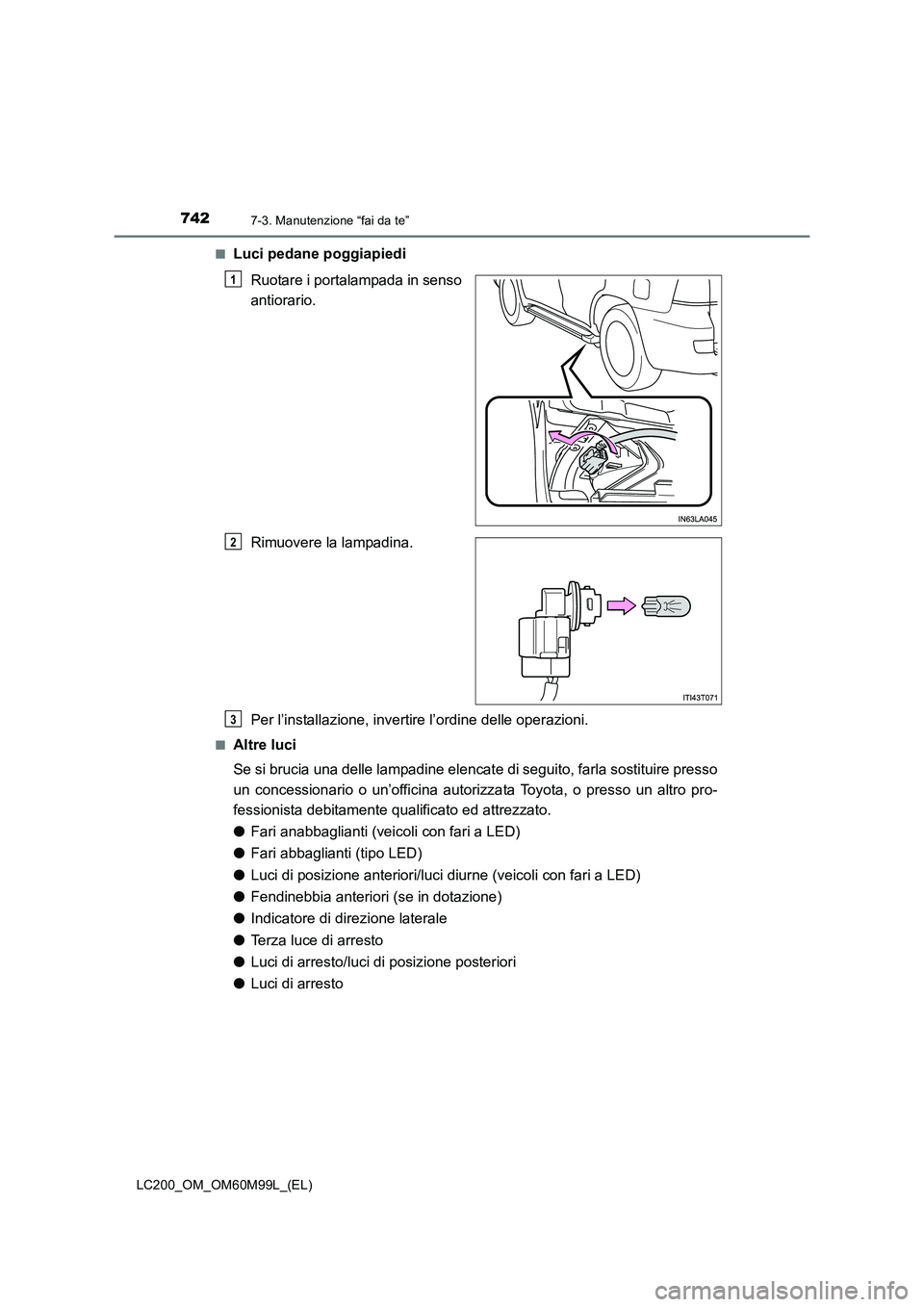

Luci pedane poggiapiedi
Ruotare i portalampada in senso
antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine delle operazioni.
■Altre luci
Se si brucia una delle lampadine elencat e di seguito, farla sostituire presso
un concessionario o un’officina autorizza ta Toyota, o presso un altro pro-
fessionista debitamente qualificato ed attrezzato.
● Fari anabbaglianti (veicoli con fari a LED)
● Fari abbaglianti (tipo LED)
● Luci di posizione anteriori/luci diurne (veicoli con fari a LED)
● Fendinebbia anteriori (se in dotazione)
● Indicatore di direzione laterale
● Terza luce di arresto
● Luci di arresto/luci di posizione posteriori
● Luci di arresto
1
2
3

7437-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura

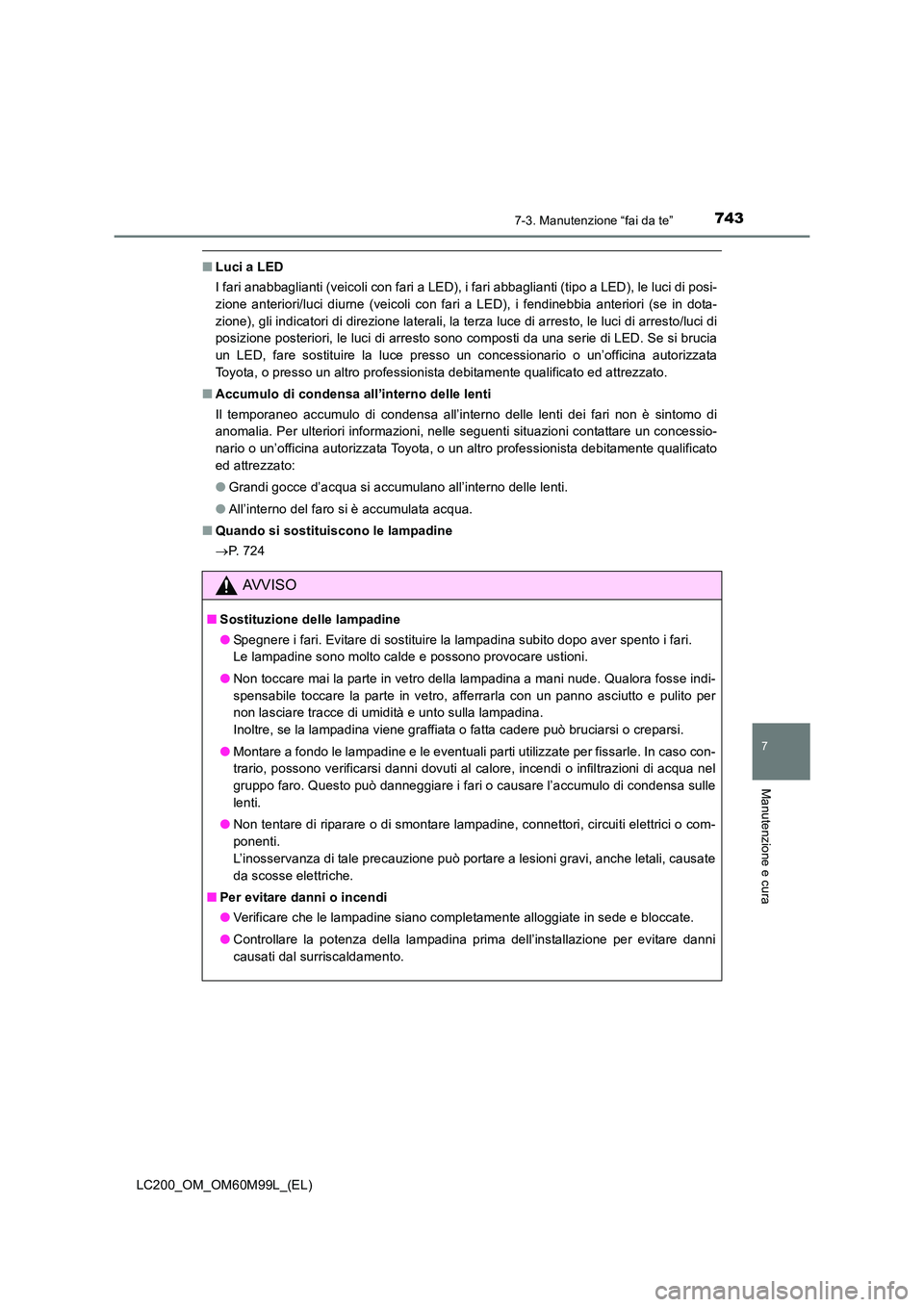

■Luci a LED
I fari anabbaglianti (veicoli con fari a LED), i fari abbaglianti (tipo a LED), le luci di posi-
zione anteriori/luci diurne (veicoli con fari a LED), i fendinebbia anteriori (se in dota-
zione), gli indicatori di direzione laterali, la terza luce di arresto, le luci di arresto/luci di
posizione posteriori, le luci di arresto sono composti da una serie di LED. Se si brucia
un LED, fare sostituire la luce presso un concessionario o un’officina autorizzata
Toyota, o presso un altro professionista debitamente qualificato ed attrezzato.
■ Accumulo di condensa all’interno delle lenti
Il temporaneo accumulo di condensa all’interno delle lenti dei fari non è sintomo di
anomalia. Per ulteriori informazioni, nelle seguenti situazioni contattare un concessio-
nario o un’officina autorizzata Toyota, o un altro professionista debitamente qualificato
ed attrezzato:
●Grandi gocce d’acqua si accumulano all’interno delle lenti.
● All’interno del faro si è accumulata acqua.
■ Quando si sostituiscono le lampadine
→P. 7 2 4
AVVISO
■ Sostituzione delle lampadine
●Spegnere i fari. Evitare di sostituire la lampadina subito dopo aver spento i fari.
Le lampadine sono molto calde e possono provocare ustioni.
● Non toccare mai la parte in vetro della lampadina a mani nude. Qualora fosse indi-
spensabile toccare la parte in vetro, afferrarla con un panno asciutto e pulito per
non lasciare tracce di umidità e unto sulla lampadina.
Inoltre, se la lampadina viene graffiata o fatta cadere può bruciarsi o creparsi.
● Montare a fondo le lampadine e le eventuali parti utilizzate per fissarle. In caso con-
trario, possono verificarsi danni dovuti al calore, incendi o infiltrazioni di acqua nel
gruppo faro. Questo può danneggiare i fari o causare l’accumulo di condensa sulle
lenti.
● Non tentare di riparare o di smontare lampadine, connettori, circuiti elettrici o com-
ponenti.
L’inosservanza di tale precauzione può portare a lesioni gravi, anche letali, causate
da scosse elettriche.
■ Per evitare danni o incendi
●Verificare che le lampadine siano completamente alloggiate in sede e bloccate.
● Controllare la potenza della lampadina prima dell’installazione per evitare danni
causati dal surriscaldamento.
