2016 TOYOTA LAND CRUISER Manuale duso (in Italian)

209
3

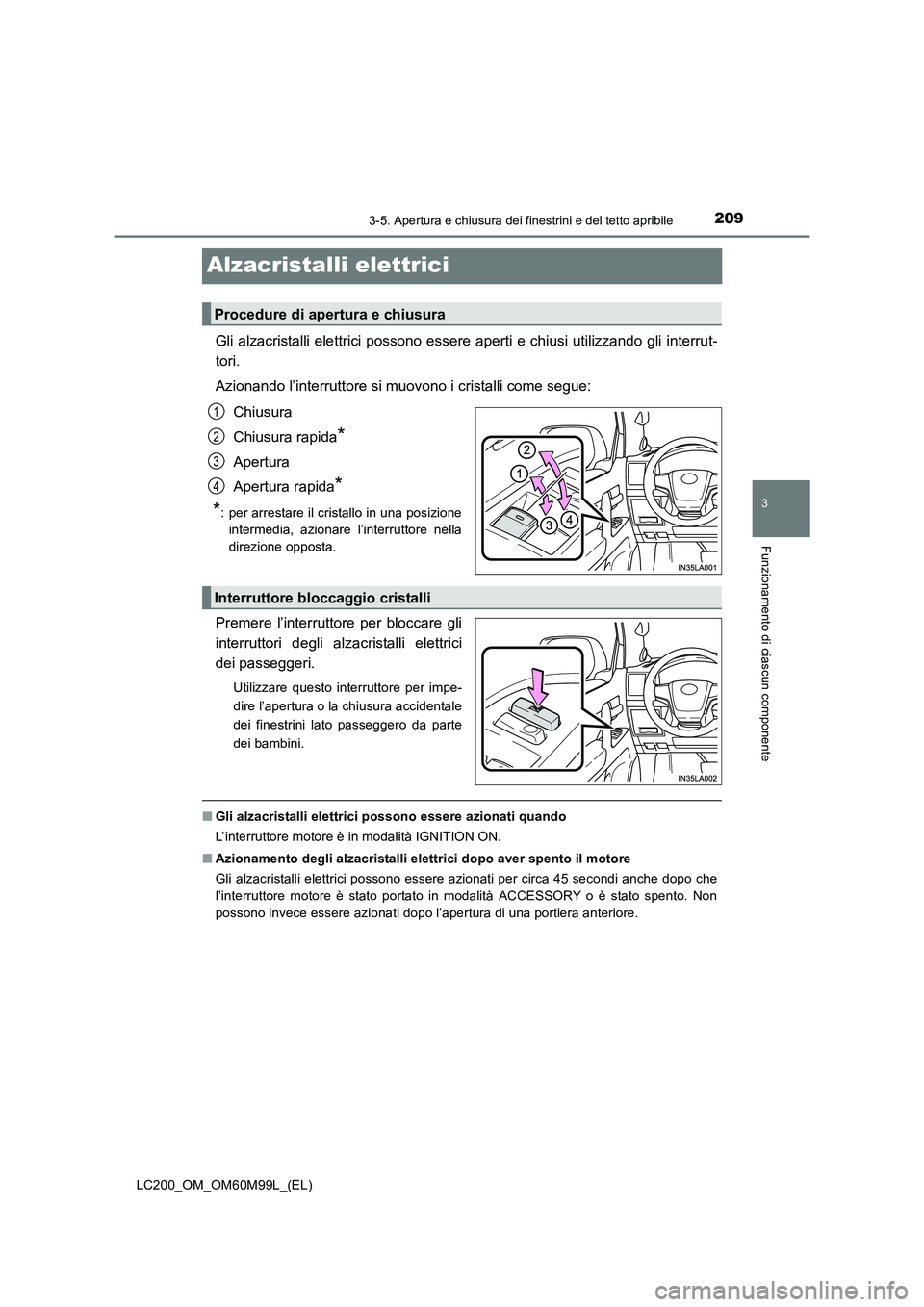

3-5. Apertura e chiusura dei finestrini e del tetto apribile
Funzionamento di ciascun componente
LC200_OM_OM60M99L_(EL)
Alzacristalli elettrici
Gli alzacristalli elettrici possono essere aperti e chiusi utilizzando gli interrut-
tori.
Azionando l’interruttore si muovono i cristalli come segue:Chiusura
Chiusura rapida
*
Apertura
Apertura rapida
*
*
: per arrestare il cristallo in una posizione
intermedia, azionare l’interruttore nella
direzione opposta.
Premere l’interruttore per bloccare gli
interruttori degli alzacristalli elettrici
dei passeggeri.
Utilizzare questo interruttore per impe-
dire l’apertura o la chiusura accidentale
dei finestrini lato passeggero da parte
dei bambini.
■ Gli alzacristalli elettrici possono essere azionati quando
L’interruttore motore è in modalità IGNITION ON.
■ Azionamento degli alzacristalli elettrici dopo aver spento il motore
Gli alzacristalli elettrici possono essere azionati per circa 45 secondi anche dopo che
l’interruttore motore è stato portato in modalità ACCESSORY o è stato spento. Non
possono invece essere azionati dopo l’apertura di una portiera anteriore.
Procedure di apertura e chiusura
1
2
3
4
Interruttore bloccaggio cristalli

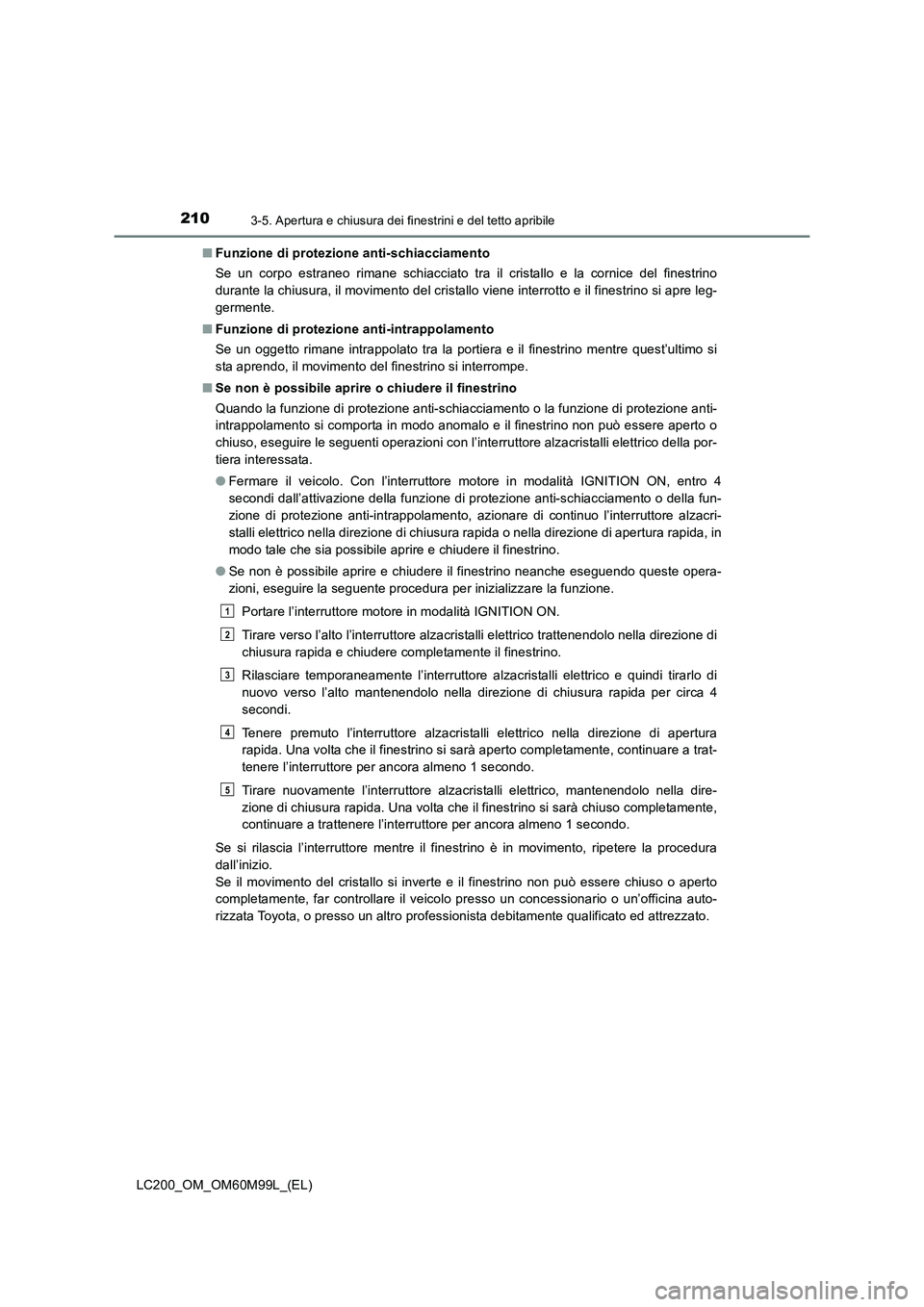

2103-5. Apertura e chiusura dei finestrini e del tetto apribile
LC200_OM_OM60M99L_(EL)■
Funzione di protezione anti-schiacciamento
Se un corpo estraneo rimane schiacciato tra il cristallo e la cornice del finestrino
durante la chiusura, il movimento del cristallo viene interrotto e il finestrino si apre leg-
germente.
■ Funzione di protezione anti-intrappolamento
Se un oggetto rimane intrappolato tra la portiera e il finestrino mentre quest’ultimo si
sta aprendo, il movimento del finestrino si interrompe.
■ Se non è possibile aprire o chiudere il finestrino
Quando la funzione di protezione anti-schiacciamento o la funzione di protezione anti-
intrappolamento si comporta in modo anomalo e il finestrino non può essere aperto o
chiuso, eseguire le seguenti operazioni con l’interruttore alzacristalli elettrico della por-
tiera interessata.
●Fermare il veicolo. Con l’interruttore motore in modalità IGNITION ON, entro 4
secondi dall’attivazione della funzione di protezione anti-schiacciamento o della fun-
zione di protezione anti-intrappolamento, azionare di continuo l’interruttore alzacri-
stalli elettrico nella direzione di chiusura rapida o nella direzione di apertura rapida, in
modo tale che sia possibile aprire e chiudere il finestrino.
● Se non è possibile aprire e chiudere il finestrino neanche eseguendo queste opera-
zioni, eseguire la seguente procedura per inizializzare la funzione.
Portare l’interruttore motore in modalità IGNITION ON.
Tirare verso l’alto l’interruttore alzacristalli elettrico trattenendolo nella direzione di
chiusura rapida e chiudere completamente il finestrino.
Rilasciare temporaneamente l’interruttore alzacristalli elettrico e quindi tirarlo di
nuovo verso l’alto mantenendolo nella direzione di chiusura rapida per circa 4
secondi.
Tenere premuto l’interruttore alzacristalli elettrico nella direzione di apertura
rapida. Una volta che il finestrino si sarà aperto completamente, continuare a trat-
tenere l’interruttore per ancora almeno 1 secondo.
Tirare nuovamente l’interruttore alzacristalli elettrico, mantenendolo nella dire-
zione di chiusura rapida. Una volta che il finestrino si sarà chiuso completamente,
continuare a trattenere l’interruttore per ancora almeno 1 secondo.
Se si rilascia l’interruttore mentre il finestrino è in movimento, ripetere la procedura
dall’inizio.
Se il movimento del cristallo si inverte e il finestrino non può essere chiuso o aperto
completamente, far controllare il veicolo presso un concessionario o un’officina auto-
rizzata Toyota, o presso un altro professionista debitamente qualificato ed attrezzato.
1
2
3
4
5

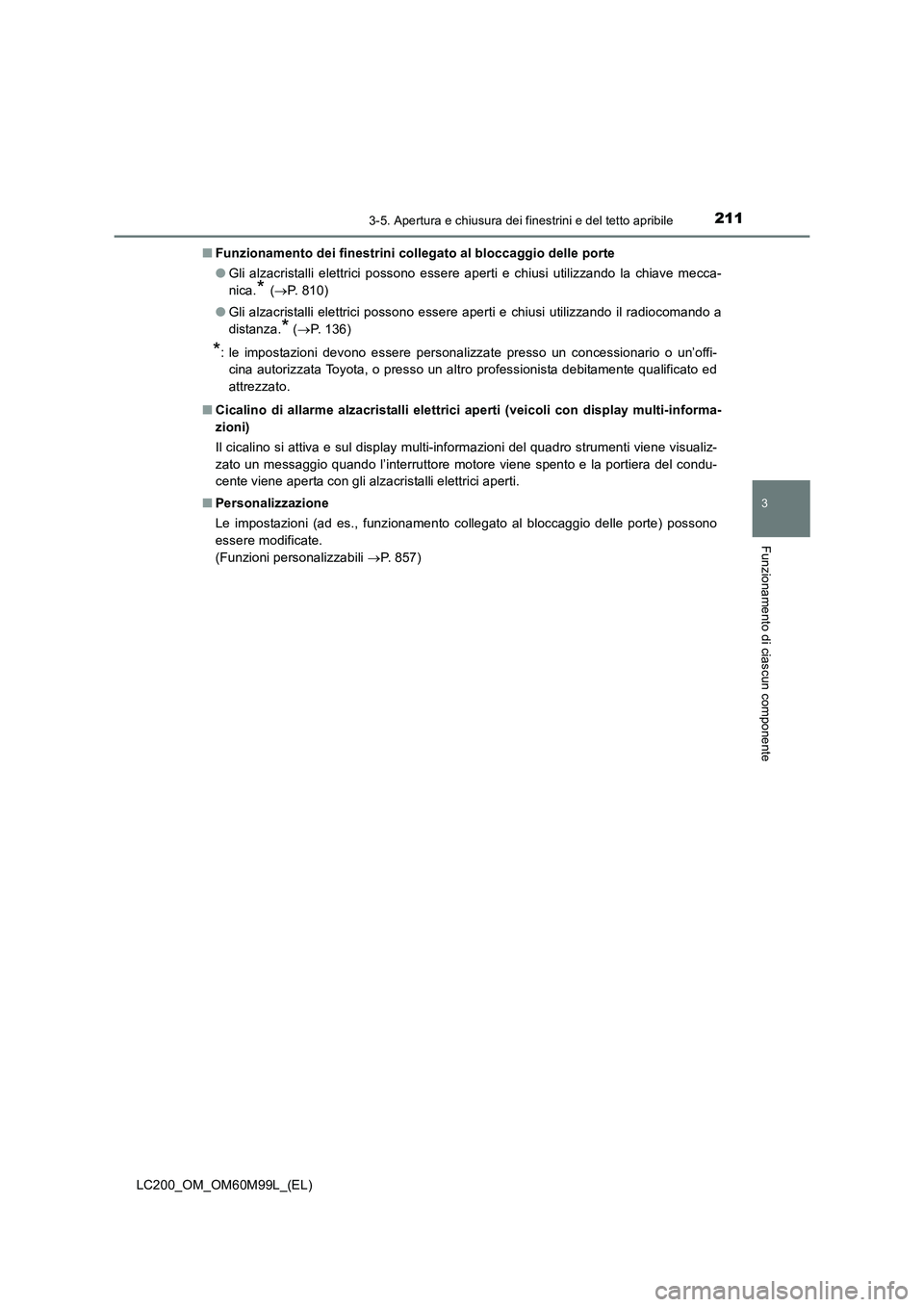

2113-5. Apertura e chiusura dei finestrini e del tetto apribile
3
Funzionamento di ciascun componente
LC200_OM_OM60M99L_(EL)■
Funzionamento dei finestrini collegato al bloccaggio delle porte
●Gli alzacristalli elettrici possono essere aperti e chiusi utilizzando la chiave mecca-
nica.
* (→ P. 810)
● Gli alzacristalli elettrici possono essere aperti e chiusi utilizzando il radiocomando a
distanza.
* (→ P. 136)
*: le impostazioni devono essere personalizzate presso un concessionario o un’offi-
cina autorizzata Toyota, o presso un altro professionista debitamente qualificato ed
attrezzato.
■ Cicalino di allarme alzacristalli elettrici aperti (veicoli con display multi-informa-
zioni)
Il cicalino si attiva e sul display multi-informazioni del quadro strumenti viene visualiz-
zato un messaggio quando l’interruttore motore viene spento e la portiera del condu-
cente viene aperta con gli alzacristalli elettrici aperti.
■ Personalizzazione
Le impostazioni (ad es., funzionamento collegato al bloccaggio delle porte) possono
essere modificate.
(Funzioni personalizzabili →P. 857)

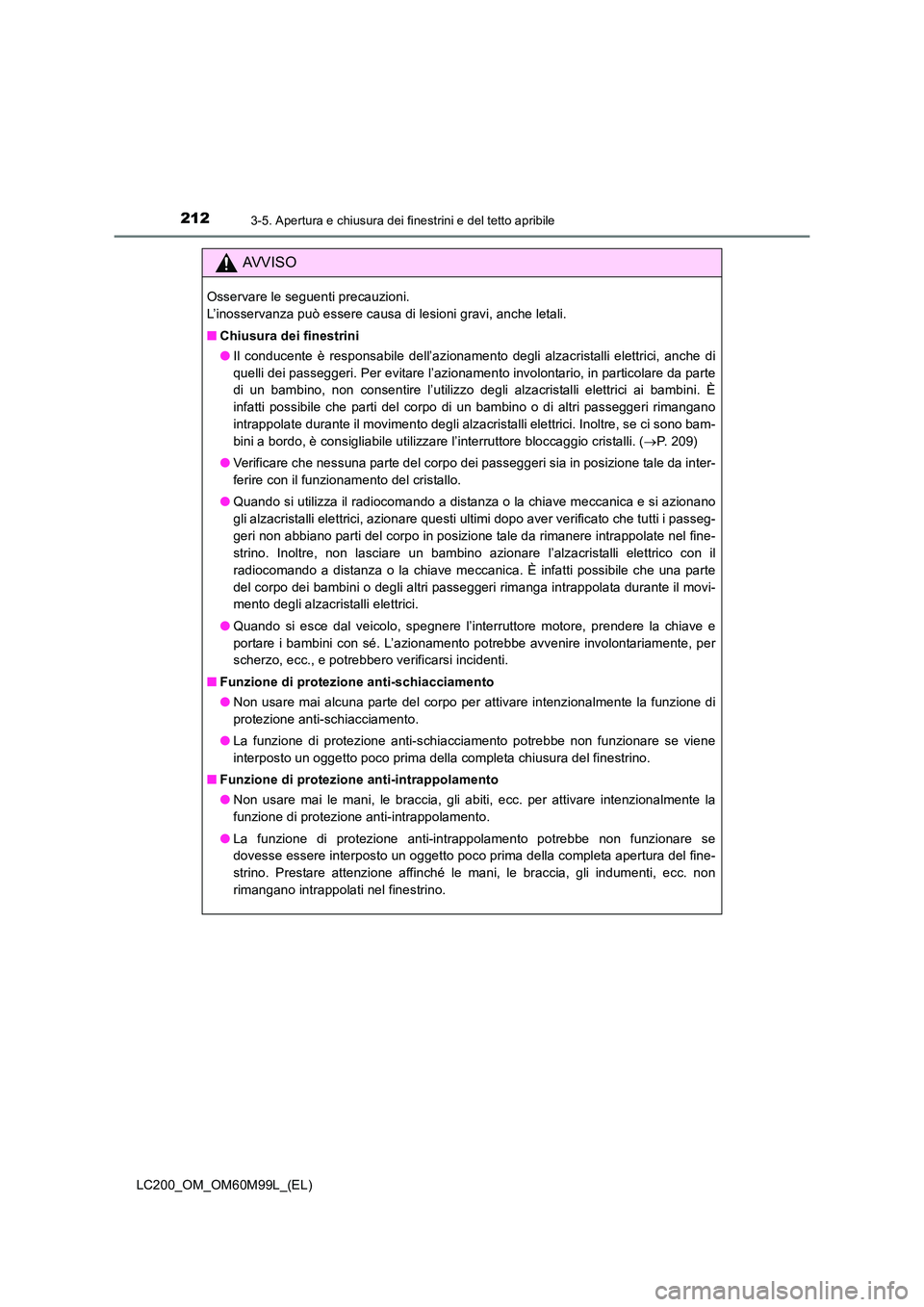

2123-5. Apertura e chiusura dei finestrini e del tetto apribile
LC200_OM_OM60M99L_(EL)
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza può essere causa di lesioni gravi, anche letali.
■Chiusura dei finestrini
●Il conducente è responsabile dell’azionamento degli alzacristalli elettrici, anche di
quelli dei passeggeri. Per evitare l’azionamento involontario, in particolare da parte
di un bambino, non consentire l’utilizzo degli alzacristalli elettrici ai bambini. È
infatti possibile che parti del corpo di un bambino o di altri passeggeri rimangano
intrappolate durante il movimento degli alzacristalli elettrici. Inoltre, se ci sono bam-
bini a bordo, è consigliabile utilizzare l’interruttore bloccaggio cristalli. ( →P. 209)
● Verificare che nessuna parte del corpo dei passeggeri sia in posizione tale da inter-
ferire con il funzionamento del cristallo.
● Quando si utilizza il radiocomando a distanza o la chiave meccanica e si azionano
gli alzacristalli elettrici, azionare questi ultimi dopo aver verificato che tutti i passeg-
geri non abbiano parti del corpo in posizione tale da rimanere intrappolate nel fine-
strino. Inoltre, non lasciare un bambino azionare l’alzacristalli elettrico con il
radiocomando a distanza o la chiave meccanica. È infatti possibile che una parte
del corpo dei bambini o degli altri passeggeri rimanga intrappolata durante il movi-
mento degli alzacristalli elettrici.
● Quando si esce dal veicolo, spegnere l’interruttore motore, prendere la chiave e
portare i bambini con sé. L’azionamento potrebbe avvenire involontariamente, per
scherzo, ecc., e potrebbero verificarsi incidenti.
■ Funzione di protezione anti-schiacciamento
●Non usare mai alcuna parte del corpo per attivare intenzionalmente la funzione di
protezione anti-schiacciamento.
● La funzione di protezione anti-schiacciamento potrebbe non funzionare se viene
interposto un oggetto poco prima della completa chiusura del finestrino.
■ Funzione di protezione anti-intrappolamento
●Non usare mai le mani, le braccia, gli abiti, ecc. per attivare intenzionalmente la
funzione di protezione anti-intrappolamento.
● La funzione di protezione anti-intrappolamento potrebbe non funzionare se
dovesse essere interposto un oggetto poco prima della completa apertura del fine-
strino. Prestare attenzione affinché le mani, le braccia, gli indumenti, ecc. non
rimangano intrappolati nel finestrino.

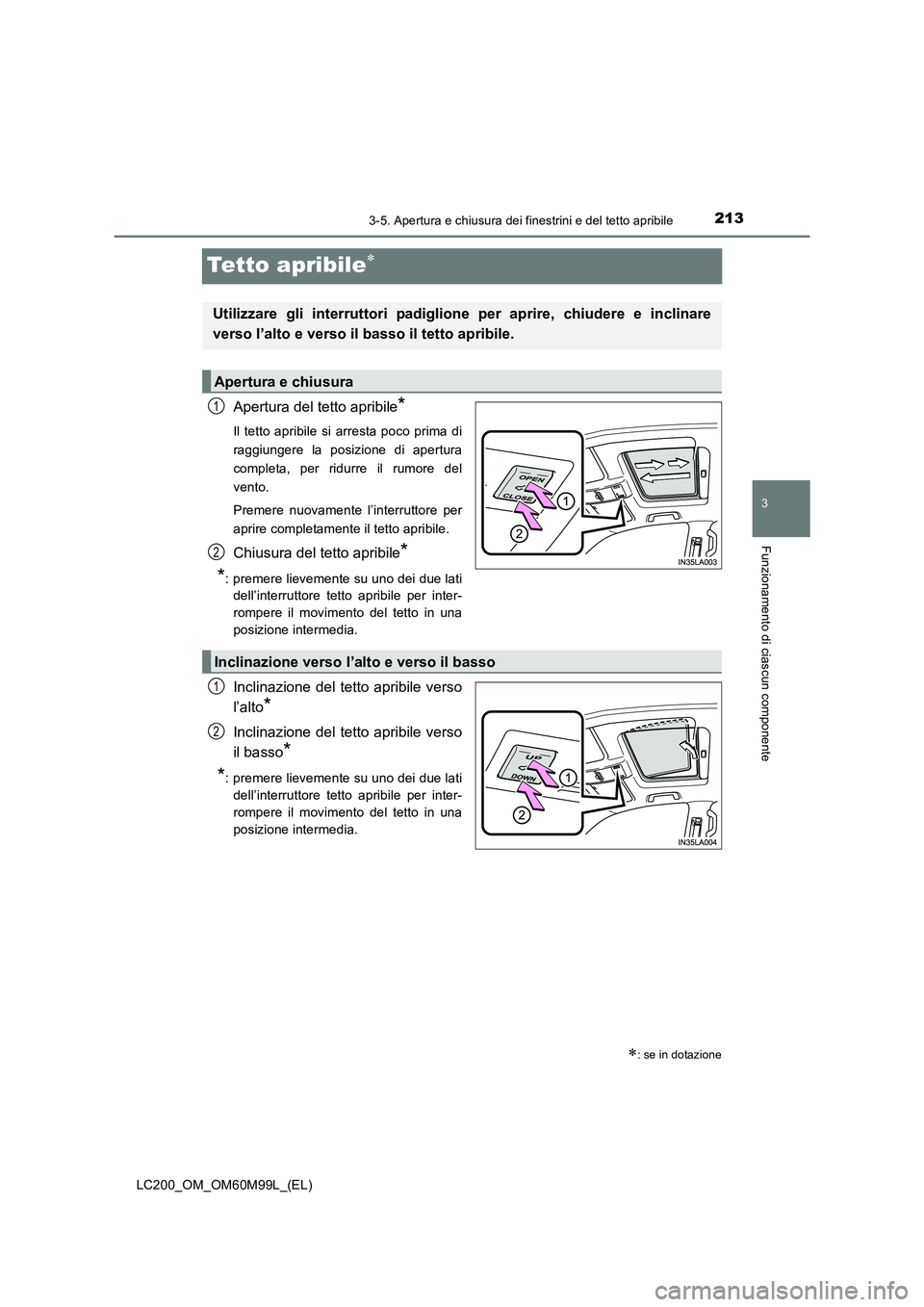

213
3
3-5. Apertura e chiusura dei finestrini e del tetto apribile
Funzionamento di ciascun componente
LC200_OM_OM60M99L_(EL)
Tetto apribile∗
Apertura del tetto apribile*
Il tetto apribile si arresta poco prima di
raggiungere la posizione di apertura
completa, per ridurre il rumore del
vento.
Premere nuovamente l’interruttore per
aprire completamente il tetto apribile.
Chiusura del tetto apribile*
*
: premere lievemente su uno dei due lati
dell’interruttore tetto apribile per inter-
rompere il movimento del tetto in una
posizione intermedia.
Inclinazione del tetto apribile verso
l’alto
*
Inclinazione del tetto apribile verso
il basso
*
*
: premere lievemente su uno dei due lati
dell’interruttore tetto apribile per inter-
rompere il movimento del tetto in una
posizione intermedia.
∗: se in dotazione
Utilizzare gli interruttori padiglione per aprire, chiudere e inclinare
verso l’alto e verso il basso il tetto apribile.
Apertura e chiusura
1
2
Inclinazione verso l’alto e verso il basso
1
2

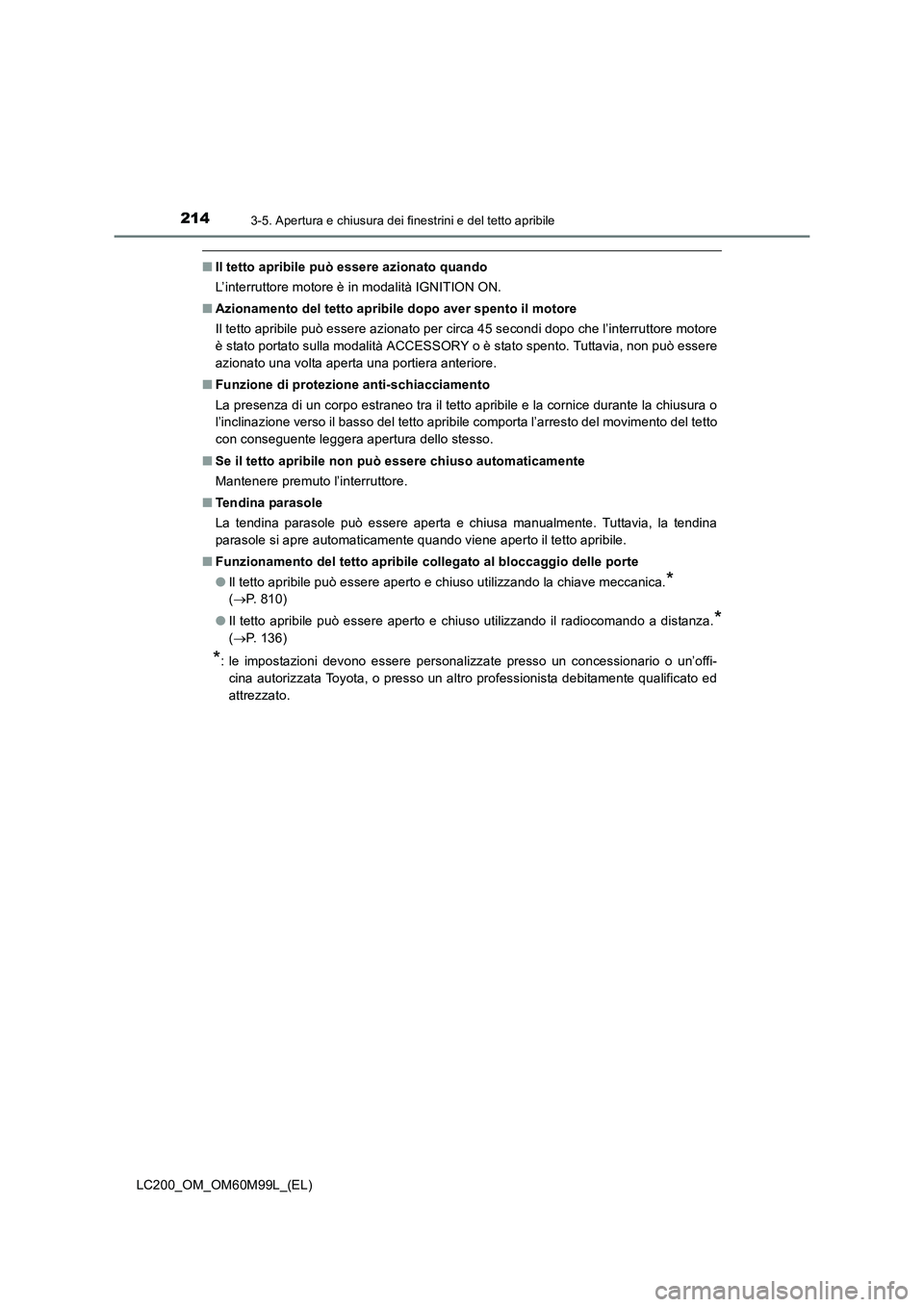

2143-5. Apertura e chiusura dei finestrini e del tetto apribile
LC200_OM_OM60M99L_(EL)
■Il tetto apribile può essere azionato quando
L’interruttore motore è in modalità IGNITION ON.
■ Azionamento del tetto apribile dopo aver spento il motore
Il tetto apribile può essere azionato per circa 45 secondi dopo che l’interruttore motore
è stato portato sulla modalità ACCESSORY o è stato spento. Tuttavia, non può essere
azionato una volta aperta una portiera anteriore.
■ Funzione di protezione anti-schiacciamento
La presenza di un corpo estraneo tra il tetto apribile e la cornice durante la chiusura o
l’inclinazione verso il basso del tetto apribile comporta l’arresto del movimento del tetto
con conseguente leggera apertura dello stesso.
■ Se il tetto apribile non può essere chiuso automaticamente
Mantenere premuto l’interruttore.
■ Tendina parasole
La tendina parasole può essere aperta e chiusa manualmente. Tuttavia, la tendina
parasole si apre automaticamente quando viene aperto il tetto apribile.
■ Funzionamento del tetto apribile collegato al bloccaggio delle porte
●Il tetto apribile può essere aperto e chiuso utilizzando la chiave meccanica.
*
( → P. 810)
● Il tetto apribile può essere aperto e chiuso utilizzando il radiocomando a distanza.
*
(→ P. 136)
*: le impostazioni devono essere personalizzate presso un concessionario o un’offi-
cina autorizzata Toyota, o presso un altro professionista debitamente qualificato ed
attrezzato.

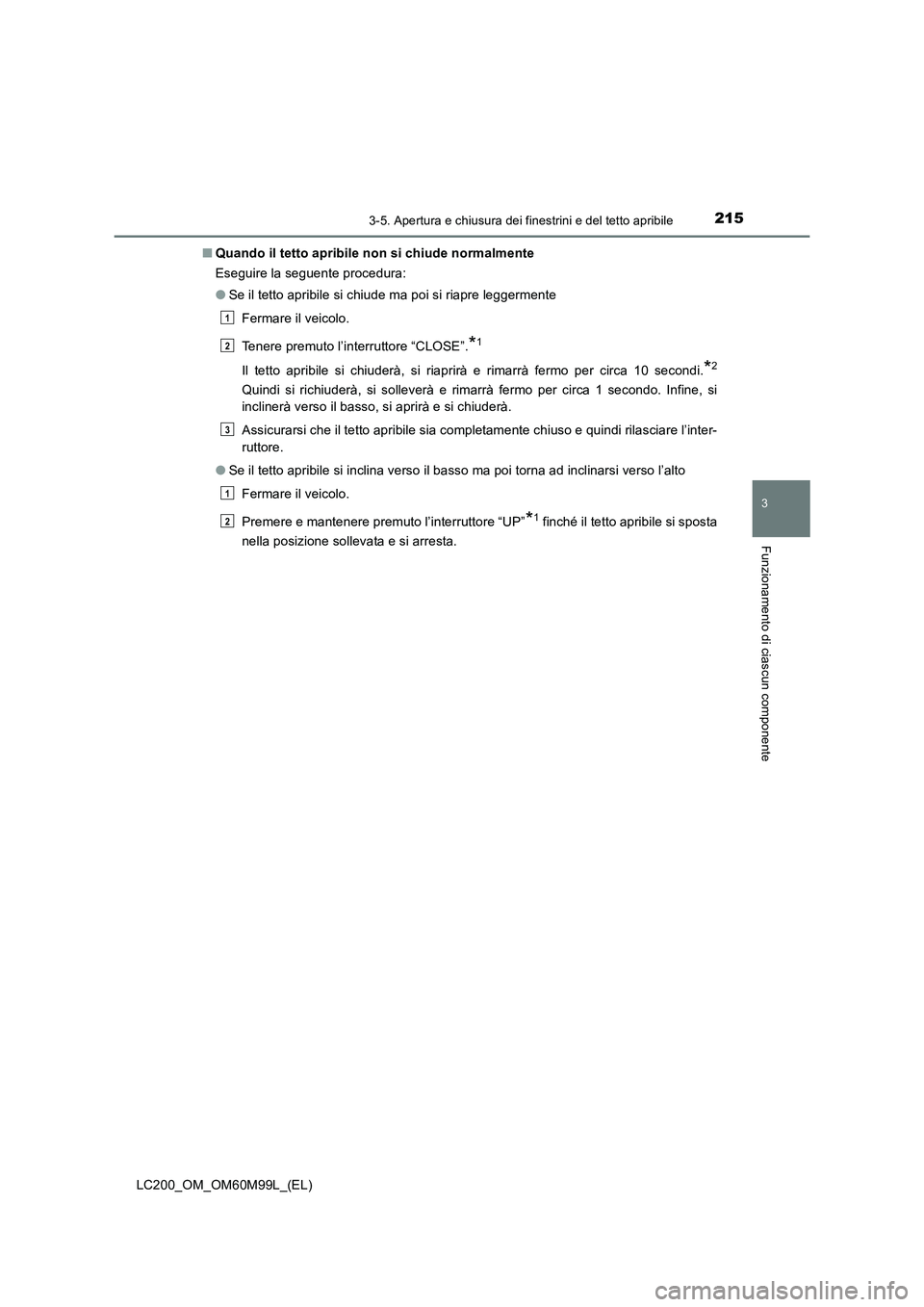

2153-5. Apertura e chiusura dei finestrini e del tetto apribile
3
Funzionamento di ciascun componente
LC200_OM_OM60M99L_(EL)■
Quando il tetto apribile non si chiude normalmente
Eseguire la seguente procedura:
●Se il tetto apribile si chiude ma poi si riapre leggermente
Fermare il veicolo.
Tenere premuto l’interruttore “CLOSE”.
*1
Il tetto apribile si chiuderà, si riaprirà e rimarrà fermo per circa 10 secondi.*2
Quindi si richiuderà, si solleverà e rimarrà fermo per circa 1 secondo. Infine, si
inclinerà verso il basso, si aprirà e si chiuderà.
Assicurarsi che il tetto apribile sia completamente chiuso e quindi rilasciare l’inter-
ruttore.
● Se il tetto apribile si inclina verso il basso ma poi torna ad inclinarsi verso l’alto
Fermare il veicolo.
Premere e mantenere premuto l’interruttore “UP”
*1 finché il tetto apribile si sposta
nella posizione sollevata e si arresta.
1
2
3
1
2

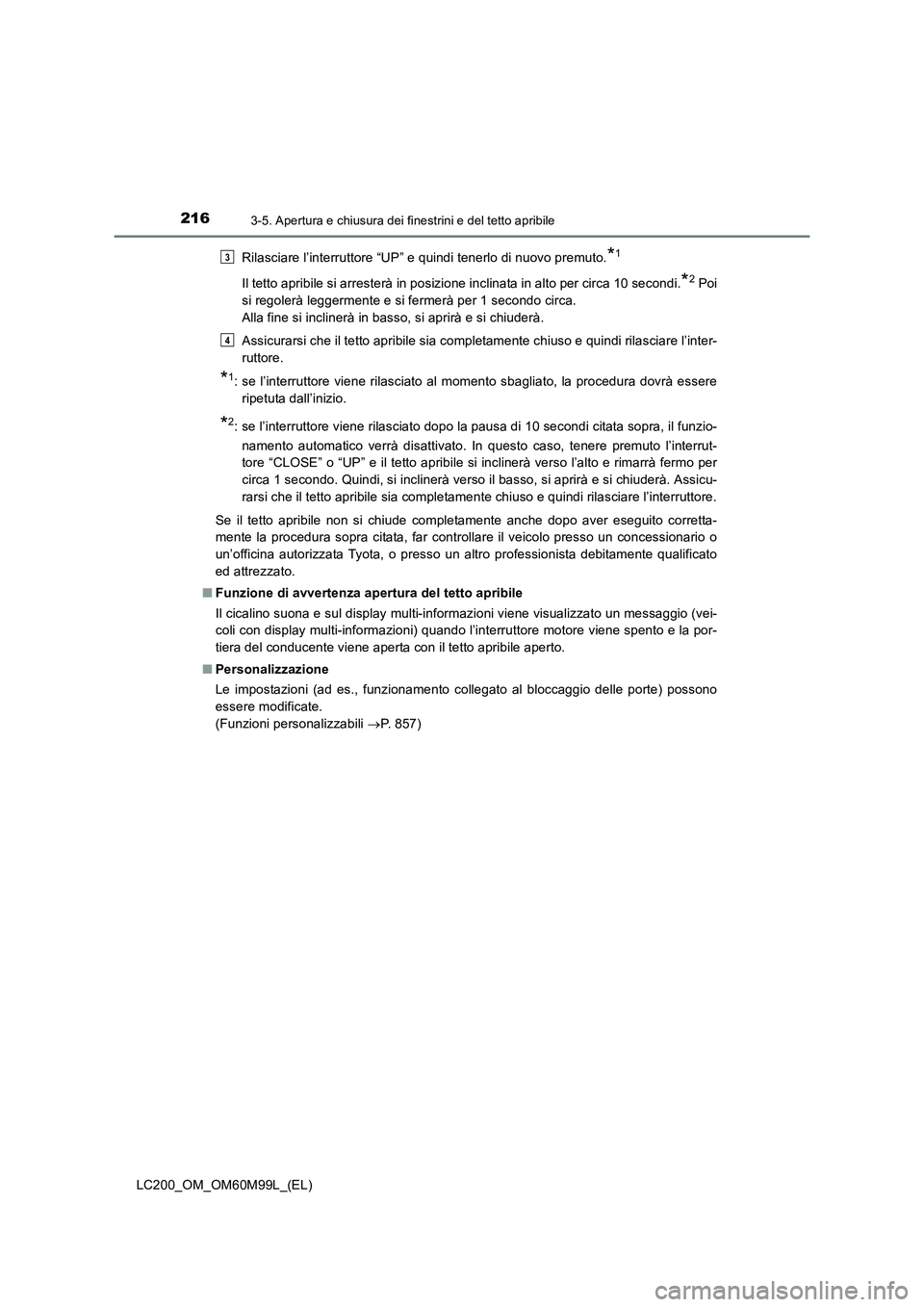

2163-5. Apertura e chiusura dei finestrini e del tetto apribile
LC200_OM_OM60M99L_(EL)Rilasciare l’interruttore “UP” e quindi tenerlo di nuovo premuto.
*1
Il tetto apribile si arresterà in posizione inclinata in alto per circa 10 secondi.*2 Poi
si regolerà leggermente e si fermerà per 1 secondo circa.
Alla fine si inclinerà in basso, si aprirà e si chiuderà.
Assicurarsi che il tetto apribile sia completamente chiuso e quindi rilasciare l’inter-
ruttore.
*1: se l’interruttore viene rilasciato al momento sbagliato, la procedura dovrà essere ripetuta dall’inizio.
*2: se l’interruttore viene rilasciato dopo la pausa di 10 secondi citata sopra, il funzio-
namento automatico verrà disattivato. In questo caso, tenere premuto l’interrut-
tore “CLOSE” o “UP” e il tetto apribile si inclinerà verso l’alto e rimarrà fermo per
circa 1 secondo. Quindi, si inclinerà verso il basso, si aprirà e si chiuderà. Assicu-
rarsi che il tetto apribile sia completamente chiuso e quindi rilasciare l’interruttore.
Se il tetto apribile non si chiude completamente anche dopo aver eseguito corretta-
mente la procedura sopra citata, far controllare il veicolo presso un concessionario o
un’officina autorizzata Tyota, o presso un altro professionista debitamente qualificato
ed attrezzato.
■ Funzione di avvertenza apertura del tetto apribile
Il cicalino suona e sul display multi-informazioni viene visualizzato un messaggio (vei-
coli con display multi-informazioni) quando l’interruttore motore viene spento e la por-
tiera del conducente viene aperta con il tetto apribile aperto.
■ Personalizzazione
Le impostazioni (ad es., funzionamento collegato al bloccaggio delle porte) possono
essere modificate.
(Funzioni personalizzabili →P. 857)
3
4
