2016 TOYOTA LAND CRUISER Manuale duso (in Italian)

145
3
3-2. Apertura, chiusura e bloccaggio delle porte
Funzionamento di ciascun componente
LC200_OM_OM60M99L_(EL)

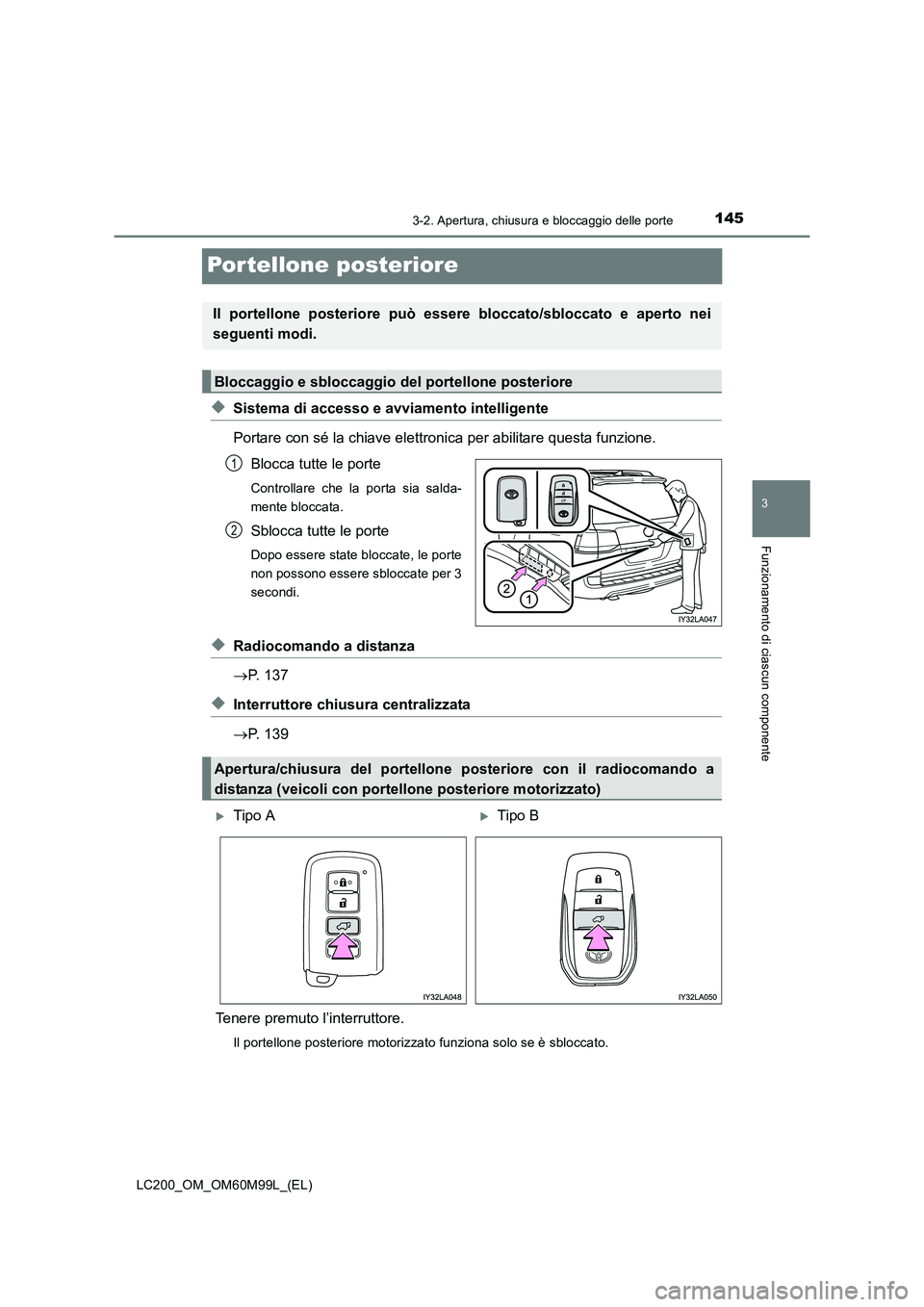

Portellone posteriore
◆Sistema di accesso e avviamento intelligente
Portare con sé la chiave elettronica per abilitare questa funzione.Blocca tutte le porte
Controllare che la porta sia salda-
mente bloccata.
Sblocca tutte le porte
Dopo essere state bloccate, le porte
non possono essere sbloccate per 3
secondi.
◆Radiocomando a distanza
→P. 137
◆Interruttore chiusura centralizzata
→P. 139
Tenere premuto l’interruttore.
Il portellone posteriore motorizzato funziona solo se è sbloccato.
Il portellone posteriore può essere bloccato/sbloccato e aperto nei
seguenti modi.
Bloccaggio e sbloccaggio del portellone posteriore
1
2
Apertura/chiusura del portellone posteriore con il radiocomando a
distanza (veicoli con portellone posteriore motorizzato)
XTipo AXTipo B

1463-2. Apertura, chiusura e bloccaggio delle porte
LC200_OM_OM60M99L_(EL)

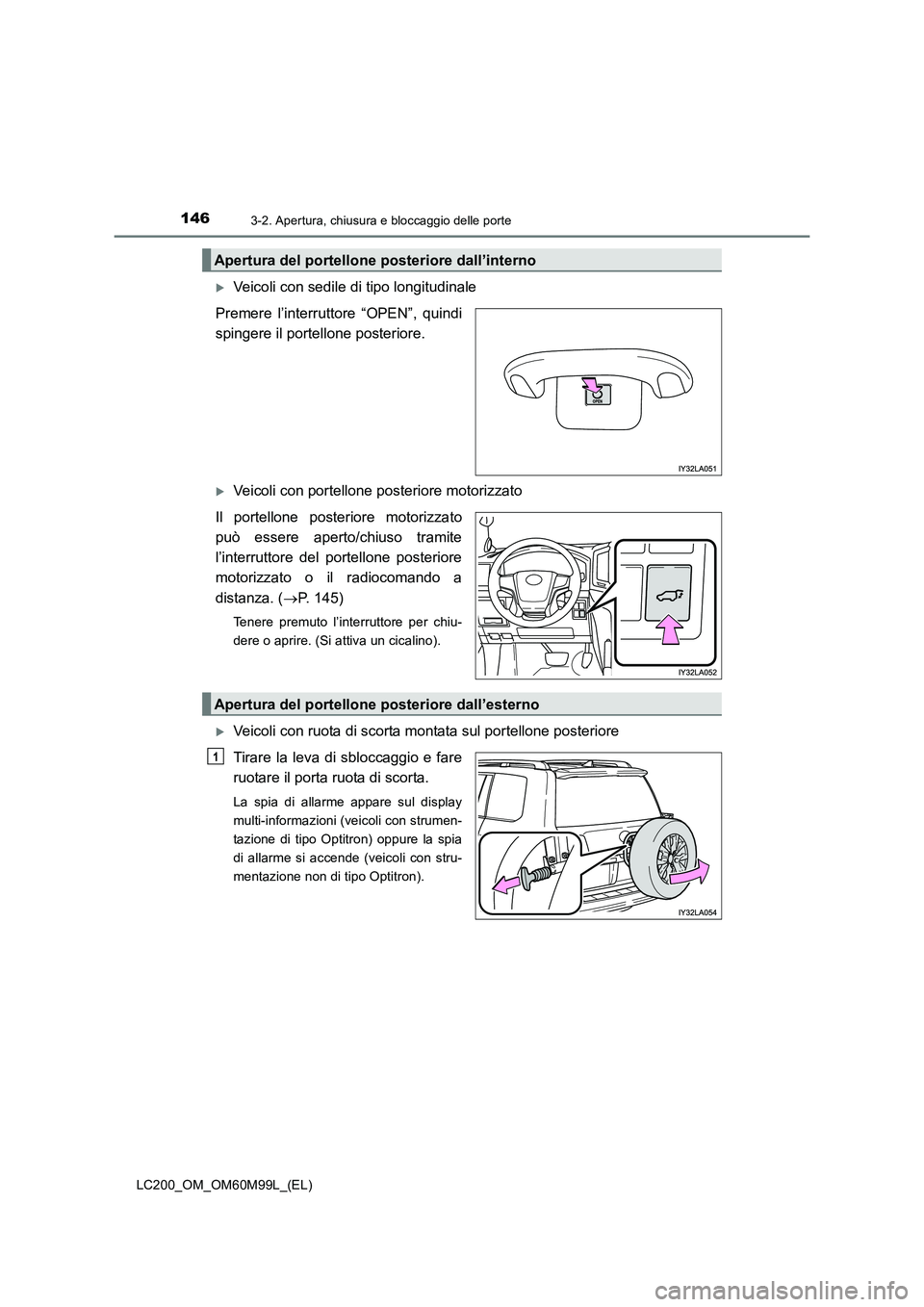

XVeicoli con sedile di tipo longitudinale
Premere l’interruttore “OPEN”, quindi
spingere il portellone posteriore.
XVeicoli con portellone posteriore motorizzato
Il portellone posteriore motorizzato
può essere aperto/chiuso tramite
l’interruttore del portellone posteriore
motorizzato o il radiocomando a
distanza. ( →P. 145)
Tenere premuto l’interruttore per chiu-
dere o aprire. (Si attiva un cicalino).
XVeicoli con ruota di scorta montata sul portellone posteriore
Tirare la leva di sbloccaggio e fare
ruotare il porta ruota di scorta.
La spia di allarme appare sul display
multi-informazioni (veicoli con strumen-
tazione di tipo Optitron) oppure la spia
di allarme si accende (veicoli con stru-
mentazione non di tipo Optitron).
Apertura del portellone posteriore dall’interno
Apertura del portellone posteriore dall’esterno
1

1473-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
LC200_OM_OM60M99L_(EL)

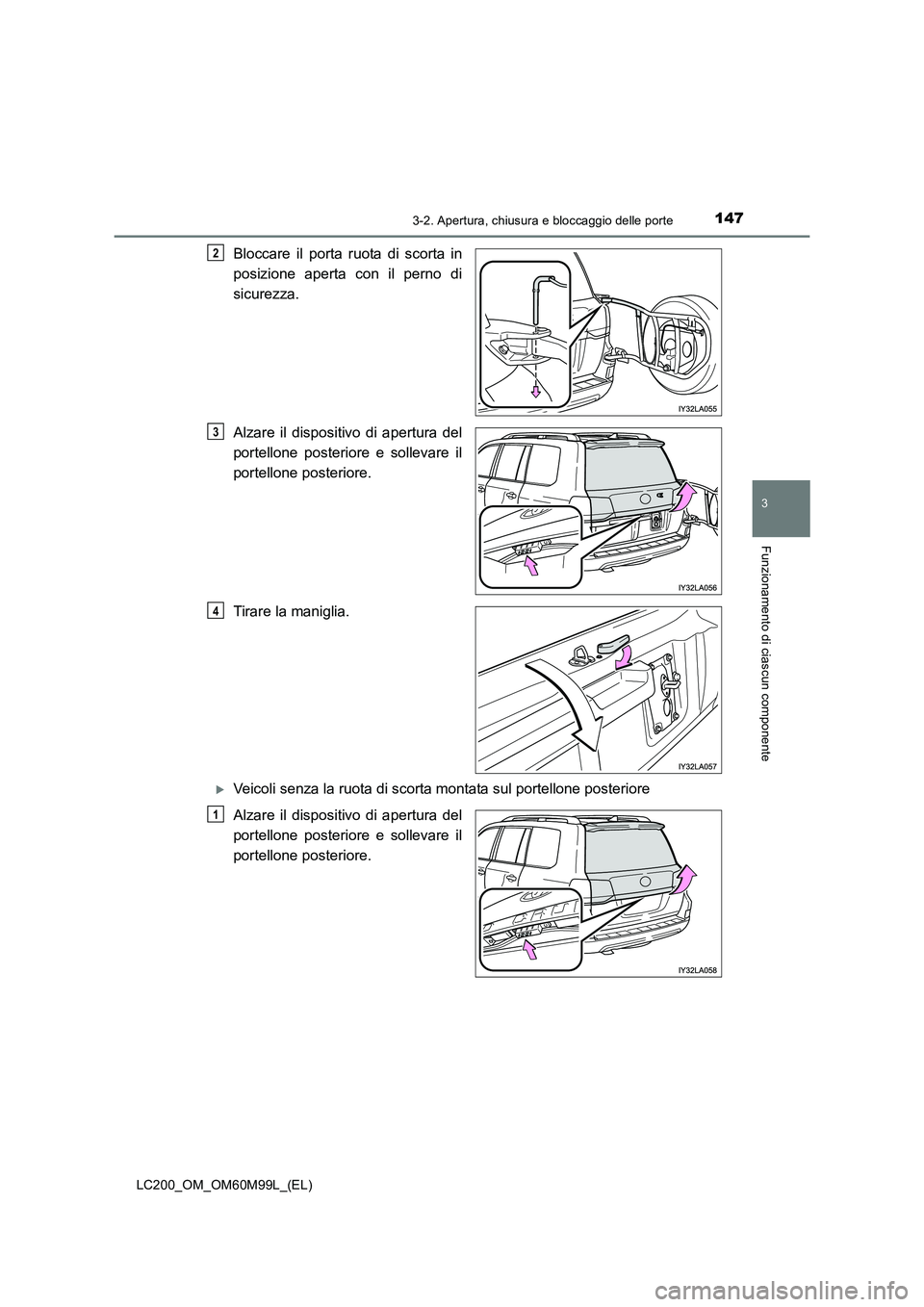

Bloccare il porta ruota di scorta in
posizione aperta con il perno di
sicurezza.
Alzare il dispositivo di apertura del
portellone posteriore e sollevare il
portellone posteriore.
Tirare la maniglia.
XVeicoli senza la ruota di scorta montata sul portellone posteriore
Alzare il dispositivo di apertura del
portellone posteriore e sollevare il
portellone posteriore.
2
3
4
1

1483-2. Apertura, chiusura e bloccaggio delle porte
LC200_OM_OM60M99L_(EL)

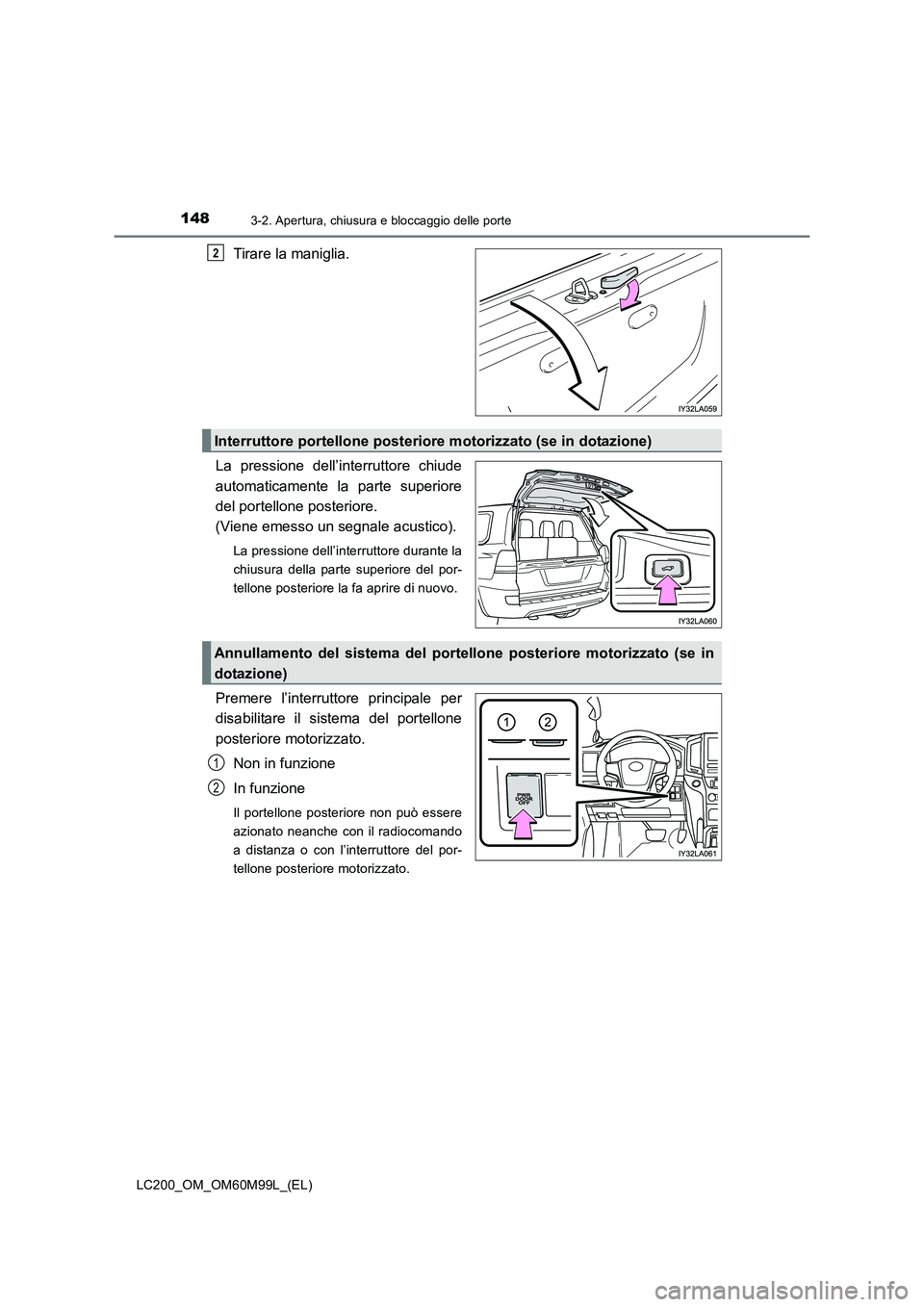

Tirare la maniglia.
La pressione dell’interruttore chiude
automaticamente la parte superiore
del portellone posteriore.
(Viene emesso un segnale acustico).
La pressione dell’interruttore durante la
chiusura della parte superiore del por-
tellone posteriore la fa aprire di nuovo.
Premere l’interruttore principale per
disabilitare il sistema del portellone
posteriore motorizzato. Non in funzione
In funzione
Il portellone posteriore non può essere
azionato neanche con il radiocomando
a distanza o con l’interruttore del por-
tellone posteriore motorizzato.
2
Interruttore portellone posteriore motorizzato (se in dotazione)
Annullamento del sistema del porte llone posteriore motorizzato (se in
dotazione)
1
2

1493-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
LC200_OM_OM60M99L_(EL)

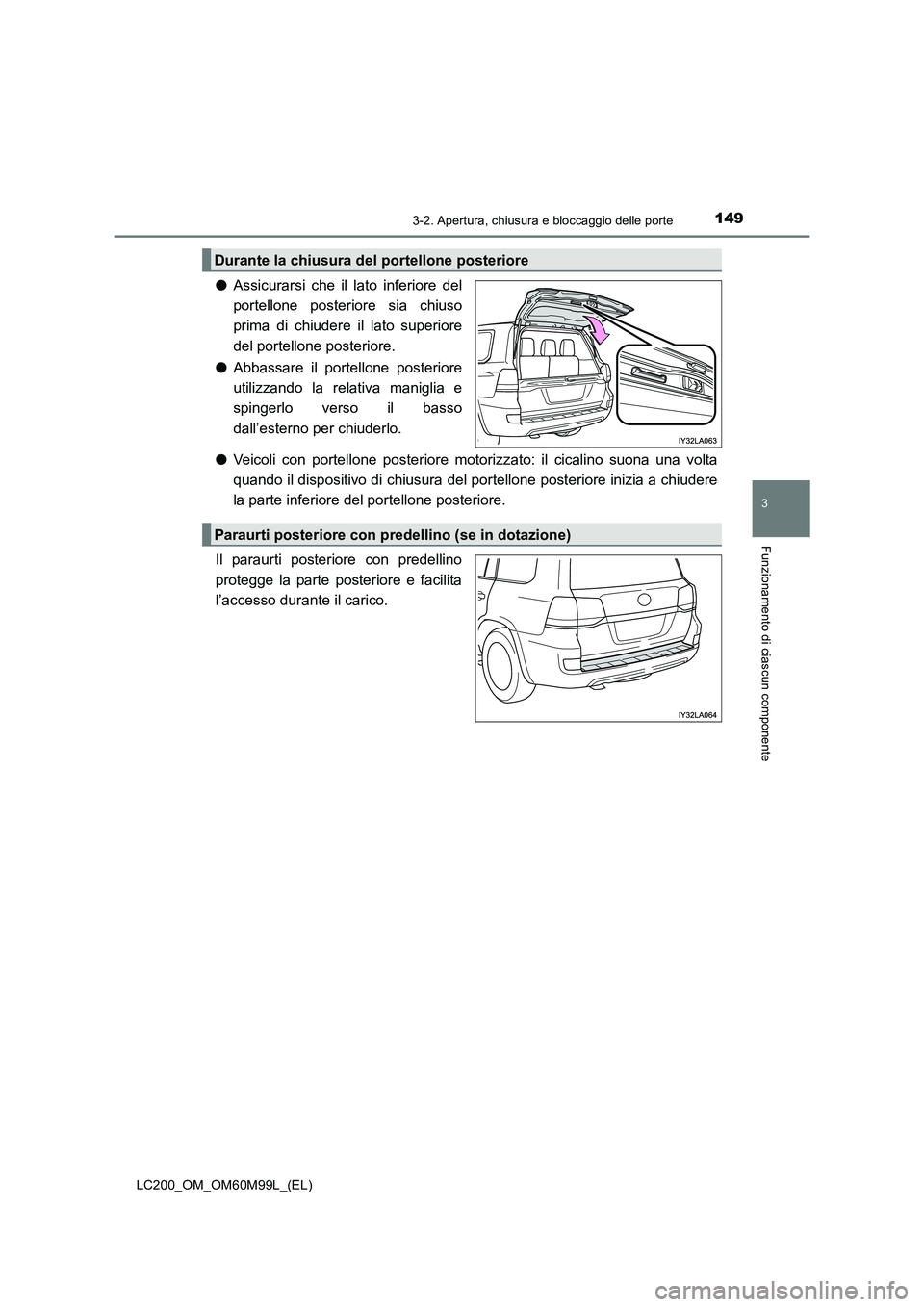

●Assicurarsi che il lato inferiore del
portellone posteriore sia chiuso
prima di chiudere il lato superiore
del portellone posteriore.
● Abbassare il portellone posteriore
utilizzando la relativa maniglia e
spingerlo verso il basso
dall’esterno per chiuderlo.
● Veicoli con portellone posteriore motorizzato: il cicalino suona una volta
quando il dispositivo di chiusura del portellone posteriore inizia a chiudere
la parte inferiore del portellone posteriore.
Il paraurti posteriore con predellino
protegge la parte posteriore e facilita
l’accesso durante il carico.
Durante la chiusura del portellone posteriore
Paraurti posteriore con predellino (se in dotazione)

1503-2. Apertura, chiusura e bloccaggio delle porte
LC200_OM_OM60M99L_(EL)

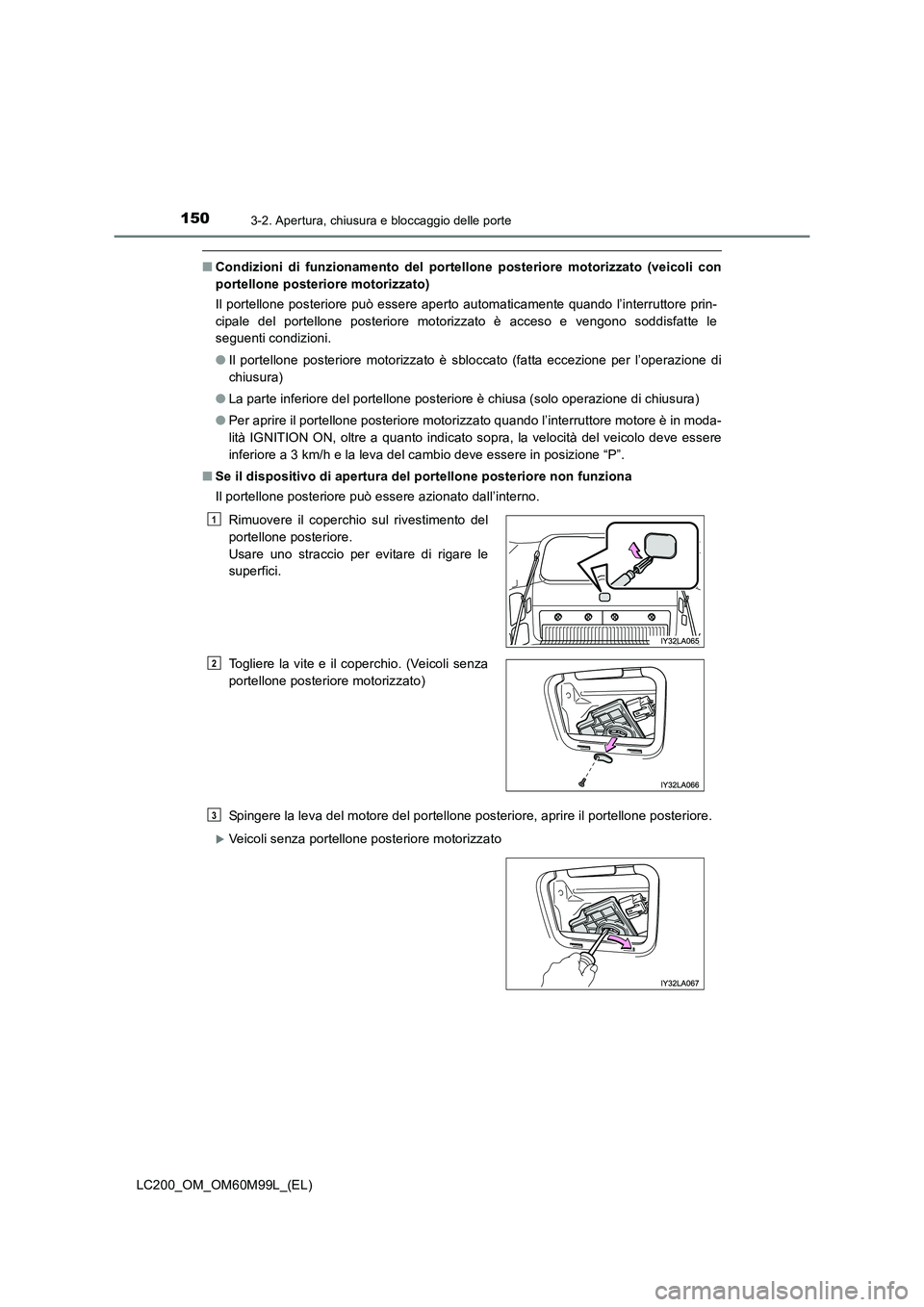

■Condizioni di funzionamento del portell one posteriore motorizzato (veicoli con
portellone posteriore motorizzato)
Il portellone posteriore può essere aperto automaticamente quando l’interruttore prin-
cipale del portellone posteriore motorizzato è acceso e vengono soddisfatte le
seguenti condizioni.
● Il portellone posteriore motorizzato è sbloccato (fatta eccezione per l’operazione di
chiusura)
● La parte inferiore del portellone posteriore è chiusa (solo operazione di chiusura)
● Per aprire il portellone posteriore motorizzato quando l’interruttore motore è in moda-
lità IGNITION ON, oltre a quanto indicato sopra, la velocità del veicolo deve essere
inferiore a 3 km/h e la leva del cambio deve essere in posizione “P”.
■ Se il dispositivo di apertura del portellone posteriore non funziona
Il portellone posteriore può essere azionato dall’interno.
Spingere la leva del motore del portellone posteriore, aprire il portellone posteriore.
XVeicoli senza portellone posteriore motorizzato Rimuovere il coperchio sul rivestimento del
portellone posteriore.
Usare uno straccio per evitare di rigare le
superfici.
Togliere la vite e il coperchio. (Veicoli senza
portellone posteriore motorizzato)
1
2
3

1513-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
LC200_OM_OM60M99L_(EL)

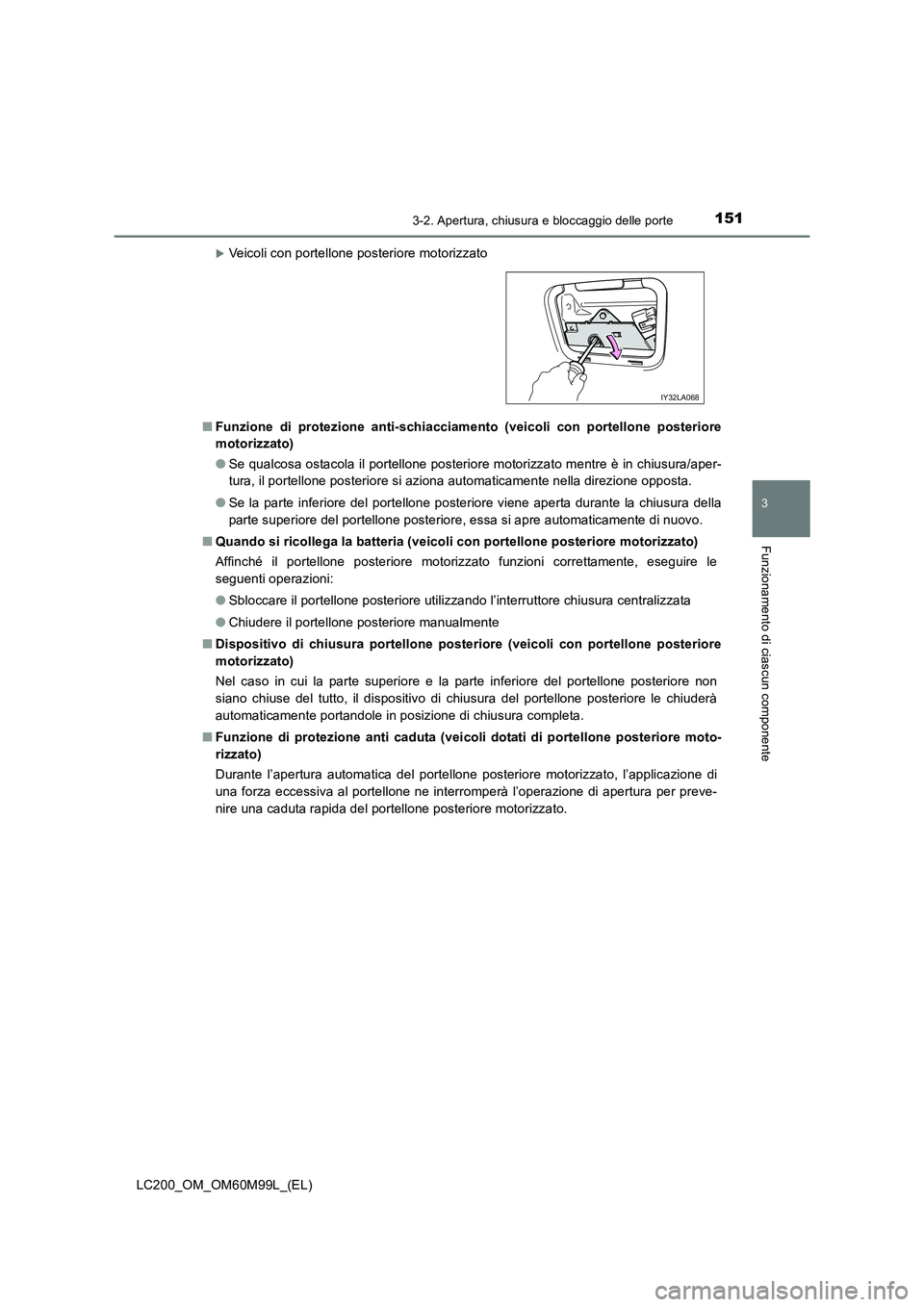

XVeicoli con portellone posteriore motorizzato
■ Funzione di protezione anti-schiacciamento (veicoli con portellone posteriore
motorizzato)
●Se qualcosa ostacola il portellone posteriore motorizzato mentre è in chiusura/aper-
tura, il portellone posteriore si aziona automaticamente nella direzione opposta.
● Se la parte inferiore del portellone posteriore viene aperta durante la chiusura della
parte superiore del portellone posteriore, essa si apre automaticamente di nuovo.
■ Quando si ricollega la batteria (veicoli con portellone posteriore motorizzato)
Affinché il portellone posteriore motorizzato funzioni correttamente, eseguire le
seguenti operazioni:
●Sbloccare il portellone posteriore utilizzando l’interruttore chiusura centralizzata
● Chiudere il portellone posteriore manualmente
■ Dispositivo di chiusura portellone posteriore (veicoli con portellone posteriore
motorizzato)
Nel caso in cui la parte superiore e la parte inferiore del portellone posteriore non
siano chiuse del tutto, il dispositivo di chiusura del portellone posteriore le chiuderà
automaticamente portandole in posizione di chiusura completa.
■ Funzione di protezione anti caduta (vei coli dotati di portellone posteriore moto-
rizzato)
Durante l’apertura automatica del portellone posteriore motorizzato, l’applicazione di
una forza eccessiva al portellone ne interromperà l’operazione di apertura per preve-
nire una caduta rapida del portellone posteriore motorizzato.
IY32LA068

1523-2. Apertura, chiusura e bloccaggio delle porte
LC200_OM_OM60M99L_(EL)■

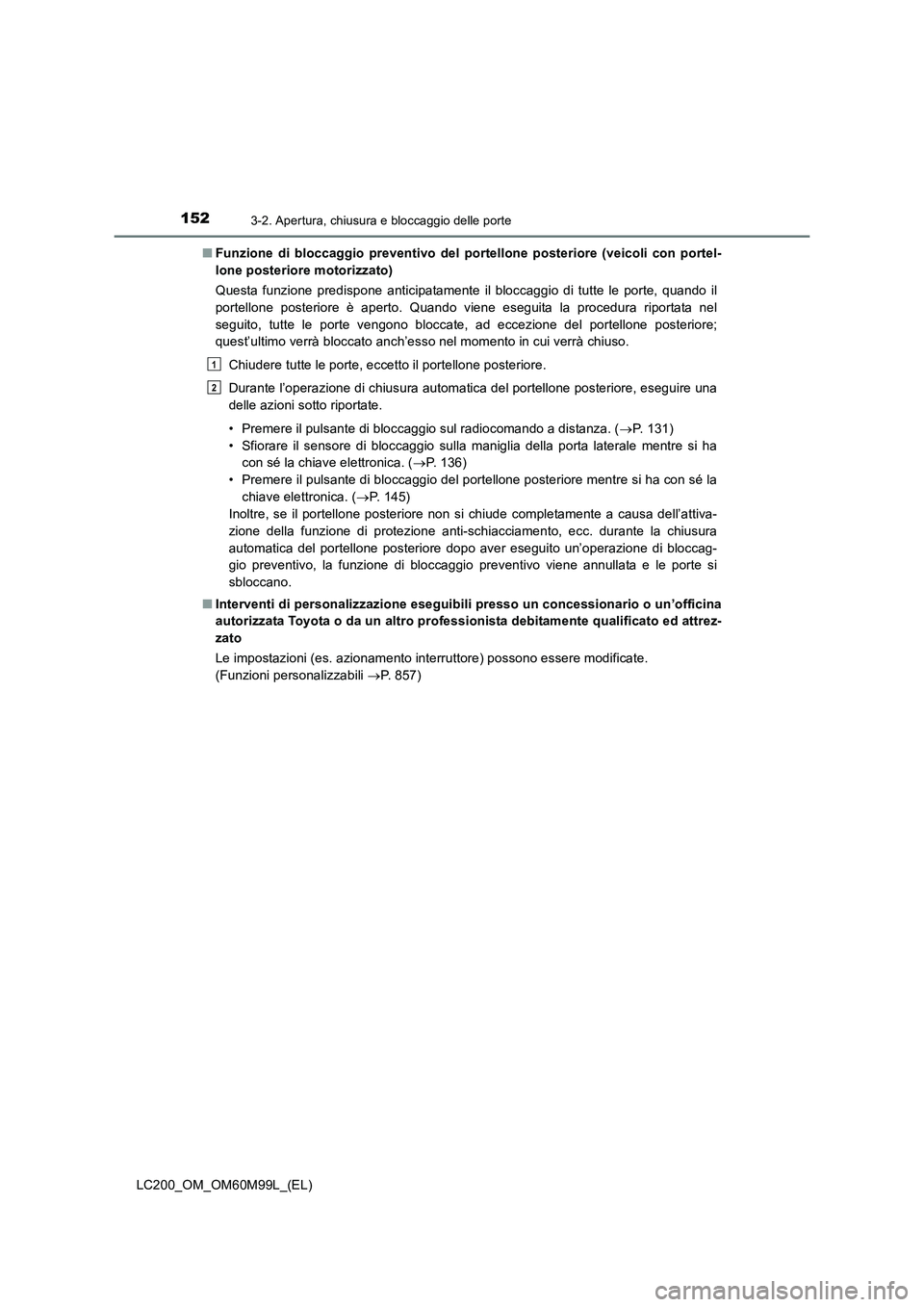

Funzione di bloccaggio preventivo del portellone posteriore (veicoli con portel-
lone posteriore motorizzato)
Questa funzione predispone anticipatamente il bloccaggio di tutte le porte, quando il
portellone posteriore è aperto. Quando viene eseguita la procedura riportata nel
seguito, tutte le porte vengono bloccate, ad eccezione del portellone posteriore;
quest’ultimo verrà bloccato anch’esso nel momento in cui verrà chiuso.
Chiudere tutte le porte, eccetto il portellone posteriore.
Durante l’operazione di chiusura automatica del portellone posteriore, eseguire una
delle azioni sotto riportate.
• Premere il pulsante di bloccaggio sul radiocomando a distanza. ( →P. 131)
• Sfiorare il sensore di bloccaggio sulla maniglia della porta laterale mentre si ha con sé la chiave elettronica. ( →P. 136)
• Premere il pulsante di bloccaggio del portellone posteriore mentre si ha con sé la chiave elettronica. ( →P. 145)
Inoltre, se il portellone posteriore non si chiude completamente a causa dell’attiva-
zione della funzione di protezione anti-schiacciamento, ecc. durante la chiusura
automatica del portellone posteriore dopo aver eseguito un’operazione di bloccag-
gio preventivo, la funzione di bloccaggio preventivo viene annullata e le porte si
sbloccano.
■ Interventi di personalizzazione eseguibili presso un concessionario o un’officina
autorizzata Toyota o da un altro professionista debitamente qualificato ed attrez-
zato
Le impostazioni (es. azionamento interruttore) possono essere modificate.
(Funzioni personalizzabili →P. 857)
1
2
