6737-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura

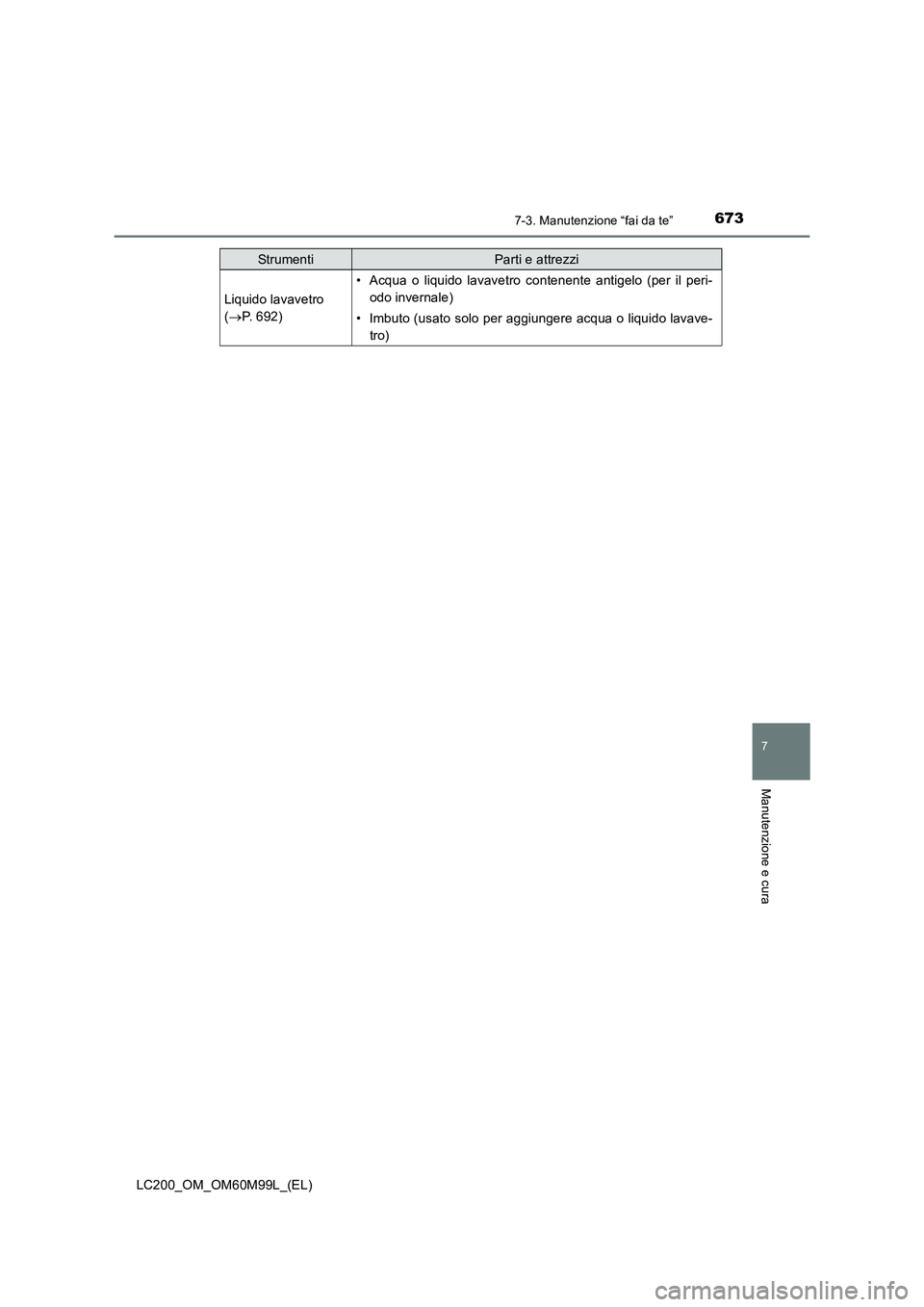

Liquido lavavetro
(→ P. 692)
• Acqua o liquido lavavetro contenente antigelo (per il peri-
odo invernale)
• Imbuto (usato solo per aggiungere acqua o liquido lavave-tro)
StrumentiParti e attrezzi

6747-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)

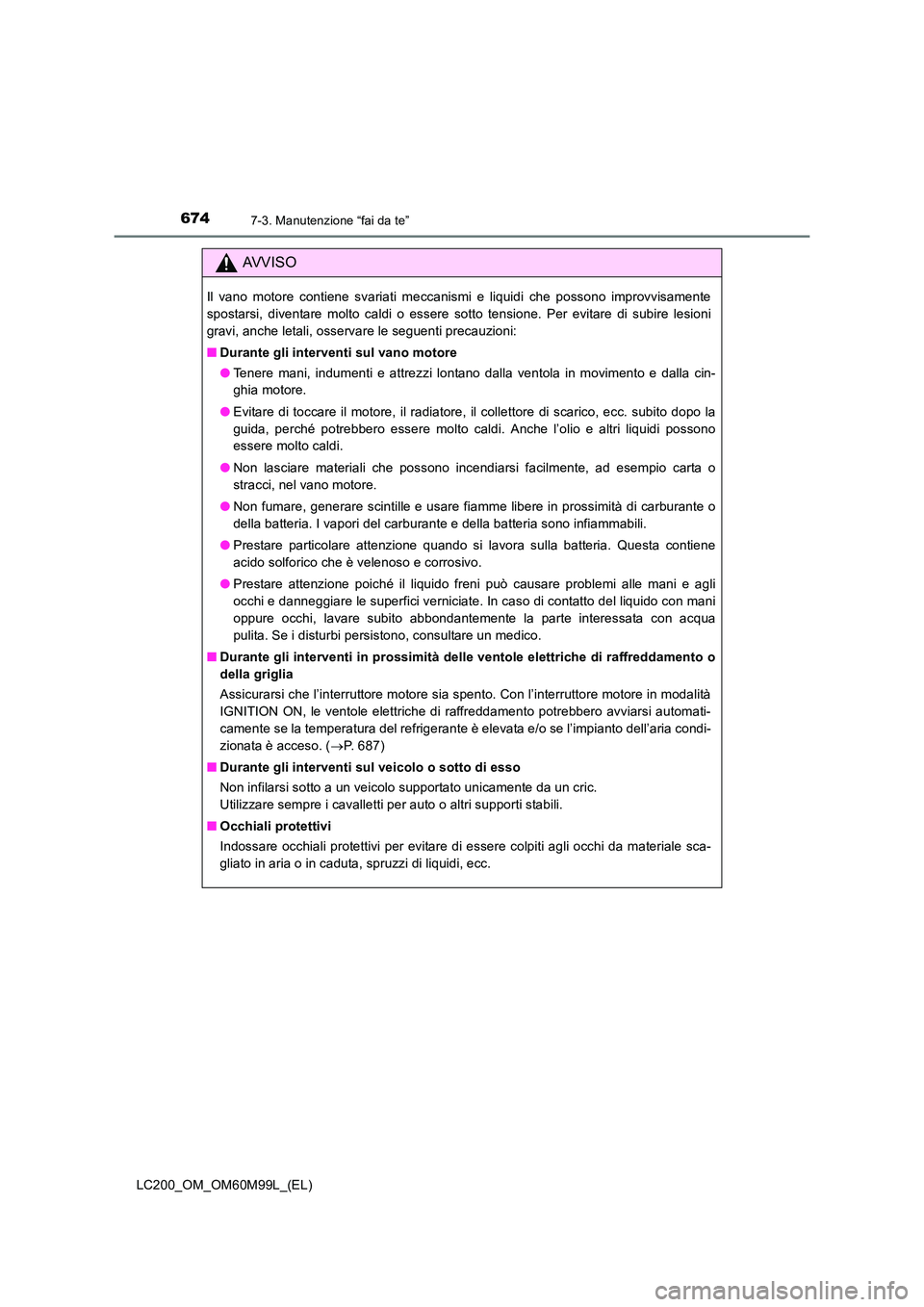

AVVISO
Il vano motore contiene svariati meccanismi e liquidi che possono improvvisamente
spostarsi, diventare molto caldi o essere sotto tensione. Per evitare di subire lesioni
gravi, anche letali, osservare le seguenti precauzioni:
■Durante gli interventi sul vano motore
●Tenere mani, indumenti e attrezzi lontano dalla ventola in movimento e dalla cin-
ghia motore.
● Evitare di toccare il motore, il radiatore, il collettore di scarico, ecc. subito dopo la
guida, perché potrebbero essere molto caldi. Anche l’olio e altri liquidi possono
essere molto caldi.
● Non lasciare materiali che possono incendiarsi facilmente, ad esempio carta o
stracci, nel vano motore.
● Non fumare, generare scintille e usare fiamme libere in prossimità di carburante o
della batteria. I vapori del carburante e della batteria sono infiammabili.
● Prestare particolare attenzione quando si lavora sulla batteria. Questa contiene
acido solforico che è velenoso e corrosivo.
● Prestare attenzione poiché il liquido freni può causare problemi alle mani e agli
occhi e danneggiare le superfici verniciate. In caso di contatto del liquido con mani
oppure occhi, lavare subito abbondantemente la parte interessata con acqua
pulita. Se i disturbi persistono, consultare un medico.
■ Durante gli interventi in prossimità delle ventole elettriche di raffreddamento o
della griglia
Assicurarsi che l’interruttore motore sia spento. Con l’interruttore motore in modalità
IGNITION ON, le ventole elettriche di raffreddamento potrebbero avviarsi automati-
camente se la temperatura del refrigerante è elevata e/o se l’impianto dell’aria condi-
zionata è acceso. ( →P. 687)
■ Durante gli interventi sul veicolo o sotto di esso
Non infilarsi sotto a un veicolo supportato unicamente da un cric.
Utilizzare sempre i cavalletti per auto o altri supporti stabili.
■ Occhiali protettivi
Indossare occhiali protettivi per evitare di essere colpiti agli occhi da materiale sca-
gliato in aria o in caduta, spruzzi di liquidi, ecc.

6757-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura
NOTA
■In caso di rimozione del filtro dell’aria
La guida senza filtro dell’aria può causare un’eccessiva usura del motore dovuta alle
particelle di sporco presenti nell’aria.
■ In caso di livello basso o alto del liquido
È normale che il livello del liquido freni si abbassi leggermente man mano che si usu-
rano le pastiglie freni o quando il livello del liquido nell’accumulatore è alto.
Se occorre riempire frequentemente il serbatoio, è possibile che ci sia un problema
grave.

6767-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)

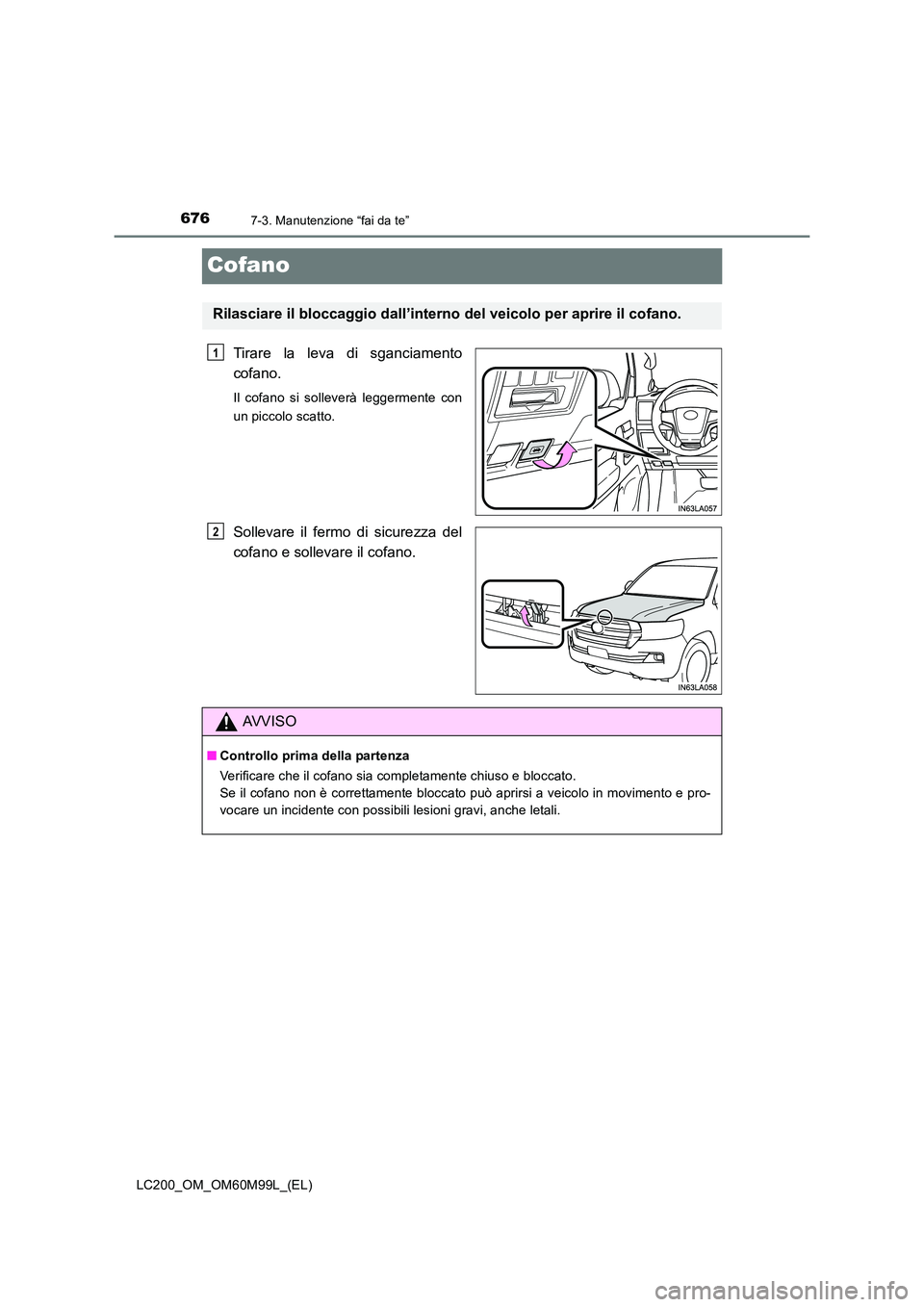

Cofano
Tirare la leva di sganciamento
cofano.
Il cofano si solleverà leggermente con
un piccolo scatto.
Sollevare il fermo di sicurezza del
cofano e sollevare il cofano.
Rilasciare il bloccaggio dall’interno del veicolo per aprire il cofano.
1
2
AVVISO
■Controllo prima della partenza
Verificare che il cofano sia completamente chiuso e bloccato.
Se il cofano non è correttamente bloccato può aprirsi a veicolo in movimento e pro-
vocare un incidente con possibili lesioni gravi, anche letali.

6777-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura

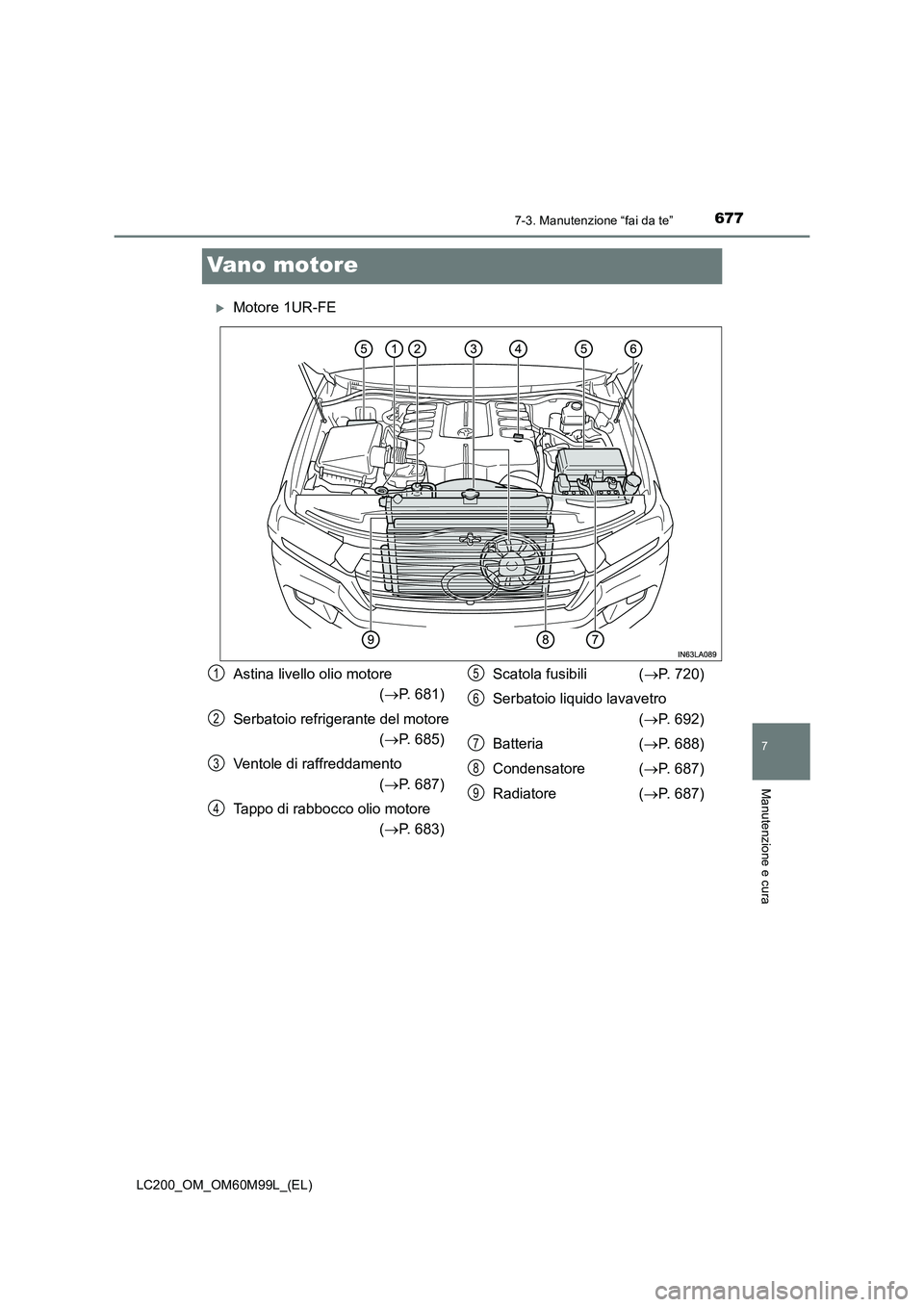

Vano motore
XMotore 1UR-FE
Astina livello olio motore (→ P. 681)
Serbatoio refrigerante del motore (→ P. 685)
Ventole di raffreddamento (→ P. 687)
Tappo di rabbocco olio motore (→ P. 683) Scatola fusibili (
→P. 720)
Serbatoio liquido lavavetro (→ P. 692)
Batteria ( →P. 688)
Condensatore ( →P. 687)
Radiatore ( →P. 687)1
2
3
4
5
6
7
8
9

6787-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)

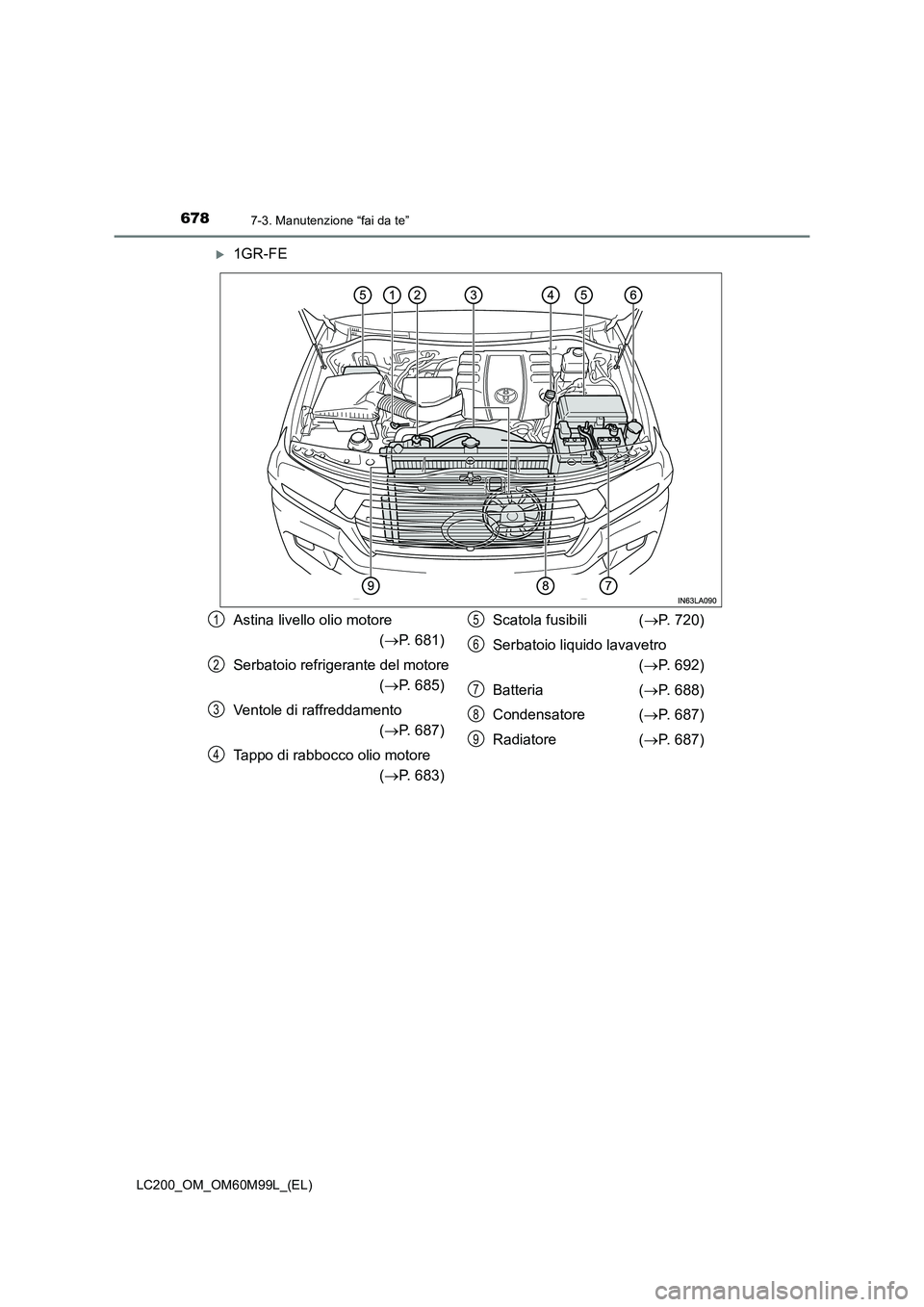

X1GR-FE
Astina livello olio motore (→ P. 681)
Serbatoio refrigerante del motore (→ P. 685)
Ventole di raffreddamento (→ P. 687)
Tappo di rabbocco olio motore (→ P. 683) Scatola fusibili (
→P. 720)
Serbatoio liquido lavavetro 　
( → P. 692)
Batteria ( →P. 688)
Condensatore ( →P. 687)
Radiatore ( →P. 687)1
2
3
4
5
6
7
8
9

6797-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura

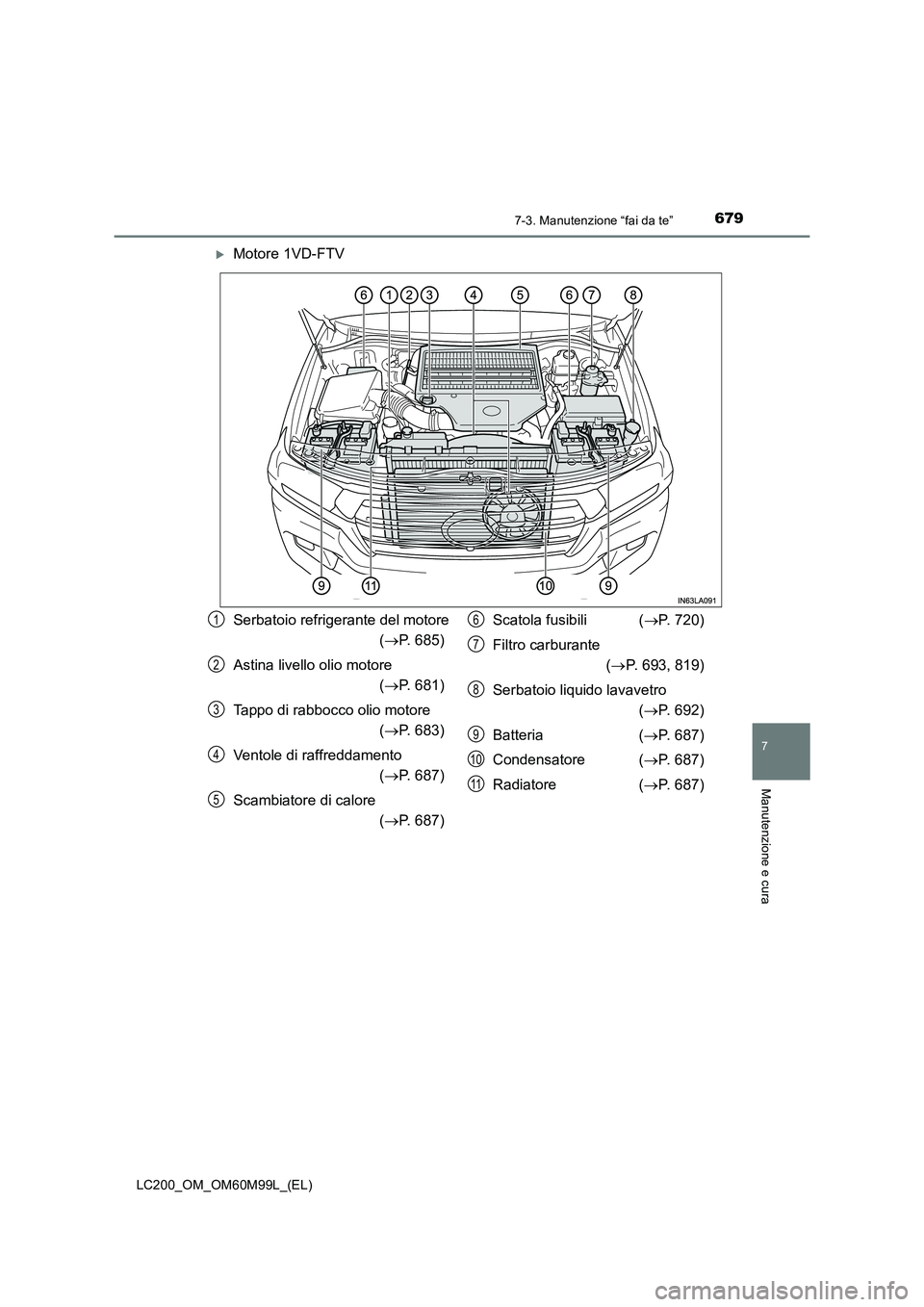

XMotore 1VD-FTV
Serbatoio refrigerante del motore (→ P. 685)
Astina livello olio motore (→ P. 681)
Tappo di rabbocco olio motore (→ P. 683)
Ventole di raffreddamento (→ P. 687)
Scambiatore di calore (→ P. 687) Scatola fusibili (
→P. 720)
Filtro carburante (→ P. 693, 819)
Serbatoio liquido lavavetro (→ P. 692)
Batteria ( →P. 687)
Condensatore ( →P. 687)
Radiatore ( →P. 687)1
2
3
4
5
6
7
8
9
10
11

6807-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)■

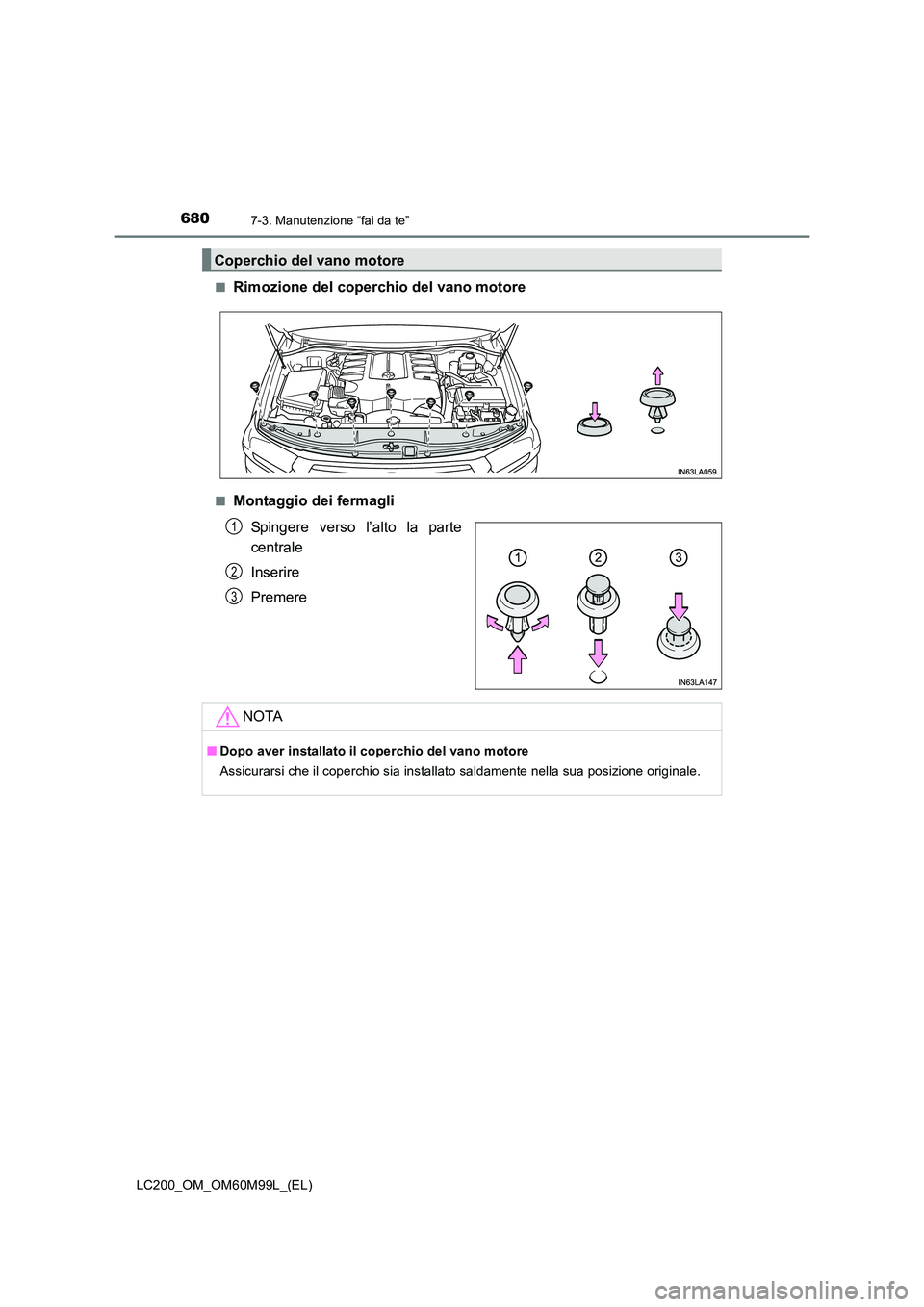

Rimozione del coperchio del vano motore
■Montaggio dei fermagli
Spingere verso l’alto la parte
centrale
Inserire
Premere
Coperchio del vano motore
1
2
3
NOTA
■Dopo aver installato il coperchio del vano motore
Assicurarsi che il coperchio sia installato saldamente nella sua posizione originale.
