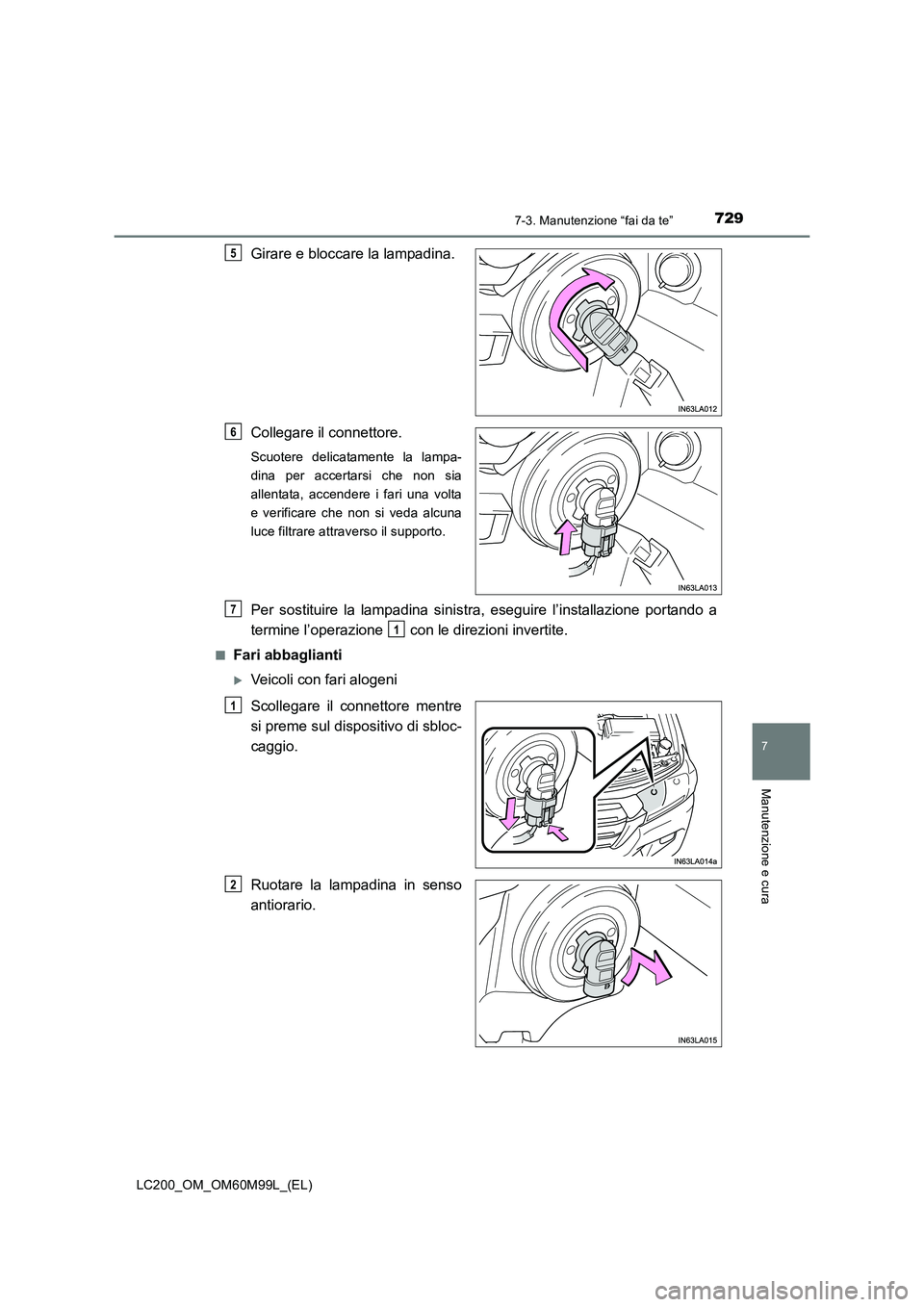

7297-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura
Girare e bloccare la lampadina.
Collegare il connettore.
Scuotere delicatamente la lampa-
dina per accertarsi che non sia
allentata, accendere i fari una volta
e verificare che non si veda alcuna
luce filtrare attraverso il supporto.
Per sostituire la lampadina sinistra, eseguire l’installazione portando a
termine l’operazione con le direzioni invertite.
■Fari abbaglianti
XVeicoli con fari alogeni
Scollegare il connettore mentre
si preme sul dispositivo di sbloc-
caggio.
Ruotare la lampadina in senso
antiorario.
5
6
7
1
1
2

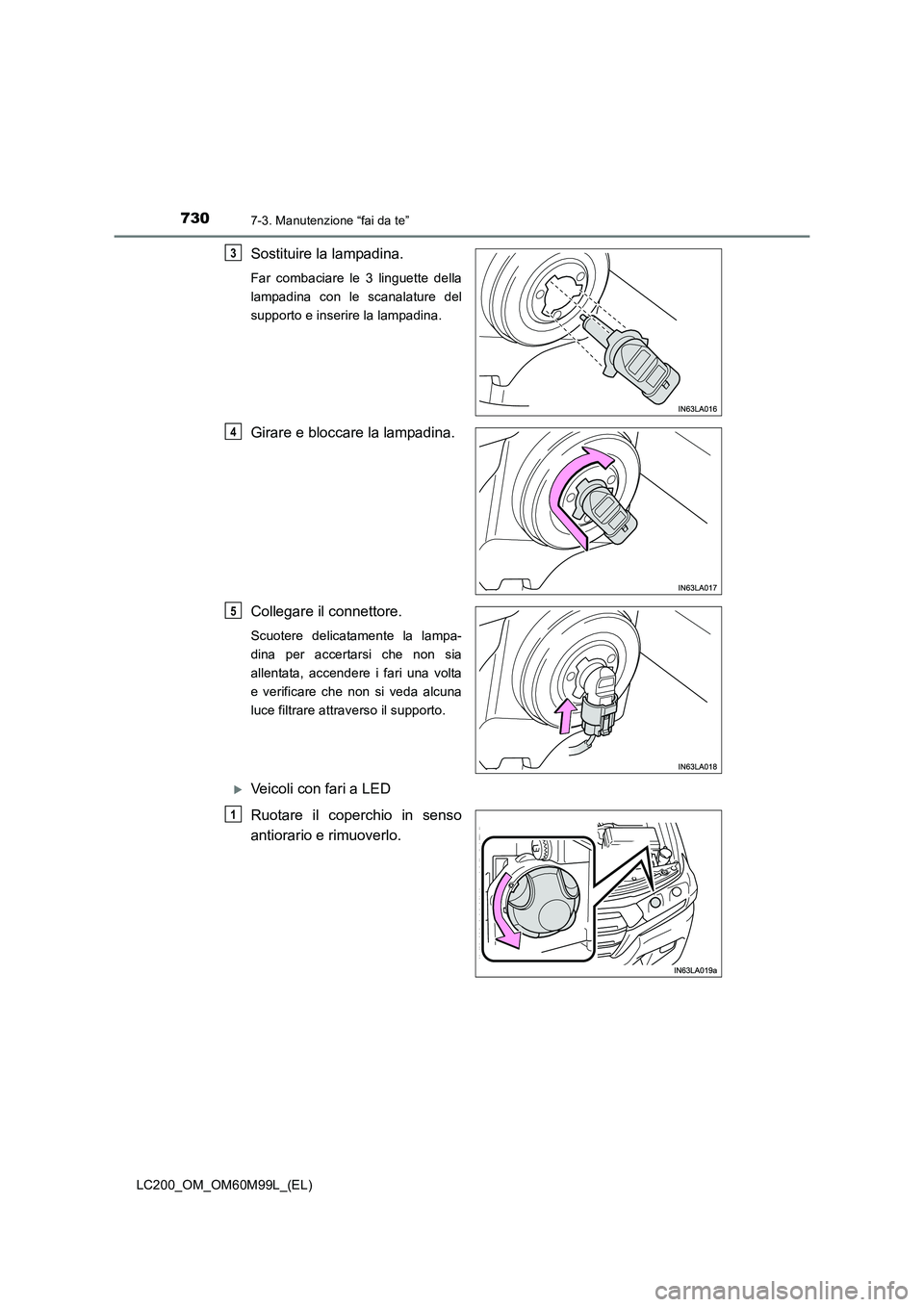

7307-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
Sostituire la lampadina.
Far combaciare le 3 linguette della
lampadina con le scanalature del
supporto e inserire la lampadina.
Girare e bloccare la lampadina.
Collegare il connettore.
Scuotere delicatamente la lampa-
dina per accertarsi che non sia
allentata, accendere i fari una volta
e verificare che non si veda alcuna
luce filtrare attraverso il supporto.
XVeicoli con fari a LED
Ruotare il coperchio in senso
antiorario e rimuoverlo.
3
4
5
1

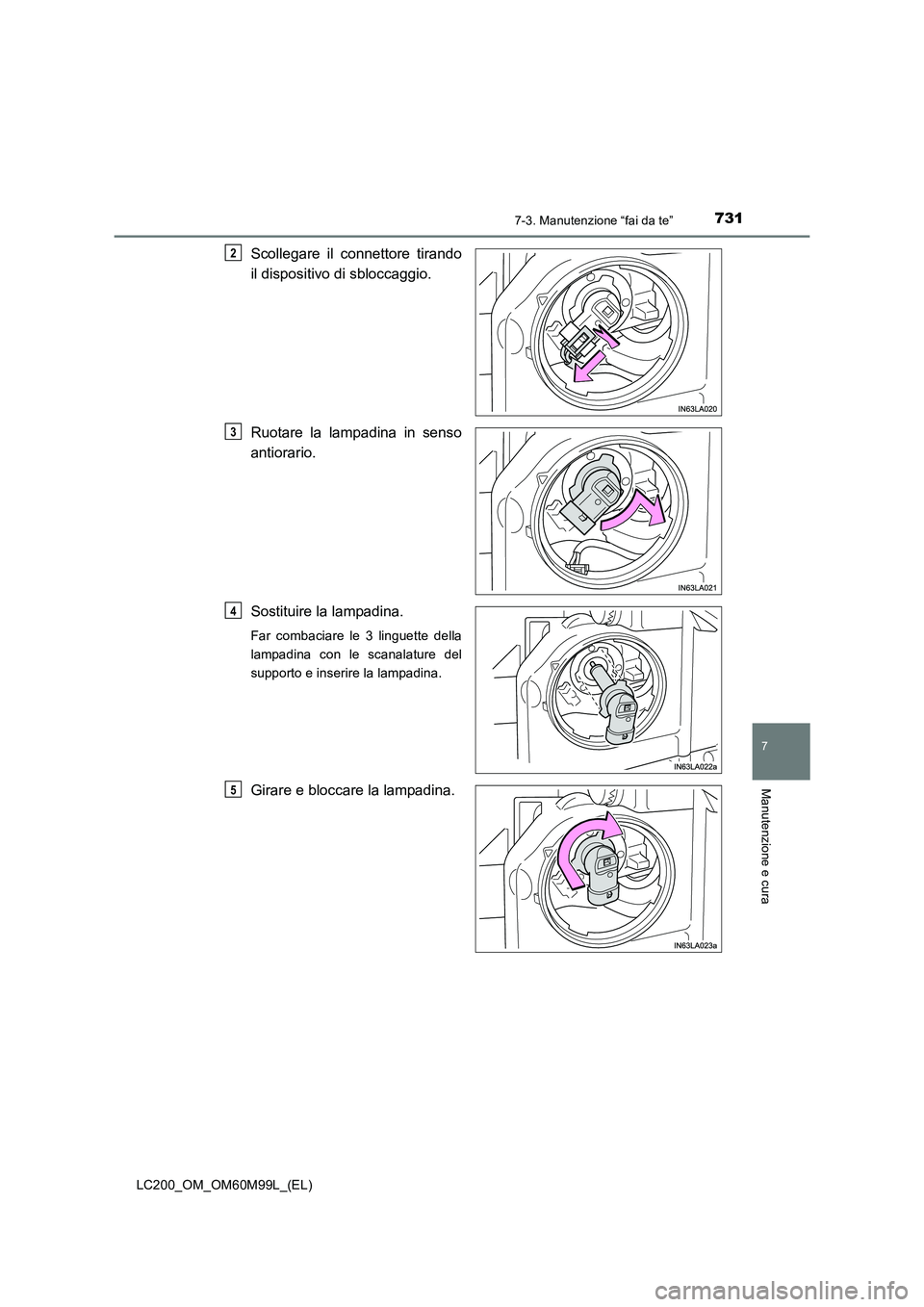

7317-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura
Scollegare il connettore tirando
il dispositivo di sbloccaggio.
Ruotare la lampadina in senso
antiorario.
Sostituire la lampadina.
Far combaciare le 3 linguette della
lampadina con le scanalature del
supporto e inserire la lampadina.
Girare e bloccare la lampadina.
2
3
4
5

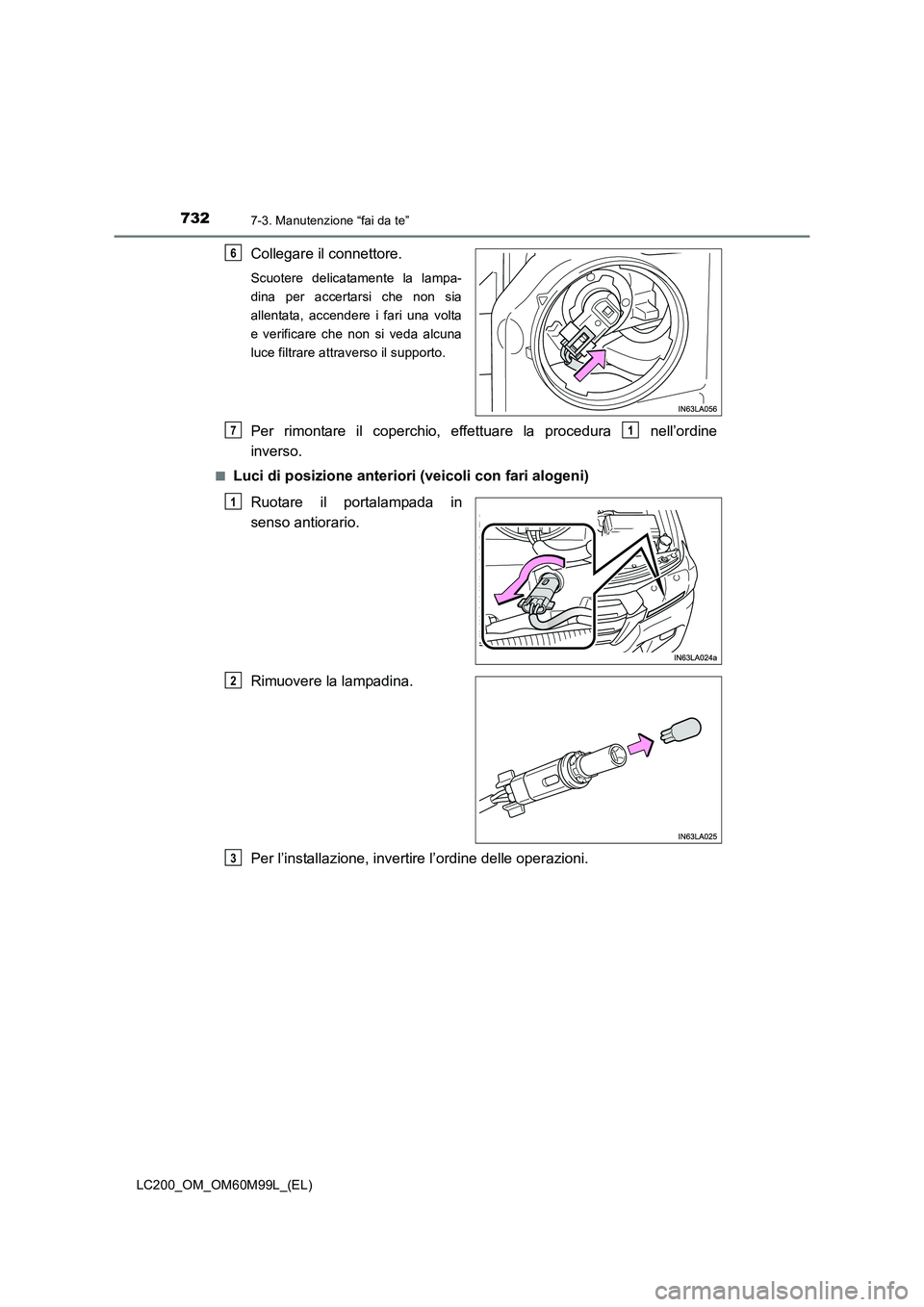

7327-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
Collegare il connettore.
Scuotere delicatamente la lampa-
dina per accertarsi che non sia
allentata, accendere i fari una volta
e verificare che non si veda alcuna
luce filtrare attraverso il supporto.
Per rimontare il coperchio, effettuare la procedura nell’ordine
inverso.
■Luci di posizione anteriori (veicoli con fari alogeni)
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine delle operazioni.
6
71
1
2
3

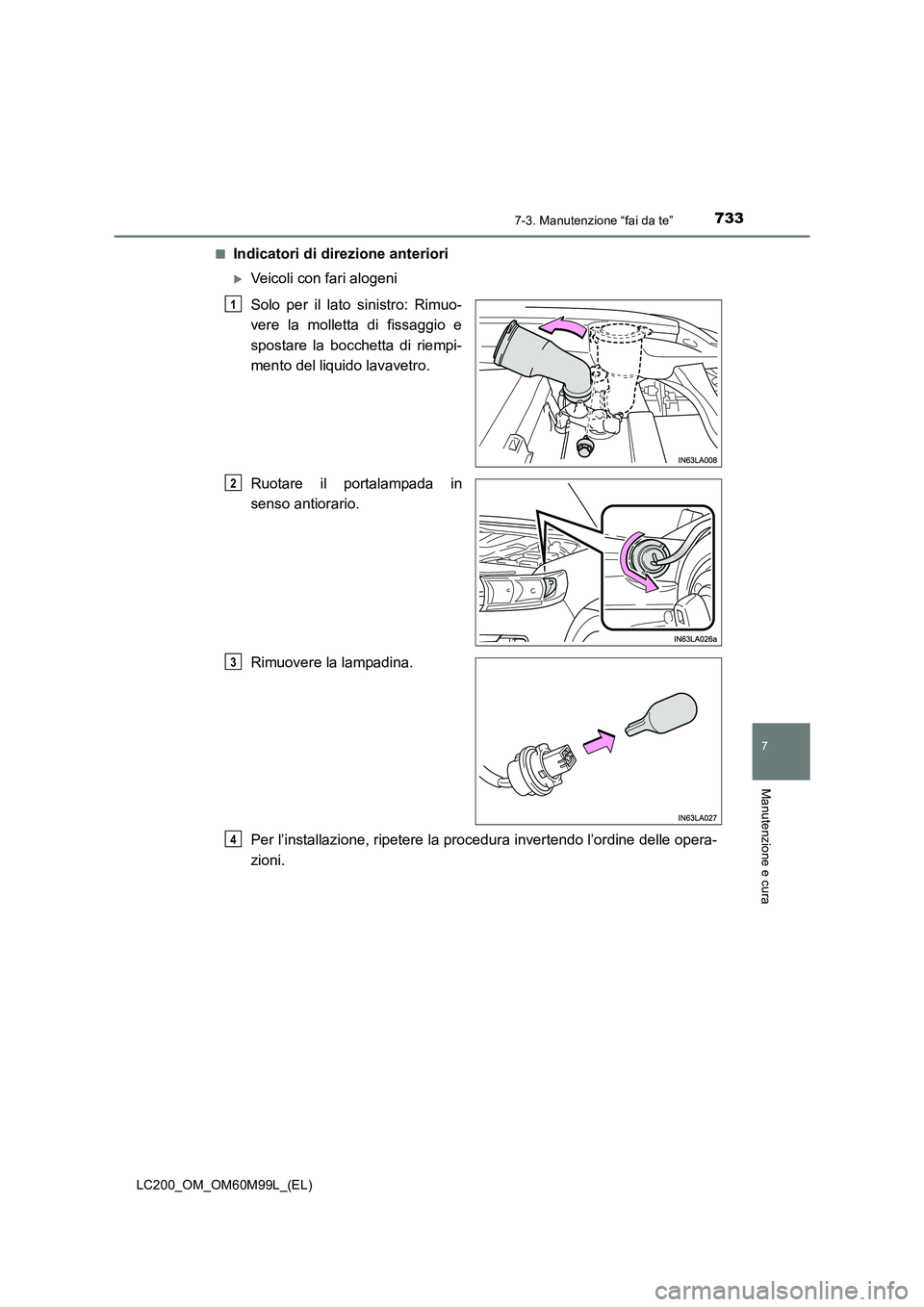

7337-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura
■Indicatori di direzione anteriori
XVeicoli con fari alogeni
Solo per il lato sinistro: Rimuo-
vere la molletta di fissaggio e
spostare la bocchetta di riempi-
mento del liquido lavavetro.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
1
2
3
4

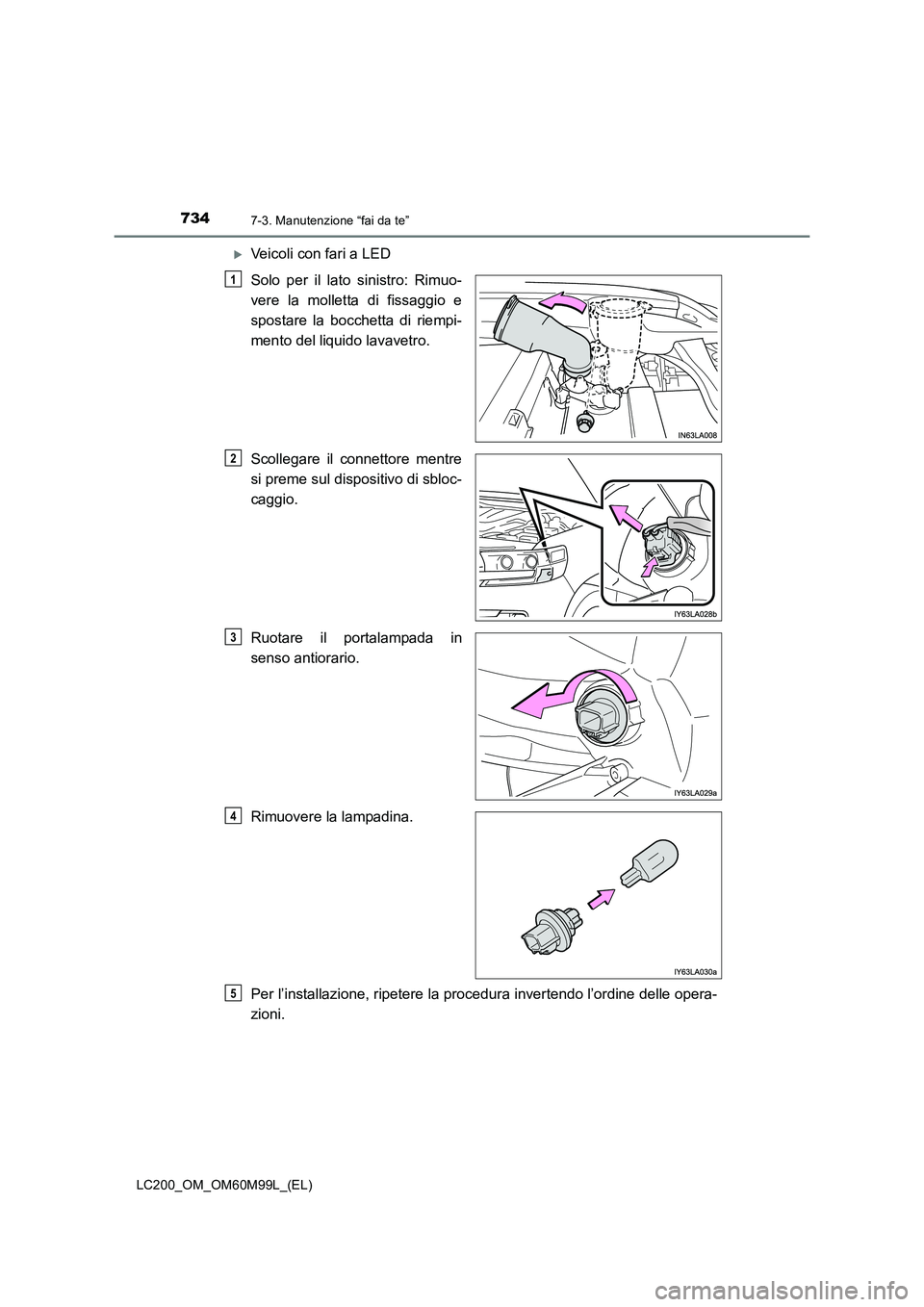

7347-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
XVeicoli con fari a LED
Solo per il lato sinistro: Rimuo-
vere la molletta di fissaggio e
spostare la bocchetta di riempi-
mento del liquido lavavetro.
Scollegare il connettore mentre
si preme sul dispositivo di sbloc-
caggio.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
1
2
3
4
5

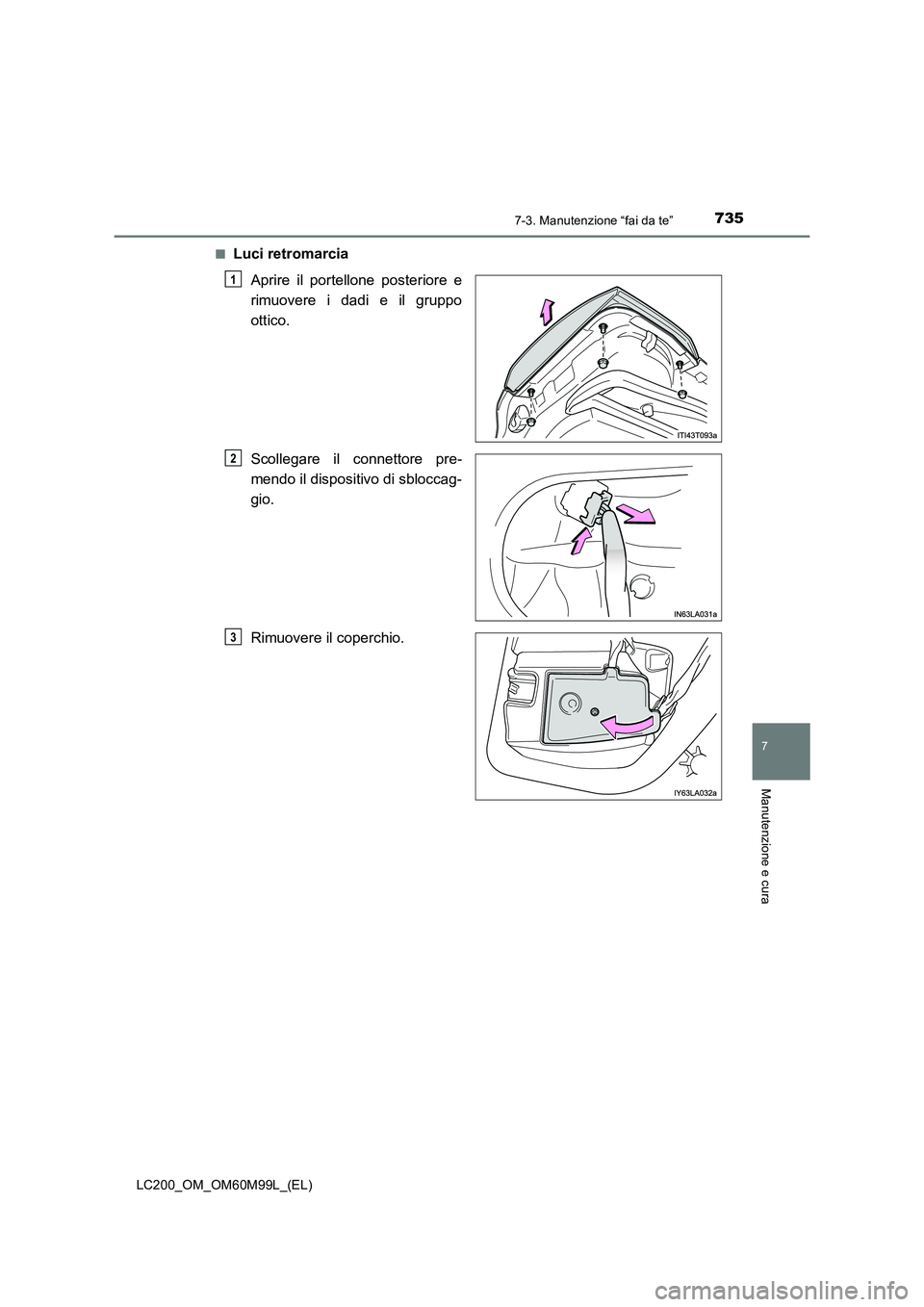

7357-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
7
Manutenzione e cura
■Luci retromarciaAprire il portellone posteriore e
rimuovere i dadi e il gruppo
ottico.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
Rimuovere il coperchio.
1
2
3

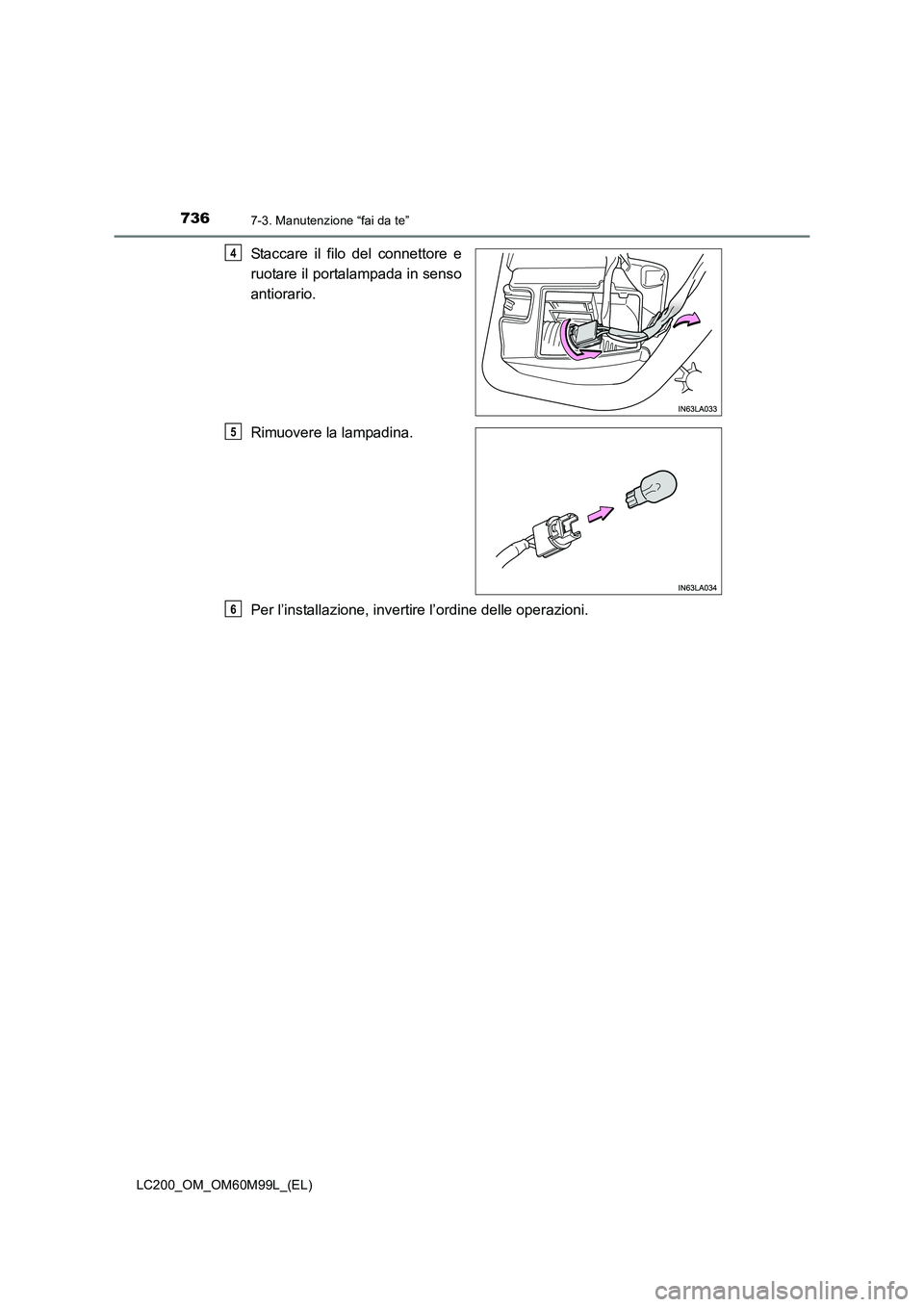

7367-3. Manutenzione “fai da te”
LC200_OM_OM60M99L_(EL)
Staccare il filo del connettore e
ruotare il portalampada in senso
antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine delle operazioni.4
5
6
