2016 TOYOTA LAND CRUISER Manuale duso (in Italian)

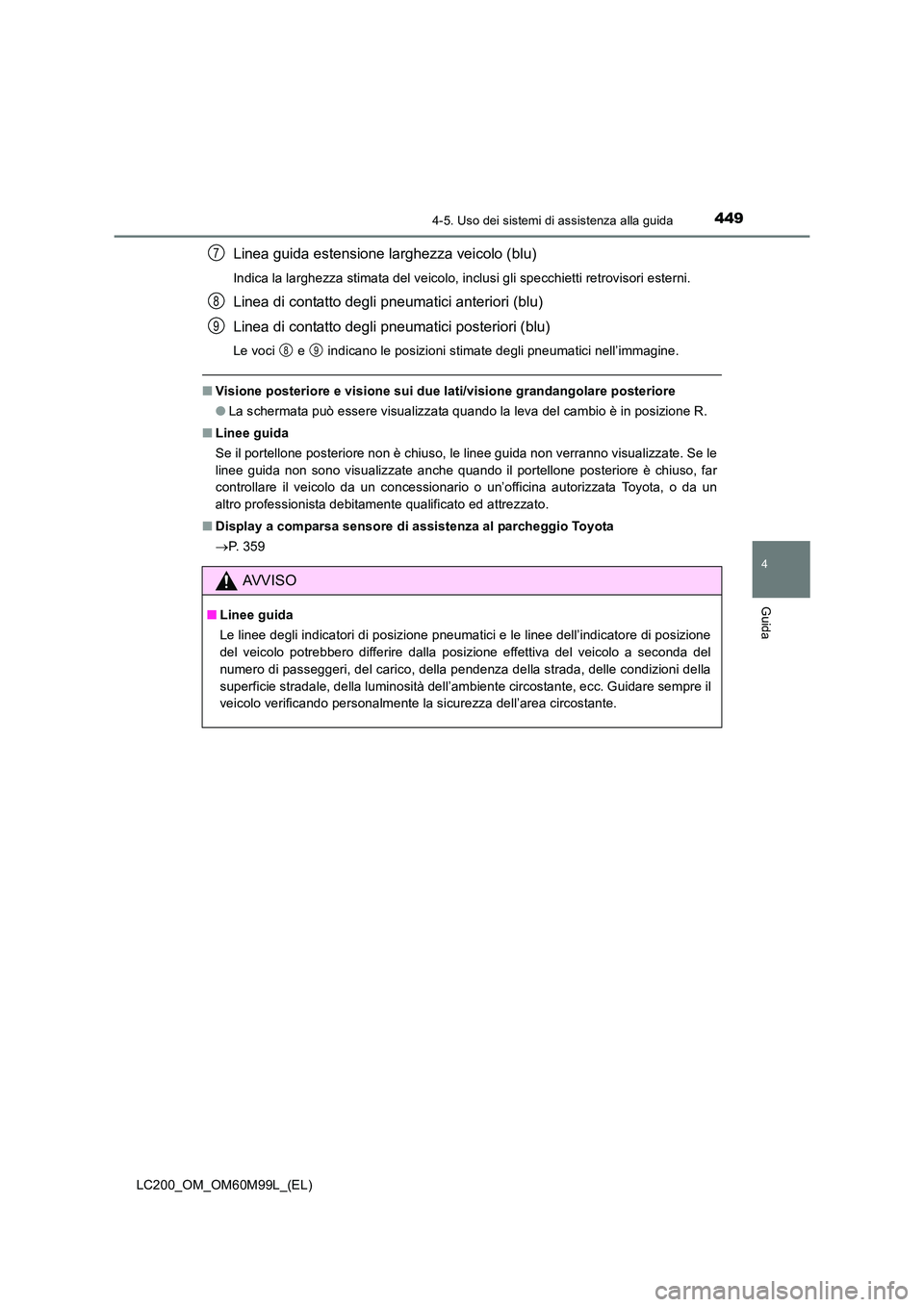

4494-5. Uso dei sistemi di assistenza alla guida
4
Guida
LC200_OM_OM60M99L_(EL)
Linea guida estensione larghezza veicolo (blu)
Indica la larghezza stimata del veicolo, inclusi gli specchietti retrovisori esterni.
Linea di contatto degli pneumatici anteriori (blu)
Linea di contatto degli pneumatici posteriori (blu)
Le voci e indicano le posizioni stimate degli pneumatici nell’immagine.
■Visione posteriore e visione sui due lati/visione grandangolare posteriore
●La schermata può essere visualizzata quando la leva del cambio è in posizione R.
■ Linee guida
Se il portellone posteriore non è chiuso, le linee guida non verranno visualizzate. Se le
linee guida non sono visualizzate anche quando il portellone posteriore è chiuso, far
controllare il veicolo da un concessionario o un’officina autorizzata Toyota, o da un
altro professionista debitamente qualificato ed attrezzato.
■ Display a comparsa sensore di assistenza al parcheggio Toyota
→P. 3 5 9
AVVISO
■ Linee guida
Le linee degli indicatori di posizione pneumatici e le linee dell’indicatore di posizione
del veicolo potrebbero differire dalla posizione effettiva del veicolo a seconda del
numero di passeggeri, del carico, della pendenza della strada, delle condizioni della
superficie stradale, della luminosità dell’ambiente circostante, ecc. Guidare sempre il
veicolo verificando personalmente la sicurezza dell’area circostante.
7
8
9
89

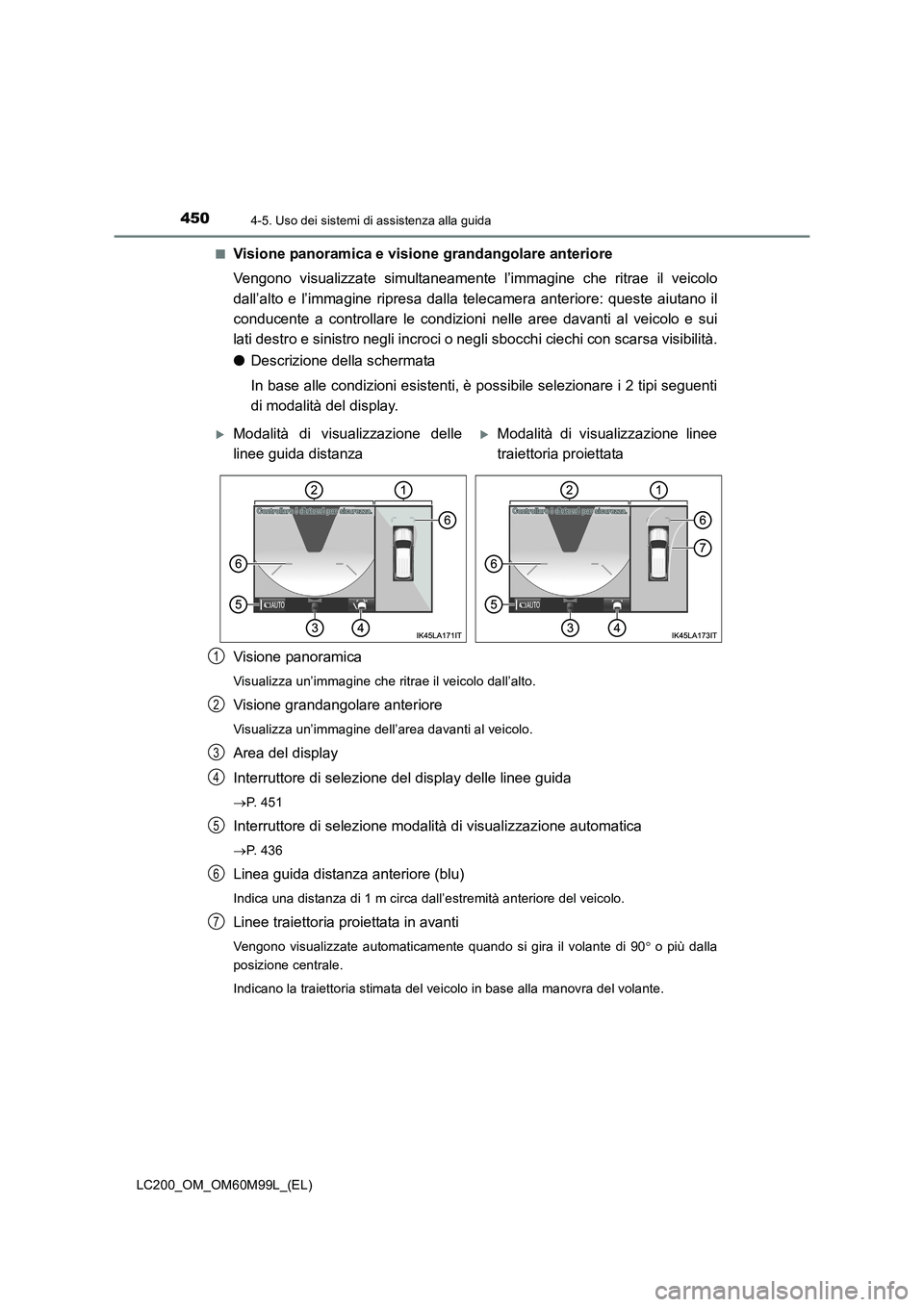

4504-5. Uso dei sistemi di assistenza alla guida
LC200_OM_OM60M99L_(EL)■
Visione panoramica e visione grandangolare anteriore
Vengono visualizzate simultaneamente l’immagine che ritrae il veicolo
dall’alto e l’immagine ripresa dalla telecamera anteriore: queste aiutano il
conducente a controllare le condizioni nelle aree davanti al veicolo e sui
lati destro e sinistro negli incroci o negli
sbocchi ciechi con scarsa visibilità.
● Descrizione della schermata
In base alle condizioni esistenti, è possibile selezionare i 2 tipi seguenti
di modalità del display.
Visione panoramica
Visualizza un’immagine che ritrae il veicolo dall’alto.
Visione grandangolare anteriore
Visualizza un’immagine dell’area davanti al veicolo.
Area del display
Interruttore di selezione del display delle linee guida
→ P. 4 5 1
Interruttore di selezione modalità di visualizzazione automatica
→P. 4 3 6
Linea guida distanza anteriore (blu)
Indica una distanza di 1 m circa dall’estremità anteriore del veicolo.
Linee traiettoria proiettata in avanti
Vengono visualizzate automaticamente quando si gira il volante di 90 ° o più dalla
posizione centrale.
Indicano la traiettoria stimata del veicolo in base alla manovra del volante.
XModalità di visualizzazione delle
linee guida distanzaXModalità di visualizzazione linee
traiettoria proiettata
1
2
3
4
5
6
7

4514-5. Uso dei sistemi di assistenza alla guida
4
Guida
LC200_OM_OM60M99L_(EL)
●Passaggio alla modalità di visualizzazione automatica
→ P. 4 3 6
● Commutazione delle modalità di visualizzazione delle linee guida
La modalità è commutata e il display di commutazione cambia ogni
volta che si seleziona l’interruttore di selezione della visualizzazione
delle linee guida.
■Visione panoramica e visione grandangolare anteriore
La schermata può essere visualizzata quando la leva del cambio è in posizione P, D o
N.
■ Display a comparsa sensore di assistenza al parcheggio Toyota
→P. 3 5 9
Modalità selezionataModalità di visualizzazione
delle linee guida distanzaModalità di visualizzazione linee traiettoria proiettata
Display di
commutazione
AVVISO
■ Linee guida
Le linee degli indicatori di posizione pneumatici e le linee dell’indicatore di posizione
del veicolo potrebbero differire dalla posizione effettiva del veicolo a seconda del
numero di passeggeri, del carico, della pendenza della strada, delle condizioni della
superficie stradale, della luminosità dell’ambiente circostante, ecc. Guidare sempre il
veicolo verificando personalmente la sicurezza dell’area circostante.

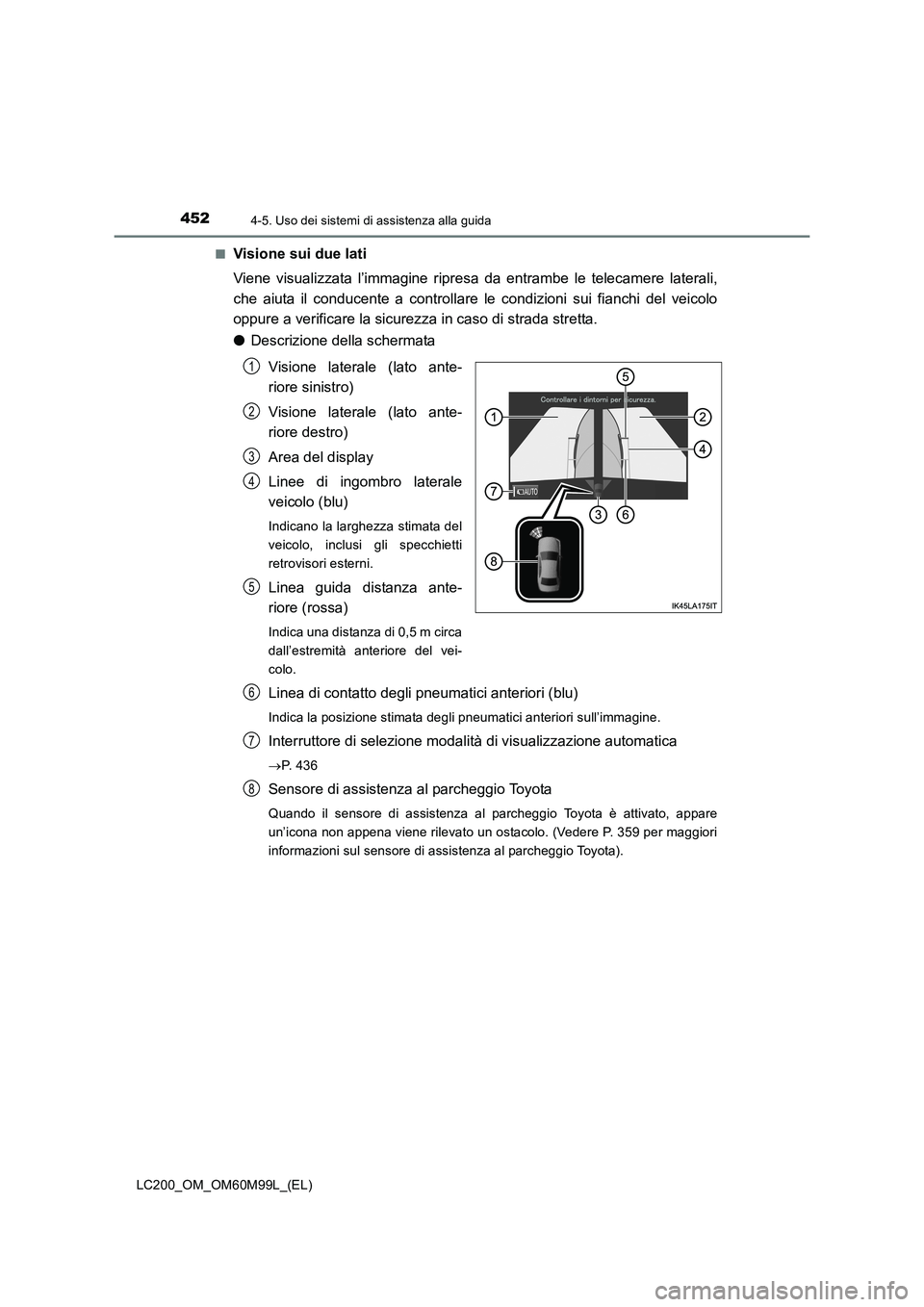

4524-5. Uso dei sistemi di assistenza alla guida
LC200_OM_OM60M99L_(EL)■
Visione sui due lati
Viene visualizzata l’immagine ripresa da entrambe le telecamere laterali,
che aiuta il conducente a controllare le condizioni sui fianchi del veicolo
oppure a verificare la sicurezza in caso di strada stretta.
●
Descrizione della schermata
Visione laterale (lato ante-
riore sinistro)
Visione laterale (lato ante-
riore destro)
Area del display
Linee di ingombro laterale
veicolo (blu)
Indicano la larghezza stimata del
veicolo, inclusi gli specchietti
retrovisori esterni.
Linea guida distanza ante-
riore (rossa)
Indica una distanza di 0,5 m circa
dall’estremità anteriore del vei-
colo.
Linea di contatto degli pneumatici anteriori (blu)
Indica la posizione stimata degli pneumatici anteriori sull’immagine.
Interruttore di selezione modalità di visualizzazione automatica
→P. 4 3 6
Sensore di assistenza al parcheggio Toyota
Quando il sensore di assistenza al parcheggio Toyota è attivato, appare
un’icona non appena viene rilevato un ostacolo. (Vedere P. 359 per maggiori
informazioni sul sensore di assistenza al parcheggio Toyota).
1
2
3
4
5
6
7
8

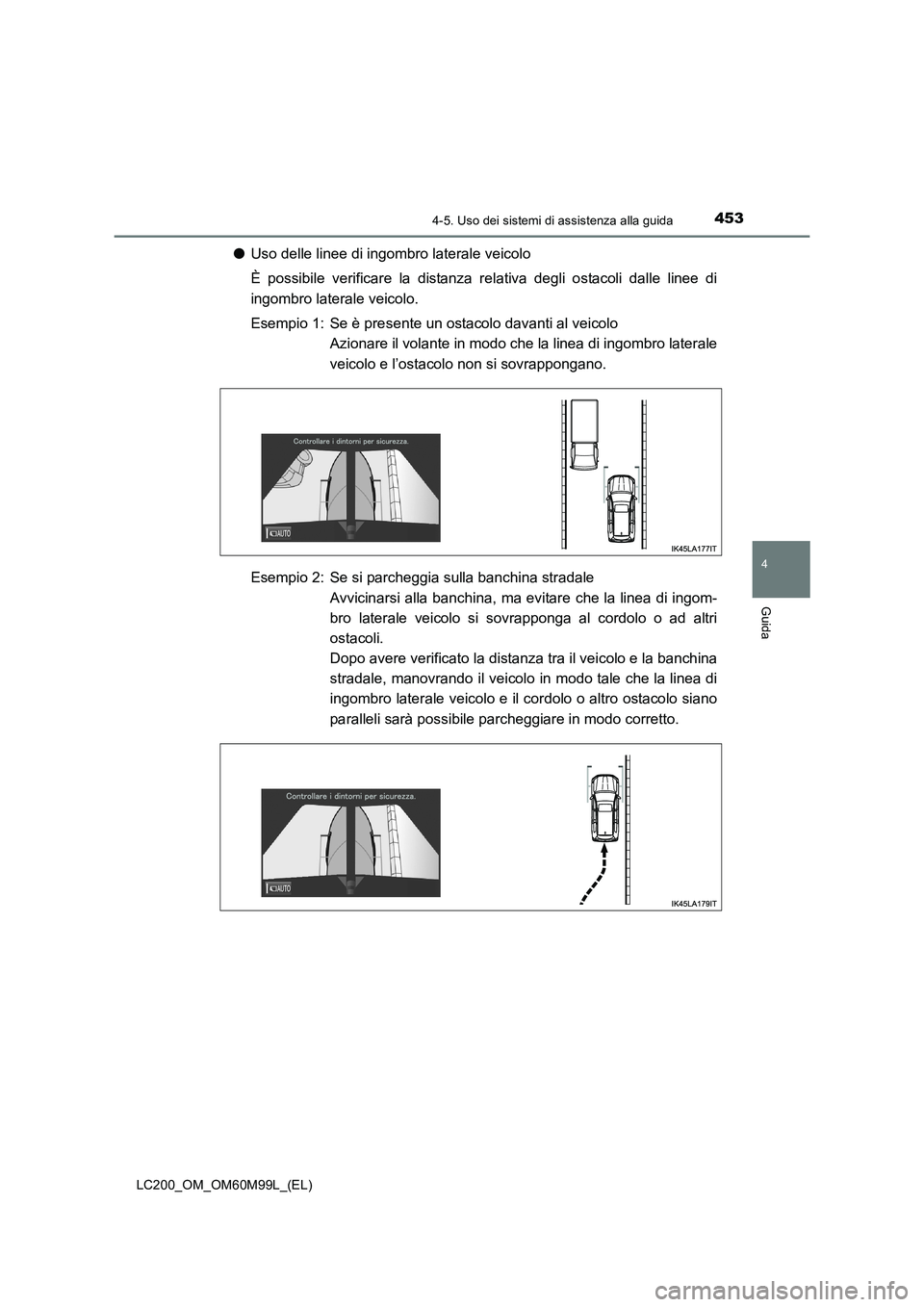

4534-5. Uso dei sistemi di assistenza alla guida
4
Guida
LC200_OM_OM60M99L_(EL)
●Uso delle linee di ingombro laterale veicolo
È possibile verificare la distanza relativa degli ostacoli dalle linee di
ingombro laterale veicolo.
Esempio 1: Se è presente un ostacolo davanti al veicolo
Azionare il volante in modo che la linea di ingombro laterale
veicolo e l’ostacolo non si sovrappongano.
Esempio 2: Se si parcheggia sulla banchina stradale Avvicinarsi alla banchina, ma evitare che la linea di ingom-
bro laterale veicolo si sovrapponga al cordolo o ad altri
ostacoli.
Dopo avere verificato la distanza tra il veicolo e la banchina
stradale, manovrando il veicolo in modo tale che la linea di
ingombro laterale veicolo e il cordolo o altro ostacolo siano
paralleli sarà possibile parcheggiare in modo corretto.

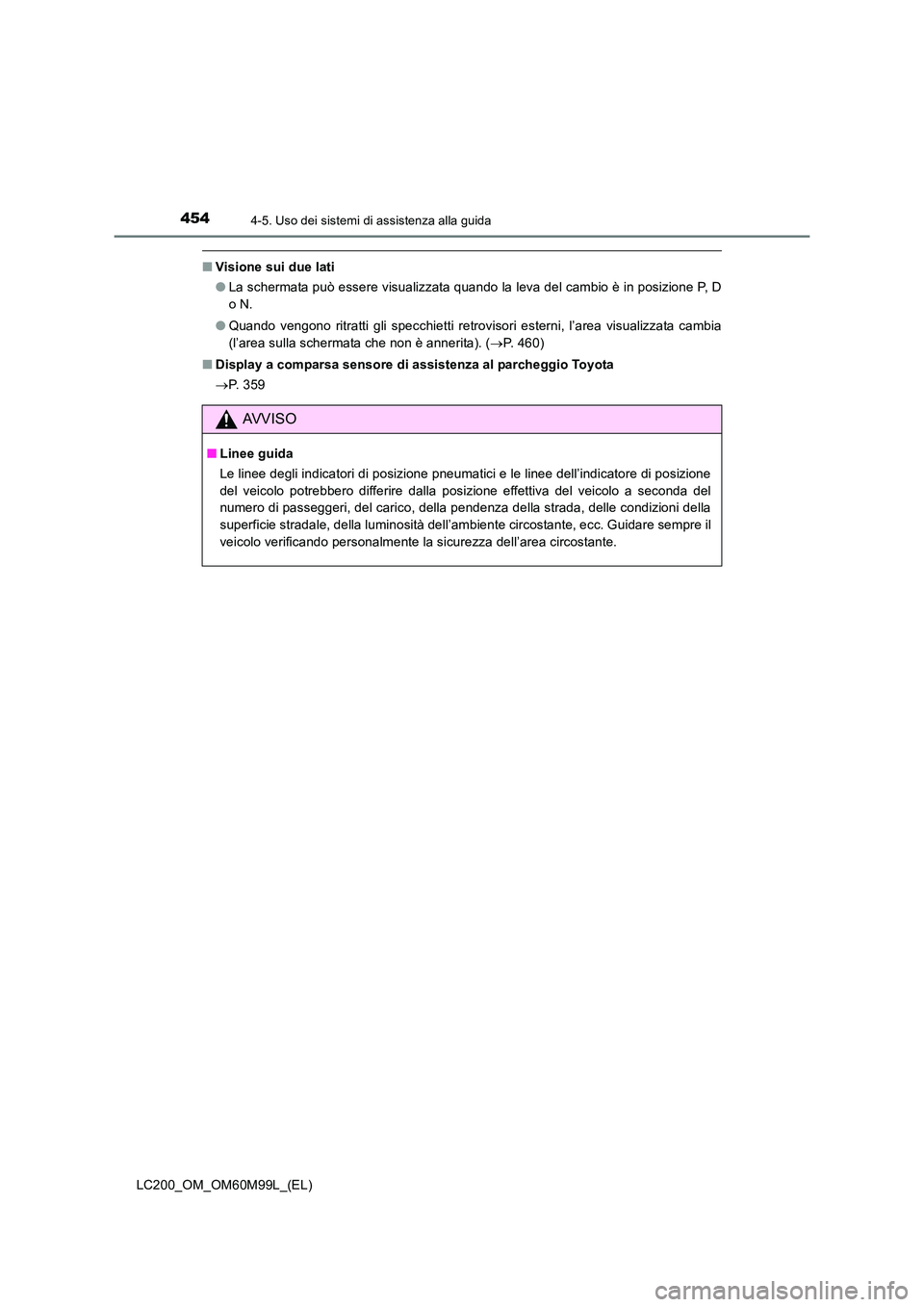

4544-5. Uso dei sistemi di assistenza alla guida
LC200_OM_OM60M99L_(EL)
■Visione sui due lati
●La schermata può essere visualizzata quando la leva del cambio è in posizione P, D
o N.
● Quando vengono ritratti gli specchietti retrovisori esterni, l’area visualizzata cambia
(l’area sulla schermata che non è annerita). ( →P. 460)
■ Display a comparsa sensore di assistenza al parcheggio Toyota
→P. 3 5 9
AVVISO
■ Linee guida
Le linee degli indicatori di posizione pneumatici e le linee dell’indicatore di posizione
del veicolo potrebbero differire dalla posizione effettiva del veicolo a seconda del
numero di passeggeri, del carico, della pendenza della strada, delle condizioni della
superficie stradale, della luminosità dell’ambiente circostante, ecc. Guidare sempre il
veicolo verificando personalmente la sicurezza dell’area circostante.

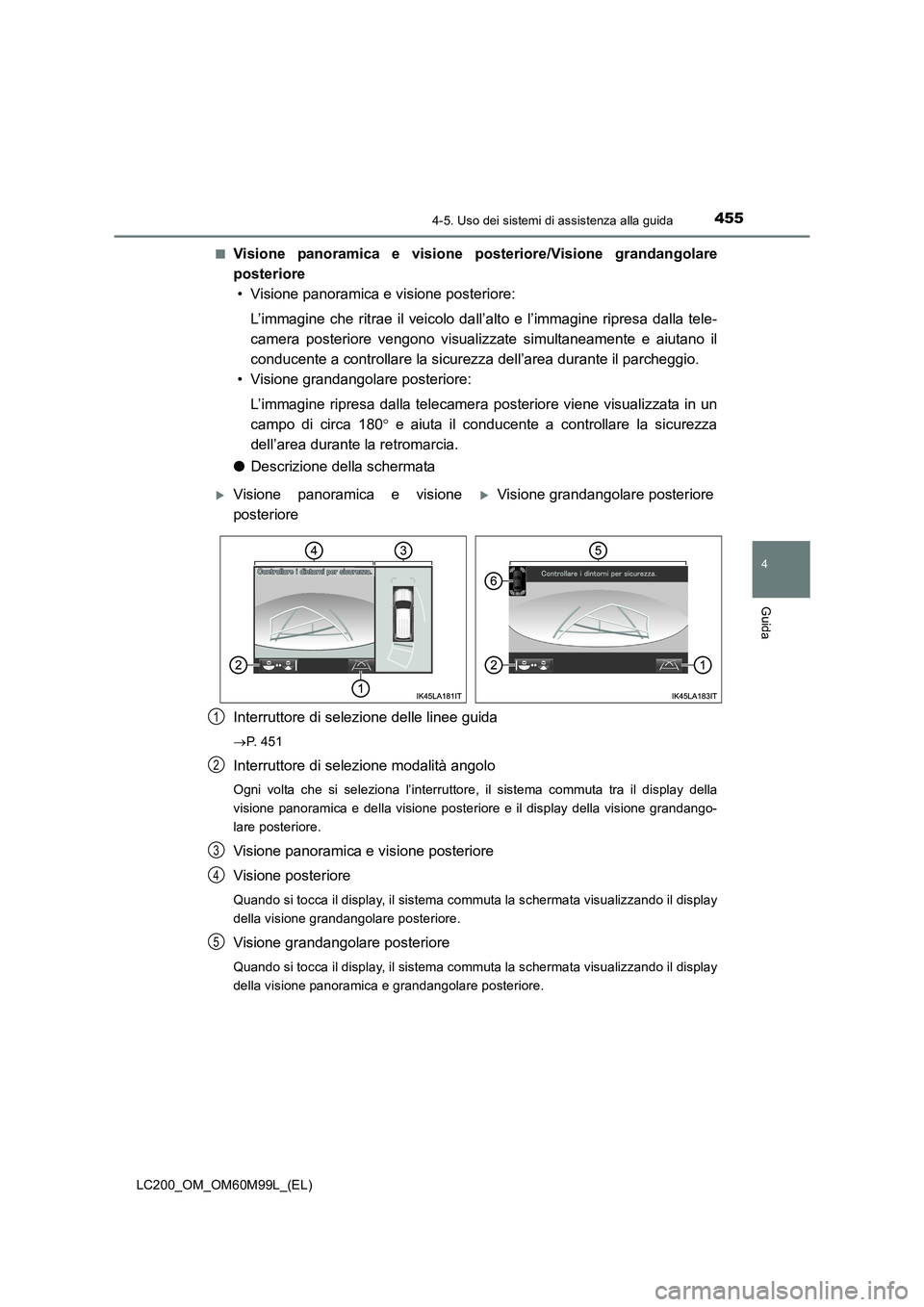

4554-5. Uso dei sistemi di assistenza alla guida
4
Guida
LC200_OM_OM60M99L_(EL)■
Visione panoramica e visione post
eriore/Visione grandangolare
posteriore
• Visione panoramica e visione posteriore:
L’immagine che ritrae il veicolo dall’al to e l’immagine ripresa dalla tele-
camera posteriore vengono visualizzate simultaneamente e aiutano il
conducente a controllare la sicurezza dell’area durante il parcheggio.
• Visione grandangolare posteriore:
L’immagine ripresa dalla telecamera posteriore viene visualizzata in un
campo di circa 180 ° e aiuta il conducente a controllare la sicurezza
dell’area durante la retromarcia.
● Descrizione della schermata
Interruttore di selezione delle linee guida
→ P. 4 5 1
Interruttore di selezione modalità angolo
Ogni volta che si seleziona l’interruttore, il sistema commuta tra il display della
visione panoramica e della visione posteriore e il display della visione grandango-
lare posteriore.
Visione panoramica e visione posteriore
Visione posteriore
Quando si tocca il display, il sistema commuta la schermata visualizzando il display
della visione grandangolare posteriore.
Visione grandangolare posteriore
Quando si tocca il display, il sistema commuta la schermata visualizzando il display
della visione panoramica e grandangolare posteriore.
XVisione panoramica e visione
posterioreXVisione grandangolare posteriore
1
2
3
4
5

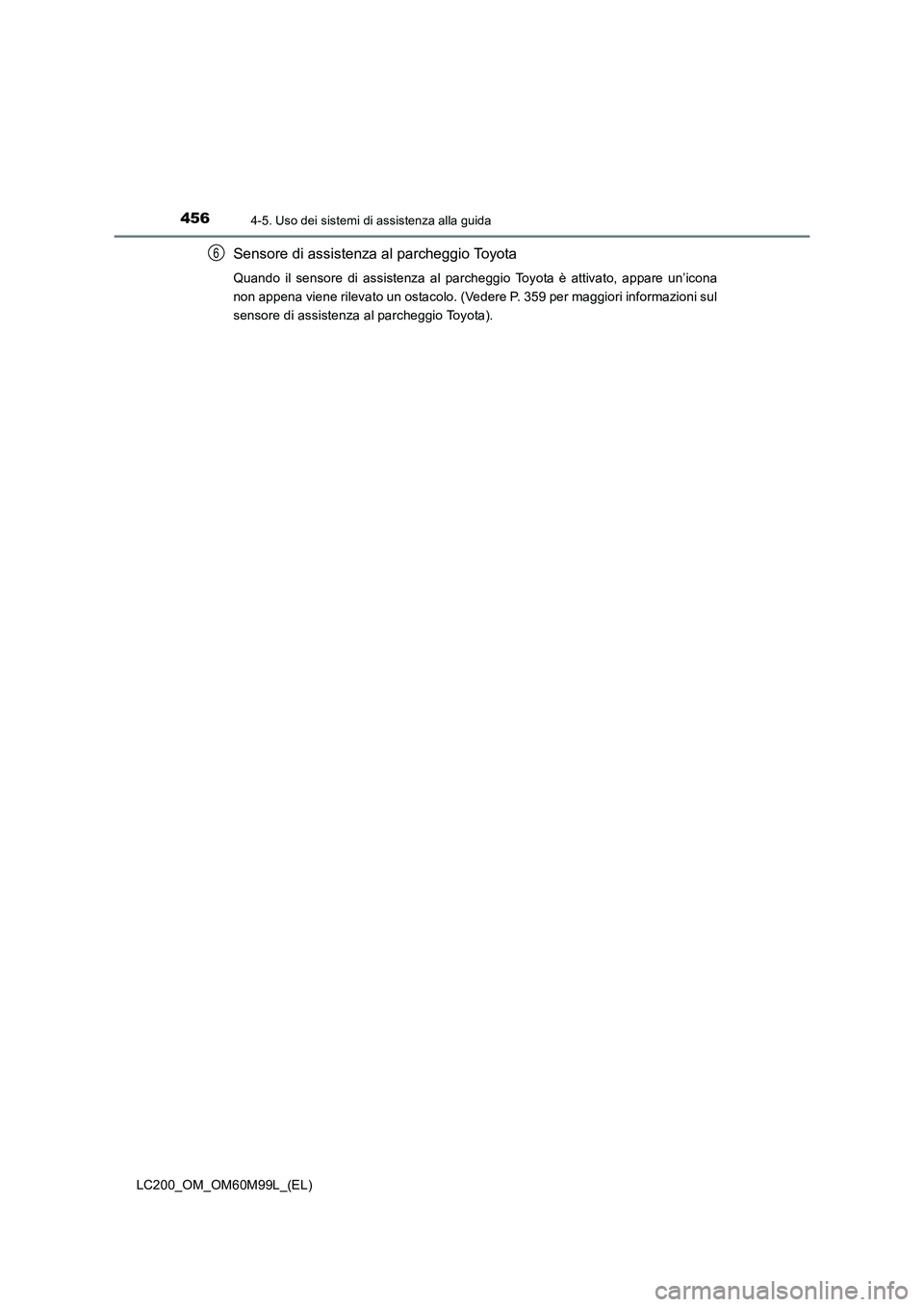

4564-5. Uso dei sistemi di assistenza alla guida
LC200_OM_OM60M99L_(EL)
Sensore di assistenza al parcheggio Toyota
Quando il sensore di assistenza al parcheggio Toyota è attivato, appare un’icona
non appena viene rilevato un ostacolo. (Vedere P. 359 per maggiori informazioni sul
sensore di assistenza al parcheggio Toyota).
6
