2016 TOYOTA LAND CRUISER Manuale duso (in Italian)

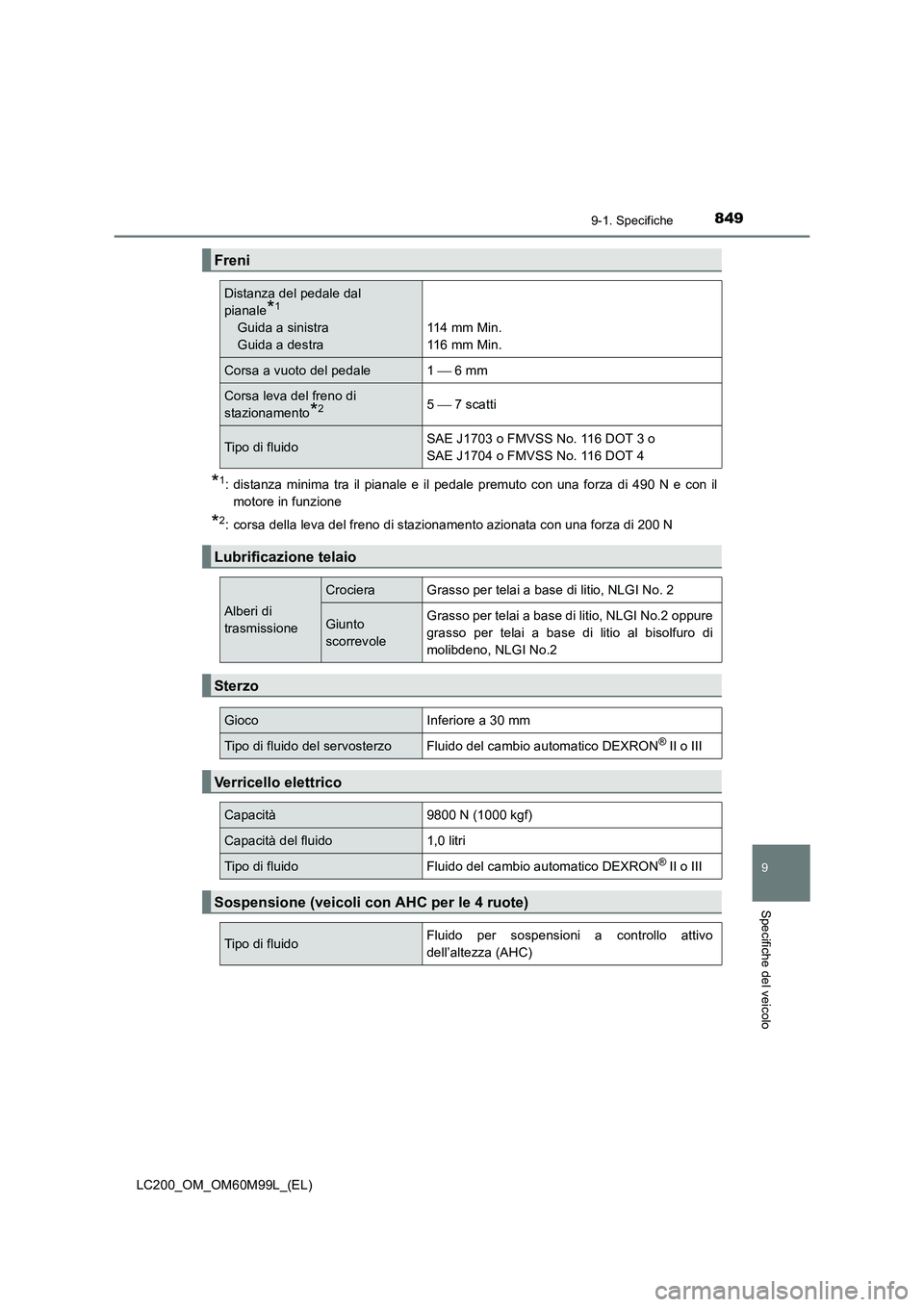

8499-1. Specifiche
LC200_OM_OM60M99L_(EL)
9
Specifiche del veicolo
*1: distanza minima tra il pianale e il pedale premuto con una forza di 490 N e con ilmotore in funzione
*2: corsa della leva del freno di stazionamento azionata con una forza di 200 N
Freni
Distanza del pedale dal
pianale
*1
Guida a sinistra
Guida a destra 114 mm Min.
116 mm Min.
Corsa a vuoto del pedale 1
 6 mm
Corsa leva del freno di
stazionamento
*25  7 scatti
Tipo di fluido SAE J1703 o FMVSS No. 116 DOT 3 o
SAE J1704 o FMVSS No. 116 DOT 4
Lubrificazione telaio
Alberi di
trasmissione
CrocieraGrasso per telai a base di litio, NLGI No. 2
Giunto
scorrevoleGrasso per telai a base di litio, NLGI No.2 oppure
grasso per telai a base di litio al bisolfuro di
molibdeno, NLGI No.2
Sterzo
GiocoInferiore a 30 mm
Tipo di fluido del servosterzoFluido del cambio automatico DEXRON® II o III
Verricello elettrico
Capacità9800 N (1000 kgf)
Capacità del fluido1,0 litri
Tipo di fluidoFluido del cambio automatico DEXRON® II o III
Sospensione (veicoli con AHC per le 4 ruote)
Tipo di fluidoFluido per sospensioni a controllo attivo
dell’altezza (AHC)

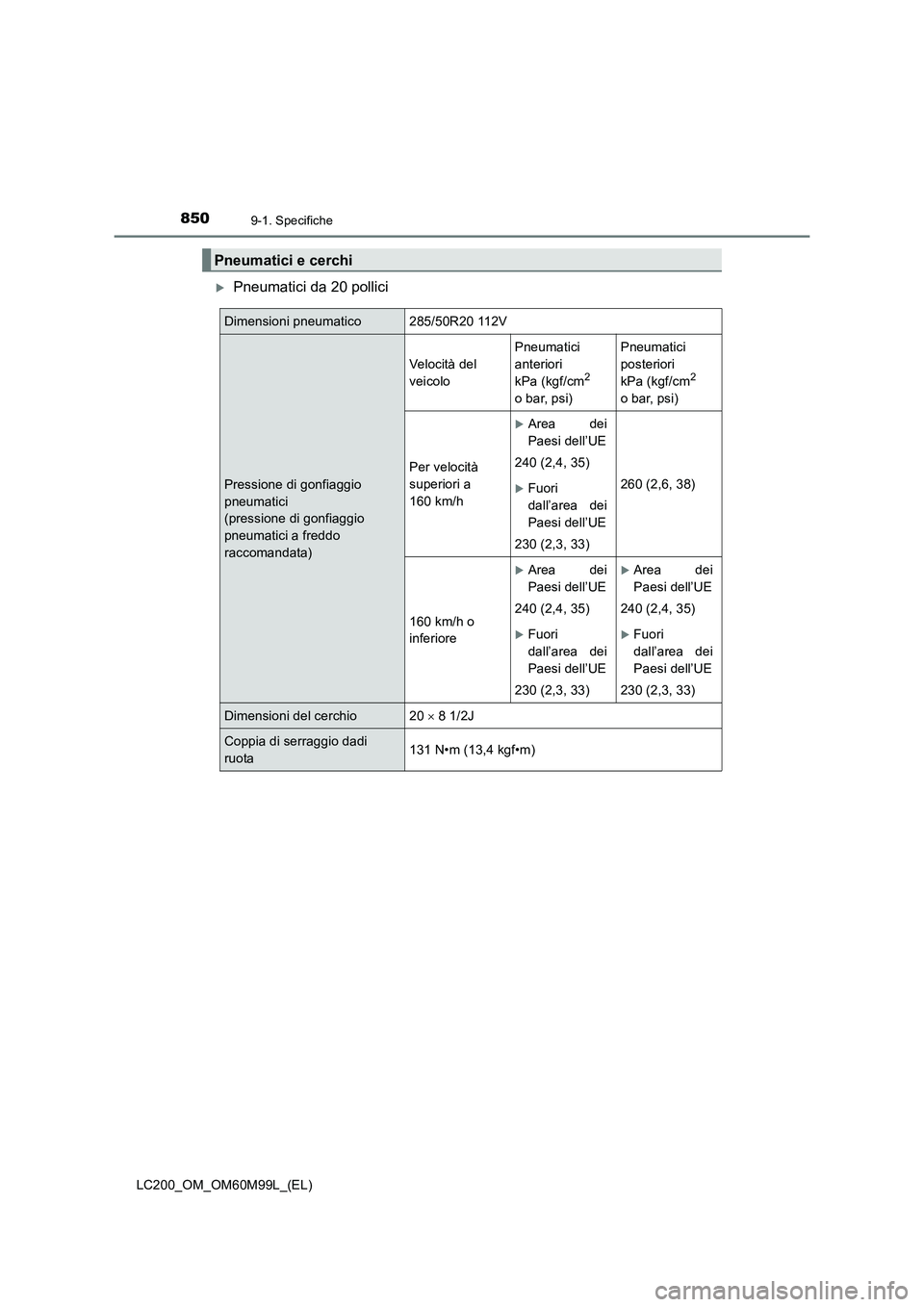

8509-1. Specifiche
LC200_OM_OM60M99L_(EL)
XPneumatici da 20 pollici
Pneumatici e cerchi
Dimensioni pneumatico 285/50R20 112V
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo
raccomandata)Velocità del
veicolo
Pneumatici
anteriori
kPa (kgf/cm
2
o bar, psi) Pneumatici
posteriori
kPa (kgf/cm2
o bar, psi)
Per velocità
superiori a
160 km/h
XArea dei
Paesi dell’UE
240 (2,4, 35) 260 (2,6, 38)
XFuori
dall’area dei
Paesi dell’UE
230 (2,3, 33)
160 km/h o
inferiore
XArea dei
Paesi dell’UE
240 (2,4, 35) XArea dei
Paesi dell’UE
240 (2,4, 35)
XFuori
dall’area dei
Paesi dell’UE
230 (2,3, 33) XFuori
dall’area dei
Paesi dell’UE
230 (2,3, 33)
Dimensioni del cerchio 20 × 8 1/2J
Coppia di serraggio dadi
ruota 131 N•m (13,4 kgf•m)

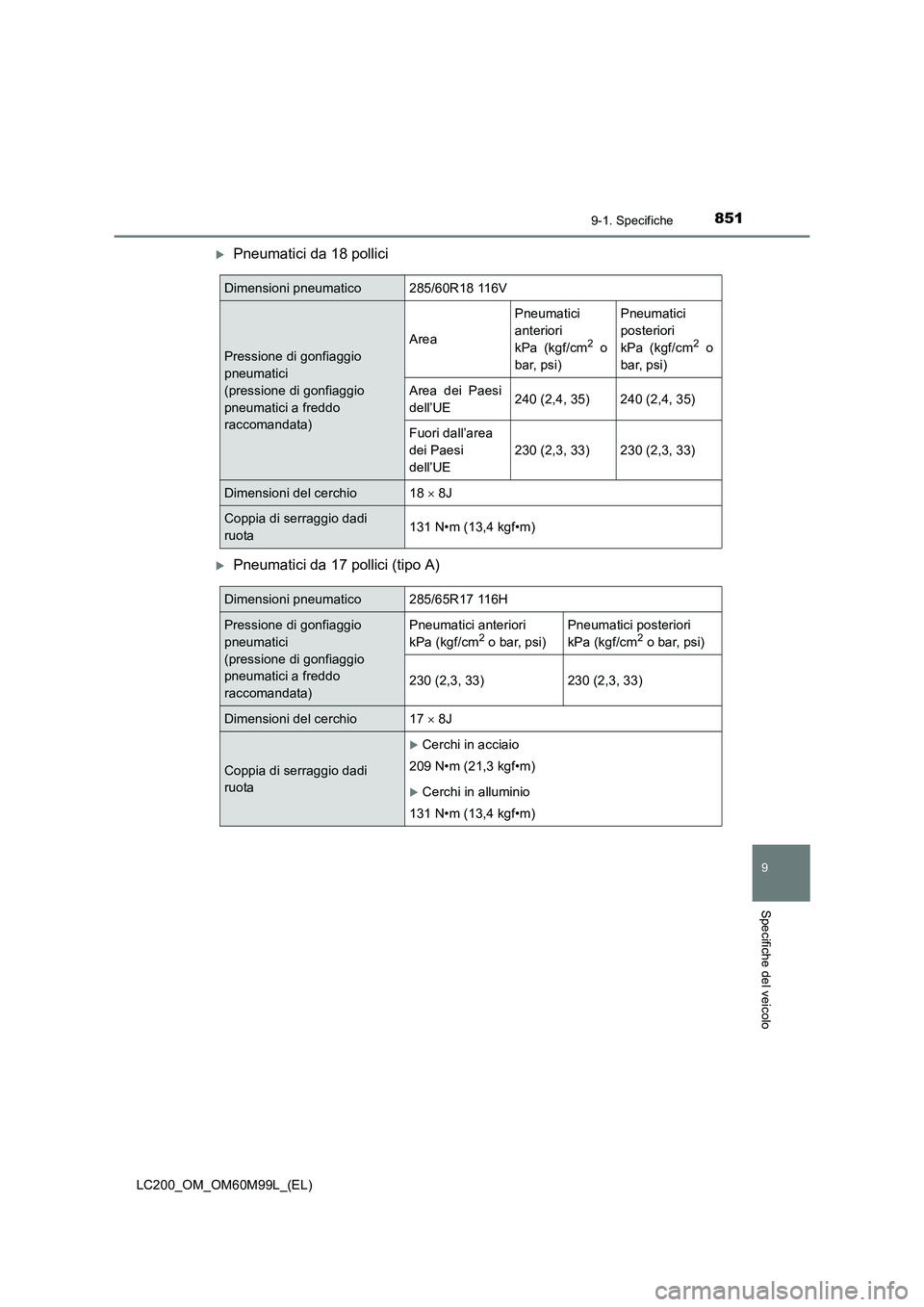

8519-1. Specifiche
LC200_OM_OM60M99L_(EL)
9
Specifiche del veicolo
XPneumatici da 18 pollici
XPneumatici da 17 pollici (tipo A)
Dimensioni pneumatico 285/60R18 116V
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo
raccomandata)Area
Pneumatici
anteriori
kPa (kgf/cm2 o
bar, psi) Pneumatici
posteriori
kPa (kgf/cm2 o
bar, psi)
Area dei Paesi
dell’UE 240 (2,4, 35) 240 (2,4, 35)
Fuori dall’area
dei Paesi
dell’UE 230 (2,3, 33) 230 (2,3, 33)
Dimensioni del cerchio 18
× 8J
Coppia di serraggio dadi
ruota 131 N•m (13,4 kgf•m)
Dimensioni pneumatico 285/65R17 116H
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo
raccomandata)Pneumatici anteriori
kPa (kgf/cm2 o bar, psi)
Pneumatici posteriori
kPa (kgf/cm2 o bar, psi)
230 (2,3, 33) 230 (2,3, 33)
Dimensioni del cerchio 17 × 8J
Coppia di serraggio dadi
ruota
XCerchi in acciaio
209 N•m (21,3 kgf•m)
XCerchi in alluminio
131 N•m (13,4 kgf•m)

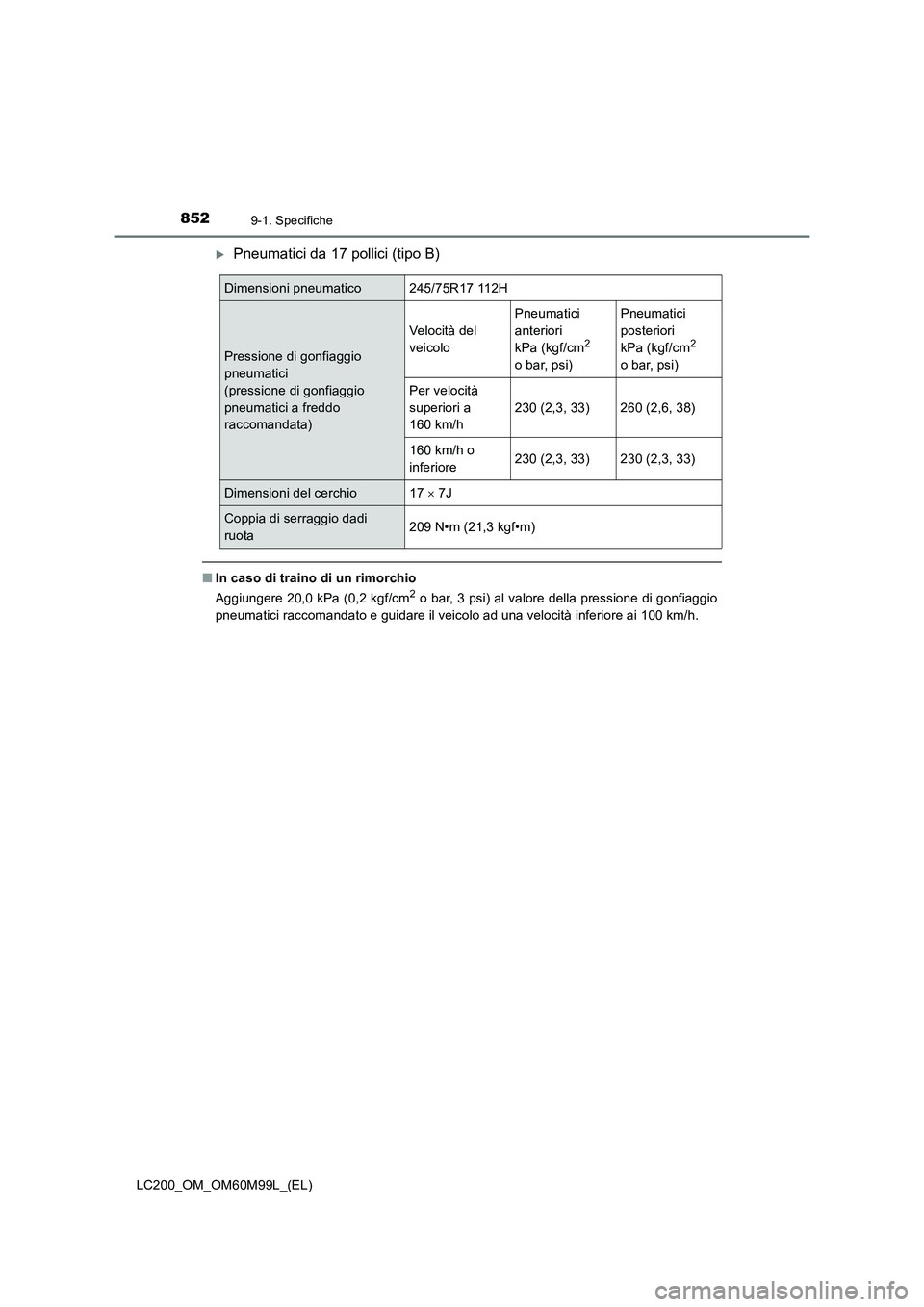

8529-1. Specifiche
LC200_OM_OM60M99L_(EL)
XPneumatici da 17 pollici (tipo B)
■In caso di traino di un rimorchio
Aggiungere 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) al valore della pressione di gonfiaggio
pneumatici raccomandato e guidare il veicolo ad una velocità inferiore ai 100 km/h.
Dimensioni pneumatico 245/75R17 112H
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo
raccomandata) Velocità del
veicolo
Pneumatici
anteriori
kPa (kgf/cm2
o bar, psi) Pneumatici
posteriori
kPa (kgf/cm2
o bar, psi)
Per velocità
superiori a
160 km/h 230 (2,3, 33) 260 (2,6, 38)
160 km/h o
inferiore 230 (2,3, 33) 230 (2,3, 33)
Dimensioni del cerchio 17
× 7J
Coppia di serraggio dadi
ruota 209 N•m (21,3 kgf•m)

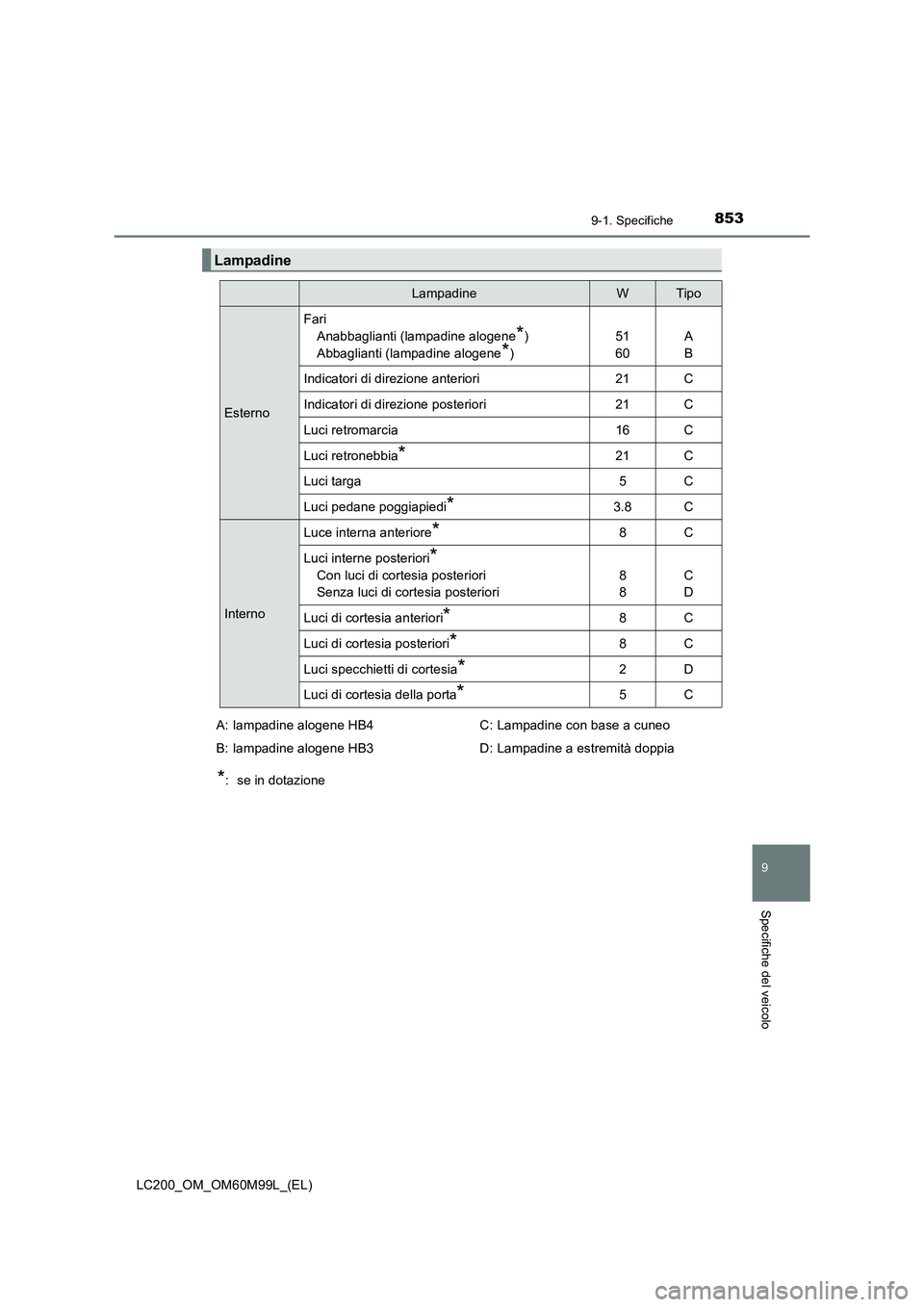

8539-1. Specifiche
LC200_OM_OM60M99L_(EL)
9
Specifiche del veicolo
*: se in dotazione
Lampadine
LampadineWTipo
EsternoFari
Anabbaglianti (lampadine alogene
*)
Abbaglianti (lampadine alogene
*) 51
60A
B
Indicatori di direzione anteriori 21 C
Indicatori di direzione posteriori 21 C
Luci retromarcia 16 C
Luci retronebbia
*21 C
Luci targa 5 C
Luci pedane poggiapiedi
*3.8 C
Interno Luce interna anteriore
*8C
Luci interne posteriori
*
Con luci di cortesia posteriori
Senza luci di cortesia posteriori 8
8C
D
Luci di cortesia anteriori
*8C
Luci di cortesia posteriori
*8C
Luci specchietti di cortesia
*2D
Luci di cortesia della porta
*5C
A: lampadine alogene HB4
B: lampadine alogene HB3 C: Lampadine con base a cuneo
D: Lampadine a estremità doppia

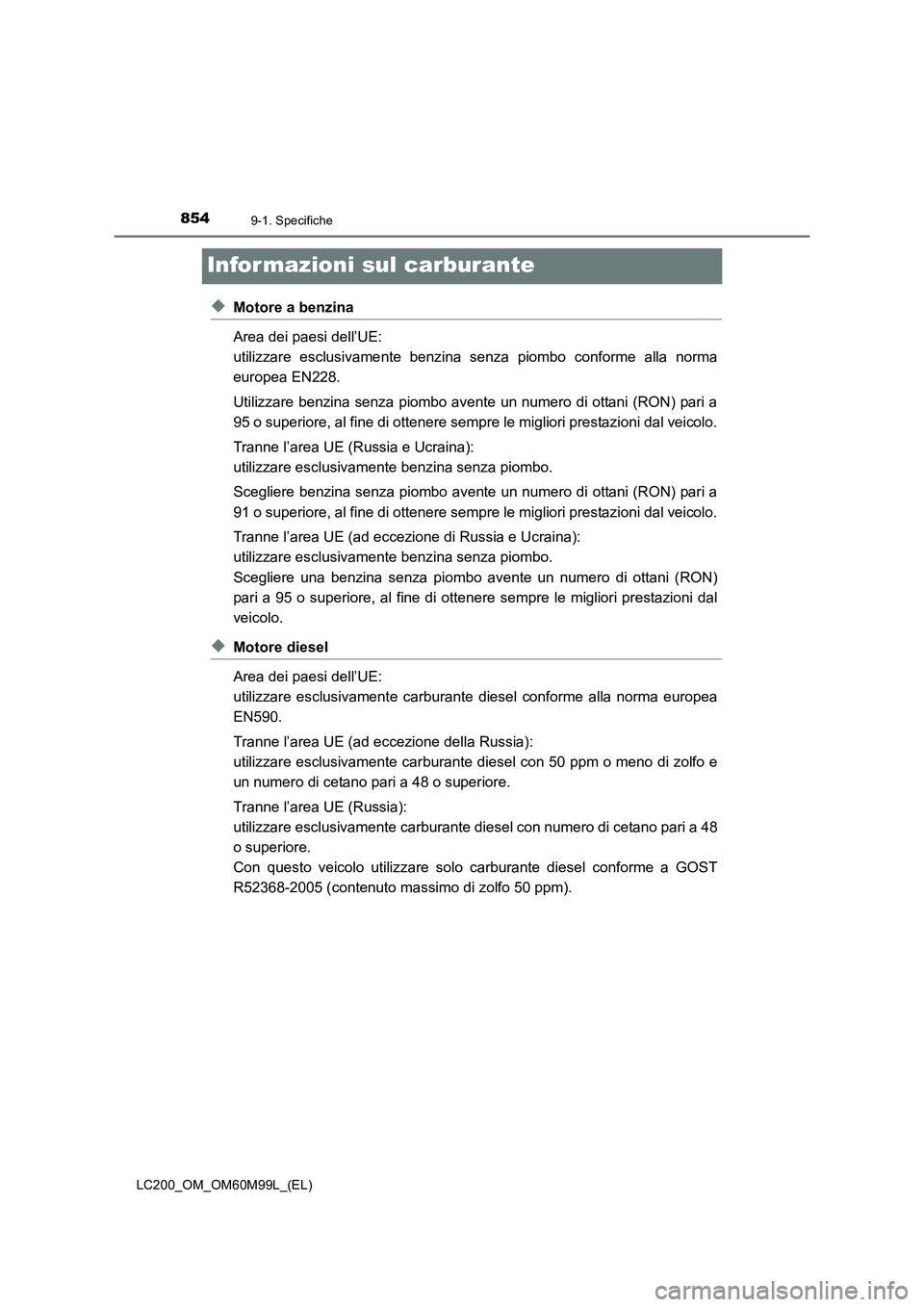

8549-1. Specifiche
LC200_OM_OM60M99L_(EL)
Infor mazioni sul carburante
◆Motore a benzina
Area dei paesi dell’UE:
utilizzare esclusivamente benzina senza piombo conforme alla norma
europea EN228.
Utilizzare benzina senza piombo avente un numero di ottani (RON) pari a
95 o superiore, al fine di ottenere sempre le migliori prestazioni dal veicolo.
Tranne l’area UE (Russia e Ucraina):
utilizzare esclusivamente benzina senza piombo.
Scegliere benzina senza piombo avente un numero di ottani (RON) pari a
91 o superiore, al fine di ottenere sempre le migliori prestazioni dal veicolo.
Tranne l’area UE (ad eccezione di Russia e Ucraina):
utilizzare esclusivamente benzina senza piombo.
Scegliere una benzina senza piombo avente un numero di ottani (RON)
pari a 95 o superiore, al fine di ottenere sempre le migliori prestazioni dal
veicolo.
◆Motore diesel
Area dei paesi dell’UE:
utilizzare esclusivamente carburante diesel conforme alla norma europea
EN590.
Tranne l’area UE (ad eccezione della Russia):
utilizzare esclusivamente carburante diesel con 50 ppm o meno di zolfo e
un numero di cetano pari a 48 o superiore.
Tranne l’area UE (Russia):
utilizzare esclusivamente carburante diesel con numero di cetano pari a 48
o superiore.
Con questo veicolo utilizzare solo carburante diesel conforme a GOST
R52368-2005 (contenuto massimo di zolfo 50 ppm).

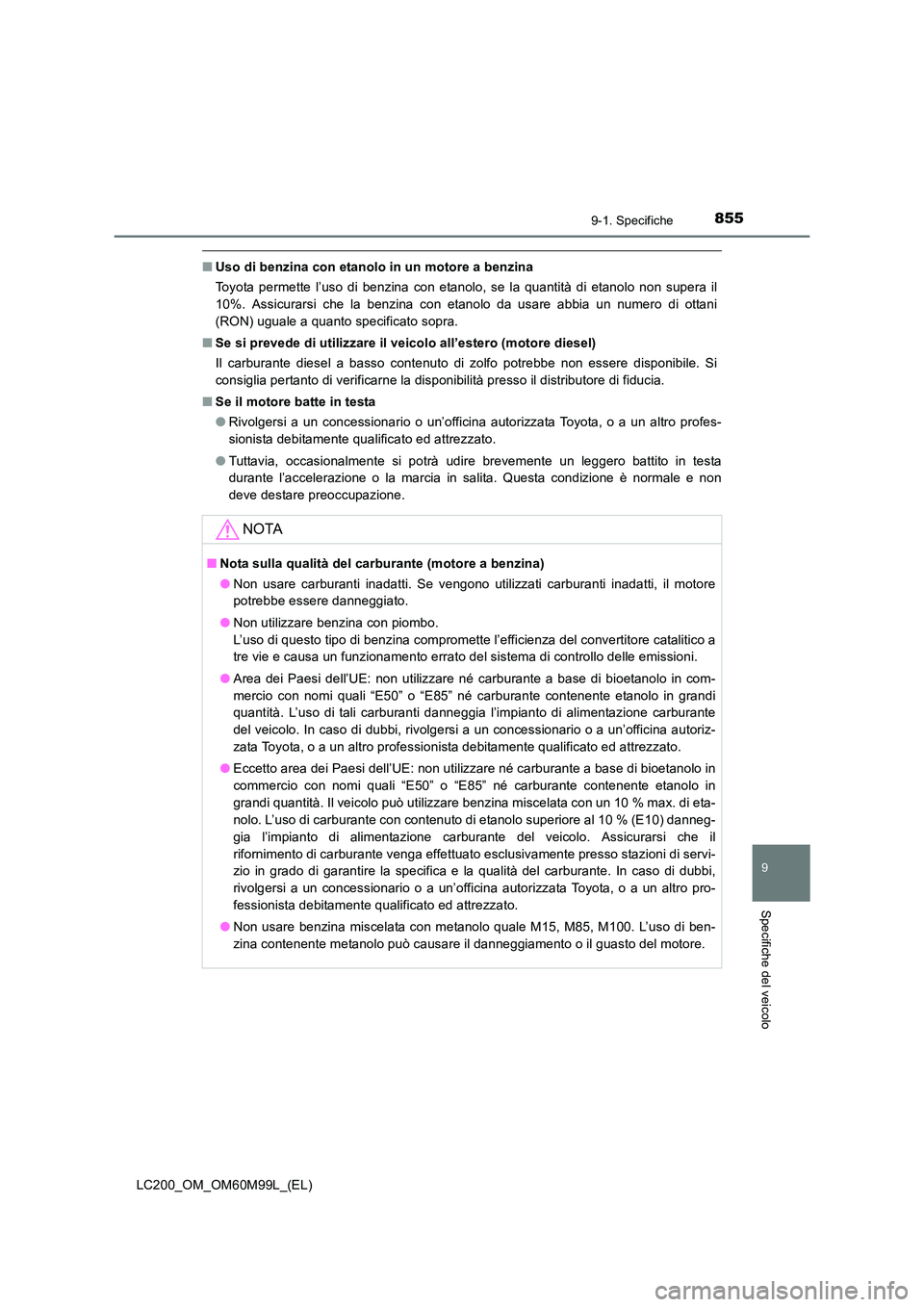

8559-1. Specifiche
LC200_OM_OM60M99L_(EL)
9
Specifiche del veicolo
■Uso di benzina con etanolo in un motore a benzina
Toyota permette l’uso di benzina con etanolo, se la quantità di etanolo non supera il
10%. Assicurarsi che la benzina con etanolo da usare abbia un numero di ottani
(RON) uguale a quanto specificato sopra.
■ Se si prevede di utilizzare il veicolo all’estero (motore diesel)
Il carburante diesel a basso contenuto di zolfo potrebbe non essere disponibile. Si
consiglia pertanto di verificarne la disponibilità presso il distributore di fiducia.
■ Se il motore batte in testa
●Rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un altro profes-
sionista debitamente qualificato ed attrezzato.
● Tuttavia, occasionalmente si potrà udire brevemente un leggero battito in testa
durante l’accelerazione o la marcia in salita. Questa condizione è normale e non
deve destare preoccupazione.
NOTA
■Nota sulla qualità del carburante (motore a benzina)
●Non usare carburanti inadatti. Se vengono utilizzati carburanti inadatti, il motore
potrebbe essere danneggiato.
● Non utilizzare benzina con piombo.
L’uso di questo tipo di benzina compromette l’efficienza del convertitore catalitico a
tre vie e causa un funzionamento errato del sistema di controllo delle emissioni.
● Area dei Paesi dell’UE: non utilizzare né carburante a base di bioetanolo in com-
mercio con nomi quali “E50” o “E85” né carburante contenente etanolo in grandi
quantità. L’uso di tali carburanti danneggia l’impianto di alimentazione carburante
del veicolo. In caso di dubbi, rivolgersi a un concessionario o a un’officina autoriz-
zata Toyota, o a un altro professionista debitamente qualificato ed attrezzato.
● Eccetto area dei Paesi dell’UE: non utilizzare né carburante a base di bioetanolo in
commercio con nomi quali “E50” o “E85” né carburante contenente etanolo in
grandi quantità. Il veicolo può utilizzare benzina miscelata con un 10 % max. di eta-
nolo. L’uso di carburante con contenuto di etanolo superiore al 10 % (E10) danneg-
gia l’impianto di alimentazione carburante del veicolo. Assicurarsi che il
rifornimento di carburante venga effettuato esclusivamente presso stazioni di servi-
zio in grado di garantire la specifica e la qualità del carburante. In caso di dubbi,
rivolgersi a un concessionario o a un’officina autorizzata Toyota, o a un altro pro-
fessionista debitamente qualificato ed attrezzato.
● Non usare benzina miscelata con metanolo quale M15, M85, M100. L’uso di ben-
zina contenente metanolo può causare il danneggiamento o il guasto del motore.

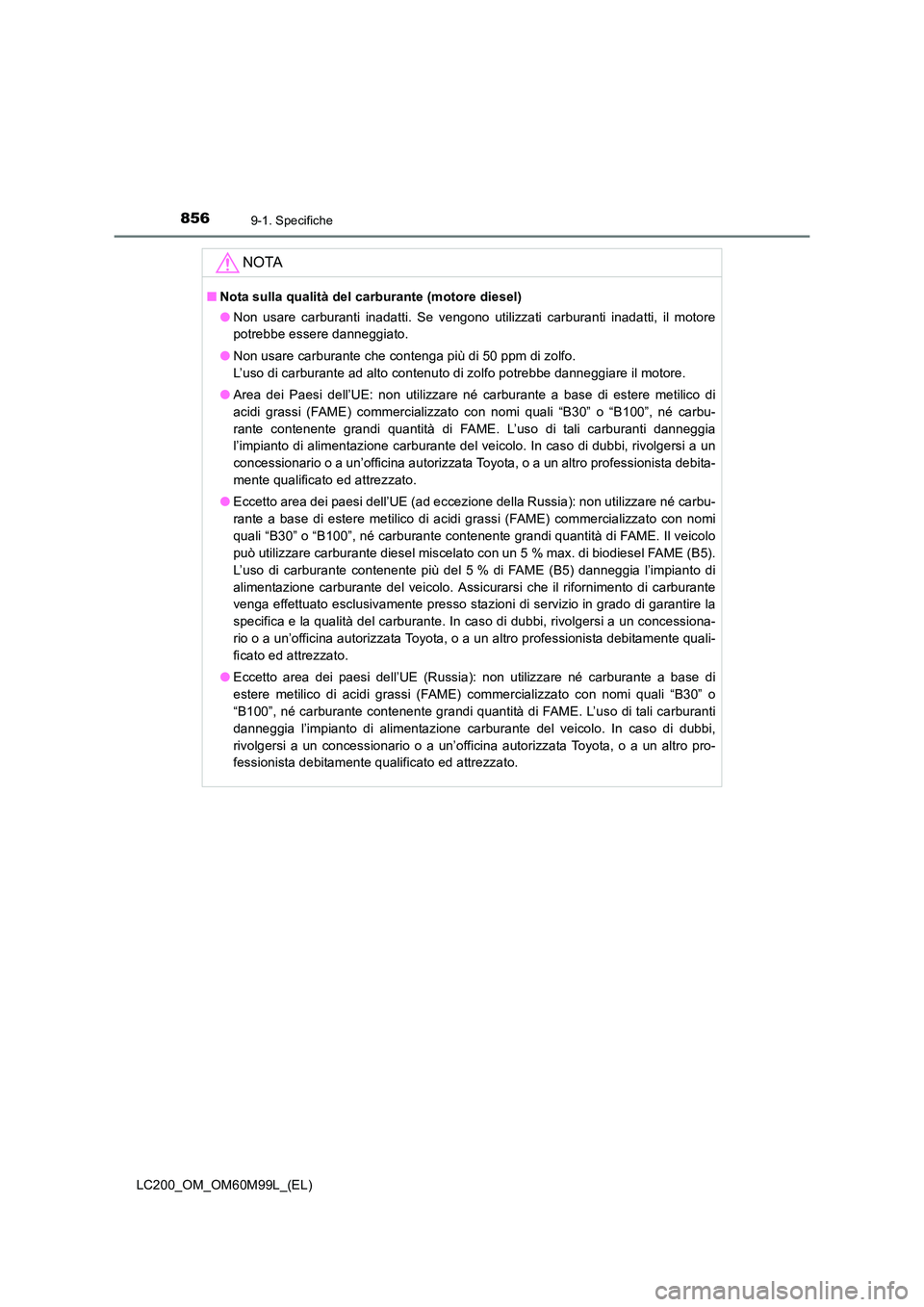

8569-1. Specifiche
LC200_OM_OM60M99L_(EL)
NOTA
■Nota sulla qualità del carburante (motore diesel)
●Non usare carburanti inadatti. Se vengono utilizzati carburanti inadatti, il motore
potrebbe essere danneggiato.
● Non usare carburante che contenga più di 50 ppm di zolfo.
L’uso di carburante ad alto contenuto di zolfo potrebbe danneggiare il motore.
● Area dei Paesi dell’UE: non utilizzare né carburante a base di estere metilico di
acidi grassi (FAME) commercializzato con nomi quali “B30” o “B100”, né carbu-
rante contenente grandi quantità di FAME. L’uso di tali carburanti danneggia
l’impianto di alimentazione carburante del veicolo. In caso di dubbi, rivolgersi a un
concessionario o a un’officina autorizzata Toyota, o a un altro professionista debita-
mente qualificato ed attrezzato.
● Eccetto area dei paesi dell’UE (ad eccezione della Russia): non utilizzare né carbu-
rante a base di estere metilico di acidi grassi (FAME) commercializzato con nomi
quali “B30” o “B100”, né carburante contenente grandi quantità di FAME. Il veicolo
può utilizzare carburante diesel miscelato con un 5 % max. di biodiesel FAME (B5).
L’uso di carburante contenente più del 5 % di FAME (B5) danneggia l’impianto di
alimentazione carburante del veicolo. Assicurarsi che il rifornimento di carburante
venga effettuato esclusivamente presso stazioni di servizio in grado di garantire la
specifica e la qualità del carburante. In caso di dubbi, rivolgersi a un concessiona-
rio o a un’officina autorizzata Toyota, o a un altro professionista debitamente quali-
ficato ed attrezzato.
● Eccetto area dei paesi dell’UE (Russia): non utilizzare né carburante a base di
estere metilico di acidi grassi (FAME) commercializzato con nomi quali “B30” o
“B100”, né carburante contenente grandi quantità di FAME. L’uso di tali carburanti
danneggia l’impianto di alimentazione carburante del veicolo. In caso di dubbi,
rivolgersi a un concessionario o a un’officina autorizzata Toyota, o a un altro pro-
fessionista debitamente qualificato ed attrezzato.
