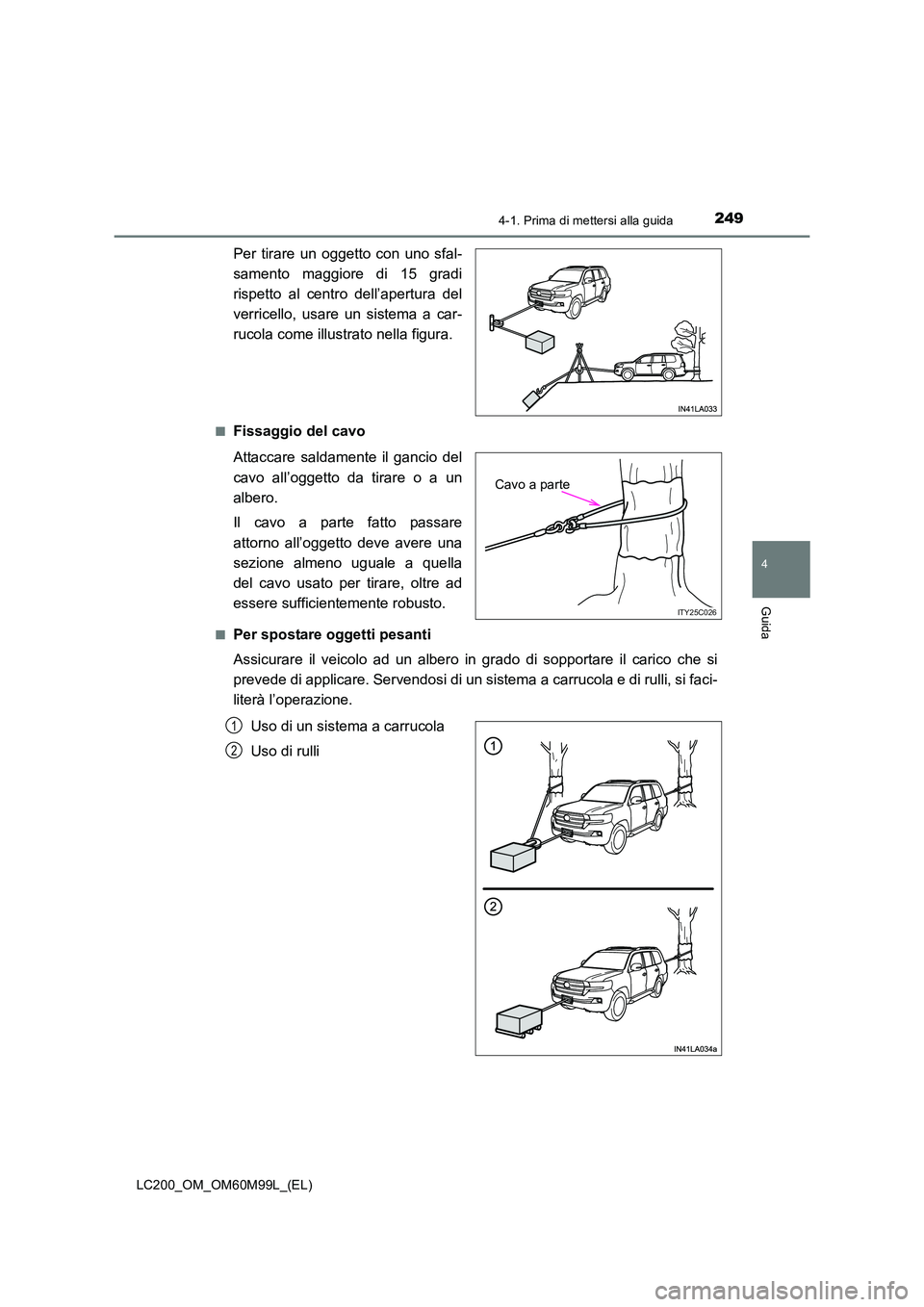

Per tirare un oggetto con uno sfal-
samento maggiore di 15 gradi
rispetto al centro dell’apertura del
verricello, usare un sistema a car-
rucola come illustrato nella figura.
■Fissaggio del cavo
Attaccare saldamente il gancio del
cavo all’oggetto da tirare o a un
albero.
Il cavo a parte fatto passare
attorno all’oggetto deve avere una
sezione almeno uguale a quella
del cavo usato per tirare, oltre ad
essere sufficientemente robusto.
■Per spostare oggetti pesanti
Assicurare il veicolo ad un albero in grado di sopportare il carico che si
prevede di applicare. Servendosi di un sistema a carrucola e di rulli, si faci-
literà l’operazione.Uso di un sistema a carrucola
Uso di rulli
ITY25C026
Cavo a parte
1
2

2504-1. Prima di mettersi alla guida
LC200_OM_OM60M99L_(EL)■

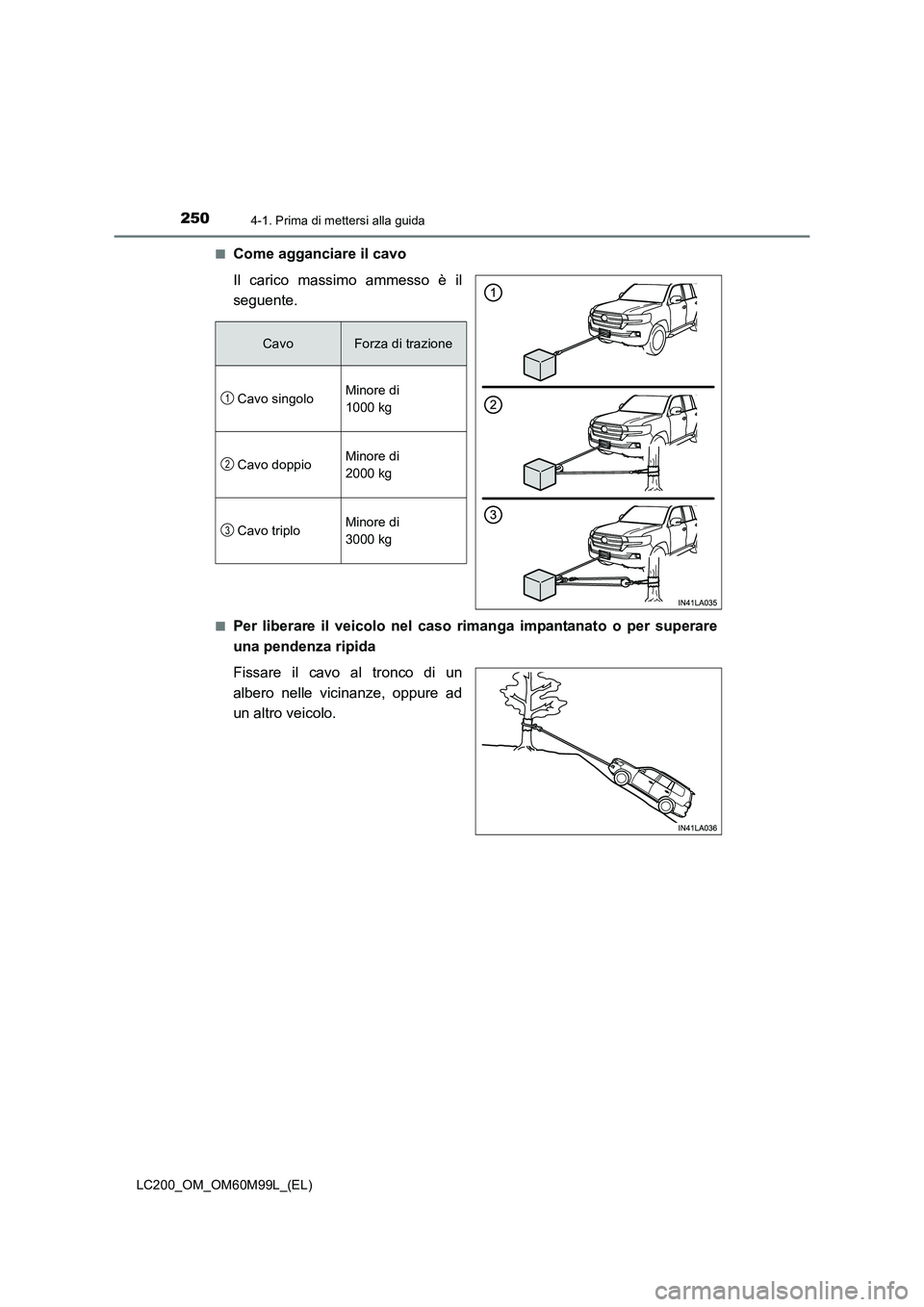

Come agganciare il cavo
Il carico massimo ammesso è il
seguente.
■Per liberare il veicolo nel caso rimanga impantanato o per superare
una pendenza ripida
Fissare il cavo al tronco di un
albero nelle vicinanze, oppure ad
un altro veicolo.
CavoForza di trazione
Cavo singoloMinore di
1000 kg
Cavo doppioMinore di
2000 kg
Cavo triploMinore di
3000 kg
1
2
3

2514-1. Prima di mettersi alla guida
4
Guida
LC200_OM_OM60M99L_(EL)
Farsi aiutare da qualcuno che
afferri il gancio e lo tiri legger-
mente, per mantenere una lieve
tensione del cavo. Quindi, riavvol-
gere il cavo, un giro alla volta, par-
tendo dal bordo del tamburo.
Disinserire l’interruttore del
comando a distanza una volta
rimasto 1 m di cavo da avvolgere.
Fissare in posizione il gancio sul
relativo porta-gancio.
Afferrando il porta-gancio per
l’impugnatura, azionare a intermit-
tenza l’interruttore del comando a
distanza finché il cavo non si sia
riavvolto quasi completamente.

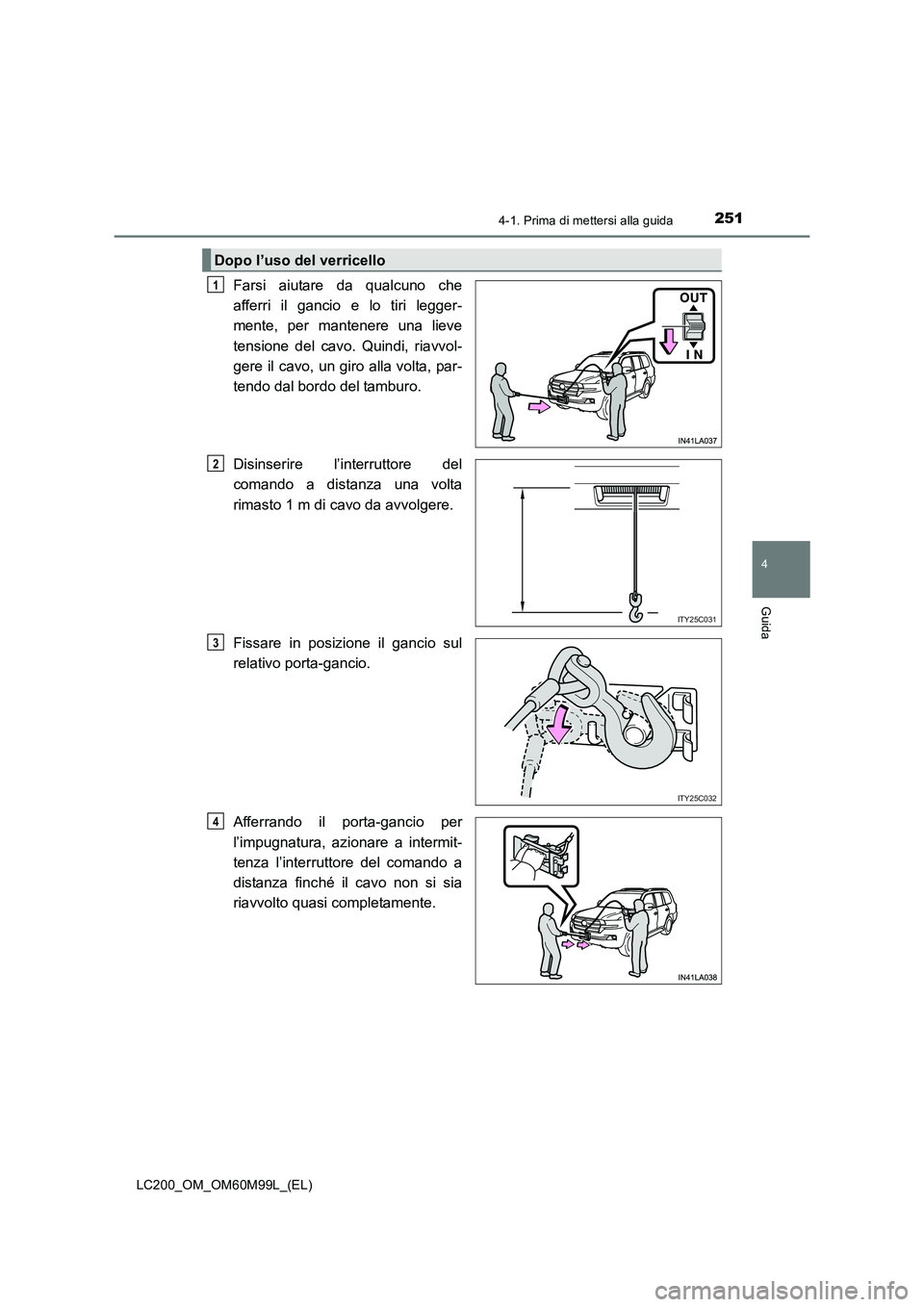

Dopo l’uso del verricello
1
ITY25C031
2
ITY25C032
3
4

2524-1. Prima di mettersi alla guida
LC200_OM_OM60M99L_(EL)

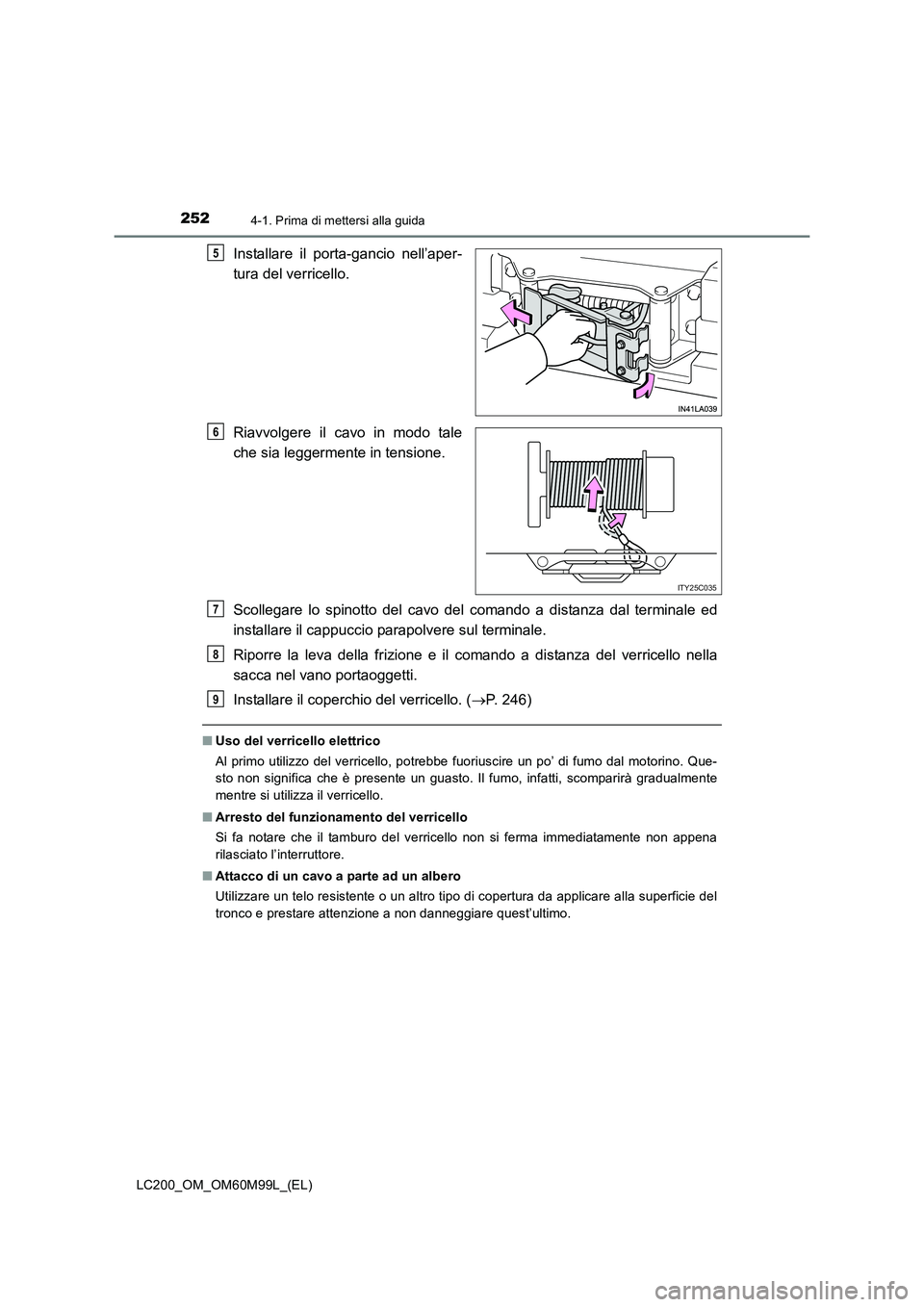

Installare il porta-gancio nell’aper-
tura del verricello.
Riavvolgere il cavo in modo tale
che sia leggermente in tensione.
Scollegare lo spinotto del cavo del comando a distanza dal terminale ed
installare il cappuccio parapolvere sul terminale.
Riporre la leva della frizione e il comando a distanza del verricello nella
sacca nel vano portaoggetti.
Installare il coperchio del verricello. (→P. 246)
■ Uso del verricello elettrico
Al primo utilizzo del verricello, potrebbe fuoriuscire un po’ di fumo dal motorino. Que-
sto non significa che è presente un guasto. Il fumo, infatti, scomparirà gradualmente
mentre si utilizza il verricello.
■ Arresto del funzionamento del verricello
Si fa notare che il tamburo del verricello non si ferma immediatamente non appena
rilasciato l’interruttore.
■ Attacco di un cavo a parte ad un albero
Utilizzare un telo resistente o un altro tipo di copertura da applicare alla superficie del
tronco e prestare attenzione a non danneggiare quest’ultimo.
5
ITY25C035
6
7
8
9

2534-1. Prima di mettersi alla guida
4
Guida
LC200_OM_OM60M99L_(EL)

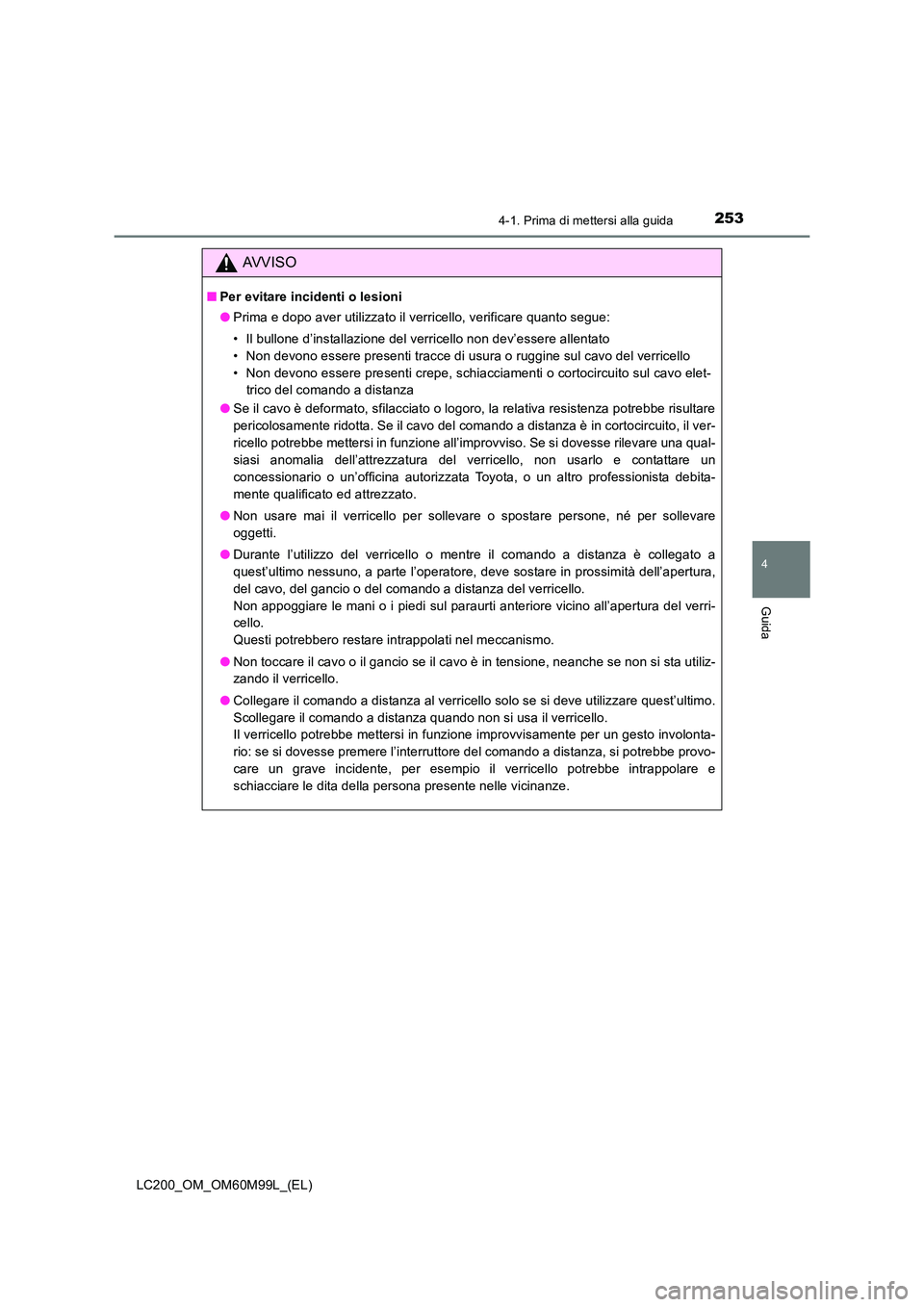

AVVISO
■Per evitare incidenti o lesioni
●Prima e dopo aver utilizzato il verricello, verificare quanto segue:
• Il bullone d’installazione del verricello non dev’essere allentato
• Non devono essere presenti tracce di usura o ruggine sul cavo del verricello
• Non devono essere presenti crepe, schiacciamenti o cortocircuito sul cavo elet-
trico del comando a distanza
● Se il cavo è deformato, sfilacciato o logoro, la relativa resistenza potrebbe risultare
pericolosamente ridotta. Se il cavo del comando a distanza è in cortocircuito, il ver-
ricello potrebbe mettersi in funzione all’improvviso. Se si dovesse rilevare una qual-
siasi anomalia dell’attrezzatura del verricello, non usarlo e contattare un
concessionario o un’officina autorizzata Toyota, o un altro professionista debita-
mente qualificato ed attrezzato.
● Non usare mai il verricello per sollevare o spostare persone, né per sollevare
oggetti.
● Durante l’utilizzo del verricello o mentre il comando a distanza è collegato a
quest’ultimo nessuno, a parte l’operatore, deve sostare in prossimità dell’apertura,
del cavo, del gancio o del comando a distanza del verricello.
Non appoggiare le mani o i piedi sul paraurti anteriore vicino all’apertura del verri-
cello.
Questi potrebbero restare intrappolati nel meccanismo.
● Non toccare il cavo o il gancio se il cavo è in tensione, neanche se non si sta utiliz-
zando il verricello.
● Collegare il comando a distanza al verricello solo se si deve utilizzare quest’ultimo.
Scollegare il comando a distanza quando non si usa il verricello.
Il verricello potrebbe mettersi in funzione improvvisamente per un gesto involonta-
rio: se si dovesse premere l’interruttore del comando a distanza, si potrebbe provo-
care un grave incidente, per esempio il verricello potrebbe intrappolare e
schiacciare le dita della persona presente nelle vicinanze.

2544-1. Prima di mettersi alla guida
LC200_OM_OM60M99L_(EL)

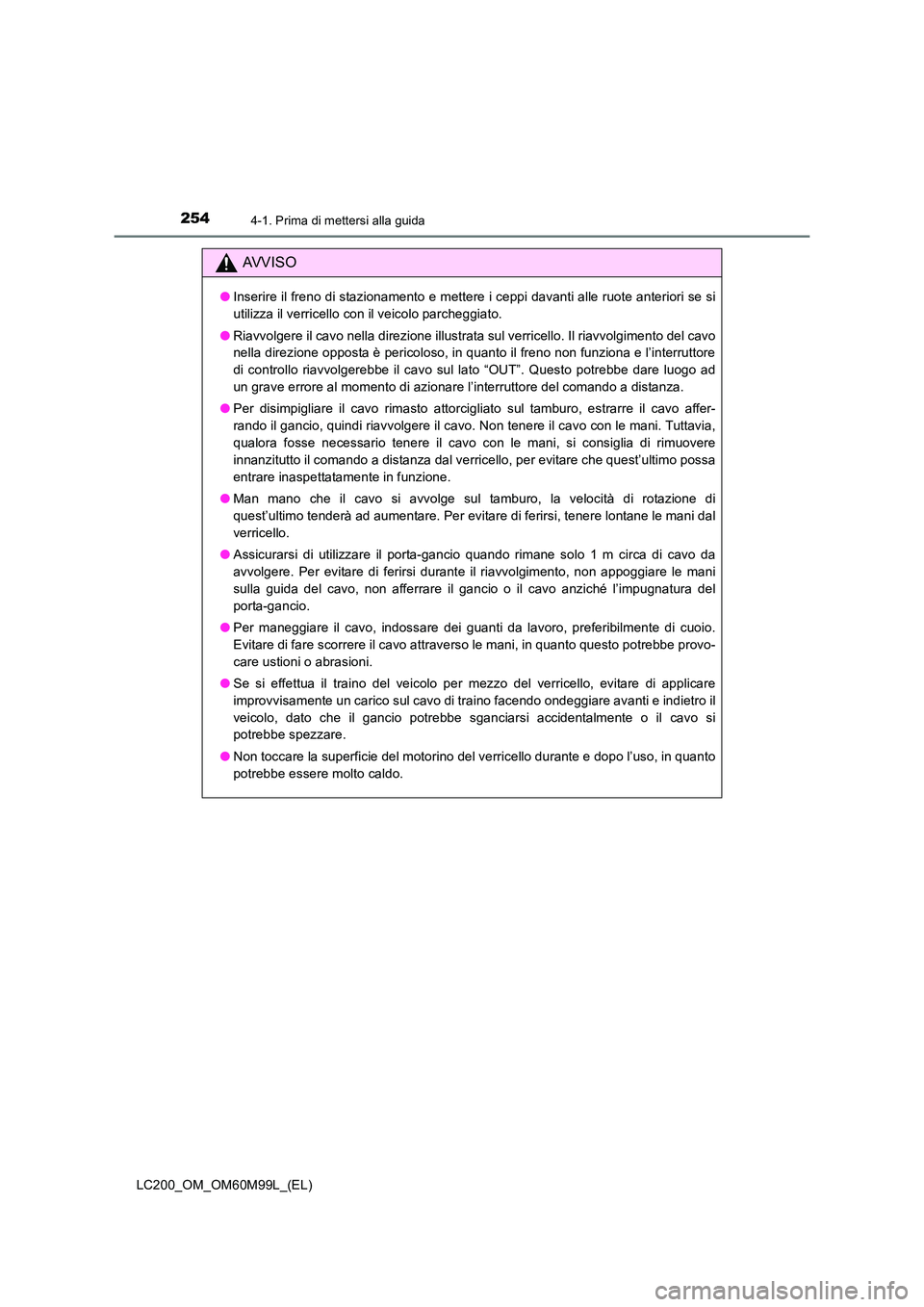

AVVISO
●Inserire il freno di stazionamento e mettere i ceppi davanti alle ruote anteriori se si
utilizza il verricello con il veicolo parcheggiato.
● Riavvolgere il cavo nella direzione illustrata sul verricello. Il riavvolgimento del cavo
nella direzione opposta è pericoloso, in quanto il freno non funziona e l’interruttore
di controllo riavvolgerebbe il cavo sul lato “OUT”. Questo potrebbe dare luogo ad
un grave errore al momento di azionare l’interruttore del comando a distanza.
● Per disimpigliare il cavo rimasto attorcigliato sul tamburo, estrarre il cavo affer-
rando il gancio, quindi riavvolgere il cavo. Non tenere il cavo con le mani. Tuttavia,
qualora fosse necessario tenere il cavo con le mani, si consiglia di rimuovere
innanzitutto il comando a distanza dal verricello, per evitare che quest’ultimo possa
entrare inaspettatamente in funzione.
● Man mano che il cavo si avvolge sul tamburo, la velocità di rotazione di
quest’ultimo tenderà ad aumentare. Per evitare di ferirsi, tenere lontane le mani dal
verricello.
● Assicurarsi di utilizzare il porta-gancio quando rimane solo 1 m circa di cavo da
avvolgere. Per evitare di ferirsi durante il riavvolgimento, non appoggiare le mani
sulla guida del cavo, non afferrare il gancio o il cavo anziché l’impugnatura del
porta-gancio.
● Per maneggiare il cavo, indossare dei guanti da lavoro, preferibilmente di cuoio.
Evitare di fare scorrere il cavo attraverso le mani, in quanto questo potrebbe provo-
care ustioni o abrasioni.
● Se si effettua il traino del veicolo per mezzo del verricello, evitare di applicare
improvvisamente un carico sul cavo di traino facendo ondeggiare avanti e indietro il
veicolo, dato che il gancio potrebbe sganciarsi accidentalmente o il cavo si
potrebbe spezzare.
● Non toccare la superficie del motorino del verricello durante e dopo l’uso, in quanto
potrebbe essere molto caldo.

2554-1. Prima di mettersi alla guida
4
Guida
LC200_OM_OM60M99L_(EL)

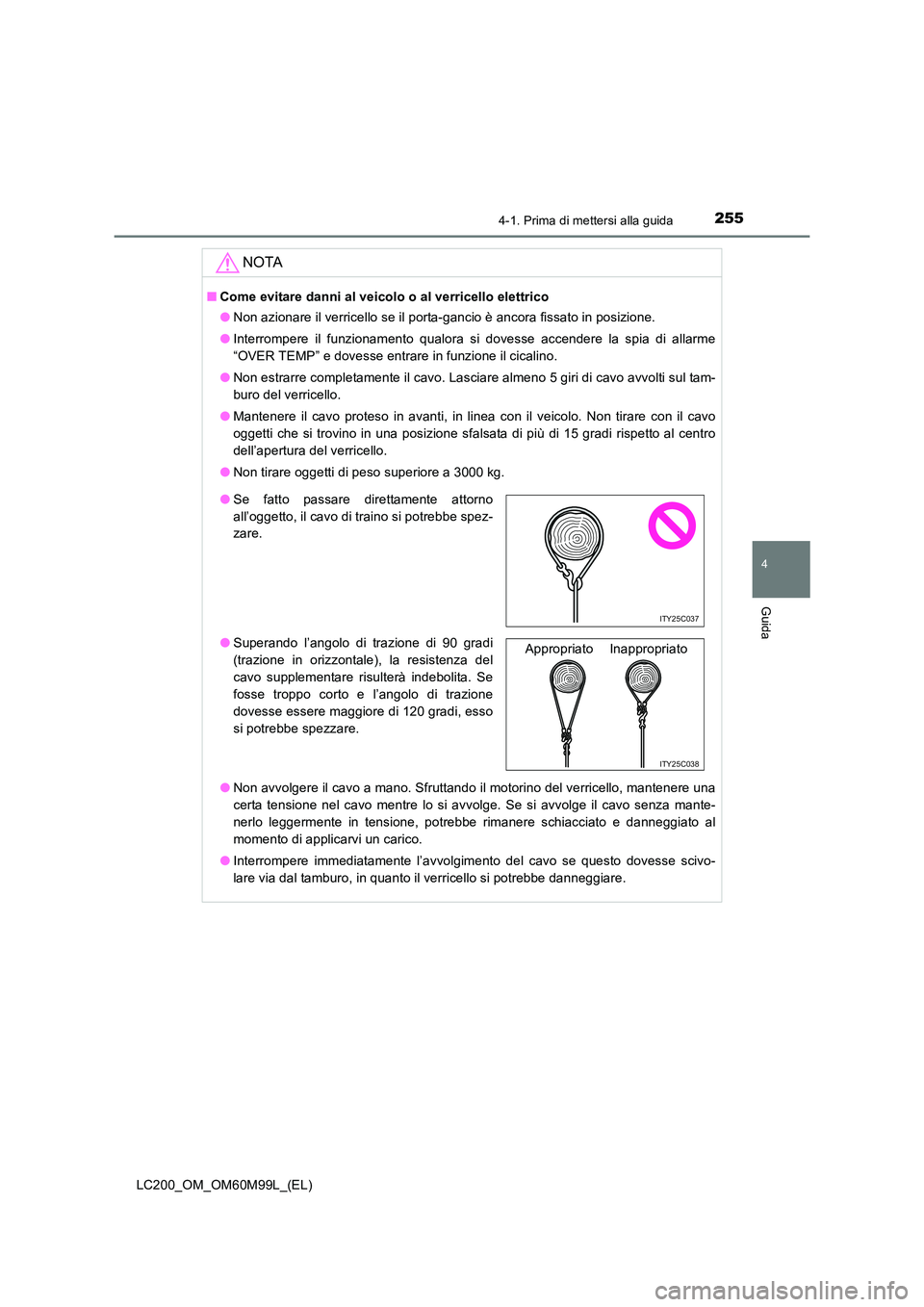

NOTA
■Come evitare danni al veicolo o al verricello elettrico
●Non azionare il verricello se il porta-gancio è ancora fissato in posizione.
● Interrompere il funzionamento qualora si dovesse accendere la spia di allarme
“OVER TEMP” e dovesse entrare in funzione il cicalino.
● Non estrarre completamente il cavo. Lasciare almeno 5 giri di cavo avvolti sul tam-
buro del verricello.
● Mantenere il cavo proteso in avanti, in linea con il veicolo. Non tirare con il cavo
oggetti che si trovino in una posizione sfalsata di più di 15 gradi rispetto al centro
dell’apertura del verricello.
● Non tirare oggetti di peso superiore a 3000 kg.
● Non avvolgere il cavo a mano. Sfruttando il motorino del verricello, mantenere una
certa tensione nel cavo mentre lo si avvolge. Se si avvolge il cavo senza mante-
nerlo leggermente in tensione, potrebbe rimanere schiacciato e danneggiato al
momento di applicarvi un carico.
● Interrompere immediatamente l’avvolgimento del cavo se questo dovesse scivo-
lare via dal tamburo, in quanto il verricello si potrebbe danneggiare.
●Se fatto passare direttamente attorno
all’oggetto, il cavo di traino si potrebbe spez-
zare.
● Superando l’angolo di trazione di 90 gradi
(trazione in orizzontale), la resistenza del
cavo supplementare risulterà indebolita. Se
fosse troppo corto e l’angolo di trazione
dovesse essere maggiore di 120 gradi, esso
si potrebbe spezzare.
ITY25C037
ITY25C038
Appropriato Inappropriato

2564-1. Prima di mettersi alla guida
LC200_OM_OM60M99L_(EL)

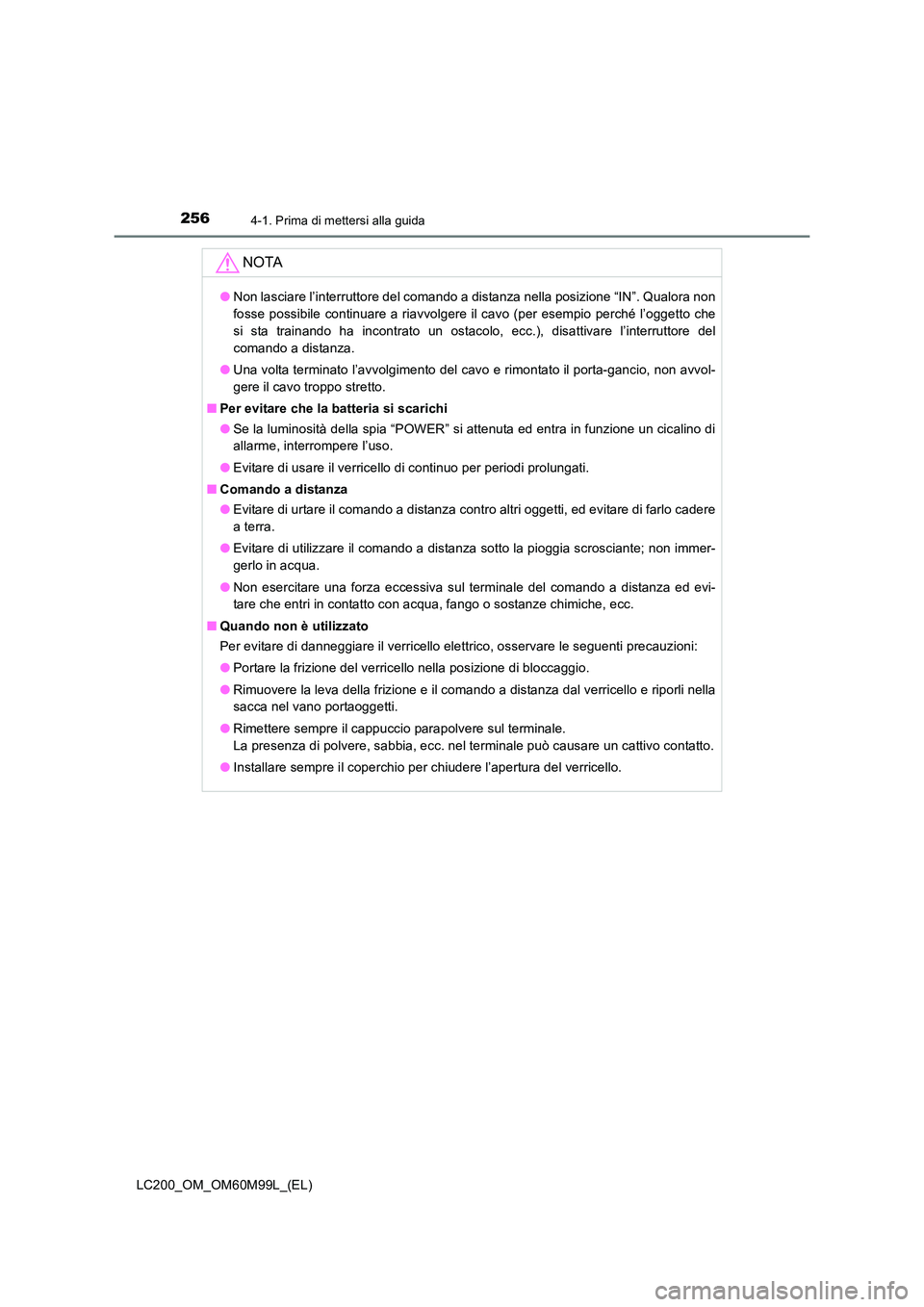

NOTA
●Non lasciare l’interruttore del comando a distanza nella posizione “IN”. Qualora non
fosse possibile continuare a riavvolgere il cavo (per esempio perché l’oggetto che
si sta trainando ha incontrato un ostacolo, ecc.), disattivare l’interruttore del
comando a distanza.
● Una volta terminato l’avvolgimento del cavo e rimontato il porta-gancio, non avvol-
gere il cavo troppo stretto.
■ Per evitare che la batteria si scarichi
●Se la luminosità della spia “POWER” si attenuta ed entra in funzione un cicalino di
allarme, interrompere l’uso.
● Evitare di usare il verricello di continuo per periodi prolungati.
■ Comando a distanza
●Evitare di urtare il comando a distanza contro altri oggetti, ed evitare di farlo cadere
a terra.
● Evitare di utilizzare il comando a distanza sotto la pioggia scrosciante; non immer-
gerlo in acqua.
● Non esercitare una forza eccessiva sul terminale del comando a distanza ed evi-
tare che entri in contatto con acqua, fango o sostanze chimiche, ecc.
■ Quando non è utilizzato
Per evitare di danneggiare il verricello elettrico, osservare le seguenti precauzioni:
●Portare la frizione del verricello nella posizione di bloccaggio.
● Rimuovere la leva della frizione e il comando a distanza dal verricello e riporli nella
sacca nel vano portaoggetti.
● Rimettere sempre il cappuccio parapolvere sul terminale.
La presenza di polvere, sabbia, ecc. nel terminale può causare un cattivo contatto.
● Installare sempre il coperchio per chiudere l’apertura del verricello.
