8098-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)
8
Se si verifica un problema

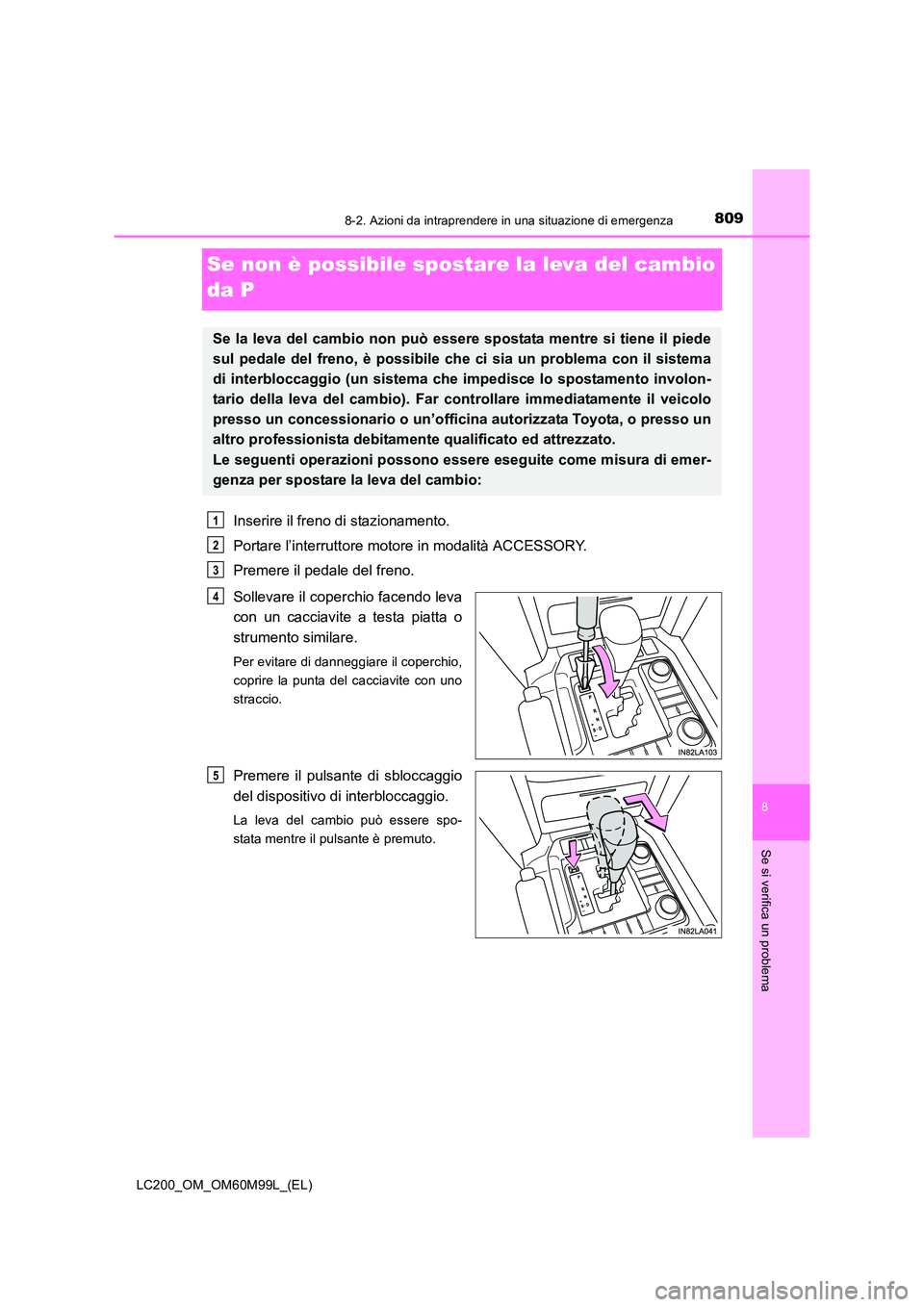

Se non è possibile spostare la leva del cambio
da P
Inserire il freno di stazionamento.
Portare l’interruttore motore in modalità ACCESSORY.
Premere il pedale del freno.
Sollevare il coperchio facendo leva
con un cacciavite a testa piatta o
strumento similare.
Per evitare di danneggiare il coperchio,
coprire la punta del cacciavite con uno
straccio.
Premere il pulsante di sbloccaggio
del dispositivo di interbloccaggio.
La leva del cambio può essere spo-
stata mentre il pulsante è premuto.
Se la leva del cambio non può essere spostata mentre si tiene il piede
sul pedale del freno, è possibile che ci sia un problema con il sistema
di interbloccaggio (un sistema che impedisce lo spostamento involon-
tario della leva del cambio). Far controllare immediatamente il veicolo
presso un concessionario o un’officina autorizzata Toyota, o presso un
altro professionista debitamente qualificato ed attrezzato.
Le seguenti operazioni possono essere eseguite come misura di emer-
genza per spostare la leva del cambio:
1
2
3
4
5

8108-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)

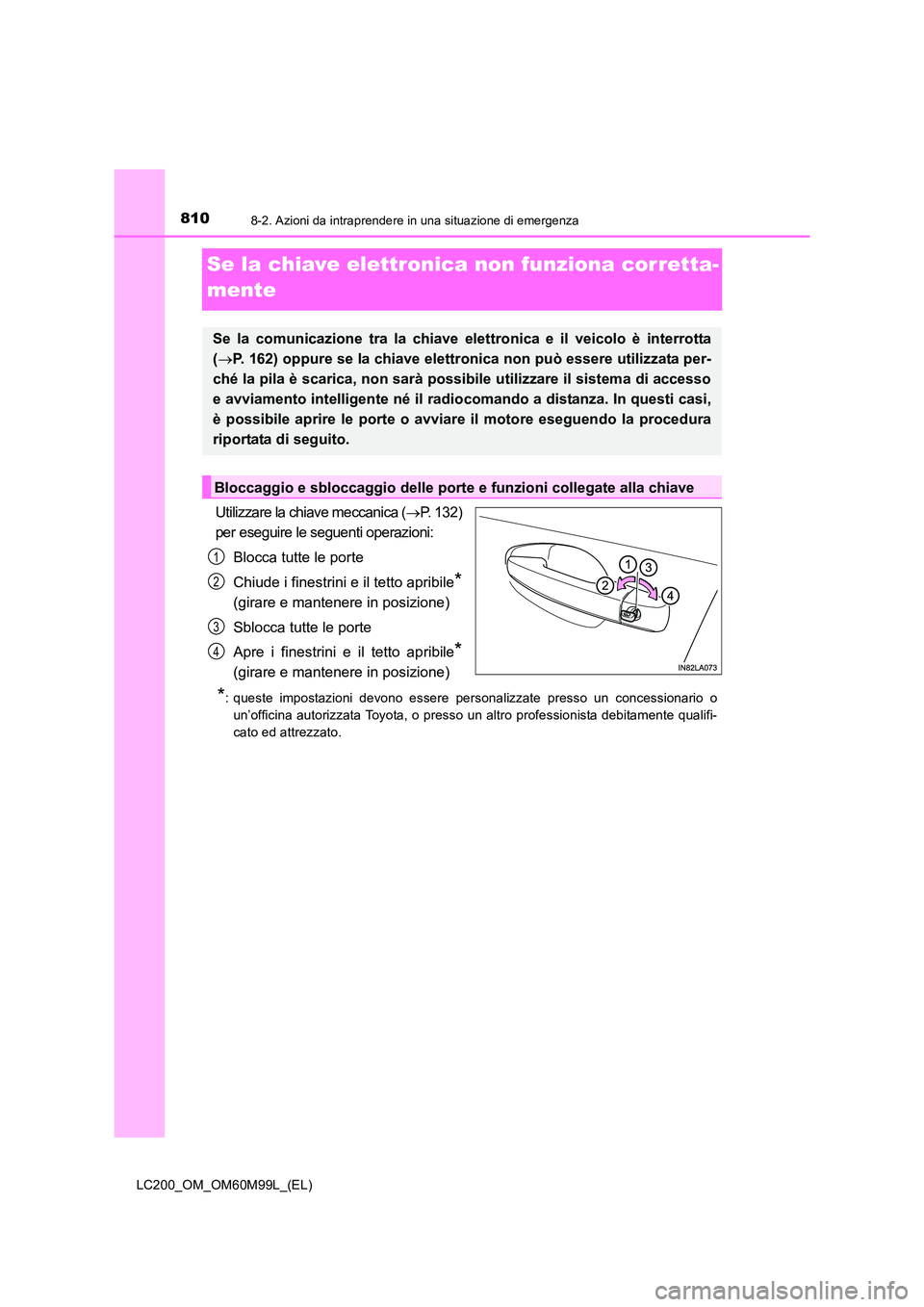

Se la chiave elettronica non funziona corretta-
mente
Utilizzare la chiave meccanica (→P. 132)
per eseguire le seguenti operazioni:
Blocca tutte le porte
Chiude i finestrini e il tetto apribile
*
(girare e mantenere in posizione)
Sblocca tutte le porte
Apre i finestrini e il tetto apribile
*
(girare e mantenere in posizione)
*: queste impostazioni devono essere personalizzate presso un concessionario o un’officina autorizzata Toyota, o presso un altro professionista debitamente qualifi-
cato ed attrezzato.
Se la comunicazione tra la chiave elettronica e il veicolo è interrotta
( → P. 162) oppure se la chiave elettronica non può essere utilizzata per-
ché la pila è scarica, non sarà possibile utilizzare il sistema di accesso
e avviamento intelligente né il radi ocomando a distanza. In questi casi,
è possibile aprire le porte o avviar e il motore eseguendo la procedura
riportata di seguito.
Bloccaggio e sbloccaggio delle porte e funzioni collegate alla chiave
1
2
3
4

8118-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)
8
Se si verifica un problema

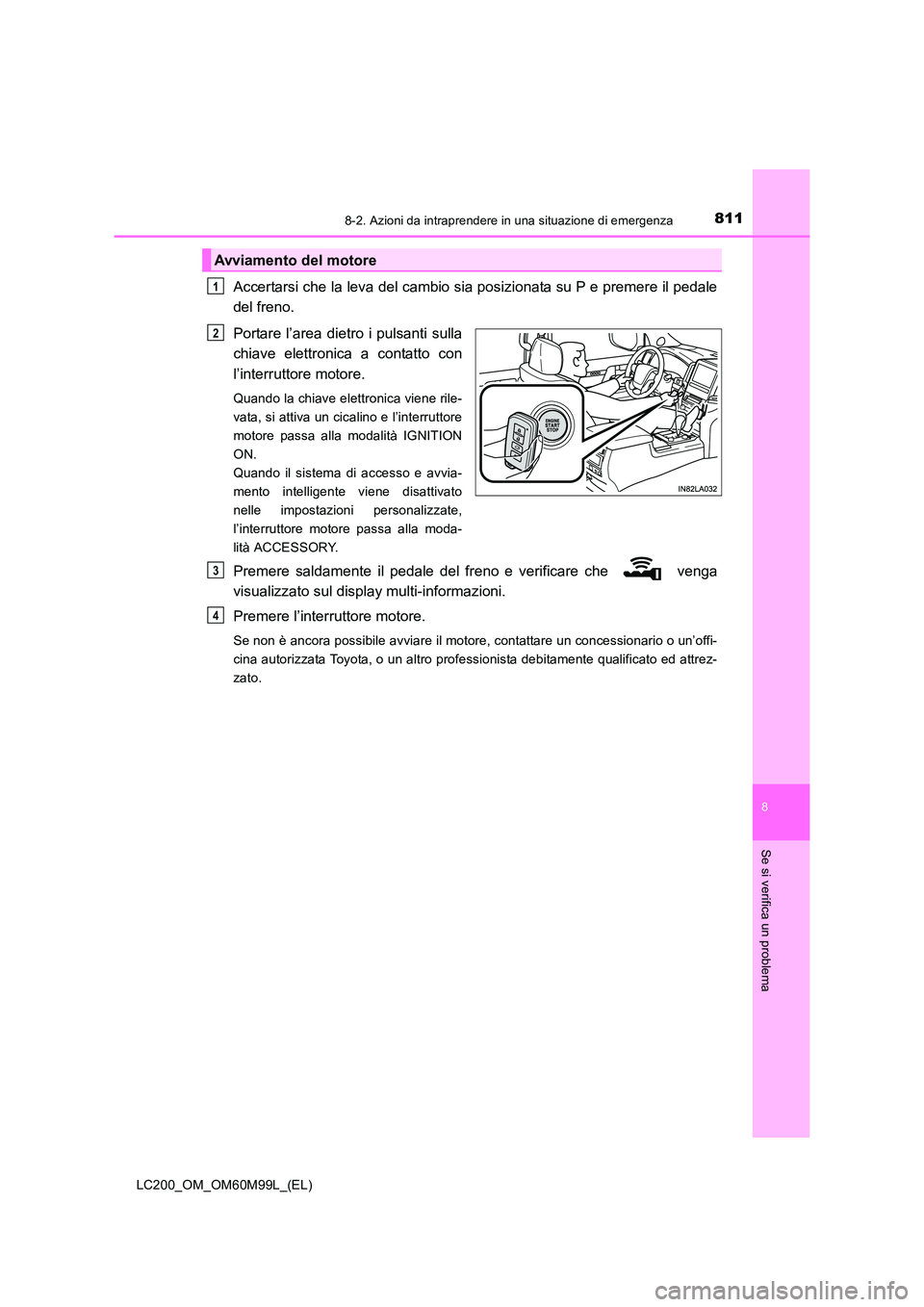

Accertarsi che la leva del cambio sia posizionata su P e premere il pedale
del freno.
Portare l’area dietro i pulsanti sulla
chiave elettronica a contatto con
l’interruttore motore.
Quando la chiave elettronica viene rile-
vata, si attiva un cicalino e l’interruttore
motore passa alla modalità IGNITION
ON.
Quando il sistema di accesso e avvia-
mento intelligente viene disattivato
nelle impostazioni personalizzate,
l’interruttore motore passa alla moda-
lità ACCESSORY.
Premere saldamente il pedale del freno e verificare che venga
visualizzato sul display multi-informazioni.
Premere l’interruttore motore.
Se non è ancora possibile avviare il motore, contattare un concessionario o un’offi-
cina autorizzata Toyota, o un altro professionista debitamente qualificato ed attrez-
zato.
Avviamento del motore
1
2
3
4

8128-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)

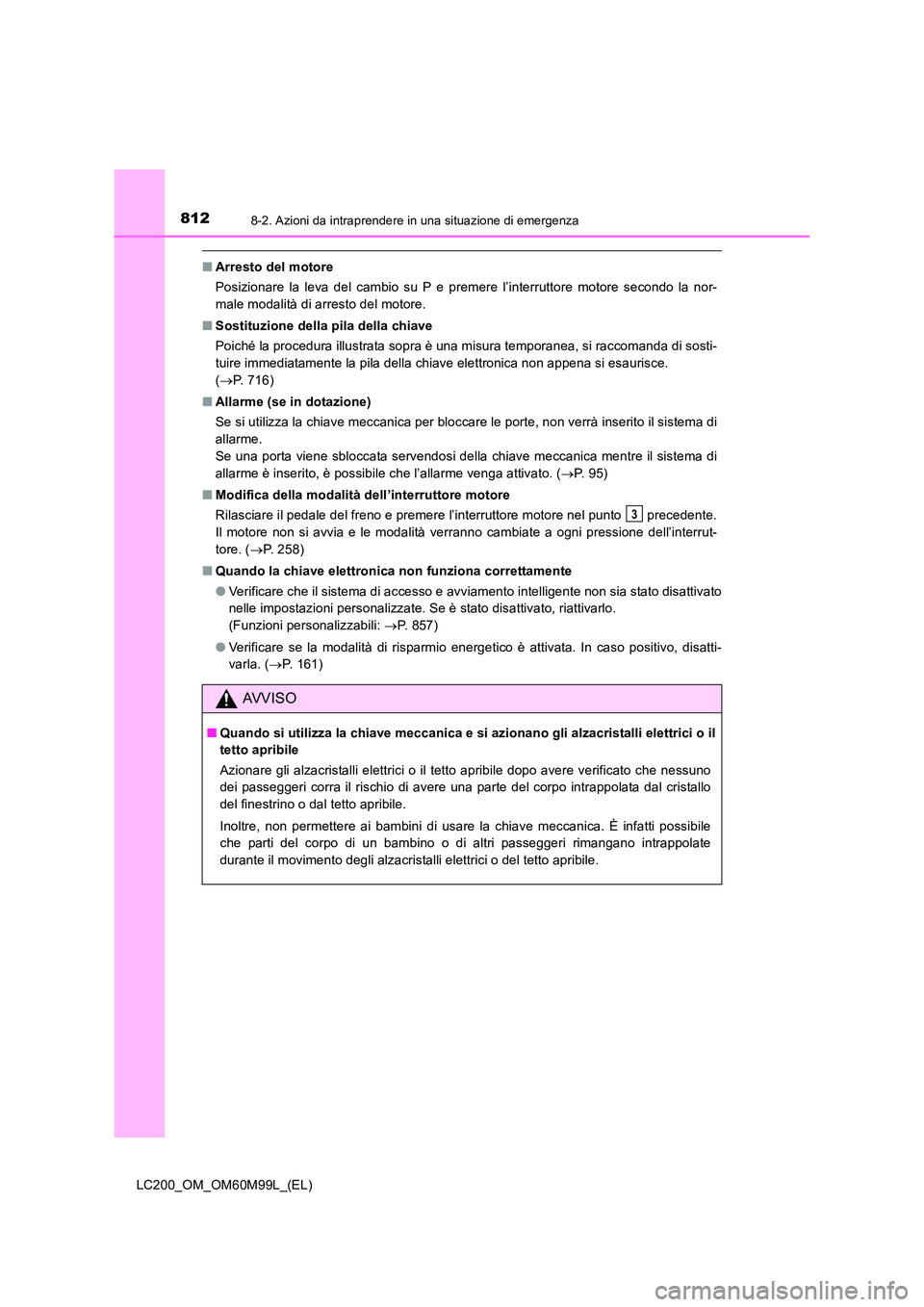

■Arresto del motore
Posizionare la leva del cambio su P e premere l’interruttore motore secondo la nor-
male modalità di arresto del motore.
■ Sostituzione della pila della chiave
Poiché la procedura illustrata sopra è una misura temporanea, si raccomanda di sosti-
tuire immediatamente la pila della chiave elettronica non appena si esaurisce.
(→ P. 716)
■ Allarme (se in dotazione)
Se si utilizza la chiave meccanica per bloccare le porte, non verrà inserito il sistema di
allarme.
Se una porta viene sbloccata servendosi della chiave meccanica mentre il sistema di
allarme è inserito, è possibile che l’allarme venga attivato. ( →P. 9 5 )
■ Modifica della modalità dell’interruttore motore
Rilasciare il pedale del freno e premere l’interruttore motore nel punto precedente.
Il motore non si avvia e le modalità verranno cambiate a ogni pressione dell’interrut-
tore. ( →P. 258)
■ Quando la chiave elettronica non funziona correttamente
●Verificare che il sistema di accesso e avviamento intelligente non sia stato disattivato
nelle impostazioni personalizzate. Se è stato disattivato, riattivarlo.
(Funzioni personalizzabili: →P. 857)
● Verificare se la modalità di risparmio energetico è attivata. In caso positivo, disatti-
varla. ( →P. 161)
AVVISO
■ Quando si utilizza la chiave meccanica e si azionano gli alzacristalli elettrici o il
tetto apribile
Azionare gli alzacristalli elettrici o il tetto apribile dopo avere verificato che nessuno
dei passeggeri corra il rischio di avere una parte del corpo intrappolata dal cristallo
del finestrino o dal tetto apribile.
Inoltre, non permettere ai bambini di usare la chiave meccanica. È infatti possibile
che parti del corpo di un bambino o di altri passeggeri rimangano intrappolate
durante il movimento degli alzacristalli elettrici o del tetto apribile.
3

8138-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)
8
Se si verifica un problema

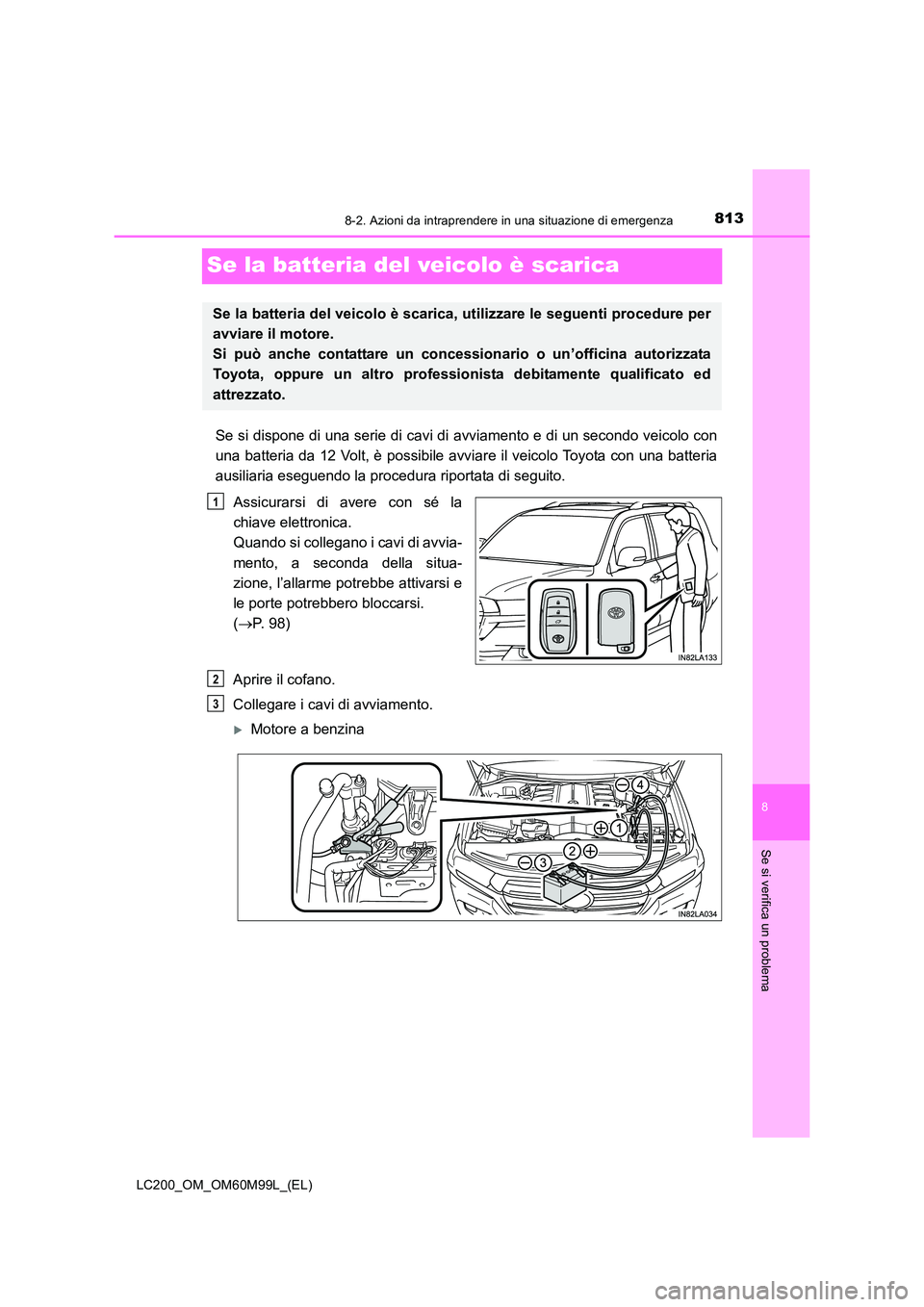

Se la batteria del veicolo è scarica
Se si dispone di una serie di cavi di avviamento e di un secondo veicolo con
una batteria da 12 Volt, è possibile avviare il veicolo Toyota con una batteria
ausiliaria eseguendo la procedura riportata di seguito.
Assicurarsi di avere con sé la
chiave elettronica.
Quando si collegano i cavi di avvia-
mento, a seconda della situa-
zione, l’allarme potrebbe attivarsi e
le porte potrebbero bloccarsi.
(→ P. 98)
Aprire il cofano.
Collegare i cavi di avviamento.
XMotore a benzina
Se la batteria del veicolo è scarica, utilizzare le seguenti procedure per
avviare il motore.
Si può anche contattare un concessionario o un’officina autorizzata
Toyota, oppure un altro professionista debitamente qualificato ed
attrezzato.
1
2
3

8148-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)

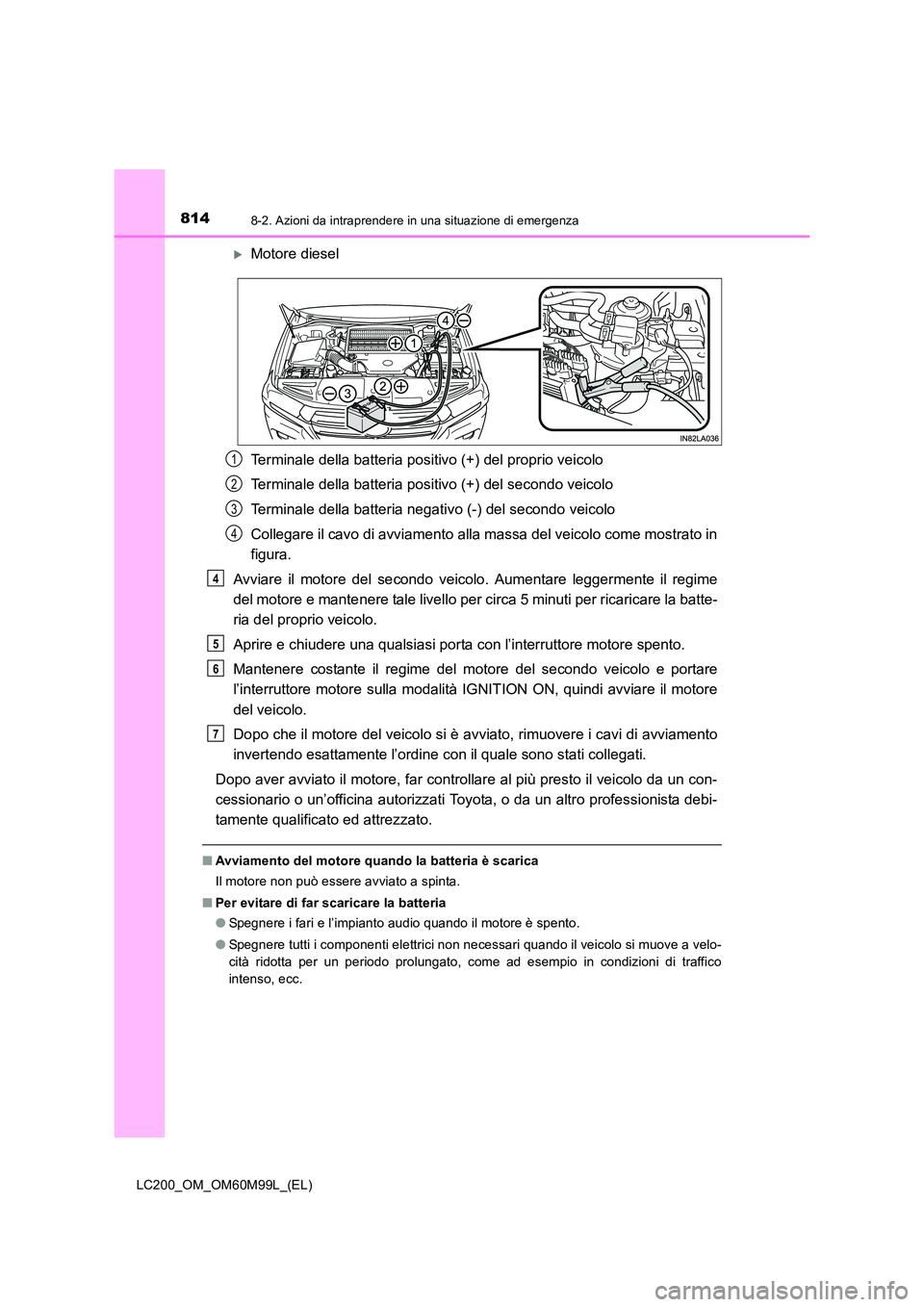

XMotore diesel
Terminale della batteria positivo (+) del proprio veicolo
Terminale della batteria positivo (+) del secondo veicolo
Terminale della batteria negativo (-) del secondo veicolo
Collegare il cavo di avviamento alla massa del veicolo come mostrato in
figura.
Avviare il motore del secondo veicolo. Aumentare leggermente il regime
del motore e mantenere tale livello per circa 5 minuti per ricaricare la batte-
ria del proprio veicolo.
Aprire e chiudere una qualsiasi porta con l’interruttore motore spento.
Mantenere costante il regime del motore del secondo veicolo e portare
l’interruttore motore sulla modalità IGNITION ON, quindi avviare il motore
del veicolo.
Dopo che il motore del veicolo si è avviato, rimuovere i cavi di avviamento
invertendo esattamente l’ordine con il quale sono stati collegati.
Dopo aver avviato il motore, far controllare al più presto il veicolo da un con-
cessionario o un’officina autorizzati Toyota, o da un altro professionista debi-
tamente qualificato ed attrezzato.
■ Avviamento del motore quando la batteria è scarica
Il motore non può essere avviato a spinta.
■ Per evitare di far scaricare la batteria
●Spegnere i fari e l’impianto audio quando il motore è spento.
● Spegnere tutti i componenti elettrici non necessari quando il veicolo si muove a velo-
cità ridotta per un periodo prolungato, come ad esempio in condizioni di traffico
intenso, ecc.
1
2
3
4
4
5
6
7

8158-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)
8
Se si verifica un problema

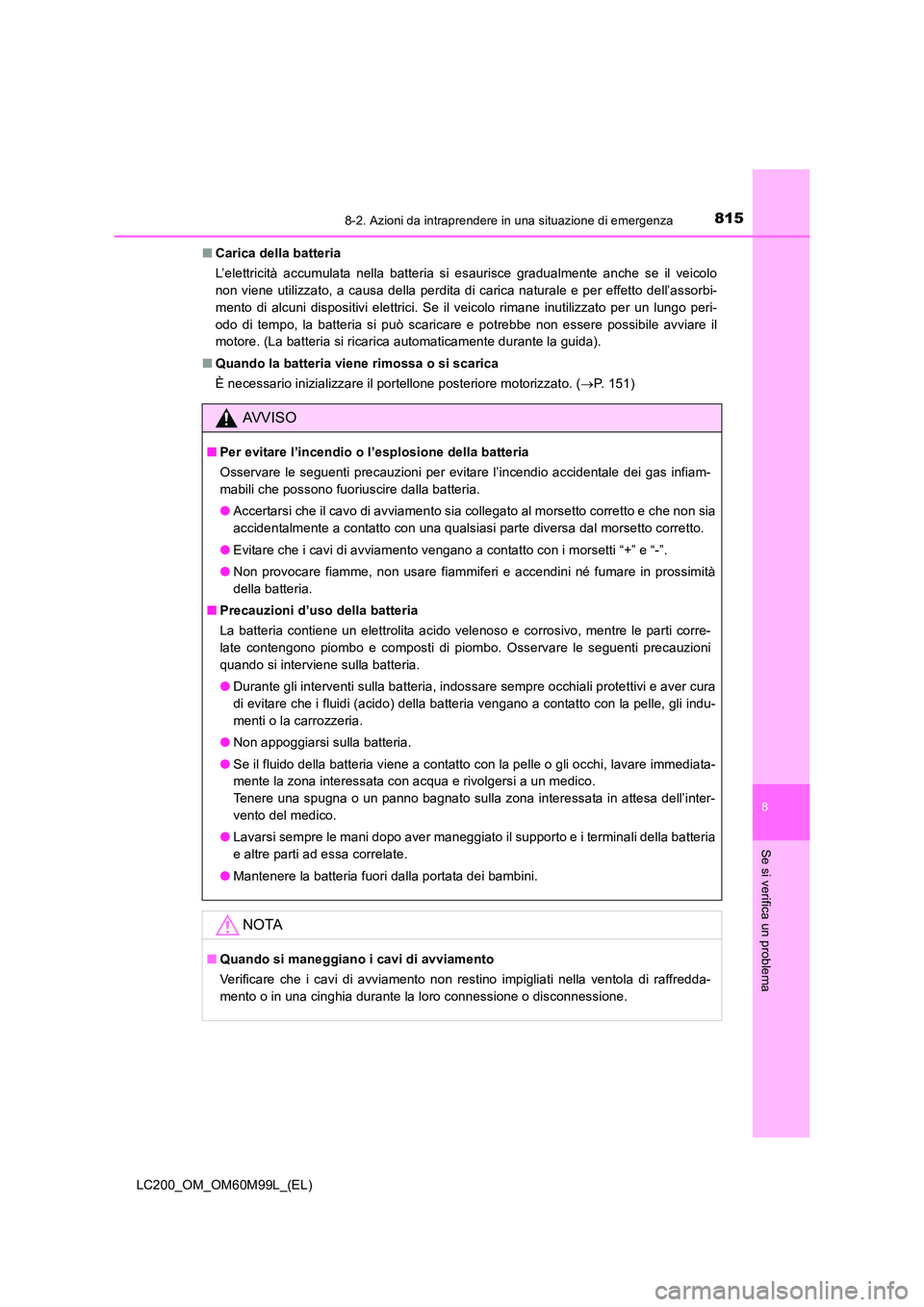

■Carica della batteria
L’elettricità accumulata nella batteria si esaurisce gradualmente anche se il veicolo
non viene utilizzato, a causa della perdita di carica naturale e per effetto dell’assorbi-
mento di alcuni dispositivi elettrici. Se il veicolo rimane inutilizzato per un lungo peri-
odo di tempo, la batteria si può scaricare e potrebbe non essere possibile avviare il
motore. (La batteria si ricarica automaticamente durante la guida).
■ Quando la batteria viene rimossa o si scarica
È necessario inizializzare il portellone posteriore motorizzato. ( →P. 151)
AVVISO
■ Per evitare l’incendio o l’esplosione della batteria
Osservare le seguenti precauzioni per evitare l’incendio accidentale dei gas infiam-
mabili che possono fuoriuscire dalla batteria.
●Accertarsi che il cavo di avviamento sia collegato al morsetto corretto e che non sia
accidentalmente a contatto con una qualsiasi parte diversa dal morsetto corretto.
● Evitare che i cavi di avviamento vengano a contatto con i morsetti “+” e “-”.
● Non provocare fiamme, non usare fiammiferi e accendini né fumare in prossimità
della batteria.
■ Precauzioni d’uso della batteria
La batteria contiene un elettrolita acido velenoso e corrosivo, mentre le parti corre-
late contengono piombo e composti di piombo. Osservare le seguenti precauzioni
quando si interviene sulla batteria.
●Durante gli interventi sulla batteria, indossare sempre occhiali protettivi e aver cura
di evitare che i fluidi (acido) della batteria vengano a contatto con la pelle, gli indu-
menti o la carrozzeria.
● Non appoggiarsi sulla batteria.
● Se il fluido della batteria viene a contatto con la pelle o gli occhi, lavare immediata-
mente la zona interessata con acqua e rivolgersi a un medico.
Tenere una spugna o un panno bagnato sulla zona interessata in attesa dell’inter-
vento del medico.
● Lavarsi sempre le mani dopo aver maneggiato il supporto e i terminali della batteria
e altre parti ad essa correlate.
● Mantenere la batteria fuori dalla portata dei bambini.
NOTA
■Quando si maneggiano i cavi di avviamento
Verificare che i cavi di avviamento non restino impigliati nella ventola di raffredda-
mento o in una cinghia durante la loro connessione o disconnessione.

8168-2. Azioni da intraprendere in una situazione di emergenza
LC200_OM_OM60M99L_(EL)

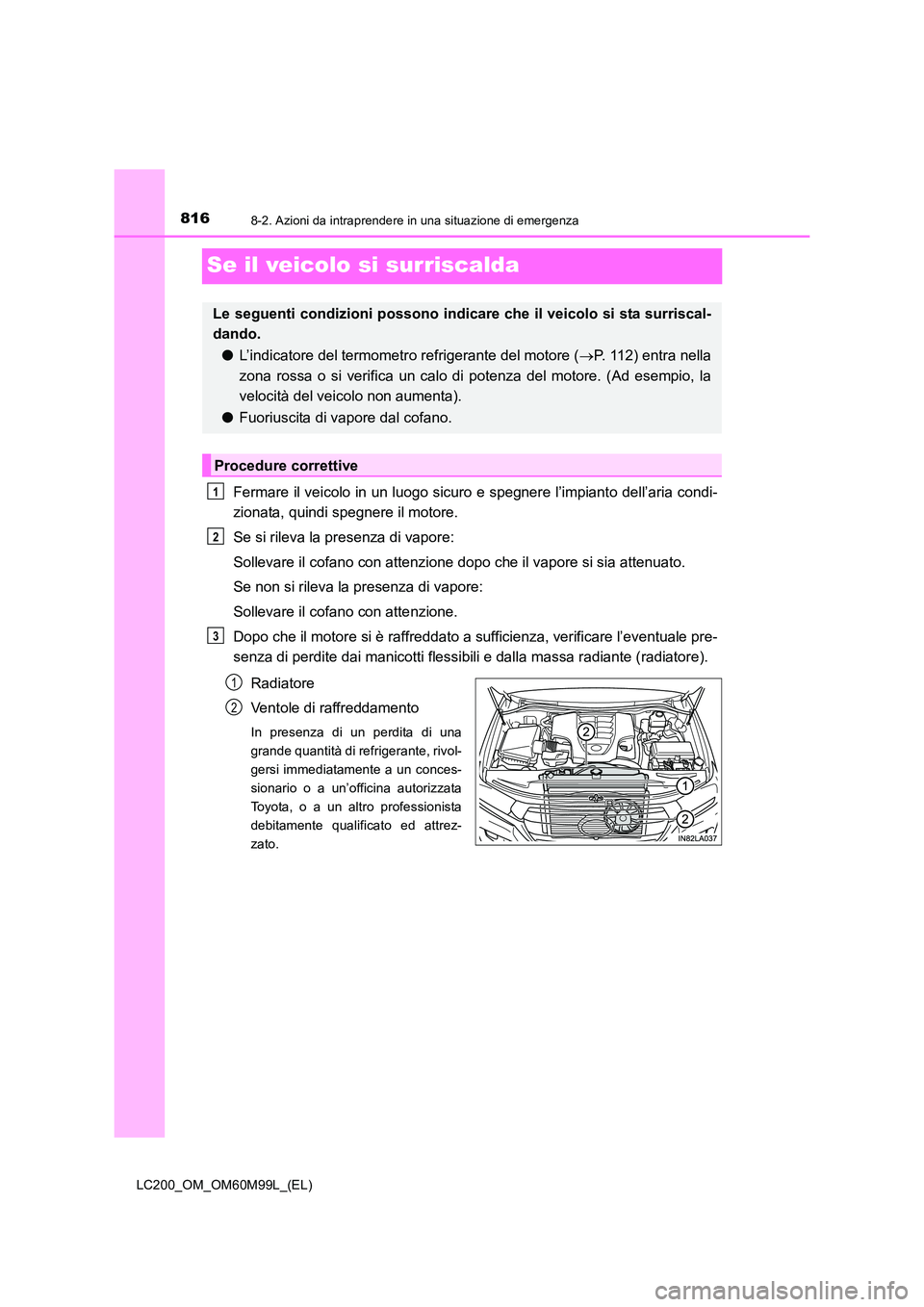

Se il veicolo si surriscalda
Fermare il veicolo in un luogo sicuro e spegnere l’impianto dell’aria condi-
zionata, quindi spegnere il motore.
Se si rileva la presenza di vapore:
Sollevare il cofano con attenzione dopo che il vapore si sia attenuato.
Se non si rileva la presenza di vapore:
Sollevare il cofano con attenzione.
Dopo che il motore si è raffreddato a sufficienza, verificare l’eventuale pre-
senza di perdite dai manicotti flessibili e dalla massa radiante (radiatore).Radiatore
Ventole di raffreddamento
In presenza di un perdita di una
grande quantità di refrigerante, rivol-
gersi immediatamente a un conces-
sionario o a un’officina autorizzata
Toyota, o a un altro professionista
debitamente qualificato ed attrez-
zato.
Le seguenti condizioni possono indicare che il veicolo si sta surriscal-
dando.● L’indicatore del termometro refrigerante del motore ( →P. 112) entra nella
zona rossa o si verifica un calo di potenza del motore. (Ad esempio, la
velocità del veicolo non aumenta).
● Fuoriuscita di vapore dal cofano.
Procedure correttive
1
2
3
1
2
