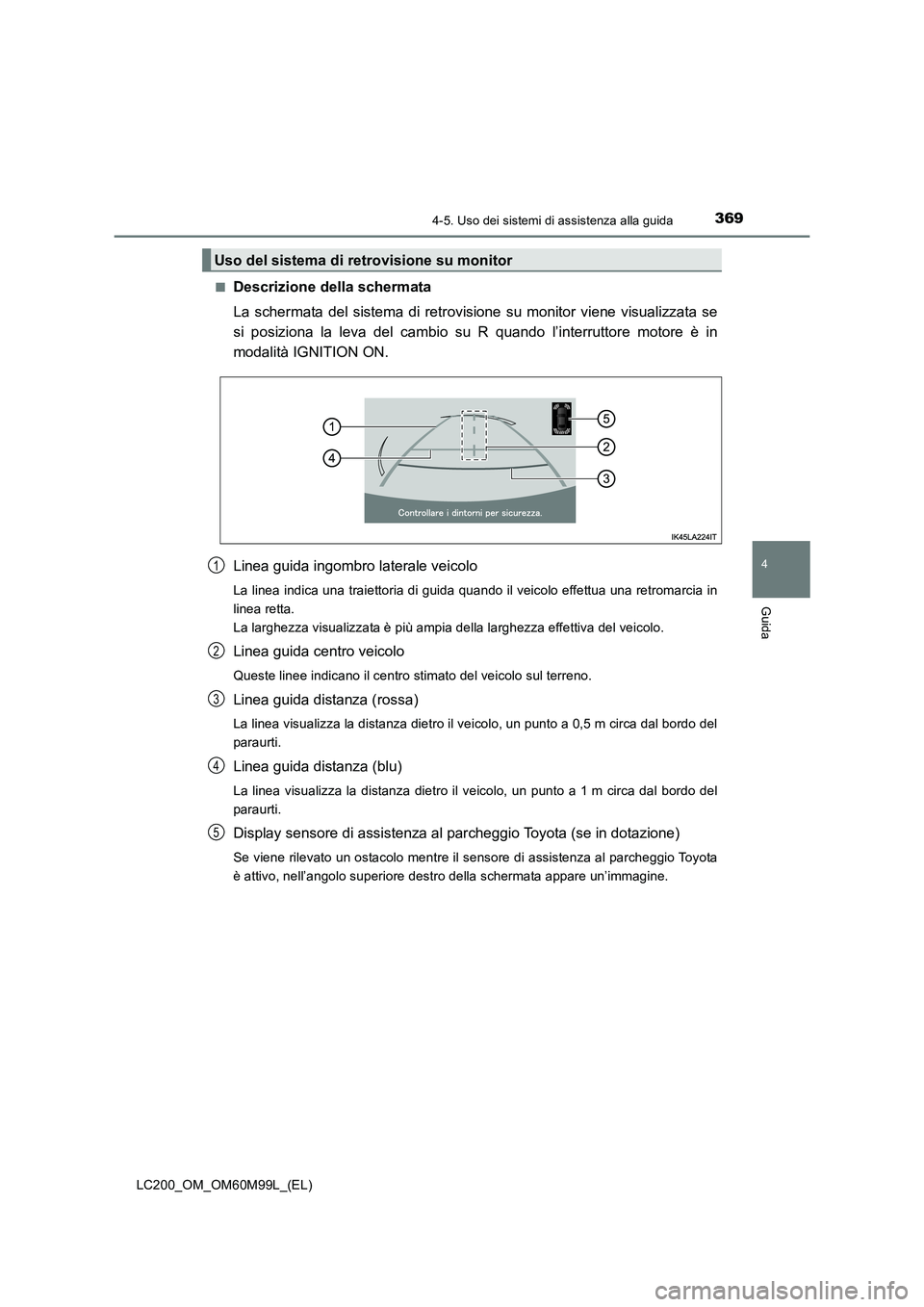

3694-5. Uso dei sistemi di assistenza alla guida
4
Guida
LC200_OM_OM60M99L_(EL)■
Descrizione della schermata
La schermata del sistema di retrovisione su monitor viene visualizzata se
si posiziona la leva del cambio su R quando l’interruttore motore è in
modalità IGNITION ON.
Linea guida ingombro laterale veicolo
La linea indica una traiettoria di guida quando il veicolo effettua una retromarcia in
linea retta.
La larghezza visualizzata è più ampia della larghezza effettiva del veicolo.
Linea guida centro veicolo
Queste linee indicano il centro stimato del veicolo sul terreno.
Linea guida distanza (rossa)
La linea visualizza la distanza dietro il veicolo, un punto a 0,5 m circa dal bordo del
paraurti.
Linea guida distanza (blu)
La linea visualizza la distanza dietro il veicolo, un punto a 1 m circa dal bordo del
paraurti.
Display sensore di assistenza al parcheggio Toyota (se in dotazione)
Se viene rilevato un ostacolo mentre il sensore di assistenza al parcheggio Toyota
è attivo, nell’angolo superiore destro della schermata appare un’immagine.
Uso del sistema di retrovisione su monitor
1
2
3
4
5

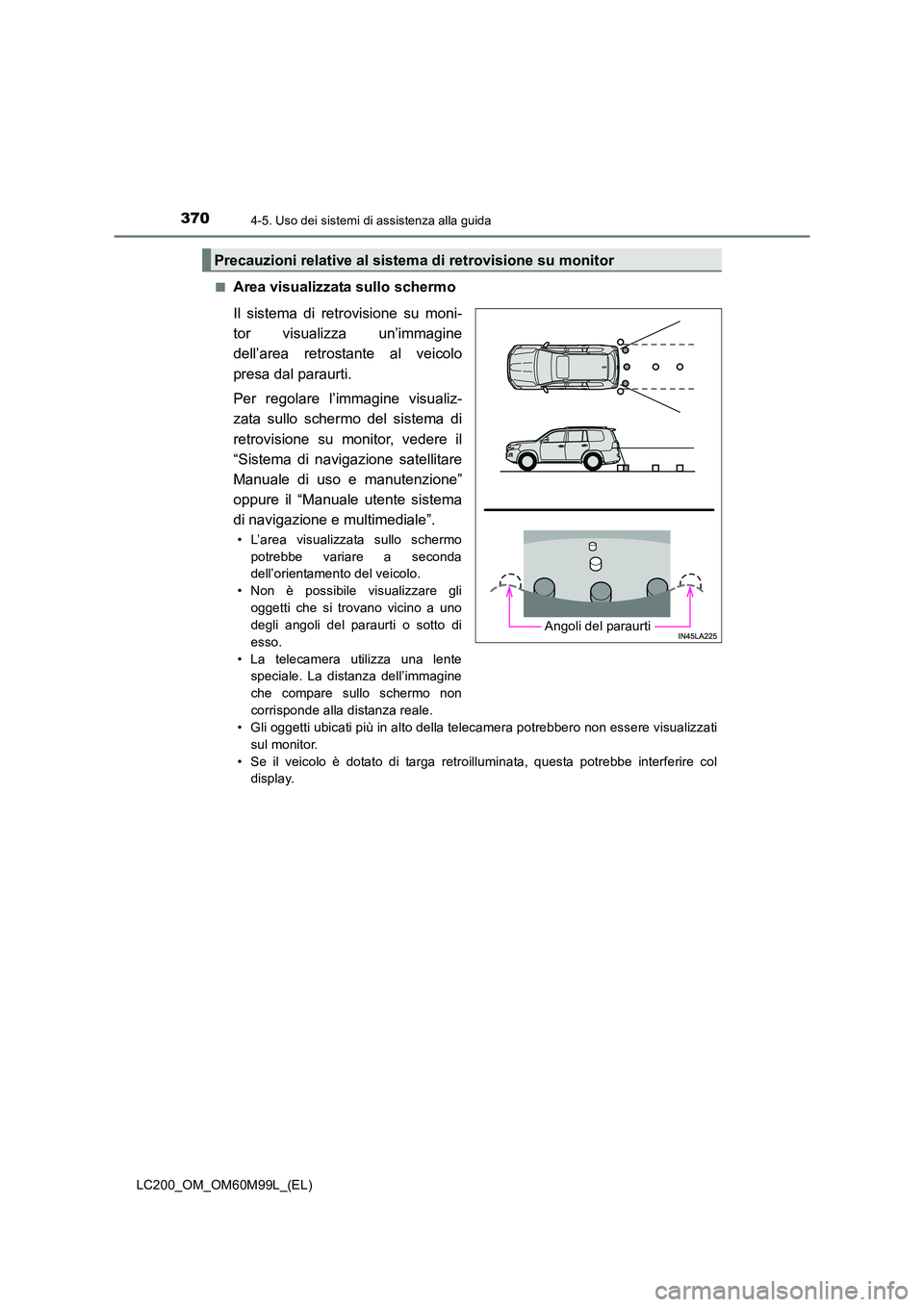

3704-5. Uso dei sistemi di assistenza alla guida
LC200_OM_OM60M99L_(EL)■
Area visualizzata sullo schermo
Il sistema di retrovisione su moni-
tor visualizza un’immagine
dell’area retrostante al veicolo
presa dal paraurti.
Per regolare l’immagine visualiz-
zata sullo schermo del sistema di
retrovisione su monitor, vedere il
“Sistema di navigazione satellitare
Manuale di uso e manutenzione”
oppure il “Manuale utente sistema
di navigazione e multimediale”.
• L’area visualizzata sullo schermo
potrebbe variare a seconda
dell’orientamento del veicolo.
• Non è possibile visualizzare gli oggetti che si trovano vicino a uno
degli angoli del paraurti o sotto di
esso.
• La telecamera utilizza una lente speciale. La distanza dell’immagine
che compare sullo schermo non
corrisponde alla distanza reale.
• Gli oggetti ubicati più in alto della telecamera potrebbero non essere visualizzati
sul monitor.
• Se il veicolo è dotato di targa retroilluminata, questa potrebbe interferire col display.
Precauzioni relative al sistema di retrovisione su monitor
Angoli del paraurti

3714-5. Uso dei sistemi di assistenza alla guida
4
Guida
LC200_OM_OM60M99L_(EL)■
Telecamera sistema di retrovisione su monitor
●
Uso della telecamera
Se la telecamera è sporca o
ricoperta da materiale estraneo
(come goccioline d’acqua, neve,
fango o altro), non può trasmet-
tere immagini nitide. In tal caso,
risciacquarla con una quantità
abbondante di acqua e ripas-
sare l’obiettivo della telecamera
con un panno morbido e inumi-
dito.
■Differenze tra l’immagine sullo schermo e la strada reale
Le linee guida distanza e le linee guida ingombro laterale veicolo in realtà
potrebbero non essere parallele con le linee divisorie dell’area di parcheg-
gio, anche quando sembrano esserlo. Controllare con i propri occhi.
Le distanze tra le linee guida ingombro laterale veicolo e le linee divisorie
sinistra e destra dell’area di parcheggio potrebbero non essere uguali,
anche se sembrano esserlo. Controllare con i propri occhi.
Le linee guida distanza offrono un riferimento per superfici stradali piane.
In ciascuna delle seguenti situazioni, esiste un margine di errore tra le
linee guida fisse sullo schermo e la di stanza/la traiettoria reale sulla
strada.

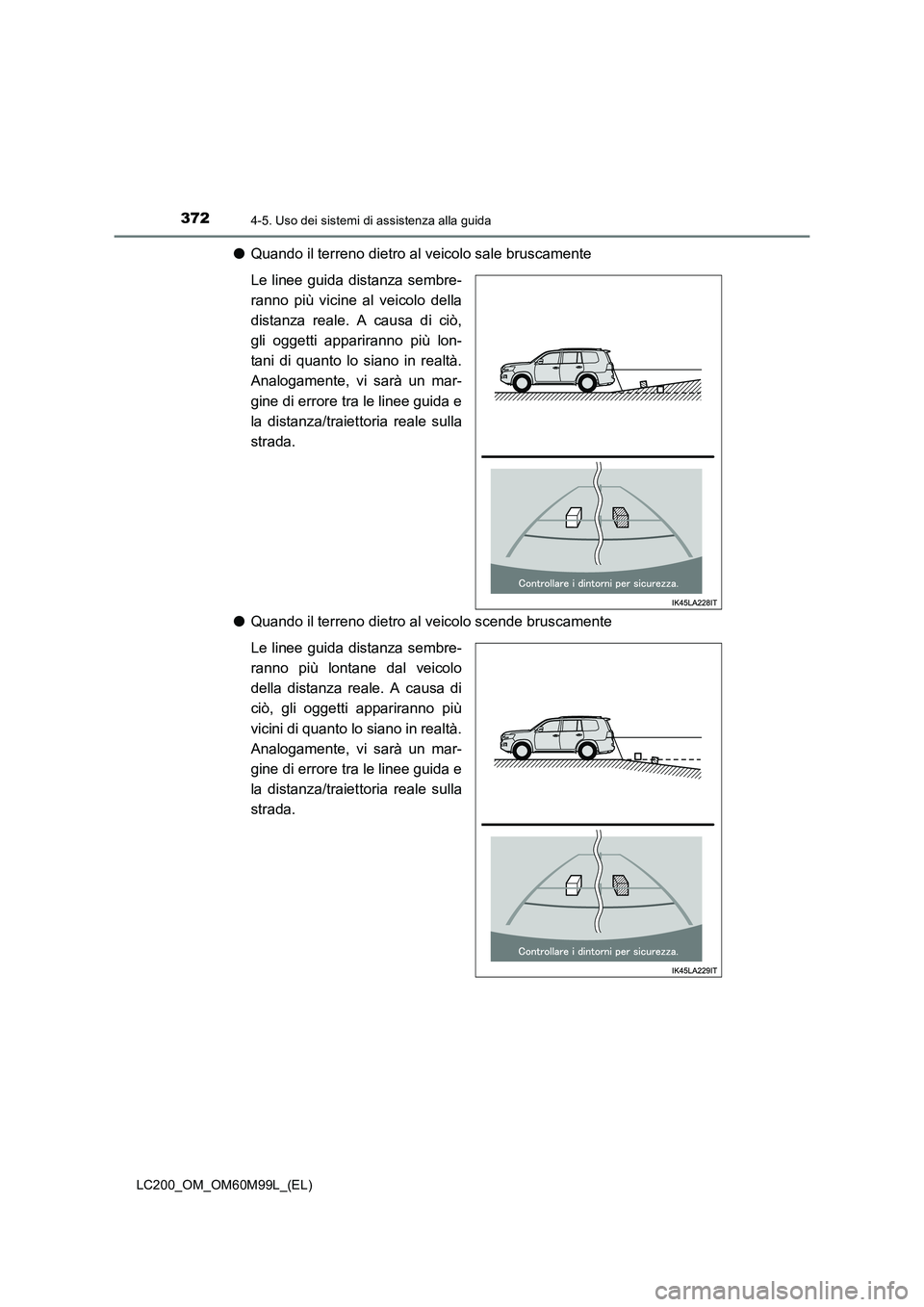

3724-5. Uso dei sistemi di assistenza alla guida
LC200_OM_OM60M99L_(EL)
●Quando il terreno dietro al veicolo sale bruscamente
Le linee guida distanza sembre-
ranno più vicine al veicolo della
distanza reale. A causa di ciò,
gli oggetti appariranno più lon-
tani di quanto lo siano in realtà.
Analogamente, vi sarà un mar-
gine di errore tra le linee guida e
la distanza/traiettoria reale sulla
strada.
● Quando il terreno dietro al veicolo scende bruscamente
Le linee guida distanza sembre-
ranno più lontane dal veicolo
della distanza reale. A causa di
ciò, gli oggetti appariranno più
vicini di quanto lo siano in realtà.
Analogamente, vi sarà un mar-
gine di errore tra le linee guida e
la distanza/traiettoria reale sulla
strada.

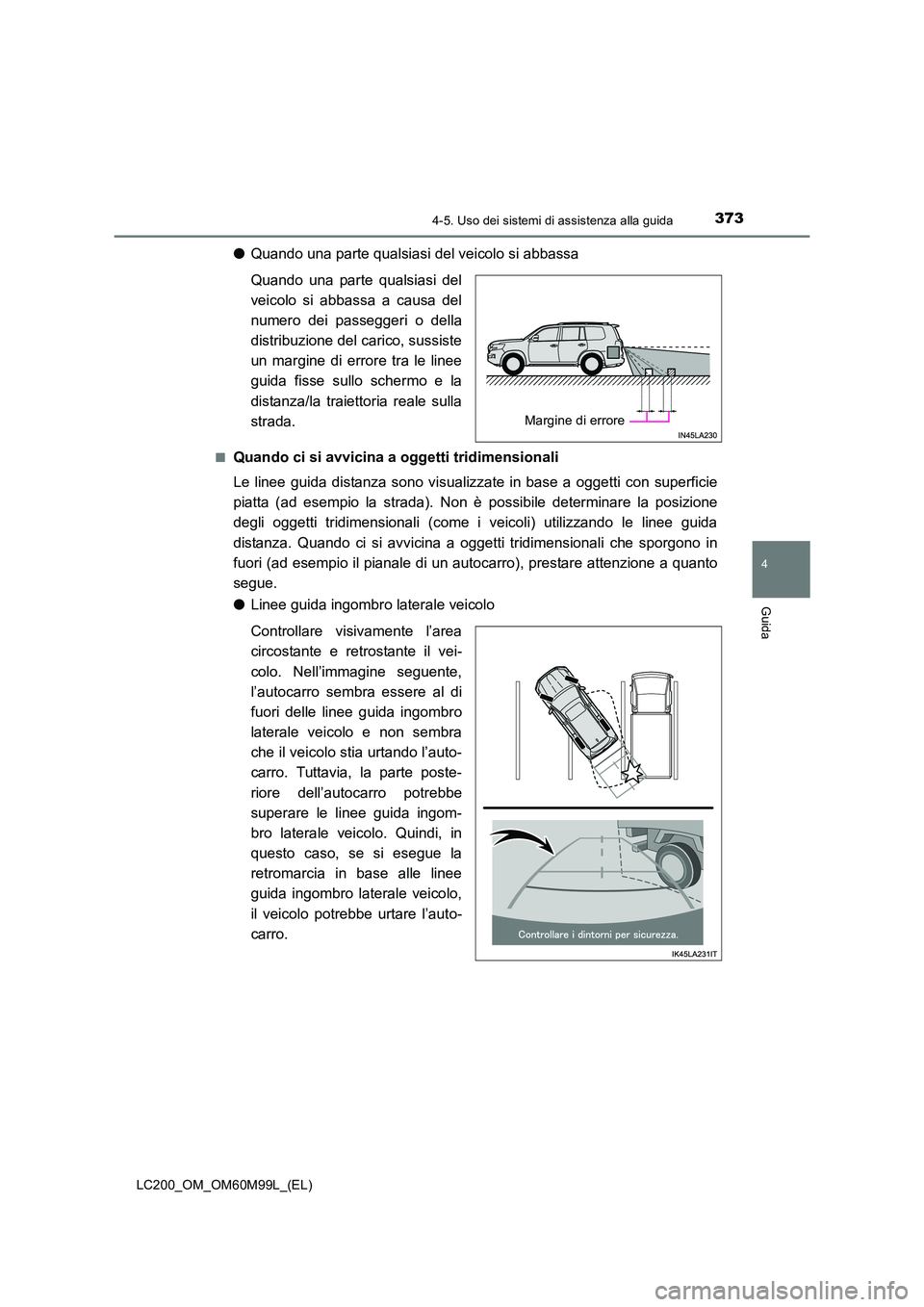

3734-5. Uso dei sistemi di assistenza alla guida
4
Guida
LC200_OM_OM60M99L_(EL)
●Quando una parte qualsiasi del veicolo si abbassa
Quando una parte qualsiasi del
veicolo si abbassa a causa del
numero dei passeggeri o della
distribuzione del carico, sussiste
un margine di errore tra le linee
guida fisse sullo schermo e la
distanza/la traiettoria reale sulla
strada.
■Quando ci si avvicina a oggetti tridimensionali
Le linee guida distanza sono visualizzate in base a oggetti con superficie
piatta (ad esempio la strada). Non è possibile determinare la posizione
degli oggetti tridimensionali (come i veicoli) utilizzando le linee guida
distanza. Quando ci si avvicina a oggetti tridimensionali che sporgono in
fuori (ad esempio il pianale di un autocarro), prestare attenzione a quanto
segue.
●Linee guida ingombro laterale veicolo
Controllare visivamente l’area
circostante e retrostante il vei-
colo. Nell’immagine seguente,
l’autocarro sembra essere al di
fuori delle linee guida ingombro
laterale veicolo e non sembra
che il veicolo stia urtando l’auto-
carro. Tuttavia, la parte poste-
riore dell’autocarro potrebbe
superare le linee guida ingom-
bro laterale veicolo. Quindi, in
questo caso, se si esegue la
retromarcia in base alle linee
guida ingombro laterale veicolo,
il veicolo potrebbe urtare l’auto-
carro.
Margine di errore

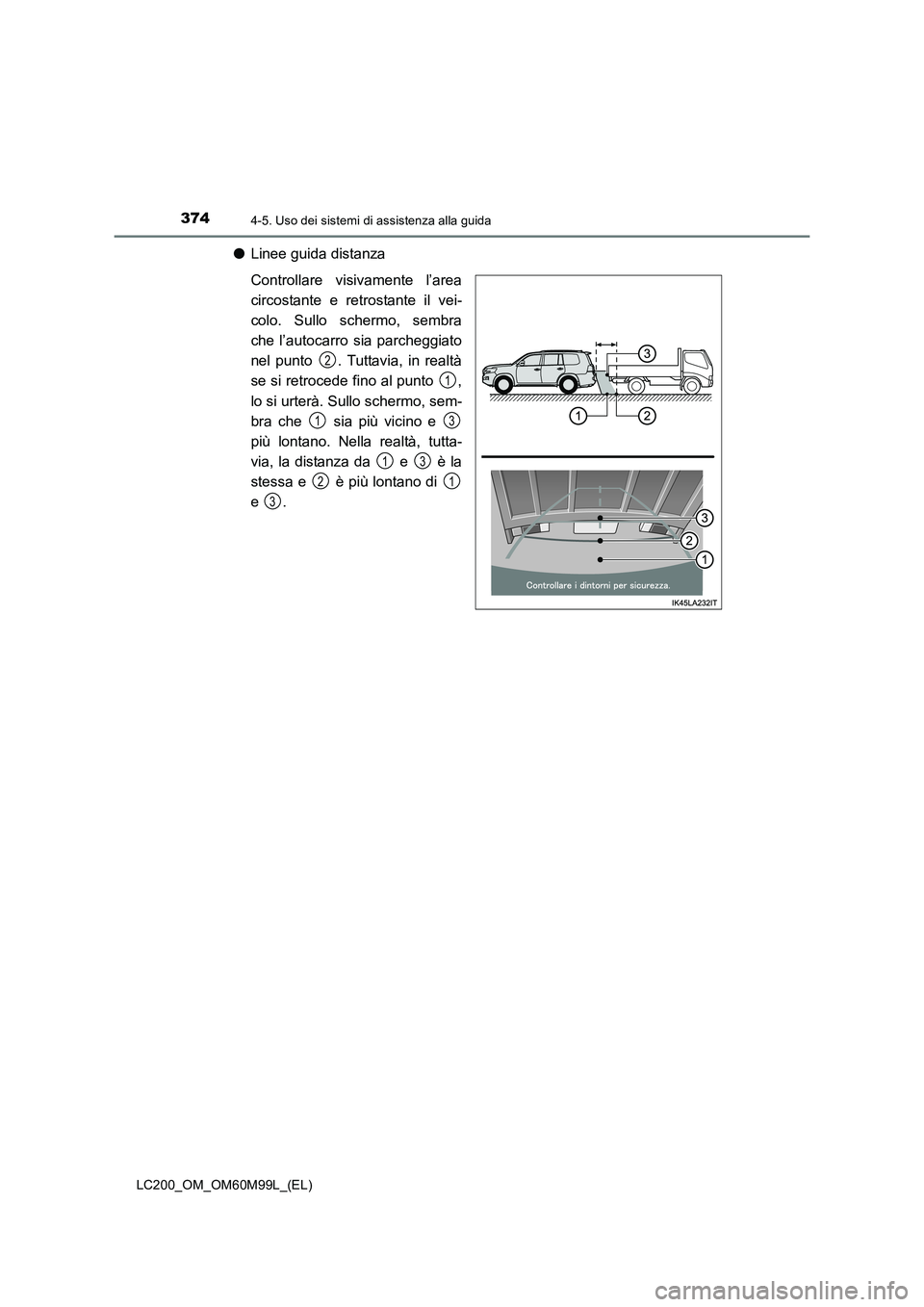

3744-5. Uso dei sistemi di assistenza alla guida
LC200_OM_OM60M99L_(EL)
●Linee guida distanza
Controllare visivamente l’area
circostante e retrostante il vei-
colo. Sullo schermo, sembra
che l’autocarro sia parcheggiato
nel punto . Tuttavia, in realtà
se si retrocede fino al punto ,
lo si urterà. Sullo schermo, sem-
bra che sia più vicino e
più lontano. Nella realtà, tutta-
via, la distanza da e è la
stessa e è più lontano di
e .
2
1
13
13
21
3

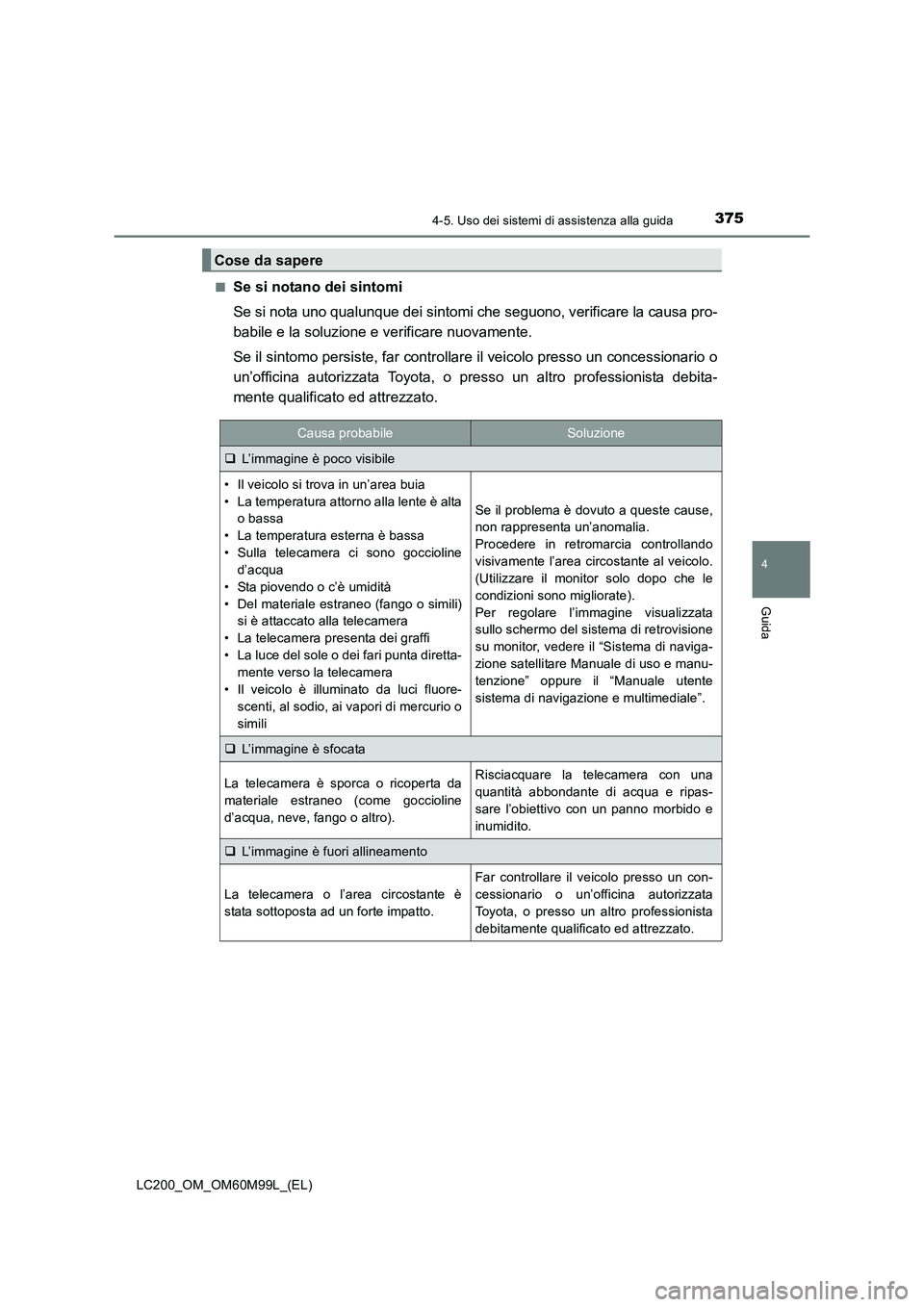

3754-5. Uso dei sistemi di assistenza alla guida
4
Guida
LC200_OM_OM60M99L_(EL)■
Se si notano dei sintomi
Se si nota uno qualunque dei sintomi che seguono, verificare la causa pro-
babile e la soluzione e verificare nuovamente.
Se il sintomo persiste, far controllare il veicolo presso un concessionario o
un’officina autorizzata Toyota, o presso un altro professionista debita-
mente qualificato ed attrezzato.
Cose da sapere
Causa probabileSoluzione
‰
L’immagine è poco visibile
• Il veicolo si trova in un’area buia
• La temperatura attorno alla lente è alta
o bassa
• La temperatura esterna è bassa
• Sulla telecamera ci sono goccioline d’acqua
• Sta piovendo o c’è umidità
• Del materiale estraneo (fango o simili) si è attaccato alla telecamera
• La telecamera presenta dei graffi
• La luce del sole o dei fari punta diretta- mente verso la telecamera
• Il veicolo è illuminato da luci fluore- scenti, al sodio, ai vapori di mercurio o
simili
Se il problema è dovuto a queste cause,
non rappresenta un’anomalia.
Procedere in retromarcia controllando
visivamente l’area circostante al veicolo.
(Utilizzare il monitor solo dopo che le
condizioni sono migliorate).
Per regolare l’immagine visualizzata
sullo schermo del sistema di retrovisione
su monitor, vedere il “Sistema di naviga-
zione satellitare Manuale di uso e manu-
tenzione” oppure il “Manuale utente
sistema di navigazione e multimediale”.
‰ L’immagine è sfocata
La telecamera è sporca o ricoperta da
materiale estraneo (come goccioline
d’acqua, neve, fango o altro).Risciacquare la telecamera con una
quantità abbondante di acqua e ripas-
sare l’obiettivo con un panno morbido e
inumidito.
‰L’immagine è fuori allineamento
La telecamera o l’area circostante è
stata sottoposta ad un forte impatto.
Far controllare il veicolo presso un con-
cessionario o un’officina autorizzata
Toyota, o presso un altro professionista
debitamente qualificato ed attrezzato.

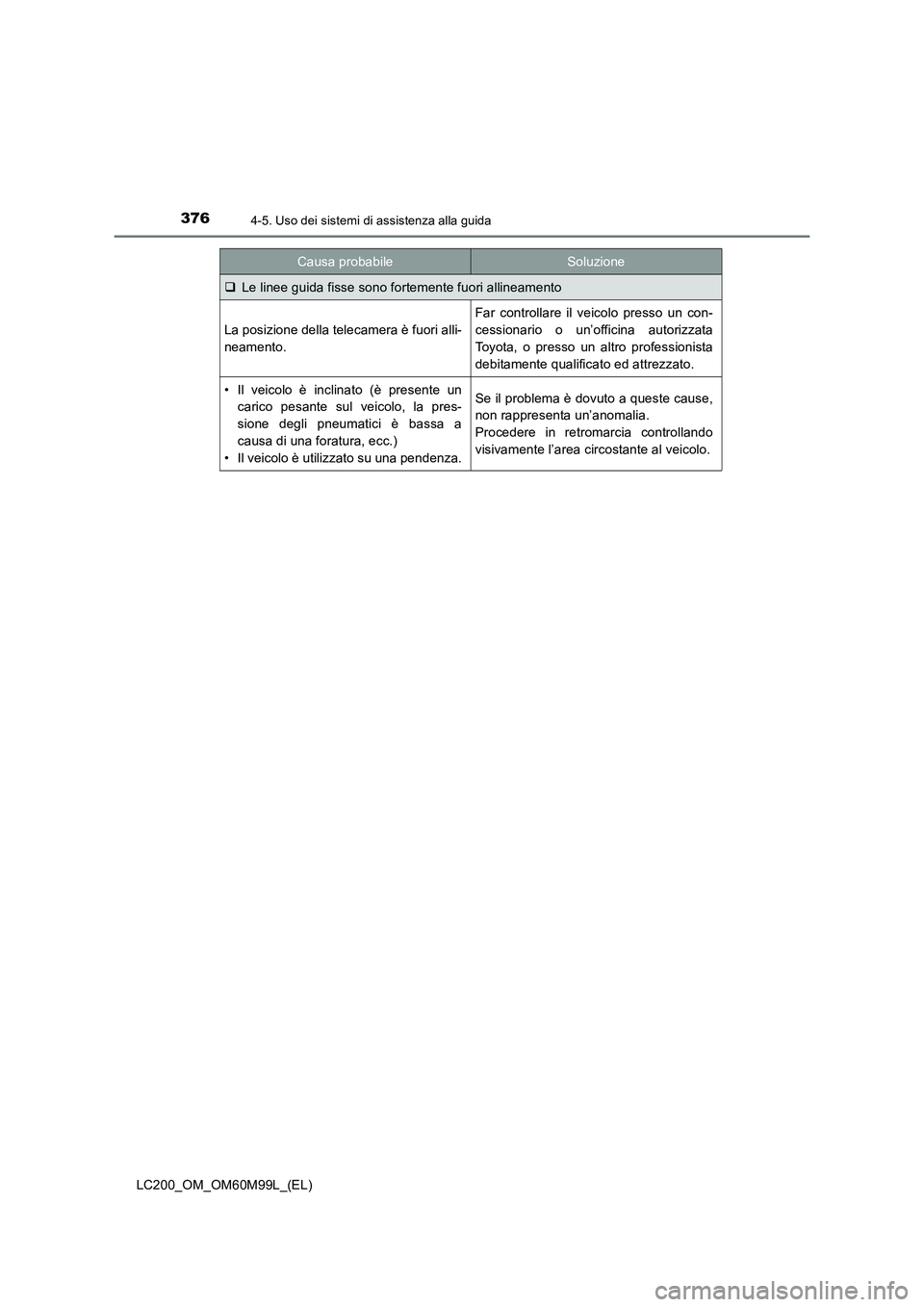

3764-5. Uso dei sistemi di assistenza alla guida
LC200_OM_OM60M99L_(EL)
‰Le linee guida fisse sono fortemente fuori allineamento
La posizione della telecamera è fuori alli-
neamento.
Far controllare il veicolo presso un con-
cessionario o un’officina autorizzata
Toyota, o presso un altro professionista
debitamente qualificato ed attrezzato.
• Il veicolo è inclinato (è presente un
carico pesante sul veicolo, la pres-
sione degli pneumatici è bassa a
causa di una foratura, ecc.)
• Il veicolo è utilizzato su una pendenza.Se il problema è dovuto a queste cause,
non rappresenta un’anomalia.
Procedere in retromarcia controllando
visivamente l’area circostante al veicolo.
Causa probabileSoluzione
