2015 MAZDA MODEL 3 HATCHBACK Korisničko uputstvo (in Serbian)

Multiinformacioni displej*
INFO prekidač Multiinformacioni displej
Multiinformacioni displej prikazuje sledeće informacije.
Sadržaj ekrana se menja svaki put kada pritisnete dugme za gore ili dole INFO prekidača.
•Maksimalni put koji se može preći
•Prosečna potrošnja goriva
•Trenutna potrošnja goriva
•Prosečne brzina vozila
•Alarm brzine
•Displej LDWS sistema
•Upozoravajuća poruka
To ko m vo ž n j e
Instrument tabla i displej
*Neki modeli.4-35

tMerač količine goriva
Merač količine goriva pokazuje koliko je
otprilike goriva još preostalo u rezervoaru
kad je paljenje prebačeno na ON
(uključeno). Preporučujemo da nivo goriva
održavate iznad 1/4 rezervoara.

Pun
1/4 pun
Ako zasvetli upozoravajuća lampica za
nizak nivo goriva ili je nivo goriva veoma
nizak, dopunite gorivo što je pre.
Pogledajte odeljak „Upozoravajuće/
signalne lampice“ na strani 4-43.
NAPOMENA
•Posle sipanja goriva, možda će trebati
da prođe neko vreme da se rad
signalizatora ustali. Pored toga,
signalizator može da odstupa za
vreme vožnje na padini ili u krivini,
jer se gorivo u rezervoaru pokreće.
•Ekran koji prikazuje da je preostala
količina goriva na četvrtini ili manje
od ukupne zapremine rezervoara ima
više segmenata da bi detaljnije
prikazao preostalu količinu goriva.
•Smer strelice () ukazuje da je
klapna otvora za sipanje goriva na
levoj strani vozila.
(SKYACTIV-D 1.5, SKYACTIV-D 2.2)
Ako usled niskog nivoa goriva dođe do
pojave nedoslednosti u performansama ili
isprekidanog rada motora, dopunite vozilo
gorivom što je pre moguće, tako što ćete u
rezervoar sipati najmanje 10 l goriva.
ttDisplej spoljne temperature
Kada je paljenje prebačeno na ON
(uključeno), prikazaće se spoljna
temperatura.

NAPOMENA
Pod sledećim uslovima, displej spoljne
temperature može da se razlikuje od
stvarne spoljne temperature u zavisnosti
od okruženja i stanja vozila:
•Znatno niske i visoke temperature.
•Iznenadne promene spoljne
temperature.
•Vozilo je parkirano.
•Vozilo se vozi na malim brzinama.
Tokom vožnje
Instrument tabla i displej
4-36

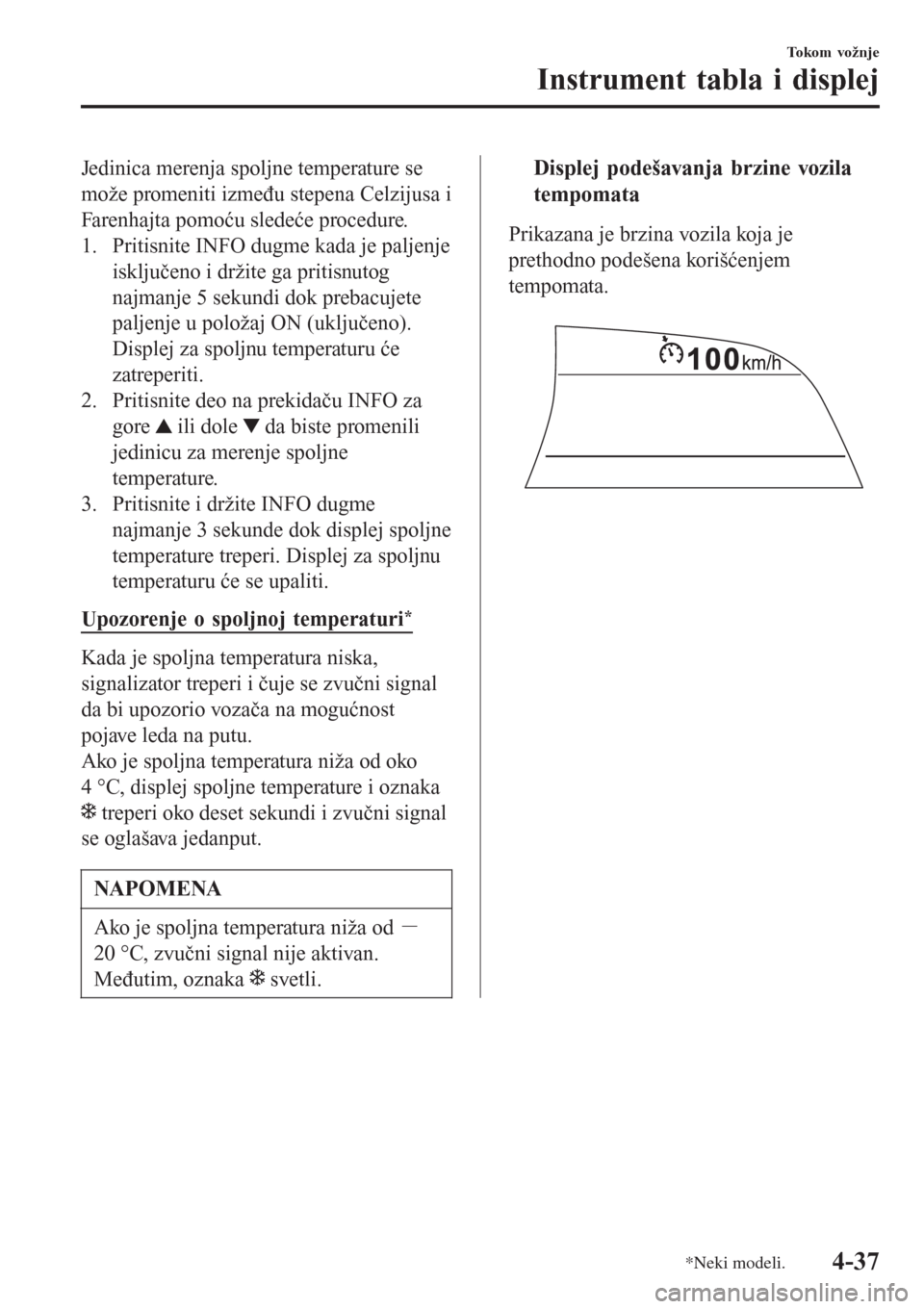

Jedinica merenja spoljne temperature se
može promeniti između stepena Celzijusa i
Farenhajta pomoću sledeće procedure.
1. Pritisnite INFO dugme kada je paljenje
isključeno i držite ga pritisnutog
najmanje 5 sekundi dok prebacujete
paljenje u položaj ON (uključeno).
Displej za spoljnu temperaturu će
zatreperiti.
2. Pritisnite deo na prekidaču INFO za
gore
ili dole da biste promenili
jedinicu za merenje spoljne
temperature.
3. Pritisnite i držite INFO dugme
najmanje 3 sekunde dok displej spoljne
temperature treperi. Displej za spoljnu
temperaturu će se upaliti.
Upozorenje o spoljnoj temperaturi
*
Kada je spoljna temperatura niska,
signalizator treperi i čuje se zvučni signal
da bi upozorio vozača na mogućnost
pojave leda na putu.
Ako je spoljna temperatura niža od oko
4 °C, displej spoljne temperature i oznaka
treperi oko deset sekundi i zvučni signal
se oglašava jedanput.
NAPOMENA
Ako je spoljna temperatura niža od >+
20 °C, zvučni signal nije aktivan.
Međutim, oznaka
svetli.
ttDisplej podešavanja brzine vozila
tempomata
Prikazana je brzina vozila koja je
prethodno podešena korišćenjem
tempomata.

To ko m vo ž n j e
Instrument tabla i displej
*Neki modeli.4-37

tRežim udaljenosti do praznog rezervoara
Ovaj režim prikazuje prosečnu udaljenost koju možete da pređete sa preostalim gorivom na
osnovu potrošnje goriva.
Udaljenost do praznog rezervoara će se izračunavati i prikazivati svake sekunde.

NAPOMENA
•Iako će displej udaljenosti do praznog rezervoara možda pokazati dovoljnu količinu za
preostalu udaljenost koja treba da se pređe pre nego što će biti potrebno da ponovo
sipate gorivo, ako je nivo goriva veoma nizak ili svetli upozoravajuća lampica za nizak
nivo goriva, ponovo sipajte gorivo što je pre moguće.
•Displej se neće promeniti ukoliko ne dodate nešto više od 9 l goriva.
•Udaljenost do praznog rezervoara predstavlja približno preostalu udaljenost koju vozilo
može da pređe dok ne nestanu sve oznake podeljaka na pokazivaču goriva koji ukazuje
na preostalu zalihu goriva.
tRežim prosečne potrošnje goriva
Ovaj režim prikazuje prosečnu potrošnju goriva izračunavanjem ukupne potrošnje goriva i
ukupne pređene udaljenosti od kupovine vozila, ponovnog prikopčavanja akumulatora posle
iskopčavanja ili vraćanja podataka na početne vrednosti.
Prosečna potrošnja goriva se izračunava i prikazuje svakog minuta.

Za brisanje prikazanih podataka, pritisnite dugme INFO duže od 1,5 sekundi. Posle pritiska
na dugme INFO, znak „- - - L/100 km“ će se prikazivati u trajanju od oko 1 minuta pre nego
što se potrošnja goriva ponovo izračuna i prikaže.
Tokom vožnje
Instrument tabla i displej
4-38

tRežim trenutne potrošnje goriva
Ovaj režim prikazuje trenutnu potrošnju goriva od izračunavanja potrošnje goriva i pređene
udaljenosti.
Trenutna potrošnja goriva će se izračunavati i prikazivati svake 2 sekunde.

Kada usporite na oko 5 km/h, prikazaće se znak „- - - L/100 km“.
tRežim prosečne brzine vozila
Ovaj režim prikazuje prosečnu brzinu vozila izračunavanjem pređene udaljenosti i vremena
od prikopčavanja akumulatora ili od vraćanja podataka na početne vrednosti.
Prosečna brzina vozila će biti izračunata i prikazana svakih 10 sekundi.

Za brisanje prikazanih podataka, pritisnite dugme INFO duže od 1,5 sekundi. Posle
pritiskanja dugmeta INFO, prikazaće se znak - - - km/h u trajanju od oko 1 minuta pre nego
što brzina vozila bude ponovo izračunata i prikazana.
ttAlarm brzine vozila
U ovom režimu, prikazuju se trenutna podešavanja za alarm brzine vozila.
Možete da promenite podešavanje brzine vozila pri kojoj će se uključiti upozorenje.
NAPOMENA
Displej alarma brzine vozila aktivira se u istom trenutku kada se začuje zvučni signal.
Podešena brzina vozila treperi nekoliko puta.

To ko m vo ž n j e
Instrument tabla i displej
4-39

Alarm brzine vozila može da se podesi korišćenjem prekidača INFO.
NAPOMENA
•Uvek podesite brzinu vozila prema važećim zakonima i propisima zemlje/grada u
kojem se vozilo kreće. Pored toga, uvek proverite brzinu vozila koristeći brzinomer.
•Funkcija alarma brzine vozila može da se podesi između 30 i 250 km/h.
Alarm brzine vozila može da se podesi koristeći sledeći postupak.
1. Pritisnite INFO prekidač na ekranu za alarm brzine.
2. Odaberite ON (uključeno) i pritisnite prekidač INFO.
3. Podesite brzinu vozila pritiskom na dugme za gore ili dole INFO prekidača, a zatim
pritisnite INFO dugme.
tDisplej LDWS sistema
Prikazuje trenutno podešeno stanje sistema.

Pogledajte odeljak „Upozoravajući sistem za napuštanje trake (LDWS)“ na strani 4-112.
ttUpozorenje (signalizacija na displeju)
Prikazuje se poruka koja obaveštava korisnika o stanju rada sistema i kvarovima ili
nepravilnostima.
Ako se upozoravajuća lampica istovremeno pali/trepće ili se simbol prikazuje na displeju,
proverite informacije vezane za tu upozoravajuću lampicu ili simbol. (strana 4-43)
Kada je samo prikazana poruka, pogledajte prikazanu poruku na multiinformacionom
displeju. (strana 7-48)
Tokom vožnje
Instrument tabla i displej
4-40

Sklopivi informacijski ekran*
Optički prijemnik Retrovizor Kombinator
UPOZORENJE
Osvetljenost i položaj displeja uvek podešavajte kada je vozilo zaustavljeno:
Podešavanje osvetljenja i položaja displeja tokom vožnje je opasno jer vam može
odvratiti pažnju od puta i dovesti do nesreće.
OPOMENA
•Nemojte pokušavati da ručno promenite ugao ili otvorite/zatvorite sklopivi
informacijski ekran. Otisci prstiju na displeju će otežati pregled, a nasilna upotreba
može izazvati oštećenja.
•Nemojte stavljati predmete u blizinu sklopivog informacijskog ekrana. Sklopivi
informacijski ekran možda neće raditi, a svako ometanje pri radu može izazvati
oštećenja.
•Nemojte stavljati tečnosti u blizinu sklopivog informacijskog ekrana. Ako se voda ili
neka druga tečnost polije po sklopivom informacijskom ekranu, može doći do
oštećenja.
•Nemojte stavljati predmete iznad sklopivog informacijskog ekrana ili lepiti nalepnice
na kombinator jer će to izazvati smetnje.
•Displej poseduje integrisan senzor za kontrolu osvetljenosti. Ako je optički prijemnik
prekriven, osvetljenost displeja će se smanjiti, otežavajući pregled.
•Nemojte dozvoliti da jaka svetlost padne na prijemnik. U suprotnom, može da dođe do
oštećenja.
To ko m vo ž n j e
Instrument tabla i displej
*Neki modeli.4-41

NAPOMENA
•Pregled displeja može biti otežan ako nosite naočare za sunce. Skinite naočare za sunce
ili podesite osvetljenost.
•Ako je priključak baterije isključen i ponovo priključen ili je napon baterije nizak,
može doći do promene podešenog položaja.
•Displej može biti teško pregledan ili na njega mogu uticati vremenski uslovi kao što je
kiša, sneg, svetlost i temperatura.
•Ako se audio sistem ukloni, sklopivi informacijski ekran (ADD) neće moći da se
koristi.
Sklopivi informacijski ekran (ADD) prikazuje sledeće informacije:
•Radni uslovi i upozorenja sistema Mazda radarskog tempomata (MRCC)
Pogledajte odeljak „Sistem Mazda radarske kontrole vožnje konstantnom brzinom
(MRCC)” na strani 4-127.
•Radni uslovi i upozorenja upozoravajućeg sistema za napuštanje trake (LDWS)
Pogledajte odeljak „Upozoravajući sistem za napuštanje trake (LDWS)“ na strani 4-112.
•Radni uslovi i upozorenja inteligentnog sistema kočenja (SBS)
Pogledajte odeljak „Inteligentni sistem kočenja (SBS)“ na strani 4-148.
•Radni uslovi i upozorenja sistema za određivanje udaljenosti (DRSS)
Pogledajte odeljak „Sistem za određivanje udaljenosti (DRSS)“ na strani 4-124.
•Radni uslovi i upozorenja promenljivog ograničavača brzine
Pogledajte odeljak „Promenljivi ograničavač brzine“ na strani 4-137.
•Podešavanje brzine vozila upotrebom tempomata
Pogledajte odeljak „Tempomat“ na strani 4-159.
•sistem korak-po-korak (TBT) (pravac i udaljenost) i vodič za prestrojavanje
•brzina vozila
Svako podešavanje/korekcija na sklopivom informacijskom ekranu (ADD) može da se vrši
putem centralnog ekrana (audio uređaj tipa C/tipa D).
1. Izaberite ikonu (
) na početnom ekranu i prikažite ekran za podešavanje.
2. Izaberite jezičak AD-Disp.
3. Izaberite željenu stavku i obavite podešavanje.
•Visina : Položaj sklopivog informacijskog ekrana (ADD)
•Kontrola osvetljenosti : način podešavanja osvetljenosti ekrana (automatsko/ručno)
•Kalibracija : podešavanje početne osvetljenosti (kada je uključeno automatsko
podešavanje)
•Osvetljenost : podešavanje osvetljenosti (kada je uključeno ručno podešavanje)
•Navigacija : uključeno/isključeno
•Sklopivi informacijski ekran: uključeno/isključeno
•Resetuj
Tokom vožnje
Instrument tabla i displej
4-42
