2015 MAZDA MODEL 3 HATCHBACK Korisničko uputstvo (in Serbian)

tOpseg otkrivanja senzora
Senzori otkrivaju smetnje u okviru sledećeg opsega.

Opseg otkrivanja prednjeg senzora
Opseg otkrivanja prednjeg ugaonog senzoraOpseg otkrivanja zadnjeg senzora Opseg otkrivanja zadnjeg ugaonog senzoraB
A
D
CA: oko 50 cm
B: oko 50 cm
C: oko 100 cm
D: oko 150 cm
ttRad sistema senzora za pomoć pri parkiranju
Sa prednjim senzorom i senzorom prednjeg ugla
Prekidač može da se koristi kada je paljenje prebačeno na ON (uključeno), ručica za
promenu stepena prenosa je u bilo kojem položaju osim za vožnju unazad (R), a brzina
vozila je oko 10 km/h ili manja.
Kada se pritisne prekidač parking senzora, oglašava se zvučni signal, na ekranu za ton se
prikazuje signalizacija otkrivanja smetnje
* i signalno svetlo na prekidaču zasvetli.

Signalna lampica
NAPOMENA
Ako je sistem otkazan, neće se automatski ponovo startovati čak iako se brzina vozila
smanji na 10 km/h ili manje.
To ko m vo ž n j e
Sistem parking senzora
*Neki modeli.4-179

Stanje otkrivanja senzora
Sistem može da se koristi kada je paljenje prebačeno na ON i prekidač senzora za pomoć pri
parkiranju je uključen.
Sistem će zatim raditi kada se ručica za promenu stepena prenosa postavi u položaj unazad
(R).
Senzori otkrivaju smetnje u sledećim uslovima:
SenzorUslov
Prednji senzorRučica za promenu stepena prenosa je u bilo kojem položaju osim za vožnju unazad
(R), a brzina vozila je oko 10 km/h ili manja.
Prednji ugaoni senzor Vozilo se kreće brzinom od oko 10 km/h ili manjom.
Zadnji senzor Ručica za promenu stepena prenosa je u položaju za vožnju unazad (R).
Zadnji ugaoni senzorRučica za promenu stepena prenosa je u položaju za vožnju unazad (R), a brzina
vozila je oko 10 km/h ili manja.
Sistem je otkazan u sledećim uslovima:
•Prekidač parking senzora je pritisnut dok je parking senzor aktivan.
•Brzina vozila je 10 km/h ili veća.
Bez prednjeg senzora i senzora prednjeg ugla
Kada je paljenje prebačeno u položaj ON (uključeno) i ručica za promenu stepena prenosa je
u položaju za kretanje unazad (R), oglašava se zvučni signal i upotreba sistema je
omogućena.
Senzori otkrivaju smetnje u sledećim uslovima:
SenzorUslov
Zadnji senzor Ručica za promenu stepena prenosa je u položaju za vožnju unazad (R).
Zadnji ugaoni senzorRučica za promenu stepena prenosa je u položaju za vožnju unazad (R), a brzina
vozila je oko 10 km/h ili manja.
Tokom vožnje
Sistem parking senzora
4-180

tSignalizacija otkrivanja smetnji (sa prednjim senzorom i senzorom prednjeg
ugla)
Položaj senzora koji je otkrio smetnju je prikazan. Merač svetli u različitim oblastima u
zavisnosti od udaljenosti smetnje koju je otkrio senzor.
Kako se vozilo približava smetnji, svetli oblast u meraču koja je bliža vozilu.

Bez monitora za pogled na
zadnji deo vozilaSa monitorom za pogled na
zadnji deo vozila
Merač desnog
ugaonog senzora
Merač desnog
ugaonog senzora Merač levog
ugaonog senzora
Merač levog
ugaonog
senzora Merač
prednjeg
senzoraMerač desnog
ugaonog senzora Merač levog
ugaonog senzoraMerač prednjeg senzora
Merač zadnjeg senzora Merač desnog
ugaonog senzora
Merač levog
ugaonog
senzoraMerač
zadnjeg
senzora
To ko m vo ž n j e
Sistem parking senzora
4-181

Obaveštenje o problemu u sistemu
Ako se dogodi bilo koji od problema na koji je ukazano u donjoj tabeli, vozač se obaveštava
o problemu onako kako je prikazano, u zavisnosti od vrste sistema.
Signalizator otkrivanja
RešenjeBez monitora za pogled na zadnji
deo vozilaSa monitorom za
pogled na zadnji
deo vozila
Isključivanje
Sistem je možda u kvaru. Što je
pre moguće, neka vozilo pregleda
stručni servis, preporučujemo
ovlašćeni Mazda servis.
Kvar sistema
Sistem je možda u kvaru. Što je
pre moguće, neka vozilo pregleda
stručni servis, preporučujemo
ovlašćeni Mazda servis.
Smrznut/uprljan
U oblasti senzora mogu da se nađu
strane materije što odgovara
prikazanom signalu otkrivene
smetnje. Ako se sistem ne oporavi,
pustite neka vozilo pregleda struč-
ni servis, preporučujemo ovlašćeni
Mazda servis.
Tokom vožnje
Sistem parking senzora
4-182

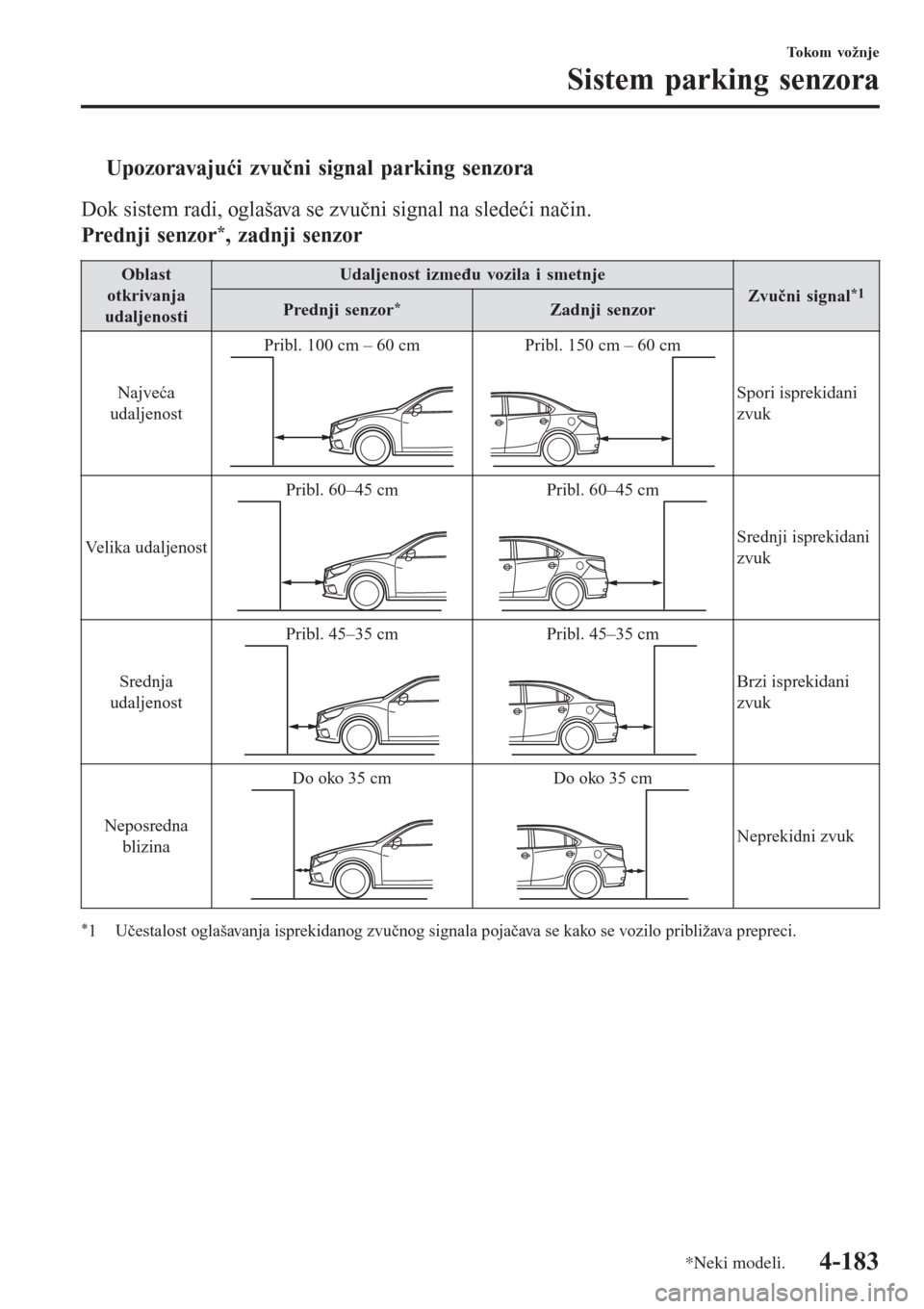

tUpozoravajući zvučni signal parking senzora
Dok sistem radi, oglašava se zvučni signal na sledeći način.
Prednji senzor*, zadnji senzor
Oblast
otkrivanja
udaljenostiUdaljenost između vozila i smetnjeZvučni signal*1Prednji senzor*Zadnji senzor
Najveća
udaljenostPribl. 100 cm – 60 cm
Pribl. 150 cm – 60 cm
Spori isprekidani
zvuk
Velika udaljenostPribl. 60–45 cm
Pribl. 60–45 cm
Srednji isprekidani
zvuk
Srednja
udaljenostPribl. 45–35 cm
Pribl. 45–35 cm
Brzi isprekidani
zvuk
Neposredna
blizinaDo oko 35 cm
Do oko 35 cm
Neprekidni zvuk
*1 Učestalost oglašavanja isprekidanog zvučnog signala pojačava se kako se vozilo približava prepreci.
To ko m vo ž n j e
Sistem parking senzora
*Neki modeli.4-183

Senzor prednjeg ugla*, senzor zadnjeg ugla
Oblast otkrivanja
udaljenostiUdaljenost između vozila i smetnjeZvučni signal*1Senzor prednjeg*/zadnjeg ugla
Velika udaljenostPribl. 50–38 cm
Srednji isprekidani zvuk
Srednja udaljenostPribl. 38–25 cm
Brzi isprekidani zvuk
Neposredna blizinaDo oko 25 cm
Neprekidni zvuk
*1 Učestalost oglašavanja isprekidanog zvučnog signala pojačava se kako se vozilo približava prepreci.
NAPOMENA
Ukoliko se otkrije u smetnja u nekoj od oblasti za 6 sekundi ili više, zvučni signal se gasi
(izuzev za oblast neposredne blizine). Ako se ista smetnja otkrije u drugoj oblasti, čuje se
odgovarajući zvučni signal.
Tokom vožnje
Sistem parking senzora
4-184*Neki modeli.

tKada se pokrene upozoravajući signalizator/zvučni signal
Sistem obaveštava vozača o nepravilnosti tako što pokrene zvučni signal i signalnu lampicu.
Signalizator/zvučni signalKako da proverite
Signalna lampica treperi kada je
prekidač parking senzora priti-
snut u vozilu koje se kreće
brzinom od 10 km/h ili manjom.Sistem je možda u kvaru. Što je pre moguće, neka vozilo pregleda stručni ser-
vis, preporučujemo ovlašćeni Mazda servis.
Zvučni signal se nije oglasio.Sistem je možda u kvaru. Što je pre moguće, neka vozilo pregleda stručni ser-
vis, preporučujemo ovlašćeni Mazda servis.
Pet puta se čuje isprekidani
zvuk zujalice.Uklonite sve strane materije iz oblasti senzora. Ako se sistem ne oporavi, pu-
stite neka vozilo pregleda stručni servis, preporučujemo ovlašćeni Mazda ser-
vis.
Neprestano se prikazuje određe-
ni signalizator otkrivanja
smetnje.Pogledajte odeljak „Signalizacija otkrivanja smetnji“ na strani 4-181.
To ko m vo ž n j e
Sistem parking senzora
4-185
