2015 MAZDA MODEL 3 HATCHBACK Korisničko uputstvo (in Serbian)

Prekidač za isključivanje vazdušnog jastuka suvozača*
UPOZORENJE
Nemojte bez potrebe isključivati vazdušni jastuk suvozača:
Nepotrebno isključivanje vazdušnog jastuka suvozača je opasno. Ako se bez
potrebe isključi, suvozač neće imati dodatnu zaštitu koju pruža vazdušni jastuk.
Može da dođe do ozbiljnog povređivanja ili čak smrti. Izuzev u slučaju
postavljanja sedišta za decu na sedište suvozača, nemojte prebacivati prekidač za
isključivanje vazdušnog jastuka suvozača u položaj OFF (isključeno).

Prekidač za isključivanje vazdušnog jastuka suvozača treba koristiti za isključivanje prednjih
i bočnih vazdušnih jastuka suvozača, kao i sistema zatezača sigurnosnog pojasa suvozača
ako se na sedištu suvozača postavlja sedište za decu.

Kada je paljenje prebačeno u položaj ON (uključeno), svetle obe signalne lampice za
isključivanje vazdušnih jastuka, bez obzira na položaj prekidača za isključivanje vazdušnog
jastuka suvozača. Signalna lampica se gasi posle određenog vremenskog perioda, a zatim se
uključuje i uključuje u zavisnosti od uslova naznačenih u sledećoj tabeli.
Osnovna bezbednosna oprema
SRS vazdušni jastuci
*Neki modeli.2-47

Prekidač za isključivanje vazduš-
nog jastuka suvozačaRadno stanje prednjeg/bočnog
vazdušnog jastuka suvozača, za-
tezača sigurnosnog pojasa suvo-
začaSignalna lampica prekidača za
isključivanje vazdušnog jastuka
suvozača
Položaj OFF (isključeno)
Isključeno
Položaj ON (uključeno)
SpremanIsključuje se posle kratkog
vremenskog perioda.
NAPOMENA
U slučaju nekog od sledećih stanja, neka prekidač za isključivanje vazdušnog jastuka
suvozača ispita stručni serviser, preporučujemo ovlašćeni Mazda servis:
•Signalna lampica prekidača za isključivanje vazdušnog jastuka suvozača ne svetli
određeno vreme kada se paljenje prebaci u položaj ON (uključeno).
•Signalna lampica prekidača za isključivanje vazdušnog jastuka suvozača se ne
isključuje posle kratkog vremenskog perioda kada se paljenje prebaci u položaj ON
(uključeno) (prekidač za isključivanje vazdušnih jastuka suvozača je u položaju ON
(uključeno)).
Osnovna bezbednosna oprema
SRS vazdušni jastuci
2-48

tPoložaji prekidača
Pre vožnje se uvek pomoću pomoćnog ključa uverite da se prekidač za isključivanje
vazdušnog jastuka nalazi u odgovarajućem položaju u skladu sa vašim potrebama.
UPOZORENJE
Ne ostavljajte ključ u prekidaču za isključivanje vazdušnog jastuka suvozača:
Nenamerno deaktiviranje vazdušnog jastuka suvozača je opasno. Suvozač u
slučaju udesa neće biti odgovarajuće zaštićen. Može da dođe do ozbiljnog
povređivanja ili čak smrti. Da biste izbegli nenamerno isključivanje, uvek koristite
pomoćni ključ koji držite u telu predajnika koji se trenutno koristi za rukovanje
prekidačem za isključivanje vazdušnog jastuka suvozača. Posle isključivanja
vazdušnog jastuka stavite pomoćni ključ u telo predajnika. Na taj način nećete
ostaviti ključ u prekidaču za isključivanje vazdušnog jastuka suvozača.
NAPOMENA
Posle rukovanja prekidačem za isključivanje vazdušnog jastuka stavite pomoćni ključ u
telo predajnika.

OFF (isključeno)
Prednji vazdušni jastuk suvozača, bočni vazdušni jastuk i zatezač sigurnosnog pojasa
suvozača ne rade.
Prebacivanje u položaj OFF (isključeno)
1. Uvucite ključ u prekidač za isključivanje vazdušnih jastuka suvozača i okrenite ključ u
smeru kretanja kazaljki na satu dok ne bude okrenut ka oznaci OFF (isključeno).
2. Izvadite ključ.
3. Uverite se da je signalna lampica prekidača za isključivanje vazdušnih jastuka suvozača i
dalje upaljena kada se paljenje prebaci u položaj ON (uključeno).

Prednji i bočni vazdušni jastuci suvozača i sistem zatezača sigurnosnog pojasa će ostati
isključeni dok prekidač za isključivanje vazdušnih jastuka suvozača ne bude prebačen u
položaj ON (uključeno).

Osnovna bezbednosna oprema
SRS vazdušni jastuci
2-49

ON (uključeno)
Prednji vazdušni jastuk suvozača, bočni vazdušni jastuk i zatezač sigurnosnog pojasa
suvozača rade. Uključite sistem samo kada na sedištu suvozača nije postavljeno sedište za
decu.
Prebacivanje u položaj ON (uključeno)
1. Uvucite ključ u prekidač za isključivanje vazdušnih jastuka suvozača i okrenite ključ u
smeru suprotnom kretanju kazaljki na satu dok ne bude okrenut ka oznaci ON
(uključeno).
2. Izvadite ključ.
3. Uverite se da je signalna lampica prekidača za isključivanje vazdušnih jastuka suvozača i
dalje upaljena kada se paljenje prebaci u položaj ON (uključeno). Signalna lampica
prekidača za isključivanje vazdušnih jastuka se isključuje posle kratkog vremenskog
perioda.
Osnovna bezbednosna oprema
SRS vazdušni jastuci
2-50

Komponente sistema vazdušnih jastuka
Mehanizmi za naduvavanje i vazdušni jastuci vozača/suvozača
Senzori sudara i dijagnostički modul (SAS uređaj)
Zatezači sigurnosnih pojaseva (strana 2-19)
Senzor prednjih vazdušnih jastuka
Bočni senzori sudara*
Upozoravajuća lampica vazdušnog jastuka/sistema zatezača sigurnosnog pojasa (strana 4-43)
Mehanizmi za naduvavanje bočnih i zavesnih vazdušnih jastuka i bočni i zavesni vazdušni
jastuci
*
Signalna lampica isključivanja vazdušnih jastuka suvozača* (strana 2-47)
Prekidač za isključivanje vazdušnih jastuka suvozača* (strana 2-47)
Osnovna bezbednosna oprema
SRS vazdušni jastuci
*Neki modeli.2-51

Način rada SRS vazdušnih jastuka
Vaša Mazda je opremljena sledećim tipovima SRS vazdušnih jastuka. Predviđeno je da SRS
vazdušni jastuci rade zajedno sa sigurnosnim pojasevima radi smanjenog povređivanja
prilikom udesa.
SRS vazdušni jastuci su dizajnirani da uz funkcije sigurnosnih pojaseva pruže dodatnu
zaštitu putnicima. Vodite računa da pravilno koristite sigurnosne pojaseve.
tZatezači prednjih sigurnosnih pojaseva
Predviđeno je da se zatezači prednjih sigurnosnih pojaseva aktiviraju prilikom umerenih ili
jakih čeonih i skoro čeonih sudara.
Osim toga, prilikom bočnog sudara zatezač deluje na strani na kojoj je došlo do sudar.
Zatezači rade na različit način u zavisnosti od tipa vazdušnih jastuka kojima je vozilo
opremljeno. Za pojedinosti o radu zatezača sigurnosnih pojaseva, pogledajte odeljak
„Kriterijumi za aktiviranje SRS vazdušnih jastuka“ (strana 2-55).
tVazdušni jastuk vozača
Vazdušni jastuk vozača je montiran na volanu.
Kada senzori sudara vazdušnog jastuka otkriju čeoni udar koji je jači od umerenog, vazdušni
jastuk vozača se brzo naduvava da bi smanjio povređivanje uglavnom glave ili grudnog koša
vozača izazvano direktnim udarom u volan.
Više pojedinosti o aktiviranju vazdušnog jastuka potražite u odeljku „Kriterijumi za
aktiviranje SRS vazdušnih jastuka“ (strana 2-55).
Osnovna bezbednosna oprema
SRS vazdušni jastuci
2-52

tVazdušni jastuk suvozača
Vazdušni jastuk suvozača je montiran u instrument tabli ispred suvozača.
Mehanizam za naduvavanje vazdušnog jastuka suvozača je isti kao za vazdušni jastuk
vozača, kao što je prethodno opisano.
Više pojedinosti o aktiviranju vazdušnog jastuka potražite u odeljku „Kriterijumi za
aktiviranje SRS vazdušnih jastuka“ (strana 2-55).
ttBočni vazdušni jastuci
Bočni vazdušni jastuci su montirani u spoljnim bočnim stranama naslona prednjih sedišta.
Kada senzori sudara vazdušnog jastuka otkriju bočni udar jači od umerenog, sistem
naduvava bočni vazdušni jastuk samo na strani na kojoj je došlo do udara u vozilo. Bočni
vazdušni jastuk se brzo naduvava da bi se smanjilo povređivanje grudnog koša vozača ili
suvozača izazvano direktnim udarom u unutrašnje delove poput vrata ili prozora.
Više pojedinosti o aktiviranju vazdušnog jastuka potražite u odeljku „Kriterijumi za
aktiviranje SRS vazdušnih jastuka“ (strana 2-55).

Osnovna bezbednosna oprema
SRS vazdušni jastuci
2-53

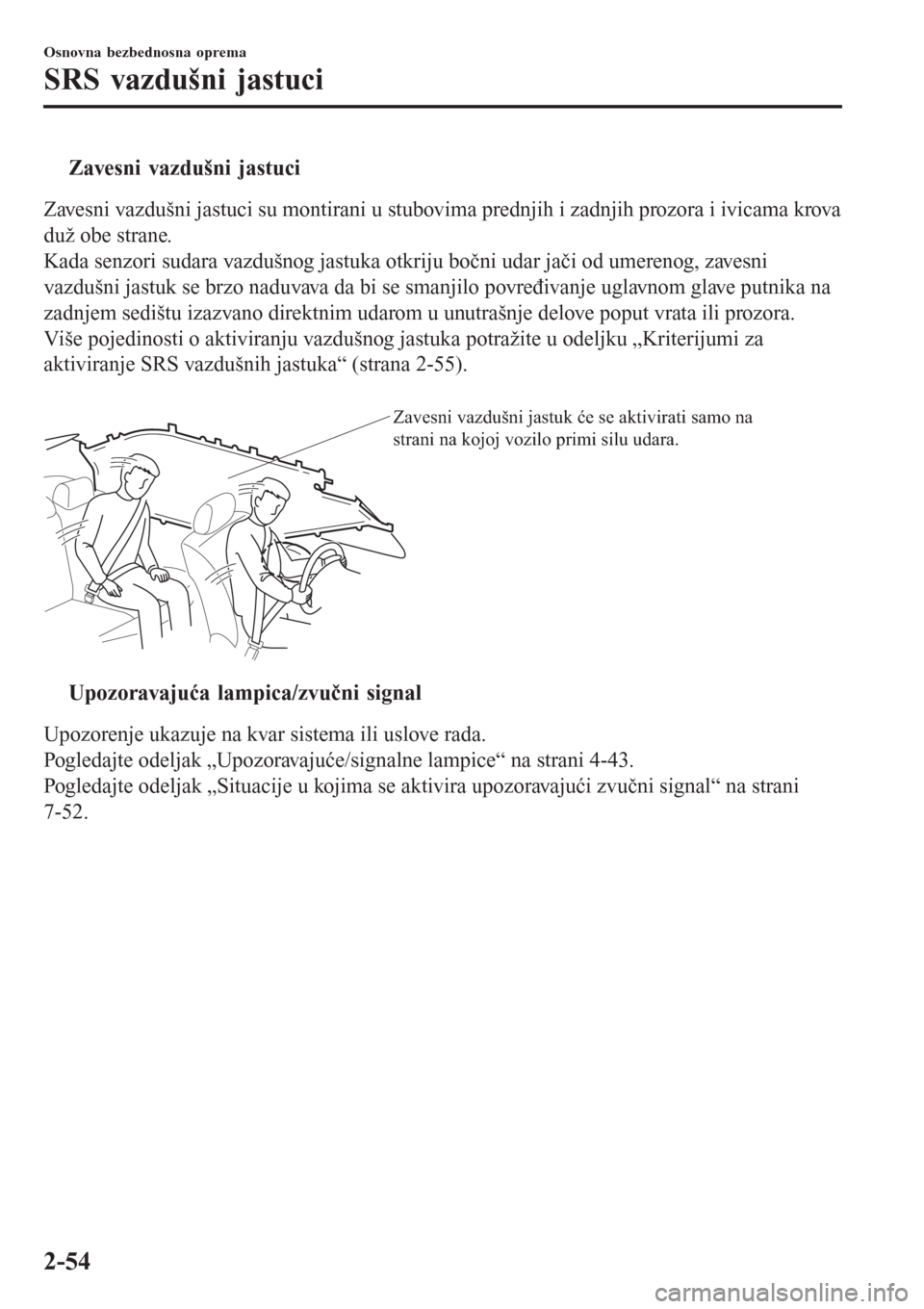

tZavesni vazdušni jastuci
Zavesni vazdušni jastuci su montirani u stubovima prednjih i zadnjih prozora i ivicama krova
duž obe strane.
Kada senzori sudara vazdušnog jastuka otkriju bočni udar jači od umerenog, zavesni
vazdušni jastuk se brzo naduvava da bi se smanjilo povređivanje uglavnom glave putnika na
zadnjem sedištu izazvano direktnim udarom u unutrašnje delove poput vrata ili prozora.
Više pojedinosti o aktiviranju vazdušnog jastuka potražite u odeljku „Kriterijumi za
aktiviranje SRS vazdušnih jastuka“ (strana 2-55).

Zavesni vazdušni jastuk će se aktivirati samo na
strani na kojoj vozilo primi silu udara.
ttUpozoravajuća lampica/zvučni signal
Upozorenje ukazuje na kvar sistema ili uslove rada.
Pogledajte odeljak „Upozoravajuće/signalne lampice“ na strani 4-43.
Pogledajte odeljak „Situacije u kojima se aktivira upozoravajući zvučni signal“ na strani
7-52.
Osnovna bezbednosna oprema
SRS vazdušni jastuci
2-54
