2013 Lexus CT200h Manuel du propriétaire (in French)

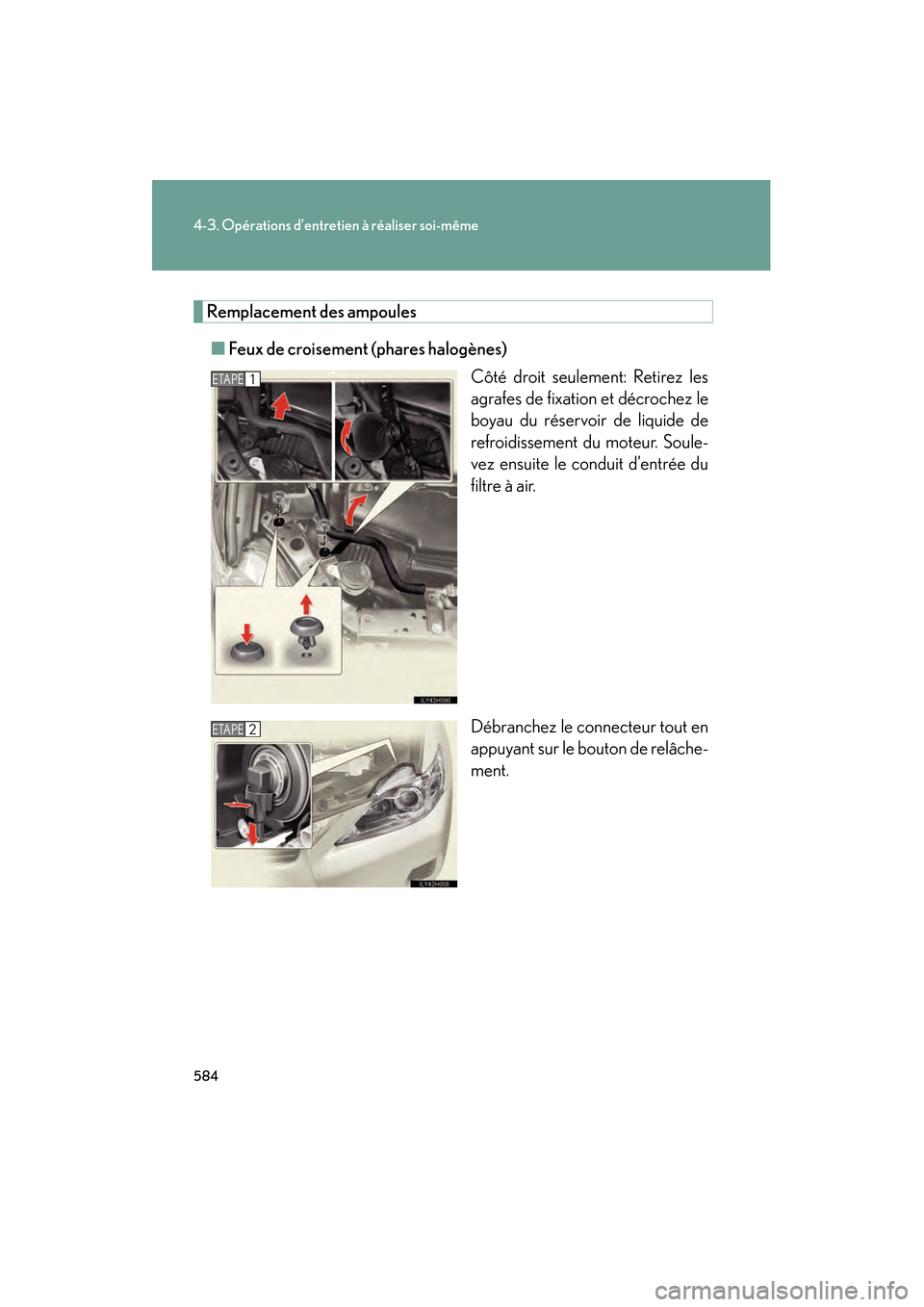

584
4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)
Remplacement des ampoules■ Feux de croisement (phares halogènes)
Côté droit seulement: Retirez les
agrafes de fixation et décrochez le
boyau du réservoir de liquide de
refroidissement du moteur. Soule-
vez ensuite le conduit d’entrée du
filtre à air.
Débranchez le connecteur tout en
appuyant sur le bouton de relâche-
ment.
ETAPE1
ETAPE2

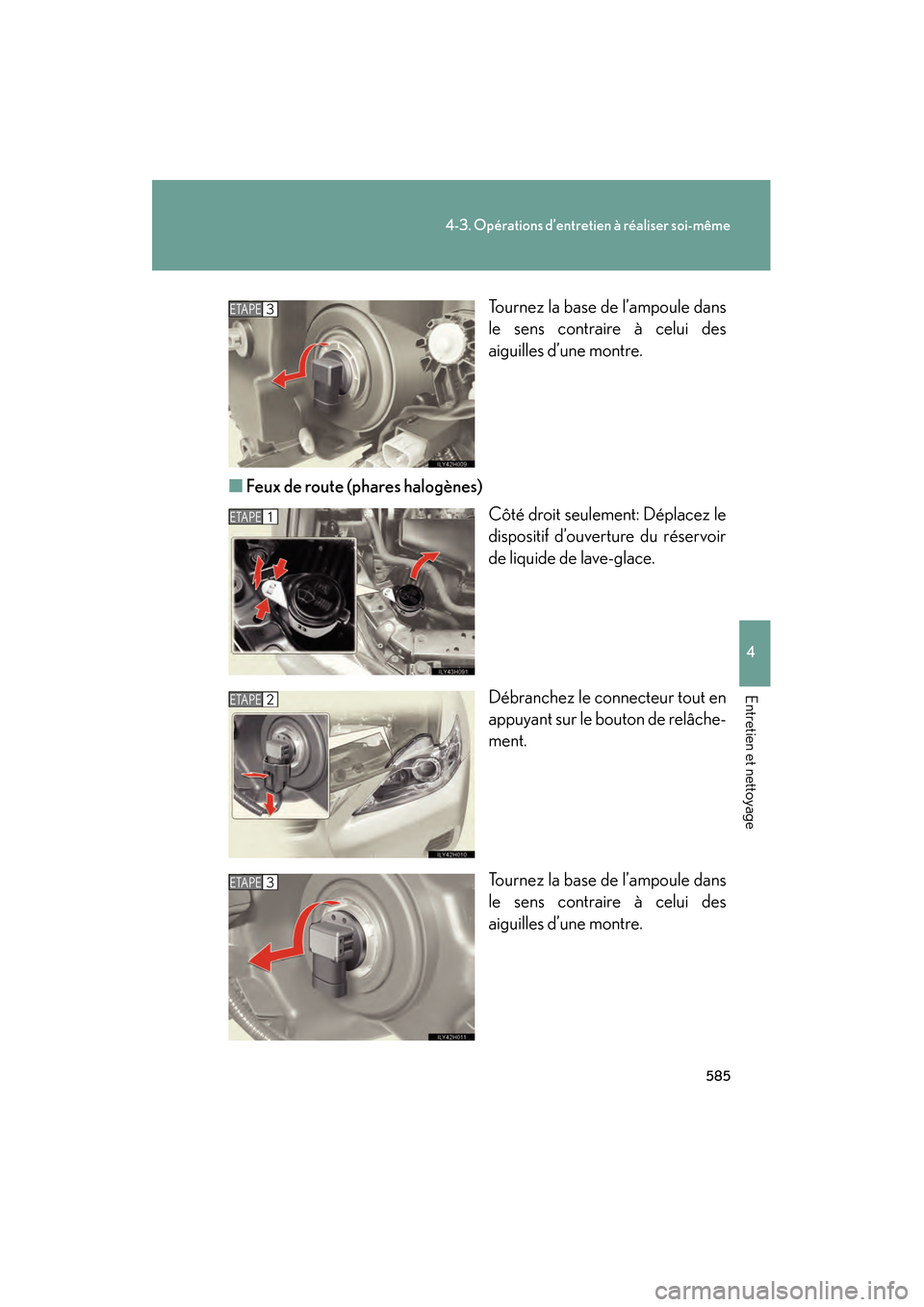

585
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
CT200h_OM_OM76066D_(D) Tournez la base de l’ampoule dans
le sens contraire à celui des
aiguilles d’une montre.
■ Feux de route (phares halogènes)
Côté droit seulement: Déplacez le
dispositif d’ouverture du réservoir
de liquide de lave-glace.
Débranchez le connecteur tout en
appuyant sur le bouton de relâche-
ment.
Tournez la base de l’ampoule dans
le sens contraire à celui des
aiguilles d’une montre.
ETAPE3
ETAPE1
ETAPE2
ETAPE3

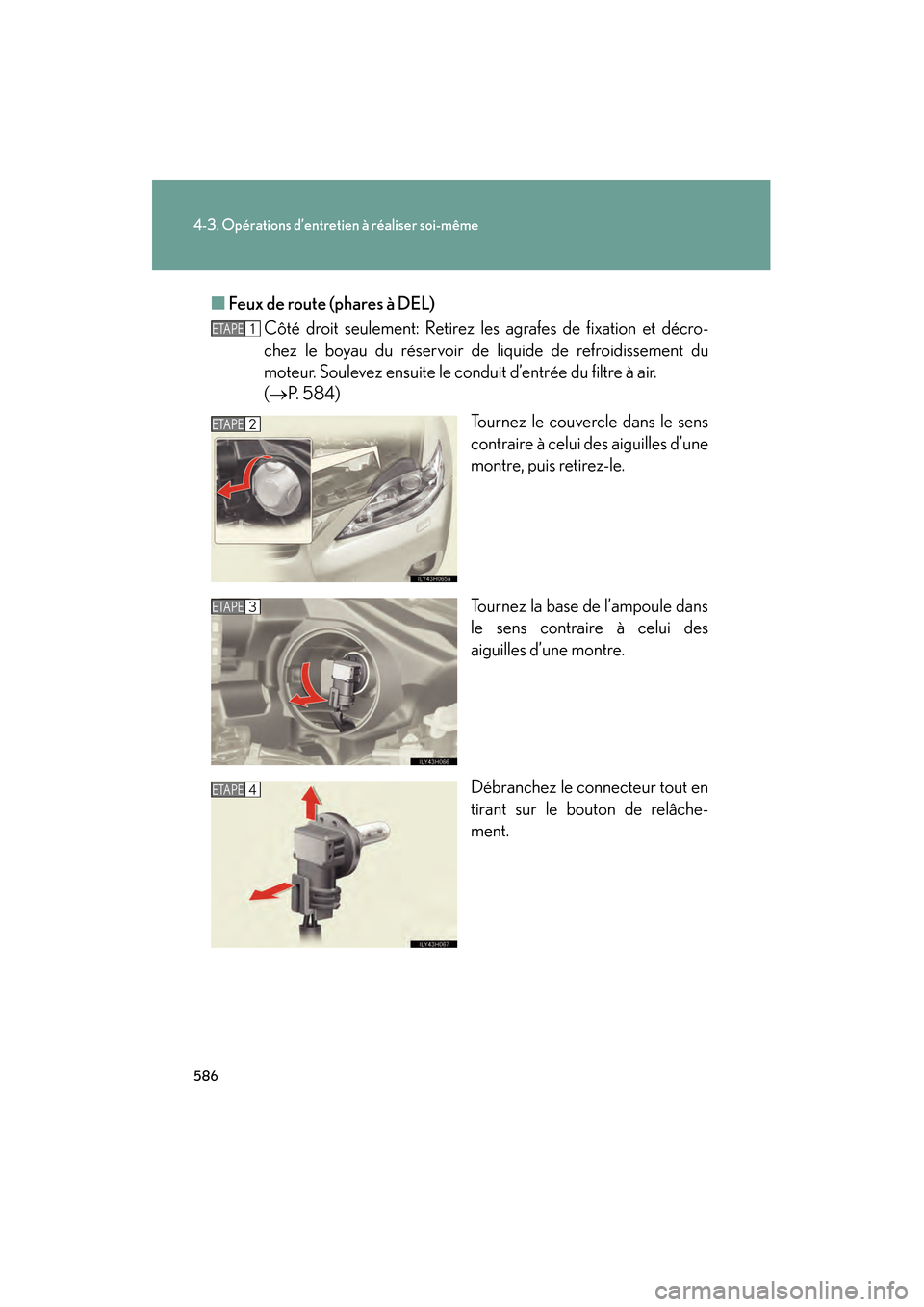

586
4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)■
Feux de route (phares à DEL)
Côté droit seulement: Retirez les agrafes de fixation et décro-
chez le boyau du réservoir de liquide de refroidissement du
moteur. Soulevez ensuite le conduit d’entrée du filtre à air.
(→P. 584)
Tournez le couvercle dans le sens
contraire à celui des aiguilles d’une
montre, puis retirez-le.
Tournez la base de l’ampoule dans
le sens contraire à celui des
aiguilles d’une montre.
Débranchez le connecteur tout en
tirant sur le bouton de relâche-
ment.
ETAPE1
ETAPE2
ETAPE3
ETAPE4

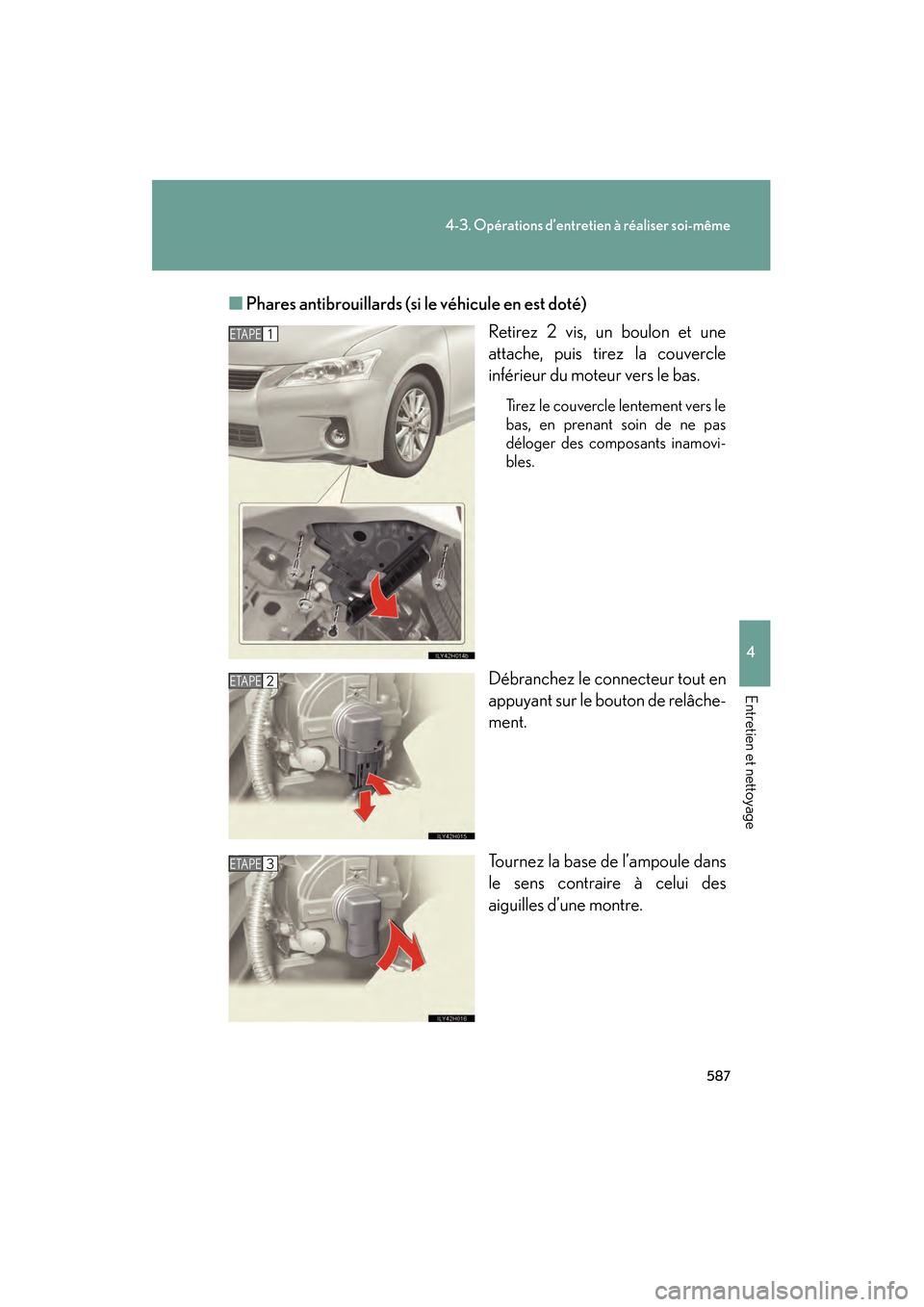

587
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
CT200h_OM_OM76066D_(D)■
Phares antibrouillards (si le véhicule en est doté)
Retirez 2 vis, un boulon et une
attache, puis tirez la couvercle
inférieur du moteur vers le bas.
Tirez le couvercle lentement vers le
bas, en prenant soin de ne pas
déloger des composants inamovi-
bles.
Débranchez le connecteur tout en
appuyant sur le bouton de relâche-
ment.
Tournez la base de l’ampoule dans
le sens contraire à celui des
aiguilles d’une montre.
ETAPE1
ETAPE2
ETAPE3

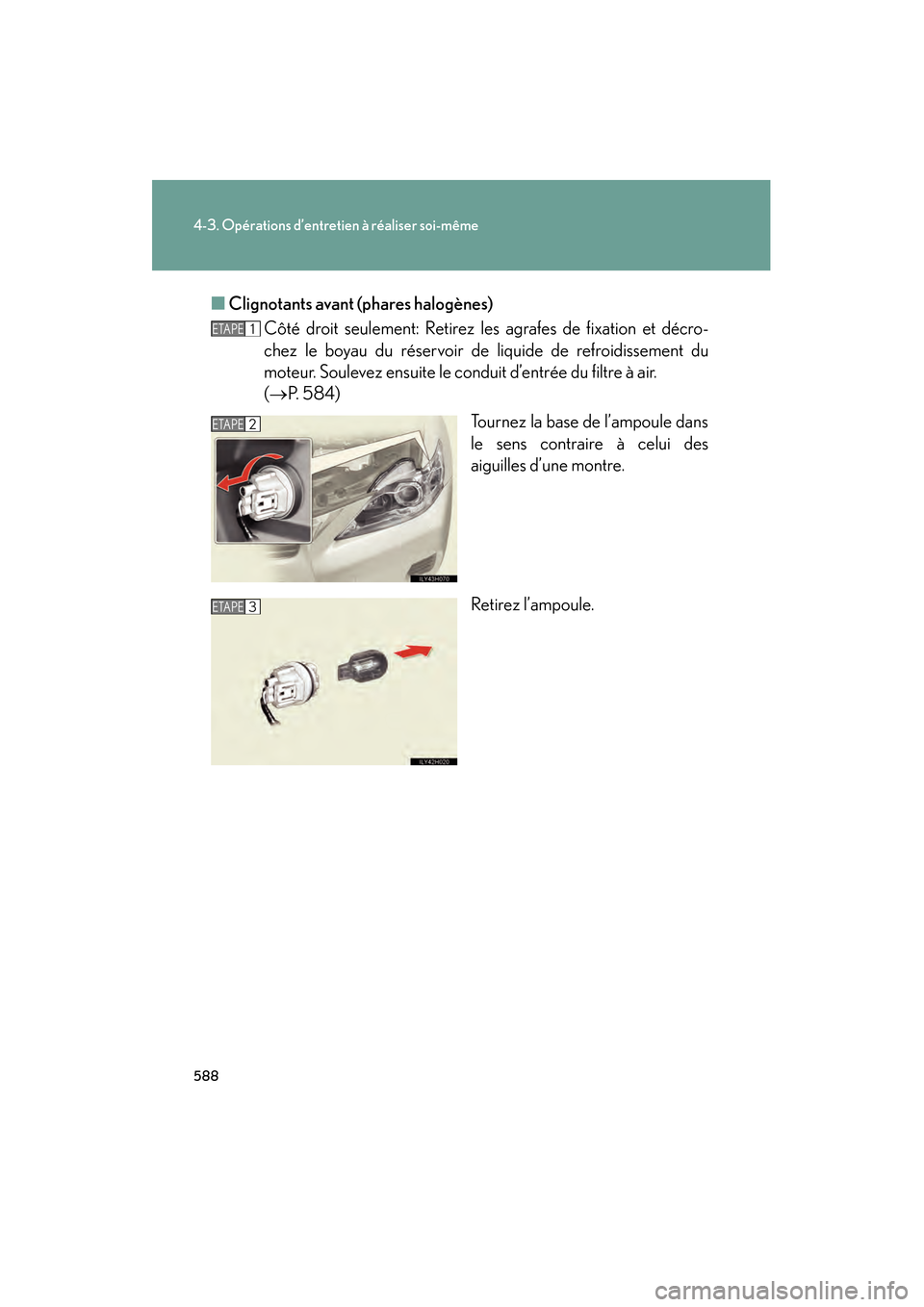

588
4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)■
Clignotants avant (phares halogènes)
Côté droit seulement: Retirez les agrafes de fixation et décro-
chez le boyau du réservoir de liquide de refroidissement du
moteur. Soulevez ensuite le conduit d’entrée du filtre à air.
(→P. 584)
Tournez la base de l’ampoule dans
le sens contraire à celui des
aiguilles d’une montre.
Retirez l’ampoule.
ETAPE1
ETAPE2
ETAPE3

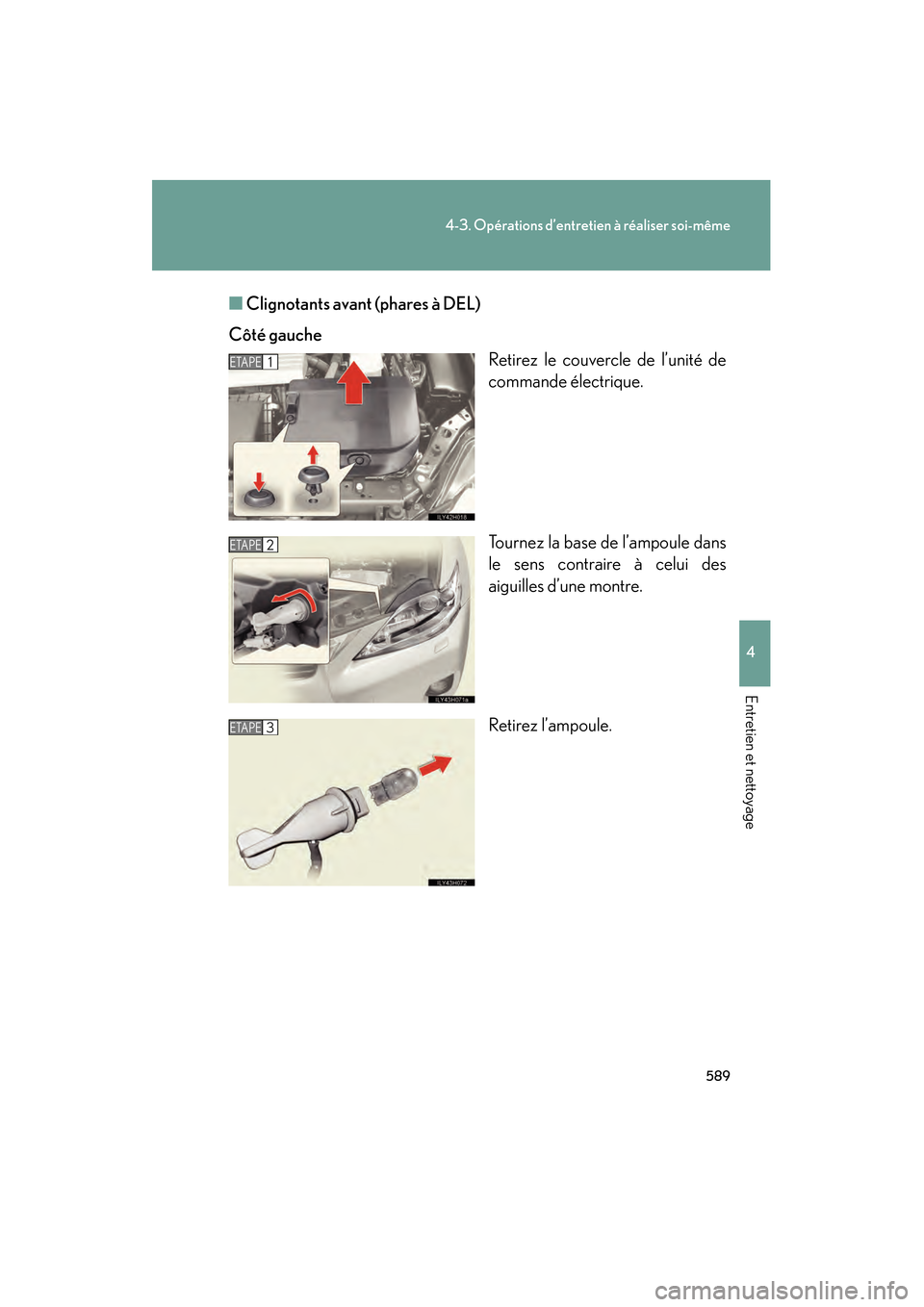

589
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
CT200h_OM_OM76066D_(D)■
Clignotants avant (phares à DEL)
Côté gauche Retirez le couvercle de l’unité de
commande électrique.
Tournez la base de l’ampoule dans
le sens contraire à celui des
aiguilles d’une montre.
Retirez l’ampoule.
ETAPE1
ETAPE2
ETAPE3

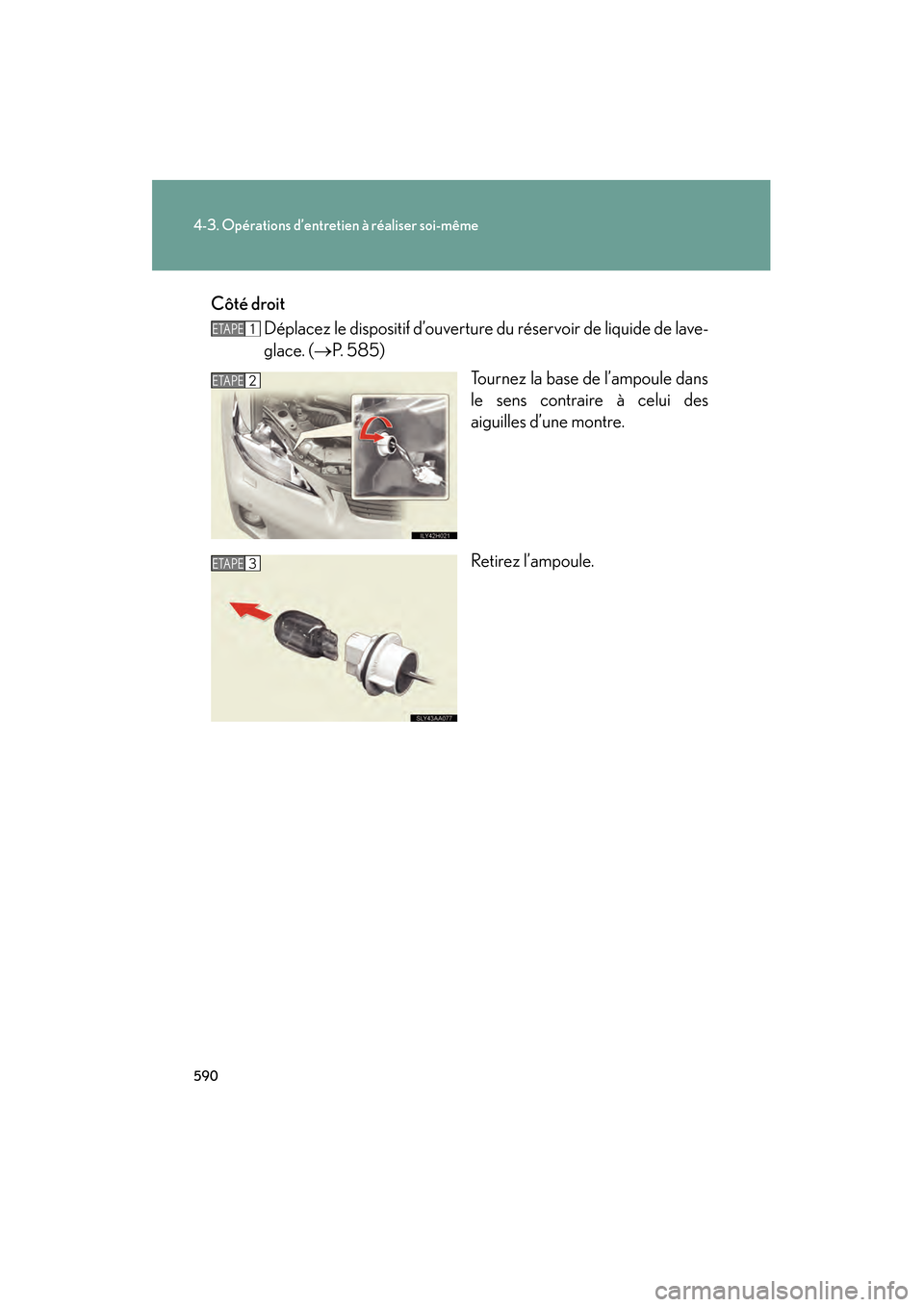

590
4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)Côté droit
Déplacez le dispositif d’ouverture du réservoir de liquide de lave-
glace. (→P. 585)
Tournez la base de l’ampoule dans
le sens contraire à celui des
aiguilles d’une montre.
Retirez l’ampoule.
ETAPE1
ETAPE2
ETAPE3

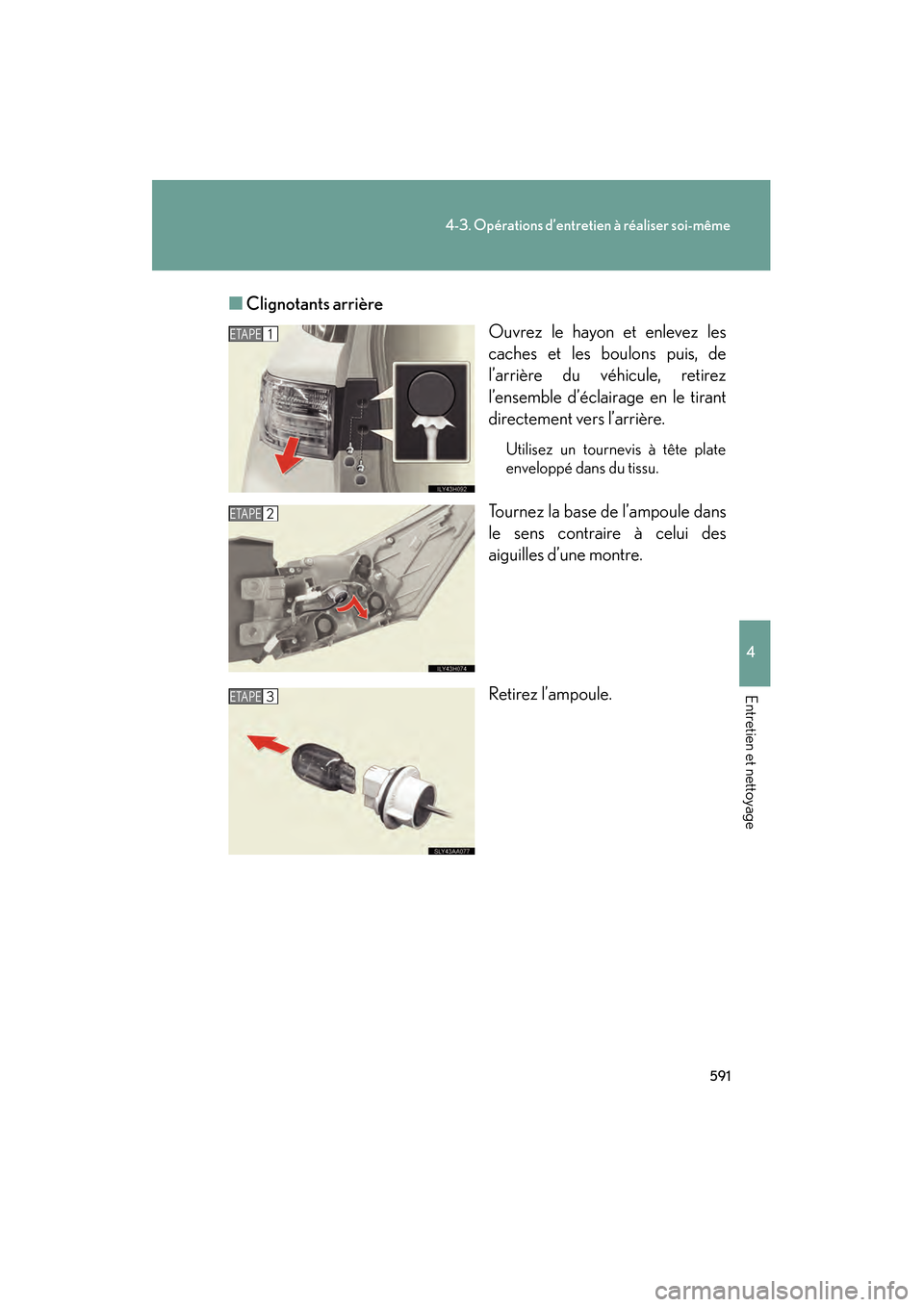

591
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
CT200h_OM_OM76066D_(D)■
Clignotants arrière
Ouvrez le hayon et enlevez les
caches et les boulons puis, de
l’arrière du véhicule, retirez
l’ensemble d’éclairage en le tirant
directement vers l’arrière.
Utilisez un tournevis à tête plate
enveloppé dans du tissu.
Tournez la base de l’ampoule dans
le sens contraire à celui des
aiguilles d’une montre.
Retirez l’ampoule.
ETAPE1
ETAPE2
ETAPE3
