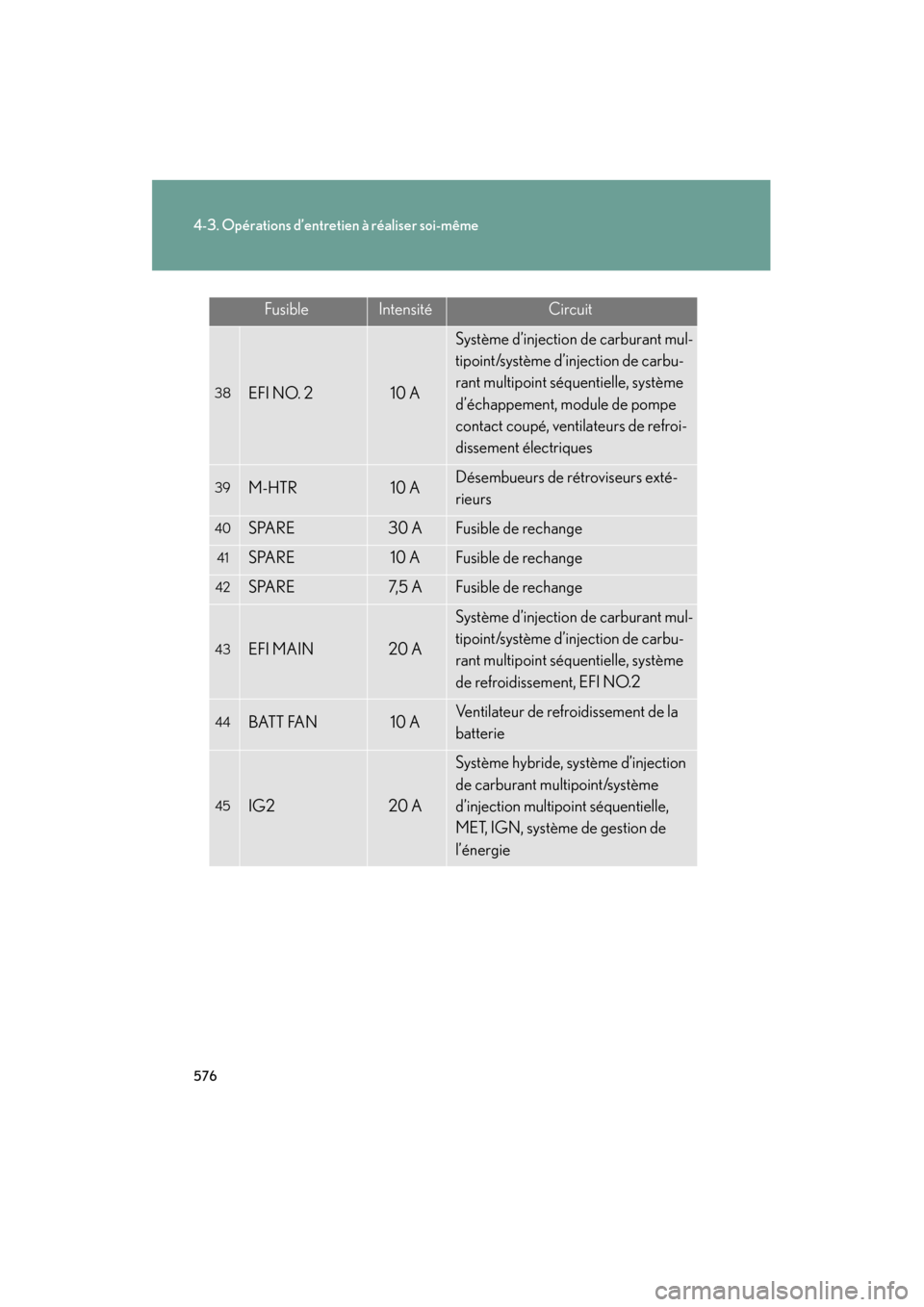

4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)
38EFI NO. 210 A
Système d’injection de carburant mul-
tipoint/système d’injection de carbu-
rant multipoint séquentielle, système
d’échappement, module de pompe
contact coupé, ventilateurs de refroi-
dissement électriques
39M-HTR10 ADésembueurs de rétroviseurs exté-
rieurs
40SPARE30 AFusible de rechange
41SPARE10 AFusible de rechange
42SPARE7, 5 AFusible de rechange
43EFI MAIN20 A
Système d’injection de carburant mul-
tipoint/système d’injection de carbu-
rant multipoint séquentielle, système
de refroidissement, EFI NO.2
44BATT FAN10 AVentilateur de refroidissement de la
batterie
45IG220 A
Système hybride, système d’injection
de carburant multipoint/système
d’injection multipoint séquentielle,
MET, IGN, système de gestion de
l’énergie
FusibleIntensitéCircuit

577
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
CT200h_OM_OM76066D_(D)Bloc d’instrumentation côté gauche
FusibleIntensitéCircuit
1TA I L10 A
Phares (feux de route), Feux arrière/
feux d’arrêt, feux de stationnement,
éclairage de la plaque d’immatricula-
tion, feux de stationnement
2PA N E L10 A
Système audio, contacteur de l’aide
au stationnement, contacteur du dégi-
vreur d’essuie-glace avant, système
de navigation, dispositif d’ouverture
du panneau de réservoir, éclairage de
la boîte à gants, contacteur de lave-
phares, contacteur des feux de
détresse, climatiseur, rétroviseurs
extérieurs, contacteur de sélection de
mode de conduite, contacteur de
position P, molette de commande de
l’éclairage du tableau de bord, indica-
teur de position de changement de
vitesse, contacteurs des sièges chauf-
fants, contacteur de volant chauffant,
contacteur de désactivation du frei-
nage à action préventive

578
4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)
3IGN10 A
Système de freinage à commande
électronique, système d’accès intelli-
gent avec démarrage par bouton-
poussoir, système d’injection de car-
burant multipoint/système d’injection
de carburant multipoint séquentielle,
feux d’arrêt/feux arrière, coussins
gonflables SRS
4MET7, 5 AJauges et compteurs
5WIP30 AEssuie-glaces avant
6RR WIP20 AEssuie-glace et lave-glace arrière
7WA S H E R15 ALave-glace avant
8A/C10 AClimatiseur
9GAUGE10 A
Contacteur du dégivreur d’essuie-
glace, système d’ajustement automa-
tique des phares
10ECU-IG NO.210 A
Essuie-glaces, système d’aide au sta-
tionnement, système de freinage à
commande électronique, système de
navigation, système de direction assis-
tée électrique, clignotants, feux de
détresse, capteur G et de vitesse
angulaire de lacet, lave-phares, rétro-
viseurs extérieurs, contacteur de
sélection de mode de conduite, pla-
fonnier, ceintures de sécurité à action
préventive, contacteurs des sièges
chauffants, contacteur de volant
chauffant, système témoin de basse
pression des pneus, régulateur de
vitesse dynamique à radar
FusibleIntensitéCircuit

579
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
CT200h_OM_OM76066D_(D)

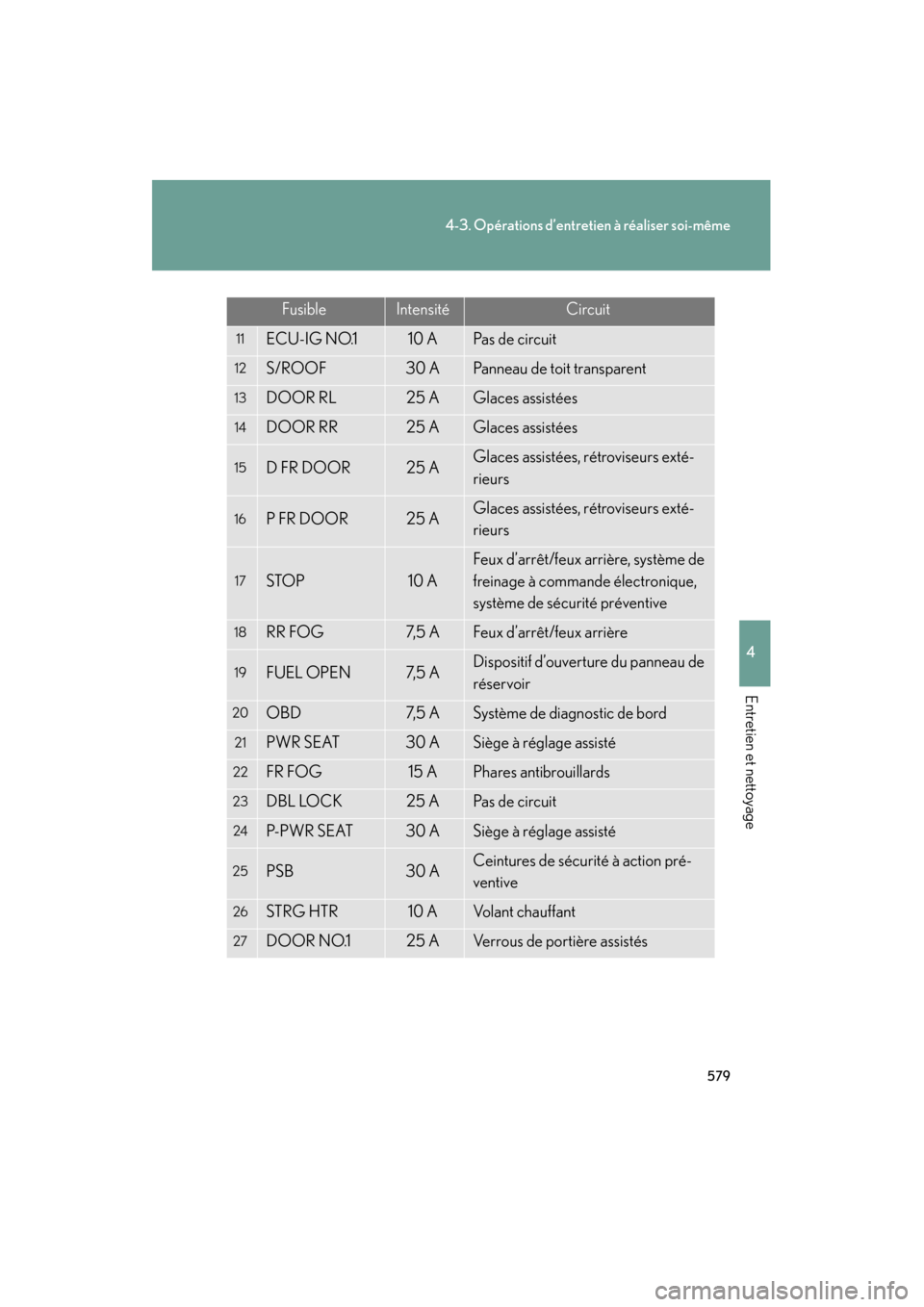

11ECU-IG NO.110 APa s d e c i rc u i t
12S/ROOF30 APanneau de toit transparent
13DOOR RL25 AGlaces assistées
14DOOR RR25 AGlaces assistées
15D FR DOOR25 AGlaces assistées, rétroviseurs exté-
rieurs
16P FR DOOR25 AGlaces assistées, rétroviseurs exté-
rieurs
17STOP10 A
Feux d’arrêt/feux arrière, système de
freinage à commande électronique,
système de sécurité préventive
18RR FOG7, 5 AFeux d’arrêt/feux arrière
19FUEL OPEN7, 5 ADispositif d’ouverture du panneau de
réservoir
20OBD7, 5 ASystème de diagnostic de bord
21PWR SEAT30 ASiège à réglage assisté
22FR FOG15 APhares antibrouillards
23DBL LOCK25 APa s d e c i rc u i t
24P-PWR SEAT30 ASiège à réglage assisté
25PSB30 ACeintures de sécurité à action pré-
ventive
26STRG HTR10 AVo l a n t c h a u f f a n t
27DOOR NO.125 AVerrous de portière assistés
FusibleIntensitéCircuit

580
4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)
28SEAT HTR FL10 ASièges chauffants
29SEAT HTR FR10 ASièges chauffants
30RAD NO.27, 5 ASystème audio, système de navigation,
plafonnier
31PWR OUTLET15 APrise de courant (bloc central)
32ECU-ACC10 AClimatiseur, contacteurs des rétrovi-
seurs extérieurs
33PWR OUTLET215 APrise de courant (compartiment auxi-
liaire)
■Après avoir remplacé un fusible
●Si les éclairages ne s’allument toujours pas après le remplacement du fusible, il
faudra peut-être remplacer une ampoule. (→P. 5 8 2 )
●Si le fusible grille de nouveau, faites vérifier votre véhicule par votre conces-
sionnaire Lexus.
■En cas de surcharge dans l’un des circuits
Les fusibles sont conçus pour griller afin de protéger le faisceau de câblage contre
tout dommage.
■Lors du remplacement des ampoules
Lexus vous recommande l’utilisation de produits d’origine Lexus conçus pour ce
véhicule.
Certaines ampoules sont branchées à des circuits conçus pour éviter des surchar-
ges. Par conséquent, des pièces qui ne sont pas d’origine ou qui ne sont pas con-
çues pour ce véhicule pourraient s’avérer inutilisables.
FusibleIntensitéCircuit

581
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
CT200h_OM_OM76066D_(D)

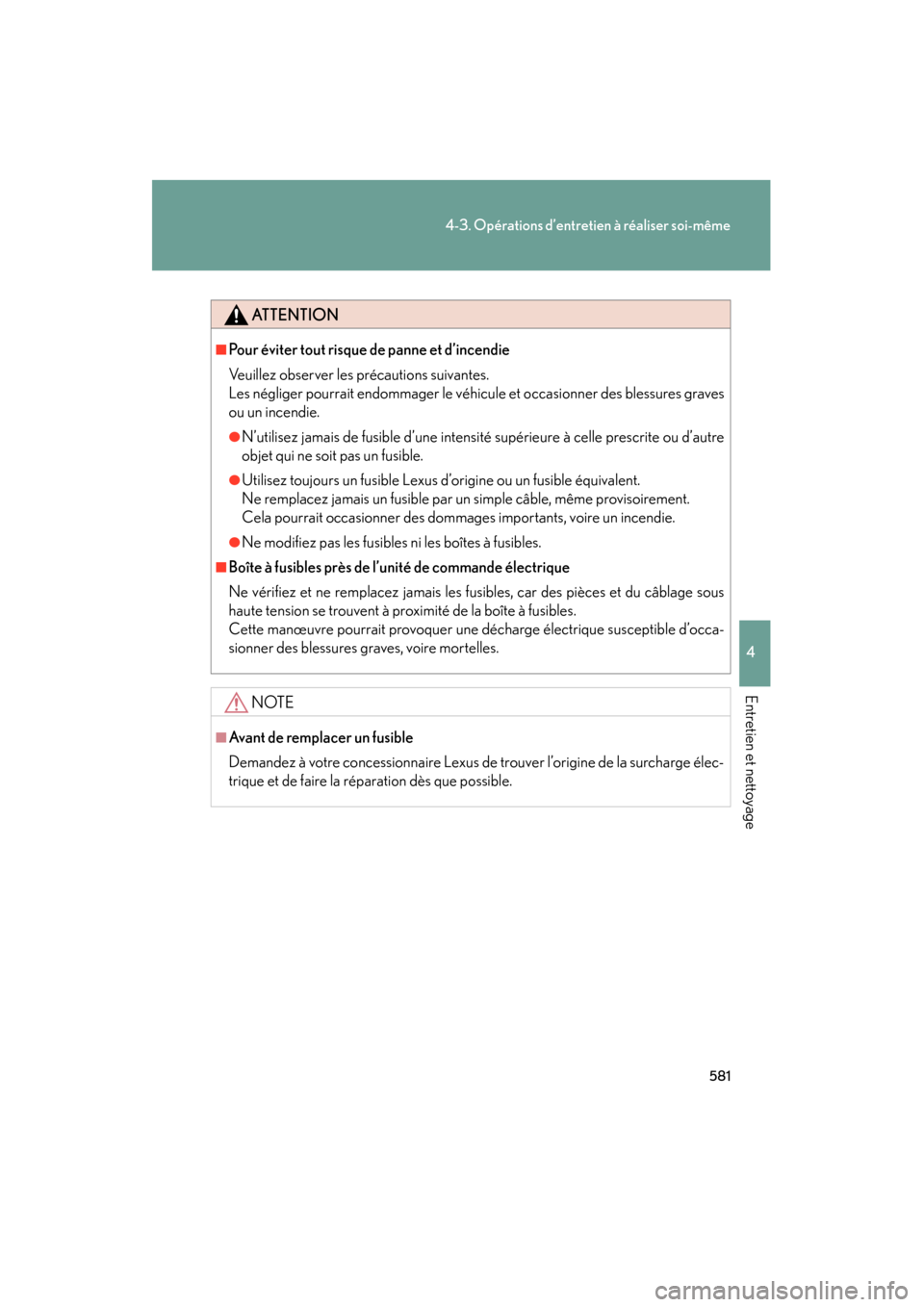

ATTENTION
■Pour éviter tout risque de panne et d’incendie
Veuillez observer les précautions suivantes.
Les négliger pourrait endommager le véhicule et occasionner des blessures graves
ou un incendie.
●N’utilisez jamais de fusible d’une intensité supérieure à celle prescrite ou d’autre
objet qui ne soit pas un fusible.
●Utilisez toujours un fusible Lexus d’origine ou un fusible équivalent.
Ne remplacez jamais un fusible par un simple câble, même provisoirement.
Cela pourrait occasionner des dommages importants, voire un incendie.
●Ne modifiez pas les fusibles ni les boîtes à fusibles.
■Boîte à fusibles près de l’unité de commande électrique
Ne vérifiez et ne remplacez jamais les fusibles, car des pièces et du câblage sous
haute tension se trouvent à proximité de la boîte à fusibles.
Cette manœuvre pourrait provoquer une décharge électrique susceptible d’occa-
sionner des blessures graves, voire mortelles.
NOTE
■Avant de remplacer un fusible
Demandez à votre concessionnaire Lexus de trouver l’origine de la surcharge élec-
trique et de faire la réparation dès que possible.

582
4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)

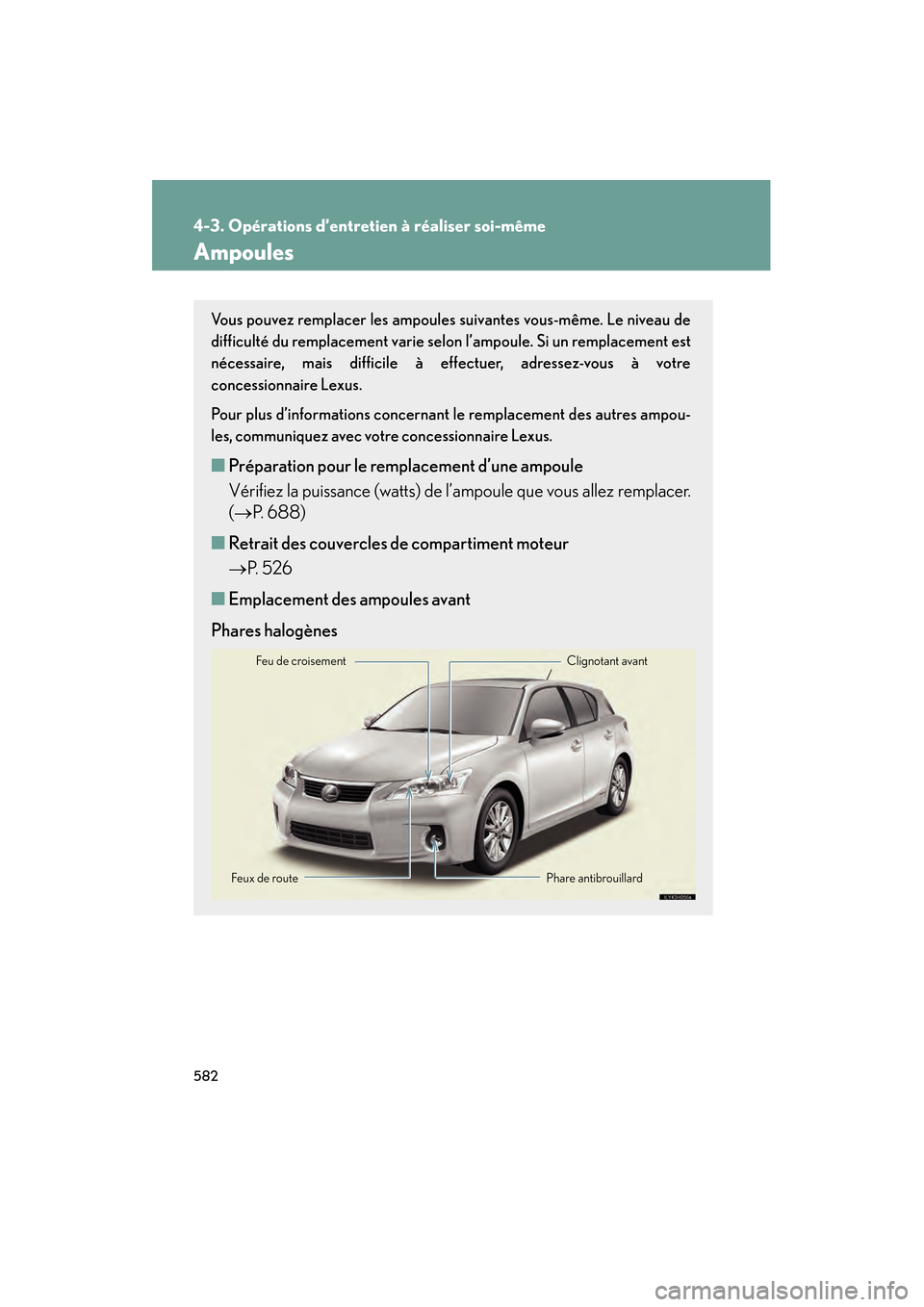

Ampoules
Vous pouvez remplacer les ampoules suivantes vous-même. Le niveau de
difficulté du remplacement varie selon l’ampoule. Si un remplacement est
nécessaire, mais difficile à effectuer, adressez-vous à votre
concessionnaire Lexus.
Pour plus d’informations concernant le remplacement des autres ampou-
les, communiquez avec votre concessionnaire Lexus.
■ Préparation pour le remplacement d’une ampoule
Vérifiez la puissance (watts) de l’ampoule que vous allez remplacer.
(→ P. 688)
■ Retrait des couvercles de compartiment moteur
→ P. 5 2 6
■ Emplacement des ampoules avant
Phares halogènes
Clignotant avant
Feu de croisem ent
Feux de route Phare antibrouillard

583
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
CT200h_OM_OM76066D_(D)

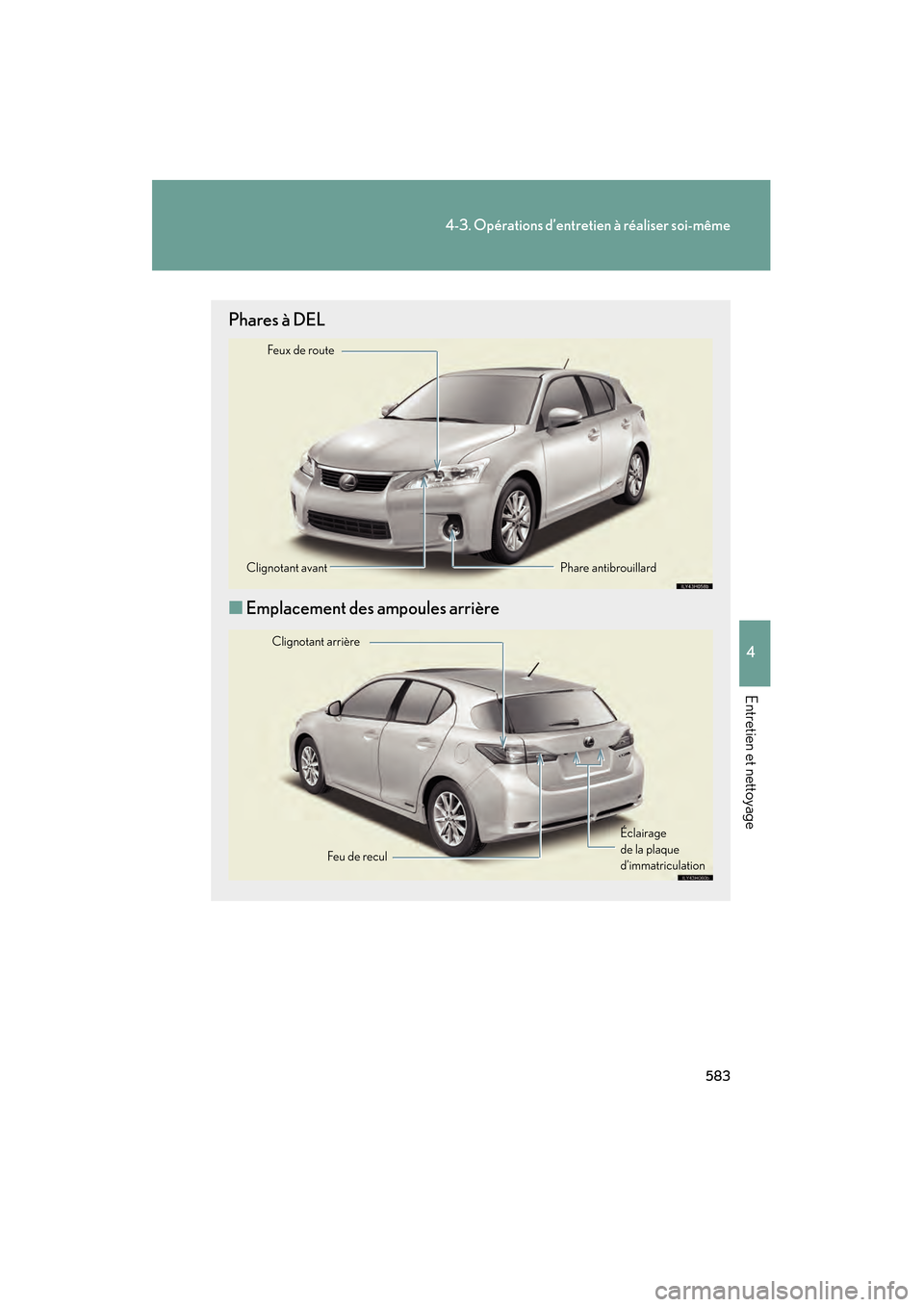

Phares à DEL
■Emplacement des ampoules arrière
Feux de route
Clignotant avant Phare antibrouillard
Clignotant arrière Feu de recul Éclairage
de la plaque
d’immatriculation
