2013 Lexus CT200h Manuel du propriétaire (in French)

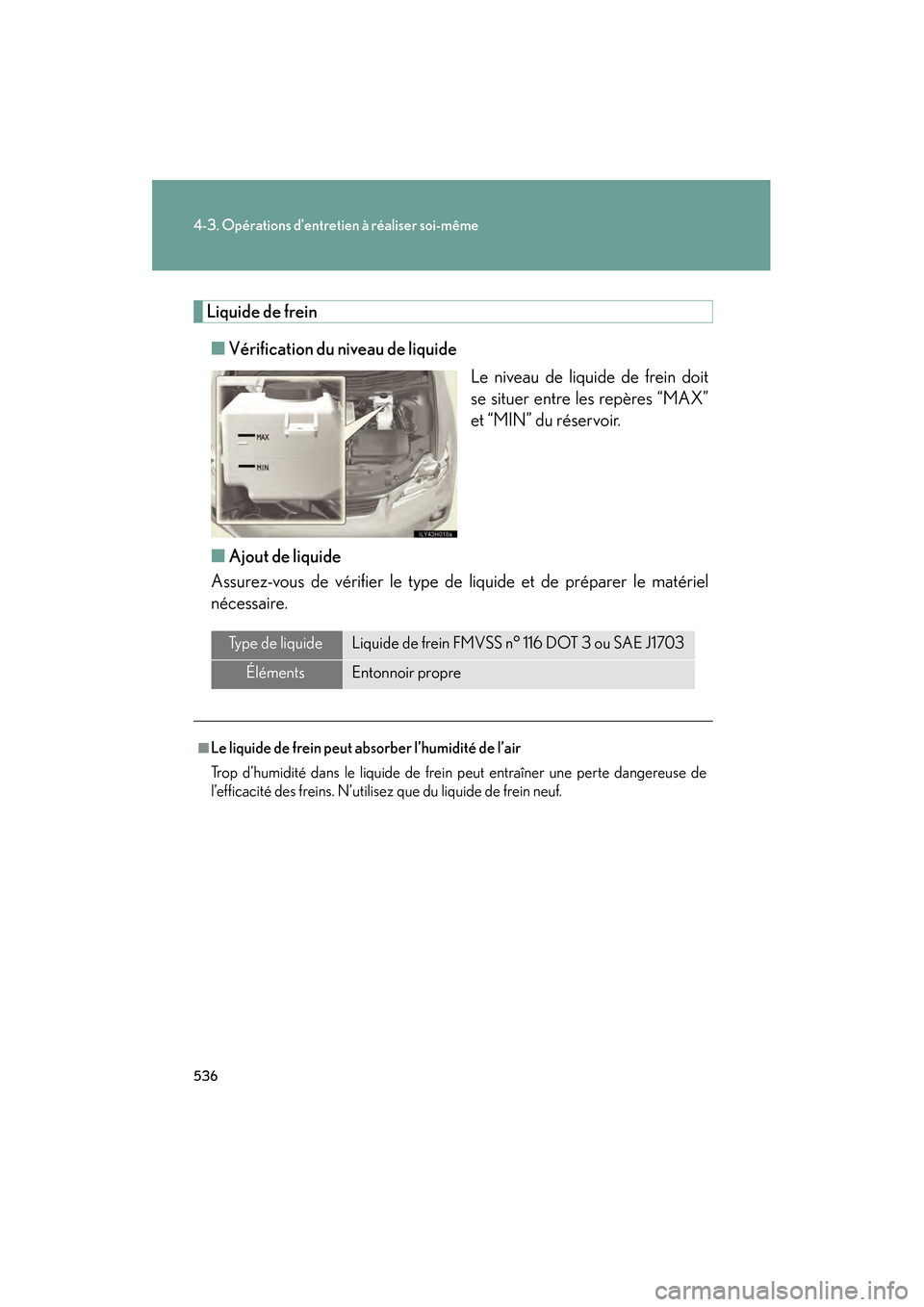

536
4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)
Liquide de frein■ Vérification du niveau de liquide
Le niveau de liquide de frein doit
se situer entre les repères “MAX”
et “MIN” du réservoir.
■ Ajout de liquide
Assurez-vous de vérifier le type de liquide et de préparer le matériel
nécessaire.
Type de liquideLiquide de frein FMVSS n° 116 DOT 3 ou SAE J1703
ÉlémentsEntonnoir propre
■Le liquide de frein peut absorber l’humidité de l’air
Trop d’humidité dans le liquide de frein peut entraîner une perte dangereuse de
l’efficacité des freins. N’utilisez que du liquide de frein neuf.

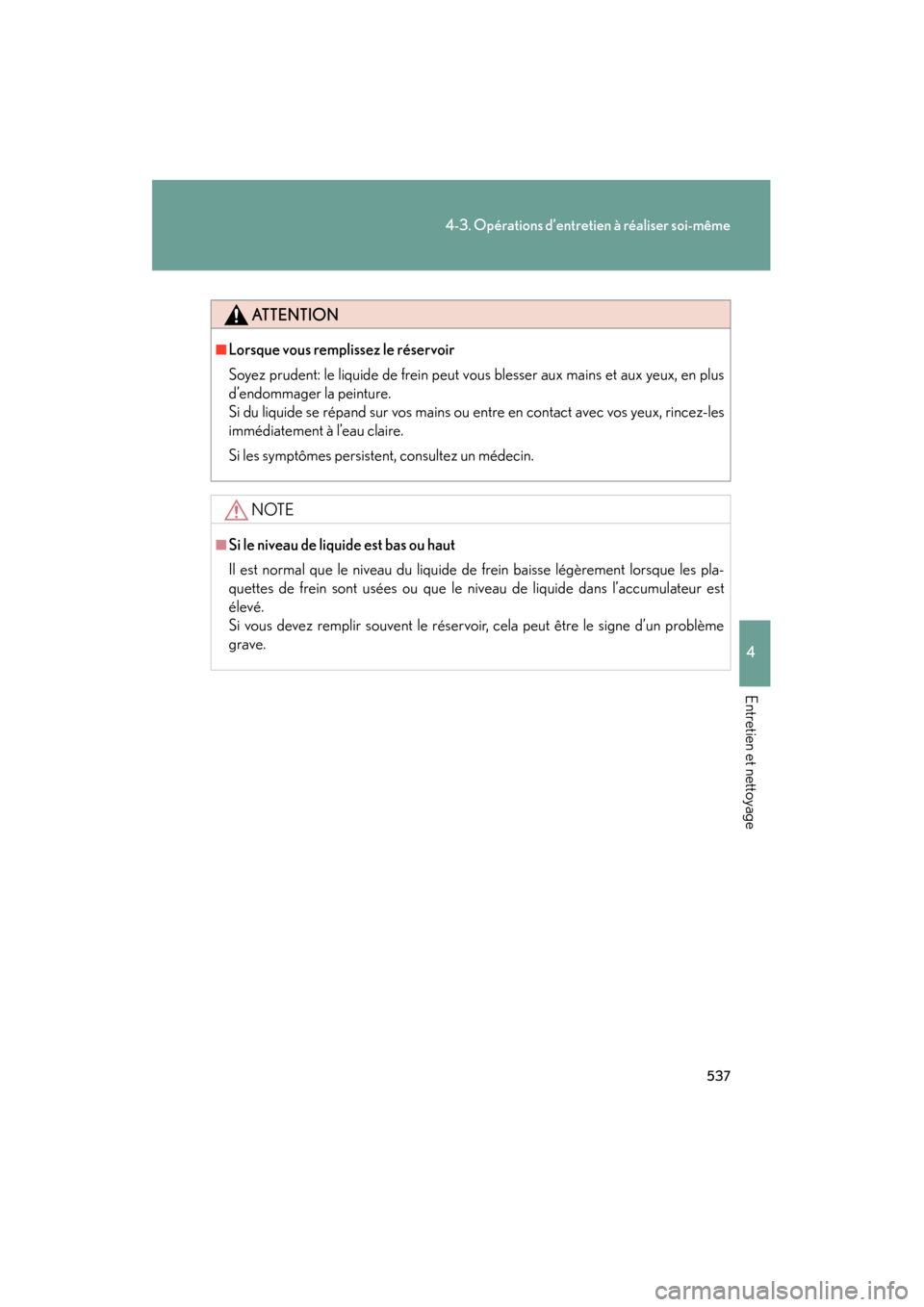

537
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
CT200h_OM_OM76066D_(D)
ATTENTION
■Lorsque vous remplissez le réservoir
Soyez prudent: le liquide de frein peut vous blesser aux mains et aux yeux, en plus
d’endommager la peinture.
Si du liquide se répand sur vos mains ou entre en contact avec vos yeux, rincez-les
immédiatement à l’eau claire.
Si les symptômes persistent, consultez un médecin.
NOTE
■Si le niveau de liquide est bas ou haut
Il est normal que le niveau du liquide de frein baisse légèrement lorsque les pla-
quettes de frein sont usées ou que le niveau de liquide dans l’accumulateur est
élevé.
Si vous devez remplir souvent le réservoir, cela peut être le signe d’un problème
grave.

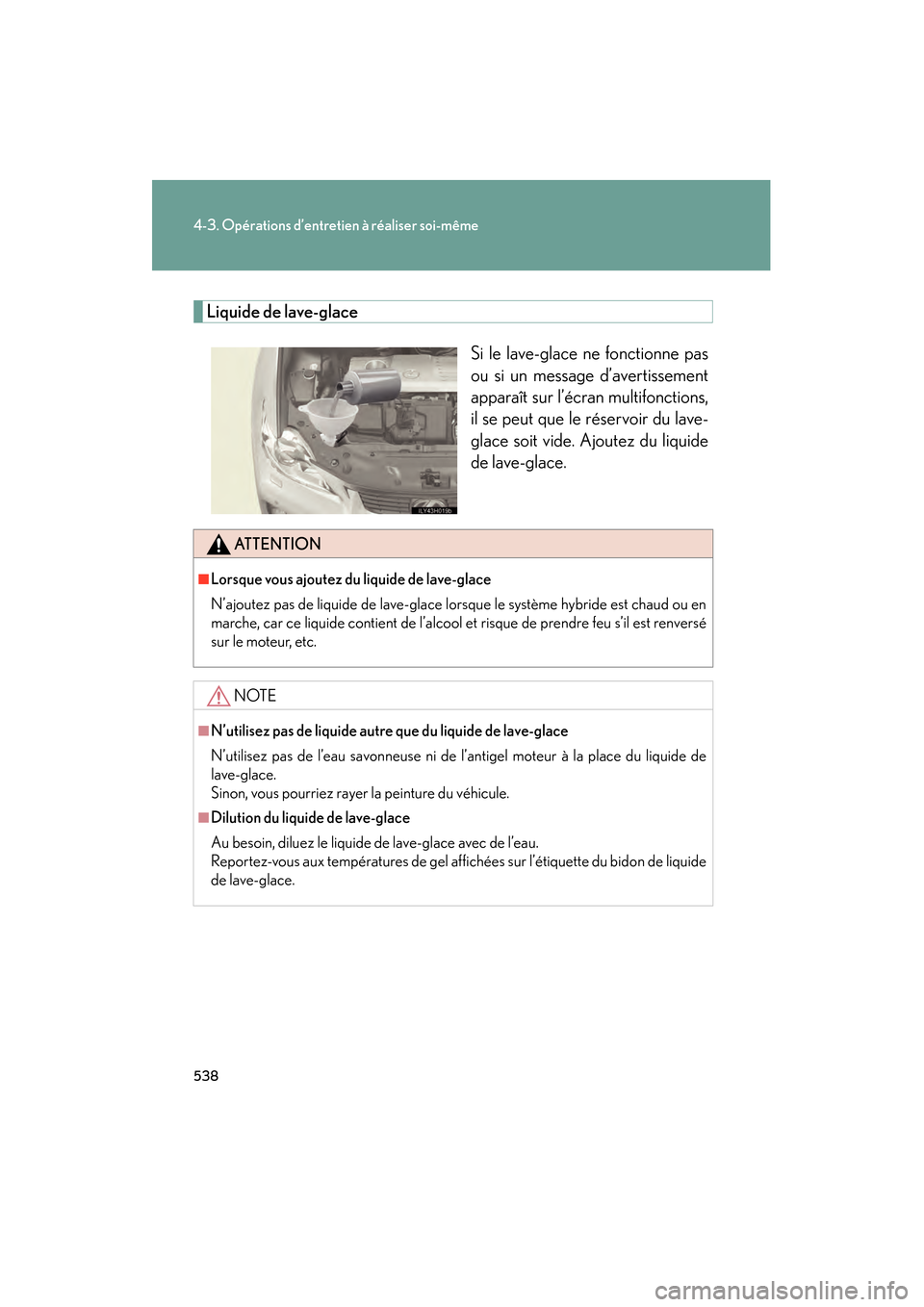

538
4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)
Liquide de lave-glaceSi le lave-glace ne fonctionne pas
ou si un message d’avertissement
apparaît sur l’écran multifonctions,
il se peut que le réservoir du lave-
glace soit vide. Ajoutez du liquide
de lave-glace.
ATTENTION
■Lorsque vous ajoutez du liquide de lave-glace
N’ajoutez pas de liquide de lave-glace lorsque le système hybride est chaud ou en
marche, car ce liquide contient de l’alcool et risque de prendre feu s’il est renversé
sur le moteur, etc.
NOTE
■N’utilisez pas de liquide autre que du liquide de lave-glace
N’utilisez pas de l’eau savonneuse ni de l’antigel moteur à la place du liquide de
lave-glace.
Sinon, vous pourriez rayer la peinture du véhicule.
■Dilution du liquide de lave-glace
Au besoin, diluez le liquide de lave-glace avec de l’eau.
Reportez-vous aux températures de gel affichées sur l’étiquette du bidon de liquide
de lave-glace.

539
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
CT200h_OM_OM76066D_(D)
Batterie de 12 volts
■Emplacement
La batterie de 12 volts est située
dans le côté droit du comparti-
ment de charge.
■ Retrait du couvercle de la batterie de 12 volts
Ouvrez le compartiment auxiliaire central et le compartiment
auxiliaire de droite. ( →P. 4 7 0 )
Retirez le compartiment auxiliaire central. ( →P. 6 4 1 )
Retirez le compartiment auxi-
liaire de droite.
Retirez le cache d’entretien de
la batterie de 12 volts.
ETAPE1
ETAPE2
ETAPE3
ETAPE4

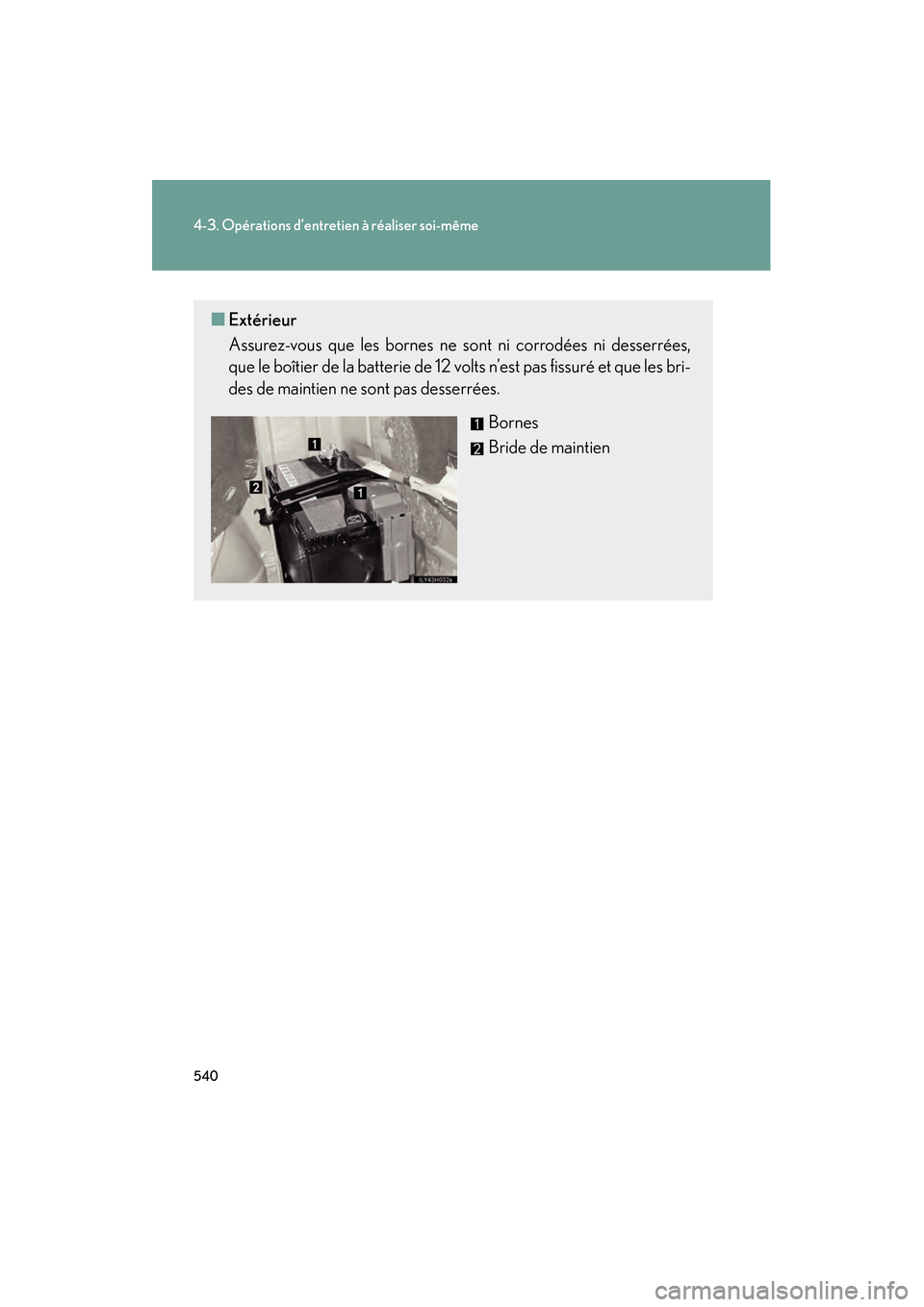

540
4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)
■Extérieur
Assurez-vous que les bornes ne sont ni corrodées ni desserrées,
que le boîtier de la batterie de 12 volts n’est pas fissuré et que les bri-
des de maintien ne sont pas desserrées.
Bornes
Bride de maintien

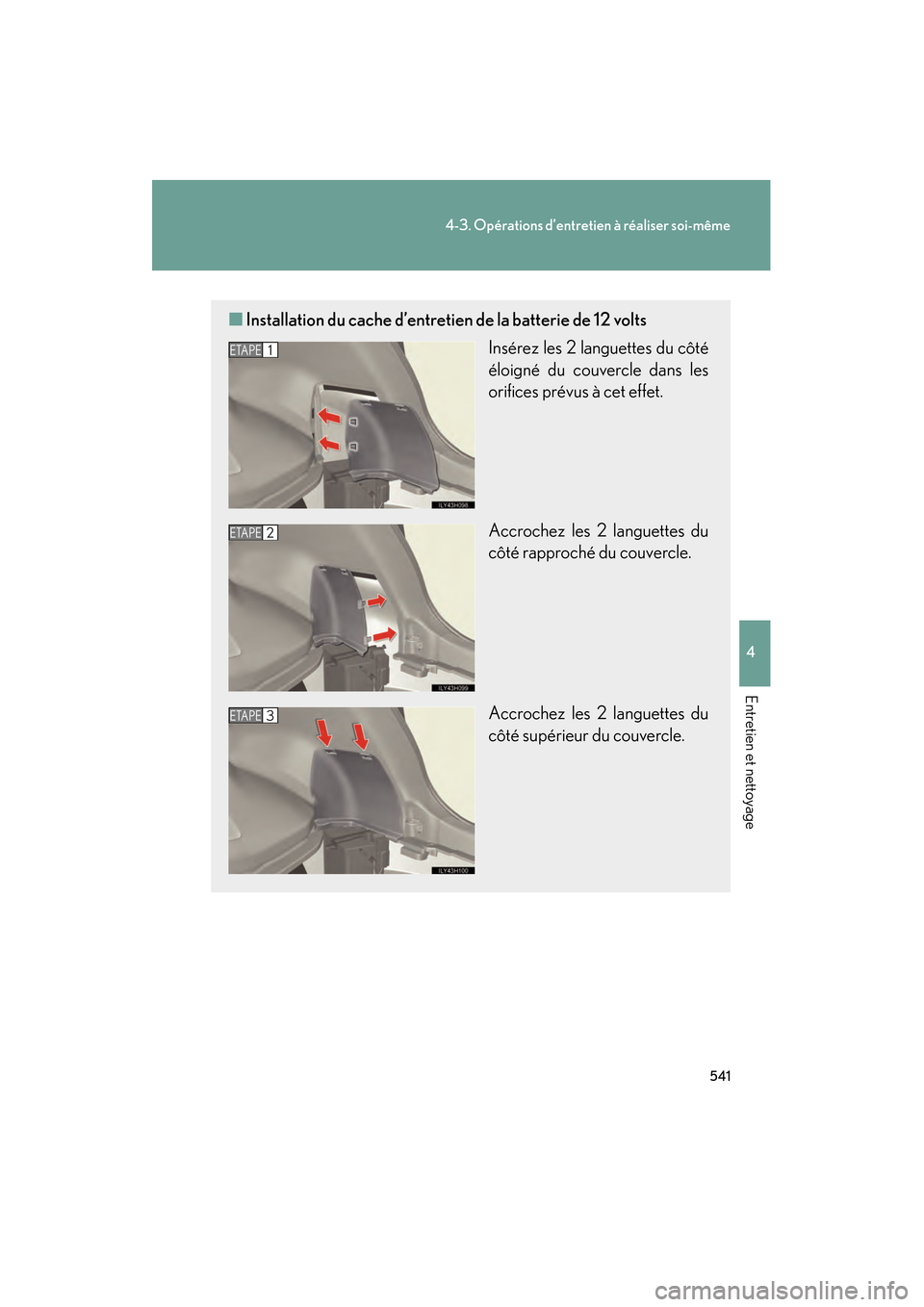

541
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
CT200h_OM_OM76066D_(D)
■Installation du cache d’entretien de la batterie de 12 volts
Insérez les 2 languettes du côté
éloigné du couvercle dans les
orifices prévus à cet effet.
Accrochez les 2 languettes du
côté rapproché du couvercle.
Accrochez les 2 languettes du
côté supérieur du couvercle.
ETAPE1
ETAPE2
ETAPE3

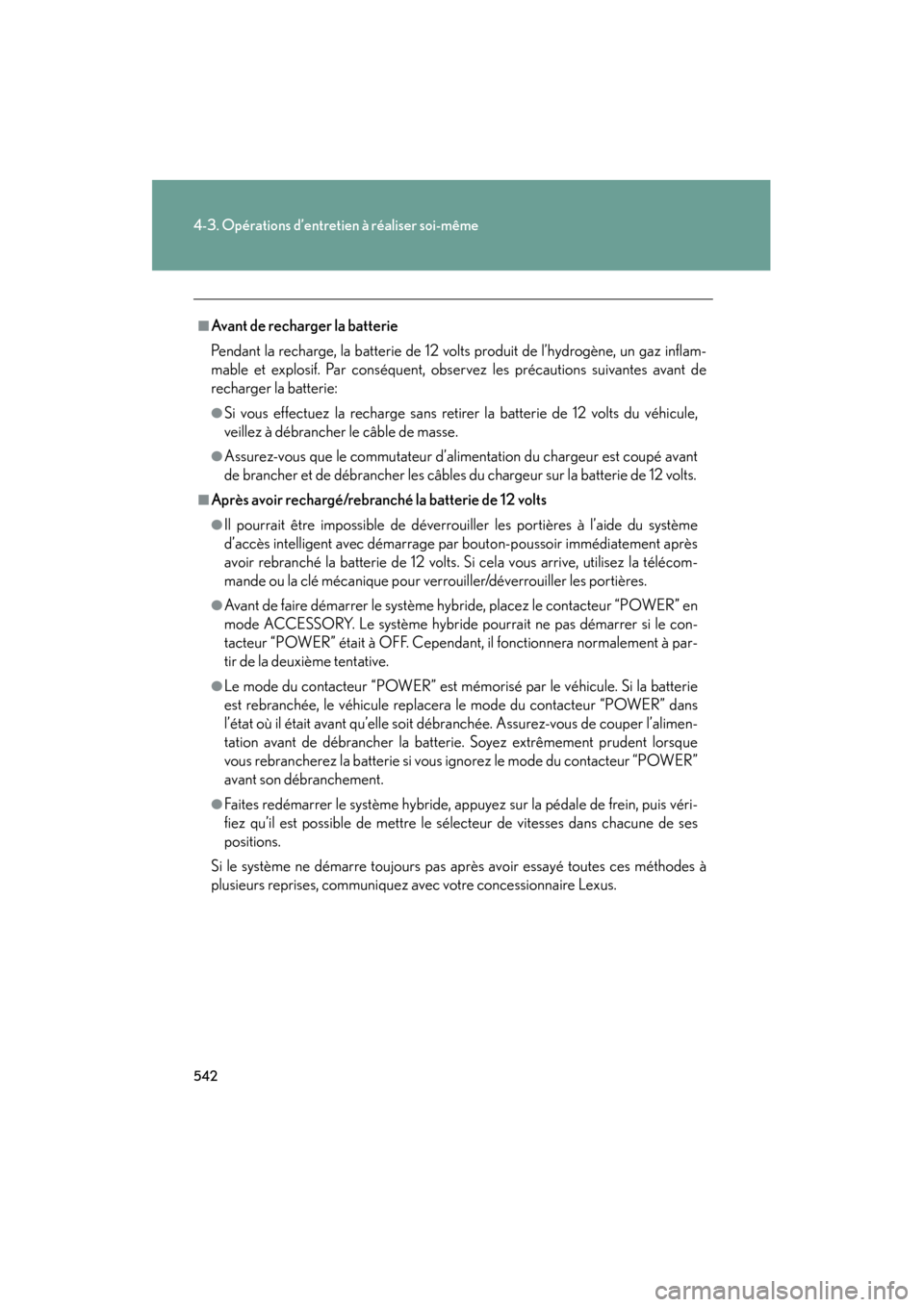

542
4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)
■Avant de recharger la batterie
Pendant la recharge, la batterie de 12 volts produit de l’hydrogène, un gaz inflam-
mable et explosif. Par conséquent, observez les précautions suivantes avant de
recharger la batterie:
●Si vous effectuez la recharge sans retirer la batterie de 12 volts du véhicule,
veillez à débrancher le câble de masse.
●Assurez-vous que le commutateur d’alimentation du chargeur est coupé avant
de brancher et de débrancher les câbles du chargeur sur la batterie de 12 volts.
■Après avoir rechargé/rebranché la batterie de 12 volts
●Il pourrait être impossible de déverrouiller les portières à l’aide du système
d’accès intelligent avec démarrage par bouton-poussoir immédiatement après
avoir rebranché la batterie de 12 volts. Si cela vous arrive, utilisez la télécom-
mande ou la clé mécanique pour verrouiller/déverrouiller les portières.
●Avant de faire démarrer le système hybride, placez le contacteur “POWER” en
mode ACCESSORY. Le système hybride pourrait ne pas démarrer si le con-
tacteur “POWER” était à OFF. Cependant, il fonctionnera normalement à par-
tir de la deuxième tentative.
●Le mode du contacteur “POWER” est mémorisé par le véhicule. Si la batterie
est rebranchée, le véhicule replacera le mode du contacteur “POWER” dans
l’état où il était avant qu’elle soit débranchée. Assurez-vous de couper l’alimen-
tation avant de débrancher la batterie. Soyez extrêmement prudent lorsque
vous rebrancherez la batterie si vous ignorez le mode du contacteur “POWER”
avant son débranchement.
●Faites redémarrer le système hybride, appuyez sur la pédale de frein, puis véri-
fiez qu’il est possible de mettre le sélecteur de vitesses dans chacune de ses
positions.
Si le système ne démarre toujours pas après avoir essayé toutes ces méthodes à
plusieurs reprises, communiquez avec votre concessionnaire Lexus.

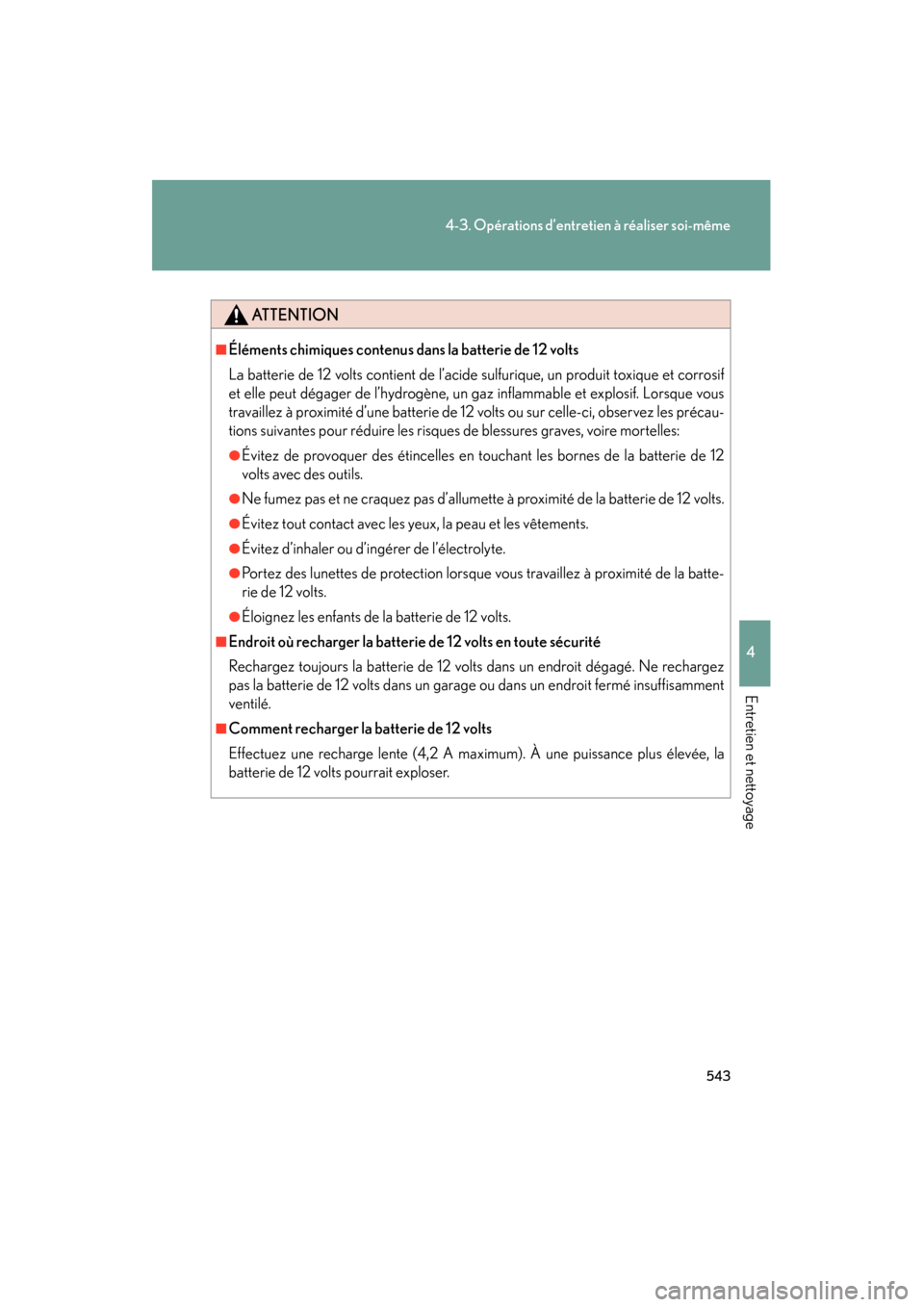

543
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
CT200h_OM_OM76066D_(D)
ATTENTION
■Éléments chimiques contenus dans la batterie de 12 volts
La batterie de 12 volts contient de l’acide sulfurique, un produit toxique et corrosif
et elle peut dégager de l’hydrogène, un gaz inflammable et explosif. Lorsque vous
travaillez à proximité d’une batterie de 12 volts ou sur celle-ci, observez les précau-
tions suivantes pour réduire les risques de blessures graves, voire mortelles:
●Évitez de provoquer des étincelles en touchant les bornes de la batterie de 12
volts avec des outils.
●Ne fumez pas et ne craquez pas d’allumette à proximité de la batterie de 12 volts.
●Évitez tout contact avec les yeux, la peau et les vêtements.
●Évitez d’inhaler ou d’ingérer de l’électrolyte.
●Portez des lunettes de protection lorsque vous travaillez à proximité de la batte-
rie de 12 volts.
●Éloignez les enfants de la batterie de 12 volts.
■Endroit où recharger la batterie de 12 volts en toute sécurité
Rechargez toujours la batterie de 12 volts dans un endroit dégagé. Ne rechargez
pas la batterie de 12 volts dans un garage ou dans un endroit fermé insuffisamment
ventilé.
■Comment recharger la batterie de 12 volts
Effectuez une recharge lente (4,2 A maximum). À une puissance plus élevée, la
batterie de 12 volts pourrait exploser.
