4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)

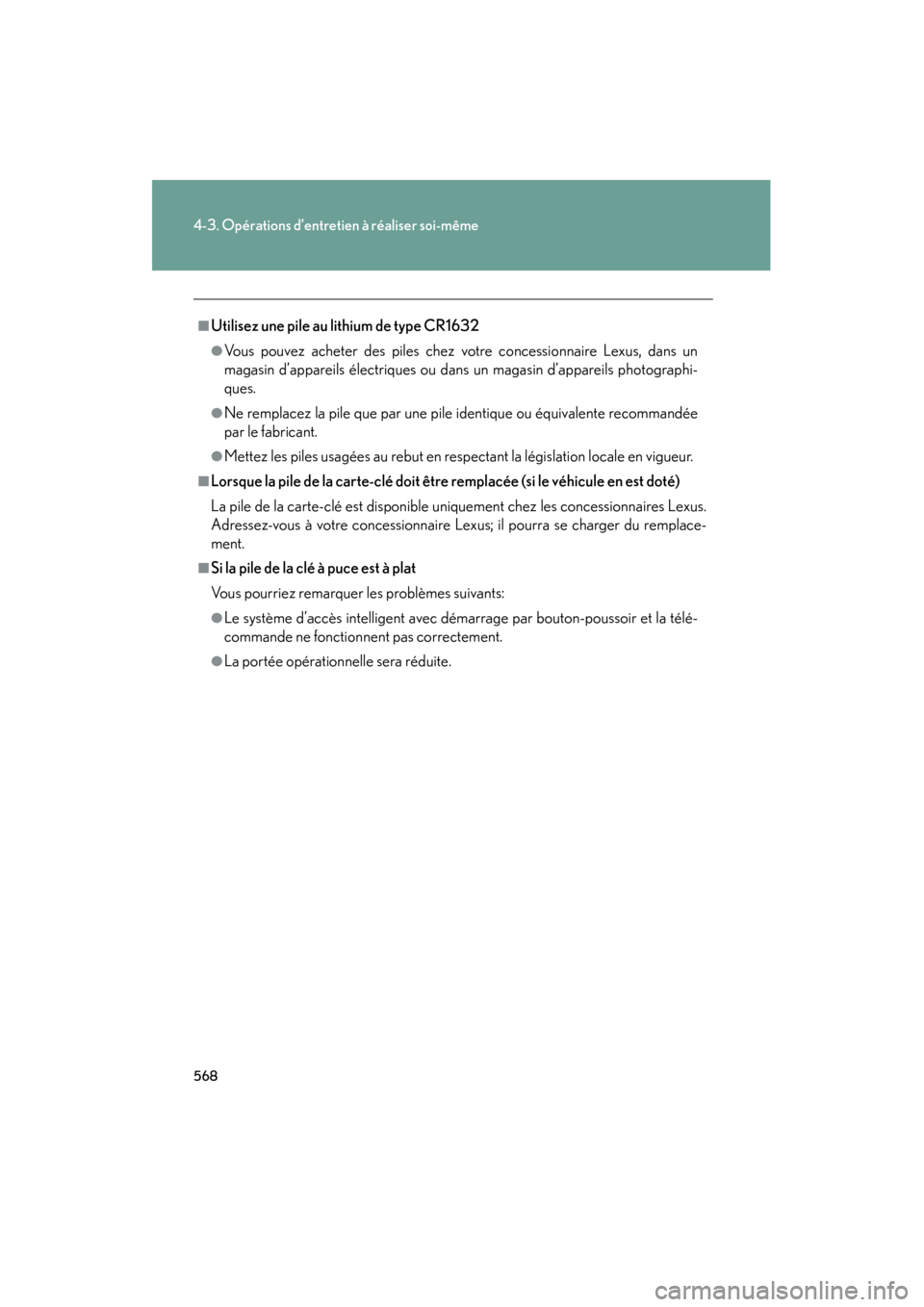

■Utilisez une pile au lithium de type CR1632
●Vous pouvez acheter des piles chez votre concessionnaire Lexus, dans un
magasin d’appareils électriques ou dans un magasin d’appareils photographi-
ques.
●Ne remplacez la pile que par une pile identique ou équivalente recommandée
par le fabricant.
●Mettez les piles usagées au rebut en respectant la législation locale en vigueur.
■Lorsque la pile de la carte-clé doit être remplacée (si le véhicule en est doté)
La pile de la carte-clé est disponible uniquement chez les concessionnaires Lexus.
Adressez-vous à votre concessionnaire Lexus; il pourra se charger du remplace-
ment.
■Si la pile de la clé à puce est à plat
Vous pourriez remarquer les problèmes suivants:
●Le système d’accès intelligent avec démarrage par bouton-poussoir et la télé-
commande ne fonctionnent pas correctement.
●La portée opérationnelle sera réduite.

569
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
CT200h_OM_OM76066D_(D)

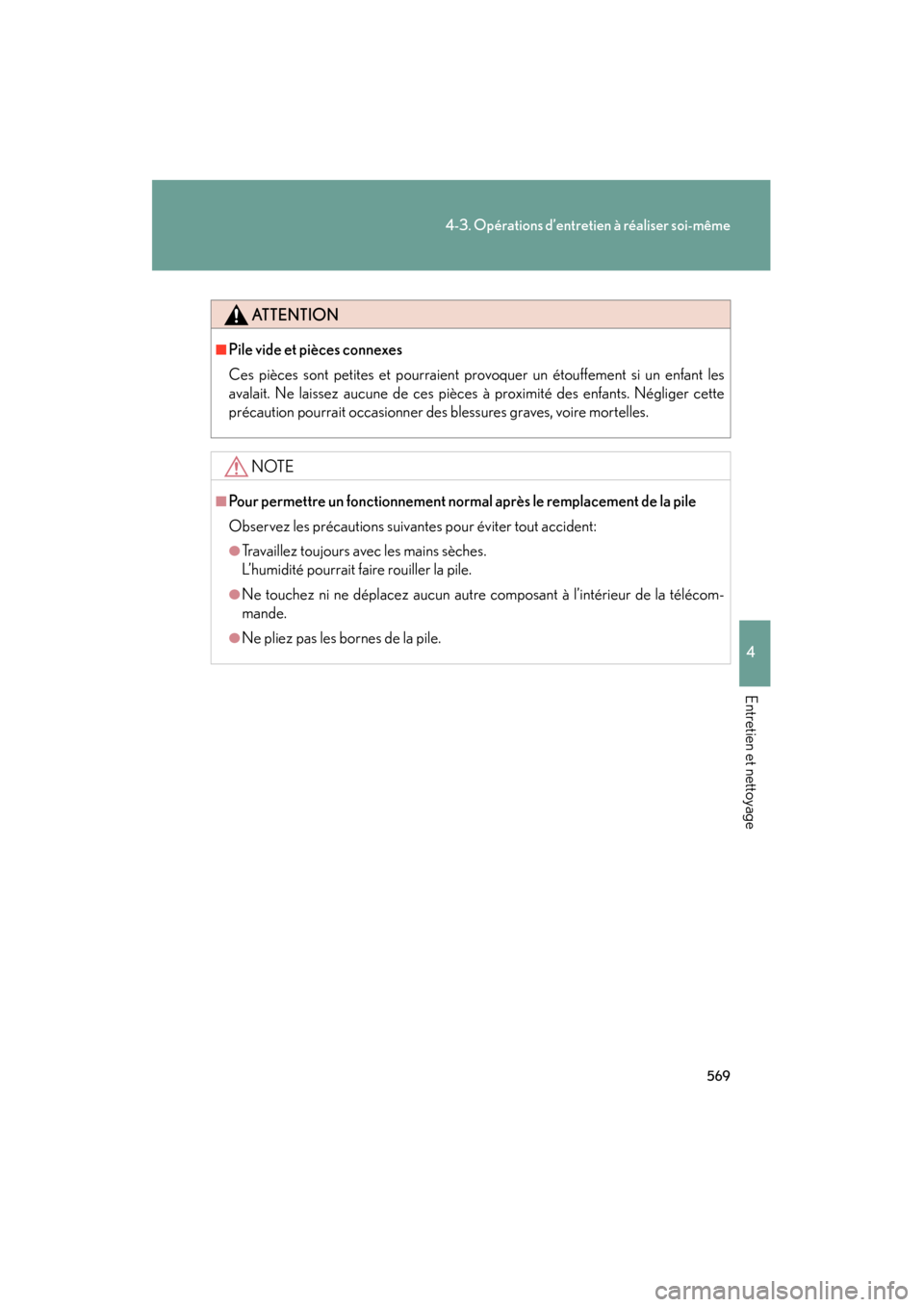

ATTENTION
■Pile vide et pièces connexes
Ces pièces sont petites et pourraient provoquer un étouffement si un enfant les
avalait. Ne laissez aucune de ces pièces à proximité des enfants. Négliger cette
précaution pourrait occasionner des blessures graves, voire mortelles.
NOTE
■Pour permettre un fonctionnement norm al après le remplacement de la pile
Observez les précautions suivantes pour éviter tout accident:
●Travaillez toujours avec les mains sèches.
L’humidité pourrait faire rouiller la pile.
●Ne touchez ni ne déplacez aucun autre composant à l’intérieur de la télécom-
mande.
●Ne pliez pas les bornes de la pile.

570
4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)

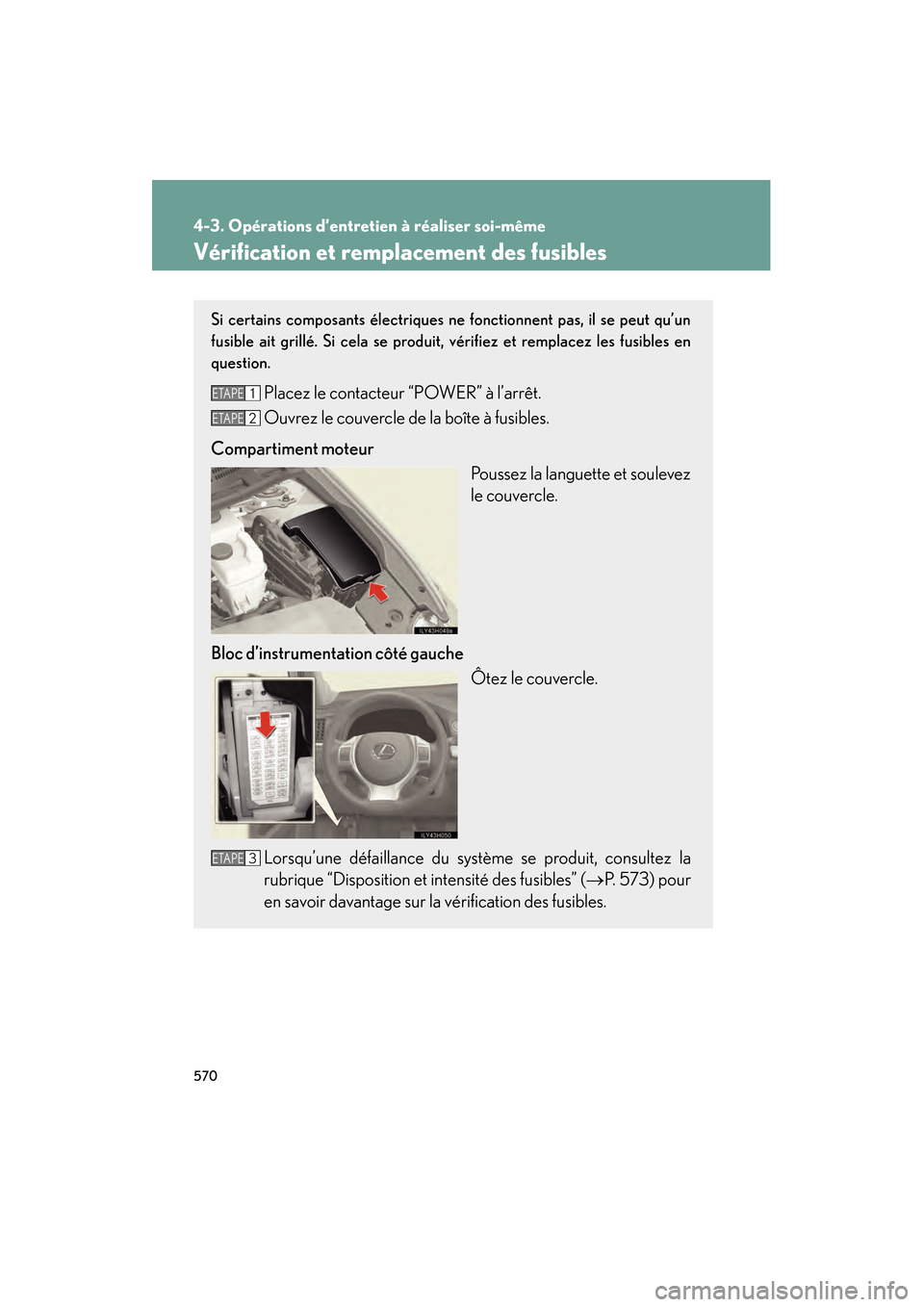

Vérification et remplacement des fusibles
Si certains composants électriques ne fonctionnent pas, il se peut qu’un
fusible ait grillé. Si cela se produit, vérifiez et remplacez les fusibles en
question.
Placez le contacteur “POWER” à l’arrêt.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur Poussez la languette et soulevez
le couvercle.
Bloc d’instrumentation côté gauche Ôtez le couvercle.
Lorsqu’une défaillance du système se produit, consultez la
rubrique “Disposition et intensité des fusibles” ( →P. 5 7 3 ) p o u r
en savoir davantage sur la vérification des fusibles.ETAPE1
ETAPE2
ETAPE3

571
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
CT200h_OM_OM76066D_(D)

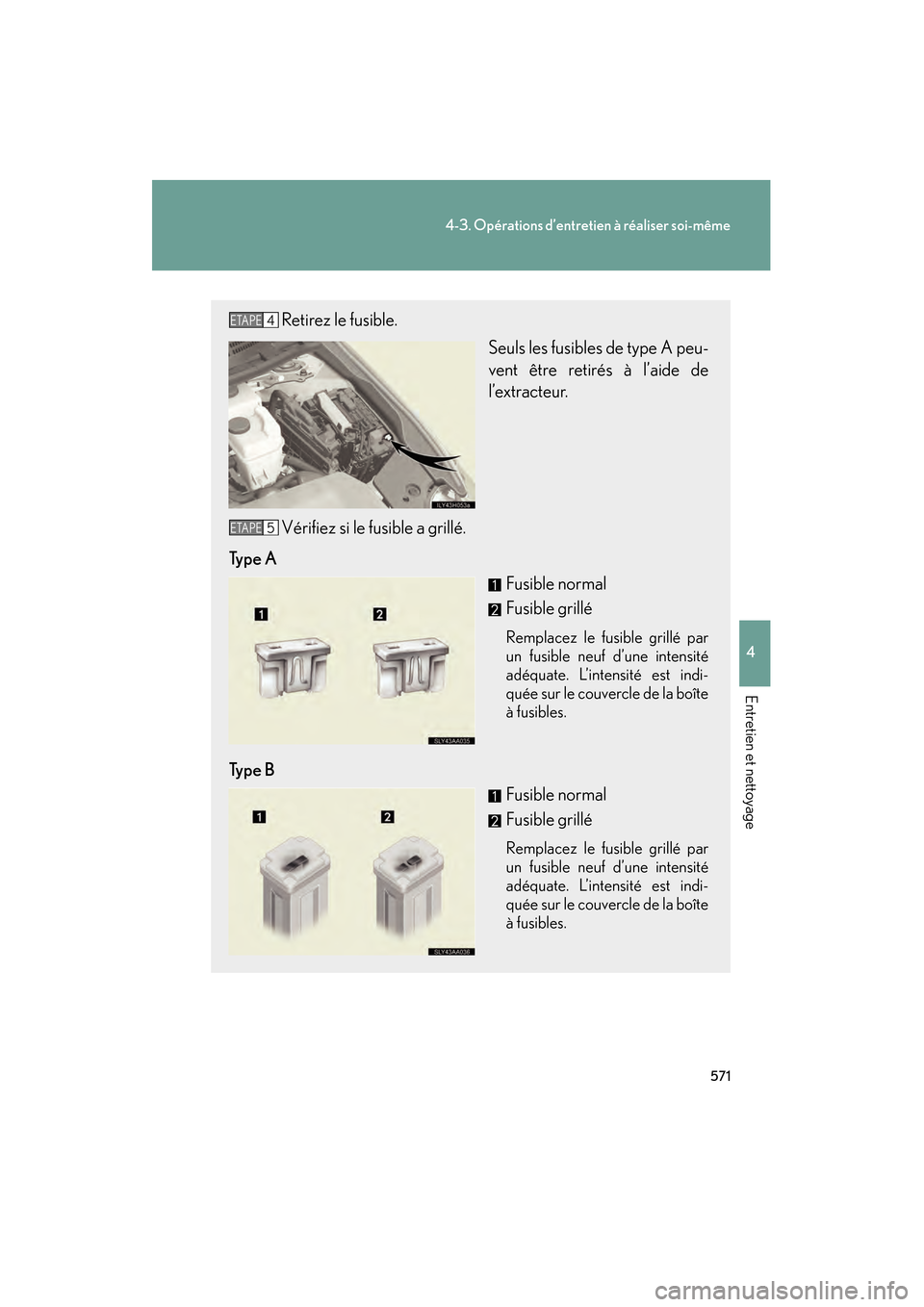

Retirez le fusible.
Seuls les fusibles de type A peu-
vent être retirés à l’aide de
l’extracteur.
Vérifiez si le fusible a grillé.
Ty p e A Fusible normal
Fusible grillé
Remplacez le fusible grillé par
un fusible neuf d’une intensité
adéquate. L’intensité est indi-
quée sur le couvercle de la boîte
à fusibles.
Ty p e BFusible normal
Fusible grillé
Remplacez le fusible grillé par
un fusible neuf d’une intensité
adéquate. L’intensité est indi-
quée sur le couvercle de la boîte
à fusibles.
ETAPE4
ETAPE5

572
4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)

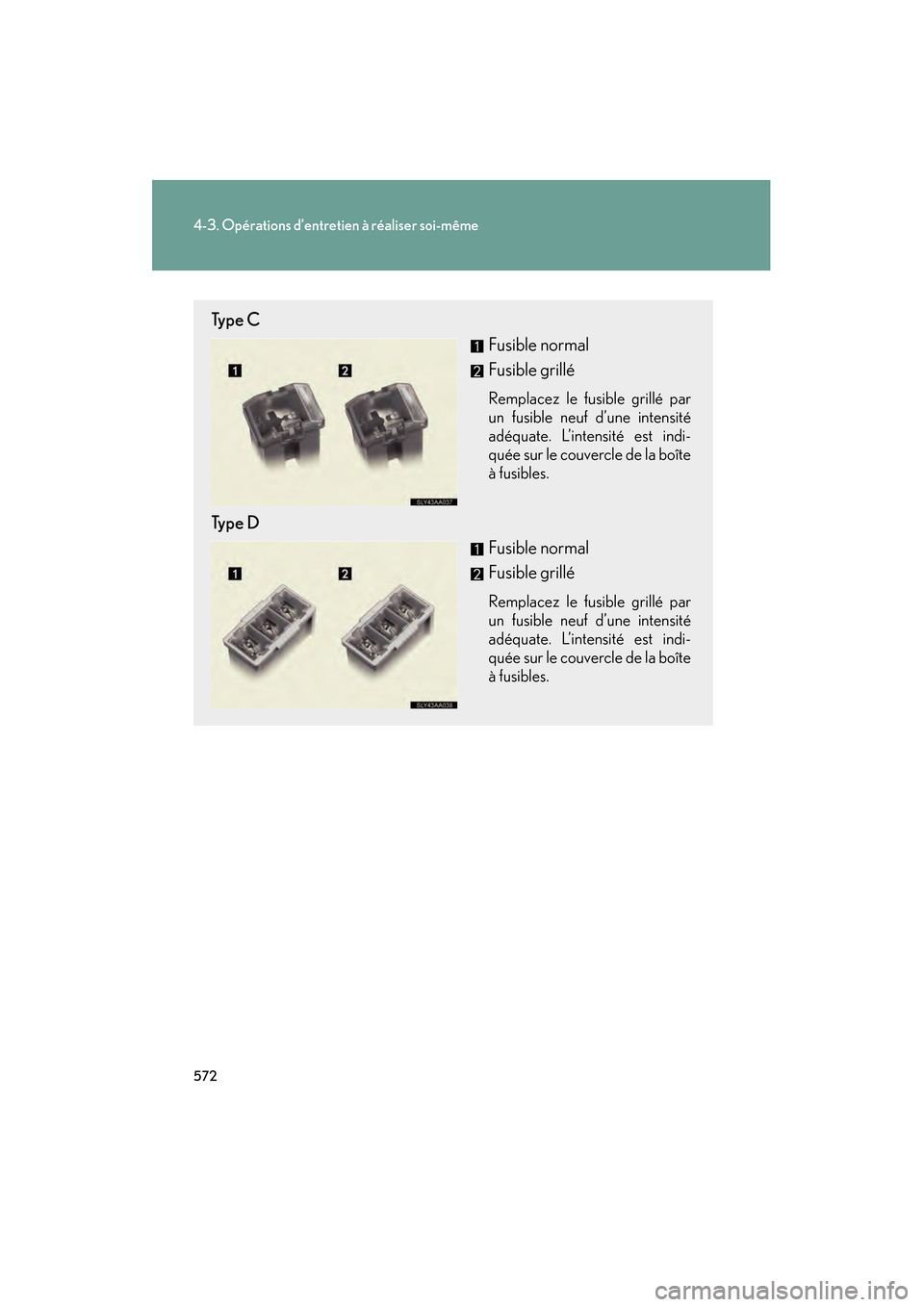

Ty p e CFusible normal
Fusible grillé
Remplacez le fusible grillé par
un fusible neuf d’une intensité
adéquate. L’intensité est indi-
quée sur le couvercle de la boîte
à fusibles.
Ty p e DFusible normal
Fusible grillé
Remplacez le fusible grillé par
un fusible neuf d’une intensité
adéquate. L’intensité est indi-
quée sur le couvercle de la boîte
à fusibles.

573
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
CT200h_OM_OM76066D_(D)
Disposition et intensité des fusibles
Compartiment moteur
FusibleIntensitéCircuit
1DC/DC125 AInverseur et convertisseur
2HTR50 AClimatiseur
3RDI30 AVentilateurs de refroidissement élec-
triques
4CDS30 AVentilateurs de refroidissement élec-
triques
5RAD NO.115 ASystème audio, système de navigation
6S-HORN10 ASystème de navigation
7ENG W/P30 ASystème de refroidissement
8ABS MAIN NO.27, 5 ASystème de freinage à commande
électronique
9H-LP CLN30 ALave-phares
10P CON MTR30 ASystème de commande de la position
P

574
4-3. Opérations d’entretien à réaliser soi-même
CT200h_OM_OM76066D_(D)

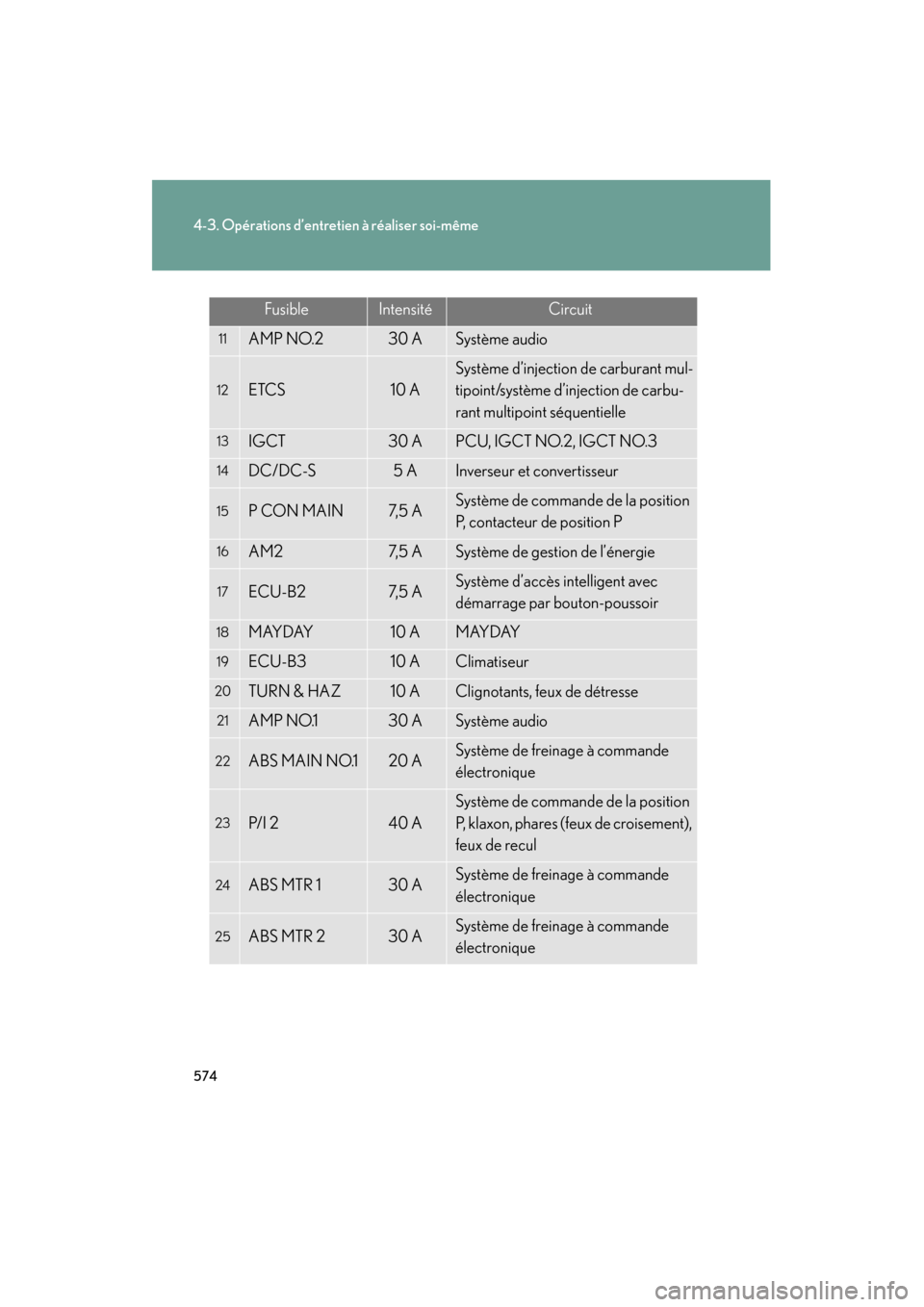

11AMP NO.230 ASystème audio
12ETCS10 A
Système d’injection de carburant mul-
tipoint/système d’injection de carbu-
rant multipoint séquentielle
13IGCT30 APCU, IGCT NO.2, IGCT NO.3
14DC/DC-S5 AInverseur et convertisseur
15P CON MAIN7, 5 ASystème de commande de la position
P, contacteur de position P
16AM27, 5 ASystème de gestion de l’énergie
17ECU-B27, 5 ASystème d’accès intelligent avec
démarrage par bouton-poussoir
18MAYDAY10 AMAYDAY
19ECU-B310 AClimatiseur
20TURN & HAZ10 AClignotants, feux de détresse
21AMP NO.130 ASystème audio
22ABS MAIN NO.120 ASystème de freinage à commande
électronique
23P/ I 240 A
Système de commande de la position
P, klaxon, phares (feux de croisement),
feux de recul
24ABS MTR 130 ASystème de freinage à commande
électronique
25ABS MTR 230 ASystème de freinage à commande
électronique
FusibleIntensitéCircuit

575
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
CT200h_OM_OM76066D_(D)

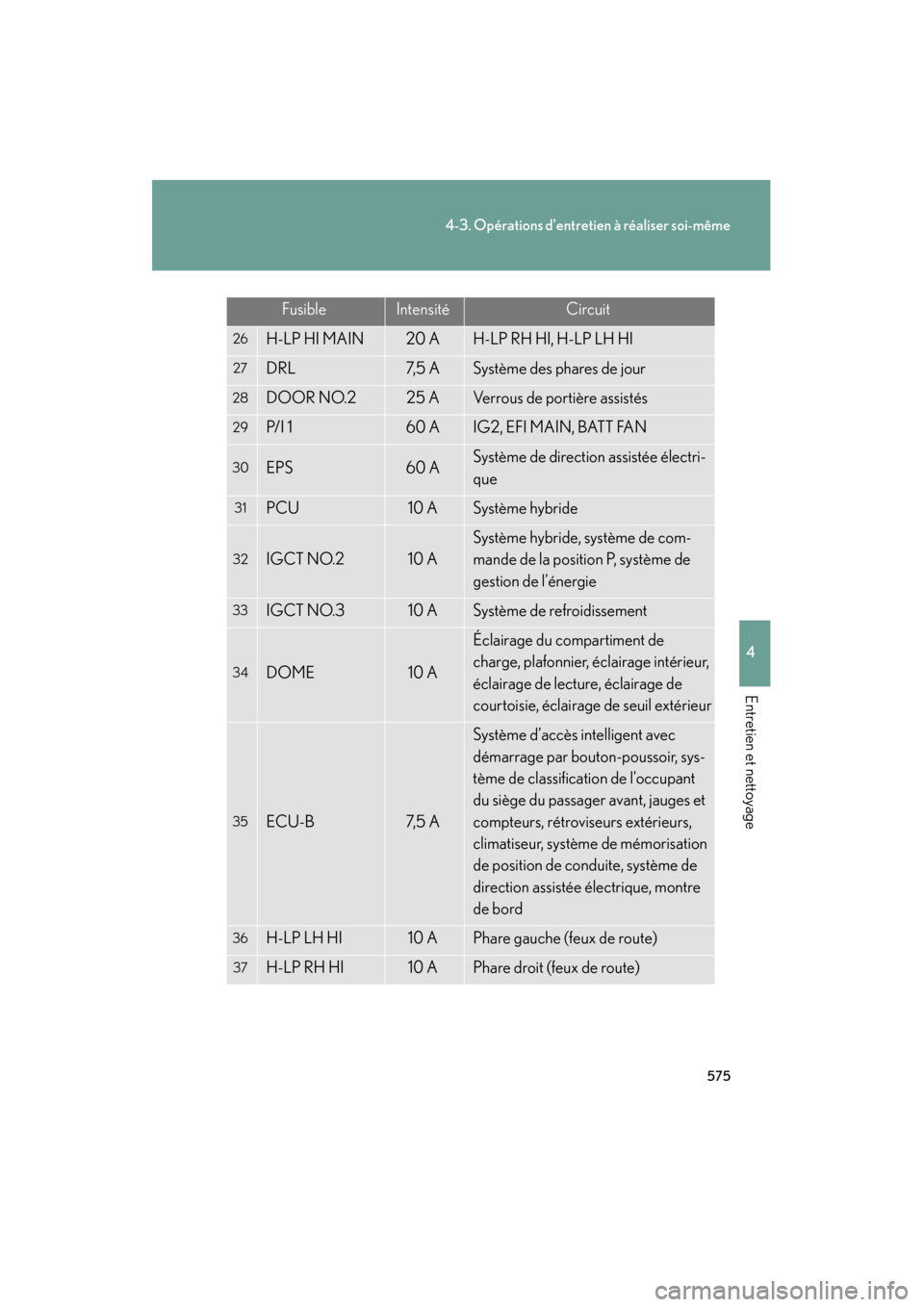

26H-LP HI MAIN20 AH-LP RH HI, H-LP LH HI
27DRL7, 5 ASystème des phares de jour
28DOOR NO.225 AVerrous de portière assistés
29P/ I 160 AIG2, EFI MAIN, BATT FAN
30EPS60 ASystème de direction assistée électri-
que
31PCU10 ASystème hybride
32IGCT NO.210 A
Système hybride, système de com-
mande de la position P, système de
gestion de l’énergie
33IGCT NO.310 ASystème de refroidissement
34DOME10 A
Éclairage du compartiment de
charge, plafonnier, éclairage intérieur,
éclairage de lecture, éclairage de
courtoisie, éclairage de seuil extérieur
35ECU-B7, 5 A
Système d’accès intelligent avec
démarrage par bouton-poussoir, sys-
tème de classification de l’occupant
du siège du passager avant, jauges et
compteurs, rétroviseurs extérieurs,
climatiseur, système de mémorisation
de position de conduite, système de
direction assistée électrique, montre
de bord
36H-LP LH HI10 APhare gauche (feux de route)
37H-LP RH HI10 APhare droit (feux de route)
FusibleIntensitéCircuit
