2013 FIAT FREEMONT Libretto Uso Manutenzione (in Italian)

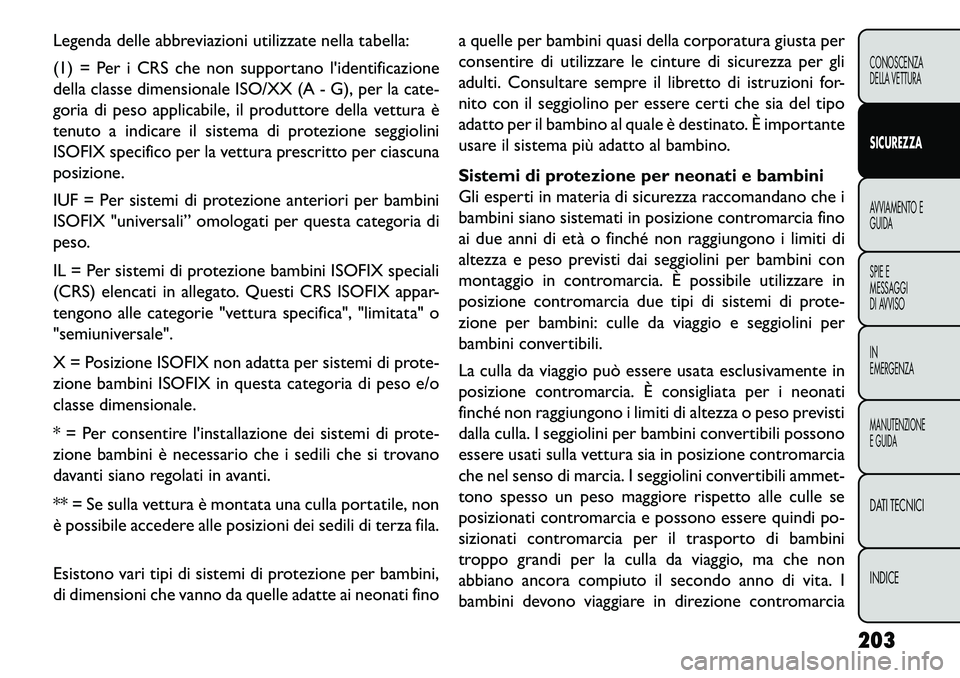

Legenda delle abbreviazioni utilizzate nella tabella:
(1) = Per i CRS che non supportano l'identificazione
della classe dimensionale ISO/XX (A - G), per la cate-
goria di peso applicabile, il produttore della vettura è
tenuto a indicare il sistema di protezione seggiolini
ISOFIX specifico per la vettura prescritto per ciascuna
posizione.
IUF = Per sistemi di protezione anteriori per bambini
ISOFIX "universali” omologati per questa categoria di
peso.
IL = Per sistemi di protezione bambini ISOFIX speciali
(CRS) elencati in allegato. Questi CRS ISOFIX appar-
tengono alle categorie "vettura specifica", "limitata" o
"semiuniversale".
X = Posizione ISOFIX non adatta per sistemi di prote-
zione bambini ISOFIX in questa categoria di peso e/o
classe dimensionale.
* = Per consentire l'installazione dei sistemi di prote-
zione bambini è necessario che i sedili che si trovano
davanti siano regolati in avanti.
** = Se sulla vettura è montata una culla portatile, non
è possibile accedere alle posizioni dei sedili di terza fila.
Esistono vari tipi di sistemi di protezione per bambini,
di dimensioni che vanno da quelle adatte ai neonati finoa quelle per bambini quasi della corporatura giusta per
consentire di utilizzare le cinture di sicurezza per gli
adulti. Consultare sempre il libretto di istruzioni for-
nito con il seggiolino per essere certi che sia del tipo
adatto per il bambino al quale è destinato. È importante
usare il sistema più adatto al bambino.
Sistemi di protezione per neonati e bambini
Gli esperti in materia di sicurezza raccomandano che i
bambini siano sistemati in posizione contromarcia fino
ai due anni di età o finché non raggiungono i limiti di
altezza e peso previsti dai seggiolini per bambini con
montaggio in contromarcia. È possibile utilizzare in
posizione contromarcia due tipi di sistemi di prote-
zione per bambini: culle da viaggio e seggiolini per
bambini convertibili.
La culla da viaggio può essere usata esclusivamente in
posizione contromarcia. È consigliata per i neonati
finché non raggiungono i limiti di altezza o peso previsti
dalla culla. I seggiolini per bambini convertibili possono
essere usati sulla vettura sia in posizione contromarcia
che nel senso di marcia. I seggiolini convertibili ammet-
tono spesso un peso maggiore rispetto alle culle se
posizionati contromarcia e possono essere quindi po-
sizionati contromarcia per il trasporto di bambini
troppo grandi per la culla da viaggio, ma che non
abbiano ancora compiuto il secondo anno di vita. I
bambini devono viaggiare in direzione contromarcia
203
CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZAMANUTENZIONE
E GUIDADATI TECNICI
INDICE

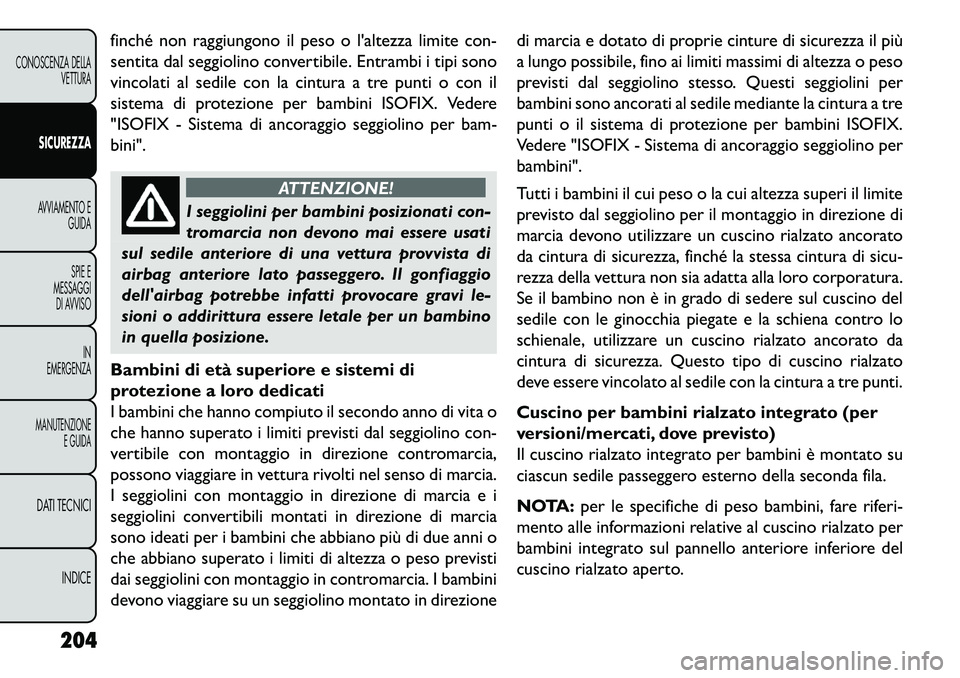

finché non raggiungono il peso o l'altezza limite con-
sentita dal seggiolino convertibile. Entrambi i tipi sono
vincolati al sedile con la cintura a tre punti o con il
sistema di protezione per bambini ISOFIX. Vedere
"ISOFIX - Sistema di ancoraggio seggiolino per bam-
bini".
ATTENZIONE!
I seggiolini per bambini posizionati con-
t
romarcia non devono mai essere usati
sul sedile anteriore di una vettura provvista di
airbag anteriore lato passeggero. Il gonfiaggio
dell'airbag potrebbe infatti provocare gravi le-
sioni o addirittura essere letale per un bambino
in quella posizione.
Bambini di età superiore e sistemi di
protezione a loro dedicati
I bambini che hanno compiuto il secondo anno di vita o
che hanno superato i limiti previsti dal seggiolino con-
vertibile con montaggio in direzione contromarcia,
possono viaggiare in vettura rivolti nel senso di marcia.
I seggiolini con montaggio in direzione di marcia e i
seggiolini convertibili montati in direzione di marcia
sono ideati per i bambini che abbiano più di due anni o
che abbiano superato i limiti di altezza o peso previsti
dai seggiolini con montaggio in contromarcia. I bambini
devono viaggiare su un seggiolino montato in direzione di marcia e dotato di proprie cinture di sicurezza il più
a lungo possibile, fino ai limiti massimi di altezza o peso
previsti dal seggiolino stesso. Questi seggiolini per
bambini sono ancorati al sedile mediante la cintura a tre
punti o il sistema di protezione per bambini ISOFIX.
Vedere "ISOFIX - Sistema di ancoraggio seggiolino per
bambini".
Tutti i bambini il cui peso o la cui altezza superi il limite
previsto dal seggiolino per il montaggio in direzione di
marcia devono utilizzare un cuscino rialzato ancorato
da cintura di sicurezza, finché la stessa cintura di sicu-
rezza della vettura non sia adatta alla loro corporatura.
Se il bambino non è in grado di sedere sul cuscino del
sedile con le ginocchia piegate e la schiena contro lo
schienale, utilizzare un cuscino rialzato ancorato da
cintura di sicurezza. Questo tipo di cuscino rialzato
deve essere vincolato al sedile con la cintura a tre punti.
Cuscino per bambini rialzato integrato (per
versioni/mercati, dove previsto)
Il cuscino rialzato integrato per bambini è montato su
ciascun sedile passeggero esterno della seconda fila.
NOTA:
per le specifiche di peso bambini, fare riferi-
mento alle informazioni relative al cuscino rialzato per
bambini integrato sul pannello anteriore inferiore del
cuscino rialzato aperto.
204
CONOSCENZA DELLA VETTURA
SICUREZZAAVVIAMENTO EGUIDA
SPIE E
MESSAGGI DI AVVISO
IN
EMERGENZAMANUTENZIONE E GUIDADATI TECNICI
INDICE

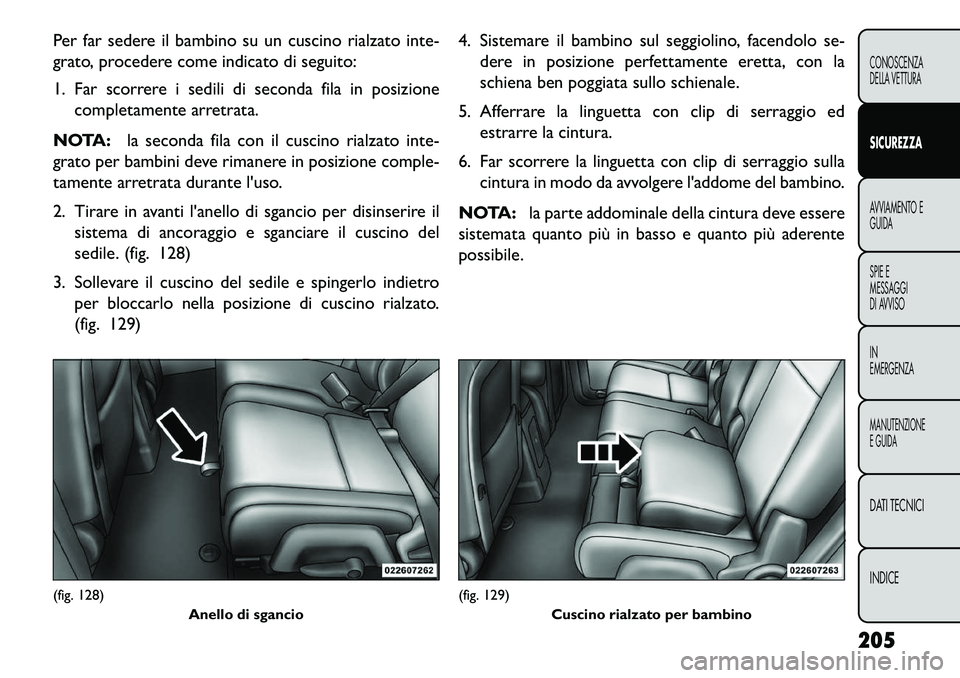

Per far sedere il bambino su un cuscino rialzato inte-
grato, procedere come indicato di seguito:
1. Far scorrere i sedili di seconda fila in posizionecompletamente arretrata.
NOTA: la seconda fila con il cuscino rialzato inte-
grato per bambini deve rimanere in posizione comple-
tamente arretrata durante l'uso.
2. Tirare in avanti l'anello di sgancio per disinserire il
sistema di ancoraggio e sganciare il cuscino del
sedile. (fig. 128)
3. Sollevare il cuscino del sedile e spingerlo indietro per bloccarlo nella posizione di cuscino rialzato.
(fig. 129) 4. Sistemare il bambino sul seggiolino, facendolo se-
dere in posizione perfettamente eretta, con la
schiena ben poggiata sullo schienale.
5. Afferrare la linguetta con clip di serraggio ed estrarre la cintura.
6. Far scorrere la linguetta con clip di serraggio sulla cintura in modo da avvolgere l'addome del bambino.
NOTA: la parte addominale della cintura deve essere
sistemata quanto più in basso e quanto più aderente
possibile.(fig. 128) Anello di sgancio
(fig. 129)Cuscino rialzato per bambino
205
CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZAMANUTENZIONE
E GUIDADATI TECNICI
INDICE

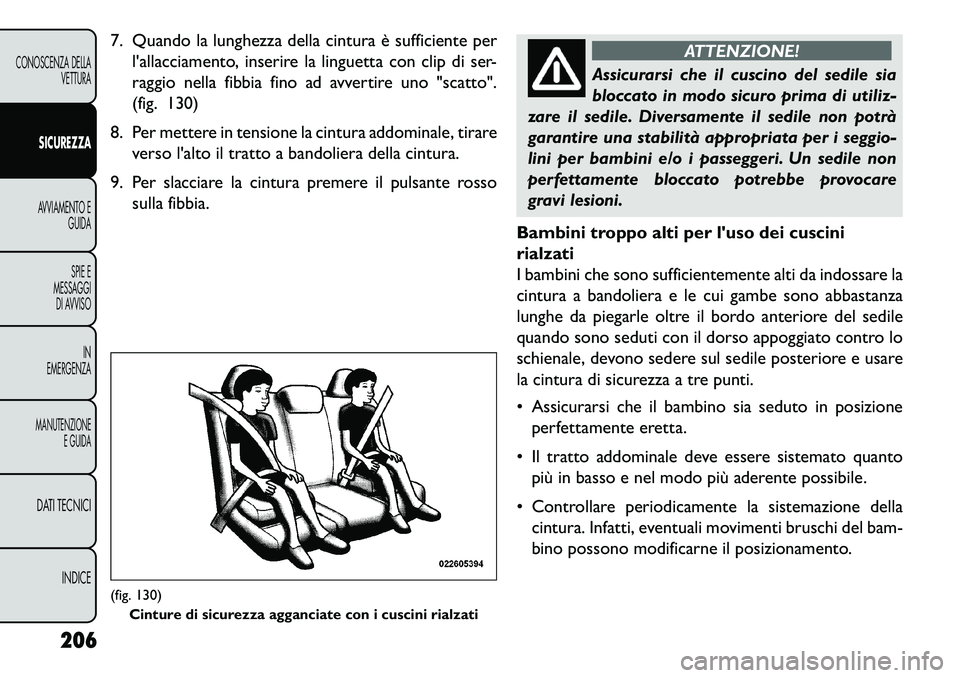

7. Quando la lunghezza della cintura è sufficiente perl'allacciamento, inserire la linguetta con clip di ser-
raggio nella fibbia fino ad avvertire uno "scatto".
(fig. 130)
8. Per mettere in tensione la cintura addominale, tirare verso l'alto il tratto a bandoliera della cintura.
9. Per slacciare la cintura premere il pulsante rosso sulla fibbia.
ATTENZIONE!
Assicurarsi che il cuscino del sedile sia
bloc
cato in modo sicuro prima di utiliz-
zare il sedile. Diversamente il sedile non potrà
garantire una stabilità appropriata per i seggio-
lini per bambini e/o i passeggeri. Un sedile non
perfettamente bloccato potrebbe provocare
gravi lesioni.
Bambini troppo alti per l'uso dei cuscini
rialzati
I bambini che sono sufficientemente alti da indossare la
cintura a bandoliera e le cui gambe sono abbastanza
lunghe da piegarle oltre il bordo anteriore del sedile
quando sono seduti con il dorso appoggiato contro lo
schienale, devono sedere sul sedile posteriore e usare
la cintura di sicurezza a tre punti.
 Assicurarsi che il bambino sia seduto in posizione perfettamente eretta.
 Il tratto addominale deve essere sistemato quanto più in basso e nel modo più aderente possibile.
 Controllare periodicamente la sistemazione della cintura. Infatti, eventuali movimenti bruschi del bam-
bino possono modificarne il posizionamento.
(fig. 130) Cinture di sicurezza agganciate con i cuscini rialzati
206
CONOSCENZA DELLA VETTURA
SICUREZZAAVVIAMENTO EGUIDA
SPIE E
MESSAGGI DI AVVISO
IN
EMERGENZAMANUTENZIONE E GUIDADATI TECNICI
INDICE

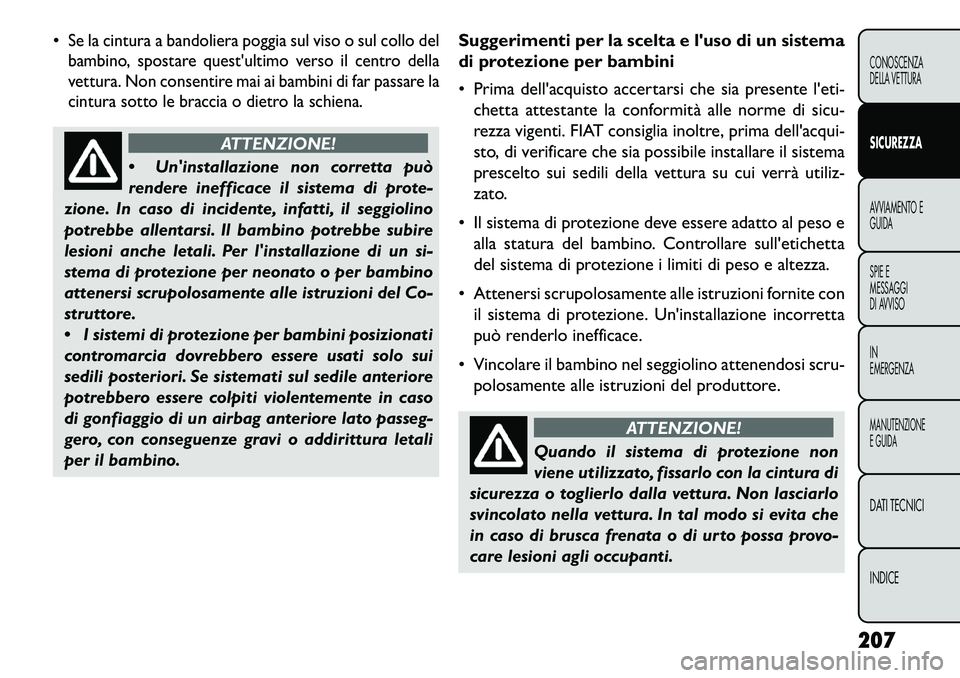

Se la cintura a bandoliera poggia sul viso o sul collo del
bambino, spostare quest'ultimo verso il centro della
vettura. Non consentire mai ai bambini di far passare la
cintura sotto le braccia o dietro la schiena.
ATTENZIONE!
 Un'ins
tallazione non corretta può
rendere inefficace il sistema di prote-
zione. In caso di incidente, infatti, il seggiolino
potrebbe allentarsi. Il bambino potrebbe subire
lesioni anche letali. Per l'installazione di un si-
stema di protezione per neonato o per bambino
attenersi scrupolosamente alle istruzioni del Co-
struttore.
 I sistemi di protezione per bambini posizionati
contromarcia dovrebbero essere usati solo sui
sedili posteriori. Se sistemati sul sedile anteriore
potrebbero essere colpiti violentemente in caso
di gonfiaggio di un airbag anteriore lato passeg-
gero, con conseguenze gravi o addirittura letali
per il bambino. Suggerimenti per la scelta e l'uso di un sistema
di protezione per bambini
 Prima dell'acquisto accertarsi che sia presente l'eti-
chetta attestante la conformità alle norme di sicu-
rezza vigenti. FIAT consiglia inoltre, prima dell'acqui-
sto, di verificare che sia possibile installare il sistema
prescelto sui sedili della vettura su cui verrà utiliz-
zato.
 Il sistema di protezione deve essere adatto al peso e alla statura del bambino. Controllare sull'etichetta
del sistema di protezione i limiti di peso e altezza.
 Attenersi scrupolosamente alle istruzioni fornite con il sistema di protezione. Un'installazione incorretta
può renderlo inefficace.
 Vincolare il bambino nel seggiolino attenendosi scru- polosamente alle istruzioni del produttore.
ATTENZIONE!
Quando il sistema di protezione non
vi
ene utilizzato, fissarlo con la cintura di
sicurezza o toglierlo dalla vettura. Non lasciarlo
svincolato nella vettura. In tal modo si evita che
in caso di brusca frenata o di urto possa provo-
care lesioni agli occupanti.
207
CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZAMANUTENZIONE
E GUIDADATI TECNICI
INDICE

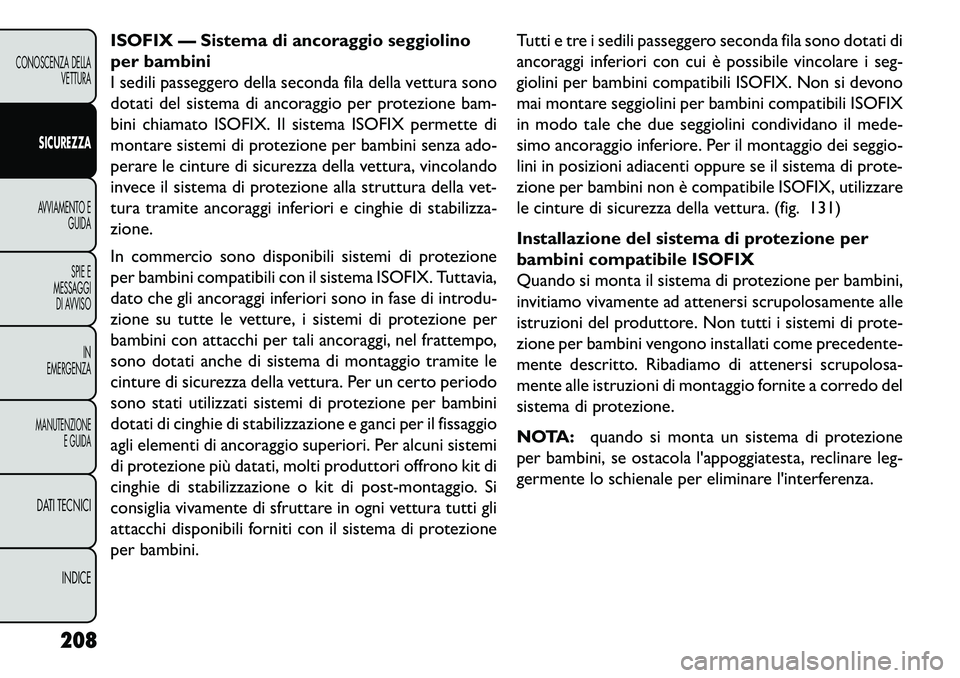

ISOFIX — Sistema di ancoraggio seggiolino
per bambini
I sedili passeggero della seconda fila della vettura sono
dotati del sistema di ancoraggio per protezione bam-
bini chiamato ISOFIX. Il sistema ISOFIX permette di
montare sistemi di protezione per bambini senza ado-
perare le cinture di sicurezza della vettura, vincolando
invece il sistema di protezione alla struttura della vet-
tura tramite ancoraggi inferiori e cinghie di stabilizza-
zione.
In commercio sono disponibili sistemi di protezione
per bambini compatibili con il sistema ISOFIX. Tuttavia,
dato che gli ancoraggi inferiori sono in fase di introdu-
zione su tutte le vetture, i sistemi di protezione per
bambini con attacchi per tali ancoraggi, nel frattempo,
sono dotati anche di sistema di montaggio tramite le
cinture di sicurezza della vettura. Per un certo periodo
sono stati utilizzati sistemi di protezione per bambini
dotati di cinghie di stabilizzazione e ganci per il fissaggio
agli elementi di ancoraggio superiori. Per alcuni sistemi
di protezione più datati, molti produttori offrono kit di
cinghie di stabilizzazione o kit di post-montaggio. Si
consiglia vivamente di sfruttare in ogni vettura tutti gli
attacchi disponibili forniti con il sistema di protezione
per bambini.Tutti e tre i sedili passeggero seconda fila sono dotati di
ancoraggi inferiori con cui è possibile vincolare i seg-
giolini per bambini compatibili ISOFIX. Non si devono
mai montare seggiolini per bambini compatibili ISOFIX
in modo tale che due seggiolini condividano il mede-
simo ancoraggio inferiore. Per il montaggio dei seggio-
lini in posizioni adiacenti oppure se il sistema di prote-
zione per bambini non è compatibile ISOFIX, utilizzare
le cinture di sicurezza della vettura. (fig. 131)
Installazione del sistema di protezione per
bambini compatibile ISOFIX
Quando si monta il sistema di protezione per bambini,
invitiamo vivamente ad attenersi scrupolosamente alle
istruzioni del produttore. Non tutti i sistemi di prote-
zione per bambini vengono installati come precedente-
mente descritto. Ribadiamo di attenersi scrupolosa-
mente alle istruzioni di montaggio fornite a corredo del
sistema di protezione.
NOTA:
quando si monta un sistema di protezione
per bambini, se ostacola l'appoggiatesta, reclinare leg-
germente lo schienale per eliminare l'interferenza.
208
CONOSCENZA DELLA VETTURA
SICUREZZAAVVIAMENTO EGUIDA
SPIE E
MESSAGGI DI AVVISO
IN
EMERGENZAMANUTENZIONE E GUIDADATI TECNICI
INDICE

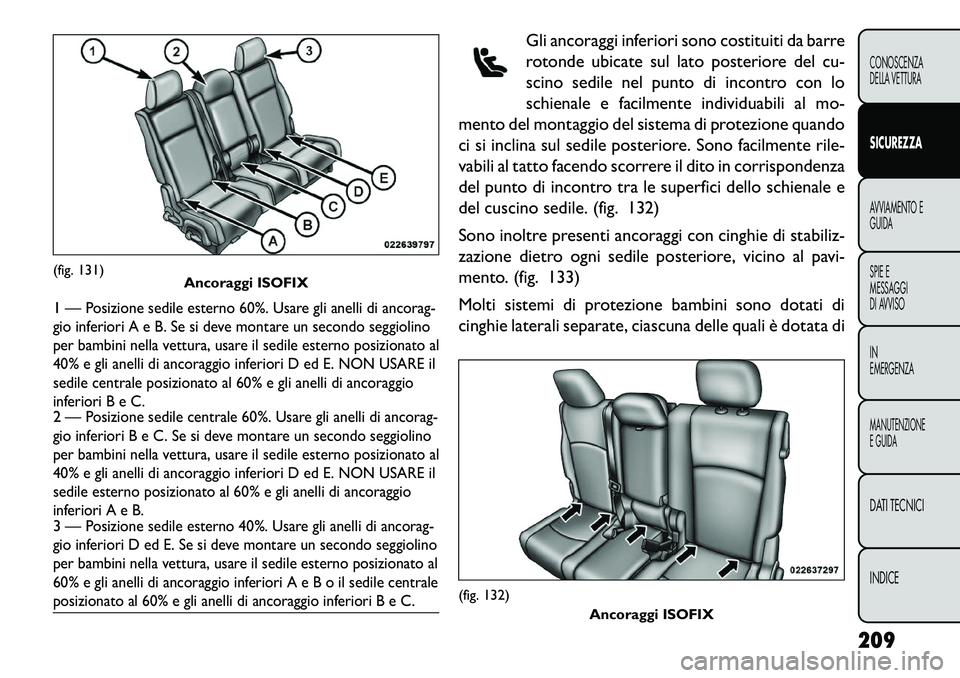

Gli ancoraggi inferiori sono costituiti da barre
rotonde ubicate sul lato posteriore del cu-
scino sedile nel punto di incontro con lo
schienale e facilmente individuabili al mo-
mento del montaggio del sistema di protezione quando
ci si inclina sul sedile posteriore. Sono facilmente rile-
vabili al tatto facendo scorrere il dito in corrispondenza
del punto di incontro tra le superfici dello schienale e
del cuscino sedile. (fig. 132)

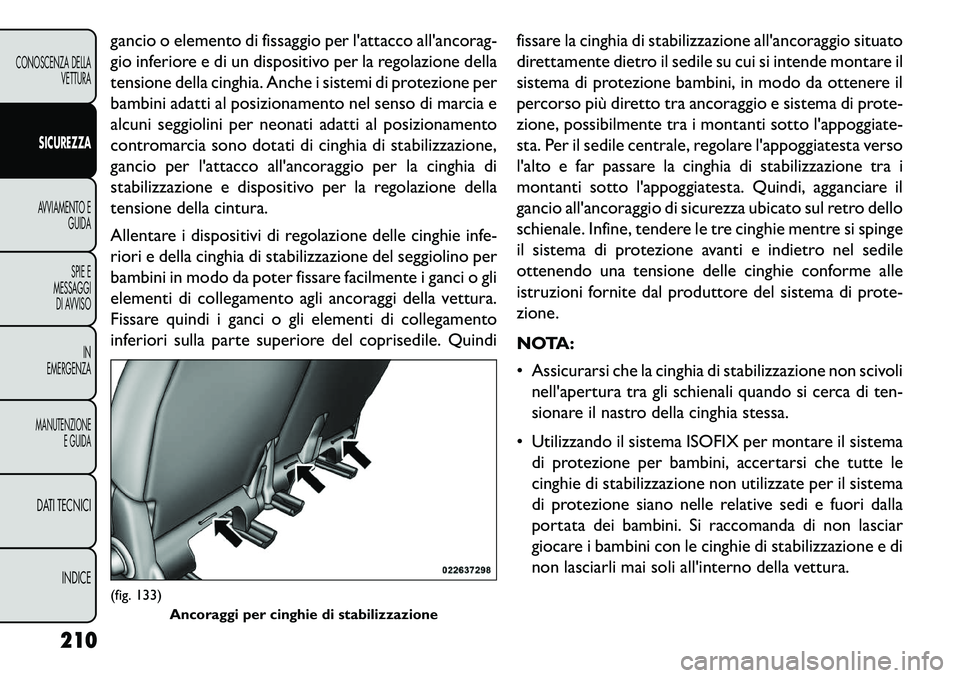

Sono inoltre presenti ancoraggi con cinghie di stabiliz-
zazione dietro ogni sedile posteriore, vicino al pavi-
mento. (fig. 133)
Molti sistemi di protezione bambini sono dotati di
cinghie laterali separate, ciascuna delle quali è dotata di
(fig. 131) Ancoraggi ISOFIX1 —
Posizione sedile esterno 60%. Usare gli anelli di ancorag-
gio inferiori A e B. Se si deve montare un secondo seggiolino
per bambini nella vettura, usare il sedile esterno posizionato al
40% e gli anelli di ancoraggio inferiori D ed E. NON USARE il
sedile centrale posizionato al 60% e gli anelli di ancoraggio
inferiori B e C.
2 —
Posizione sedile centrale 60%. Usare gli anelli di ancorag-
gio inferiori B e C. Se si deve montare un secondo seggiolino
per bambini nella vettura, usare il sedile esterno posizionato al
40% e gli anelli di ancoraggio inferiori D ed E. NON USARE il
sedile esterno posizionato al 60% e gli anelli di ancoraggio
inferiori A e B.
3 —
Posizione sedile esterno 40%. Usare gli anelli di ancorag-
gio inferiori D ed E. Se si deve montare un secondo seggiolino
per bambini nella vettura, usare il sedile esterno posizionato al
60% e gli anelli di ancoraggio inferiori A e B o il sedile centrale
posizionato al 60% e gli anelli di ancoraggio inferiori B e C.
(fig. 132)
Ancoraggi ISOFIX
209
CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZAMANUTENZIONE
E GUIDADATI TECNICI
INDICE

gancio o elemento di fissaggio per l'attacco all'ancorag-
gio inferiore e di un dispositivo per la regolazione della
tensione della cinghia. Anche i sistemi di protezione per
bambini adatti al posizionamento nel senso di marcia e
alcuni seggiolini per neonati adatti al posizionamento
contromarcia sono dotati di cinghia di stabilizzazione,
gancio per l'attacco all'ancoraggio per la cinghia di
stabilizzazione e dispositivo per la regolazione della
tensione della cintura.
Allentare i dispositivi di regolazione delle cinghie infe-
riori e della cinghia di stabilizzazione del seggiolino per
bambini in modo da poter fissare facilmente i ganci o gli
elementi di collegamento agli ancoraggi della vettura.
Fissare quindi i ganci o gli elementi di collegamento
inferiori sulla parte superiore del coprisedile. Quindifissare la cinghia di stabilizzazione all'ancoraggio situato
direttamente dietro il sedile su cui si intende montare il
sistema di protezione bambini, in modo da ottenere il
percorso più diretto tra ancoraggio e sistema di prote-
zione, possibilmente tra i montanti sotto l'appoggiate-
sta. Per il sedile centrale, regolare l'appoggiatesta verso
l'alto e far passare la cinghia di stabilizzazione tra i
montanti sotto l'appoggiatesta. Quindi, agganciare il
gancio all'ancoraggio di sicurezza ubicato sul retro dello
schienale. Infine, tendere le tre cinghie mentre si spinge
il sistema di protezione avanti e indietro nel sedile
ottenendo una tensione delle cinghie conforme alle
istruzioni fornite dal produttore del sistema di prote-
zione.
NOTA:
 Assicurarsi che la cinghia di stabilizzazione non scivoli
nell'apertura tra gli schienali quando si cerca di ten-
sionare il nastro della cinghia stessa.
 Utilizzando il sistema ISOFIX per montare il sistema di protezione per bambini, accertarsi che tutte le
cinghie di stabilizzazione non utilizzate per il sistema
di protezione siano nelle relative sedi e fuori dalla
portata dei bambini. Si raccomanda di non lasciar
giocare i bambini con le cinghie di stabilizzazione e di
non lasciarli mai soli all'interno della vettura.(fig. 133) Ancoraggi per cinghie di stabilizzazione
210
CONOSCENZA DELLA VETTURA
SICUREZZAAVVIAMENTO EGUIDA
SPIE E
MESSAGGI DI AVVISO
IN
EMERGENZAMANUTENZIONE E GUIDADATI TECNICI
INDICE
