2013 FIAT FREEMONT Libretto Uso Manutenzione (in Italian)

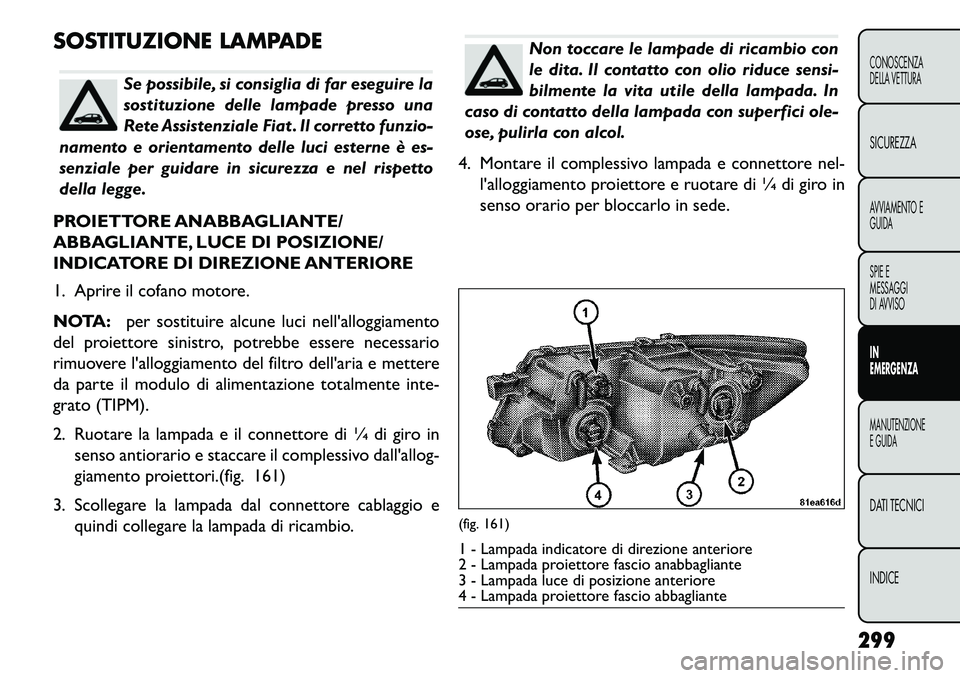

SOSTITUZIONE LAMPADE
Se possibile, si consiglia di far eseguire la
sostituzione delle lampade presso una
Rete Assistenziale Fiat . Il corretto funzio-
namento e orientamento delle luci esterne è es-
senziale per guidare in sicurezza e nel rispetto
della legge.
PROIETTORE ANABBAGLIANTE/
ABBAGLIANTE, LUCE DI POSIZIONE/
INDICATORE DI DIREZIONE ANTERIORE
1. Aprire il cofano motore.
NOTA: per sostituire alcune luci nell'alloggiamento
del proiettore sinistro, potrebbe essere necessario
rimuovere l'alloggiamento del filtro dell'aria e mettere
da parte il modulo di alimentazione totalmente inte-
grato (TIPM).
2. Ruotare la lampada e il connettore di ¼ di giro in
senso antiorario e staccare il complessivo dall'allog-
giamento proiettori.(fig. 161)
3. Scollegare la lampada dal connettore cablaggio e quindi collegare la lampada di ricambio.
Non toccare le lampade di ricambio con
le dita. Il contatto con olio riduce sensi-
bilmente la vita utile della lampada. In
caso di contatto della lampada con superfici ole-
ose, pulirla con alcol.
4. Montare il complessivo lampada e connettore nel- l'alloggiamento proiettore e ruotare di ¼ di giro in
senso orario per bloccarlo in sede.
(fig. 161)1 - Lampada indicatore di direzione anteriore
2 - Lampada proiettore fascio anabbagliante
3 - Lampada luce di posizione anteriore
4 - Lampada proiettore fascio abbagliante
299
CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZAMANUTENZIONE
E GUIDADATI TECNICI
INDICE

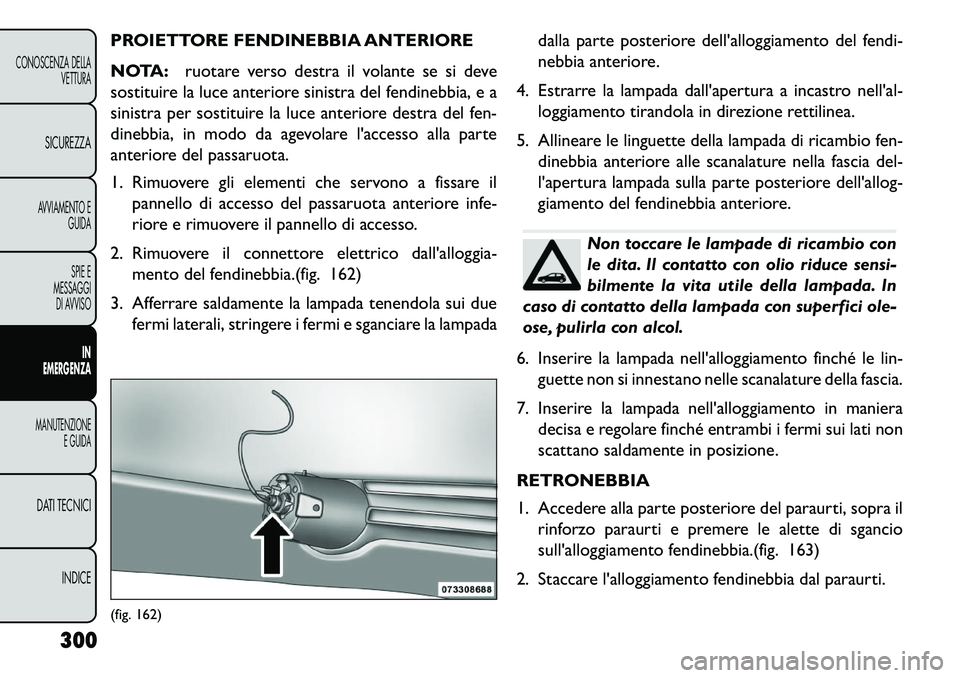

PROIETTORE FENDINEBBIA ANTERIORE
NOTA:ruotare verso destra il volante se si deve
sostituire la luce anteriore sinistra del fendinebbia, e a
sinistra per sostituire la luce anteriore destra del fen-
dinebbia, in modo da agevolare l'accesso alla parte
anteriore del passaruota.
1. Rimuovere gli elementi che servono a fissare il pannello di accesso del passaruota anteriore infe-
riore e rimuovere il pannello di accesso.
2. Rimuovere il connettore elettrico dall'alloggia- mento del fendinebbia.(fig. 162)
3. Afferrare saldamente la lampada tenendola sui due fermi laterali, stringere i fermi e sganciare la lampada dalla parte posteriore dell'alloggiamento del fendi-
nebbia anteriore.
4. Estrarre la lampada dall'apertura a incastro nell'al- loggiamento tirandola in direzione rettilinea.
5. Allineare le linguette della lampada di ricambio fen- dinebbia anteriore alle scanalature nella fascia del-
l'apertura lampada sulla parte posteriore dell'allog-
giamento del fendinebbia anteriore.
Non toccare le lampade di ricambio con
le dita. Il contatto con olio riduce sensi-
bilmente la vita utile della lampada. In
caso di contatto della lampada con superfici ole-
ose, pulirla con alcol.
6. Inserire la lampada nell'alloggiamento finché le lin- guette non si innestano nelle scanalature della fascia.
7. Inserire la lampada nell'alloggiamento in maniera decisa e regolare finché entrambi i fermi sui lati non
scattano saldamente in posizione.
RETRONEBBIA
1. Accedere alla parte posteriore del paraurti, sopra il rinforzo paraurti e premere le alette di sgancio
sull'alloggiamento fendinebbia.(fig. 163)
2. Staccare l'alloggiamento fendinebbia dal paraurti.
(fig. 162)
300
CONOSCENZA DELLA VETTURA
SICUREZZAAVVIAMENTO EGUIDA
SPIE E
MESSAGGI DI AVVISO
IN
EMERGENZAMANUTENZIONE E GUIDADATI TECNICI
INDICE

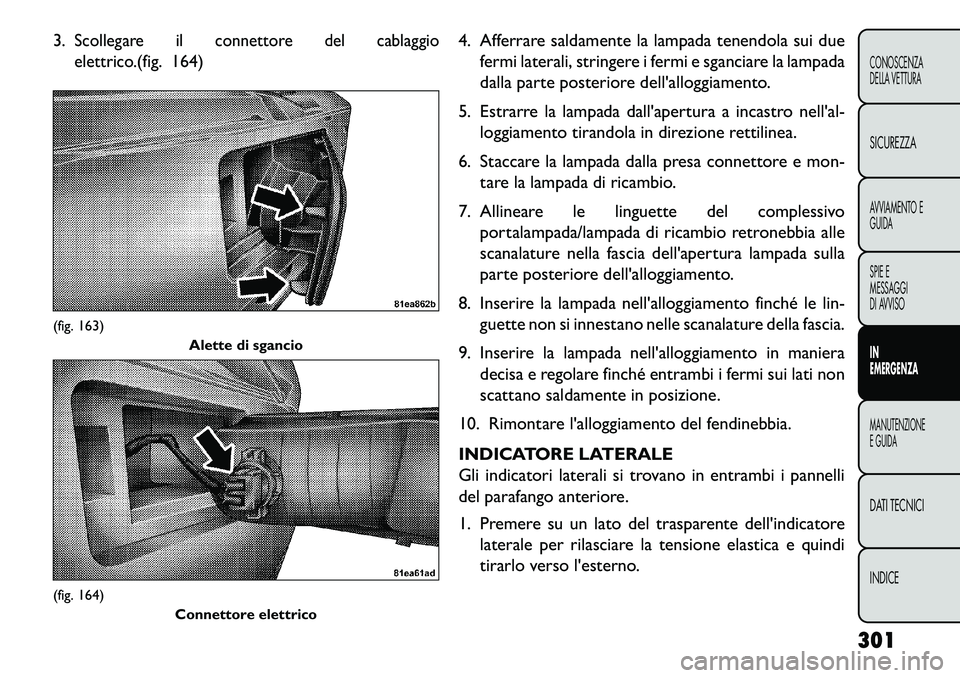

3.
Scollegare il connettore del cablaggio
elettrico.
(fig. 164) 4. Afferrare saldamente la lampada tenendola sui due
fermi laterali, stringere i fermi e sganciare la lampada
dalla parte posteriore dell'alloggiamento.
5. Estrarre la lampada dall'apertura a incastro nell'al- loggiamento tirandola in direzione rettilinea.
6. Staccare la lampada dalla presa connettore e mon- tare la lampada di ricambio.
7. Allineare le linguette del complessivo portalampada/lampada di ricambio retronebbia alle
scanalature nella fascia dell'apertura lampada sulla
parte posteriore dell'alloggiamento.
8. Inserire la lampada nell'alloggiamento finché le lin- guette non si innestano nelle scanalature della fascia.
9. Inserire la lampada nell'alloggiamento in maniera decisa e regolare finché entrambi i fermi sui lati non
scattano saldamente in posizione.
10. Rimontare l'alloggiamento del fendinebbia.
INDICATORE LATERALE
Gli indicatori laterali si trovano in entrambi i pannelli
del parafango anteriore.
1. Premere su un lato del trasparente dell'indicatore laterale per rilasciare la tensione elastica e quindi
tirarlo verso l'esterno.
(fig. 163) Alette di sgancio(fig. 164)
Connettore elettrico
301
CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZAMANUTENZIONE
E GUIDADATI TECNICI
INDICE

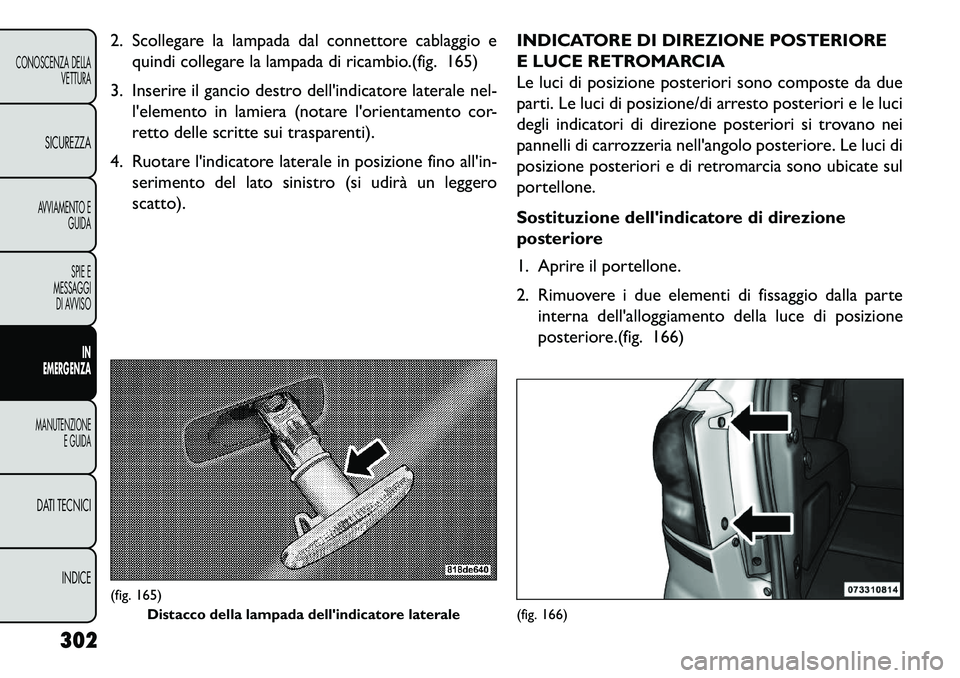

2. Scollegare la lampada dal connettore cablaggio equindi collegare la lampada di ricambio.(fig. 165)
3. Inserire il gancio destro dell'indicatore laterale nel- l'elemento in lamiera (notare l'orientamento cor-
retto delle scritte sui trasparenti).
4. Ruotare l'indicatore laterale in posizione fino all'in- serimento del lato sinistro (si udirà un leggero
scatto). INDICATORE DI DIREZIONE POSTERIORE
E LUCE RETROMARCIA
Le luci di posizione posteriori sono composte da due
parti. Le luci di posizione/di arresto posteriori e le luci
degli indicatori di direzione posteriori si trovano nei
pannelli di carrozzeria nell'angolo posteriore. Le luci di
posizione posteriori e di retromarcia sono ubicate sul
portellone.
Sostituzione dell'indicatore di direzione
posteriore
1. Aprire il portellone.
2. Rimuovere i due elementi di fissaggio dalla parte
interna dell'alloggiamento della luce di posizione
posteriore.(fig. 166)(fig. 165) Distacco della lampada dell'indicatore laterale
(fig. 166)
302
CONOSCENZA DELLA VETTURA
SICUREZZAAVVIAMENTO EGUIDA
SPIE E
MESSAGGI DI AVVISO
IN
EMERGENZAMANUTENZIONE E GUIDADATI TECNICI
INDICE

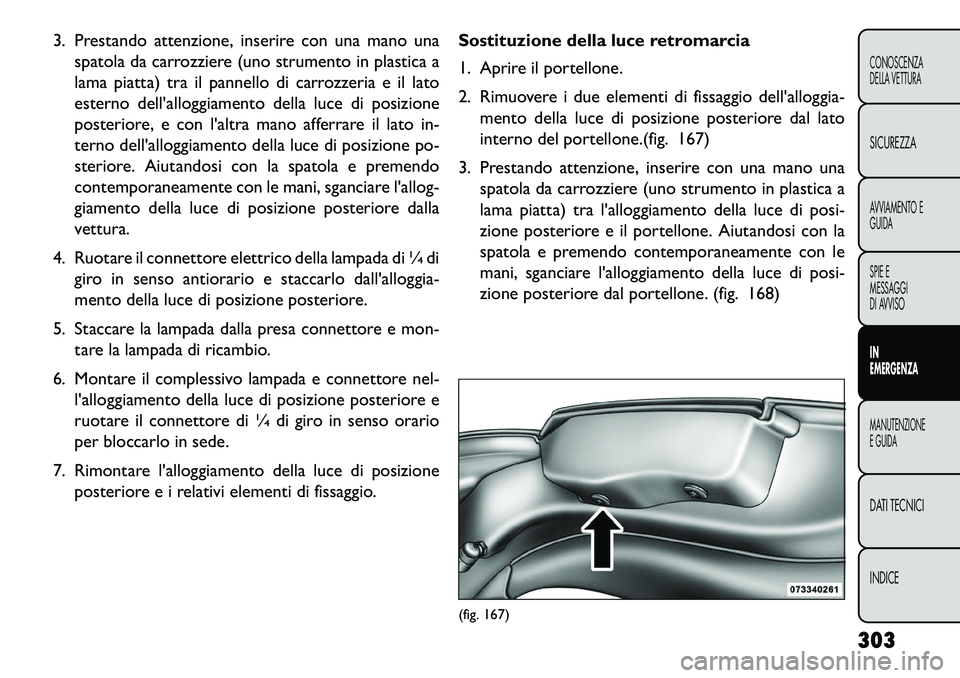

3. Prestando attenzione, inserire con una mano unaspatola da carrozziere (uno strumento in plastica a
lama piatta) tra il pannello di carrozzeria e il lato
esterno dell'alloggiamento della luce di posizione
posteriore, e con l'altra mano afferrare il lato in-
terno dell'alloggiamento della luce di posizione po-
steriore. Aiutandosi con la spatola e premendo
contemporaneamente con le mani, sganciare l'allog-
giamento della luce di posizione posteriore dalla
vettura.
4. Ruotare il connettore elettrico della lampada di ¼ di giro in senso antiorario e staccarlo dall'alloggia-
mento della luce di posizione posteriore.
5. Staccare la lampada dalla presa connettore e mon- tare la lampada di ricambio.
6. Montare il complessivo lampada e connettore nel- l'alloggiamento della luce di posizione posteriore e
ruotare il connettore di ¼ di giro in senso orario
per bloccarlo in sede.
7. Rimontare l'alloggiamento della luce di posizione posteriore e i relativi elementi di fissaggio. Sostituzione della luce retromarcia
1. Aprire il portellone.
2. Rimuovere i due elementi di fissaggio dell'alloggia-
mento della luce di posizione posteriore dal lato
interno del portellone.(fig. 167)
3. Prestando attenzione, inserire con una mano una spatola da carrozziere (uno strumento in plastica a
lama piatta) tra l'alloggiamento della luce di posi-
zione posteriore e il portellone. Aiutandosi con la
spatola e premendo contemporaneamente con le
mani, sganciare l'alloggiamento della luce di posi-
zione posteriore dal portellone. (fig. 168)
(fig. 167)
303
CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZAMANUTENZIONE
E GUIDADATI TECNICI
INDICE

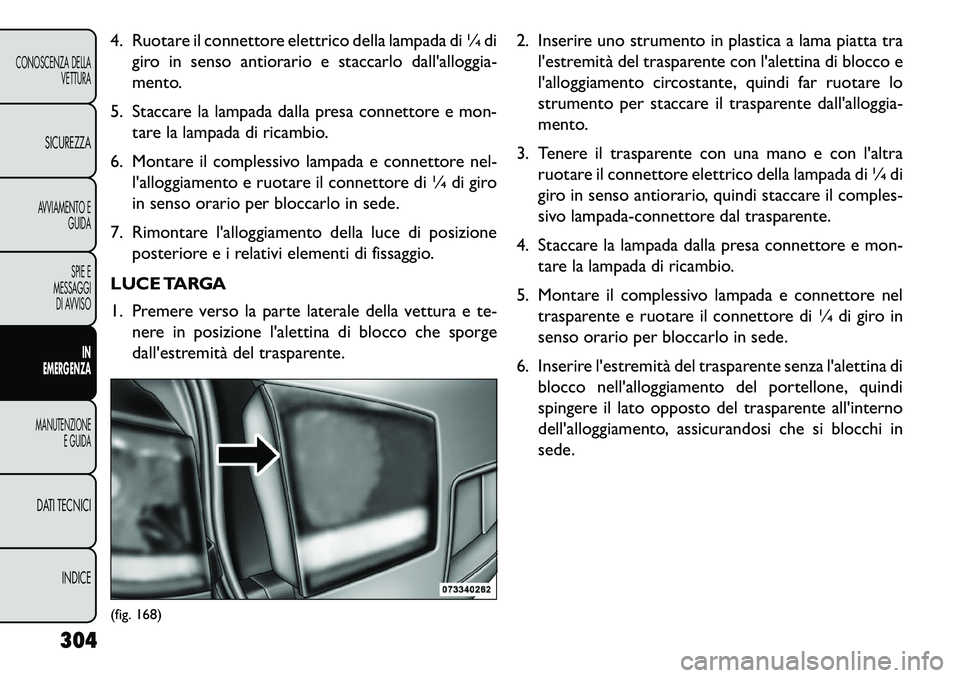

4. Ruotare il connettore elettrico della lampada di ¼ digiro in senso antiorario e staccarlo dall'alloggia-
mento.
5. Staccare la lampada dalla presa connettore e mon- tare la lampada di ricambio.
6. Montare il complessivo lampada e connettore nel- l'alloggiamento e ruotare il connettore di ¼ di giro
in senso orario per bloccarlo in sede.
7. Rimontare l'alloggiamento della luce di posizione posteriore e i relativi elementi di fissaggio.
LUCE TARGA
1. Premere verso la parte laterale della vettura e te- nere in posizione l'alettina di blocco che sporge
dall'estremità del trasparente. 2. Inserire uno strumento in plastica a lama piatta tra
l'estremità del trasparente con l'alettina di blocco e
l'alloggiamento circostante, quindi far ruotare lo
strumento per staccare il trasparente dall'alloggia-
mento.
3. Tenere il trasparente con una mano e con l'altra ruotare il connettore elettrico della lampada di ¼ di
giro in senso antiorario, quindi staccare il comples-
sivo lampada-connettore dal trasparente.
4. Staccare la lampada dalla presa connettore e mon- tare la lampada di ricambio.
5. Montare il complessivo lampada e connettore nel trasparente e ruotare il connettore di ¼ di giro in
senso orario per bloccarlo in sede.
6. Inserire l'estremità del trasparente senza l'alettina di blocco nell'alloggiamento del portellone, quindi
spingere il lato opposto del trasparente all'interno
dell'alloggiamento, assicurandosi che si blocchi in
sede.(fig. 168)
304
CONOSCENZA DELLA VETTURA
SICUREZZAAVVIAMENTO EGUIDA
SPIE E
MESSAGGI DI AVVISO
IN
EMERGENZAMANUTENZIONE E GUIDADATI TECNICI
INDICE

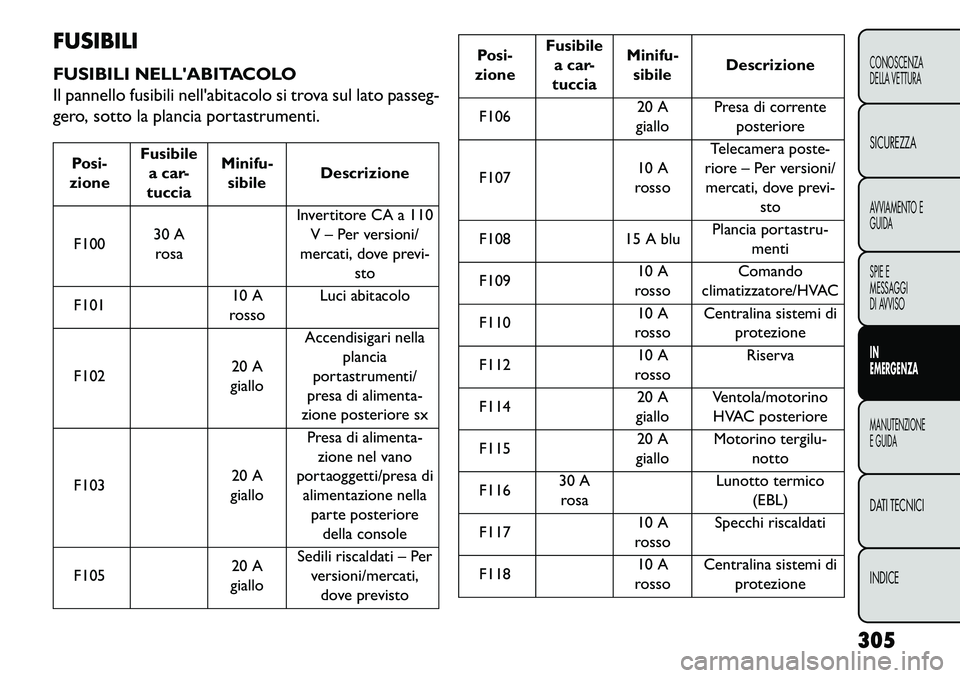

FUSIBILI
FUSIBILI NELL'ABITACOLO
Il pannello fusibili nell'abitacolo si trova sul lato passeg-
gero, sotto la plancia portastrumenti.
Posi-
zione Fusibile
a car-
tuccia Minifu-
sibile Descrizione
F100 30 A
rosa Invertitore CA a 110
V – Per versioni/
mercati, dove previ-
sto
F101 10 A
rosso Luci abitacolo
F102 20 A
giallo Accendisigari nella
plancia
portastrumenti/
presa di alimenta-
zione posteriore sx
F103 20 A
giallo Presa di alimenta-
zione nel vano
portaoggetti/presa di alimentazione nella parte posteriore della console
F105 20 A
giallo Sedili riscaldati – Per
versioni/mercati,dove previsto
Posi-
zione Fusibile
a car-
tuccia Minifu-
sibile Descrizione
F106 20 A
giallo Presa di corrente
posteriore
F107 10 A
rosso Telecamera poste-
riore – Per versioni/ mercati, dove previ- sto
F108 15 A bluPlancia portastru-
menti
F109 10 A
rosso Comando
climatizzatore/HVAC
F110 10 A
rosso Centralina sistemi di
protezione
F112 10 A
rosso Riserva
F114 20 A
giallo Ventola/motorino
HVAC posteriore
F115 20 A
giallo Motorino tergilu-
notto
F116 30 A
rosa Lunotto termico
(EBL)
F117 10 A
rosso Specchi riscaldati
F118 10 A
rosso Centralina sistemi di
protezione
305
CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZAMANUTENZIONE
E GUIDADATI TECNICI
INDICE

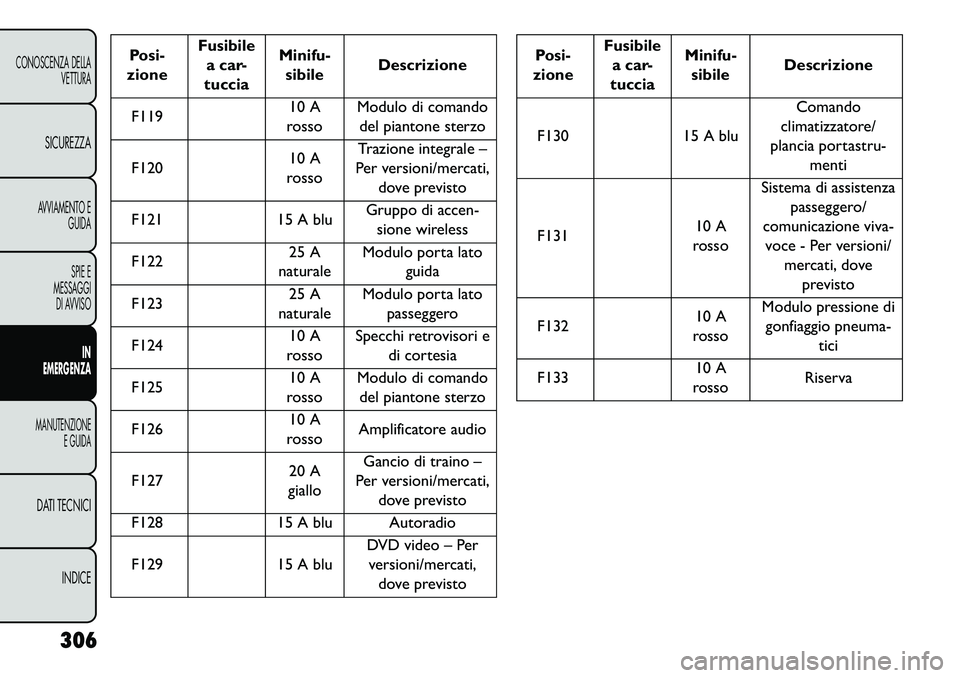

Posi-
zione Fusibile
a car-
tuccia Minifu-
sibile Descrizione
F119 10 A
rosso Modulo di comando
del piantone sterzo
F120 10 A
rosso Trazione integrale –
Per versioni/mercati, dove previsto
F121 15 A blu Gruppo di accen-
sione wireless
F122 25 A
naturale Modulo porta lato
guida
F123 25 A
naturale Modulo porta lato
passeggero
F124 10 A
rosso Specchi retrovisori e
di cortesia
F125 10 A
rosso Modulo di comando
del piantone sterzo
F126 10 A
rosso Amplificatore audio
F127 20 A
giallo Gancio di traino –
Per versioni/mercati, dove previsto
F128 15 A blu Autoradio
F129 15 A bluDVD video – Per
versioni/mercati, dove previsto
Posi-
zione Fusibile
a car-
tuccia Minifu-
sibile Descrizione
F130 15 A bluComando
climatizzatore/
plancia portastru- menti
F131 10 A
rosso Sistema di assistenza
passeggero/
comunicazione viva-
voce - Per versioni/ mercati, doveprevisto
F132 10 A
rosso Modulo pressione di
gonfiaggio pneuma-
tici
F133 10 A
rosso Riserva
