2013 FIAT FREEMONT Libretto Uso Manutenzione (in Italian)

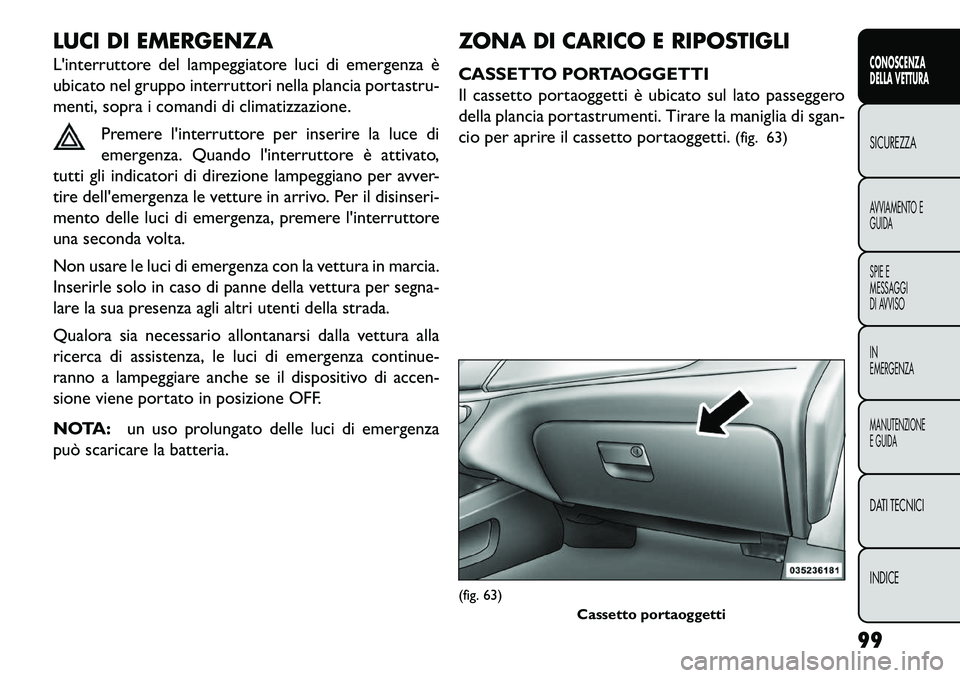

LUCI DI EMERGENZA
L'interruttore del lampeggiatore luci di emergenza è
ubicato nel gruppo interruttori nella plancia portastru-
menti, sopra i comandi di climatizzazione.Premere l'interruttore per inserire la luce di
emergenza. Quando l'interruttore è attivato,
tutti gli indicatori di direzione lampeggiano per avver-
tire dell'emergenza le vetture in arrivo. Per il disinseri-
mento delle luci di emergenza, premere l'interruttore
una seconda volta.
Non usare le luci di emergenza con la vettura in marcia.
Inserirle solo in caso di panne della vettura per segna-
lare la sua presenza agli altri utenti della strada.
Qualora sia necessario allontanarsi dalla vettura alla
ricerca di assistenza, le luci di emergenza continue-
ranno a lampeggiare anche se il dispositivo di accen-
sione viene portato in posizione OFF.
NOTA: un uso prolungato delle luci di emergenza
può scaricare la batteria. ZONA DI CARICO E RIPOSTIGLI
CASSETTO PORTAOGGETTI
Il cassetto portaoggetti è ubicato sul lato passeggero
della plancia portastrumenti. Tirare la maniglia di sgan-
cio per aprire il cassetto portaoggetti.
(fig. 63)
(fig. 63)
Cassetto portaoggetti
99
CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZAMANUTENZIONE
E GUIDADATI TECNICI
INDICE

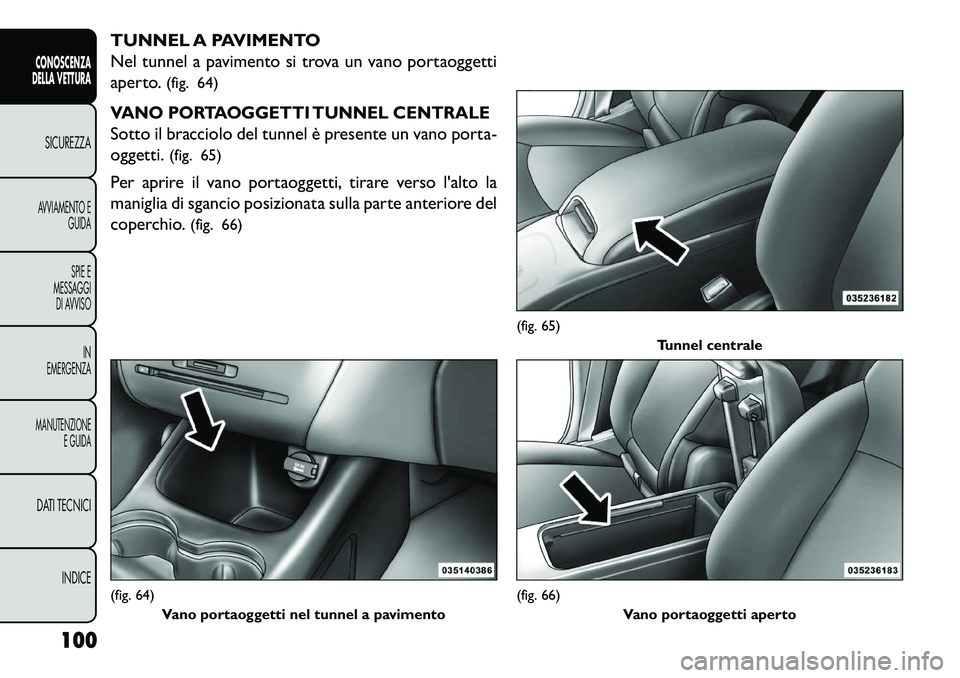

TUNNEL A PAVIMENTO
Nel tunnel a pavimento si trova un vano portaoggetti
aperto.(fig. 64)VANO PORTAOGGETTI TUNNEL CENTRALESotto il bracciolo del tunnel è presente un vano porta-
oggetti. (fig. 65)
Per aprire il vano portaoggetti, tirare verso l'alto la
maniglia di sgancio posizionata sulla parte anteriore del
coperchio. (fig. 66)(fig. 64)
Vano portaoggetti nel tunnel a pavimento
(fig. 65) Tunnel centrale(fig. 66)
Vano portaoggetti aperto
100
CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E GUIDA
SPIE E
MESSAGGI DI AVVISO
IN
EMERGENZAMANUTENZIONE E GUIDADATI TECNICI
INDICE

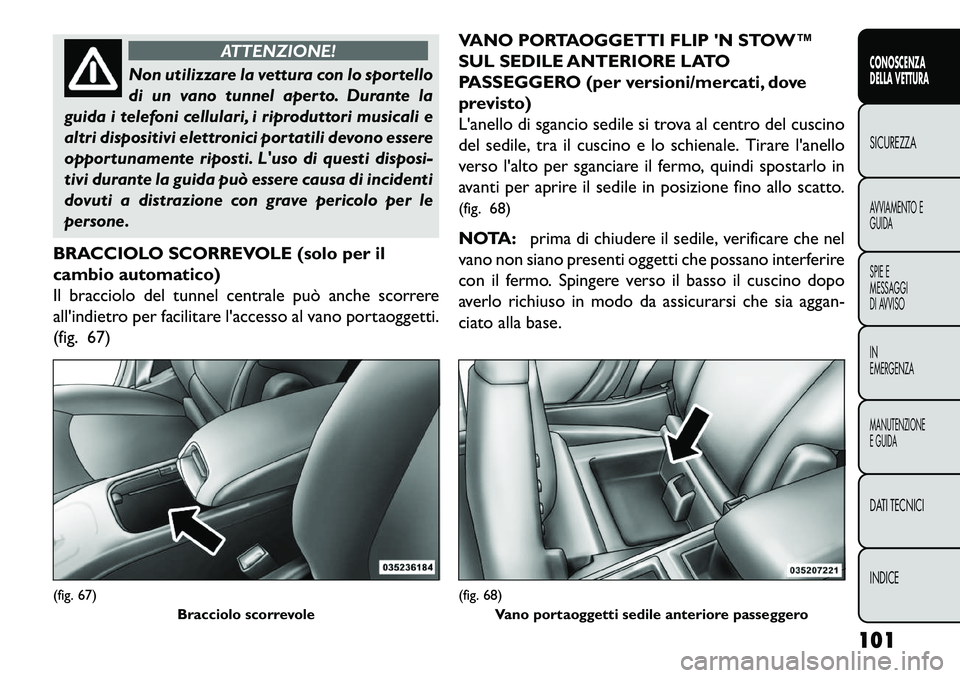

ATTENZIONE!
Non utilizzare la vettura con lo sportello
di
un vano tunnel aperto. Durante la
guida i telefoni cellulari, i riproduttori musicali e
altri dispositivi elettronici portatili devono essere
opportunamente riposti. L'uso di questi disposi-
tivi durante la guida può essere causa di incidenti
dovuti a distrazione con grave pericolo per le
persone.
BRACCIOLO SCORREVOLE (solo per il
cambio automatico)
Il bracciolo del tunnel centrale può anche scorrere
all'indietro per facilitare l'accesso al vano portaoggetti.
(fig. 67) VANO PORTAOGGETTI FLIP 'N STOW™
SUL SEDILE ANTERIORE LATO
PASSEGGERO (per versioni/mercati, dove
previsto)
L'anello di sgancio sedile si trova al centro del cuscino
del sedile, tra il cuscino e lo schienale. Tirare l'anello
verso l'alto per sganciare il fermo, quindi spostarlo in
avanti per aprire il sedile in posizione fino allo scatto.
(fig. 68)
NOTA:
prima di chiudere il sedile, verificare che nel
vano non siano presenti oggetti che possano interferire
con il fermo. Spingere verso il basso il cuscino dopo
averlo richiuso in modo da assicurarsi che sia aggan-
ciato alla base.
(fig. 67) Bracciolo scorrevole
(fig. 68)Vano portaoggetti sedile anteriore passeggero
101
CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZAMANUTENZIONE
E GUIDADATI TECNICI
INDICE

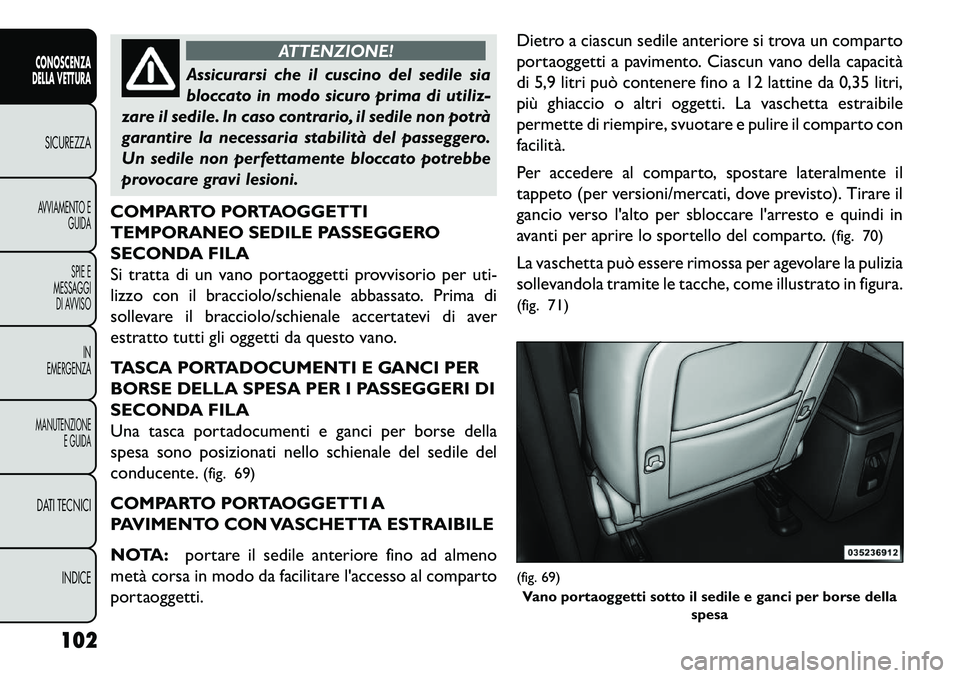

ATTENZIONE!
Assicurarsi che il cuscino del sedile sia
bloc
cato in modo sicuro prima di utiliz-
zare il sedile. In caso contrario, il sedile non potrà
garantire la necessaria stabilità del passeggero.
Un sedile non perfettamente bloccato potrebbe
provocare gravi lesioni.
COMPARTO PORTAOGGETTI
TEMPORANEO SEDILE PASSEGGERO
SECONDA FILA
Si tratta di un vano portaoggetti provvisorio per uti-
lizzo con il bracciolo/schienale abbassato. Prima di
sollevare il bracciolo/schienale accertatevi di aver
estratto tutti gli oggetti da questo vano.
TASCA PORTADOCUMENTI E GANCI PER
BORSE DELLA SPESA PER I PASSEGGERI DI
SECONDA FILA
Una tasca portadocumenti e ganci per borse della
spesa sono posizionati nello schienale del sedile del
conducente. (fig. 69)
COMPARTO PORTAOGGETTI A
PAVIMENTO CON VASCHETTA ESTRAIBILE
NOTA: portare il sedile anteriore fino ad almeno
metà corsa in modo da facilitare l'accesso al comparto
portaoggetti. Dietro a ciascun sedile anteriore si trova un comparto
portaoggetti a pavimento. Ciascun vano della capacità
di 5,9 litri può contenere fino a 12 lattine da 0,35 litri,
più ghiaccio o altri oggetti. La vaschetta estraibile
permette di riempire, svuotare e pulire il comparto con
facilità.
Per accedere al comparto, spostare lateralmente il
tappeto (per versioni/mercati, dove previsto). Tirare il
gancio verso l'alto per sbloccare l'arresto e quindi in
avanti per aprire lo sportello del comparto.
(fig. 70)
La vaschetta può essere rimossa per agevolare la pulizia
sollevandola tramite le tacche, come illustrato in figura.
(fig. 71)
(fig. 69) Vano portaoggetti sotto il sedile e ganci per borse della spesa
102
CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E GUIDA
SPIE E
MESSAGGI DI AVVISO
IN
EMERGENZAMANUTENZIONE E GUIDADATI TECNICI
INDICE

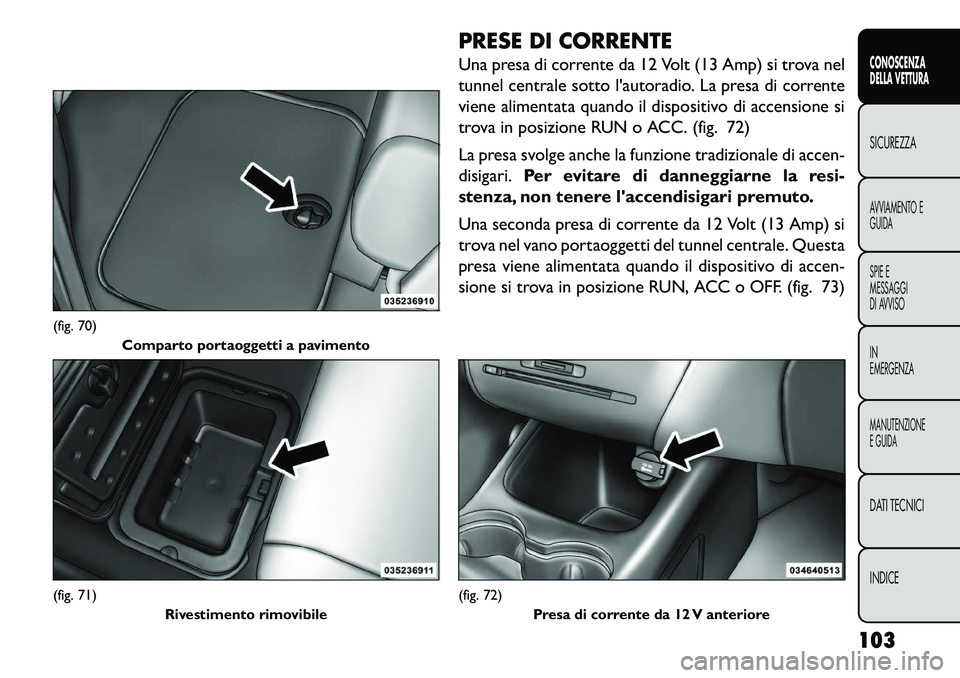

PRESE DI CORRENTE
Una presa di corrente da 12 Volt (13 Amp) si trova nel
tunnel centrale sotto l'autoradio. La presa di corrente
viene alimentata quando il dispositivo di accensione si
trova in posizione RUN o ACC. (fig. 72)
La presa svolge anche la funzione tradizionale di accen-
disigari.Per evitare di danneggiarne la resi-
stenza, non tenere l'accendisigari premuto.
Una seconda presa di corrente da 12 Volt (13 Amp) si
trova nel vano portaoggetti del tunnel centrale. Questa
presa viene alimentata quando il dispositivo di accen-
sione si trova in posizione RUN, ACC o OFF. (fig. 73)
(fig. 70) Comparto portaoggetti a pavimento(fig. 71)
Rivestimento rimovibile
(fig. 72)Presa di corrente da 12 V anteriore
103
CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZAMANUTENZIONE
E GUIDADATI TECNICI
INDICE

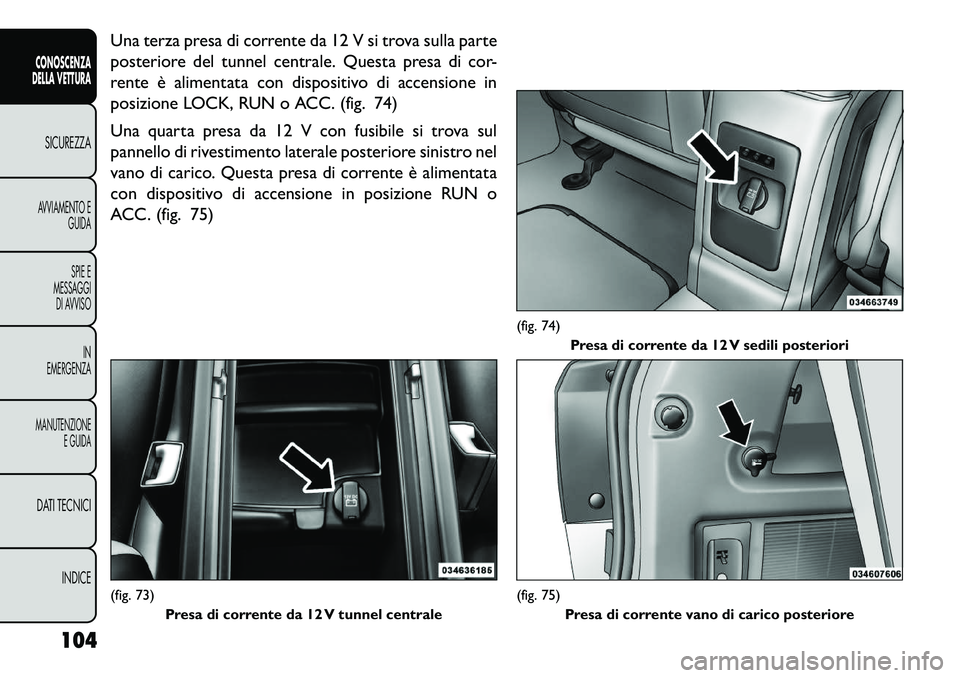

Una terza presa di corrente da 12 V si trova sulla parte
posteriore del tunnel centrale. Questa presa di cor-
rente è alimentata con dispositivo di accensione in
posizione LOCK, RUN o ACC. (fig. 74)
Una quarta presa da 12 V con fusibile si trova sul
pannello di rivestimento laterale posteriore sinistro nel
vano di carico. Questa presa di corrente è alimentata
con dispositivo di accensione in posizione RUN o
ACC. (fig. 75)(fig. 73)Presa di corrente da 12 V tunnel centrale
(fig. 74)Presa di corrente da 12 V sedili posteriori(fig. 75)
Presa di corrente vano di carico posteriore
104
CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E GUIDA
SPIE E
MESSAGGI DI AVVISO
IN
EMERGENZAMANUTENZIONE E GUIDADATI TECNICI
INDICE

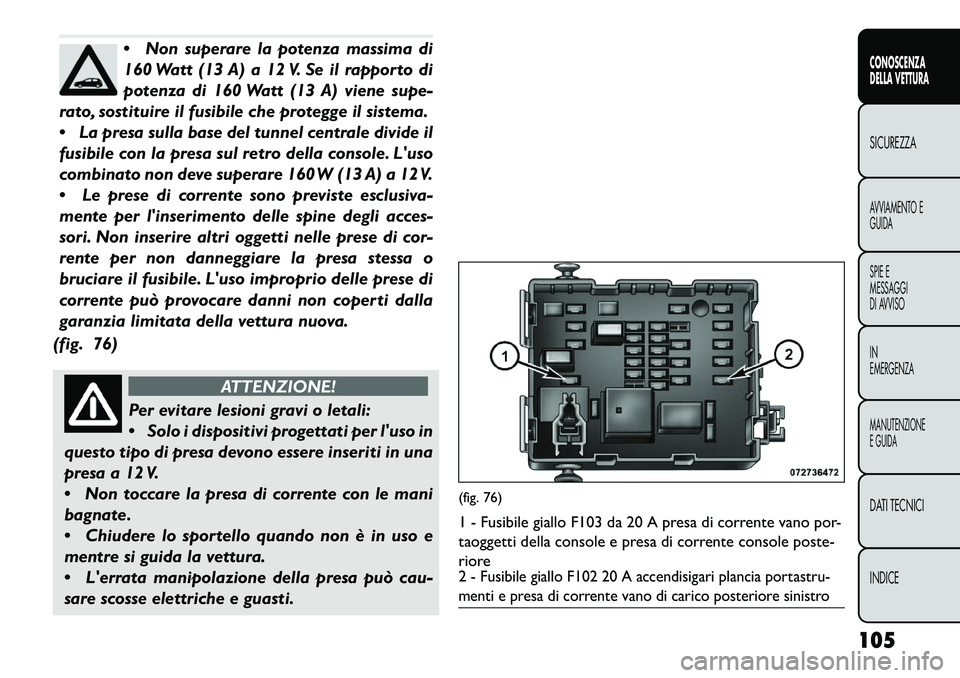

Non superare la potenza massima di
160 Watt (13 A) a 12 V. Se il rapporto di
potenza di 160 Watt (13 A) viene supe-
rato, sostituire il fusibile che protegge il sistema.
 La presa sulla base del tunnel centrale divide il
fusibile con la presa sul retro della console. L'uso
combinato non deve superare 160 W (13 A) a 12 V.
 Le prese di corrente sono previste esclusiva-
mente per l'inserimento delle spine degli acces-
sori. Non inserire altri oggetti nelle prese di cor-
rente per non danneggiare la presa stessa o
bruciare il fusibile. L'uso improprio delle prese di
corrente può provocare danni non coperti dalla
garanzia limitata della vettura nuova.
(fig. 76)
ATTENZIONE!
Per evitare lesioni gravi o letali:
 Solo

i dispositivi progettati per l'uso in
questo tipo di presa devono essere inseriti in una
presa a 12 V.
 Non toccare la presa di corrente con le mani
bagnate.
 Chiudere lo sportello quando non è in uso e
mentre si guida la vettura.
 L'errata manipolazione della presa può cau-
sare scosse elettriche e guasti.
(fig. 76)1 - Fusibile giallo F103 da 20 A presa di corrente vano por-
taoggetti della console e presa di corrente console poste-
riore
2 -
Fusibile giallo F102 20 A accendisigari plancia portastru-
menti e presa di corrente vano di carico posteriore sinistro
105CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZAMANUTENZIONE
E GUIDADATI TECNICI
INDICE

Molti accessori che possono essere
collegati alla presa assorbono corrente
dalla batteria anche se non vengono uti-
lizzati (per esempio, telefoni cellulari, ecc .). Se
lasciati inseriti troppo a lungo potrebbero scari-
care la batteria con conseguente riduzione della
durata di quest'ultima e/o impossibilità di avviare
il motore.
 Determinati accessori che assorbono molta
corrente (per esempio, refrigeratori, aspirapol-
veri, luci, ecc .) possono provocare il deteriora-
mento della batteria ancora più rapidamente.
Usarli quindi in modo intermittente e con la mas-
sima cautela.
 Dopo l'uso di accessori ad alto assorbimento, o
dopo lunghi periodi di inattività della vettura (con
gli accessori lasciati collegati alla presa), usare la
vettura per un tempo sufficientemente lungo da
consentire all'alternatore di ricaricare la batteria.
 Le prese di corrente sono previste esclusiva-
mente per l'inserimento delle spine degli acces-
sori. Non far sostenere dalla spina nessun tipo di
accessorio o di staffa per accessori. PORTABICCHIERI
Sul tunnel centrale a pavimento sono presenti due
portabicchieri per i passeggeri anteriori. (fig. 77)
Per i passeggeri nella seconda fila, sono montati due
portabicchieri nel bracciolo centrale tra i due sedili
posteriori.
(fig. 77)
Portabicchieri sulla console a pavimento
