2021 TOYOTA RAV4 PHEV Kezelési útmutató (in Hungarian)

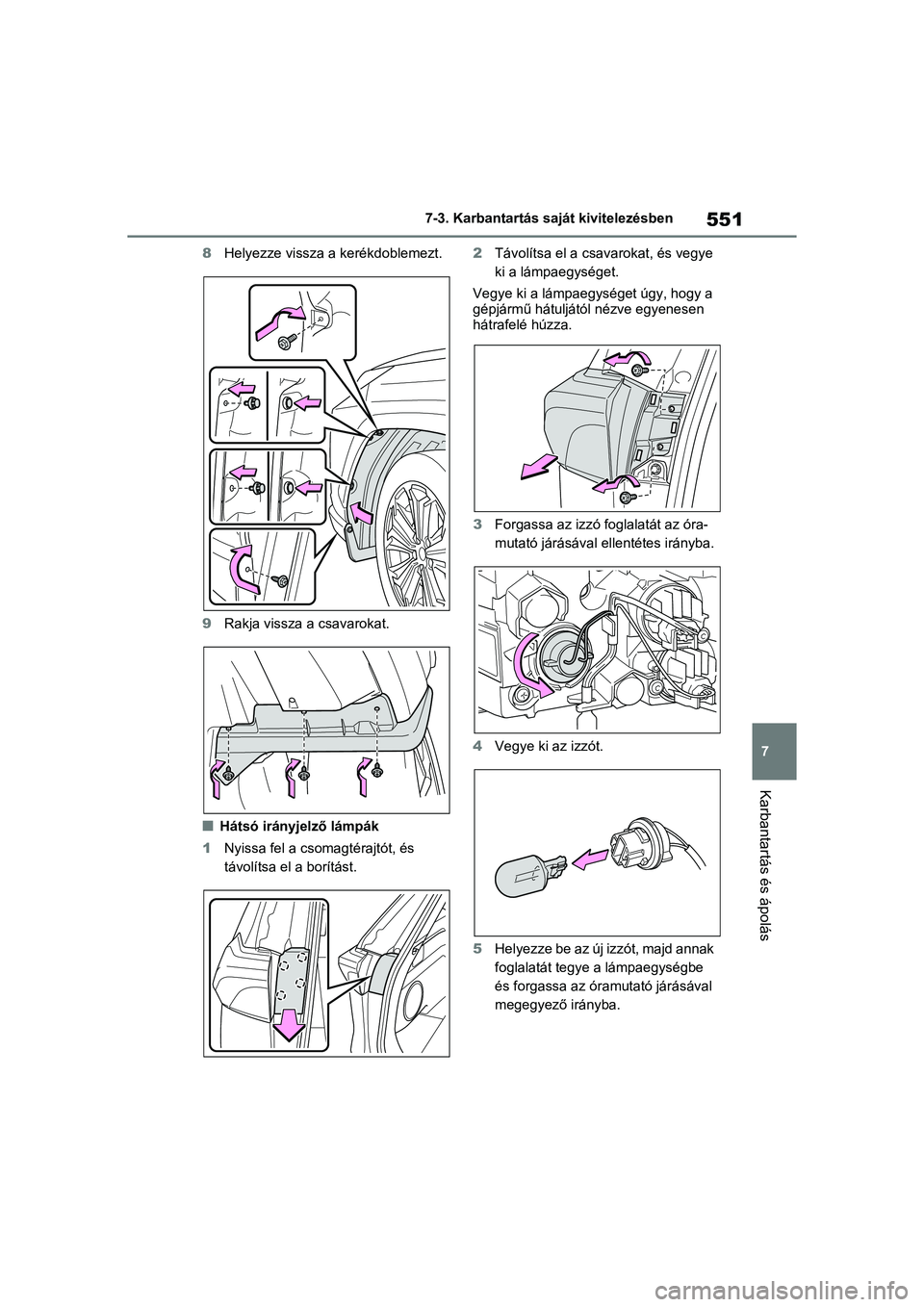

551
7
7-3. Karbantartás sa
ját kivitelezésben
Karbantartás és ápolás
8Helyezze vissza a kerékdoblemezt.
9 Rakja vissza a csavarokat.
nHátsó irányjelző lámpák
1 Nyissa fel a csomagtérajtót, és
távolítsa el a borítást. 2
Távolítsa el a csa varokat, és vegye
ki a lámpaegységet.
Vegye ki a lámpaegységet úgy, hogy a
gépjármű hátuljától nézve egyenesen
hátrafelé húzza.
3 Forgassa az izzó foglalatát az óra-
mutató járásával ellentétes irányba.
4 Vegye ki az izzót.
5 Helyezze be az új izzót, majd annak
foglalatát tegye a lámpaegységbe
és forgassa az óramutató járásával
megegyező irányba.

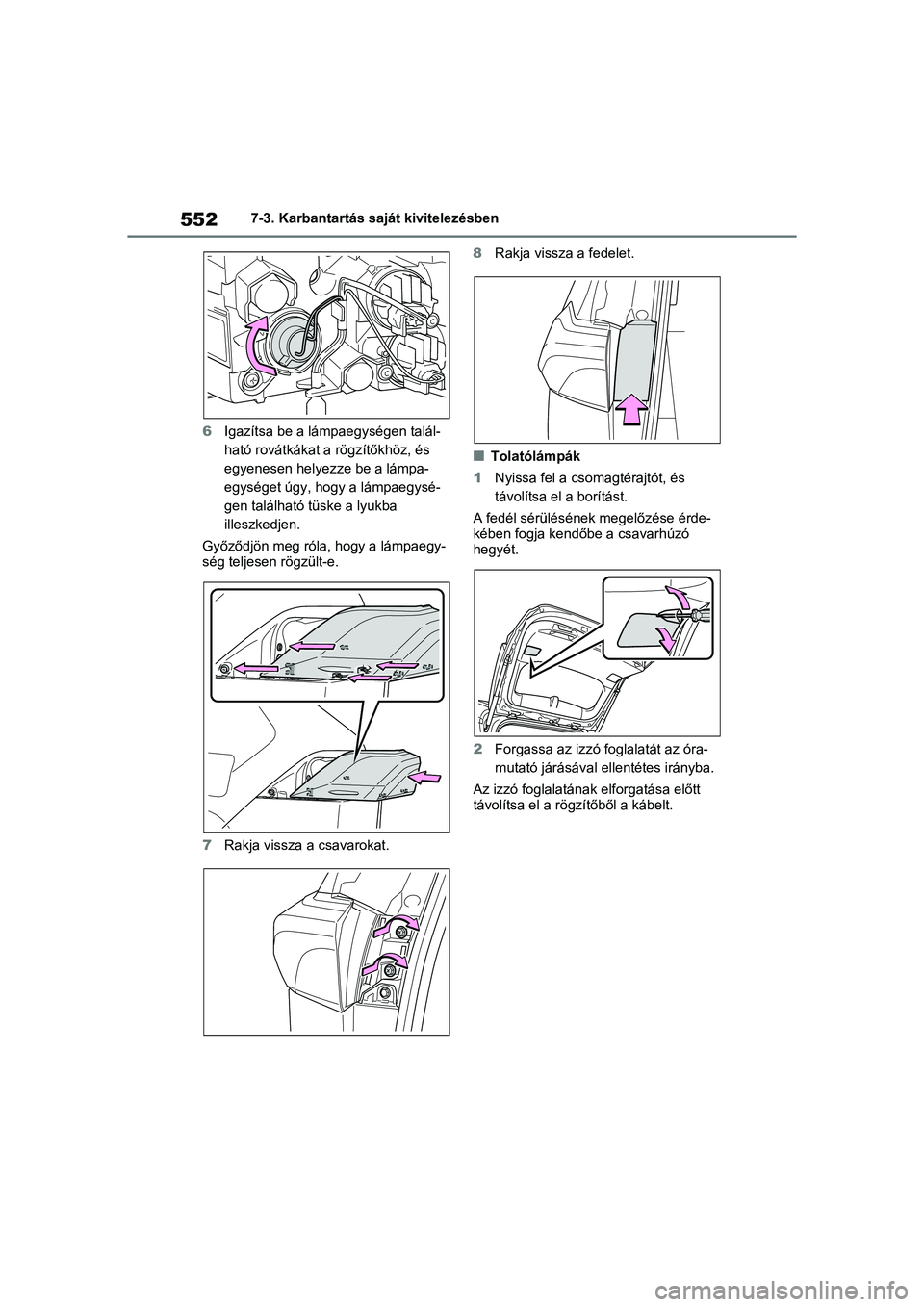

5527-3. Karbantartás saját kivitelezésben
6 Igazítsa be a lá mpaegységen talál-
ható rovátkákat a rögzítőkhöz, és
egyenesen helye zze be a lámpa-
egységet úgy, hogy a lámpaegysé-
gen található tüske a lyukba
illeszkedjen.
Győződjön meg róla , hogy a lámpaegy-
ség teljesen rögzült-e.
7 Rakja vissza a csavarokat. 8
Rakja vissza a fedelet.
nTolatólámpák
1 Nyissa fel a csomagtérajtót, és
távolítsa el a borítást.
A fedél sérülésének megelőzése érde-
kében fogja kendőbe a csavarhúzó
hegyét.
2 Forgassa az izzó foglalatát az óra-
mutató járásával ellentétes irányba.
Az izzó foglalatának elforgatása előtt
távolítsa el a rögzítőből a kábelt.

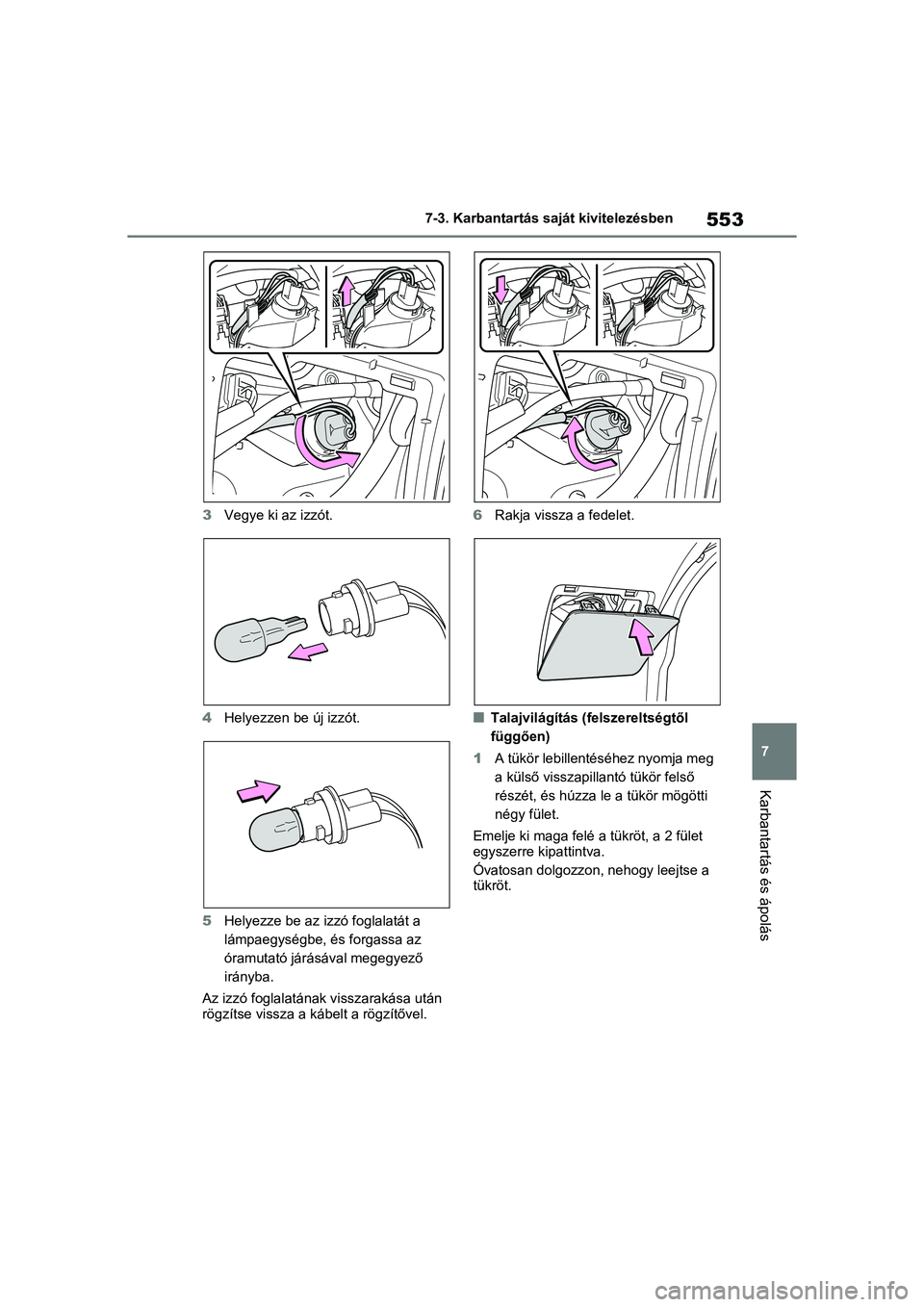

553
7
7-3. Karbantartás sa
ját kivitelezésben
Karbantartás és ápolás
3Vegye ki az izzót.
4 Helyezzen be új izzót.
5 Helyezze be az izzó foglalatát a
lámpaegységbe, é s forgassa az
óramutató járásá val megegyező
irányba.
Az izzó foglalatának visszarakása után
rögzítse vissza a kábelt a rögzítővel. 6
Rakja vissza a fedelet.
nTalajvilágítás (felszereltségtől
függően)
1 A tükör lebillentéséhez nyomja meg
a külső visszapill antó tükör felső
részét, és húzza le a tükör mögötti
négy fület.
Emelje ki maga felé a tükröt, a 2 fület
egyszerre ki pattintva.
Óvatosan dolgozzon, nehogy leejtse a
tükröt.

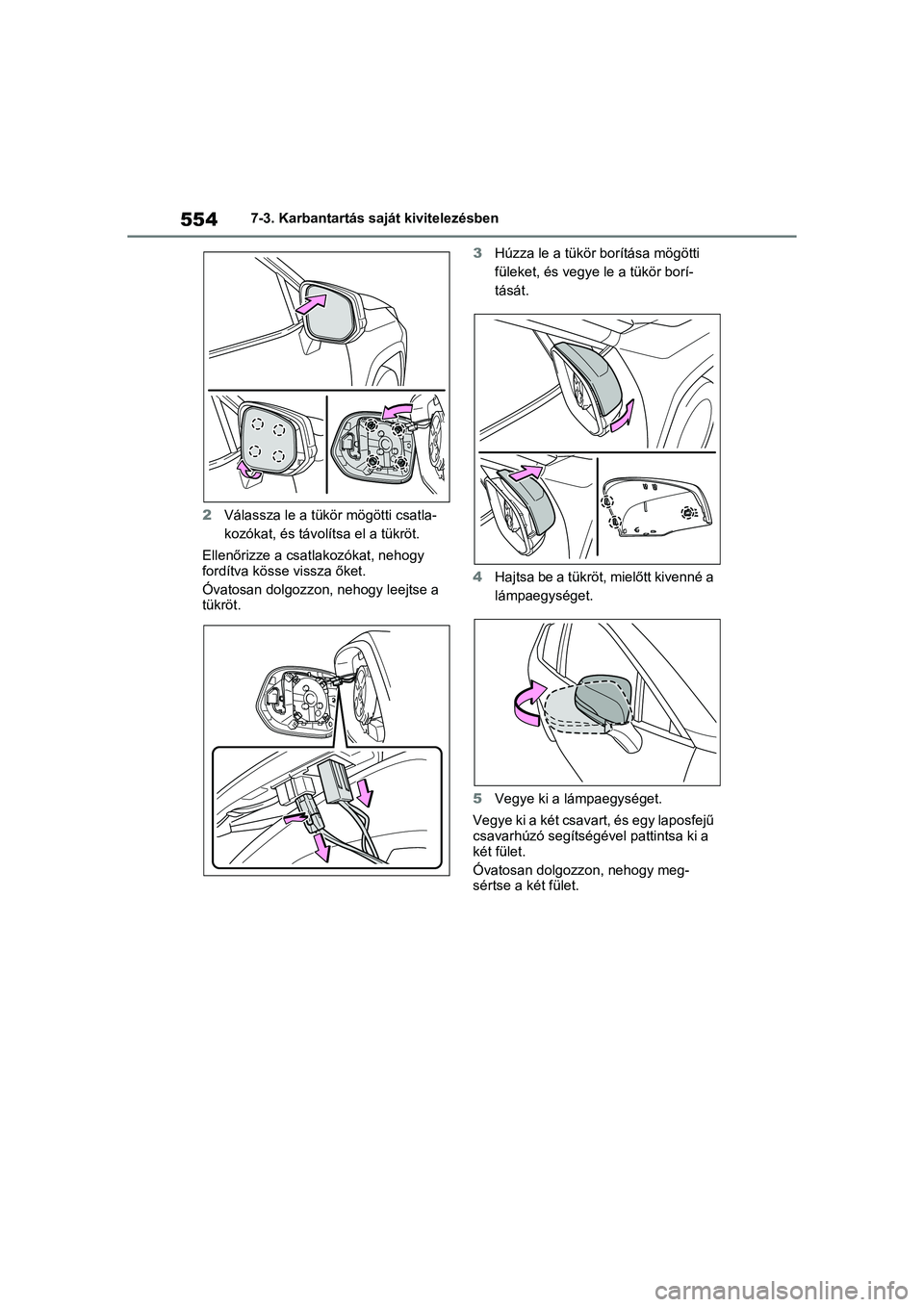

5547-3. Karbantartás saját kivitelezésben
2 Válassza le a tükör mögötti csatla-
kozókat, és távol ítsa el a tükröt.
Ellenőrizze a csatlakozókat, nehogy
fordítva kösse vissza őket.
Óvatosan dolgozzon, nehogy leejtse a
tükröt. 3
Húzza le a tükör borítása mögötti
füleket, és vegye le a tükör borí-
tását.
4 Hajtsa be a tükröt, mielőtt kivenné a
lámpaegységet.
5 Vegye ki a lámpaegységet.
Vegye ki a két csavart, és egy laposfejű
csavarhúzó segítségével pattintsa ki a
két fület.
Óvatosan dolgozzon, nehogy meg-
sértse a két fület.

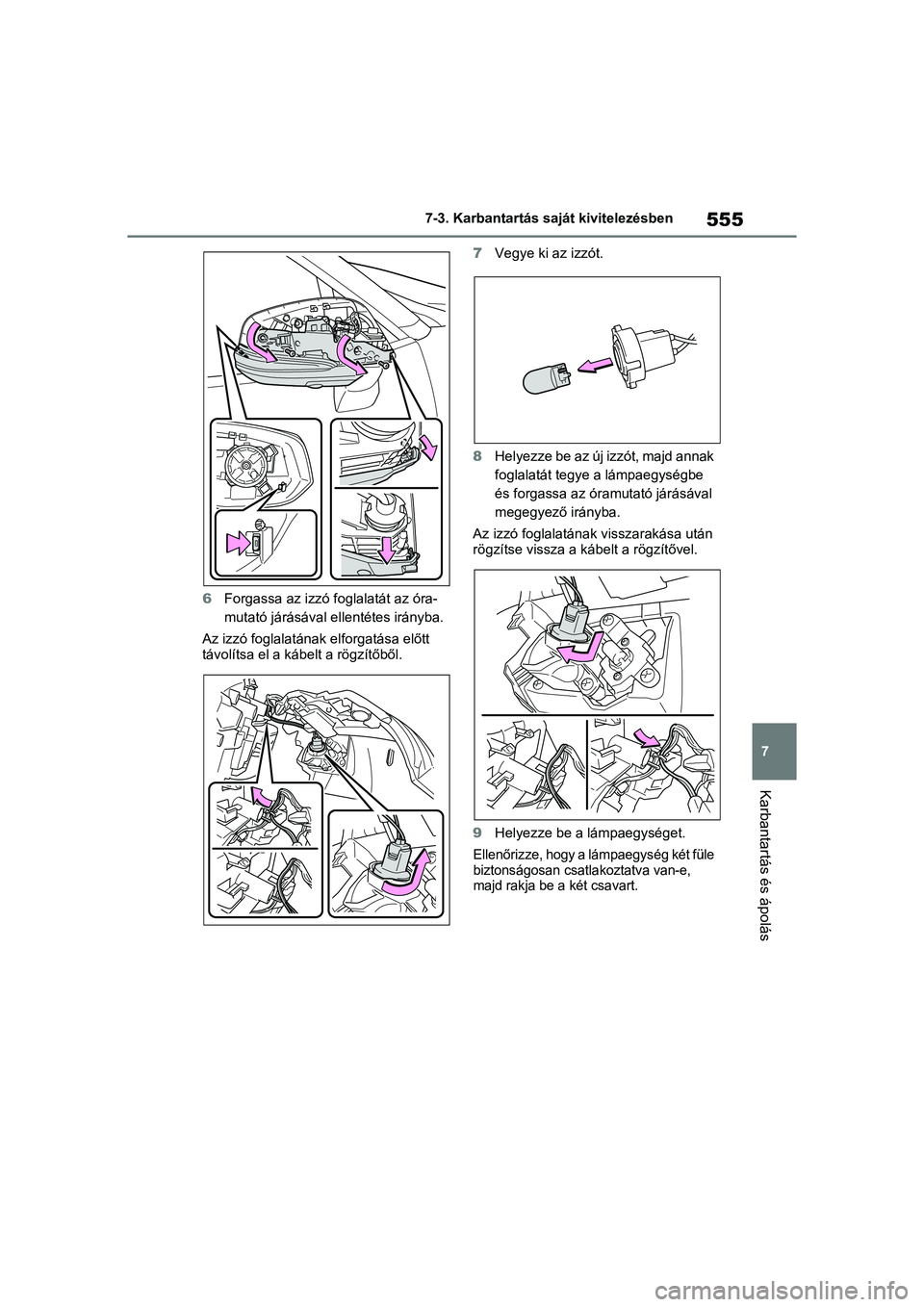

555
7
7-3. Karbantartás sa
ját kivitelezésben
Karbantartás és ápolás
6Forgassa az izzó f oglalatát az óra-
mutató járásával ellentétes irányba.
Az izzó foglalatának elforgatása előtt
távolítsa el a kábelt a rögzítőből. 7
Vegye ki az izzót.
8 Helyezze be az új izzót, majd annak
foglalatát tegye a lámpaegységbe
és forgassa az óramutató járásával
megegyező irányba.
Az izzó foglalatának visszarakása után
rögzítse vissza a kábelt a rögzítővel.
9 Helyezze be a lámpaegységet.
Ellenőrizze, hogy a lámpaegység két füle
biztonságosan csatlakoztatva van-e,
majd rakja be a két csavart.

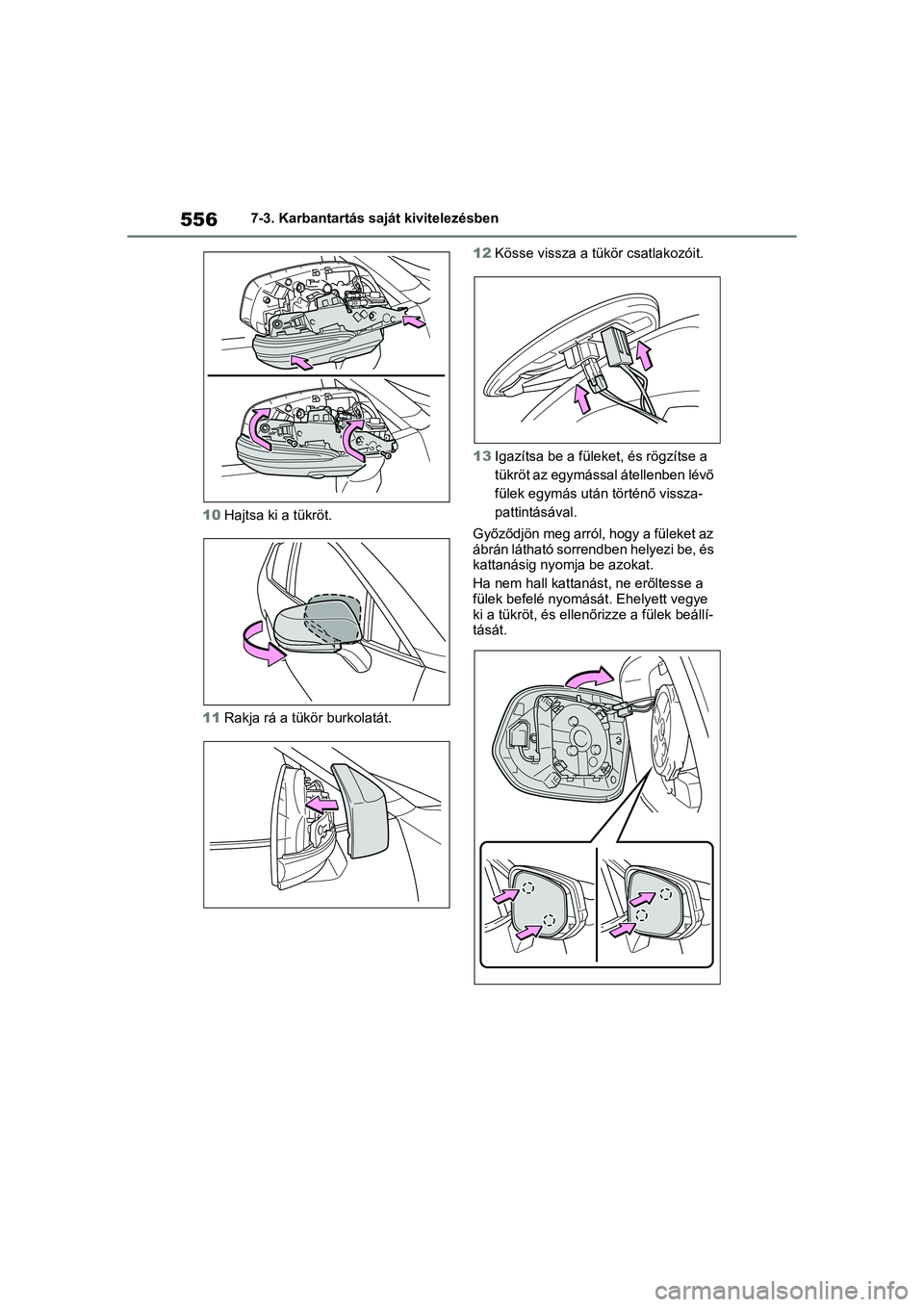

5567-3. Karbantartás saját kivitelezésben
10 Hajtsa ki a tükröt.
11 Rakja rá a tükör burkolatát. 12
Kösse vissza a tükö r csatlakozóit.
13 Igazítsa be a füleket, és rögzítse a
tükröt az egymással átellenben lévő
fülek egymás után történő vissza-
pattintásával.
Győződjön meg arról, hogy a füleket az
ábrán látható sorrendben helyezi be, és
kattanásig nyomja be azokat.
Ha nem hall kattanást, ne erőltesse a
fülek befelé nyomá sát. Ehelyett vegye
ki a tükröt, és ellenőrizze a fülek beállí-
tását.

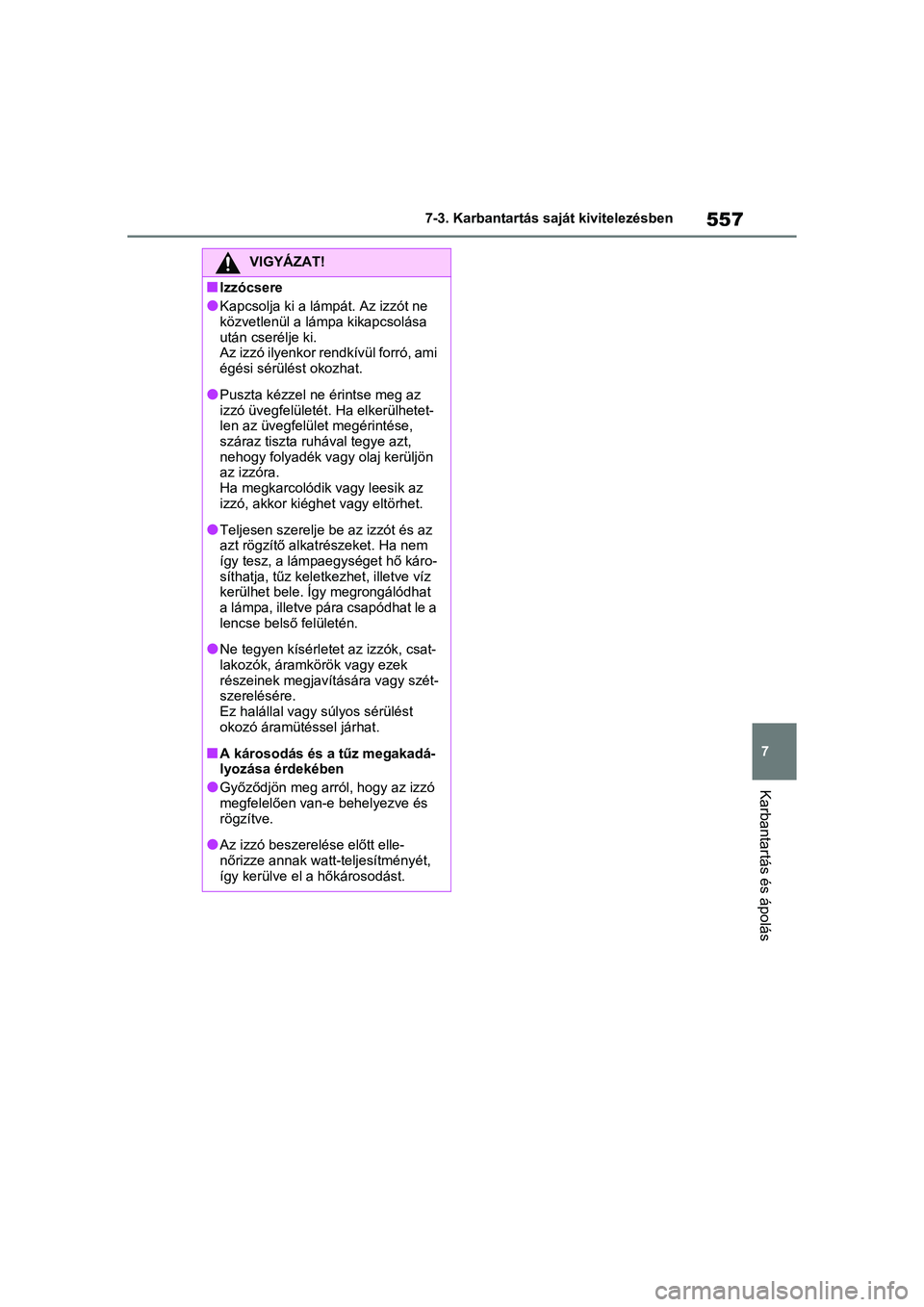

557
7
7-3. Karbantartás sa
ját kivitelezésben
Karbantartás és ápolás
VIGYÁZAT!
nIzzócsere
lKapcsolja ki a lámpát. Az izzót ne
közvetlenül a lámpa kikapcsolása
után cserélje ki.
Az izzó ilyenkor rendkívül forró, ami
égési sérülést okozhat.
lPuszta kézzel ne érintse meg az
izzó üvegfelületét . Ha elkerülhetet-
len az üvegfelület megérintése,
száraz tiszta ruháv al tegye azt,
nehogy folyadék vagy olaj kerüljön
az izzóra.
Ha megkarcolódik vagy leesik az
izzó, akkor kiéghet vagy eltörhet.
lTeljesen szerelje be az izzót és az
azt rögzítő alkatrészeket. Ha nem
így tesz, a lámpa egységet hő káro-
síthatja, tűz keletkezhet, illetve víz
kerülhet bele. Így megrongálódhat
a lámpa, illetve pára csapódhat le a
lencse belső felületén.
lNe tegyen kísérlet et az izzók, csat-
lakozók, áramkörök vagy ezek
részeinek megjavítására vagy szét-
szerelésére.
Ez halállal vagy súlyos sérülést
okozó áramütéssel járhat.
nA károsodás és a tűz megakadá-
lyozása érdekében
lGyőződjön meg arról, hogy az izzó
megfelelően van-e behelyezve és
rögzítve.
lAz izzó beszerelése előtt elle-
nőrizze annak watt-teljesítményét,
így kerülve el a hőkárosodást.

5587-3. Karbantartás saját kivitelezésben
