2021 TOYOTA RAV4 PHEV Kezelési útmutató (in Hungarian)

3

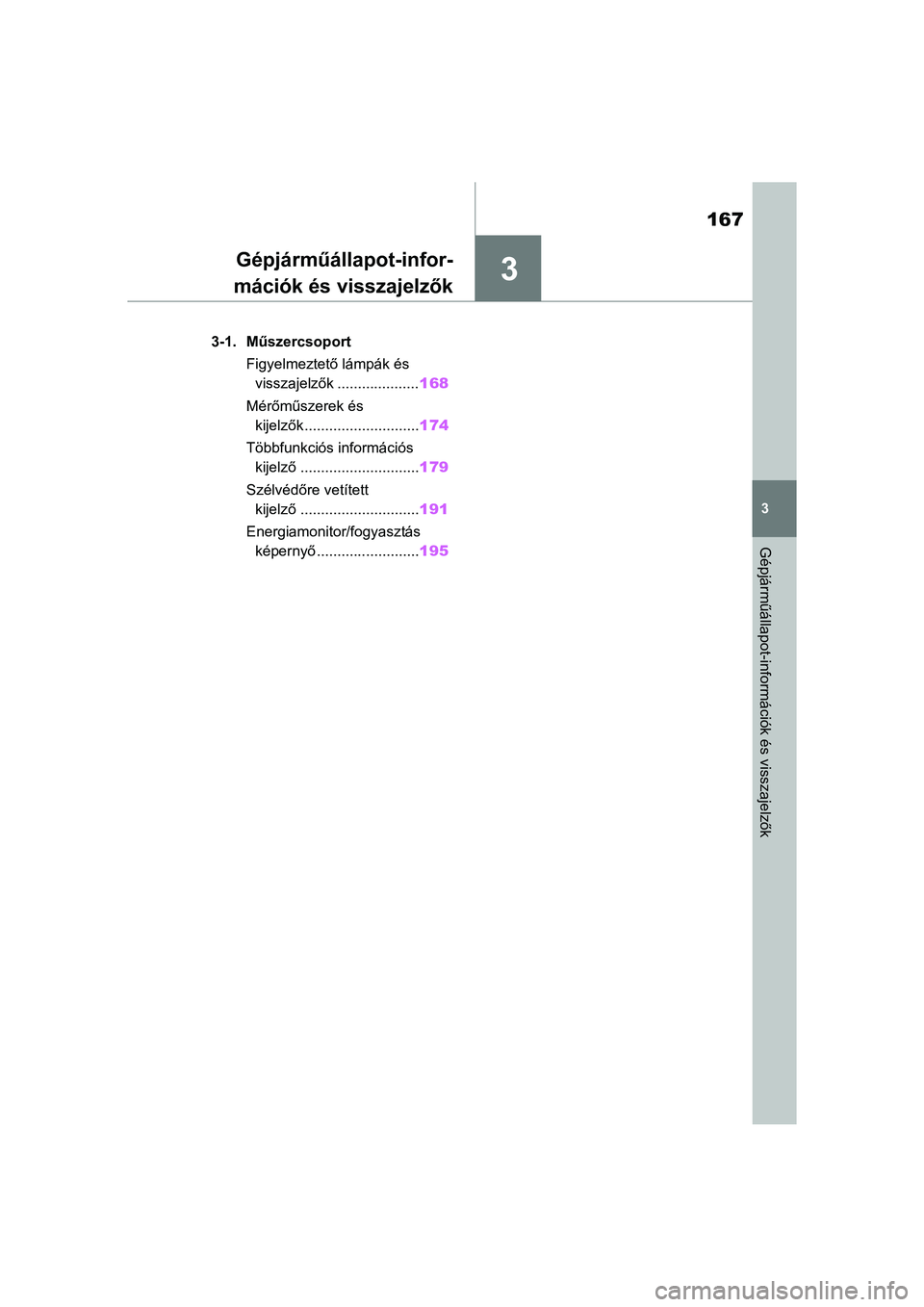

167
3
Gépjárműállapot-információk és visszajelzők
Gépjárműállapot-infor-
mációk és visszajelzők
3-1. Műszercsoport
Figyelmeztető lámpák és visszajelzők .................... 168
Mérőműszerek és kijelzők ............................ 174
Többfunkciós információs kijelző ............................. 179
Szélvédőre vetített kijelző ............................. 191
Energiamonitor/fogyasztás képernyő ......................... 195

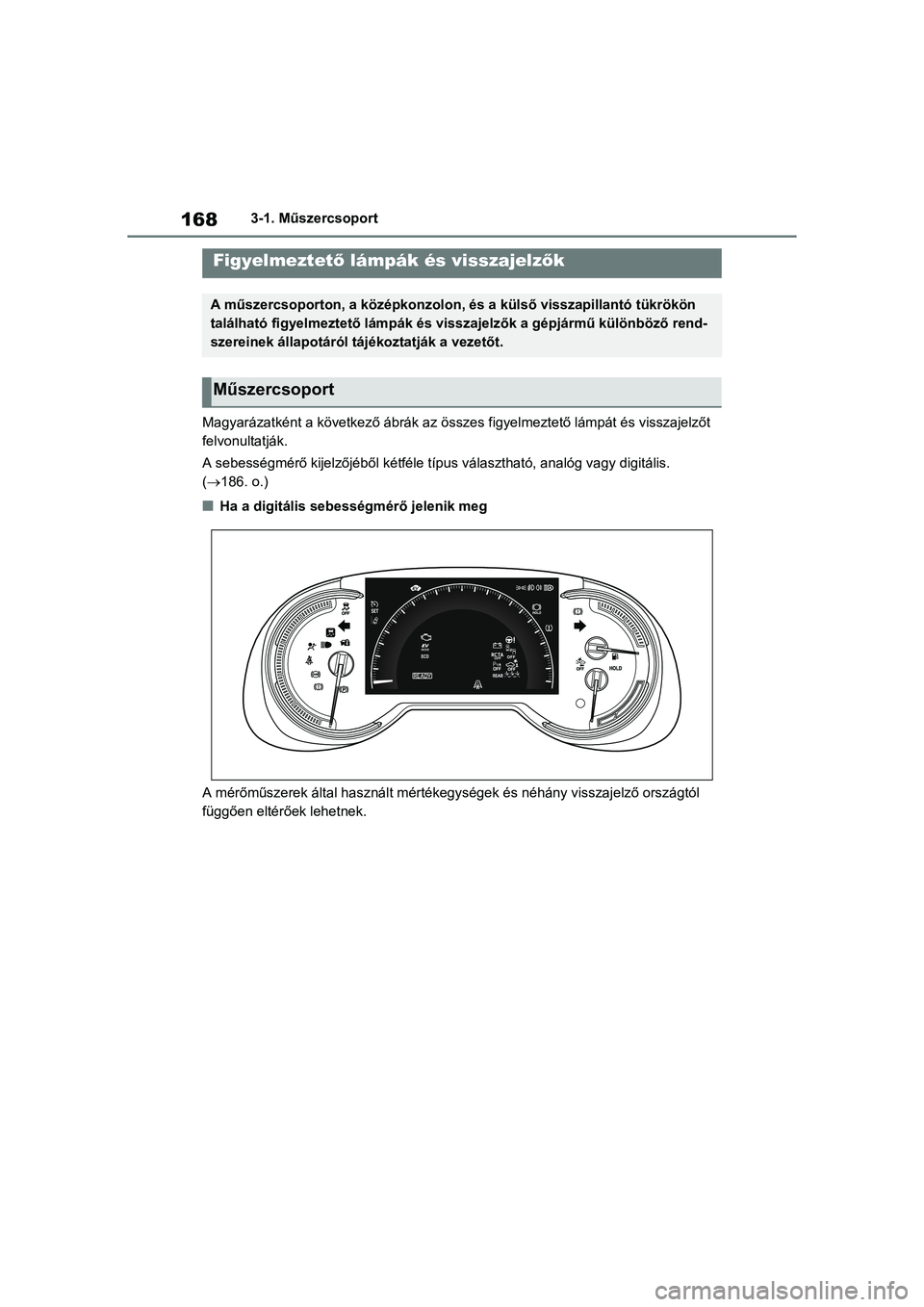

1683-1. Műszercsoport
3-1.Műszercsoport
Magyarázatként a következő ábrák az összes figyelmeztető lámpát és visszajelzőt
felvonultatják.
A sebességmérő kijelzőjéből ké tféle típus választható, analóg v agy digitális.
(186. o.)
nHa a digitális sebességmérő jelenik meg
A mérőműszerek által használt mértékegységek és néhány visszaje lző országtól
függően eltérőek lehetnek.
Figyelmeztet ő lámpák és visszajelz ők
A műszercsoporton, a középkonzolon, és a külső visszapillantó t ükrökön
található figyelmeztető lámpák é s visszajelzők a gépjármű különböző rend-
szereinek állapotáról tájékoztatják a vezetőt.
Műszercsoport

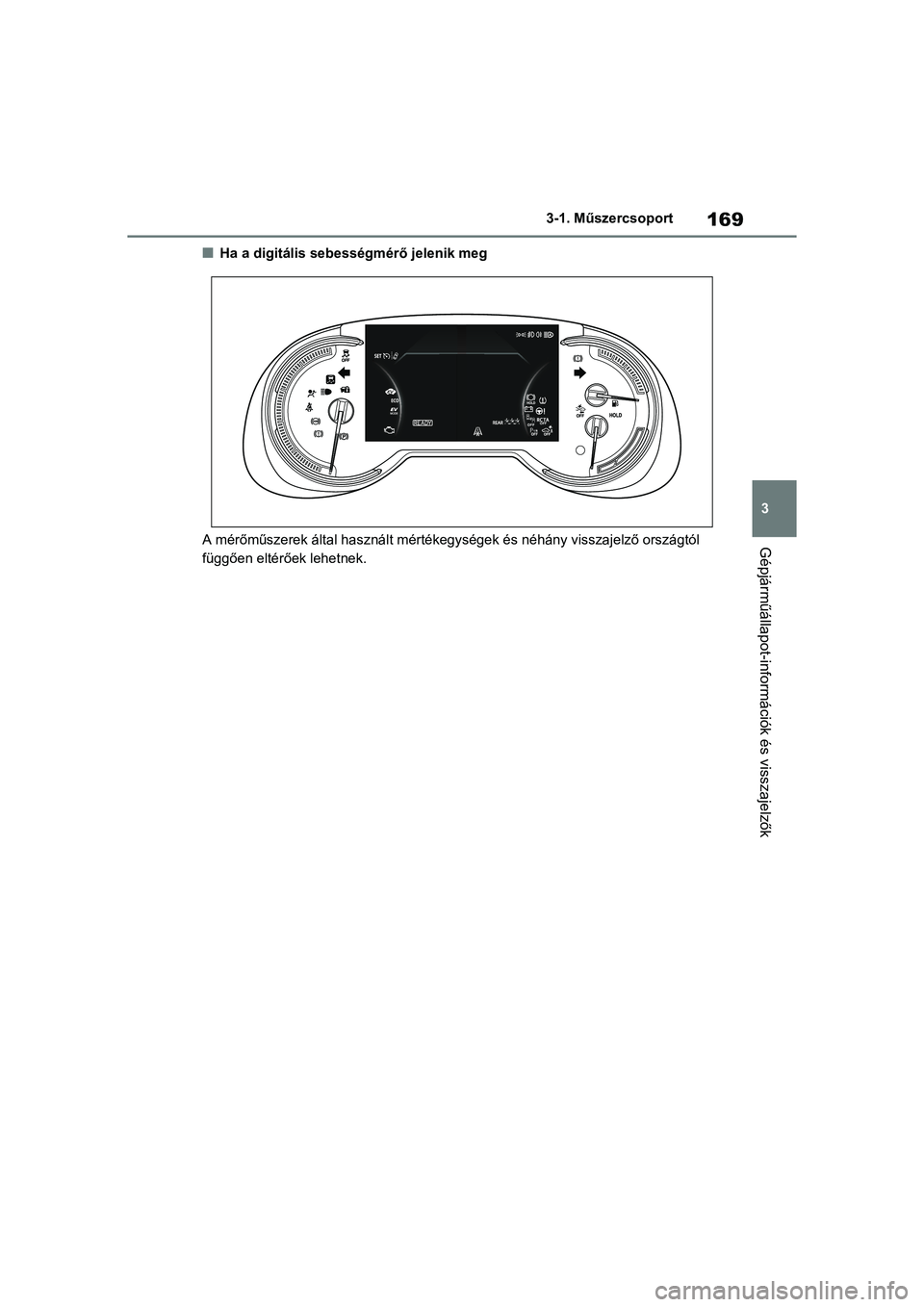

169
3
3-1. Műszercsoport
Gépjárműállapot-információk és visszajelzők
nHa a digitális sebességmérő jelenik meg
A mérőműszerek által használt mértékegységek és néhány visszaje lző országtól
függően eltérőek lehetnek.

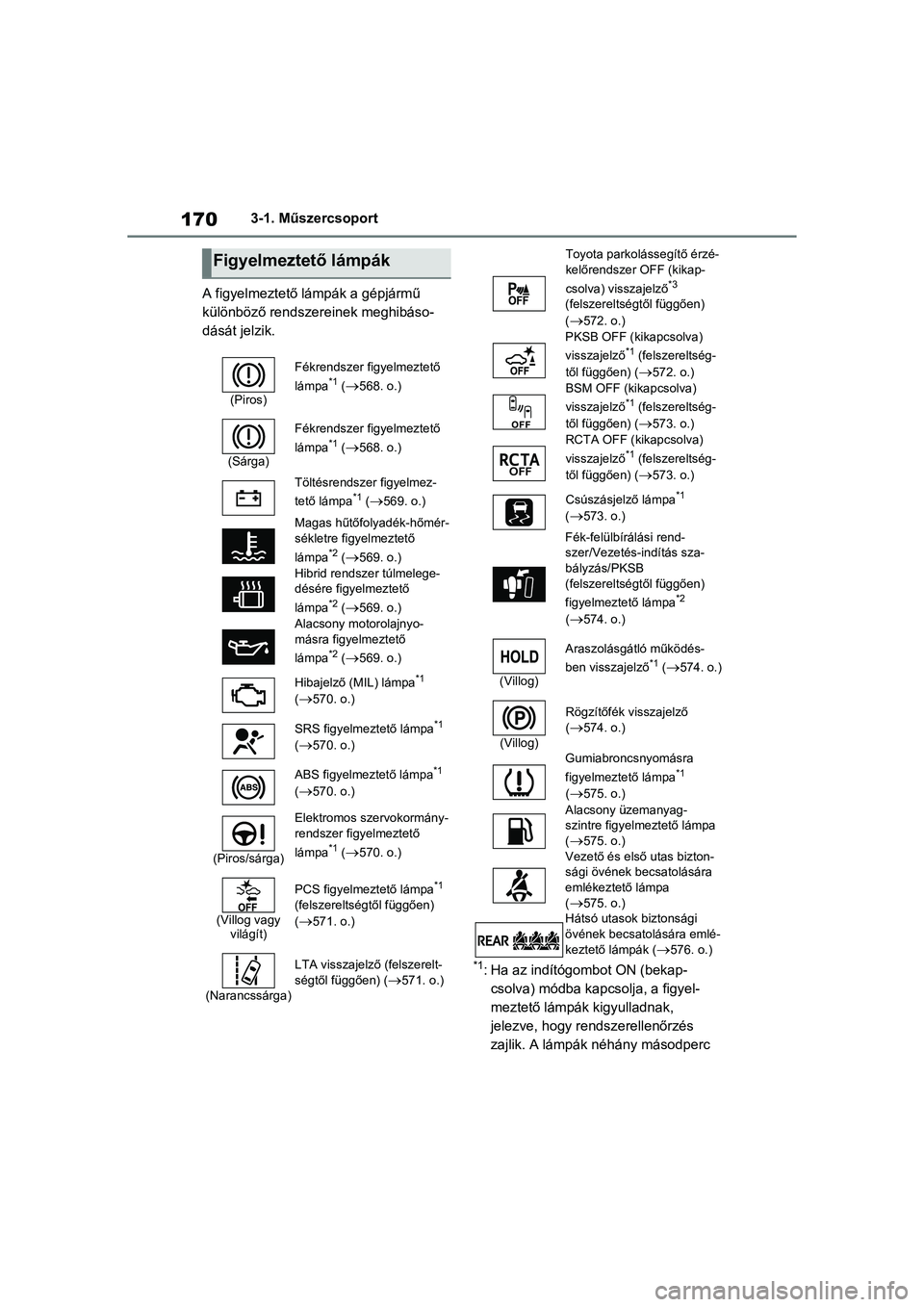

1703-1. Műszercsoport
A figyelmeztető lámpák a gépjármű
különböző rendszereinek meghibáso-
dását jelzik.
*1: Ha az indítógombot ON (bekap- csolva) módba kapcsolja, a figyel-
meztető lámpák kigyulladnak,
jelezve, hogy rendszerellenőrzés
zajlik. A lámpák néhány másodperc
Figyelmeztető lámpák
(Piros) Fékrendszer figyelmeztető
lámpa
*1 (568. o.)
(Sárga) Fékrendszer figyelmeztető
lámpa
*1 (568. o.)
Töltésrendszer figyelmez-
tető lámpa
*1 (569. o.)
Magas hűtőfolyadék-hőmér-
sékletre figyelmeztető
lámpa
*2 (569. o.)
Hibrid rendszer túlmelege-
désére figyelmeztető
lámpa
*2 (569. o.)
Alacsony motorolajnyo-
másra figyelmeztető
lámpa
*2 (569. o.)
Hibajelző (MIL) lámpa
*1
(
570. o.)
SRS figyelmeztető lámpa
*1
(
570. o.)
ABS figyelmeztető lámpa
*1
(
570. o.)
(Piros/sárga) Elektromos szervokormány-
rendszer figyelmeztető
lámpa
*1 (570. o.)
(Villog vagy világít) PCS figyelmeztető lámpa
*1
(felszereltségtől függően)
(
571. o.)
(Narancssárga) LTA visszajelző (felszerelt-
ségtől függően) (
571. o.)
Toyota parkolássegítő érzé-
kelőrendszer OFF (kikap-
csolva) visszajelző
*3
(felszereltségtől függően)
(
572. o.)
PKSB OFF (kikapcsolva)
visszajelző
*1 (felszereltség-
től függően) (
572. o.)
BSM OFF (kikapcsolva)
visszajelző
*1 (felszereltség-
től függően) (
573. o.)
RCTA OFF (kikapcsolva)
visszajelző
*1 (felszereltség-
től függően) (
573. o.)
Csúszásjelző lámpa
*1
(
573. o.)
Fék-felülbírálási rend-
szer/Vezetés-indítás sza-
bályzás/PKSB
(felszereltségtől függően)
figyelmeztető lámpa
*2
(
574. o.)
(Villog) Araszolásgátló működés-
ben visszajelző
*1 (574. o.)
(Villog) Rögzítőfék visszajelző
(
574. o.)
Gumiabroncsnyomásra
figyelmeztető lámpa
*1
(
575. o.)
Alacsony üzemanyag-
szintre figyelmeztető lámpa
(
575. o.)
Vezető és első utas bizton-
sági övének becsatolására
emlékeztető lámpa
(
575. o.)
Hátsó utasok biztonsági
övének becsatolására emlé-
keztető lámpák (
576. o.)

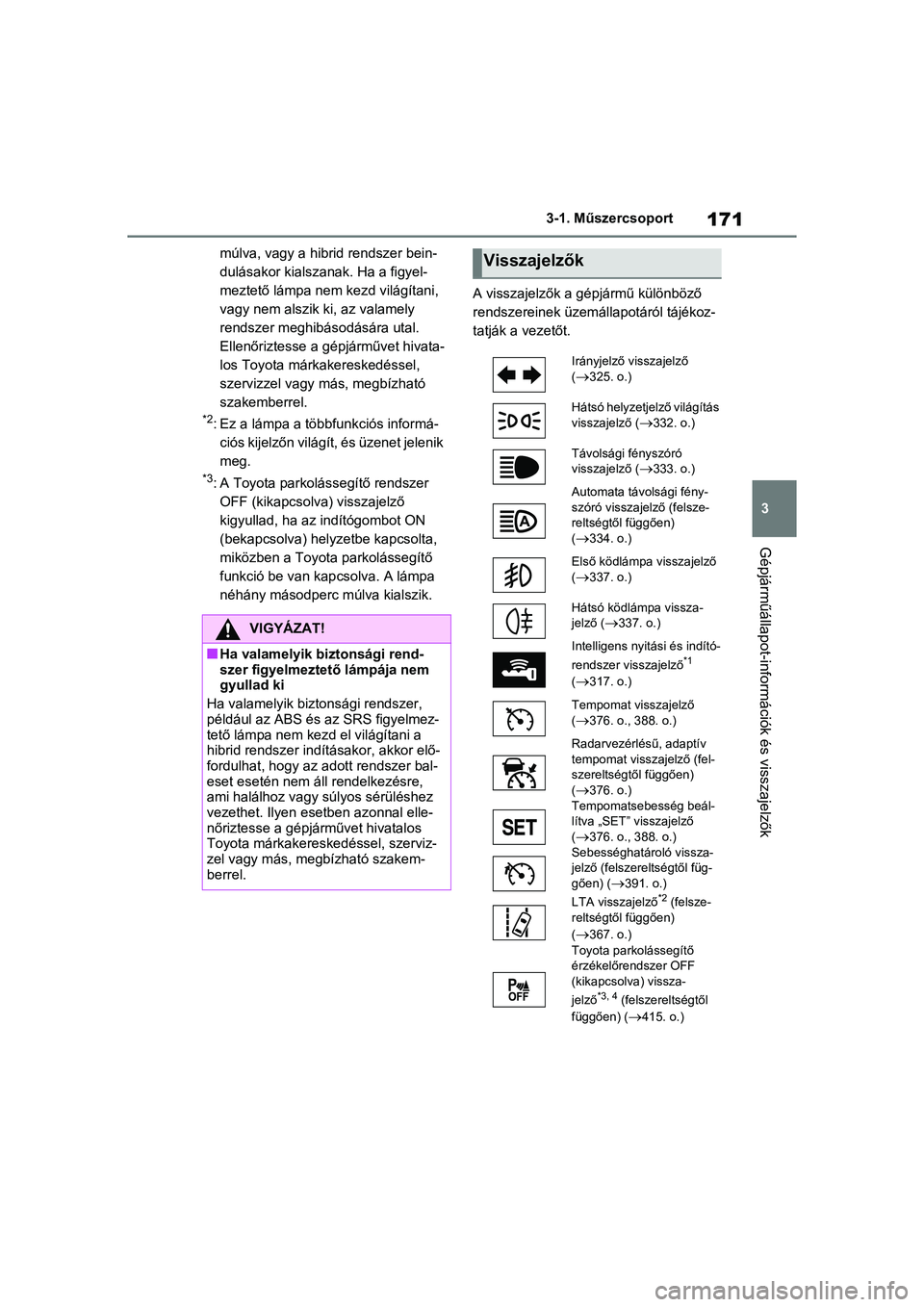

171
3
3-1. Műszercsoport
Gépjárműállapot-információk és visszajelzők
múlva, vagy a hibrid rendszer bein-
dulásakor kialszanak. Ha a figyel-
meztető lámpa nem kezd világítani,
vagy nem alszik ki, az valamely
rendszer meghibásodására utal.
Ellenőriztesse a gépjárművet hivata-
los Toyota márkakereskedéssel,
szervizzel vagy más, megbízható
szakemberrel.
*2: Ez a lámpa a többfunkciós informá-
ciós kijelzőn világít, és üzenet jelenik
meg.
*3: A Toyota parkolássegítő rendszer OFF (kikapcsolva) visszajelző
kigyullad, ha az indítógombot ON
(bekapcsolva) helyzetbe kapcsolta,
miközben a Toyota parkolássegítő
funkció be van kap csolva. A lámpa
néhány másodperc múlva kialszik. A visszajelzők a gépjármű különböző
rendszereinek üzemállapotáról tájékoz-
tatják a vezetőt.
VIGYÁZAT!
nHa valamelyik bi
ztonsági rend-
szer figyelmeztető lámpája nem
gyullad ki
Ha valamelyik biztonsági rendszer,
például az ABS és az SRS figyelmez-
tető lámpa nem kezd el világítani a
hibrid rendszer indí tásakor, akkor elő-
fordulhat, hogy az adott rendszer bal-
eset esetén nem áll rendelkezésre,
ami halálhoz vagy súlyos sérüléshez
vezethet. Ilyen esetben azonnal elle-
nőriztesse a gépjárművet hivatalos
Toyota márkakeresk edéssel, szerviz-
zel vagy más, megbízható szakem-
berrel.
Visszajelzők
Irányjelző visszajelző
(325. o.)
Hátsó helyzetjelző világítás
visszajelző (
332. o.)
Távolsági fényszóró
visszajelző (
333. o.)
Automata távolsági fény-
szóró visszajelző (felsze-
reltségtől függően)
(
334. o.)
Első ködlámpa visszajelző
(
337. o.)
Hátsó ködlámpa vissza-
jelző (
337. o.)
Intelligens nyitási és indító-
rendszer visszajelző
*1
(
317. o.)
Tempomat visszajelző
(
376. o., 388. o.)
Radarvezérlésű, adaptív
tempomat visszajelző (fel-
szereltségtől függően)
(
376. o.)
Tempomatsebesség beál-
lítva „SET” visszajelző
(
376. o., 388. o.)
Sebességhatároló vissza-
jelző (felszereltségtől füg-
gően) (
391. o.)
LTA visszajelző*2 (felsze-
reltségtől függően)
(
367. o.)
Toyota parkolássegítő
érzékelőrendszer OFF
(kikapcsolva) vissza-
jelző
*3, 4 (felszereltségtől
függően) (
415. o.)

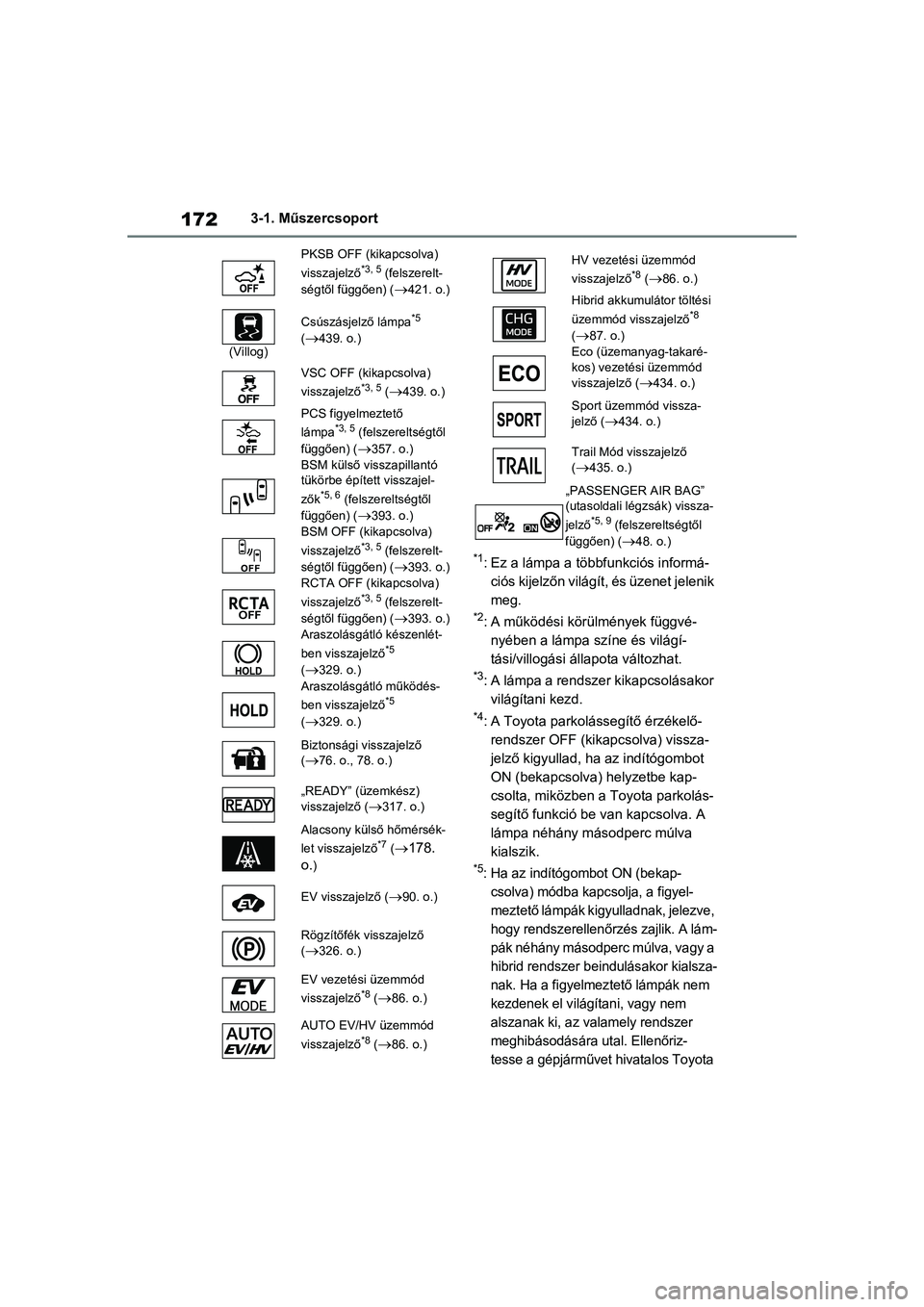

1723-1. Műszercsoport
*1: Ez a lámpa a többfunkciós informá-ciós kijelzőn világít, és üzenet jelenik
meg.
*2: A működési körülmények függvé-nyében a lámpa szí ne és világí-
tási/villogási állapota változhat.
*3: A lámpa a rendszer kikapcsolásakor világítani kezd.
*4: A Toyota parkolássegítő érzékelő-rendszer OFF (kik apcsolva) vissza-
jelző kigyullad, ha az indítógombot
ON (bekapcsolva) helyzetbe kap-
csolta, miközben a Toyota parkolás-
segítő funkció be van kapcsolva. A
lámpa néhány másodperc múlva
kialszik.
*5: Ha az indítógombot ON (bekap- csolva) módba kapcsolja, a figyel-
meztető lámpák kigyulladnak, jelezve,
hogy rendszerellenőrzés zajlik. A lám-
pák néhány másodperc múlva, vagy a
hibrid rendszer beindulásakor kialsza-
nak. Ha a figyelmeztető lámpák nem
kezdenek el világítani, vagy nem
alszanak ki, az valamely rendszer
meghibásodására utal. Ellenőriz-
tesse a gépjárművet hivatalos Toyota
PKSB OFF (kikapcsolva)
visszajelző*3, 5 (felszerelt-
ségtől függően) (
421. o.)
(Villog) Csúszásjelző lámpa
*5
(
439. o.)
VSC OFF (kikapcsolva)
visszajelző
*3, 5 (439. o.)
PCS figyelmeztető
lámpa
*3, 5 (felszereltségtől
függően) (
357. o.)
BSM külső visszapillantó
tükörbe épített visszajel-
zők
*5, 6 (felszereltségtől
függően) (
393. o.)
BSM OFF (kikapcsolva)
visszajelző
*3, 5 (felszerelt-
ségtől függően) (
393. o.)
RCTA OFF (kikapcsolva)
visszajelző
*3, 5 (felszerelt-
ségtől függően) (
393. o.)
Araszolásgátló készenlét-
ben visszajelző
*5
(
329. o.)
Araszolásgátló működés-
ben visszajelző
*5
(
329. o.)
Biztonsági visszajelző
(
76. o., 78. o.)
„READY” (üzemkész)
visszajelző (
317. o.)
Alacsony külső hőmérsék-
let visszajelző
*7 (178.
o.
)
EV visszajelző (
90. o.)
Rögzítőfék visszajelző
(
326. o.)
EV vezetési üzemmód
visszajelző
*8 (86. o.)
AUTO EV/HV üzemmód
visszajelző
*8 (86. o.)
HV vezetési üzemmód
visszajelző*8 (86. o.)
Hibrid akkumulátor töltési
üzemmód visszajelző
*8
(
87. o.)
Eco (üzemanyag-takaré-
kos) vezetési üzemmód
visszajelző (
434. o.)
Sport üzemmód vissza-
jelző (
434. o.)
Trail Mód visszajelző
(
435. o.)
„PASSENGER AIR BAG”
(utasoldali légzsák) vissza-
jelző
*5, 9 (felszereltségtől
függően) (
48. o.)

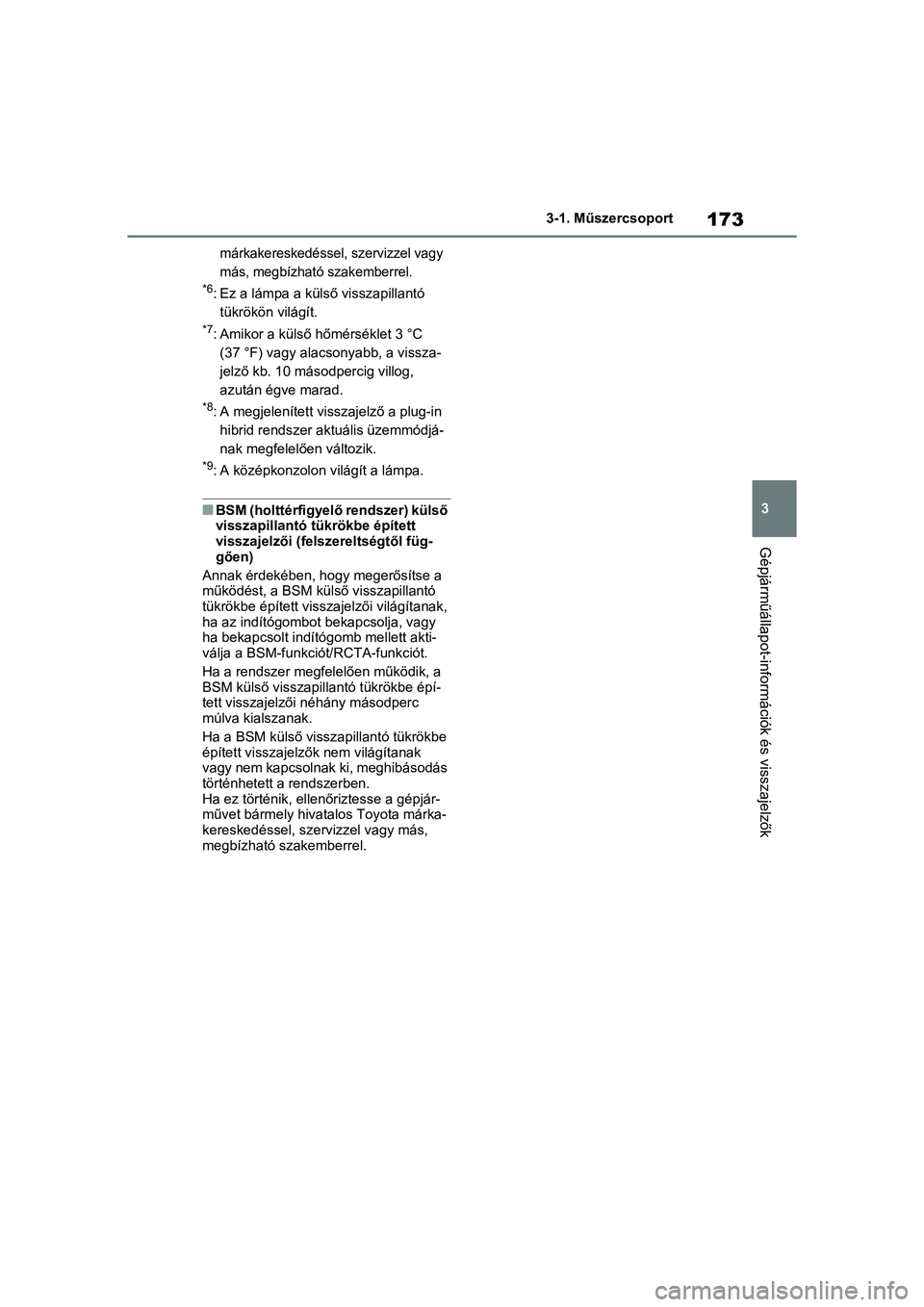

173
3
3-1. Műszercsoport
Gépjárműállapot-információk és visszajelzők
márkakereskedéssel, szervizzel vagy
más, megbízható szakemberrel.
*6: Ez a lámpa a külső visszapillantó
tükrökön világít.
*7: Amikor a külső hőmérséklet 3 °C (37 °F) vagy alacsonyabb, a vissza-
jelző kb. 10 másodpercig villog,
azután égve marad.
*8: A megjelenített vi sszajelző a plug-in
hibrid rendszer aktuális üzemmódjá-
nak megfelelően változik.
*9: A középkonzolon világít a lámpa.
nBSM (holttérfigyelő rendszer) külső
visszapillantó tükrökbe épített
visszajelzői (felszereltségtől füg-
gően)
Annak érdekében, hogy megerősítse a
működést, a BSM külső visszapillantó
tükrökbe épített visszajelzői világítanak,
ha az indítógombot bekapcsolja, vagy
ha bekapcsolt indító gomb mellett akti-
válja a BSM-funkció t/RCTA-funkciót.
Ha a rendszer megfelelően működik, a
BSM külső visszapillantó tükrökbe épí-
tett visszajelzői néhány másodperc
múlva kialszanak.
Ha a BSM külső visszapillantó tükrökbe
épített visszajelzők nem világítanak
vagy nem kapcsolnak ki, meghibásodás
történhetett a rendszerben.
Ha ez történik, ellenőriztesse a gépjár-
művet bármely hivata los Toyota márka-
kereskedéssel, szerv izzel vagy más,
megbízható szakemberrel.

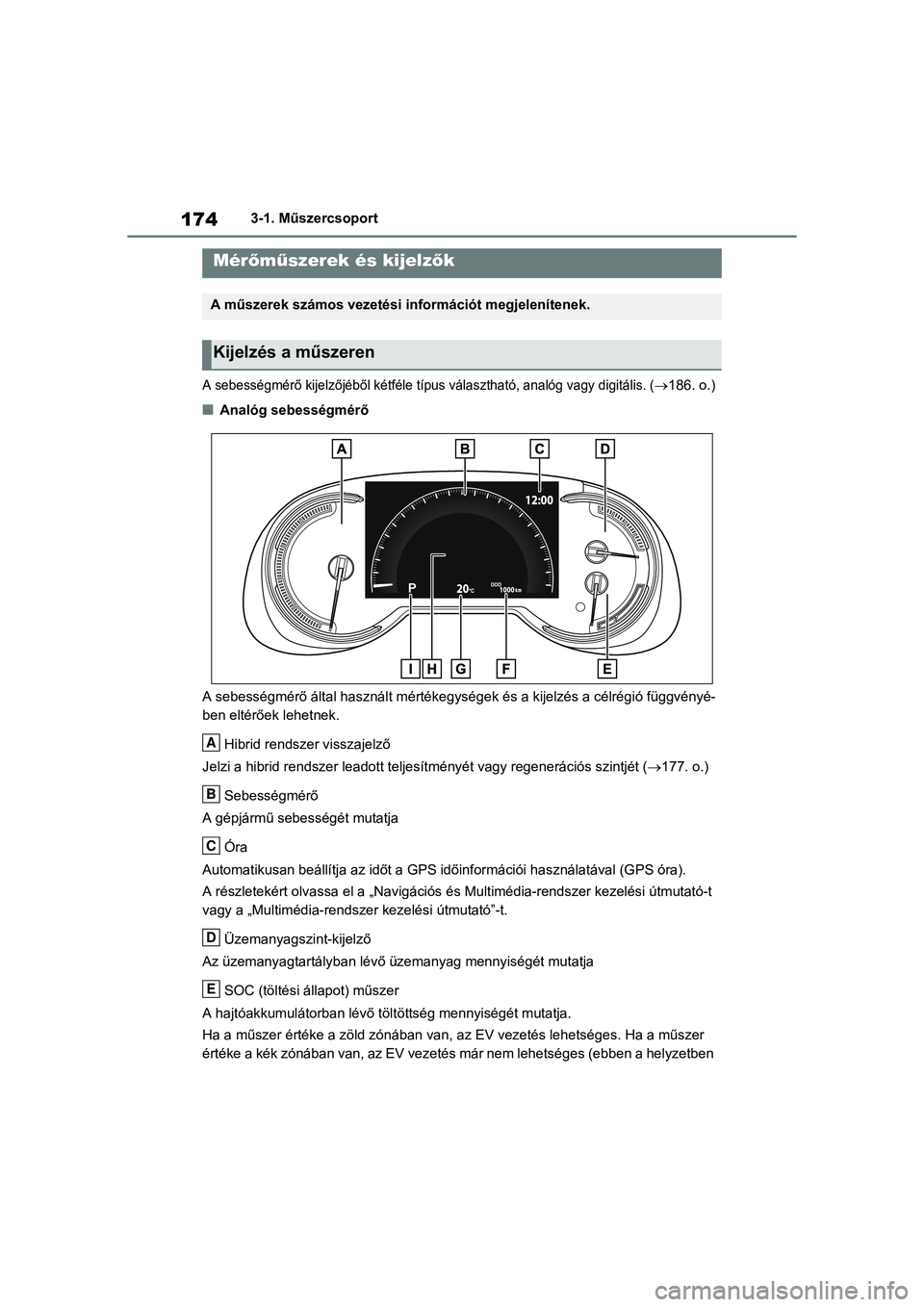

1743-1. Műszercsoport
A sebességmérő kijelzőjéből kétféle típus választható, analóg vagy digitális. (186. o.)
nAnalóg sebességmérő
A sebességmérő által használt mé rtékegységek és a kijelzés a célrégió függvényé-
ben eltérőek lehetnek.
Hibrid rendszer visszajelző
Jelzi a hibrid rendszer leadott teljesítményét vagy regeneráció s szintjét (177. o.)
Sebességmérő
A gépjármű sebességét mutatja
Óra
Automatikusan beállítja az időt a GPS időinformációi használatával (GPS óra).
A részletekért olvassa el a „Navigációs és Multimédia-rendszer kezelési útmutató-t
vagy a „Multimédia-rendsze r kezelési útmutató”-t.
Üzemanyagszint-kijelző
Az üzemanyagtartályban lévő ü zemanyag mennyiségét mutatja
SOC (töltési állapot) műszer
A hajtóakkumulátorban lévő töl töttség mennyiségét mutatja.
Ha a műszer értéke a zöld zónába n van, az EV vezetés lehetséges. Ha a műszer
értéke a kék zónában van, az EV vezetés már nem lehetséges (ebb en a helyzetben
Mérőműszerek és kijelz ők
A műszerek számos vezetési információt megjelenítenek.
Kijelzés a műszeren
A
B
C
D
E
