2021 TOYOTA RAV4 PHEV Kezelési útmutató (in Hungarian)

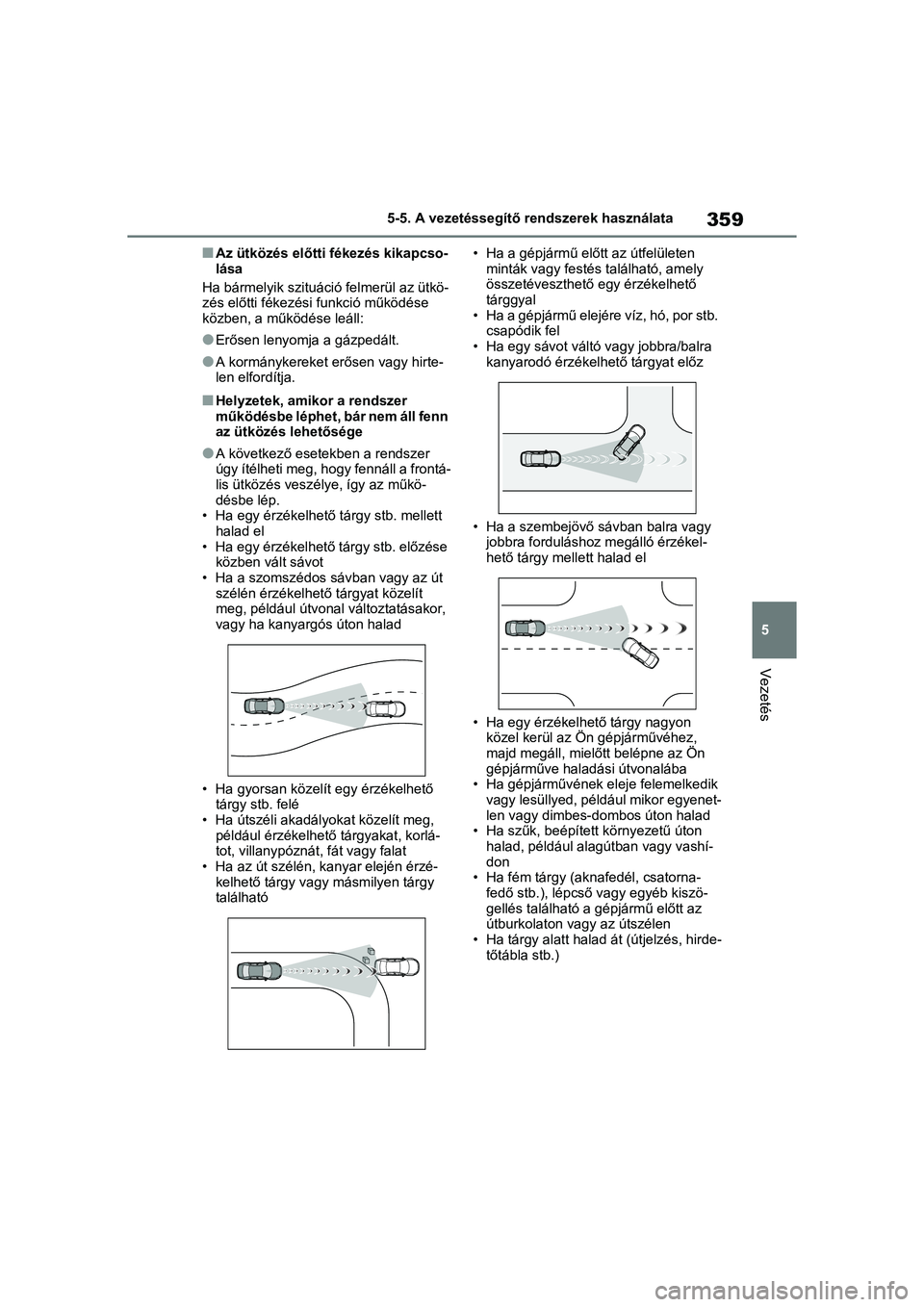

359
5
5-5. A vezetéssegítő rendszerek használata
Vezetés
nAz ütközés előtti fékezés kikapcso-
lása
Ha bármelyik szituác ió felmerül az ütkö-
zés előtti fékezési funkció működése
közben, a működése leáll:
lErősen lenyomja a gázpedált.
lA kormánykereket erősen vagy hirte-
len elfordítja.
nHelyzetek, amikor a rendszer
működésbe léphet, bár nem áll fenn
az ütközés lehetősége
lA következő esetekben a rendszer
úgy ítélheti meg, hogy fennáll a frontá-
lis ütközés veszé lye, így az műkö-
désbe lép.
• Ha egy érzékelhető tárgy stb. mellett halad el
• Ha egy érzékelhető tárgy stb. előzése közben vált sávot
• Ha a szomszédos sávban vagy az út
szélén érzékelhető tárgyat közelít
meg, például útvonal változtatásakor,
vagy ha kanyargós úton halad
• Ha gyorsan közelít egy érzékelhető tárgy stb. felé
• Ha útszéli akadályokat közelít meg, például érzékelhető tárgyakat, korlá-
tot, villanypóznát, fát vagy falat
• Ha az út szélén, kanyar elején érzé- kelhető tárgy vagy másmilyen tárgy
található • Ha a gépjármű előt
t az útfelületen
minták vagy festés található, amely
összetéveszthető egy érzékelhető
tárggyal
• Ha a gépjármű elejére víz, hó, por stb. csapódik fel
• Ha egy sávot váltó vagy jobbra/balra kanyarodó érzékelhető tárgyat előz
• Ha a szembejövő sávban balra vagy jobbra forduláshoz megálló érzékel-
hető tárgy mellett halad el
• Ha egy érzékelhető tárgy nagyon közel kerül az Ön gépjárművéhez,
majd megáll, mielőtt belépne az Ön
gépjárműve haladási útvonalába
• Ha gépjárművének eleje felemelkedik
vagy lesüllyed, például mikor egyenet-
len vagy dimbes-dombos úton halad
• Ha szűk, beépített környezetű úton
halad, például alagút ban vagy vashí-
don
• Ha fém tárgy (aknafedél, csatorna-
fedő stb.), lépcső v agy egyéb kiszö-
gellés található a gépjármű előtt az
útburkolaton vagy az útszélen
• Ha tárgy alatt halad á t (útjelzés, hirde-
tőtábla stb.)

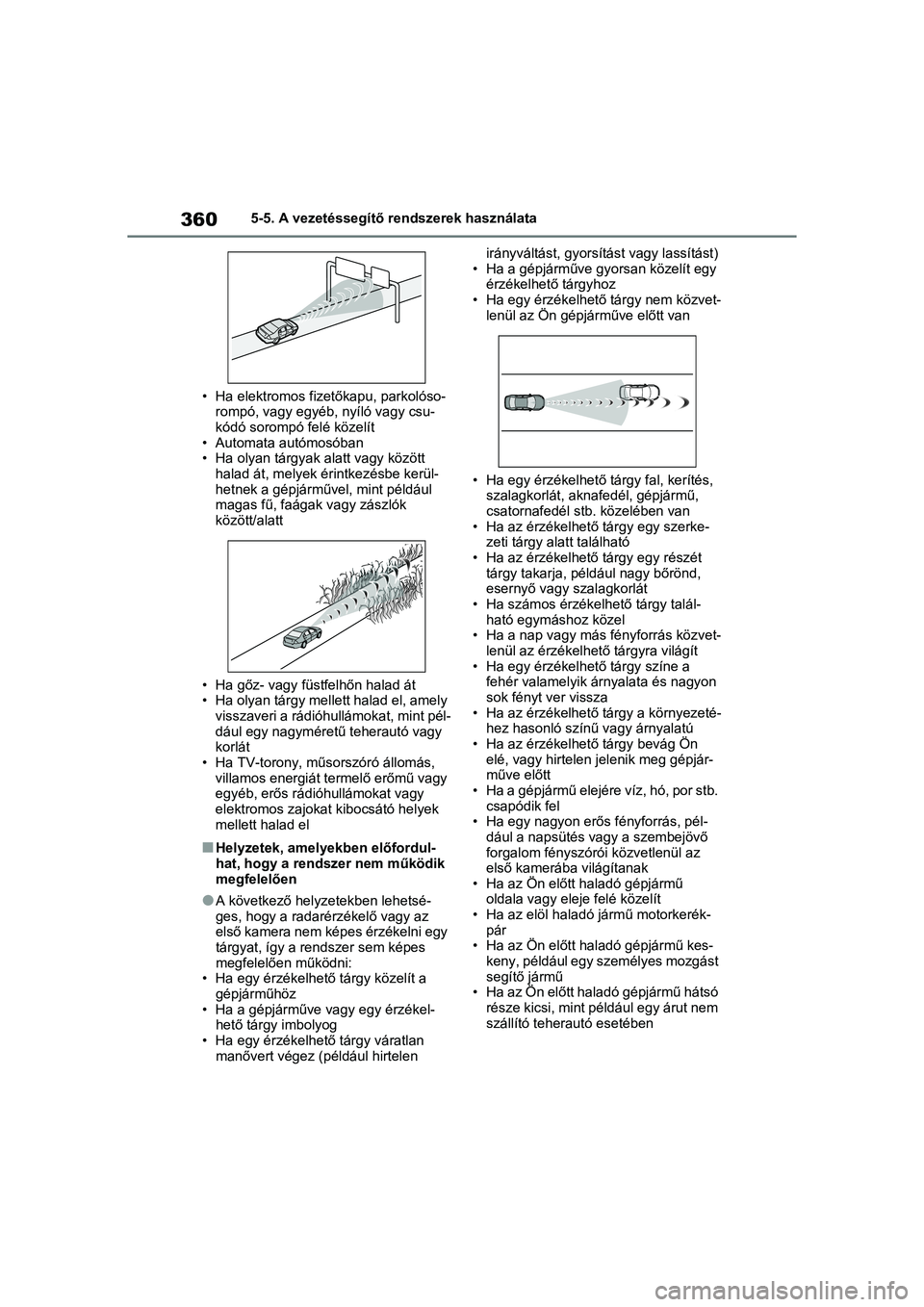

3605-5. A vezetéssegítő rendszerek használata
• Ha elektromos fizet őkapu, parkolóso-
rompó, vagy egyéb, nyíló vagy csu-
kódó sorompó felé közelít
• Automata autómosóban
• Ha olyan tárgyak alatt vagy között
halad át, melyek é rintkezésbe kerül-
hetnek a gépjárművel, mint például
magas fű, faágak vagy zászlók
között/alatt
• Ha gőz- vagy füstfelhőn halad át
• Ha olyan tárgy mellett halad el, amely visszaveri a rádióhullámokat, mint pél-
dául egy nagyméretű teherautó vagy
korlát
• Ha TV-torony, műsorszóró állomás, villamos energiát t ermelő erőmű vagy
egyéb, erős rádióhullámokat vagy
elektromos zajokat kibocsátó helyek
mellett halad el
nHelyzetek, amel yekben előfordul-
hat, hogy a rendszer nem működik
megfelelően
lA következő helyzetekben lehetsé-
ges, hogy a radarérzékelő vagy az
első kamera nem képes érzékelni egy
tárgyat, így a rendszer sem képes
megfelelően működni:
• Ha egy érzékelhet ő tárgy közelít a
gépjárműhöz
• Ha a gépjárműve vagy egy érzékel-
hető tárgy imbolyog
• Ha egy érzékelhető tárgy váratlan manővert végez (például hirtelen irányváltást, gyorsítást vagy lassítást)
• Ha a gépjárműve gyorsan közelít egy érzékelhető tárgyhoz
• Ha egy érzékelhető tárgy nem közvet- lenül az Ön gépjárműve előtt van
• Ha egy érzékelhető tárgy fal, kerítés, szalagkorlát, aknafedél, gépjármű,
csatornafedél stb. közelében van
• Ha az érzékelhető tárgy egy szerke- zeti tárgy alatt található
• Ha az érzékelhető tárgy egy részét
tárgy takarja, például nagy bőrönd,
esernyő vagy szalagkorlát
• Ha számos érzékelh ető tárgy talál-
ható egymáshoz közel
• Ha a nap vagy más fényforrás közvet- lenül az érzékelhető tárgyra világít
• Ha egy érzékelhető tárgy színe a fehér valamelyik árnyalata és nagyon
sok fényt ver vissza
• Ha az érzékelhető tárgy a környezeté- hez hasonló színű vagy árnyalatú
• Ha az érzékelhető tárgy bevág Ön
elé, vagy hirtelen jelenik meg gépjár-
műve előtt
• Ha a gépjármű elejére víz, hó, por stb.
csapódik fel
• Ha egy nagyon erős fényforrás, pél- dául a napsütés vagy a szembejövő
forgalom fényszórói közvetlenül az
első kamerába világítanak
• Ha az Ön előtt haladó gépjármű
oldala vagy eleje felé közelít
• Ha az elöl haladó jármű motorkerék- pár
• Ha az Ön előtt ha ladó gépjármű kes-
keny, például egy személyes mozgást
segítő jármű
• Ha az Ön előtt haladó gépjármű hátsó
része kicsi, mint például egy árut nem
szállító teherautó esetében

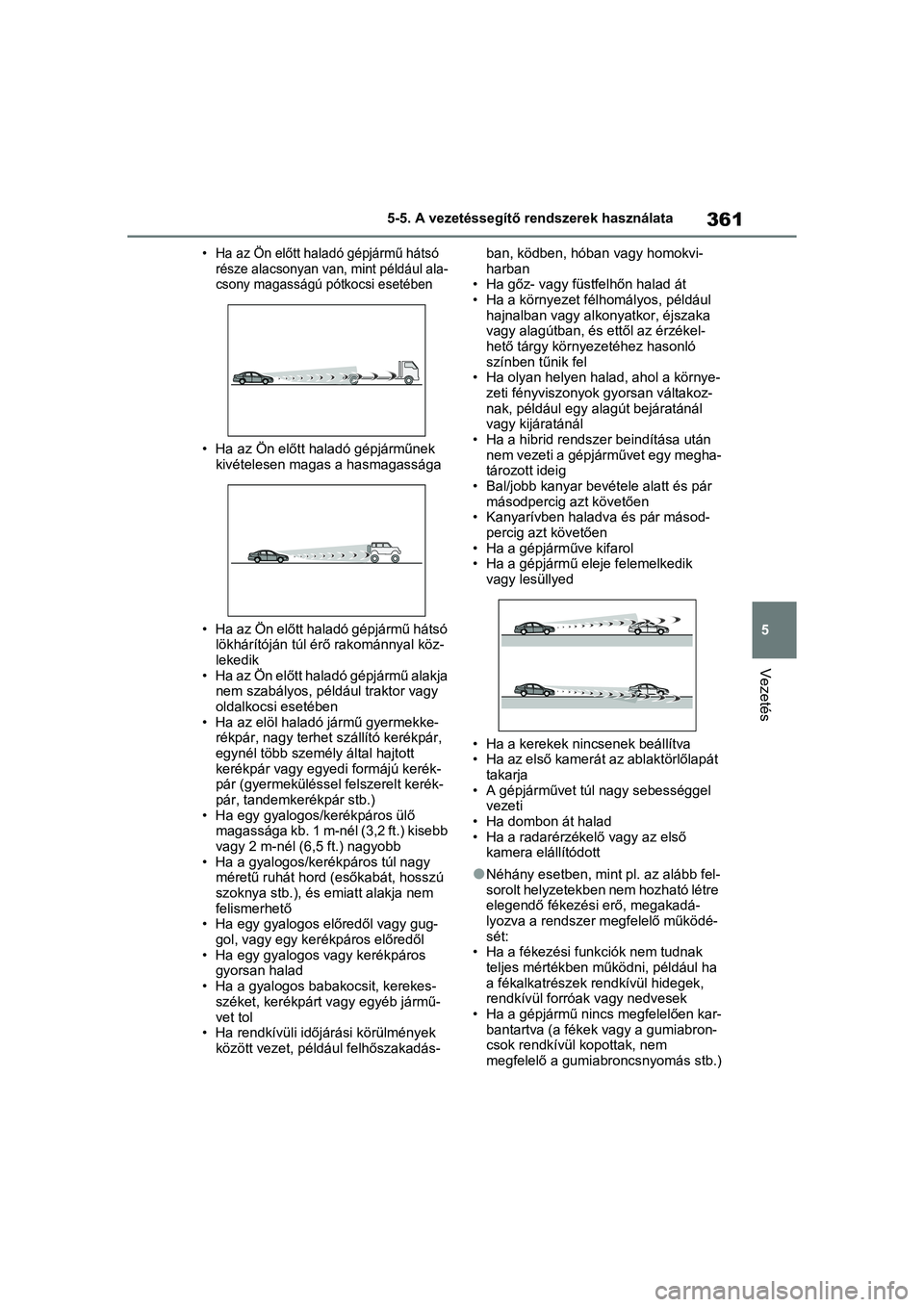

361
5
5-5. A vezetéssegítő rendszerek használata
Vezetés
• Ha az Ön előtt haladó gépjármű hátsó
része alacsonyan van, mint például ala-
csony magasságú pótkocsi esetében
• Ha az Ön előtt ha ladó gépjárműnek
kivételesen maga s a hasmagassága
• Ha az Ön előtt haladó gépjármű hátsó lökhárítóján túl érő rakománnyal köz-
lekedik
• Ha az Ön előtt haladó gépjármű alakja nem szabályos, például traktor vagy
oldalkocsi esetében
• Ha az elöl haladó jármű gyermekke- rékpár, nagy terhet szállító kerékpár,
egynél több személy által hajtott
kerékpár vagy egyedi formájú kerék-
pár (gyermeküléssel felszerelt kerék-
pár, tandemkerékpár stb.)
• Ha egy gyalogos/kerékpáros ülő magassága kb. 1 m-nél (3,2 ft.) kisebb
vagy 2 m-nél (6,5 ft.) nagyobb
• Ha a gyalogos/kerékpáros túl nagy méretű ruhát hord ( esőkabát, hosszú
szoknya stb.), és emiatt alakja nem
felismerhető
• Ha egy gyalogos előredől vagy gug-
gol, vagy egy kerékpáros előredől
• Ha egy gyalogos vagy kerékpáros gyorsan halad
• Ha a gyalogos babakocsit, kerekes- széket, kerékpárt vagy egyéb jármű-
vet tol
• Ha rendkívüli időjárási körülmények
között vezet, például felhőszakadás- ban, ködben, hóban
vagy homokvi-
harban
• Ha gőz- vagy füstfelhőn halad át
• Ha a környezet félhomályos, például
hajnalban vagy alkonyatkor, éjszaka
vagy alagútban, és ettől az érzékel-
hető tárgy környe zetéhez hasonló
színben tűnik fel
• Ha olyan helyen halad, ahol a környe-
zeti fényviszonyok gyorsan váltakoz-
nak, például egy alagút bejáratánál
vagy kijáratánál
• Ha a hibrid rendszer beindítása után nem vezeti a gépjárművet egy megha-
tározott ideig
• Bal/jobb kanyar bevétele alatt és pár másodpercig azt követően
• Kanyarívben haladva és pár másod-
percig azt követően
• Ha a gépjárműve kifarol
• Ha a gépjármű eleje felemelkedik vagy lesüllyed
• Ha a kerekek nincsenek beállítva
• Ha az első kamerát az ablaktörlőlapát takarja
• A gépjárművet túl nagy sebességgel
vezeti
• Ha dombon át halad
• Ha a radarérzékel ő vagy az első
kamera elállítódott
lNéhány esetben, mint pl. az alább fel-
sorolt helyzetekben nem hozható létre
elegendő fékezési erő, megakadá-
lyozva a rendszer megfelelő működé-
sét:
• Ha a fékezési funkciók nem tudnak teljes mértékben működni, például ha
a fékalkatrészek rendkívül hidegek,
rendkívül forróak vagy nedvesek
• Ha a gépjármű nincs megfelelően kar- bantartva (a fékek vagy a gumiabron-
csok rendkívül kopottak, nem
megfelelő a gumiabroncsnyomás stb.)

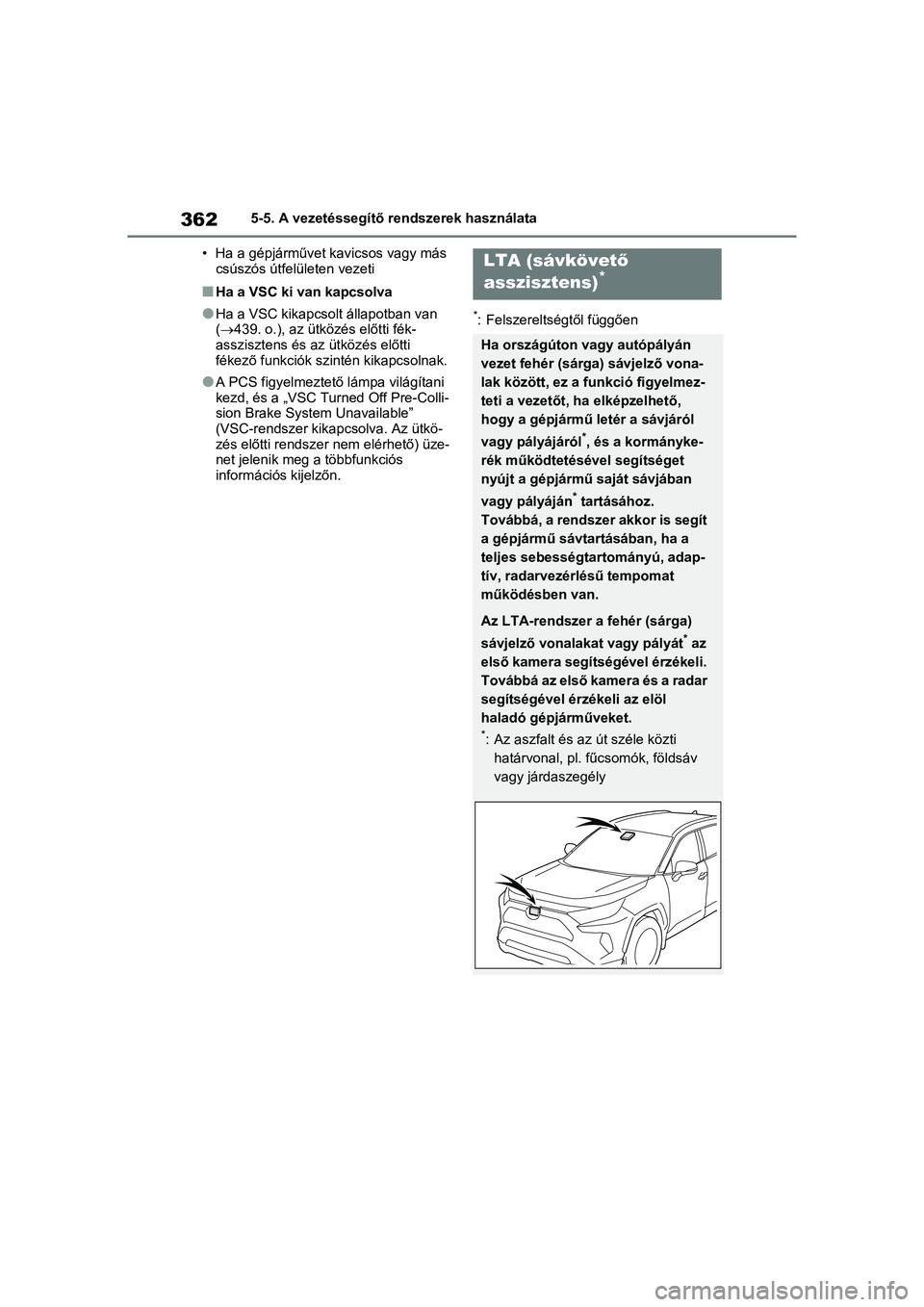

3625-5. A vezetéssegítő rendszerek használata
• Ha a gépjárművet kavicsos vagy más csúszós útfelületen vezeti
nHa a VSC ki van kapcsolva
lHa a VSC kikapcsolt állapotban van
(439. o.), az ütközés előtti fék-
asszisztens és az ütközés előtti
fékező funkciók szi ntén kikapcsolnak.
lA PCS figyelmeztető lámpa világítani
kezd, és a „VSC Turned Off Pre-Colli-
sion Brake System Unavailable”
(VSC-rendszer kikapcsolva. Az ütkö-
zés előtti rendszer nem elérhető) üze-
net jelenik meg a többfunkciós
információs kijelzőn.
*: Felszereltségtől függően
LTA (sávkövet ő
asszisztens)*
Ha országúton vagy autópályán
vezet fehér (sárga) sávjelző vona-
lak között, ez a funkció figyelmez-
teti a vezetőt, ha elképzelhető,
hogy a gépjármű letér a sávjáról
vagy pályájáról
*, és a kormányke-
rék működtetésével segítséget
nyújt a gépjármű saját sávjában
vagy pályáján
* tartásához.
Továbbá, a rendszer akkor is segít
a gépjármű sávtartásában, ha a
teljes sebességtartományú, adap-
tív, radarvezérlésű tempomat
működésben van.
Az LTA-rendszer a fehér (sárga)
sávjelző vonalakat vagy pályát
* az
első kamera segítségével érzékeli.
Továbbá az első kamera és a radar
segítségével érzékeli az elöl
haladó gépjárműveket.
*: Az aszfalt és az út széle közti határvonal, pl. fűcsomók, földsáv
vagy járdaszegély

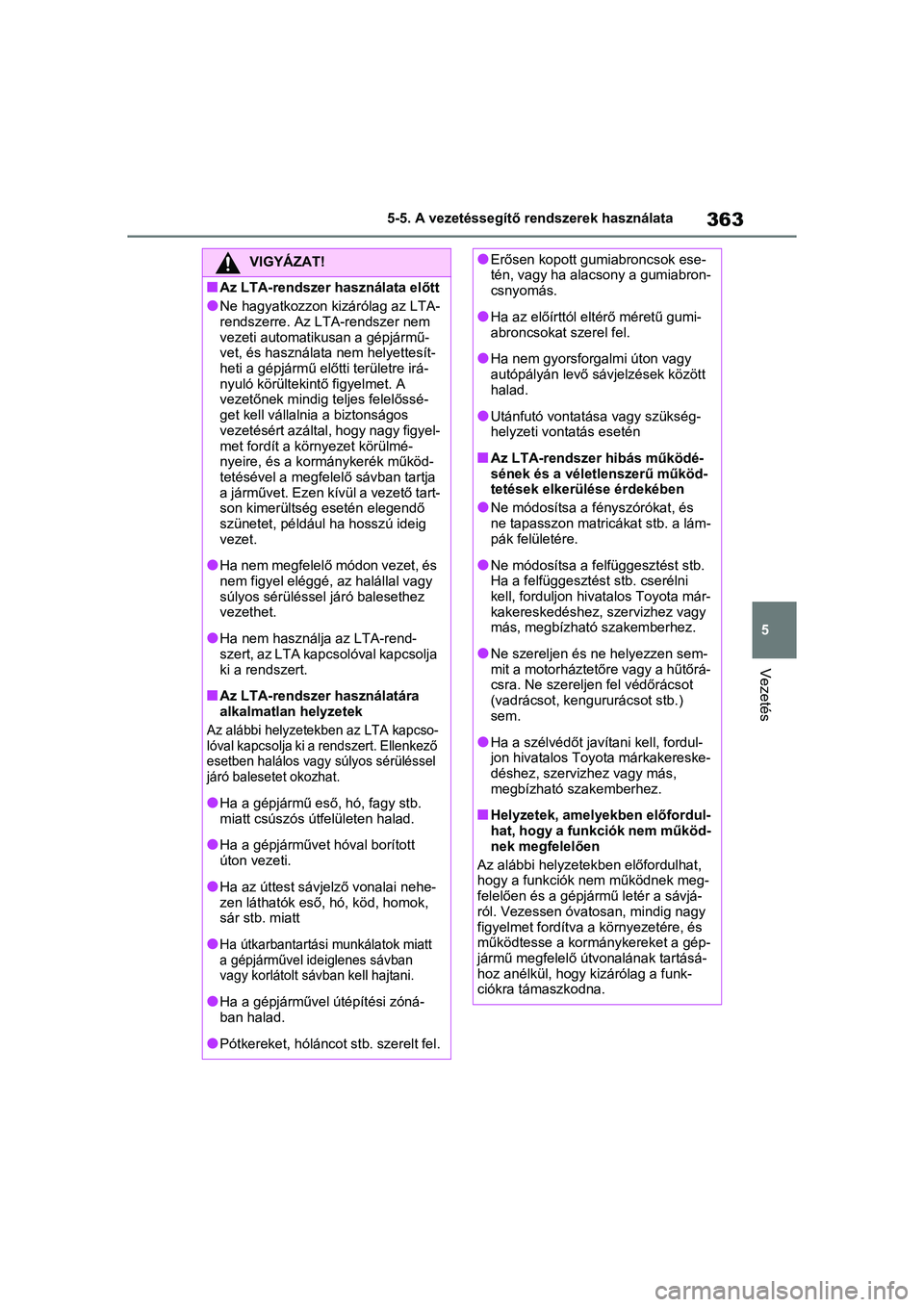

363
5
5-5. A vezetéssegítő rendszerek használata
Vezetés
VIGYÁZAT!
nAz LTA-rendszer
használata előtt
lNe hagyatkozzon kizárólag az LTA-
rendszerre. Az LTA-rendszer nem
vezeti automatikusan a gépjármű-
vet, és használata nem helyettesít-
heti a gépjármű elő tti területre irá-
nyuló körültekintő figyelmet. A
vezetőnek mindig teljes felelőssé-
get kell vállalnia a biztonságos
vezetésért azáltal, hogy nagy figyel-
met fordít a környezet körülmé-
nyeire, és a kormánykerék működ-
tetésével a megfelelő sávban tartja
a járművet. Ezen kí vül a vezető tart-
son kimerültség esetén elegendő
szünetet, pé ldául ha hosszú ideig
vezet.
lHa nem megfelelő módon vezet, és
nem figyel eléggé, az halállal vagy
súlyos sérüléssel járó balesethez
vezethet.
lHa nem használja az LTA-rend-
szert, az LTA kapcsolóval kapcsolja
ki a rendszert.
nAz LTA-rendszer használatára
alkalmatlan helyzetek
Az alábbi helyzetekben az LTA kapcso-
lóval kapcsolja ki a rendszert. Ellenkező
esetben halálos vagy súlyos sérüléssel
járó balesetet okozhat.
lHa a gépjármű eső, hó, fagy stb.
miatt csúszós útfelületen halad.
lHa a gépjárművet hóval borított
úton vezeti.
lHa az úttest sávjelző vonalai nehe-
zen láthatók eső, hó, köd, homok,
sár stb. miatt
lHa útkarbantartási munkálatok miatt
a gépjárművel i deiglenes sávban
vagy korlátolt sávban kell hajtani.
lHa a gépjárművel útépítési zóná-
ban halad.
lPótkereket, hóláncot stb. szerelt fel.
lErősen kopott gu miabroncsok ese-
tén, vagy ha alacsony a gumiabron-
csnyomás.
lHa az előírttól eltérő méretű gumi-
abroncsokat szerel fel.
lHa nem gyorsforgalmi úton vagy
autópályán levő sávjelzések között
halad.
lUtánfutó vontatás a vagy szükség-
helyzeti vontatás esetén
nAz LTA-rendszer hibás működé-
sének és a véletlenszerű működ-
tetések elkerülése érdekében
lNe módosítsa a fényszórókat, és
ne tapasszon matricá kat stb. a lám-
pák felületére.
lNe módosítsa a felfüggesztést stb.
Ha a felfüggesztés t stb. cserélni
kell, forduljon hiva talos Toyota már-
kakereskedéshez, szervizhez vagy
más, megbízhat ó szakemberhez.
lNe szereljen és ne helyezzen sem-
mit a motorháztetőre vagy a hűtőrá-
csra. Ne szereljen fel védőrácsot
(vadrácsot, kengururácsot stb.)
sem.
lHa a szélvédőt javítani kell, fordul-
jon hivatalos Toyo ta márkakereske-
déshez, szervizhez vagy más,
megbízható szakemberhez.
nHelyzetek, amelyekben előfordul-
hat, hogy a funkciók nem működ-
nek megfelelően
Az alábbi helyzetek ben előfordulhat,
hogy a funkciók nem működnek meg-
felelően és a gépjármű letér a sávjá-
ról. Vezessen óvatosan, mindig nagy
figyelmet fordítva a környezetére, és
működtesse a kormánykereket a gép-
jármű megfelelő útvonalának tartásá-
hoz anélkül, hogy kizárólag a funk-
ciókra támaszkodna.

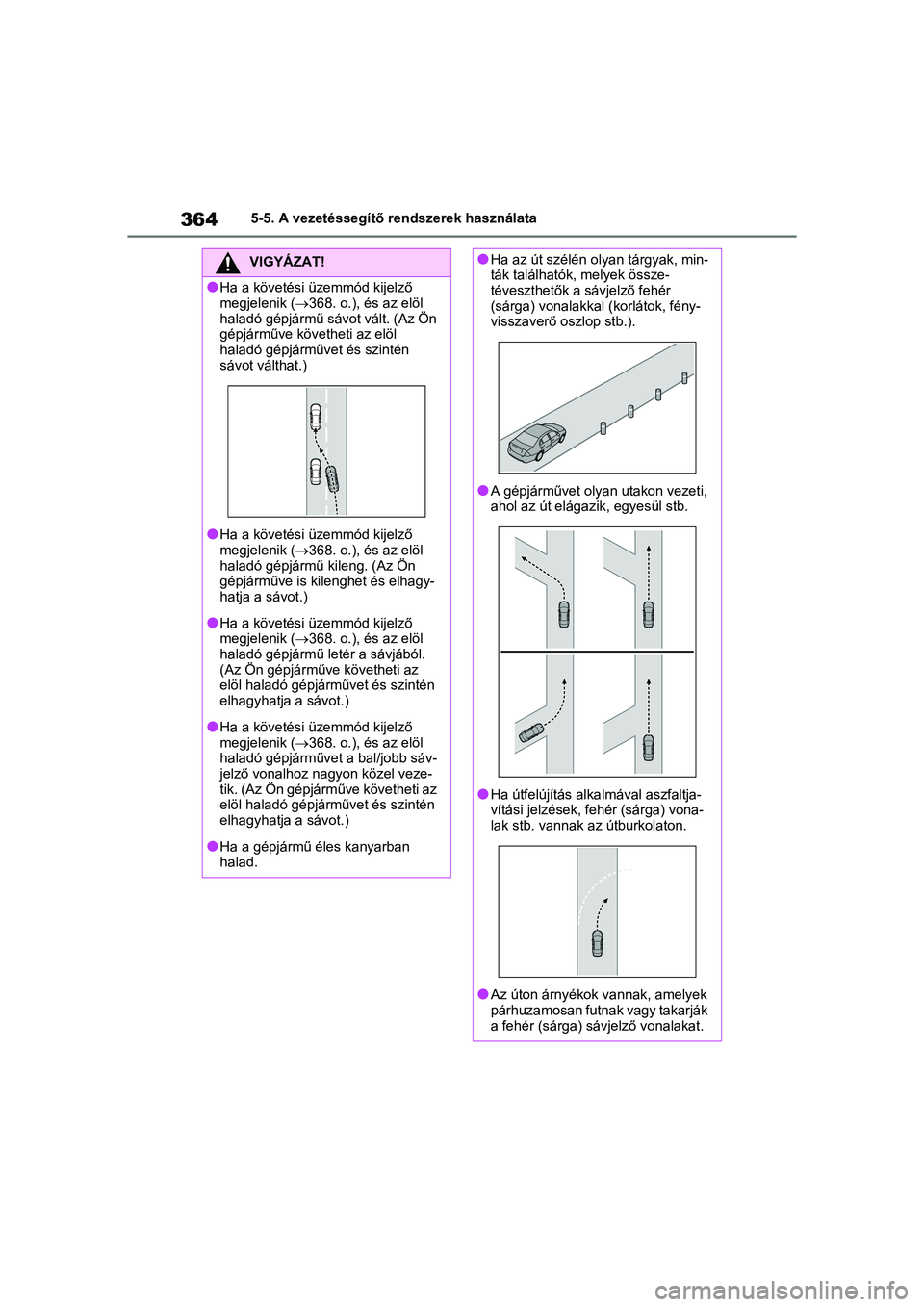

3645-5. A vezetéssegítő rendszerek használata
VIGYÁZAT!
lHa a követési üzemmód kijelző
megjelenik (368. o.), és az elöl
haladó gépjármű sávot vált. (Az Ön
gépjárműve követheti az elöl
haladó gépjárművet és szintén
sávot válthat.)
lHa a követési üzemmód kijelző
megjelenik ( 368. o.), és az elöl
haladó gépjármű kileng. (Az Ön
gépjárműve is kilenghet és elhagy-
hatja a sávot.)
lHa a követési üzemmód kijelző
megjelenik ( 368. o.), és az elöl
haladó gépjármű letér a sávjából.
(Az Ön gépjárműve követheti az
elöl haladó gépjárművet és szintén
elhagyhatja a sávot.)
lHa a követési üzemmód kijelző
megjelenik ( 368. o.), és az elöl
haladó gépjárművet a bal/jobb sáv-
jelző vonalhoz nag yon közel veze-
tik. (Az Ön gépjárműve követheti az
elöl haladó gépjárművet és szintén
elhagyhatja a sávot.)
lHa a gépjármű éles kanyarban
halad.
lHa az út szélén ol yan tárgyak, min-
ták találhatók, melyek össze-
téveszthetők a sávjelző fehér
(sárga) vonalakkal (korlátok, fény-
visszaverő oszlop stb.).
lA gépjárművet olyan utakon vezeti,
ahol az út elágazik, egyesül stb.
lHa útfelújítás alka lmával aszfaltja-
vítási jelzések, fehér (sárga) vona-
lak stb. vannak a z útburkolaton.
lAz úton árnyékok vannak, amelyek
párhuzamosan futnak vagy takarják
a fehér (sárga) sávjelző vonalakat.

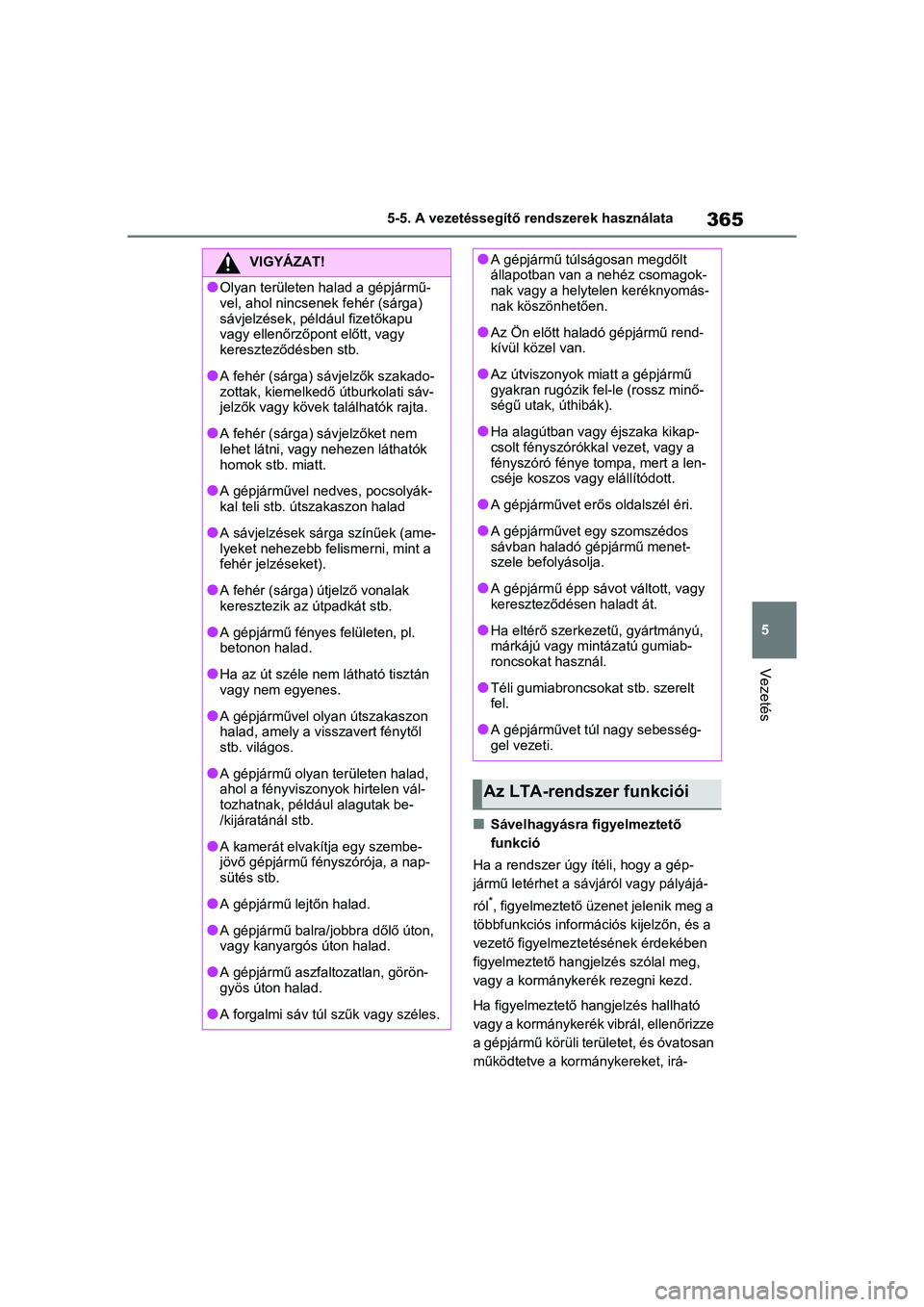

365
5
5-5. A vezetéssegítő rendszerek használata
Vezetés
nSávelhagyásra figyelmeztető
funkció
Ha a rendszer úgy ítéli, hogy a gép-
jármű letérhet a sávjáról vagy pályájá-
ról
*, figyelmeztető üzenet jelenik meg a
többfunkciós információs kijelzőn, és a
vezető figyelmeztetésének érdekében
figyelmeztető hangjelzés szólal meg,
vagy a kormánykerék rezegni kezd.
Ha figyelmeztető hangjelzés hallható
vagy a kormánykerék vibrál, ellenőrizze
a gépjármű körüli területet, és óvatosan
működtetve a korm ánykereket, irá-
VIGYÁZAT!
lOlyan területen halad a gépjármű-
vel, ahol nincsenek fehér (sárga)
sávjelzések, például fizetőkapu
vagy ellenőrzőpont előtt, vagy
kereszteződésben stb.
lA fehér (sárga) sávjelzők szakado-
zottak, kiemelkedő útburkolati sáv-
jelzők vagy kövek találhatók rajta.
lA fehér (sárga) sávjelzőket nem
lehet látni, vagy nehezen láthatók
homok stb. miatt.
lA gépjárművel nedves, pocsolyák-
kal teli stb. útszakaszon halad
lA sávjelzések sárga színűek (ame-
lyeket nehezebb felismerni, mint a
fehér jelzéseket).
lA fehér (sárga) útjelző vonalak
keresztezik az útpadkát stb.
lA gépjármű fényes felületen, pl.
betonon halad.
lHa az út széle nem látható tisztán
vagy nem egyenes.
lA gépjárművel olyan útszakaszon
halad, amely a visszavert fénytől
stb. világos.
lA gépjármű olyan területen halad,
ahol a fényviszony ok hirtelen vál-
tozhatnak, például alagutak be-
/kijáratánál stb.
lA kamerát elvakítja egy szembe-
jövő gépjármű fén yszórója, a nap-
sütés stb.
lA gépjármű lejtőn halad.
lA gépjármű balra/jobbra dőlő úton,
vagy kanyargós úton halad.
lA gépjármű aszfaltozatlan, görön-
gyös úton halad.
lA forgalmi sáv túl szűk vagy széles.
lA gépjármű túlságosan megdőlt
állapotban van a nehéz csomagok-
nak vagy a helytelen keréknyomás-
nak köszönhetően.
lAz Ön előtt haladó gépjármű rend-
kívül közel van.
lAz útviszonyok miatt a gépjármű
gyakran rugózik fel-le (rossz minő-
ségű utak, úthibák).
lHa alagútban vagy éjszaka kikap-
csolt fényszórókkal vezet, vagy a
fényszóró fénye tompa, mert a len-
cséje koszos vagy elállítódott.
lA gépjárművet erős oldalszél éri.
lA gépjárművet egy szomszédos
sávban haladó gépjármű menet-
szele befolyásolja.
lA gépjármű épp sávot váltott, vagy
kereszteződésen haladt át.
lHa eltérő szerkezetű, gyártmányú,
márkájú vagy mintázatú gumiab-
roncsokat használ.
lTéli gumiabroncsokat stb. szerelt
fel.
lA gépjárművet túl nagy sebesség-
gel vezeti.
Az LTA-rendszer funkciói

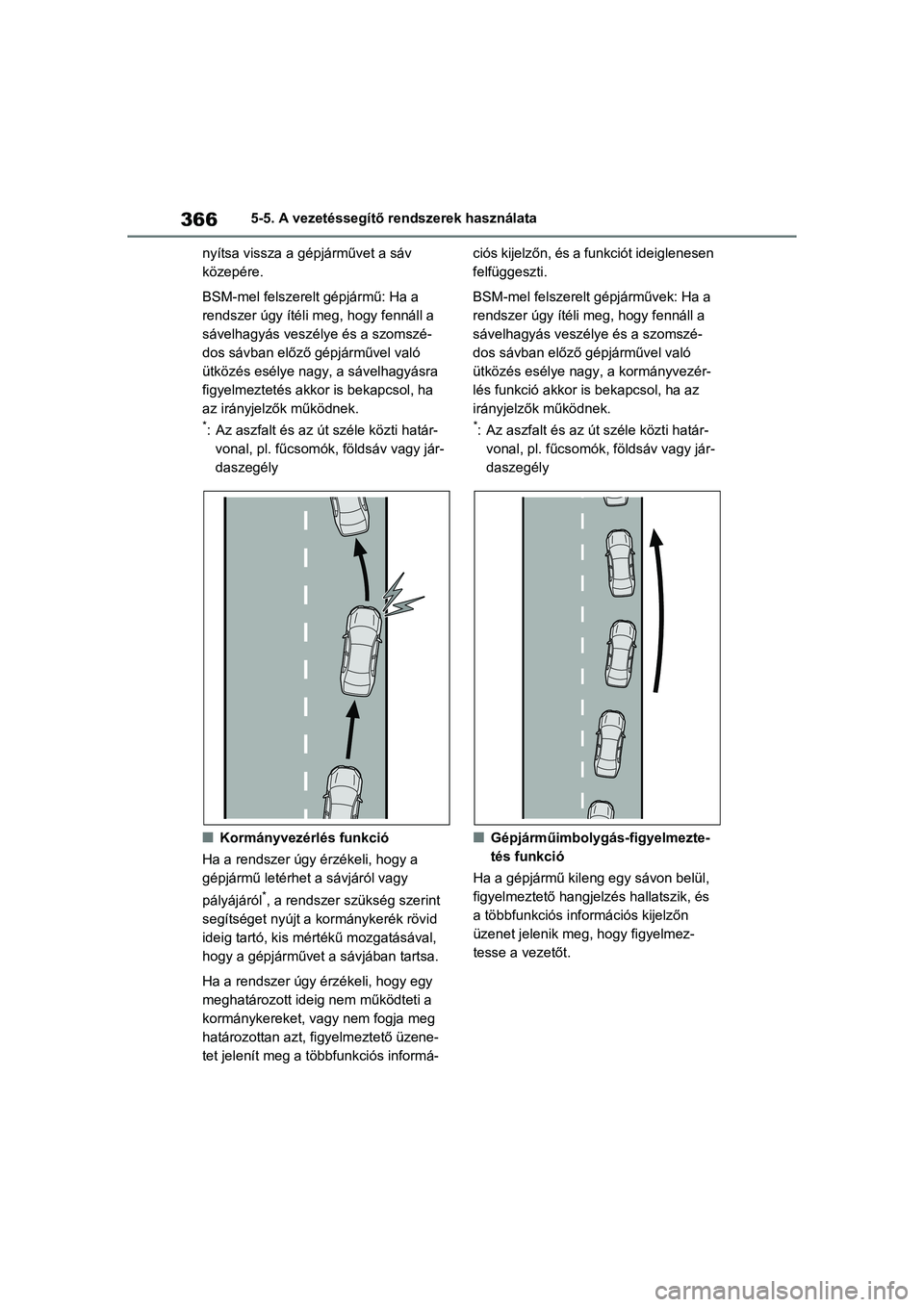

3665-5. A vezetéssegítő rendszerek használata
nyítsa vissza a g épjárművet a sáv
közepére.
BSM-mel felszerelt gépjármű: Ha a
rendszer úgy ítéli meg, hogy fennáll a
sávelhagyás veszélye és a szomszé-
dos sávban előző gépjárművel való
ütközés esélye nagy, a sávelhagyásra
figyelmeztetés akkor is bekapcsol, ha
az irányjelzők működnek.
*: Az aszfalt és az út széle közti határ- vonal, pl. fűcsomók, földsáv vagy jár-
daszegély
nKormányvezérlés funkció
Ha a rendszer úgy érzékeli, hogy a
gépjármű letérhet a sávjáról vagy
pályájáról
*, a rendszer szükség szerint
segítséget nyújt a kormánykerék rövid
ideig tartó, kis mértékű mozgatásával,
hogy a gépjárművet a sávjában tartsa.
Ha a rendszer úgy érzékeli, hogy egy
meghatározott ideig nem működteti a
kormánykereket, vagy nem fogja meg
határozottan azt, figyelmeztető üzene-
tet jelenít meg a többfunkciós informá- ciós kijelzőn, és a funkciót ideiglenesen
felfüggeszti.
BSM-mel felszerelt gépjárművek: Ha a
rendszer úgy ítéli meg, hogy fennáll a
sávelhagyás veszély
e és a szomszé-
dos sávban előző gépjárművel való
ütközés esélye nagy, a kormányvezér-
lés funkció akkor is bekapcsol, ha az
irányjelzők működnek.
*: Az aszfalt és az út széle közti határ- vonal, pl. fűcsomók, földsáv vagy jár-
daszegély
nGépjárműimbolygás-figyelmezte-
tés funkció
Ha a gépjármű kileng egy sávon belül,
figyelmeztető hangjelzés hallatszik, és
a többfunkciós információs kijelzőn
üzenet jelenik meg, hogy figyelmez-
tesse a vezetőt.
