2021 TOYOTA RAV4 PHEV Kezelési útmutató (in Hungarian)

311
5
5-1. Mielőtt elindul
Vezetés
458 mm (18,0 in.)
461 mm (18,1 in.)
536 mm (21,1 in.)

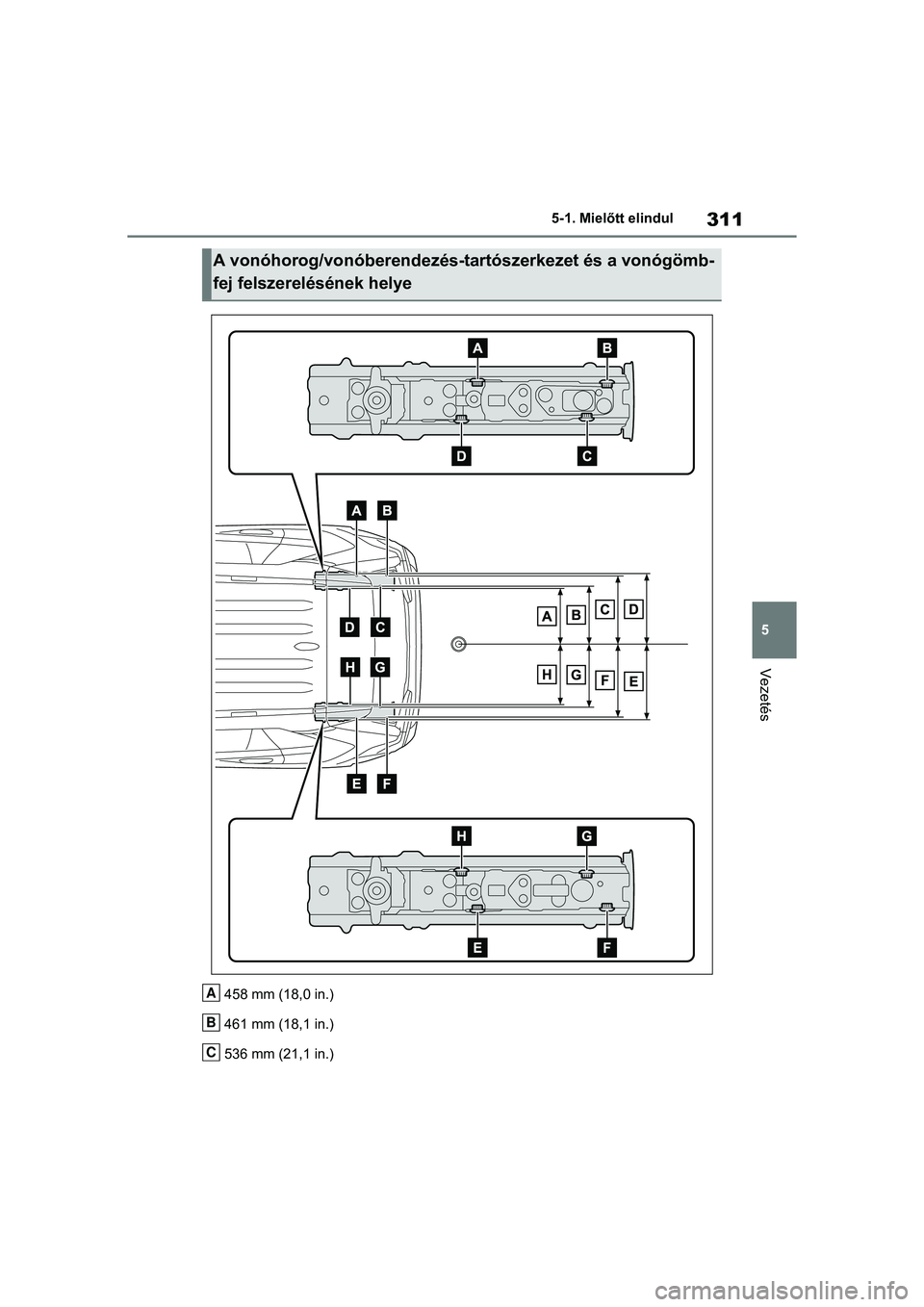

A vonóhorog/vonóberendezés-tartószerkezet és a vonógömb-
fej felszerelésének helye
A
B
C

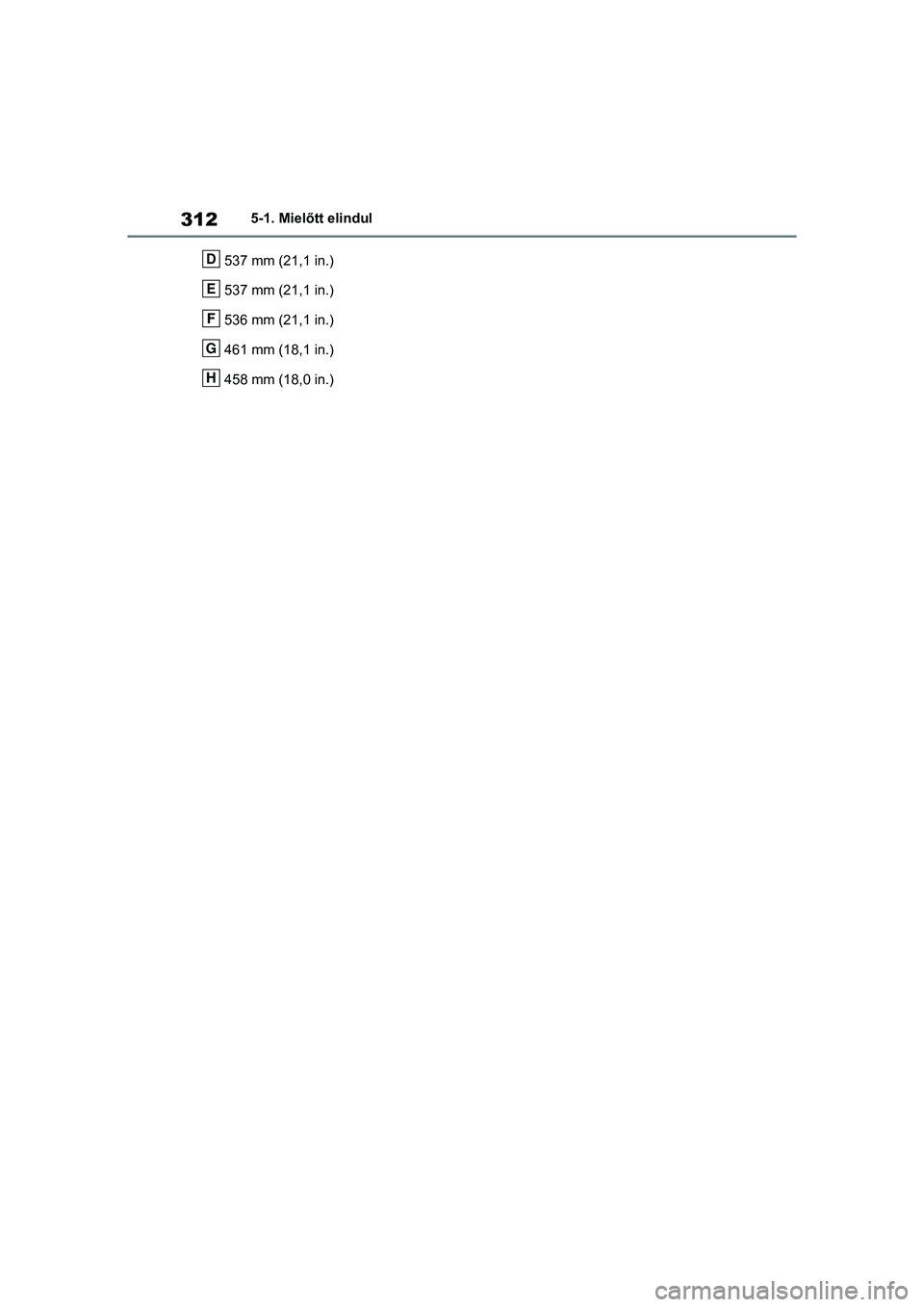

3125-1. Mielőtt elindul
537 mm (21,1 in.)
537 mm (21,1 in.)
536 mm (21,1 in.)
461 mm (18,1 in.)
458 mm (18,0 in.)
D
E
F
G
H

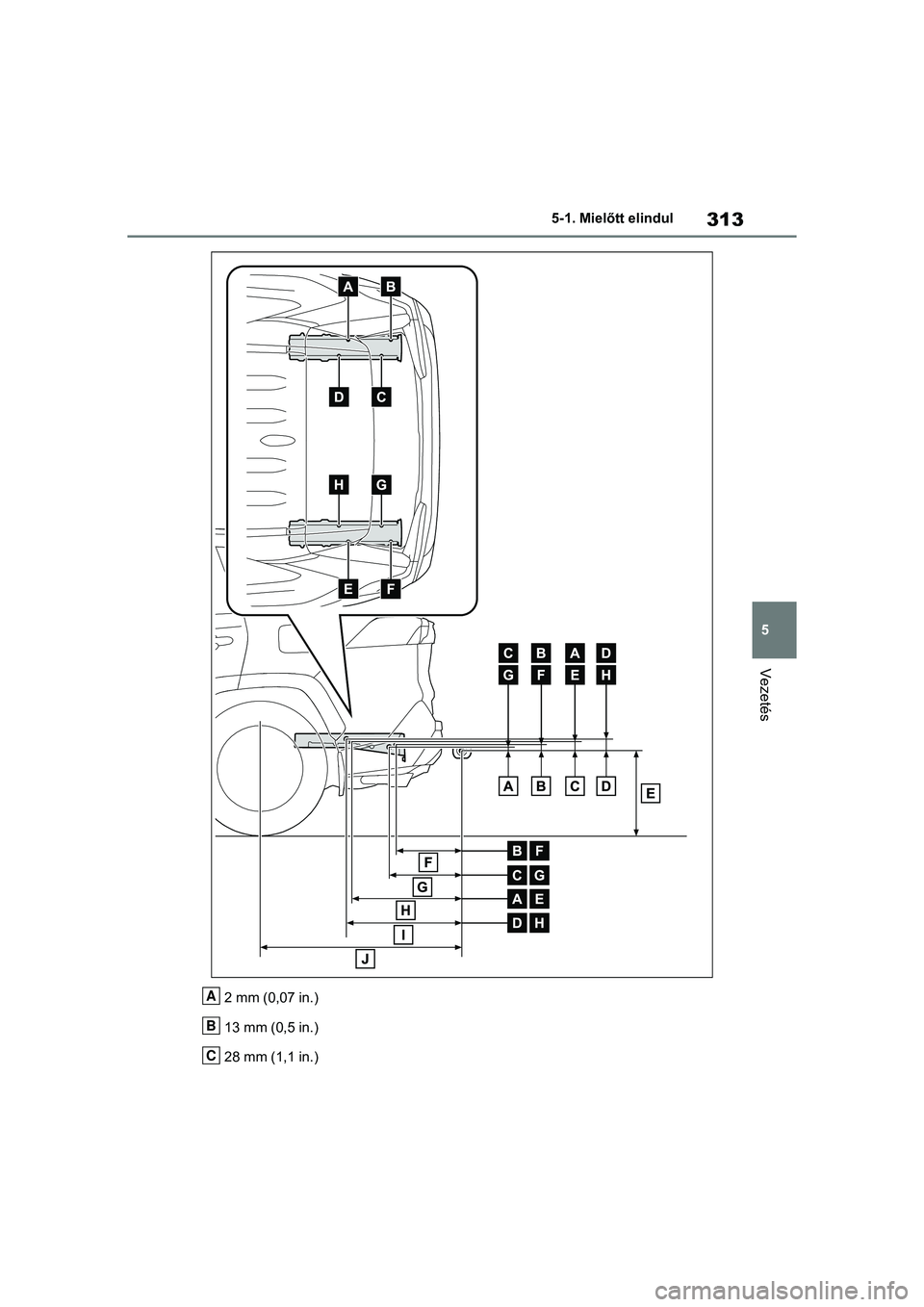

313
5
5-1. Mielőtt elindul
Vezetés
2 mm (0,07 in.)
13 mm (0,5 in.)
28 mm (1,1 in.)A
B
C

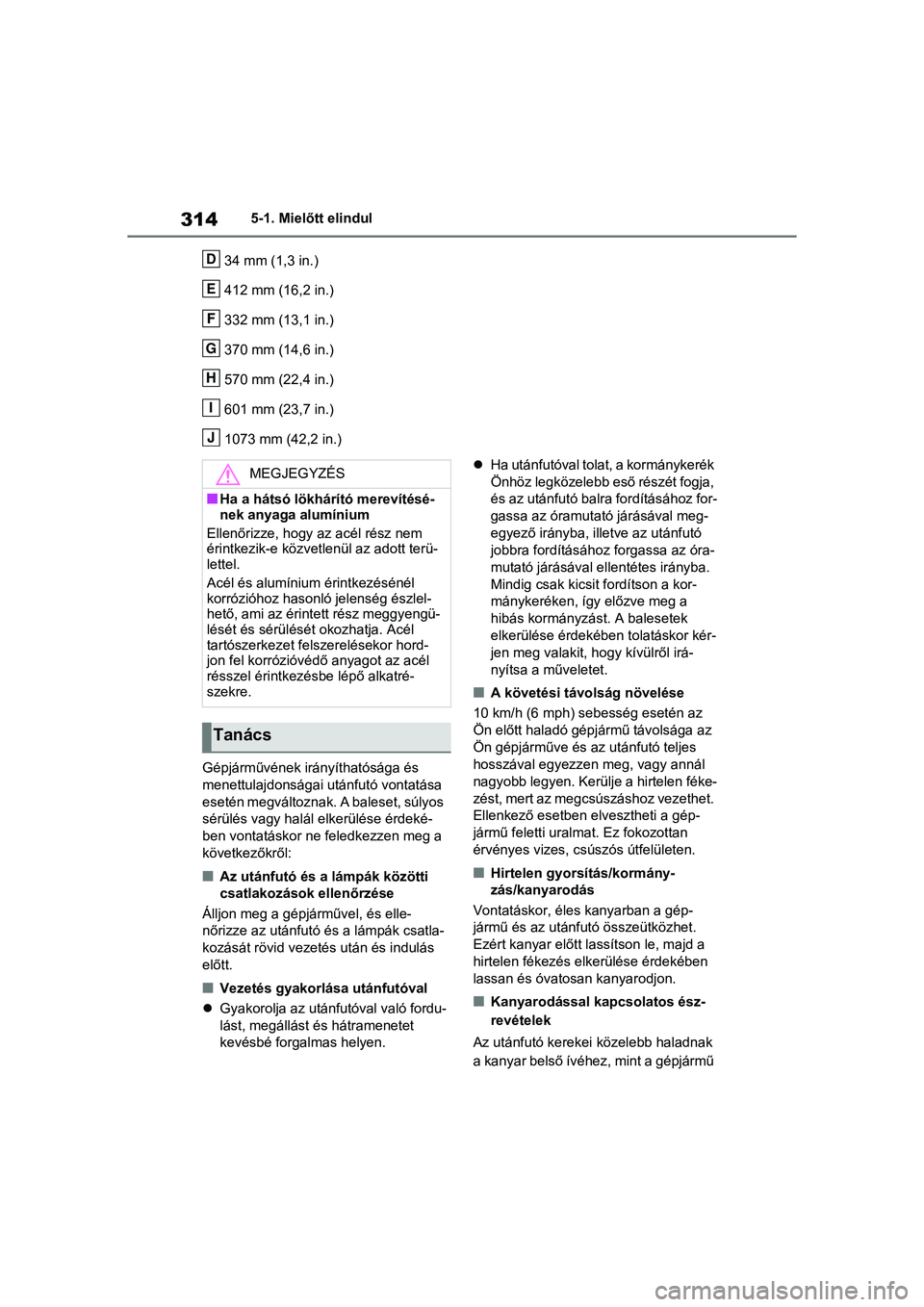

3145-1. Mielőtt elindul
34 mm (1,3 in.)
412 mm (16,2 in.)
332 mm (13,1 in.)
370 mm (14,6 in.)
570 mm (22,4 in.)
601 mm (23,7 in.)
1073 mm (42,2 in.)
Gépjárművének irányíthatósága és
menettulajdonságai utánfutó vontatása
esetén megváltoznak. A baleset, súlyos
sérülés vagy halál elkerülése érdeké-
ben vontatáskor ne feledkezzen meg a
következőkről:
nAz utánfutó és a lámpák közötti
csatlakozások ellenőrzése
Álljon meg a gépjárművel, és elle-
nőrizze az utánfutó és a lámpák csatla-
kozását rövid vezetés után és indulás
előtt.
nVezetés gyakorlása utánfutóval
 Gyakorolja az utánfutóval való fordu-
lást, megállást é s hátramenetet
kevésbé forgalmas helyen. 
Ha utánfutóval tolat, a kormánykerék
Önhöz legközelebb eső részét fogja,
és az utánfutó balra fordításához for-
gassa az óramutató járásával meg-
egyező irányba, il letve az utánfutó
jobbra fordításához forgassa az óra-
mutató járásával ellentétes irányba.
Mindig csak kicsit fordítson a kor-
mánykeréken, így előzve meg a
hibás kormányzást. A balesetek
elkerülése érdekében tolatáskor kér-
jen meg valakit, hogy kívülről irá-
nyítsa a műveletet.
nA követési távo lság növelése
10 km/h (6 mph) se besség esetén az
Ön előtt haladó gépjármű távolsága az
Ön gépjárműve és az utánfutó teljes
hosszával egyezzen meg, vagy annál
nagyobb legyen. Kerülje a hirtelen féke-
zést, mert az megcsú száshoz vezethet.
Ellenkező esetben elvesztheti a gép-
jármű feletti uralmat. Ez fokozottan
érvényes vizes, csú szós útfelületen.
nHirtelen gyorsítás/kormány-
zás/kanyarodás
Vontatáskor, éles kanyarban a gép-
jármű és az utánfut ó összeütközhet.
Ezért kanyar előtt lassítson le, majd a
hirtelen fékezés elkerülése érdekében
lassan és óvatosan kanyarodjon.
nKanyarodással kapcsolatos ész-
revételek
Az utánfutó kerekei közelebb haladnak
a kanyar belső ívéhez, mint a gépjármű
D
E
F
G
H
I
J
0(*-(*<=e6
nHa a hátsó lökhárító merevítésé-
nek anyaga alumínium
Ellenőrizze, hogy az acél rész nem
érintkezik-e közvetlenül az adott terü-
lettel.
Acél és alumínium érintkezésénél
korrózióhoz hasonló jelenség észlel-
hető, ami az érintett rész meggyengü-
lését és sérülését okozhatja. Acél
tartószerkezet fel szerelésekor hord-
jon fel korrózióvédő anyagot az acél
résszel érintkezésbe lépő alkatré-
szekre.
Tanács

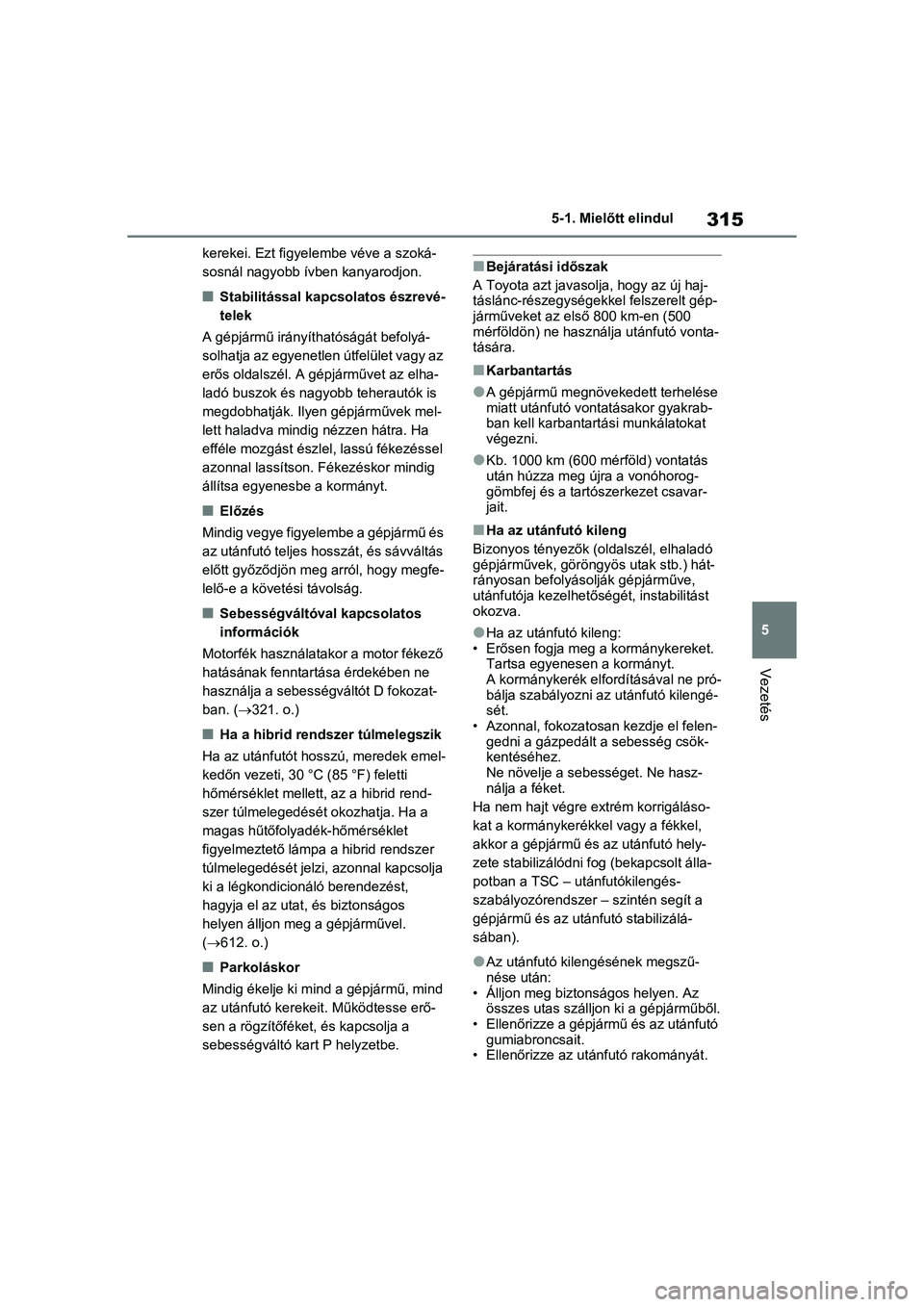

315
5
5-1. Mielőtt elindul
Vezetés
kerekei. Ezt figyele
mbe véve a szoká-
sosnál nagyobb ívben kanyarodjon.
nStabilitással kapcsolatos észrevé-
telek
A gépjármű irányíthatóságát befolyá-
solhatja az egyenetlen útfelület vagy az
erős oldalszél. A gépjárművet az elha-
ladó buszok és nagyobb teherautók is
megdobhatják. Ilyen gépjárművek mel-
lett haladva mindig nézzen hátra. Ha
efféle mozgást észlel , lassú fékezéssel
azonnal lassítson. Fékezéskor mindig
állítsa egyenesbe a kormányt.
nElőzés
Mindig vegye figyelembe a gépjármű és
az utánfutó teljes hosszát, és sávváltás
előtt győződjön meg arról, hogy megfe-
lelő-e a követési távolság.
nSebességváltóval kapcsolatos
információk
Motorfék használatakor a motor fékező
hatásának fenntartása érdekében ne
használja a sebességváltót D fokozat-
ban. ( 321. o.)
nHa a hibrid rendszer túlmelegszik
Ha az utánfutót hosszú, meredek emel-
kedőn vezeti, 30 °C (85 °F) feletti
hőmérséklet mellett, az a hibrid rend-
szer túlmelegedését okozhatja. Ha a
magas hűtőfolyadé k-hőmérséklet
figyelmeztető lámpa a hibrid rendszer
túlmelegedését jelzi, azonnal kapcsolja
ki a légkondicionáló berendezést,
hagyja el az utat , és biztonságos
helyen álljon meg a gépjárművel.
(612. o.)
nParkoláskor
Mindig ékelje ki mind a gépjármű, mind
az utánfutó kerekeit. Működtesse erő-
sen a rögzítőféket, és kapcsolja a
sebességváltó kart P helyzetbe.
nBejáratási időszak
A Toyota azt javasolja, hogy az új haj-
táslánc-részegységekk el felszerelt gép-
járműveket az el ső 800 km-en (500
mérföldön) ne használja utánfutó vonta-
tására.
nKarbantartás
lA gépjármű megnövekedett terhelése
miatt utánfutó vontatásakor gyakrab-
ban kell karbantart ási munkálatokat
végezni.
lKb. 1000 km (600 mérföld) vontatás
után húzza meg újra a vonóhorog-
gömbfej és a tartószerkezet csavar-
jait.
nHa az utánfu tó kileng
Bizonyos tényezők (o ldalszél, elhaladó
gépjárművek, göröngy ös utak stb.) hát-
rányosan befolyásolják gépjárműve,
utánfutója kezelhetős égét, instabilitást
okozva.
lHa az utánfutó kileng:
• Erősen fogja meg a kormánykereket.
Tartsa egyenesen a kormányt.
A kormánykerék elfordításával ne pró-
bálja szabályozni az utánfutó kilengé-
sét.
• Azonnal, fokozatos an kezdje el felen-
gedni a gázpedált a sebesség csök-
kentéséhez.
Ne növelje a sebességet. Ne hasz-
nálja a féket.
Ha nem hajt végre extrém korrigáláso-
kat a kormánykerékke l vagy a fékkel,
akkor a gépjármű és az utánfutó hely-
zete stabilizálódni fog (bekapcsolt álla-
potban a TSC – ut ánfutókilengés-
szabályozórendszer – szintén segít a
gépjármű és az utánfutó stabilizálá-
sában).
lAz utánfutó kilengésének megszű-
nése után:
• Álljon meg biztons ágos helyen. Az
összes utas szálljon ki a gépjárműből.
• Ellenőrizze a gépjármű és az utánfutó
gumiabroncsait.
• Ellenőrizze az utánfutó rakományát.

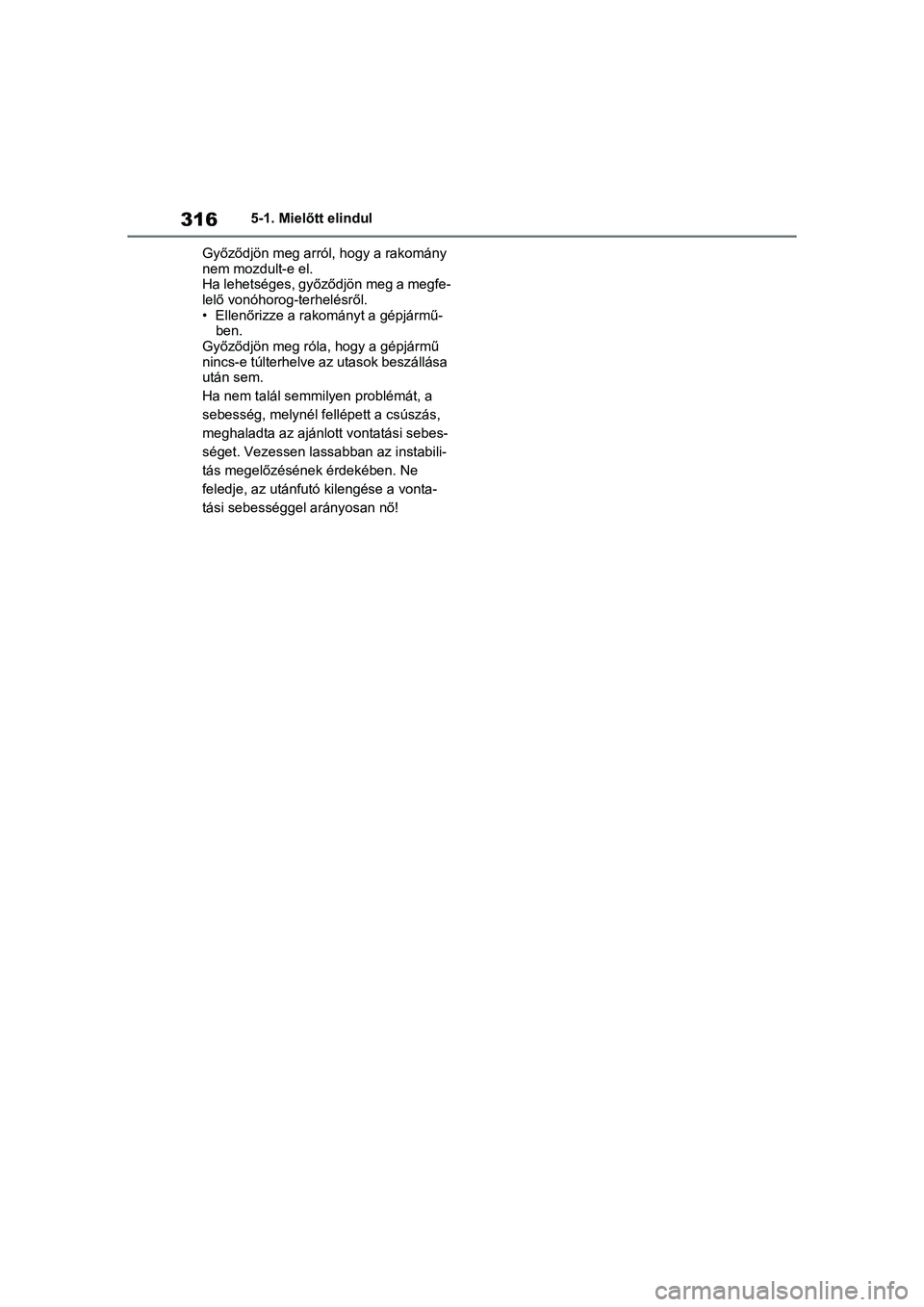

3165-1. Mielőtt elindul
Győződjön meg arról, hogy a rakomány
nem mozdult-e el.
Ha lehetséges, győződjön meg a megfe-
lelő vonóhorog-terhelésről.
• Ellenőrizze a rakományt a gépjármű- ben.
Győződjön meg róla, hogy a gépjármű
nincs-e túlterhelve az utasok beszállása
után sem.
Ha nem talál semmilyen problémát, a
sebesség, melynél fel lépett a csúszás,
meghaladta az ajánlott vontatási sebes-
séget. Vezessen lassabban az instabili-
tás megelőzésének érdekében. Ne
feledje, az utánfutó kilengése a vonta-
tási sebességgel arányosan nő!

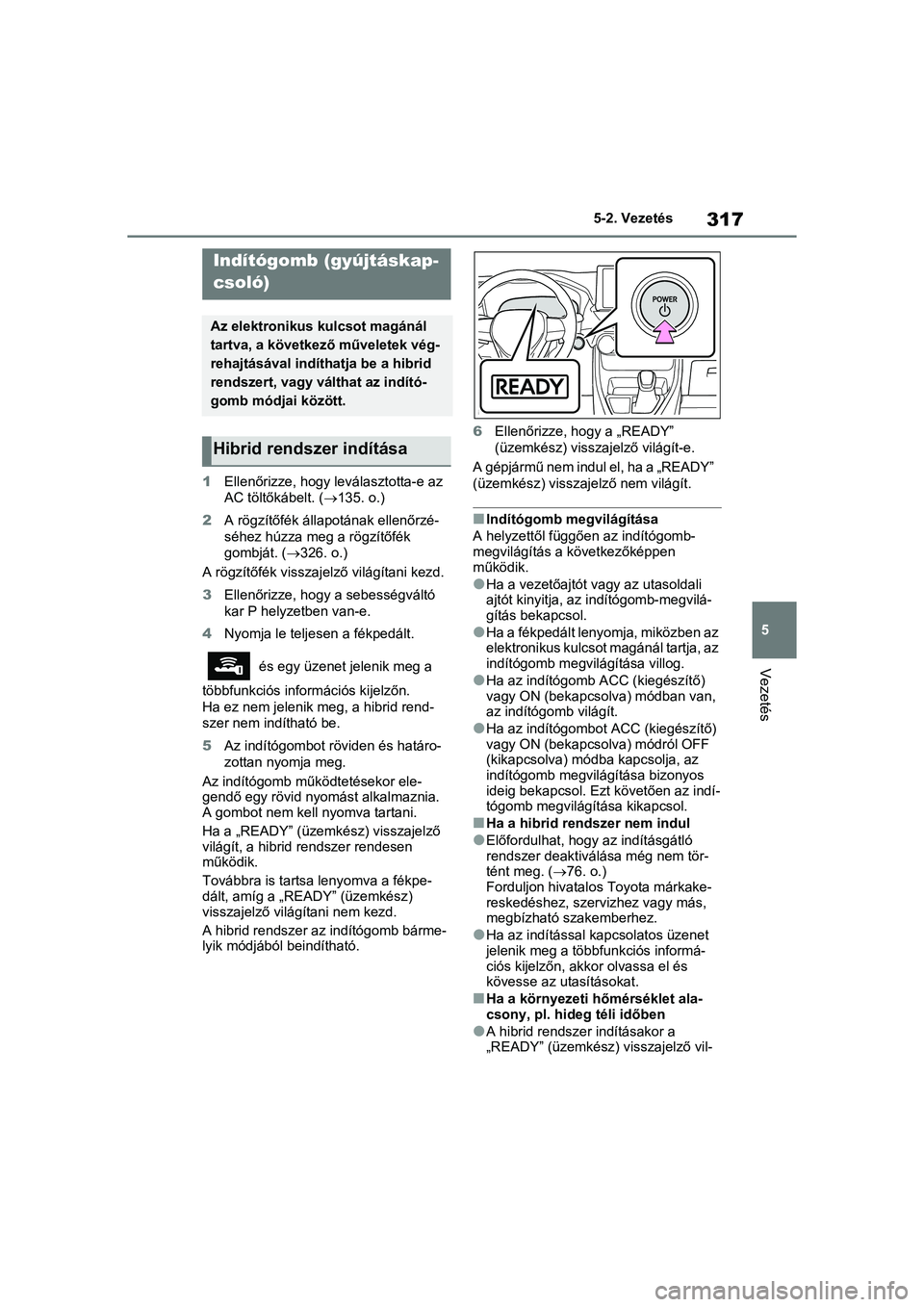

317
5
5-2. Vezetés
Vezetés
5-2.Vezetés
1
Ellenőrizze, hogy leválasztotta-e az
AC töltőkábelt. ( 135. o.)
2 A rögzítőfék állapotának ellenőrzé-
séhez húzza meg a rögzítőfék
gombját. (326. o.)
A rögzítőfék visszajelző világítani kezd.
3 Ellenőrizze, hogy a sebességváltó
kar P helyzetben van-e.
4 Nyomja le teljesen a fékpedált.
és egy üzenet jelenik meg a
többfunkciós információs kijelzőn.
Ha ez nem jelenik meg, a hibrid rend-
szer nem indítható be.
5 Az indítógombot röv iden és határo-
zottan nyomja meg.
Az indítógomb műk ödtetésekor ele-
gendő egy rövid nyomást alkalmaznia.
A gombot nem kell nyomva tartani.
Ha a „READY” (üzemkész) visszajelző
világít, a hibrid rendszer rendesen
működik.
Továbbra is tartsa lenyomva a fékpe-
dált, amíg a „READY” (üzemkész)
visszajelző világítani nem kezd.
A hibrid rendszer az indítógomb bárme-
lyik módjából beindítható. 6
Ellenőrizze, hogy a „READY”
(üzemkész) visszajelző világít-e.
A gépjármű nem indul el, ha a „READY”
(üzemkész) visszaje lző nem világít.
nIndítógomb megvilágítása
A helyzettől függően az indítógomb-
megvilágítás a következőképpen
működik.
lHa a vezetőajtót v agy az utasoldali
ajtót kinyitja, az indítógomb-megvilá-
gítás bekapcsol.
lHa a fékpedált lenyomja, miközben az
elektronikus kulcsot magánál tartja, az
indítógomb megvilágítása villog.
lHa az indítógomb A CC (kiegészítő)
vagy ON (bekapcsolva) módban van,
az indítógomb világít.
lHa az indítógombot ACC (kiegészítő)
vagy ON (bekapcsolva) módról OFF
(kikapcsolva) módba kapcsolja, az
indítógomb megvilágítása bizonyos
ideig bekapcsol. Ezt követően az indí-
tógomb megvilágítása kikapcsol.
nHa a hibrid rendszer nem indul
lElőfordulhat, hogy az indításgátló
rendszer deaktiválása még nem tör-
tént meg. ( 76. o.)
Forduljon hivatalo s Toyota márkake-
reskedéshez, szervizhez vagy más,
megbízható szakemberhez.
lHa az indítással ka pcsolatos üzenet
jelenik meg a többfunkciós informá-
ciós kijelzőn, akkor olvassa el és
kövesse az utasításokat.
nHa a környezeti hőmérséklet ala-
csony, pl. hideg téli időben
lA hibrid rendszer indításakor a
„READY” (üzemkész) visszajelző vil-
Indítógomb (gyújtáskap-
csoló)
Az elektronikus kulcsot magánál
tartva, a következő műveletek vég-
rehajtásával indíthatja be a hibrid
rendszert, vagy válthat az indító-
gomb módjai között.
Hibrid rendszer indítása

3185-2. Vezetés

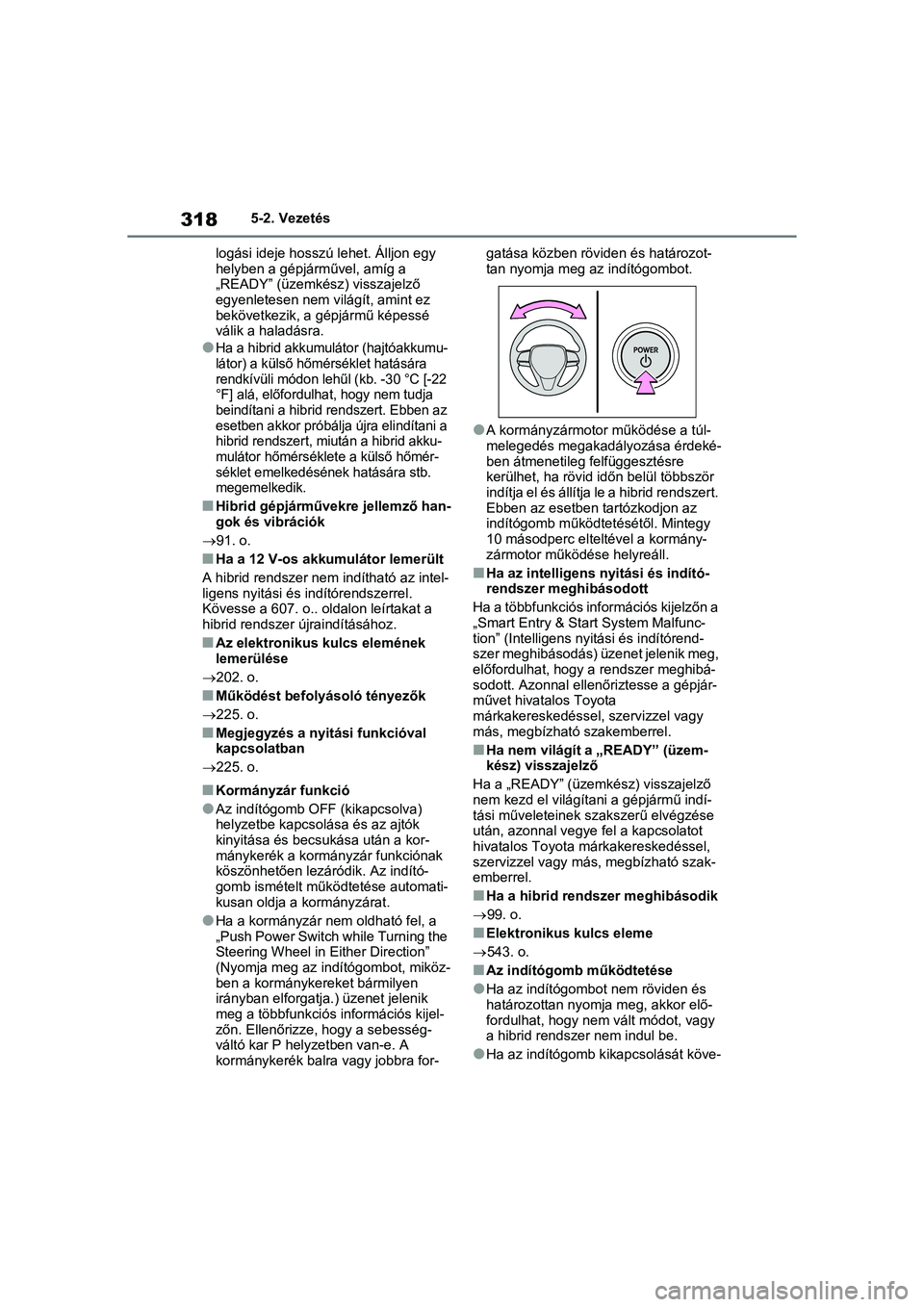

logási ideje hosszú lehet. Álljon egy
helyben a gépjárművel, amíg a
„READY” (üzemkész) visszajelző
egyenletesen nem világít, amint ez
bekövetkezik, a gépjármű képessé
válik a haladásra.
lHa a hibrid akkumulátor (hajtóakkumu-
látor) a külső hőmérséklet hatására
rendkívüli módon lehűl (kb. -30 °C [-22
°F] alá, előfordulhat, hogy nem tudja
beindítani a hibrid rendszert. Ebben az
esetben akkor próbálja újra elindítani a
hibrid rendszert, miután a hibrid akku-
mulátor hőmérséklete a külső hőmér-
séklet emelkedésének hatására stb.
megemelkedik.
nHibrid gépjárművekre jellemző han-
gok és vibrációk
91. o.
nHa a 12 V-os akkumulátor lemerült
A hibrid rendszer nem indítható az intel-
ligens nyitási és indítórendszerrel.
Kövesse a 607. o.. ol dalon leírtakat a
hibrid rendszer újraindításához.
nAz elektronikus kulcs elemének
lemerülése
202. o.
nMűködést befolyásoló tényezők
225. o.
nMegjegyzés a nyitási funkcióval
kapcsolatban
225. o.
nKormányzár funkció
lAz indítógomb OFF (kikapcsolva)
helyzetbe kapcsolá sa és az ajtók
kinyitása és becsu kása után a kor-
mánykerék a kormányzár funkciónak
köszönhetően lezáró dik. Az indító-
gomb ismételt működtetése automati-
kusan oldja a kormányzárat.
lHa a kormányzár nem oldható fel, a
„Push Power Switch while Turning the
Steering Wheel in Either Direction”
(Nyomja meg az indítógombot, miköz-
ben a kormánykereket bármilyen
irányban elforgatja.) üzenet jelenik
meg a többfunkciós információs kijel-
zőn. Ellenőrizze, hogy a sebesség-
váltó kar P helyzetben van-e. A
kormánykerék balra vagy jobbra for- gatása közben rövide
n és határozot-
tan nyomja meg az indítógombot.
lA kormányzármotor működése a túl-
melegedés megakadályozása érdeké-
ben átmenetileg felfüggesztésre
kerülhet, ha rövid időn belül többször
indítja el és állítja le a hibrid rendszert.
Ebben az esetben tartózkodjon az
indítógomb működte tésétől. Mintegy
10 másodperc elteltével a kormány-
zármotor működése helyreáll.
nHa az intelligens nyitási és indító-
rendszer meghibásodott
Ha a többfunkciós információs kijelzőn a
„Smart Entry & Sta rt System Malfunc-
tion” (Intelligens nyitási és indítórend-
szer meghibásodás) üzenet jelenik meg,
előfordulhat, hogy a rendszer meghibá-
sodott. Azonnal ellenőriztesse a gépjár-
művet hivatalos Toyota
márkakereskedéssel, szervizzel vagy
más, megbízható szakemberrel.
nHa nem világít a „READY” (üzem-
kész) visszajelző
Ha a „READY” (üzemkész) visszajelző
nem kezd el világítani a gépjármű indí-
tási műveleteinek szakszerű elvégzése
után, azonnal vegye f el a kapcsolatot
hivatalos To yota márkakereskedéssel,
szervizzel vagy más , megbízható szak-
emberrel.
nHa a hibrid rendszer meghibásodik
99. o.
nElektronikus kulcs eleme
543. o.
nAz indítógomb működtetése
lHa az indítógombot nem röviden és
határozottan nyomja meg, akkor elő-
fordulhat, hogy nem vált módot, vagy
a hibrid rendszer nem indul be.
lHa az indítógomb k ikapcsolását köve-
