2021 TOYOTA RAV4 PHEV Kezelési útmutató (in Hungarian)

623
9
9-1. Műszaki adatok
Gépjármű műszaki adatai
*: A folyadék-feltöltési mennyiség tájékoztató adat.
Ha szükségessé válik a csere, lépjen kapcsolatba bármely hivata los Toyota már-
kakereskedéssel, szerv izzel vagy más, megbízható szakemberrel.

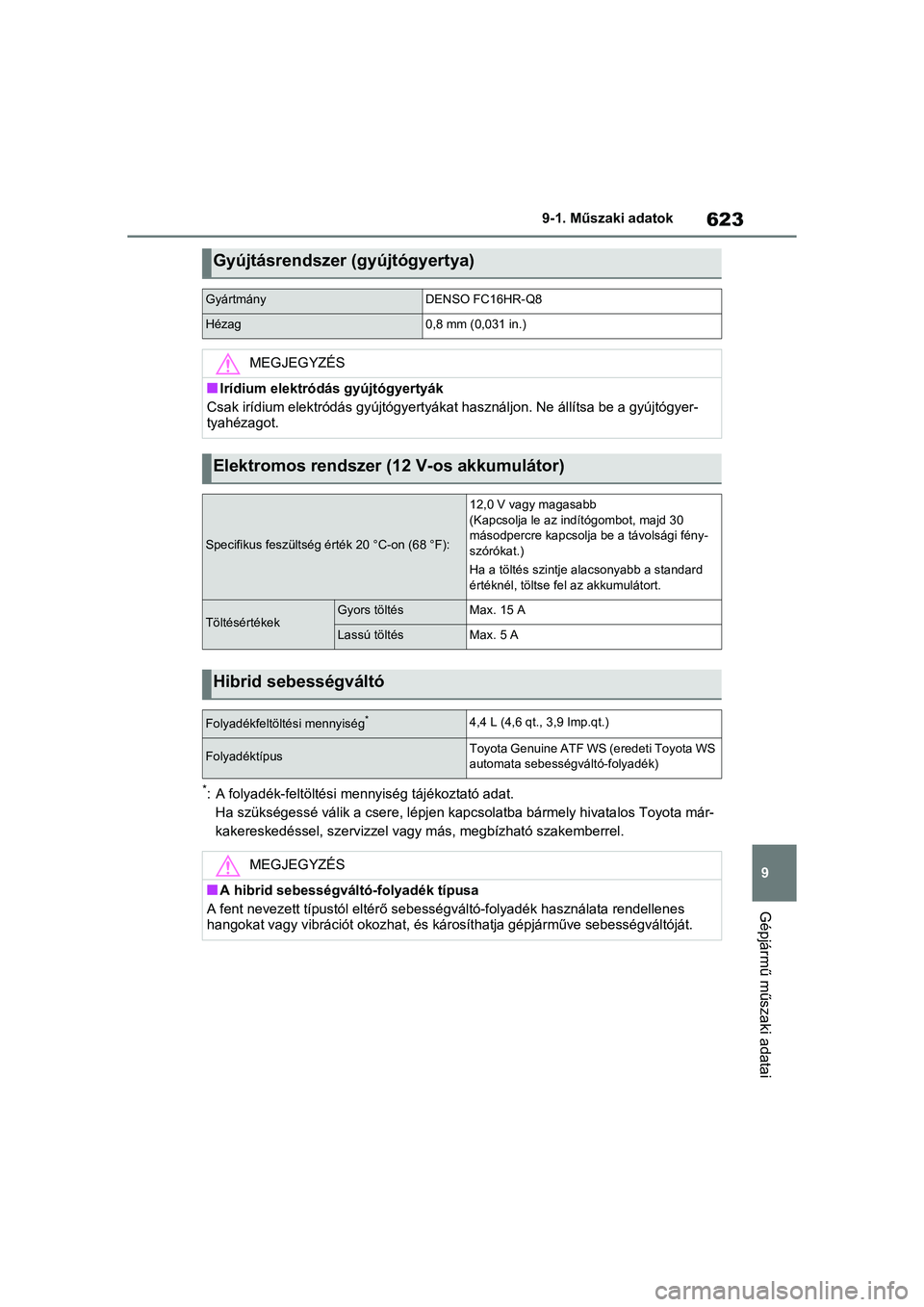

Gyújtásrendszer (gyújtógyertya)
GyártmányDENSO FC16HR-Q8
Hézag0,8 mm (0,031 in.)
MEGJEGYZÉS
nIrídium elektródás gyújtógyertyák
Csak irídium elektródás gyújtógy ertyákat használjon. Ne állítsa be a gyújtógyer-
tyahézagot.
Elektromos rendszer (12 V-os akkumulátor)
Specifikus feszültség érték 20 °C-on (68 °F):
12,0 V vagy magasabb
(Kapcsolja le az indítógombot, majd 30
másodpercre kapcsolja be a távolsági fény-
szórókat.)
Ha a töltés szintje alacsonyabb a standard
értéknél, töltse fel az akkumulátort.
TöltésértékekGyors töltésMax. 15 A
Lassú töltésMax. 5 A
Hibrid sebességváltó
Folyadékfeltöltési mennyiség*4,4 L (4,6 qt., 3,9 Imp.qt.)
FolyadéktípusToyota Genuine ATF WS (eredeti Toyota WS
automata sebességváltó-folyadék)
MEGJEGYZÉS
nA hibrid sebességváltó-folyadék típusa
A fent nevezett típustól eltérő s ebességváltó-folyadék használata rendellenes
hangokat vagy vibrációt okozhat, és károsíthatja gépjárműve sebességváltóját.

6249-1. Műszaki adatok
*: A folyadék-feltöltési mennyiség tájékoztató adat.Ha szükségessé válik a csere, lépjen kapcsolatba bármely hivata los Toyota már-
kakereskedéssel, szerv izzel vagy más, megbízható szakemberrel.
*: Minimális pedálmagasság, a pedá lt 300 N (30,5 kgf, 67,4 lbf) erővel nyomva,
miközben a hibrid rendszer működik.
nTeljes méretű gumiabroncs
„A” típus

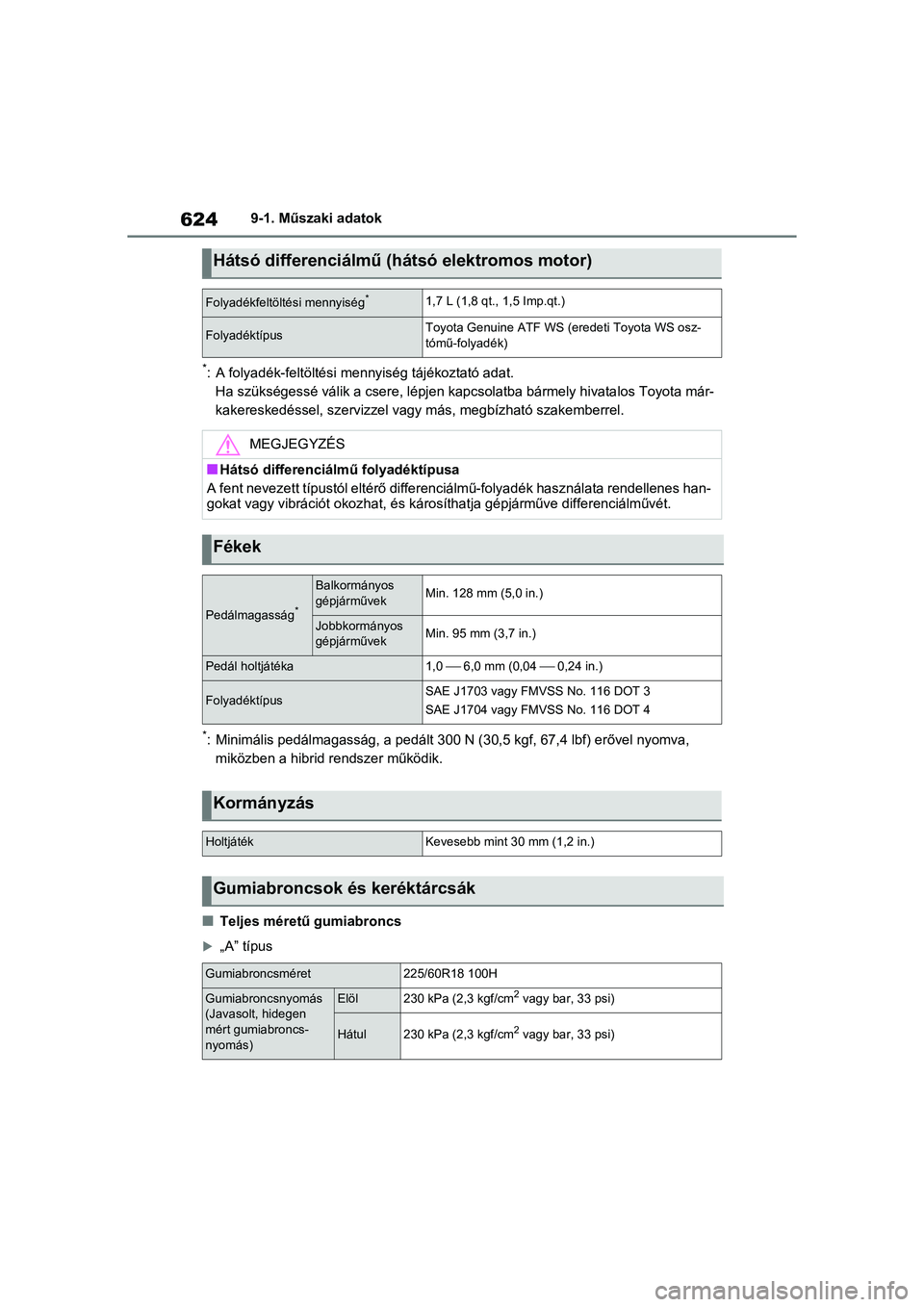

Hátsó differenciálmű (hátsó elektromos motor)
Folyadékfeltöltési mennyiség*1,7 L (1,8 qt., 1,5 Imp.qt.)
FolyadéktípusToyota Genuine ATF WS (eredeti Toyota WS osz-
tómű-folyadék)
MEGJEGYZÉS
nHátsó differenciálmű folyadéktípusa
A fent nevezett típustól eltérő differenciálmű-folyadék használ ata rendellenes han-
gokat vagy vibrációt okozhat, és károsíthatja gépjárműve differenciálművét.
Fékek
Pedálmagasság*
Balkormányos
gépjárművekMin. 128 mm (5,0 in.)
Jobbkormányos
gépjárművekMin. 95 mm (3,7 in.)
Pedál holtjátéka1,0  6,0 mm (0,04  0,24 in.)
FolyadéktípusSAE J1703 vagy FMVSS No. 116 DOT 3
SAE J1704 vagy FMVSS No. 116 DOT 4
Kormányzás
HoltjátékKevesebb mint 30 mm (1,2 in.)
Gumiabroncsok és keréktárcsák
Gumiabroncsméret225/60R18 100H
Gumiabroncsnyomás
(Javasolt, hidegen
mért gumiabroncs-
nyomás)Elöl230 kPa (2,3 kgf/cm2 vagy bar, 33 psi)
Hátul230 kPa (2,3 kgf/cm2 vagy bar, 33 psi)

625
9
9-1. Műszaki adatok
Gépjármű műszaki adatai

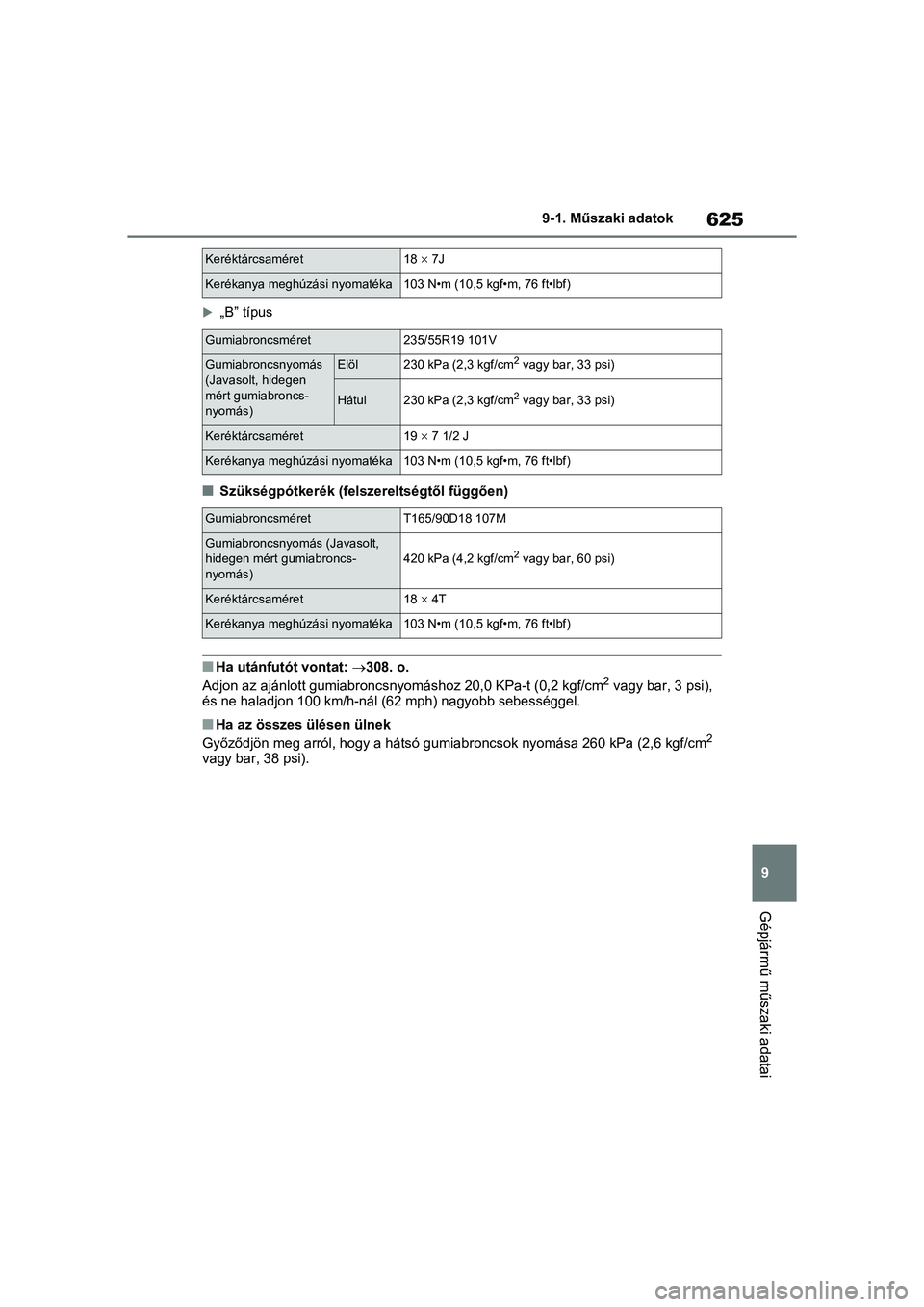

„B” típus
nSzükségpótkerék (felszereltségtől függően)
nHa utánfutót vontat:
308. o.
Adjon az ajánlott gumiabroncsnyomáshoz 20,0 KPa- t (0,2 kgf/cm2 vagy bar, 3 psi),
és ne haladjon 100 km/h-nál (62 mph) nagyobb sebességgel.
nHa az összes ülésen ülnek
Győződjön meg arról, hogy a háts ó gumiabroncsok nyomása 260 kPa (2,6 kgf/cm2
vagy bar, 38 psi).
Keréktárcsaméret18  7J
Kerékanya meghúzási nyomatéka103 N•m (10,5 kgf•m, 76 ft•lbf)
Gumiabroncsméret235/55R19 101V
Gumiabroncsnyomás
(Javasolt, hidegen
mért gumiabroncs-
nyomás)Elöl230 kPa (2,3 kgf/cm2 vagy bar, 33 psi)
Hátul230 kPa (2,3 kgf/cm2 vagy bar, 33 psi)
Keréktárcsaméret19  7 1/2 J
Kerékanya meghúzási nyomatéka103 N•m (10,5 kgf•m, 76 ft•lbf)
GumiabroncsméretT165/90D18 107M
Gumiabroncsnyomás (Javasolt,
hidegen mért gumiabroncs-
nyomás)420 kPa (4,2 kgf/cm2 vagy bar, 60 psi)
Keréktárcsaméret18  4T
Kerékanya meghúzási nyomatéka103 N•m (10,5 kgf•m, 76 ft•lbf)

6269-1. Műszaki adatok
A: H16 halogén izzók
B: Ékfoglalatú izzók (borostyánsárga)
C: Ékfoglalatú i zzók (átlátszó)
D: Kétvégű izzók
*: Felszereltségtől függően

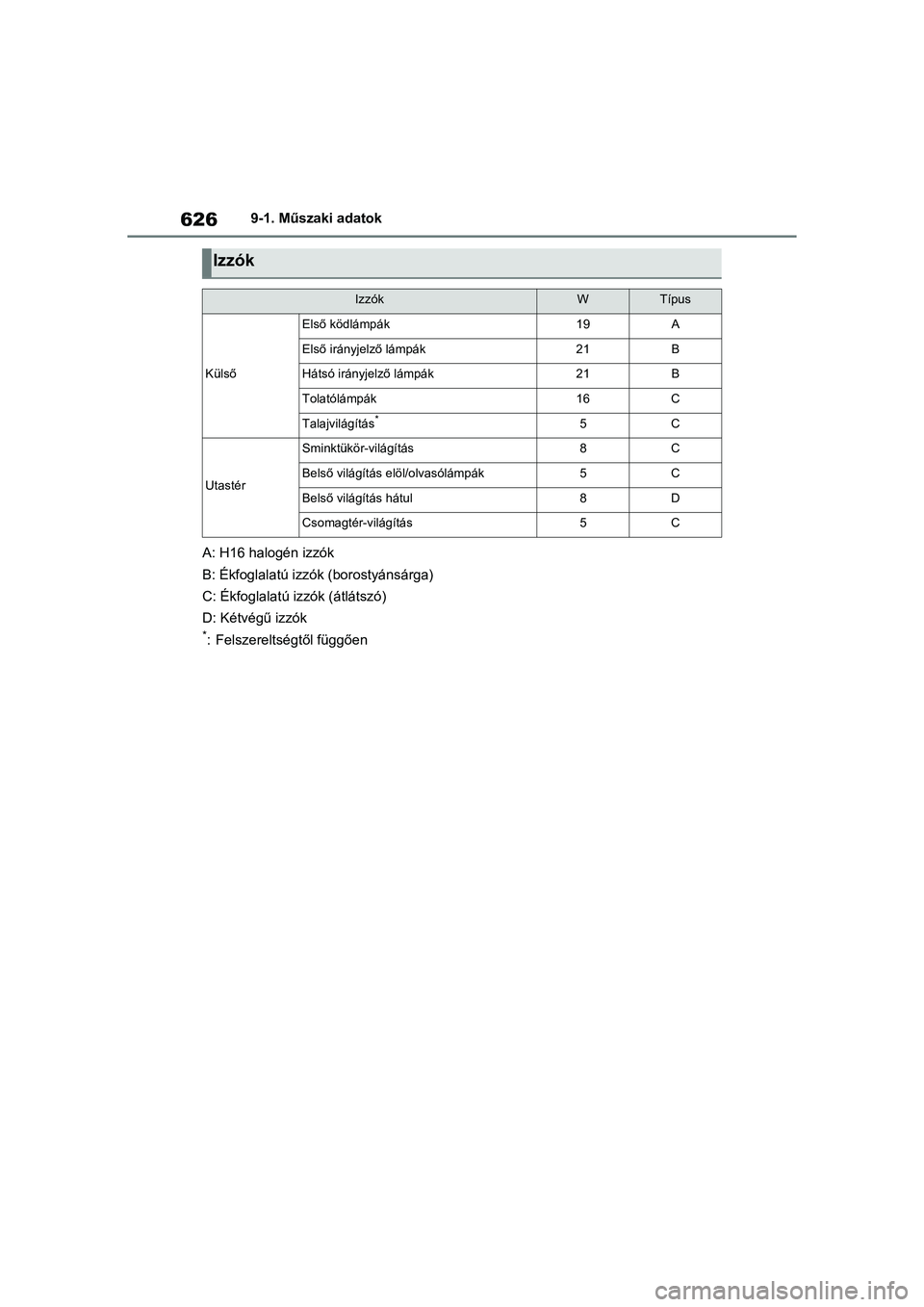

Izzók
IzzókWTípus
Külső
Első ködlámpák19A
Első irányjelző lámpák21B
Hátsó irányjelző lámpák21B
Tolatólámpák16C
Talajvilágítás*5C
Utastér
Sminktükör-világítás8C
Belső világítás elöl/olvasólámpák5C
Belső világítás hátul8D
Csomagtér-világítás5C

627
9
9-1. Műszaki adatok
Gépjármű műszaki adatai

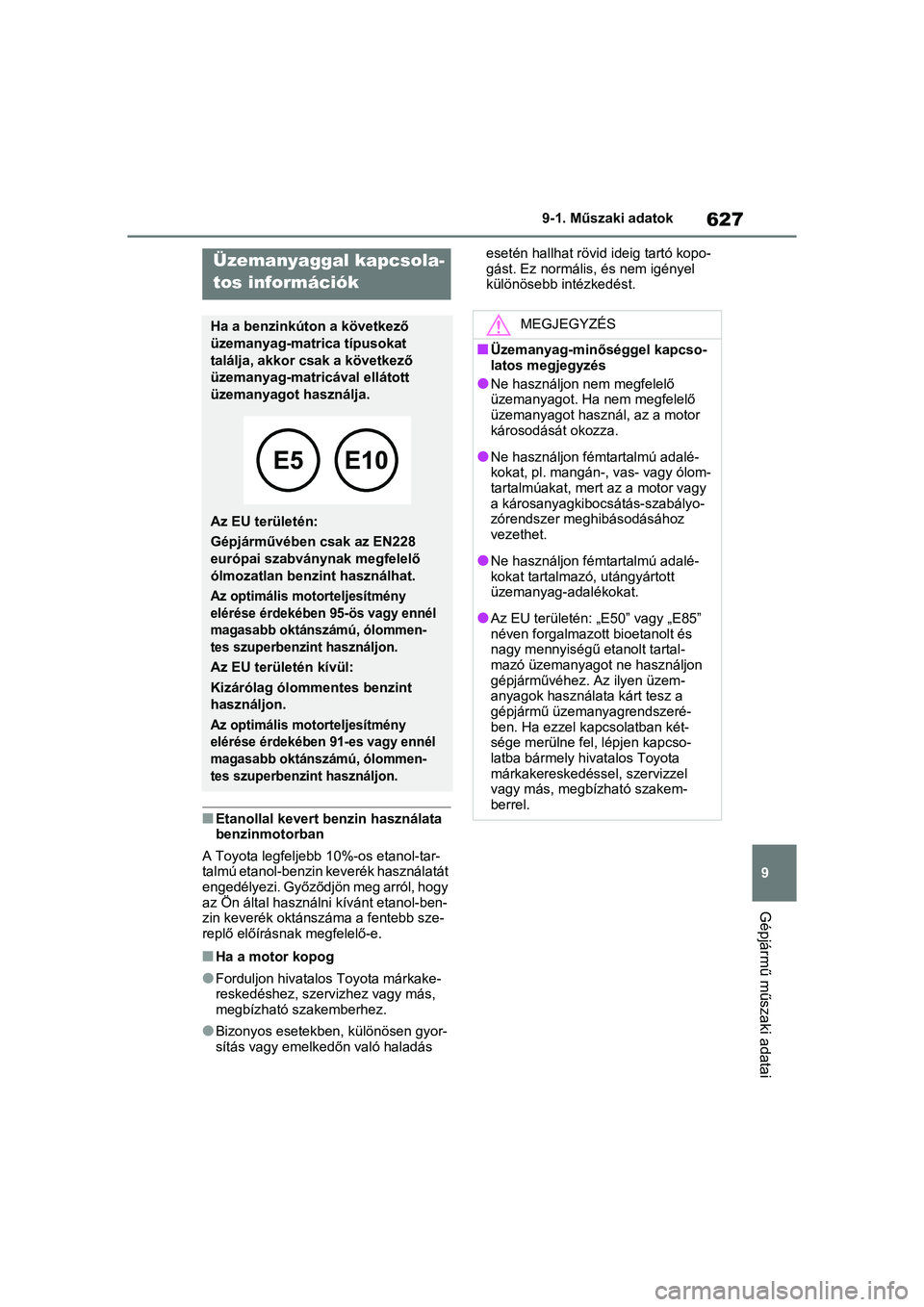

nEtanollal kevert benzin használata
benzinmotorban
A Toyota legfeljebb 10%-os etanol-tar-
talmú etanol-benzin keverék használatát
engedélyezi. Győződjön meg arról, hogy
az Ön által használn i kívánt etanol-ben-
zin keverék oktánszáma a fentebb sze-
replő előírásnak megfelelő-e.
nHa a motor kopog
lForduljon hivatalo s Toyota márkake-
reskedéshez, szervizhez vagy más,
megbízható szakemberhez.
lBizonyos esetekben, különösen gyor-
sítás vagy emelkedőn való haladás esetén hallhat rövid ideig tartó kopo-
gást. Ez normális, és nem igényel
különösebb intézkedést.
Üzemanyaggal kapcsola-
tos információk
Ha a benzinkúton a következő
üzemanyag-matrica típusokat
találja, akkor csak a következő
üzemanyag-matricával ellátott
üzemanyagot használja.
Az EU területén:
Gépjárművében csak az EN228
európai szabványnak megfelelő
ólmozatlan benzint használhat.
Az optimális motorteljesítmény
elérése érdekében 95-ös vagy ennél
magasabb oktánszámú, ólommen-
tes szuperbenzint használjon.
Az EU területén kívül:
Kizárólag ólommentes benzint
használjon.
Az optimális motorteljesítmény
elérése érdekében 91-es vagy ennél
magasabb oktánszámú, ólommen-
tes szuperbenzint használjon.
MEGJEGYZÉS
nÜzemanyag-minőséggel kapcso-
latos megjegyzés
lNe használjon nem megfelelő
üzemanyagot. Ha nem megfelelő
üzemanyagot használ, az a motor
károsodását okozza.
lNe használjon fémtartalmú adalé-
kokat, pl. mangán-, vas- vagy ólom-
tartalmúakat, mert az a motor vagy
a károsanyagkibocsátás-szabályo-
zórendszer meghibásodásához
vezethet.
lNe használjon fémtartalmú adalé-
kokat tartalmazó, utángyártott
üzemanyag-adalékokat.
lAz EU területén: „E50” vagy „E85”
néven forgalmazott bioetanolt és
nagy mennyiségű etanolt tartal-
mazó üzemanyagot ne használjon
gépjárművéhez. Az ilyen üzem-
anyagok használat
a kárt tesz a
gépjármű üzemanyagrendszeré-
ben. Ha ezzel kapcsolatban két-
sége merülne fel, lépjen kapcso-
latba bármely hivatalos Toyota
márkakereskedéssel, szervizzel
vagy más, megb ízható szakem-
berrel.

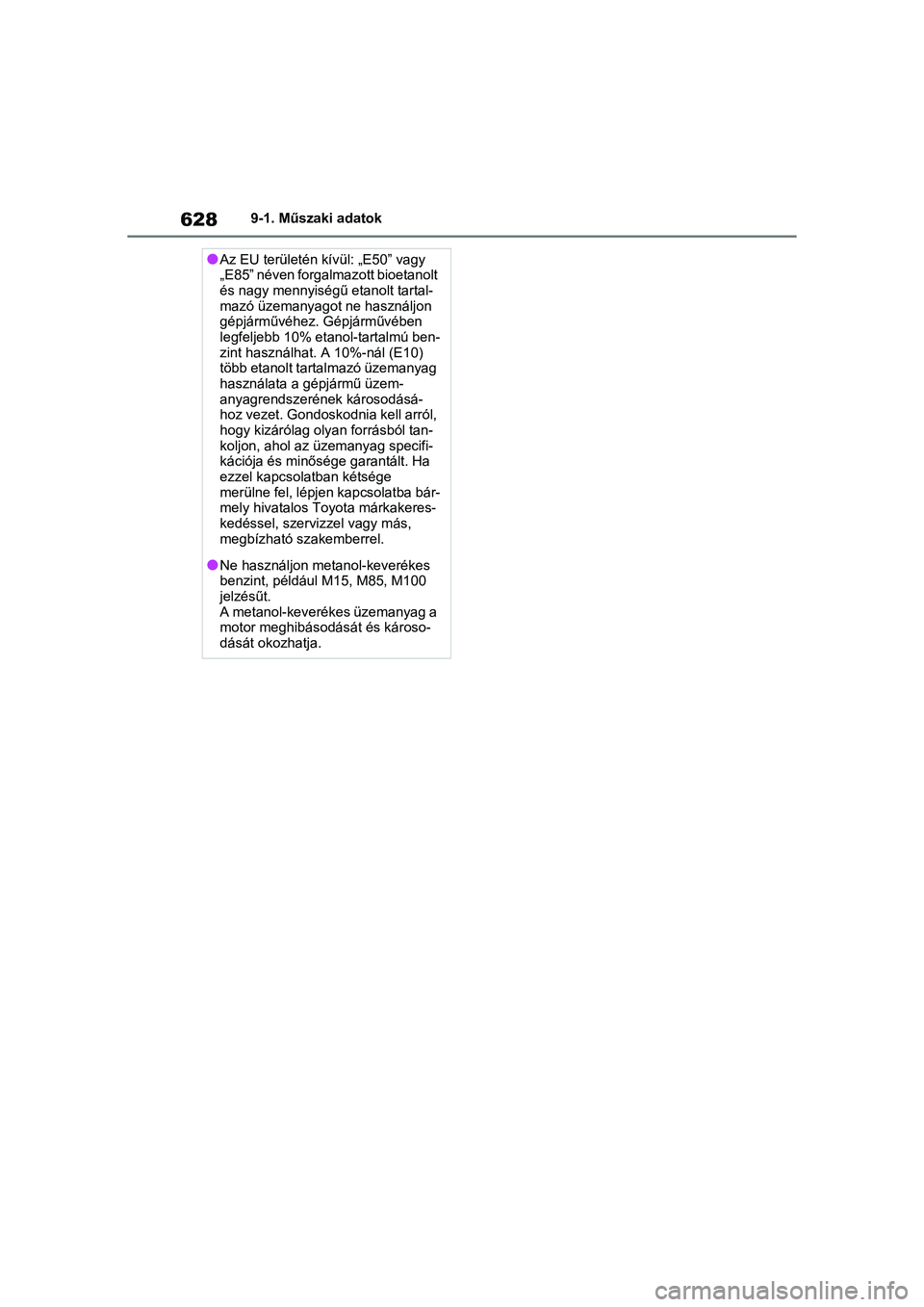

6289-1. Műszaki adatok
lAz EU területén kívül: „E50” vagy
„E85” néven forgalmazott bioetanolt
és nagy mennyisé gű etanolt tartal-
mazó üzemanyagot ne használjon
gépjárművéhez. Gépjárművében
legfeljebb 10% etanol-tartalmú ben-
zint használhat. A 10%-nál (E10)
több etanolt tartalmazó üzemanyag
használata a gépjármű üzem-
anyagrendszerének károsodásá-
hoz vezet. Gondosko dnia kell arról,
hogy kizárólag olyan forrásból tan-
koljon, ahol az üzemanyag specifi-
kációja és minősége garantált. Ha
ezzel kapcsolatban kétsége
merülne fel, lépjen kapcsolatba bár-
mely hivatalos Toyota márkakeres-
kedéssel, szervizzel vagy más,
megbízható szakemberrel.
lNe használjon metanol-keverékes
benzint, például M15, M85, M100
jelzésűt.
A metanol-keverékes üzemanyag a
motor meghibásodását és károso-
dását okozhatja.

629
9
9-2. Személyre szabás
Gépjármű műszaki adatai
9-2.Személyre szabás
nBeállítások a navi
gációs/multimé-
dia-rendszer használatával
1 Nyomja meg a „MENU” (menü)
gombot.
2 Válassza ki a „Setup” (beállítás)
gombot a menü képernyőn, és
válassza ki a „Vehicle” (gépjármű)
lehetőséget.
3 Válassza ki a „Vehicle Customiza-
tion” (Gépjármű személyre sza-
bása) opciót.
Számos beállítást meg lehet változ-
tatni. A megváltoztatható beállítások-
kal kapcsolatos részl etekért tekintse
meg a listát.
nBeállítások a többfunkciós infor-
mációs kijelző használatával
1 Nyomja meg a műszercsoport-
vezérlőkapcsolók vagy
gombját, majd válassza ki a
opciót. 2
Nyomja meg a műszercsoport
vezérlőkapcsolók vagy a
gombját, majd válassza ki a kívánt
tételt.
3 A funkció be- és kikapcsolásához
nyomja meg az gombot.
4 Ahol elérhetők részletes beállítások,
a funkciók részlet es beállításához
nyomja meg és tartsa lenyomva az
gombot, és jelenítse meg a
beállítások képernyőt.
A részletes beállítások módja az egyes
képernyők esetén eltérő. Kérjük,
tekintse meg a képe rnyőn megjelenő
javaslatot.
Az előző képernyő eléréséhez, vagy a
személyre szabás módból történő kilé-
péshez nyomja meg a gombot.
nA navigációs/multimédia-rendszer-
rel vagy a többfunkciós informá-
ciós kijelzővel tör ténő személyre
szabás során
Biztonságos helyen álljon meg a gépjár-
művel, működtesse a rögzítőféket, és
kapcsolja a sebességváltó kart P hely-
zetbe. Továbbá a 1 2 V-os akkumulátor
lemerülését megelőz endő, a funkciók
személyre szabása alatt hagyja
működni a hibrid rendszert.
Személyre szabható
funkciók
Gépjárművében számos olyan
funkció áll rendelkezésre, amelyet
saját igényei szerint állíthat be. A
funkciók személyre szabását a
többfunkciós információs kijelző,
illetve a navigációs/multimédia-
rendszer segítségével végezheti
el, vagy hivatalos Toyota márkake-
reskedés, szerviz vagy más, meg-
bízható szakember által.
Gépjárműfunkciók sze-
mélyre szabása
VIGYÁZAT!
nSzemélyre szabás során
Mivel a hibrid rendszernek működnie
kell a személyre szabás alatt, gon-
doskodjon a gépjármű jó szellőzést
biztosító parkolásáról. Zárt helyen (pl.
garázsban) az egészségre ártalmas
szén-monoxidot (CO) tartalmazó
kipufogógázok felhalmozódhatnak, és
a gépjárműbe juthatnak. Ez halálhoz,
illetve súlyos egészségkárosodáshoz
vezethet.

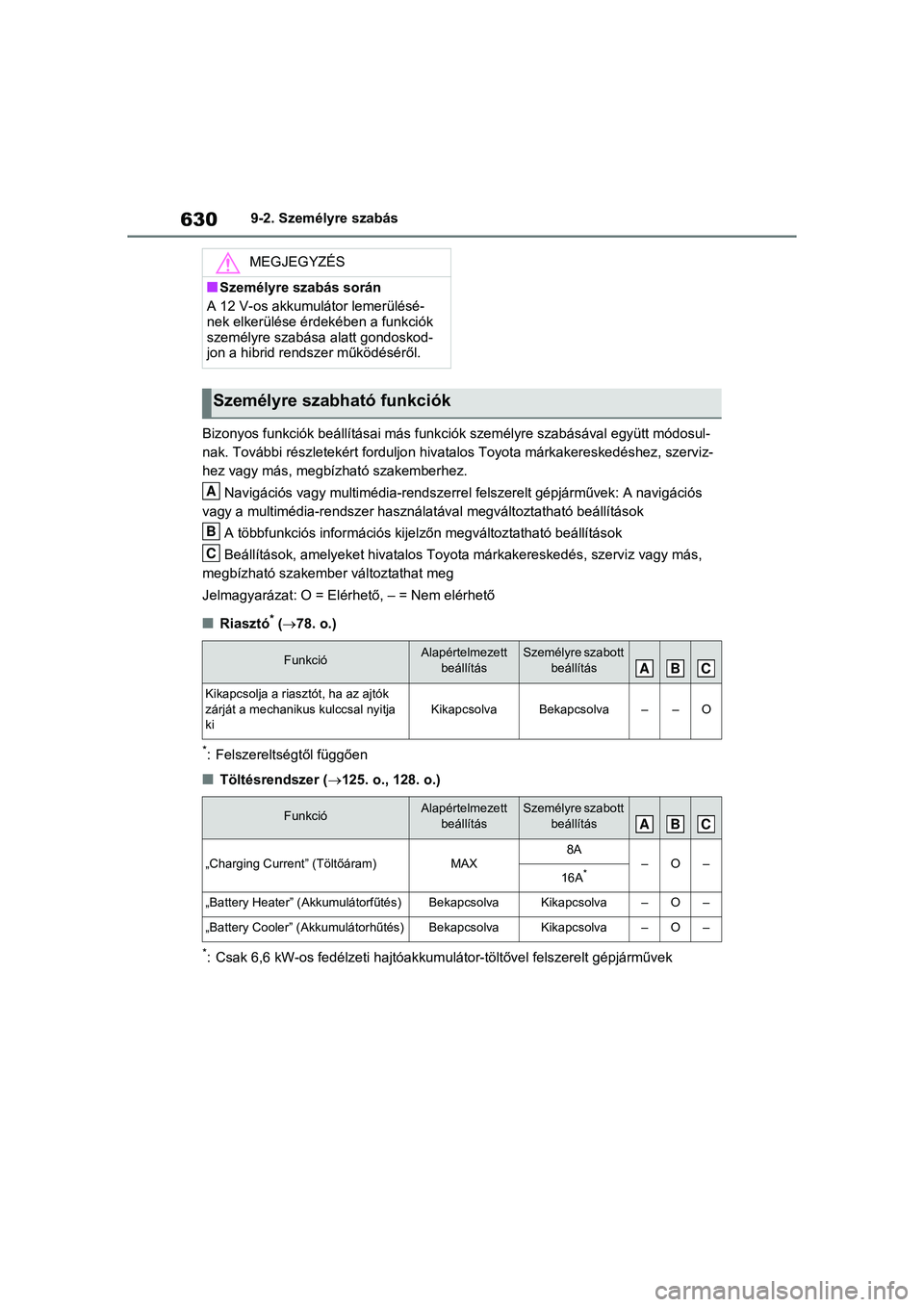

6309-2. Személyre szabás
Bizonyos funkciók beállításai má s funkciók személyre szabásával együtt módosul-
nak. További részletekért forduljo n hivatalos Toyota márkakereskedéshez, szerviz-
hez vagy más, megbízható szakemberhez.
Navigációs vagy multimédia-rendszerrel felszerelt gépjárművek: A navigációs
vagy a multimédia-rendszer haszn álatával megváltoztatható beállítások
A többfunkciós információs kijel zőn megváltoztatható beállításo k
Beállítások, amelyeket hivatalos Toyota márkakereskedés, szervi z vagy más,
megbízható szakember változtathat meg
Jelmagyarázat: O = Elérhető, – = Nem elérhető
nRiasztó* ( 78. o.)
*: Felszereltségtől függően
nTöltésrendszer ( 125. o., 128. o.)
*: Csak 6,6 kW-os fedélzeti hajtóakkumulátor-töltővel felszerelt gépjárművek
MEGJEGYZÉS
nSzemélyre szabás során
A 12 V-os akkumulátor lemerülésé-
nek elkerülése érdekében a funkciók
személyre szabása alatt gondoskod-
jon a hibrid rendszer működéséről.
Személyre szabható funkciók
FunkcióAlapértelmezett beállításSzemélyre szabott beállítás
Kikapcsolja a riasztót, ha az ajtók
zárját a mechanikus kulccsal nyitja
kiKikapcsolvaBekapcsolva––O
FunkcióAlapértelmezett beállításSzemélyre szabott beállítás
„Charging Current” (Töltőáram)MAX8A–O–16A*
„Battery Heater” (Akkumulátorfűtés)BekapcsolvaKikapcsolva–O–
„Battery Cooler” (Akkumulátorhűtés)BekapcsolvaKikapcsolva–O–
A
B
C
ABC
ABC
